Lexus GS450h 2016 Navigointi manuaalinen (in Finnish)

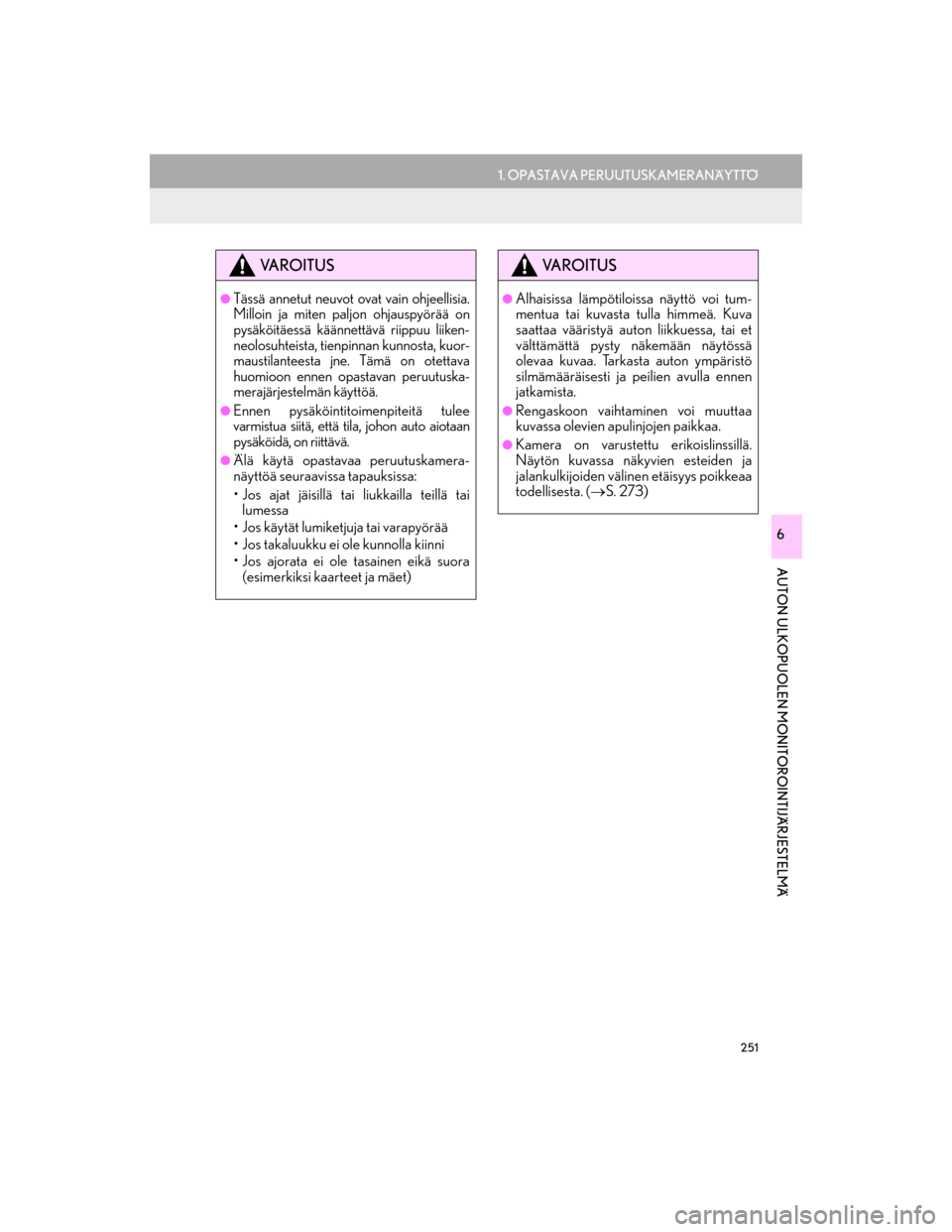

251
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
VA R O I T U S
lTässä annetut neuvot ovat vain ohjeellisia.
Milloin ja miten paljon ohjauspyörää on
pysäköitäessä käännettävä riippuu liiken-
neolosuhteista, tienpinnan kunnosta, kuor-
maustilanteesta jne. Tämä on otettava
huomioon ennen opastavan peruutuska-
merajärjestelmän käyttöä.
lEnnen pysäköintitoimenpiteitä tulee
varmistua siitä, että ti la, johon auto aiotaan
pysäköidä, on riittävä.
lÄlä käytä opastavaa peruutuskamera-
näyttöä seuraavissa tapauksissa:
• Jos ajat jäisillä tai liukkailla teillä tai lumessa
• Jos käytät lumiketjuja tai varapyörää
• Jos takaluukku ei ole kunnolla kiinni
• Jos ajorata ei ole tasainen eikä suora (esimerkiksi kaarteet ja mäet)
VA R O I T U S
lAlhaisissa lämpötiloissa näyttö voi tum-
mentua tai kuvasta tulla himmeä. Kuva
saattaa vääristyä auton liikkuessa, tai et
välttämättä pysty näkemään näytössä
olevaa kuvaa. Tarkasta auton ympäristö
silmämääräisesti ja peilien avulla ennen
jatkamista.
lRengaskoon vaihtaminen voi muuttaa
kuvassa olevien apulinjojen paikkaa.
lKamera on varustettu erikoislinssillä.
Näytön kuvassa näkyvien esteiden ja
jalankulkijoiden välinen etäisyys poikkeaa
todellisesta. ( S. 273)
OM30G25FI.book Page 251 Frid ay, September 23, 2016 4:54 PM

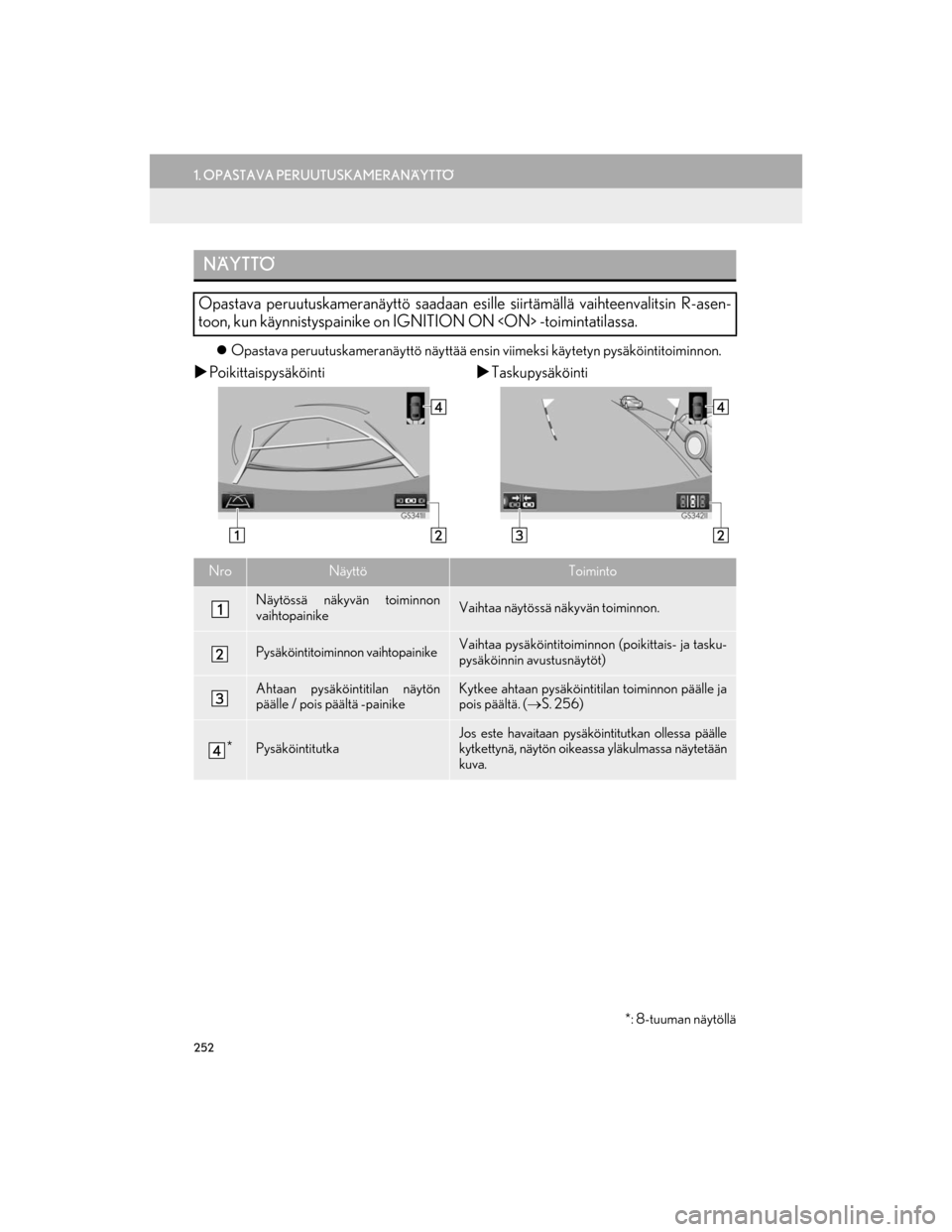

252
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
Opastava peruutuskameranäyttö näyttää ensi n viimeksi käytetyn pysäköintitoiminnon.
Poikittaispysäköinti Taskupysäköinti
NÄYTTÖ
Opastava peruutuskameranäyttö saadaan es ille siirtämällä vaihteenvalitsin R-asen-
toon, kun käynnistyspainike on IG NITION ON -toimintatilassa.
NroNäyttöToiminto
Näytössä näkyvän toiminnon
vaihtopainikeVaihtaa näytössä näkyvän toiminnon.
Pysäköintitoiminnon vaihtopainikeVaihtaa pysäköintitoiminnon (poikittais- ja tasku-
pysäköinnin avustusnäytöt)
Ahtaan pysäköintitilan näytön
päälle / pois päältä -painikeKytkee ahtaan pysäköintitilan toiminnon päälle ja
pois päältä. (S. 256)
*PysäköintitutkaJos este havaitaan pysäkö intitutkan ollessa päälle
kytkettynä, näytön oikeassa yläkulmassa näytetään
kuva.
*: 8-tuuman näytöllä
OM30G25FI.book Page 252 Frid ay, September 23, 2016 4:54 PM

253
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
Kun vaihteenvalitsin siirretään R-asentoon ja mitä tahansa toimintopainiketta (esimerkiksi
MENU ) painetaan
Opastava peruutuskameranäyttö kytkeytyy pois päältä, ja näyttö vaihtuu sille toiminnolle,
jonka painiketta painettiin.
OPASTAVAN PERUUTUSKAMERANÄYTÖN KYTKEMINEN POIS
TOIMINNASTA
Opastava peruutuskameranäyttö kytkeytyy po is toiminnasta, kun vaihteenvalitsin siir-
retään muuhun kuin R-asentoon.
OM30G25FI.book Page 253 Frid ay, September 23, 2016 4:54 PM

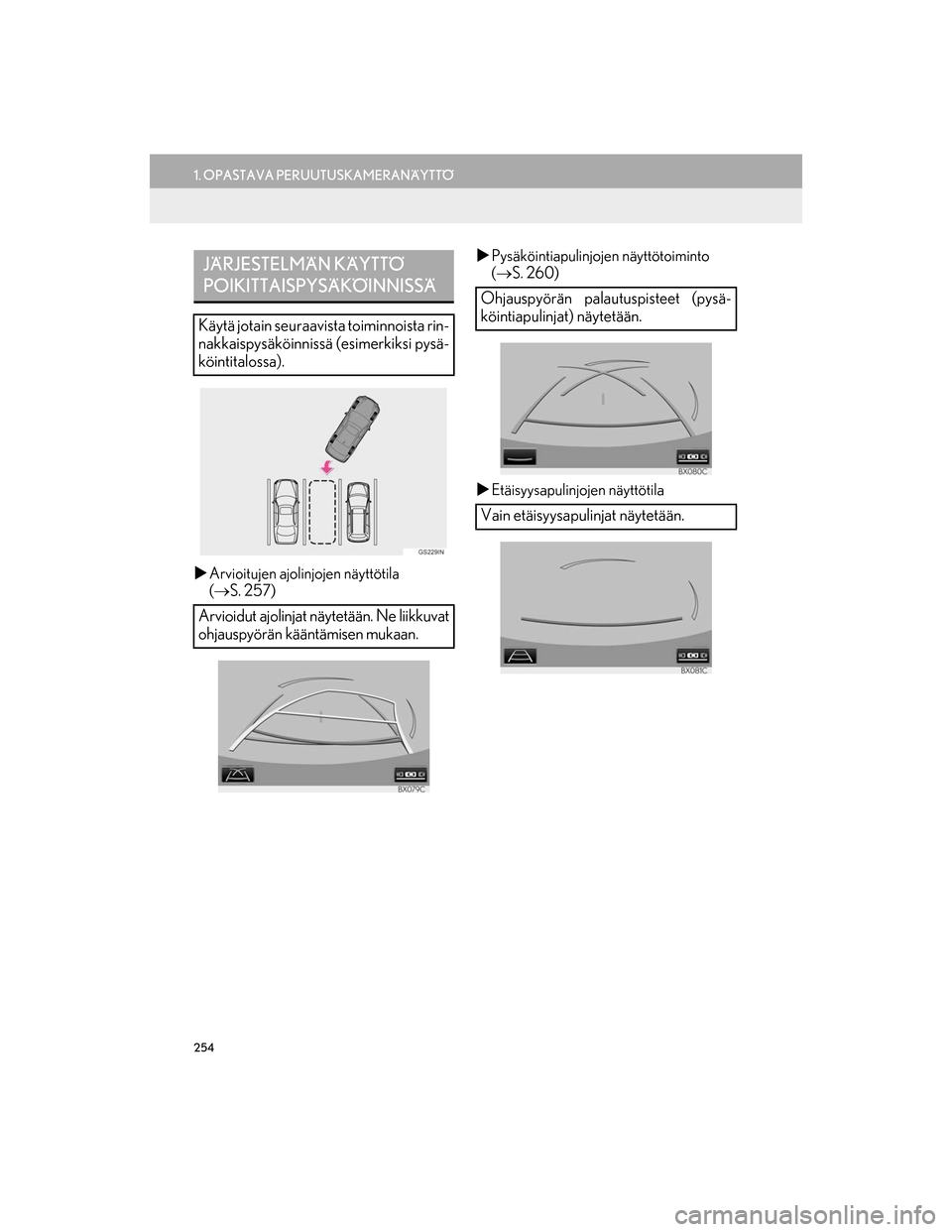

254
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
Arvioitujen ajolinjojen näyttötila
( S. 257) 
Pysäköintiapulinjojen näyttötoiminto
( S. 260)
 Etäisyysapulinjojen näyttötila
JÄRJESTELMÄN KÄYTTÖ
POIKITTAISPYSÄKÖINNISSÄ
Käytä jotain seuraavista toiminnoista rin-
nakkaispysäköinnissä (esimerkiksi pysä-
köintitalossa).
Arvioidut ajolinjat näytetään. Ne liikkuvat
ohjauspyörän kääntämisen mukaan.
Ohjauspyörän palautuspisteet (pysä-
köintiapulinjat) näytetään.
Vain etäisyysapulinjat näytetään.
OM30G25FI.book Page 254 Frid ay, September 23, 2016 4:54 PM

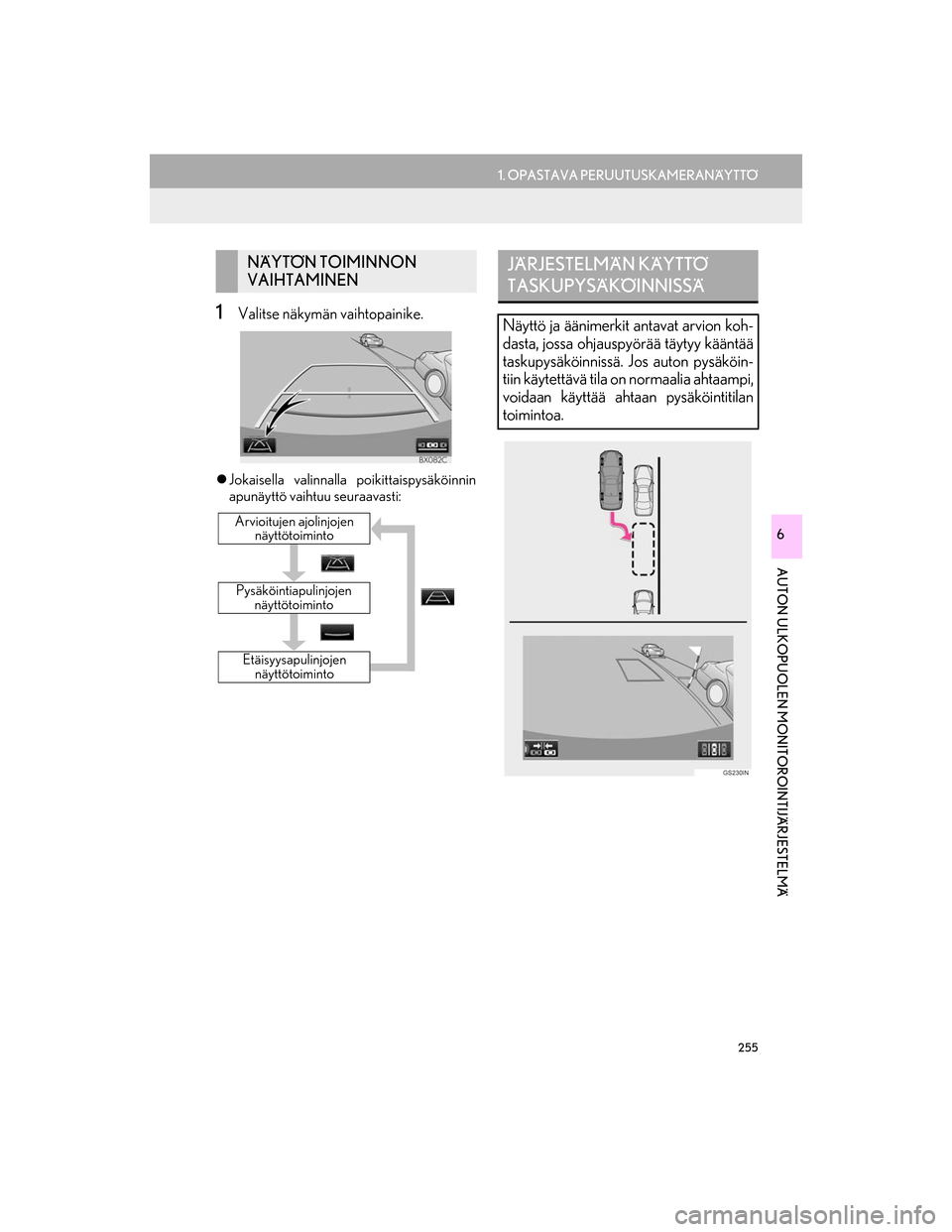

255
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
1Valitse näkymän vaihtopainike.
Jokaisella valinnalla poikittaispysäköinnin
apunäyttö vaihtuu seuraavasti:
NÄYTÖN TOIMINNON
VAIHTAMINEN
Etäisyysapulinjojen
näyttötoiminto
Pysäköintiapulinjojen näyttötoiminto
Arvioitujen ajolinjojen näyttötoiminto
JÄRJESTELMÄN KÄYTTÖ
TASKUPYSÄKÖINNISSÄ
Näyttö ja äänimerkit antavat arvion koh-
dasta, jossa ohjauspyörää täytyy kääntää
taskupysäköinnissä. Jos auton pysäköin-
tiin käytettävä tila on normaalia ahtaampi,
voidaan käyttää ahtaan pysäköintitilan
toimintoa.
OM30G25FI.book Page 255 Frid ay, September 23, 2016 4:54 PM

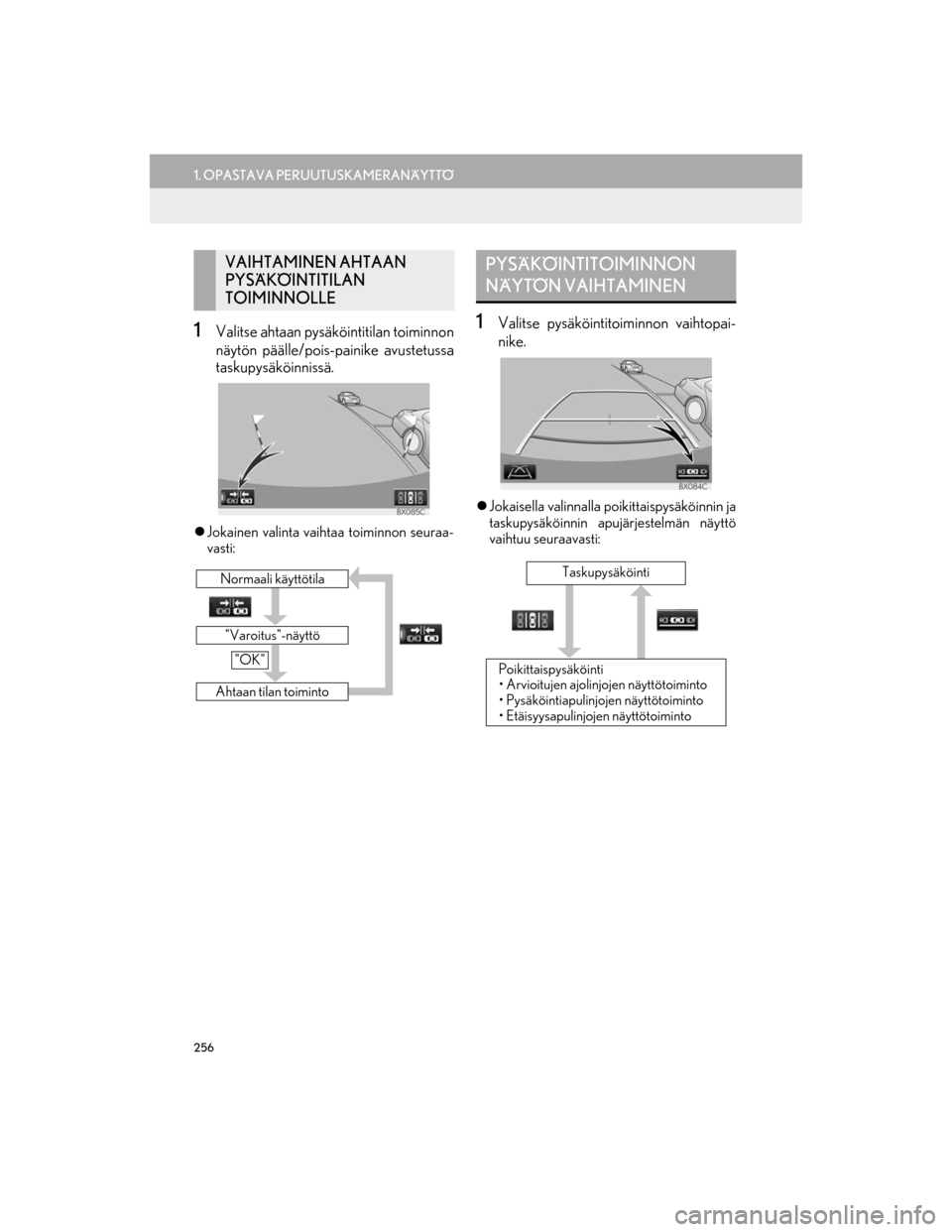

256
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
1Valitse ahtaan pysäköintitilan toiminnon
näytön päälle/pois-painike avustetussa
taskupysäköinnissä.
 Jokainen valinta vaihtaa toiminnon seuraa-
vasti:
1Valitse pysäköintitoiminnon vaihtopai-
nike.
Jokaisella valinnalla poikittaispysäköinnin ja
taskupysäköinnin apujärjestelmän näyttö
vaihtuu seuraavasti:
VAIHTAMINEN AHTAAN
PYSÄKÖINTITILAN
TOIMINNOLLE
"Varoitus"-näyttö
Normaali käyttötila
Ahtaan tilan toiminto "OK"
PYSÄKÖINTITOIMINNON
NÄYTÖN VAIHTAMINEN
Poikittaispysäköinti
• Arvioitujen ajolinjojen näyttötoiminto
• Pysäköintiapulinjojen näyttötoiminto
• Etäisyysapulinjojen näyttötoiminto Taskupysäköinti
OM30G25FI.book Page 256 Frid
ay, September 23, 2016 4:54 PM

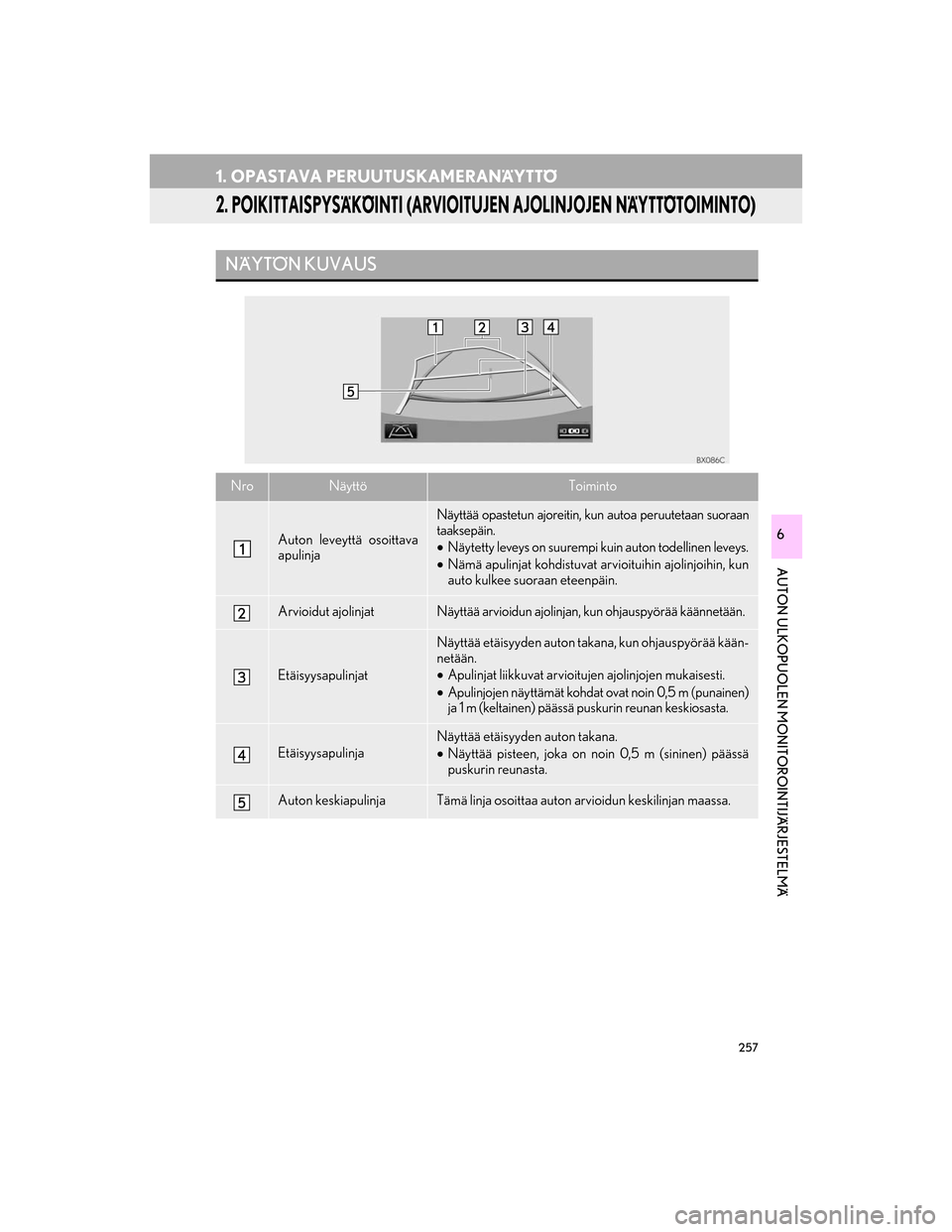

257
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
6
2. POIKITTAISPYSÄKÖINTI (ARVIOITUJEN AJOLINJOJEN NÄYTTÖTOIMINTO)
NÄYTÖN KUVAUS
NroNäyttöToiminto
Auton leveyttä osoittava
apulinja
Näyttää opastetun ajoreitin, kun autoa peruutetaan suoraan
taaksepäin.
 Näytetty leveys on suurempi kuin auton todellinen leveys.
 Nämä apulinjat kohdistuvat arvioituihin ajolinjoihin, kun
auto kulkee suoraan eteenpäin.
Arvioidut ajolinjatNäyttää arvioidun ajolinjan, kun ohjauspyörää käännetään.
Etäisyysapulinjat
Näyttää etäisyyden auton ta kana, kun ohjauspyörää kään-
netään.
 Apulinjat liikkuvat arvioitujen ajolinjojen mukaisesti.
 Apulinjojen näyttämät kohdat ovat noin 0,5 m (punainen)
ja 1 m (keltainen) päässä puskurin reunan keskiosasta.
Etäisyysapulinja
Näyttää etäisyyden auton takana.
Näyttää pisteen, joka on noin 0,5 m (sininen) päässä
puskurin reunasta.
Auton keskiapulinjaTämä linja osoittaa auton arvioidun keskilinjan maassa.
OM30G25FI.book Page 257 Frid ay, September 23, 2016 4:54 PM

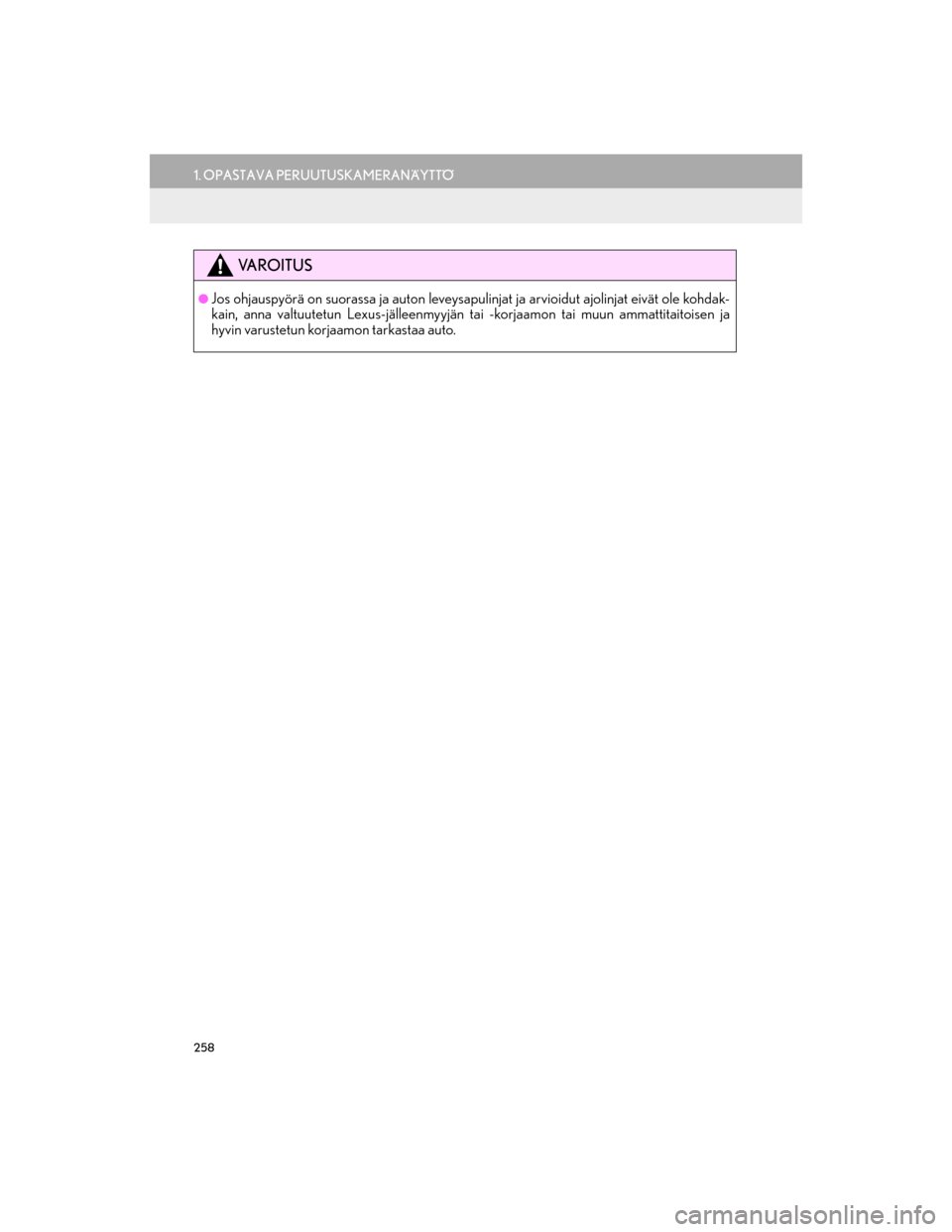

258
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
VA R O I T U S
lJos ohjauspyörä on suorassa ja auton leveysapulinjat ja arvioidut ajolinjat eivät ole kohdak-
kain, anna valtuutetun Lexus-jälleenmyyjän ta i -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tarkastaa auto.
OM30G25FI.book Page 258 Frid ay, September 23, 2016 4:54 PM

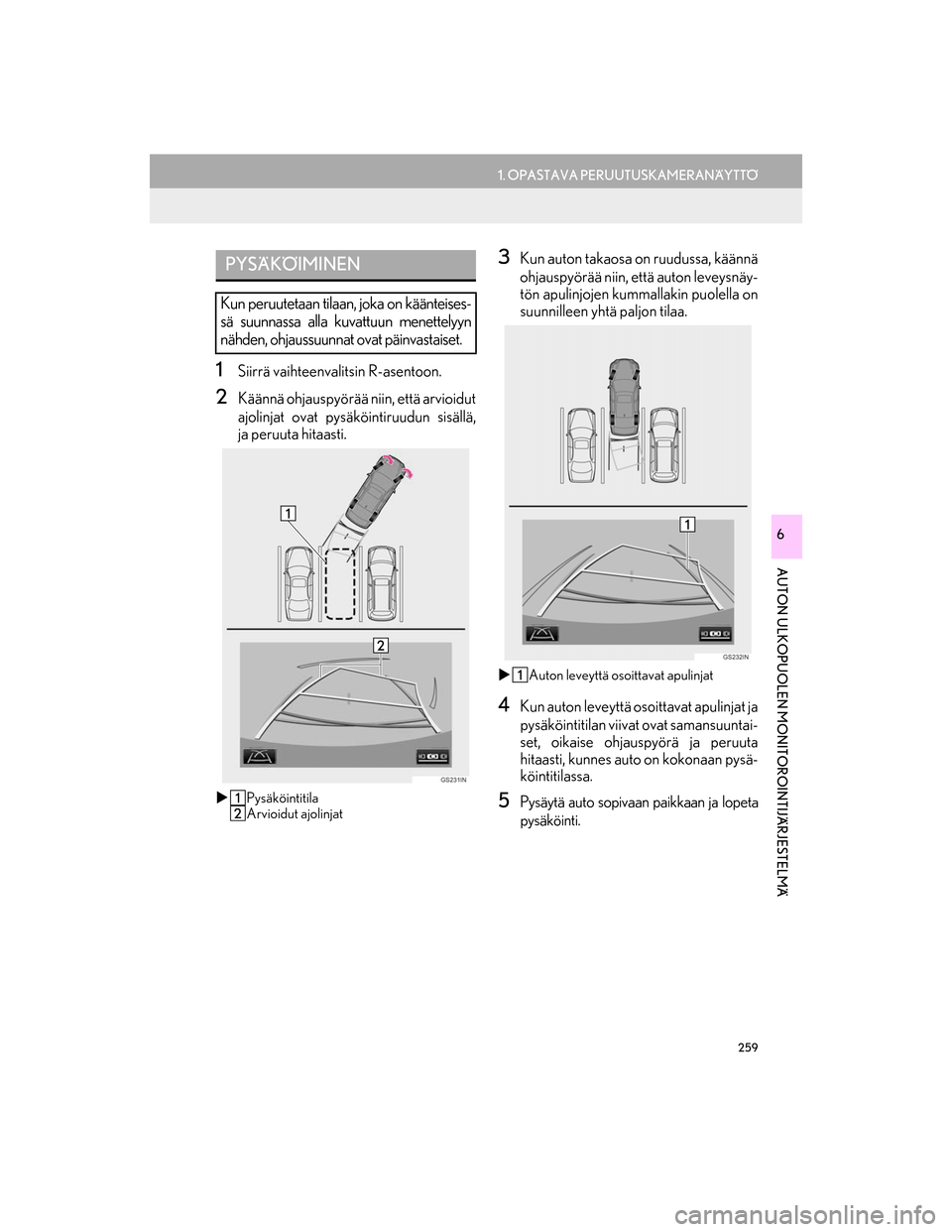

259
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
1Siirrä vaihteenvalitsin R-asentoon.
2Käännä ohjauspyörää niin, että arvioidut
ajolinjat ovat pysäköintiruudun sisällä,
ja peruuta hitaasti.
Pysäköintitila
Arvioidut ajolinjat
3Kun auton takaosa on ruudussa, käännä
ohjauspyörää niin, että auton leveysnäy-
tön apulinjojen kummallakin puolella on
suunnilleen yhtä paljon tilaa.
Auton leveyttä osoittavat apulinjat
4Kun auton leveyttä osoittavat apulinjat ja
pysäköintitilan viivat ovat samansuuntai-
set, oikaise ohjauspyörä ja peruuta
hitaasti, kunnes auto on kokonaan pysä-
köintitilassa.
5Pysäytä auto sopivaan paikkaan ja lopeta
pysäköinti.
PYSÄKÖIMINEN
Kun peruutetaan tilaan, joka on käänteises-
sä suunnassa alla kuvattuun menettelyyn
nähden, ohjaussuunnat ovat päinvastaiset.
OM30G25FI.book Page 259 Frid ay, September 23, 2016 4:54 PM

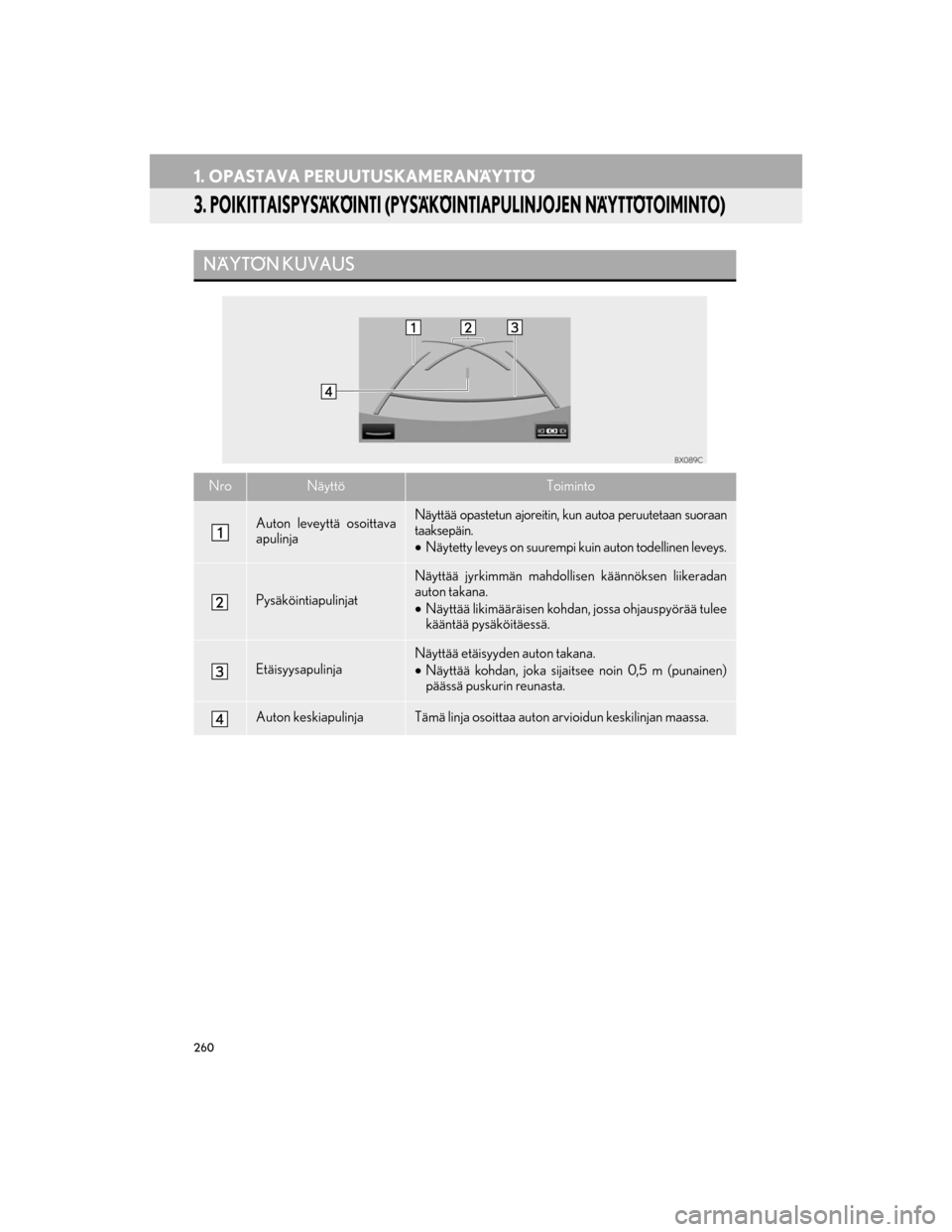

260
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
3. POIKITTAISPYSÄKÖINTI (PYSÄKÖINTIAPULINJOJEN NÄYTTÖTOIMINTO)
NÄYTÖN KUVAUS
NroNäyttöToiminto
Auton leveyttä osoittava
apulinjaNäyttää opastetun ajoreitin, kun autoa peruutetaan suoraan
taaksepäin.
 Näytetty leveys on suurempi kuin auton todellinen leveys.
Pysäköintiapulinjat
Näyttää jyrkimmän mahdolli sen käännöksen liikeradan
auton takana.
 Näyttää likimääräisen kohdan, jossa ohjauspyörää tulee
kääntää pysäköitäessä.
Etäisyysapulinja
Näyttää etäisyyden auton takana.
Näyttää kohdan, joka sijaitsee noin 0,5 m (punainen)
päässä puskurin reunasta.
Auton keskiapulinjaTämä linja osoittaa auton ar vioidun keskilinjan maassa.
OM30G25FI.book Page 260 Frid ay, September 23, 2016 4:54 PM
