Lexus GS450h 2016 Navigointi manuaalinen (in Finnish)

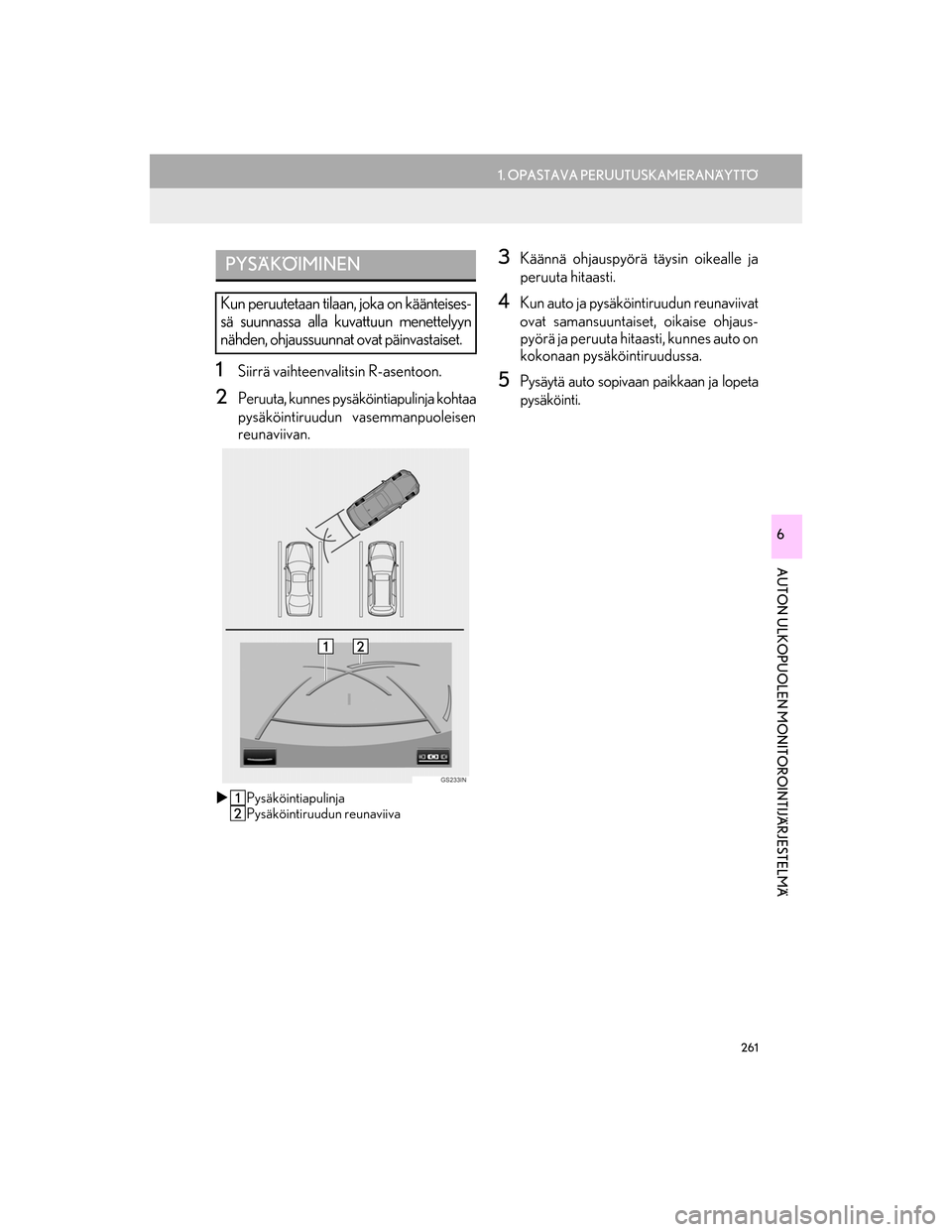

261
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
1Siirrä vaihteenvalitsin R-asentoon.
2Peruuta, kunnes pysäköintiapulinja kohtaa
pysäköintiruudun vasemmanpuoleisen
reunaviivan.
 Pysäköintiapulinja
Pysäköintiruudun reunaviiva
3Käännä ohjauspyörä täysin oikealle ja
peruuta hitaasti.
4Kun auto ja pysäköintiruudun reunaviivat
ovat samansuuntaiset, oikaise ohjaus-
pyörä ja peruuta hitaasti, kunnes auto on
kokonaan pysäköintiruudussa.
5Pysäytä auto sopivaan paikkaan ja lopeta
pysäköinti.
PYSÄKÖIMINEN
Kun peruutetaan tilaan, joka on käänteises-
sä suunnassa alla kuvattuun menettelyyn
nähden, ohjaussuunnat ovat päinvastaiset.
OM30G25FI.book Page 261 Frid ay, September 23, 2016 4:54 PM

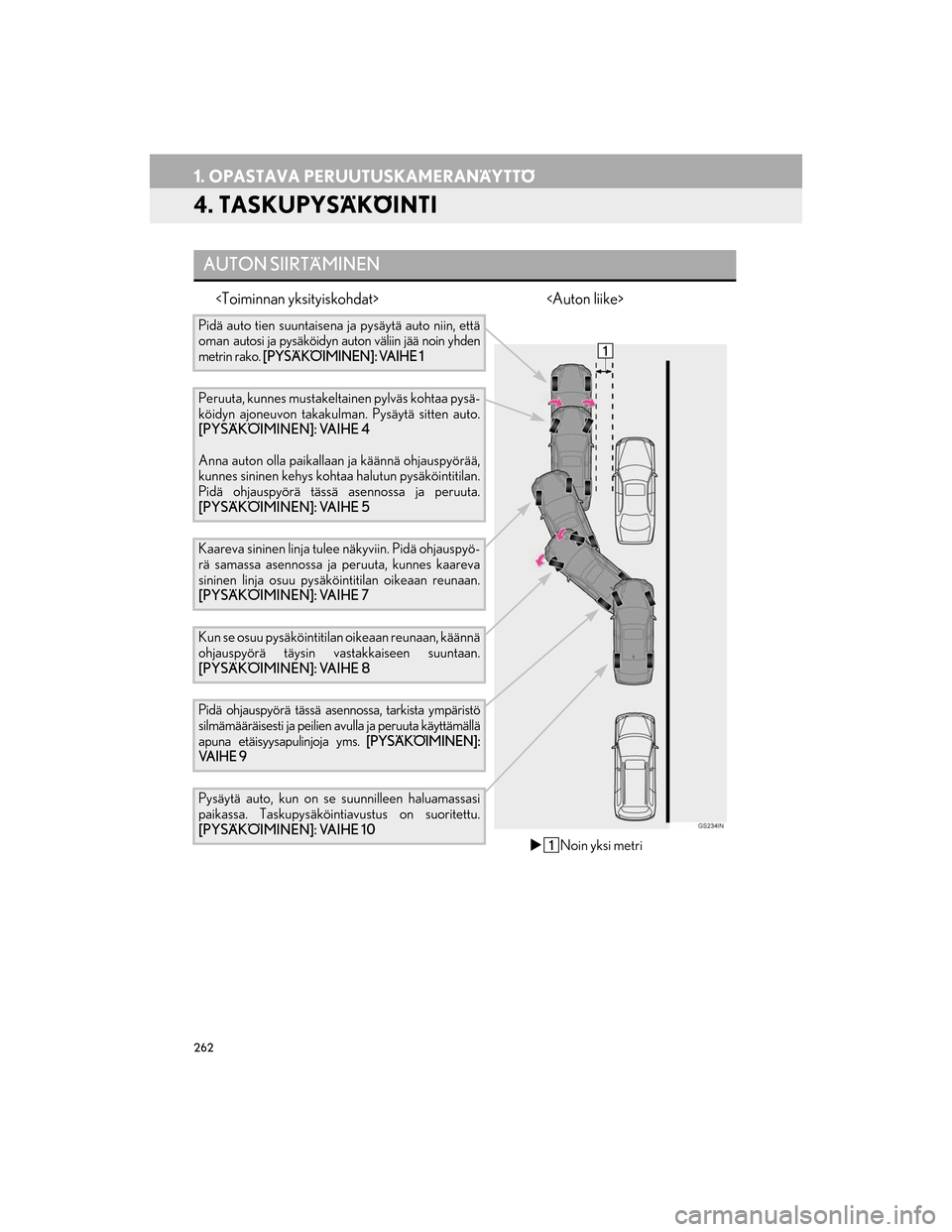

262
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
4. TASKUPYSÄKÖINTI

AUTON SIIRTÄMINEN
Pidä auto tien suuntaisena ja pysäytä auto niin, että
oman autosi ja pysäköidyn auton väliin jää noin yhden
metrin rako. [PYSÄKÖIMINEN]: VAIHE 1
Peruuta, kunnes mustakelta inen pylväs kohtaa pysä-
köidyn ajoneuvon takakulm an. Pysäytä sitten auto.
[PYSÄKÖIMINEN]: VAIHE 4
Anna auton olla paikallaan ja käännä ohjauspyörää,
kunnes sininen kehys kohtaa halutun pysäköintitilan.
Pidä ohjauspyörä tässä asennossa ja peruuta.
[PYSÄKÖIMINEN]: VAIHE 5
Kaareva sininen linja tulee näkyviin. Pidä ohjauspyö-
rä samassa asennossa ja peruuta, kunnes kaareva
sininen linja osuu pysäköintitilan oikeaan reunaan.
[PYSÄKÖIMINEN]: VAIHE 7
Kun se osuu pysäköintitilan oikeaan reunaan, käännä
ohjauspyörä täysin vastakkaiseen suuntaan.
[PYSÄKÖIMINEN]: VAIHE 8
Pidä ohjauspyörä tässä asennossa, tarkista ympäristö
silmämääräisesti ja peilien avulla ja peruuta käyttämällä
apuna etäisyysapulinjoja yms. [PYSÄKÖIMINEN]:
VA I H E 9
Pysäytä auto, kun on se suunnilleen haluamassasi
paikassa. Taskupysäköintiavustus on suoritettu.
[PYSÄKÖIMINEN]: VAIHE 10
 Noin yksi metri
OM30G25FI.book Page 262 Frid ay, September 23, 2016 4:54 PM

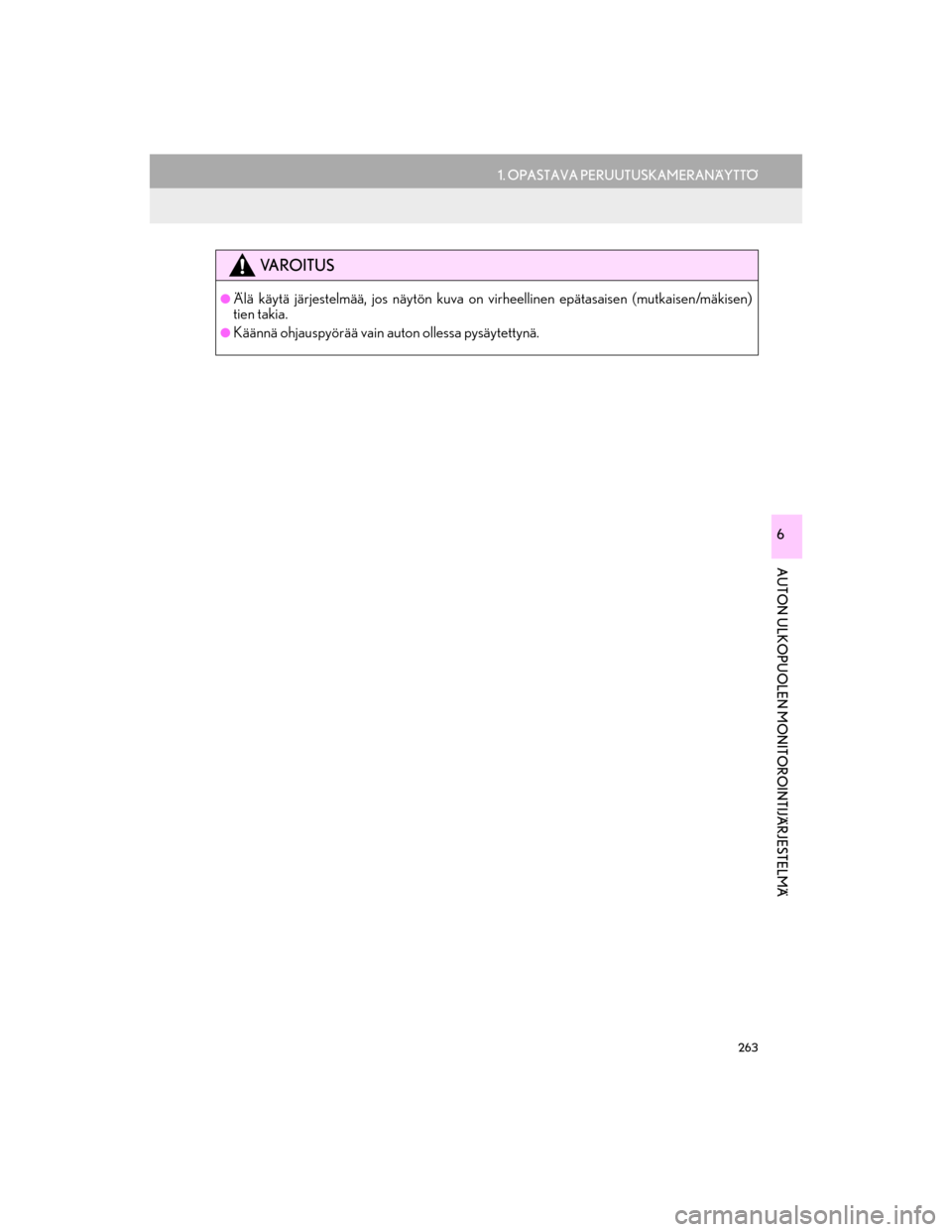

263
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
VA R O I T U S
lÄlä käytä järjestelmää, jos näytön kuva on virheellinen epätasaisen (mutkaisen/mäkisen)
tien takia.
lKäännä ohjauspyörää vain auton ollessa pysäytettynä.
OM30G25FI.book Page 263 Frid ay, September 23, 2016 4:54 PM

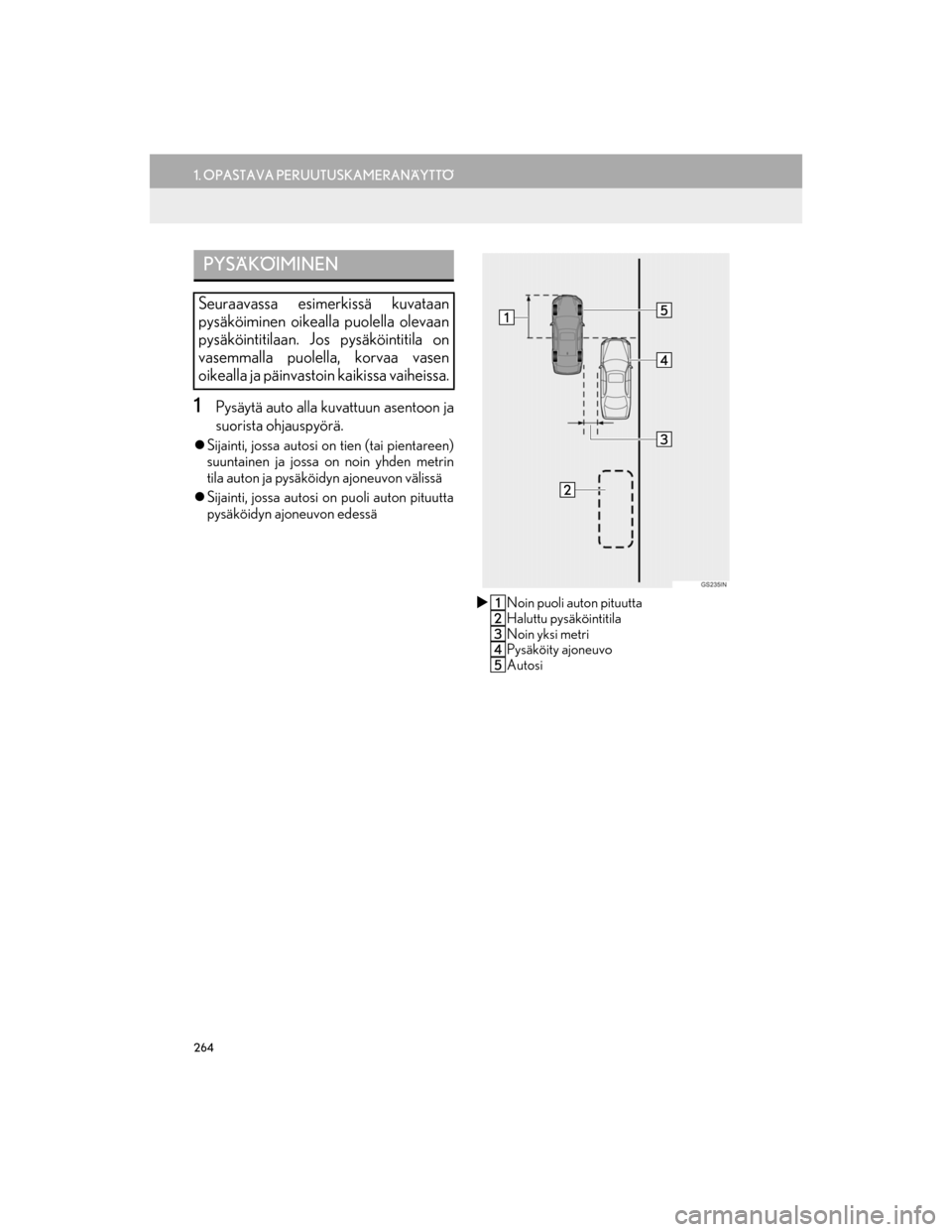

264
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
1Pysäytä auto alla kuvattuun asentoon ja
suorista ohjauspyörä.
Sijainti, jossa autosi on tien (tai pientareen)
suuntainen ja jossa on noin yhden metrin
tila auton ja pysäköidyn ajoneuvon välissä
 Sijainti, jossa autosi on puoli auton pituutta
pysäköidyn ajoneuvon edessä
 Noin puoli auton pituutta
Haluttu pysäköintitila
Noin yksi metri
Pysäköity ajoneuvo
Autosi
PYSÄKÖIMINEN
Seuraavassa esimerkissä kuvataan
pysäköiminen oikealla puolella olevaan
pysäköintitilaan. Jos pysäköintitila on
vasemmalla puolella, korvaa vasen
oikealla ja päinvastoin kaikissa vaiheissa.
OM30G25FI.book Page 264 Frid ay, September 23, 2016 4:54 PM

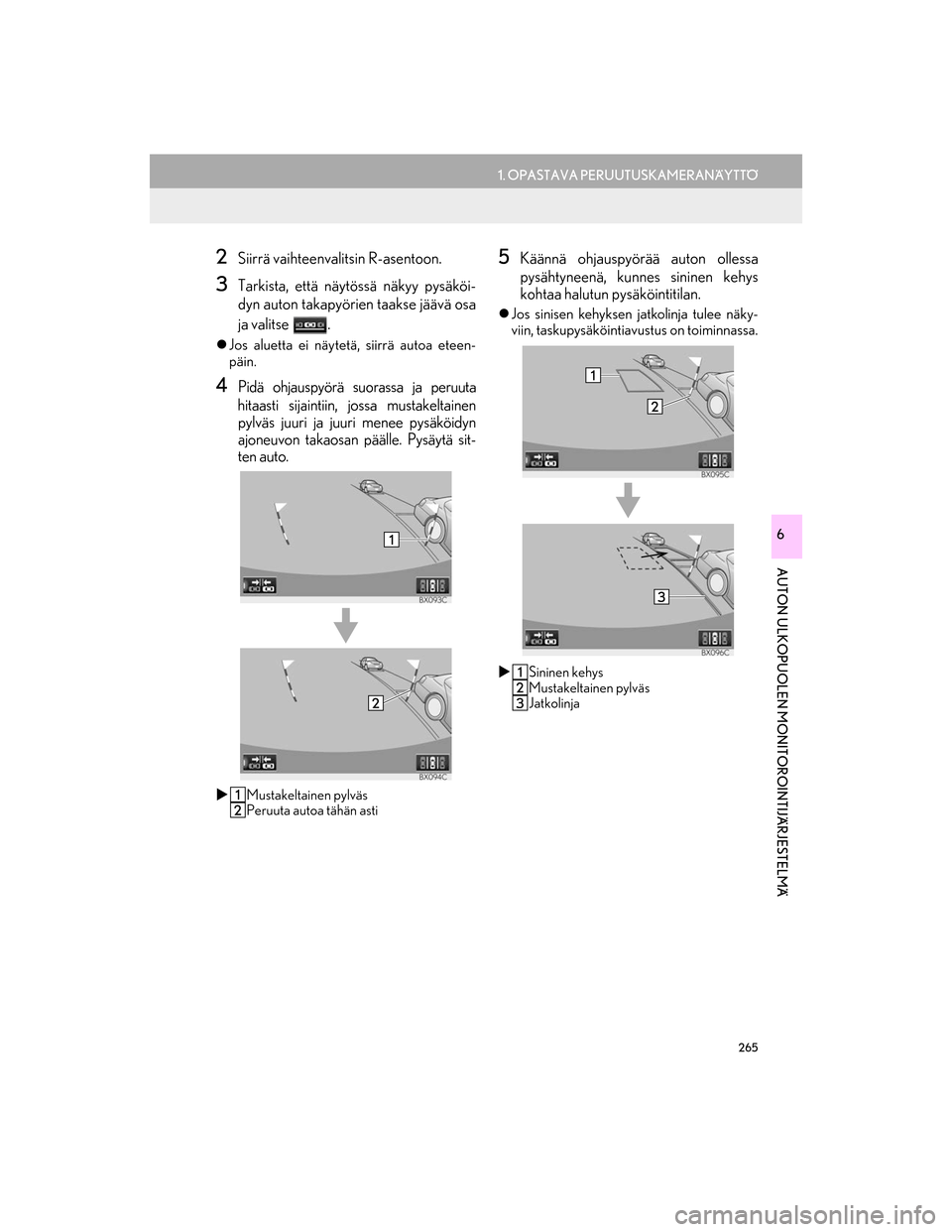

265
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
2Siirrä vaihteenvalitsin R-asentoon.
3Tarkista, että näytössä näkyy pysäköi-
dyn auton takapyörie n taakse jäävä osa
ja valitse .
 Jos aluetta ei näytetä, siirrä autoa eteen-
päin.
4Pidä ohjauspyörä suorassa ja peruuta
hitaasti sijaintiin, jossa mustakeltainen pylväs juuri ja juuri menee pysäköidyn
ajoneuvon takaosan päälle. Pysäytä sit-
ten auto.
 Mustakeltainen pylväs
Peruuta autoa tähän asti
5Käännä ohjauspyörää auton ollessa
pysähtyneenä, kunnes sininen kehys
kohtaa halutun pysäköintitilan.
Jos sinisen kehyksen jatkolinja tulee näky-
viin, taskupysäköintiavustus on toiminnassa.
 Sininen kehys
Mustakeltainen pylväs
Jatkolinja
OM30G25FI.book Page 265 Frid ay, September 23, 2016 4:54 PM

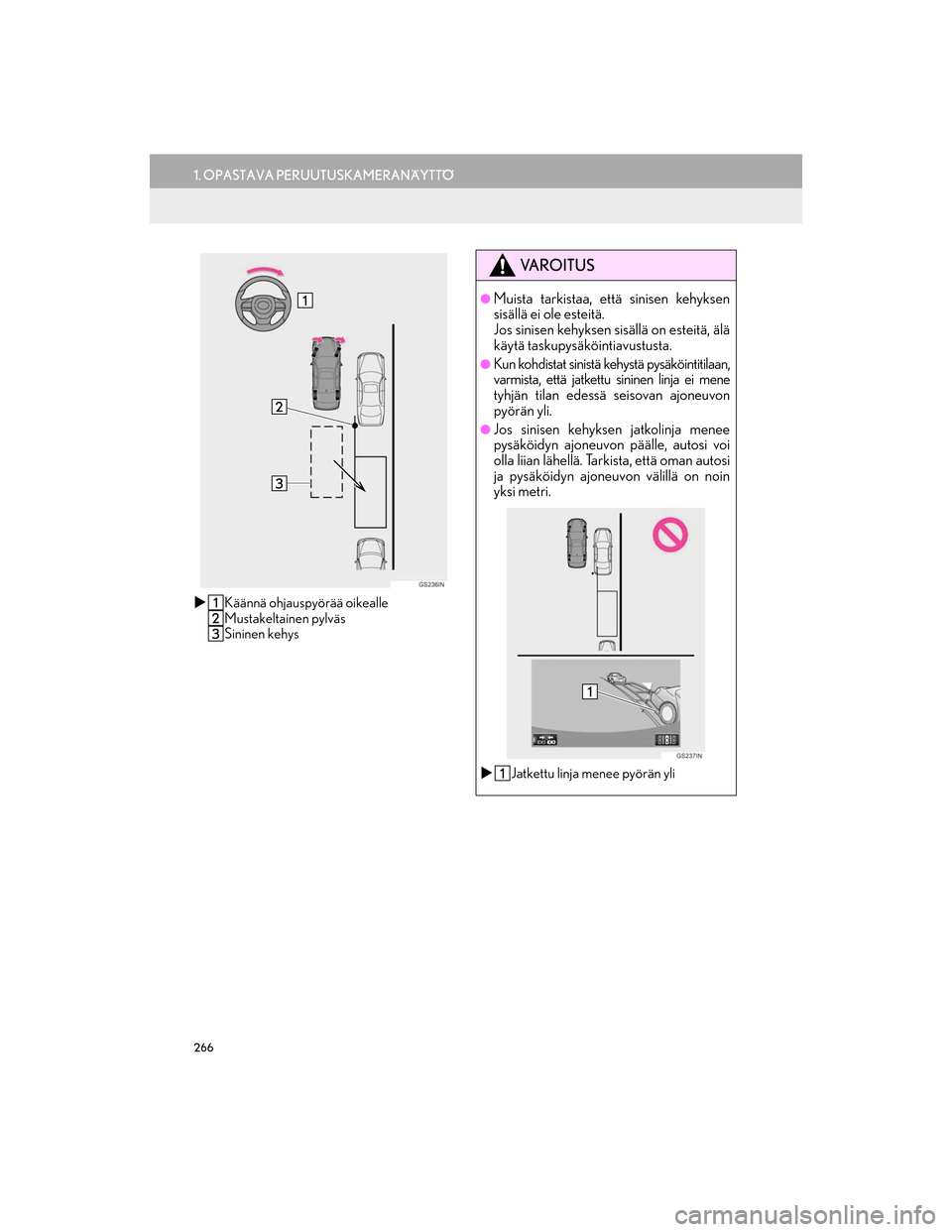

266
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI

Käännä ohjauspyörää oikealle
Mustakeltainen pylväs
Sininen kehys
VA R O I T U S
lMuista tarkistaa, että sinisen kehyksen
sisällä ei ole esteitä.
Jos sinisen kehyksen sisällä on esteitä, älä
käytä taskupysäköintiavustusta.
lKun kohdistat sinistä k ehystä pysäköintitilaan,
varmista, että jatkettu sininen linja ei mene
tyhjän tilan edessä seisovan ajoneuvon
pyörän yli.
lJos sinisen kehyksen jatkolinja menee
pysäköidyn ajoneuvon päälle, autosi voi
olla liian lähellä. Tarkista, että oman autosi
ja pysäköidyn ajoneuvon välillä on noin
yksi metri.
 Jatkettu linja menee pyörän yli
OM30G25FI.book Page 266 Frid ay, September 23, 2016 4:54 PM

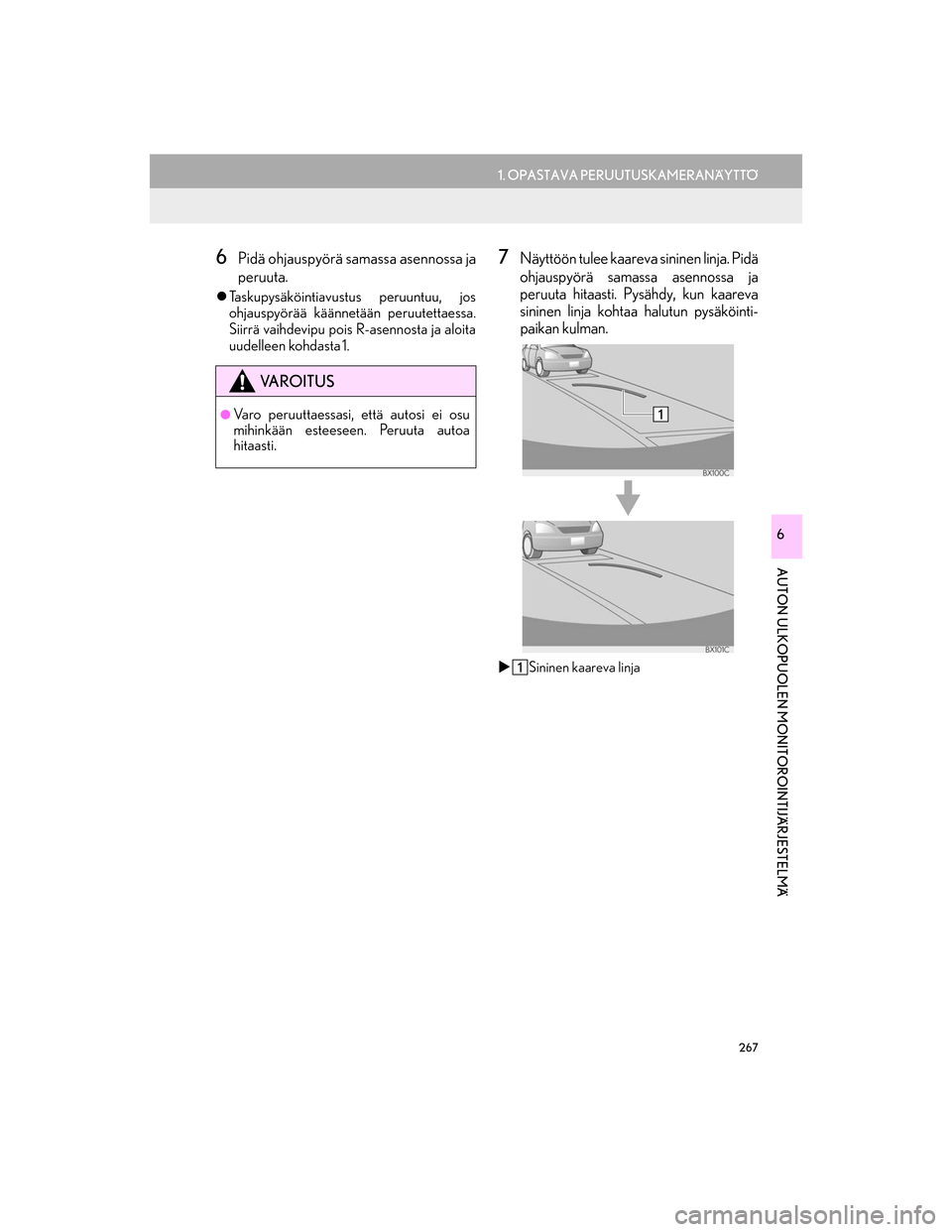

267
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
6Pidä ohjauspyörä samassa asennossa ja
peruuta.
Taskupysäköintiavustus peruuntuu, jos
ohjauspyörää käännetä än peruutettaessa.
Siirrä vaihdevipu pois R-asennosta ja aloita
uudelleen kohdasta  1.
7Näyttöön tulee kaareva sininen linja. Pidä
ohjauspyörä samassa asennossa ja
peruuta hitaasti. Pysähdy, kun kaareva
sininen linja kohtaa halutun pysäköinti- paikan kulman.
 Sininen kaareva linja
VA R O I T U S
lVaro peruuttaessasi, että autosi ei osu
mihinkään esteeseen. Peruuta autoa
hitaasti.
OM30G25FI.book Page 267 Frid ay, September 23, 2016 4:54 PM

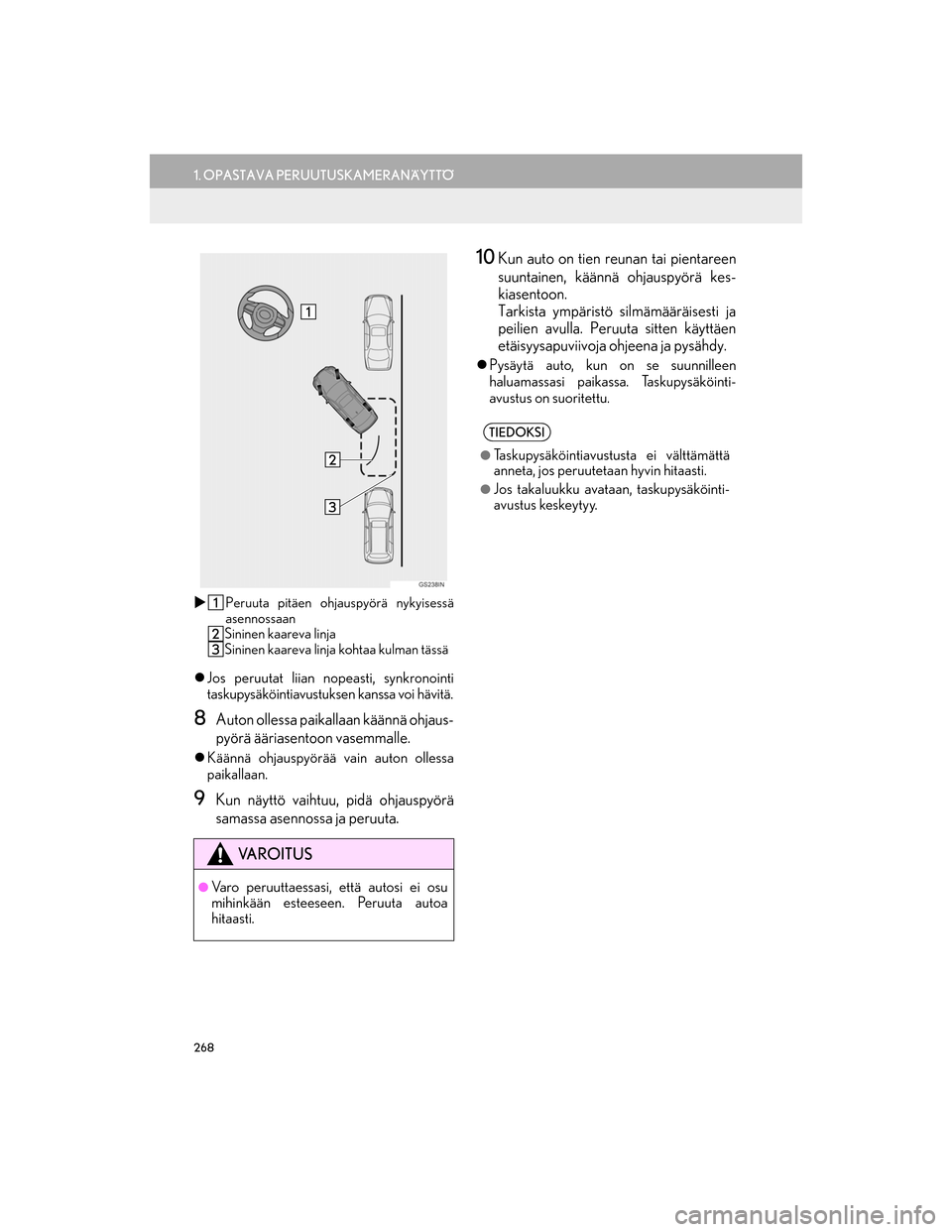

268
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI

Peruuta pitäen ohjauspyörä nykyisessä
asennossaan
Sininen kaareva linja
Sininen kaareva linja kohtaa kulman tässä
 Jos peruutat liian nopeasti, synkronointi
taskupysäköintiavustuksen kanssa voi hävitä.
8Auton ollessa paikallaan käännä ohjaus-
pyörä ääriasentoon vasemmalle.
Käännä ohjauspyörää vain auton ollessa
paikallaan.
9Kun näyttö vaihtuu, pidä ohjauspyörä
samassa asennossa ja peruuta.
10Kun auto on tien re unan tai pientareen
suuntainen, käännä ohjauspyörä kes-
kiasentoon.
Tarkista ympäristö silmämääräisesti ja
peilien avulla. Peruuta sitten käyttäen
etäisyysapuviivoja ohjeena ja pysähdy.
 Pysäytä auto, kun on se suunnilleen
haluamassasi paikassa. Taskupysäköinti-
avustus on suoritettu.
VA R O I T U S
lVaro peruuttaessasi, että autosi ei osu
mihinkään esteeseen. Peruuta autoa
hitaasti.
TIEDOKSI
lTaskupysäköintiavustusta ei välttämättä
anneta, jos peruutetaan hyvin hitaasti.
lJos takaluukku avataan, taskupysäköinti-
avustus keskeytyy.
OM30G25FI.book Page 268 Frid ay, September 23, 2016 4:54 PM

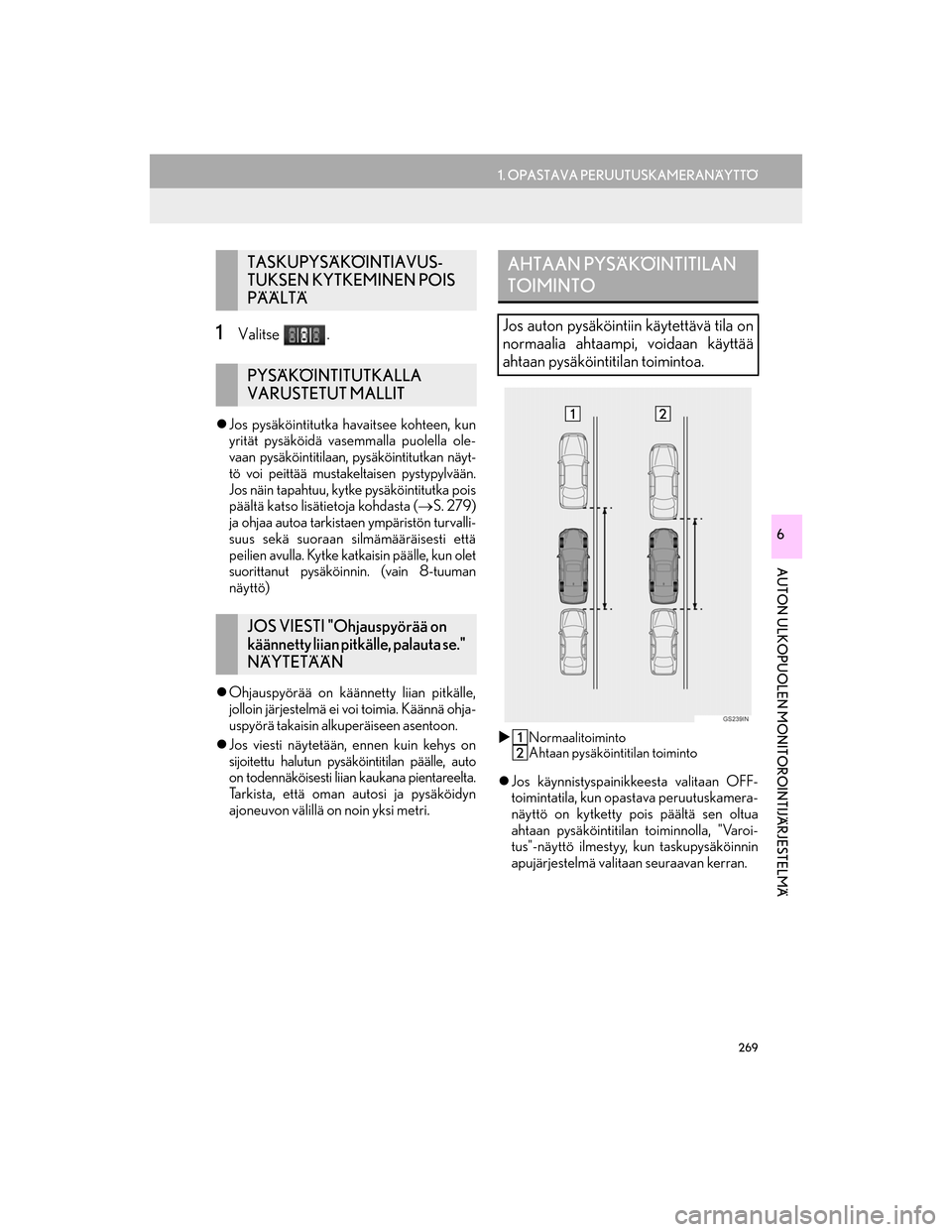

269
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
1Valitse .
Jos pysäköintitutka havaitsee kohteen, kun
yrität pysäköidä vasemmalla puolella ole-
vaan pysäköintitilaan, pysäköintitutkan näyt-
tö voi peittää mustakeltaisen pystypylvään.
Jos näin tapahtuu, kytke pysäköintitutka pois
päältä katso lisätietoja kohdasta ( S. 279)
ja ohjaa autoa tarkistaen ympäristön turvalli-
suus sekä suoraan silmämääräisesti että
peilien avulla. Kytke katkaisin päälle, kun olet
suorittanut pysäköi nnin. (vain 8-tuuman
näyttö)
 Ohjauspyörää on käännetty liian pitkälle,
jolloin järjestelmä ei voi toimia. Käännä ohja-
uspyörä takaisin alkuperäiseen asentoon.
 Jos viesti näytetään, ennen kuin kehys on
sijoitettu halutun pysäköintitilan päälle, auto
on todennäköisesti liian kaukana pientareelta.
Tarkista, että oman autosi ja pysäköidyn
ajoneuvon välillä on noin yksi metri.
 Normaalitoiminto
Ahtaan pysäköintitilan toiminto
Jos käynnistyspainikkeesta valitaan OFF-
toimintatila, kun opastava peruutuskamera-
näyttö on kytketty pois päältä sen oltua
ahtaan pysäköintitilan toiminnolla, "Varoi-
tus"-näyttö ilmestyy, kun taskupysäköinnin
apujärjestelmä valitaan seuraavan kerran.
TASKUPYSÄKÖINTIAVUS-
TUKSEN KYTKEMINEN POIS
PÄÄLTÄ
PYSÄKÖINTITUTKALLA
VARUSTETUT MALLIT
JOS VIESTI "Ohjauspyörää on
käännetty liian pitkälle, palauta se."
NÄYTETÄÄN
AHTAAN PYSÄKÖINTITILAN
TOIMINTO
Jos auton pysäköintiin käytettävä tila on
normaalia ahtaampi, voidaan käyttää
ahtaan pysäköintitilan toimintoa.
OM30G25FI.book Page 269 Frid ay, September 23, 2016 4:54 PM

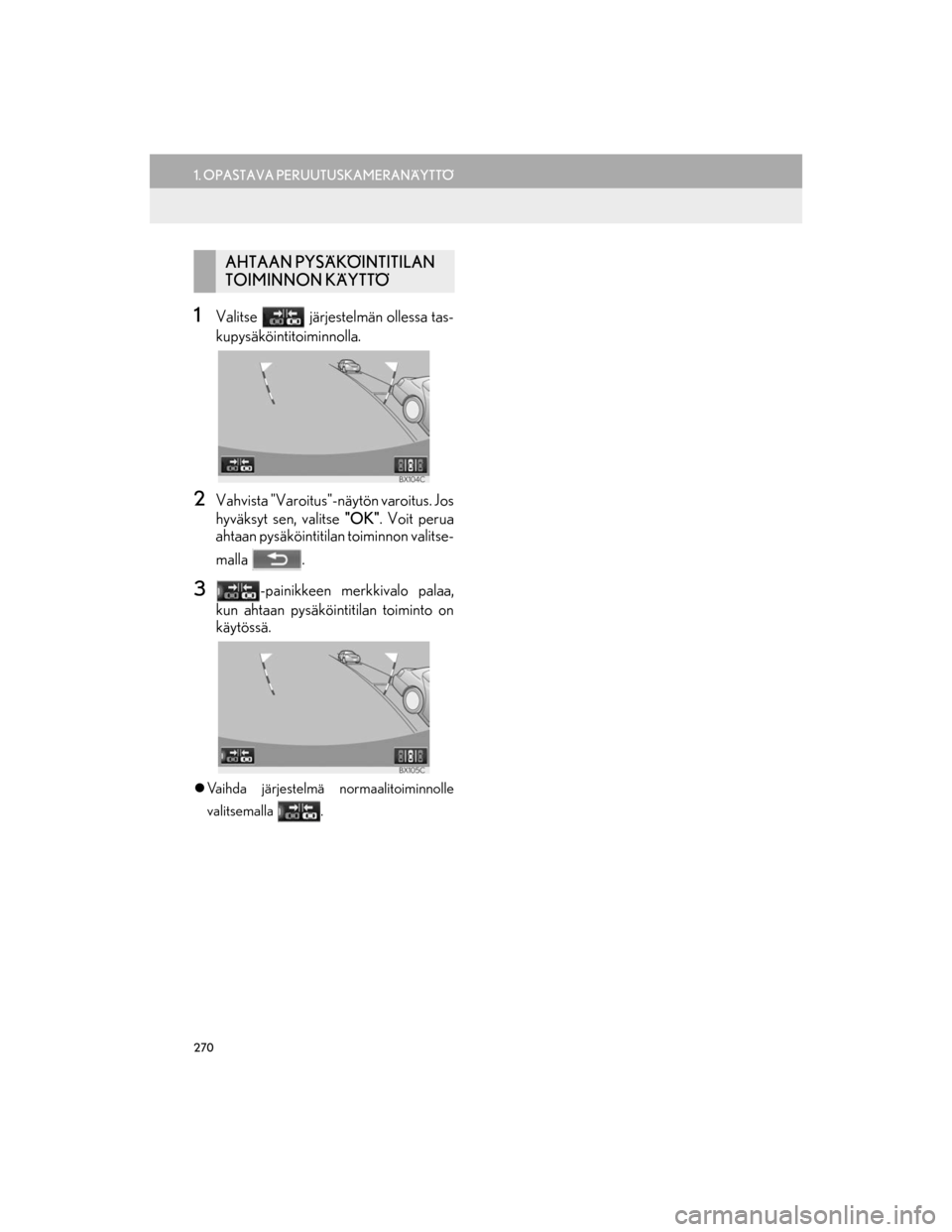

270
1. OPASTAVA PERUUTUSKAMERANÄYTTÖ
OM30G25FI
1Valitse järjestelmän ollessa tas-
kupysäköintitoiminnolla.
2Vahvista "Varoitus"-näytön varoitus. Jos
hyväksyt sen, valitse "OK". Voit perua
ahtaan pysäköintitilan toiminnon valitse-
malla .
3-painikkeen merkkivalo palaa,
kun ahtaan pysäköintitilan toiminto on
käytössä.
 Vaihda järjestelmä normaalitoiminnolle
valitsemalla .
AHTAAN PYSÄKÖINTITILAN
TOIMINNON KÄYTTÖ
OM30G25FI.book Page 270 Frid ay, September 23, 2016 4:54 PM
