Lexus GS450h 2016 Инструкция по эксплуатации (in Russian)
Manufacturer: LEXUS, Model Year: 2016, Model line: GS450h, Model: Lexus GS450h 2016Pages: 700, PDF Size: 125.1 MB
Page 41 of 700
411-1. Для безопасной эксплуатации
1
Для безопасности и защиты
GS450h_300h_OM_OM99M55R_(RR)

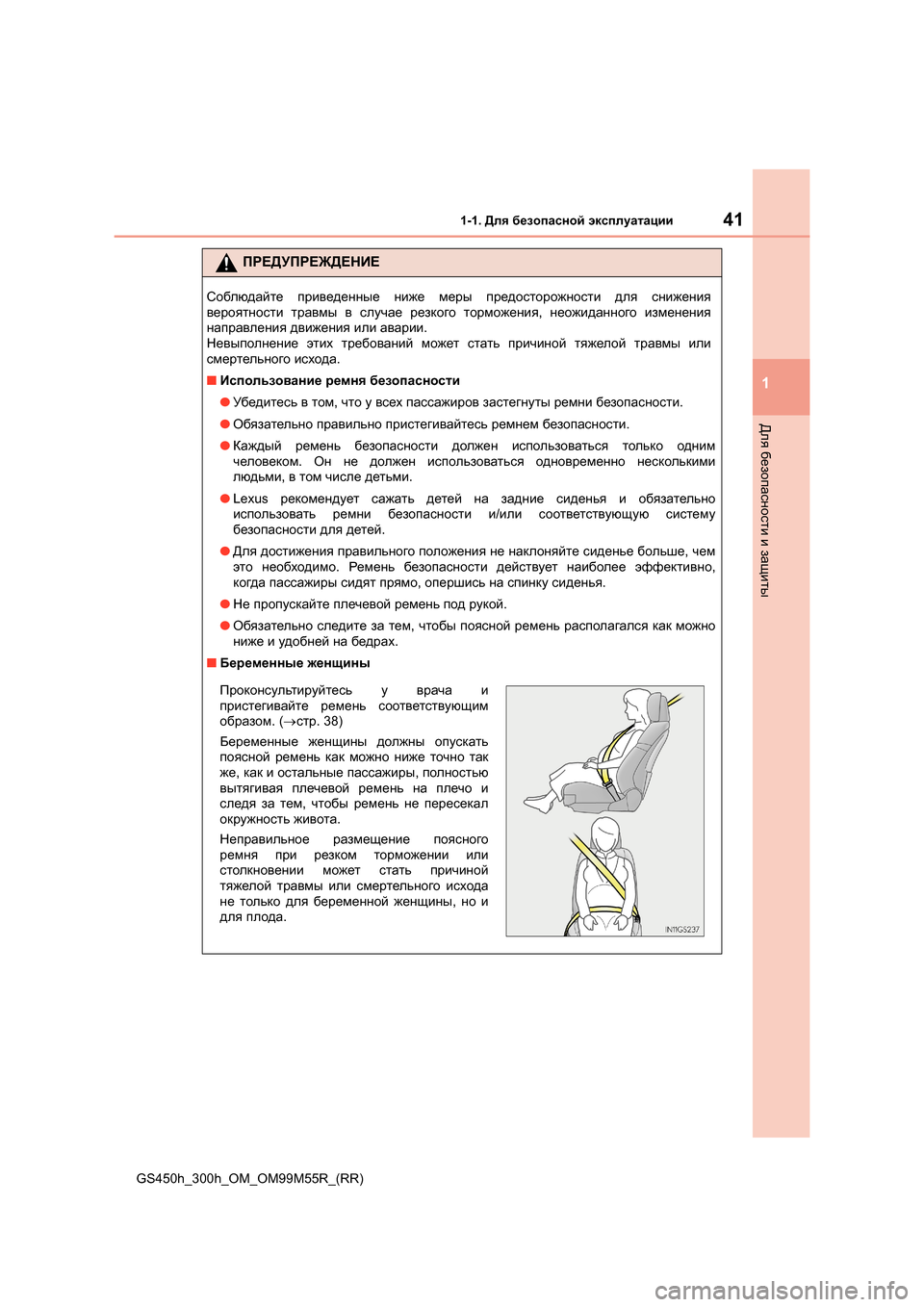

ПРЕДУПРЕЖДЕНИЕ
Соблюдайте приведенные ниже меры предосторожности для снижения
вероятности травмы в случае резкого торможения , неожиданного изменения
направления движения или аварии .
Невыполнение этих требований может стать причиной тяжелой травмы или
смертельного исхода .
■ Использование ремня безопасности
● Убедитесь в том , что у всех пассажиров застегнуты ремни безопасности .
● Обязательно правильно пристегивайтесь ремнем безопасности .
● Каждый ремень безопасности должен использоваться только одним
человеком . Он не должен использоваться одновременно несколькими
людьми , в том числе детьми .
● Lexus рекомендует сажать детей на задние сиденья и обязательно
использовать ремни безопасности и/или соответствующую систему
безопасности для детей .
● Для достижения правильного положения не наклоняйте сиденье больше , чем
это необходимо . Ремень безопасности действует наиболее эффективно ,
когда пассажиры сидят прямо , опершись на спинку сиденья .
● Не пропускайте плечевой ремень под рукой .
● Обязательно следите за тем , чтобы поясной ремень располагался как можно
ниже и удобней на бедрах .
■ Беременные женщины
Проконсультируйтесь у врача и
пристегивайте ремень соответствующим
образом . (→ стр . 38)
Беременные женщины должны опускать
поясной ремень как можно ниже точно так
же , как и остальные пассажиры , полностью
вытягивая плечевой ремень на плечо и
следя за тем , чтобы ремень не пересекал
окружность живота .
Неправильное размещение поясного
ремня при резком торможении или
столкновении может стать причиной
тяжелой травмы или смертельного исхода
не только для беременной женщины , но и
для плода .
Page 42 of 700
421-1. Для безопасной эксплуатации
GS450h_300h_OM_OM99M55R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Люди , страдающие различными заболеваниями
Проконсультируйтесь у врача и пристегивайте ремень соответствующим
образом . (→ стр . 38)
■ Если в автомобиле находятся дети
Не разрешайте детям играть с ремнем безопасности . Если ремень
безопасности намотается на шею ребенка , это может привести к удушью или
другим серьезным травмам вплоть до смертельного исхода .
Если это произошло и замок невозможно отстегнуть , необходимо разрезать
ремень с помощью ножниц .
■ Узл ы преднатяжения ремней безопасности
Если узел преднатяжения был активирован , загорается контрольная лампа
SRS. В этом случае ремень безопасности не может быть повторно использован
и должен быть заменен у любого авторизованного дилера или в ремонтной
мастерской Lexus либо в организации , имеющей надлежащее оснащение и
квалификацию .
■ Регулируемый плечевой анкер
Всегда следите за тем , чтобы плечевой ремень проходил через центр плеча .
Ремень должен проходить подальше от шеи , но так , чтобы он не падал с плеча .
Невыполнение этого требования может снизить степень защиты при аварии и
стать причиной смерти или тяжелых травм в случае аварии , резкой остановки
или неожиданного изменения направления движения . (→ стр . 39)
■ Повреждение и износ ремня безопасности
● Закрывая дверь , следите за тем , чтобы не повредить ремень безопасности ,
его ушко или замок .
● Периодически проверяйте ремни и их работу . Проверяйте , не появились ли на
ремнях порезы , признаки износа или ослабленные части . Не пользуйтесь
поврежденными ремнями , пока их не заменят . Поврежденные ремни
безопасности не защищают пассажира от гибели или серьезных травм .
● Убедитесь , что ремень и ушко зафиксированы в замке и ремень не
перекручен .
Если ремень безопасности функционирует неправильно , немедленно
обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus
либо в организацию , имеющую надлежащее оснащение и квалификацию .
● Если автомобиль попал в серьезную аварию , замените узел сидений , в том
числе ремни , даже в случае отсутствия явных повреждений .
● Не пытайтесь установить , снять , модифицировать , разобрать или
утилизировать ремни безопасности . Автомобиль следует ремонтировать у
авторизованного дилера или в ремонтной мастерской Lexus, либо в другой
организации , имеющей соответствующую квалификацию и оснащение .
Неправильное обращение может привести к нарушениям в работе .
Page 43 of 700
431-1. Для безопасной эксплуатации
1
GS450h_300h_OM_OM99M55R_(RR)
Для безопасности и защиты

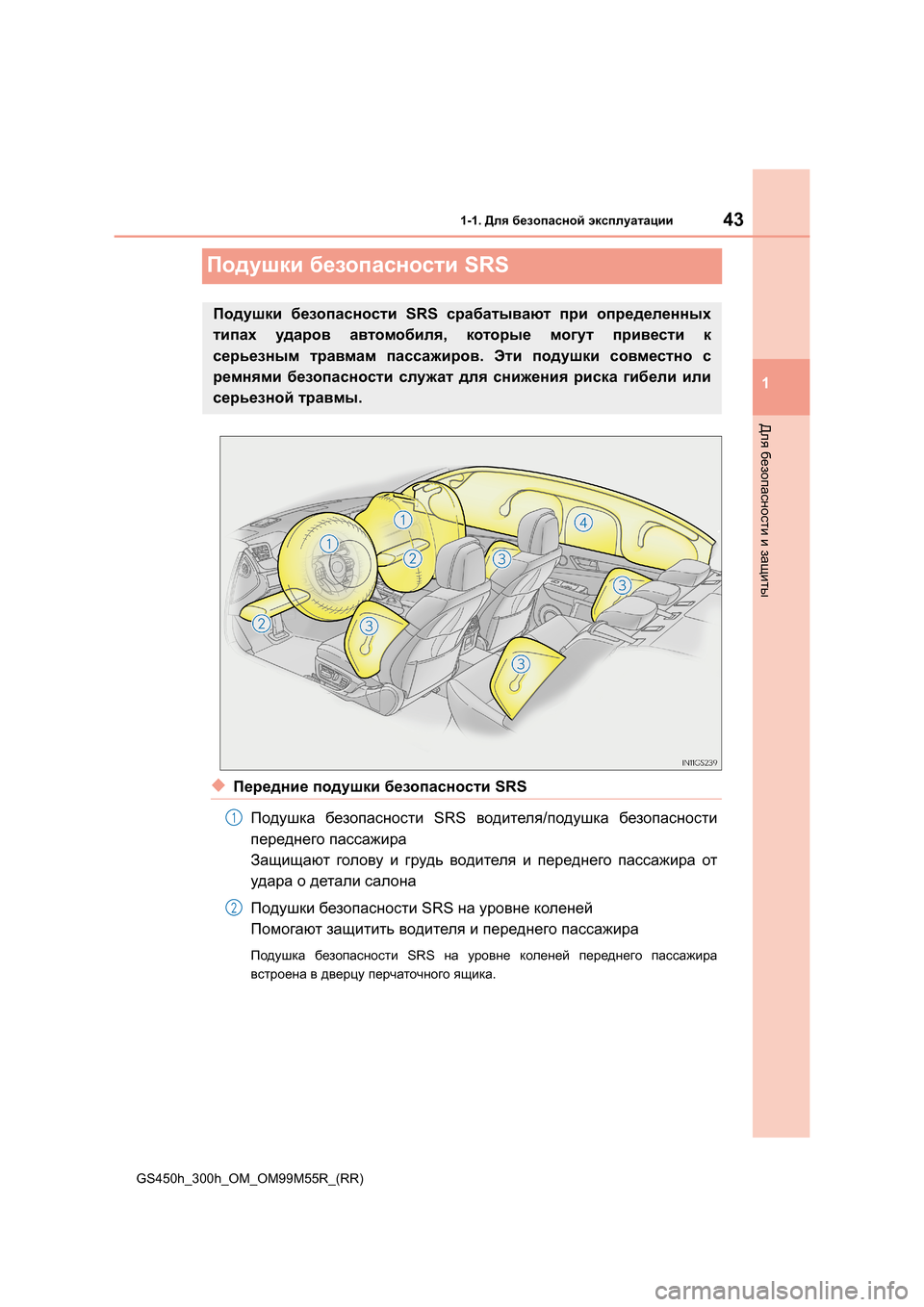

Подушки безопасности SRS
◆Передние подушки безопасности SRS
Подушка безопасности SRS водителя /подушка безопасности
переднего пассажира
Защищают голову и грудь водителя и переднего пассажира от
удара о детали салона
Подушки безопасности SRS на уровне коленей
Помогают защитить водителя и переднего пассажира
Подушка безопасности SRS на уровне коленей переднего пассажира
встроена в дверцу перчаточного ящика .
Подушки безопасности SRS срабатывают при определенных
типах ударов автомобиля , которые могут привести к
серьезным травмам пассажиров . Эти подушки совместно с
ремнями безопасности служат для снижения риска гибели или
серьезной травмы .
1
2
Page 44 of 700
441-1. Для безопасной эксплуатации
GS450h_300h_OM_OM99M55R_(RR)

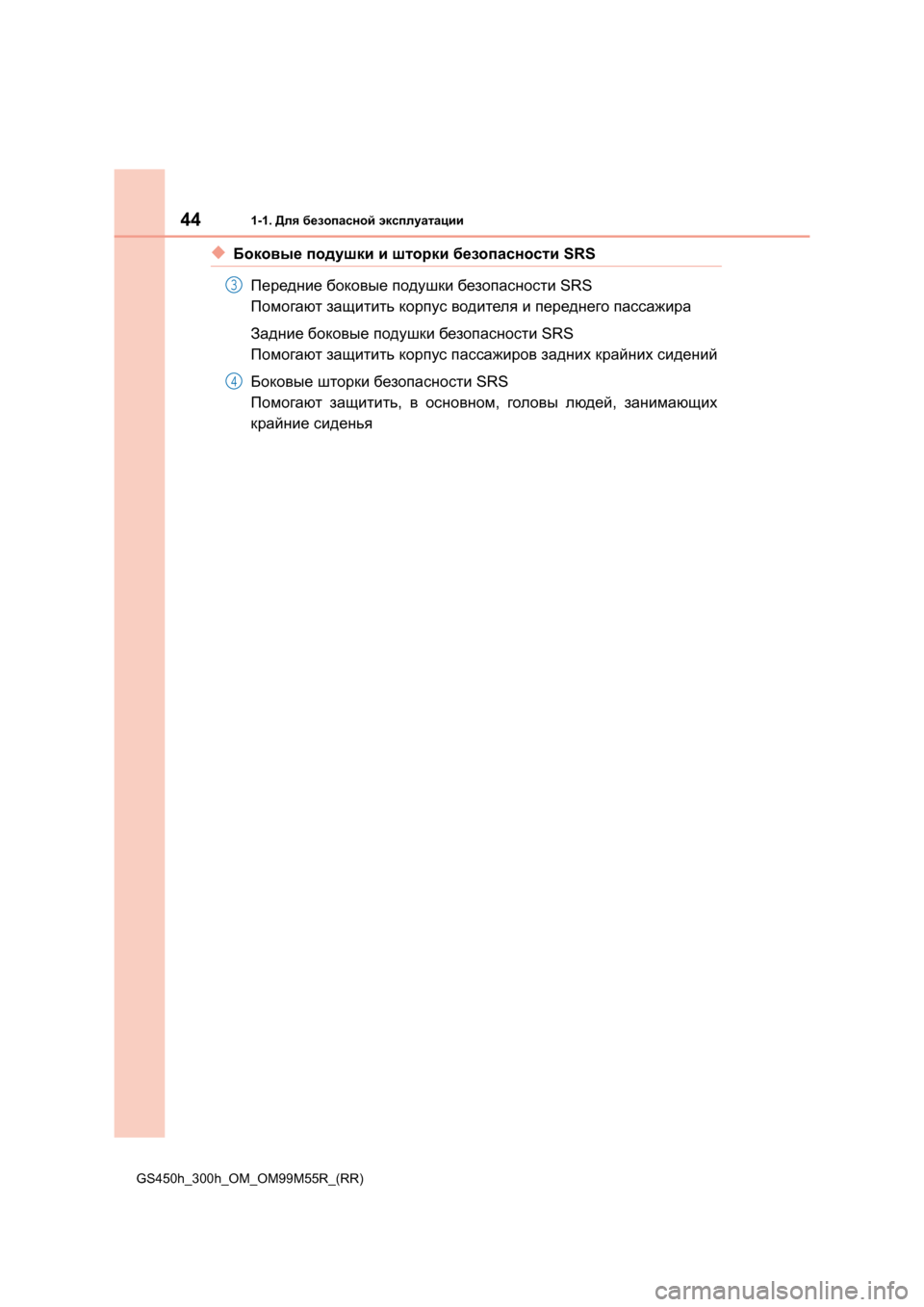

◆Боковые подушки и шторки безопасности SRS
Передние боковые подушки безопасности SRS
Помогают защитить корпус водителя и переднего пассажира
Задние боковые подушки безопасности SRS
Помогают защитить корпус пассажиров задних крайних сидений
Боковые шторки безопасности SRS
Помогают защитить , в основном , головы людей , занимающих
крайние сиденья
3
4
Page 45 of 700
451-1. Для безопасной эксплуатации
1
Для безопасности и защиты
GS450h_300h_OM_OM99M55R_(RR)

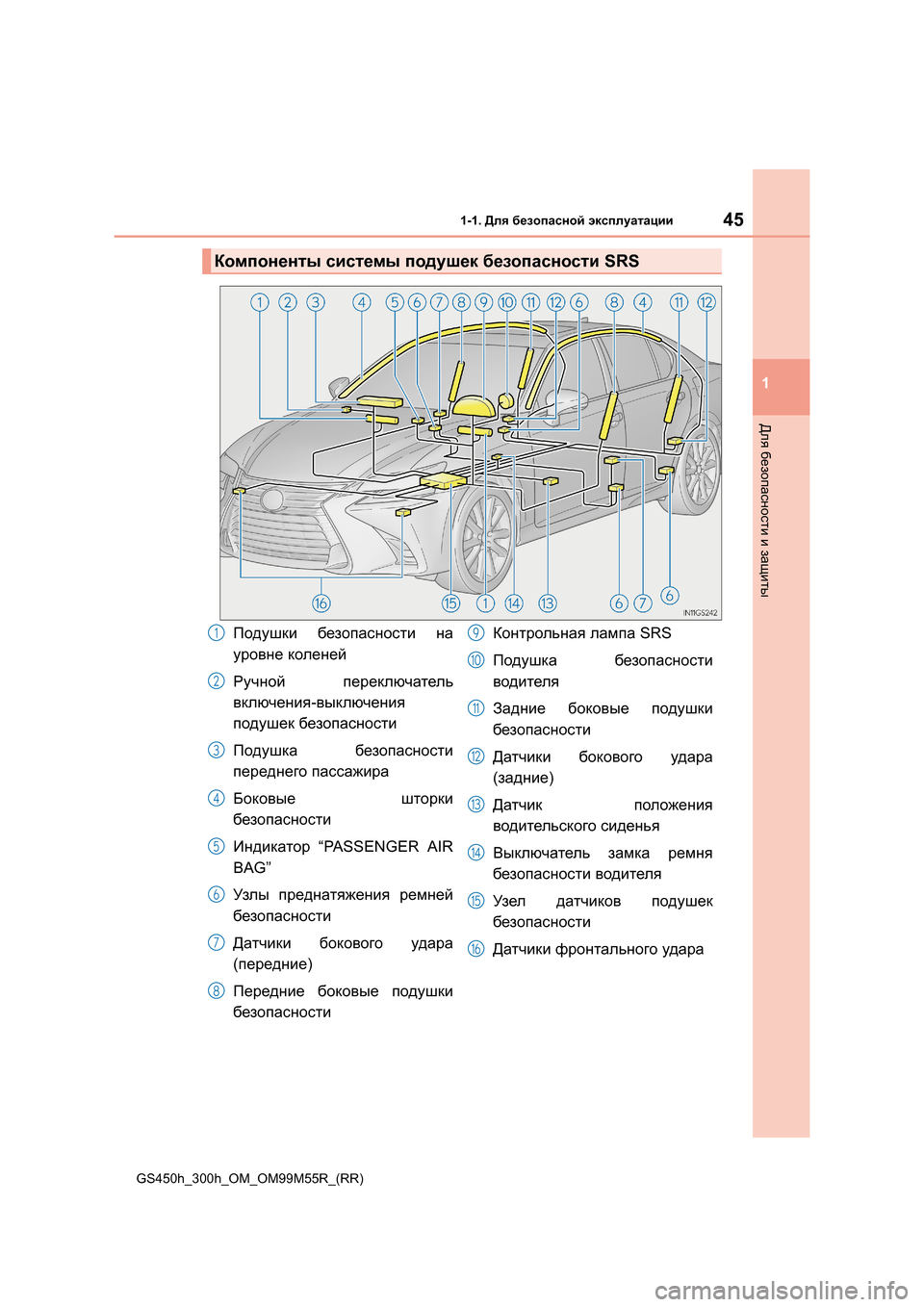

Компоненты системы подушек безопасности SRS
Подушки безопасности на
уровне коленей
Ручной переключатель
включения -выключения
подушек безопасности
Подушка безопасности
переднего пассажира
Боковые шторки
безопасности
Индикатор “PASSENGER AIR
BAG”
Узл ы преднатяжения ремней
безопасности
Датчики бокового удара
( передние )
Передние боковые подушки
безопасности Контрольная
лампа SRS
Подушка безопасности
водителя
Задние боковые подушки
безопасности
Датчики бокового удара
( задние )
Датчик положения
водительского сиденья
Выключатель замка ремня
безопасности водителя
Узел датчиков подушек
безопасности
Датчики фронтального удара1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Page 46 of 700
461-1. Для безопасной эксплуатации
GS450h_300h_OM_OM99M55R_(RR)

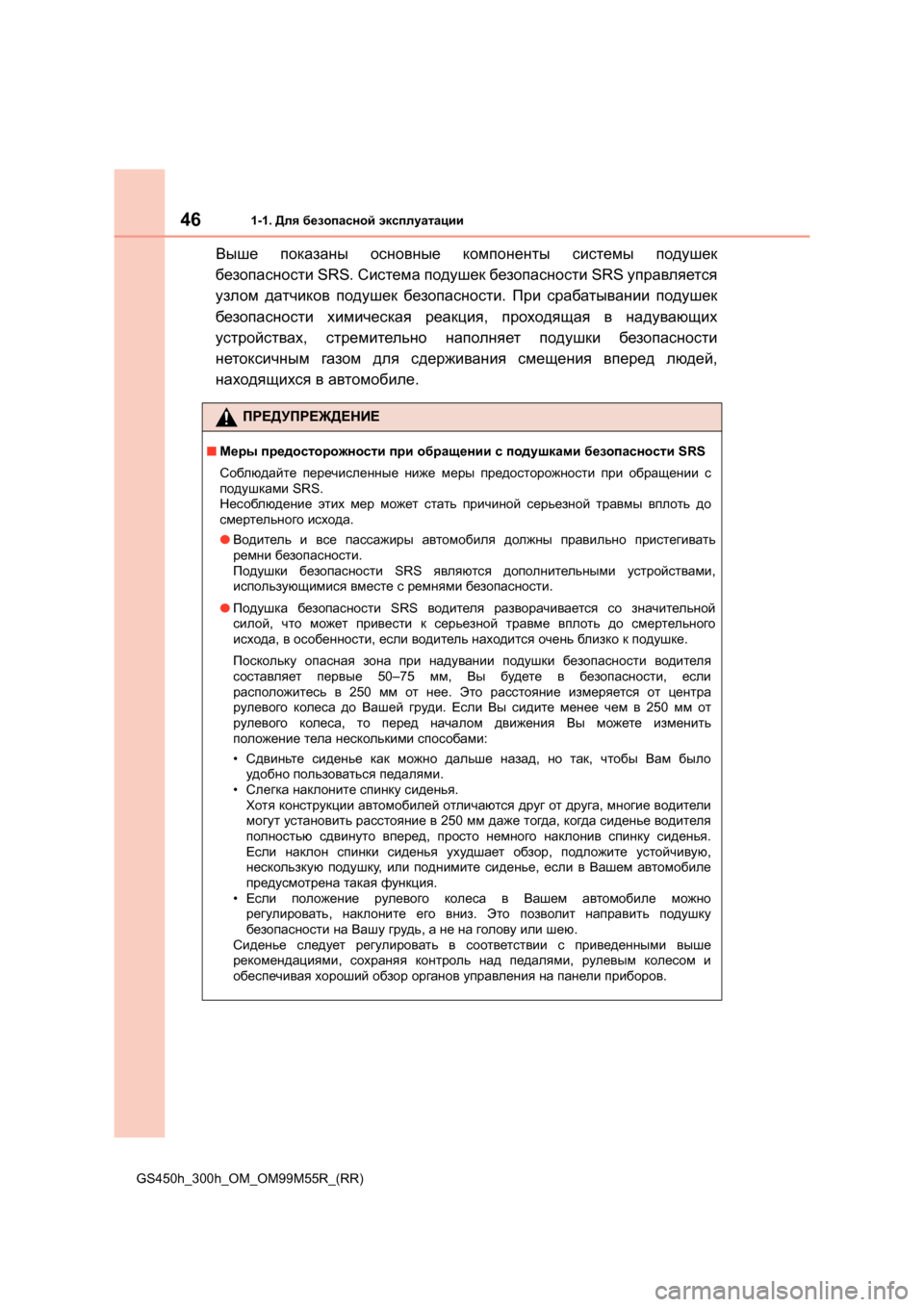

Выше показаны основные компоненты системы подушек
безопасности SRS. Система подушек безопасности SRS управляется
узлом датчиков подушек безопасности . При срабатывании подушек
безопасности химическая реакция , проходящая в надувающих
устройствах , стремительно наполняет подушки безопасности
нетоксичным газом для сдерживания смещения вперед людей ,
находящихся в автомобиле .
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
Соблюдайте перечисленные ниже меры предосторожности при обращении с
подушками SRS.
Несоблюдение этих мер может стать причиной серьезной травмы вплоть до
смертельного исхода .
● Водитель и все пассажиры автомобиля должны правильно пристегивать
ремни безопасности .
Подушки безопасности SRS являются дополнительными устройствами ,
использующимися вместе с ремнями безопасности .
● Подушка безопасности SRS водителя разворачивается со значительной
силой , что может привести к серьезной травме вплоть до смертельного
исхода , в особенности , если водитель находится очень близк о к подушке .
Поскольку опасная зона при надувании подушки безопасности водителя
составляет первые 50–75 мм, Вы будете в безопасности , если
расположитесь в 250 мм от нее . Это расстояние измеряется от центра
рулевого колеса до Вашей груди . Если Вы сидите менее чем в 250 мм от
рулевого колеса , то перед началом движения Вы можете изменить
положение тела несколькими способами :
• Сдвиньте сиденье как можно дальше назад , но так , чтобы Вам было
удобно пользоваться педалями .
• Слегка наклоните спинку сиденья .
Хотя конструкции автомобилей отличаются друг от друга , многие водители
могут установить расстояние в 250 мм даже тогда , когда сиденье водителя
полностью сдвинуто вперед , просто немного наклонив спинку сиденья .
Если наклон спинки сиденья ухудшает обзор , подложите устойчивую ,
нескользкую подушку , или поднимите сиденье , если в Вашем автомобиле
предусмотрена такая функция .
• Если положение рулевого колеса в Вашем автомобиле можно
регулировать , наклоните его вниз . Это позволит направить подушку
безопасности на Вашу грудь , а не на голову или шею .
Сиденье следует регулировать в соответствии с приведенными выше
рекомендациями , сохраняя контроль над педалями , рулевым колесом и
обеспечивая хороший обзор органов управления на панели приборов .
Page 47 of 700
471-1. Для безопасной эксплуатации
1
Для безопасности и защиты
GS450h_300h_OM_OM99M55R_(RR)

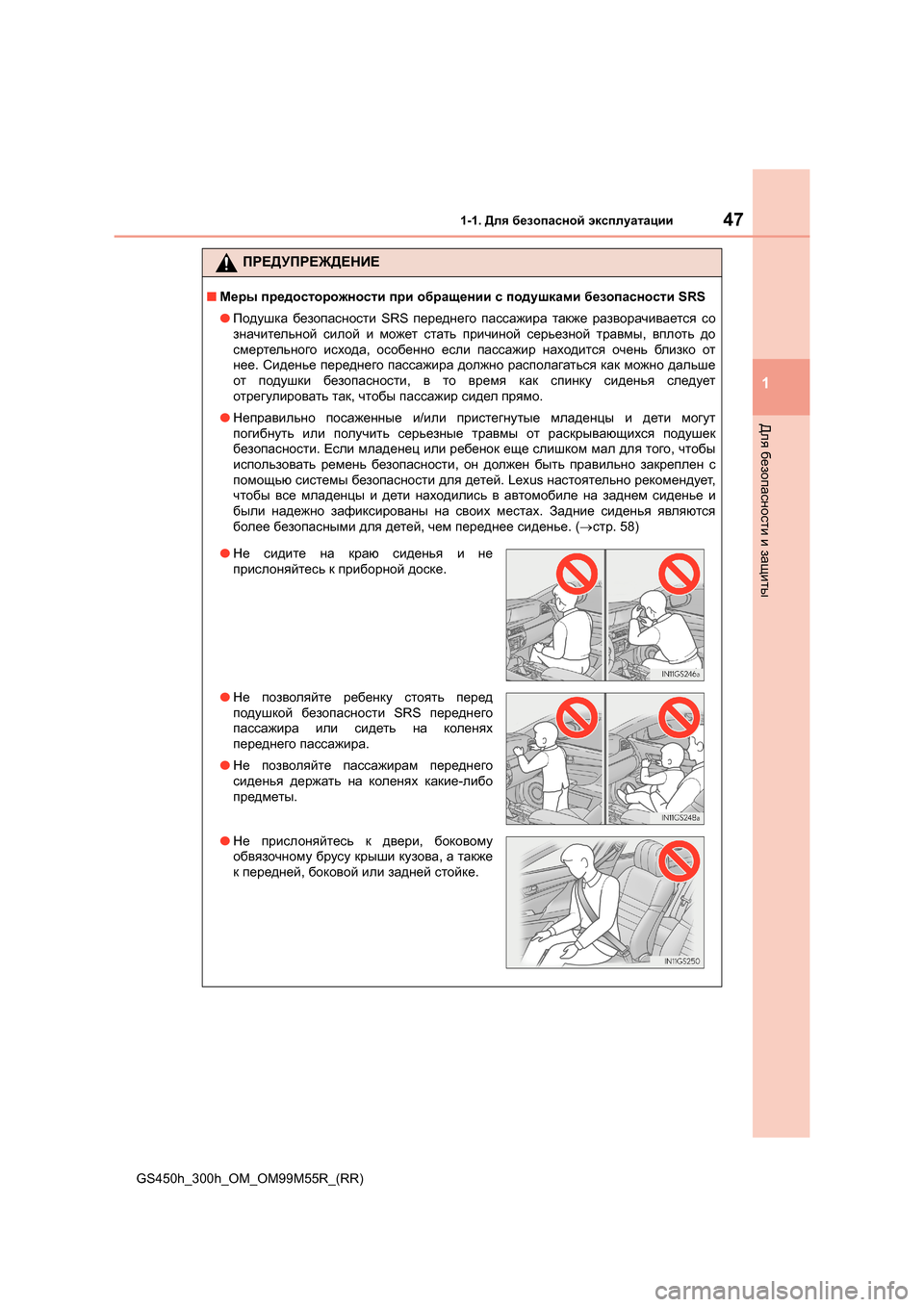

ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Подушка безопасности SRS переднего пассажира также разворачивается со
значительной силой и может стать причиной серьезной травмы , вплоть до
смертельного исхода , особенно если пассажир находится очень близко от
нее . Сиденье переднего пассажира должно располагаться как можно дальше
от подушки безопасности , в то время как спинку сиденья следует
отрегулировать так , чтобы пассажир сидел прямо .
● Неправильно посаженные и/или пристегнутые младенцы и дети могут
погибнуть или получить серьезные травмы от раскрывающихся подушек
безопасности . Если младенец или ребенок еще слишком мал для того , чтобы
использовать ремень безопасности , он должен быть правильно закреплен с
помощью системы безопасности для детей . Lexus настоятельно рекомендует ,
чтобы все младенцы и дети находились в автомобиле на заднем сиденье и
были надежно зафиксированы на своих местах . Задние сиденья являются
более безопасными для детей , чем переднее сиденье . (→ стр . 58)
●Не сидите на краю сиденья и не
прислоняйтесь к приборной доске .
● Не позволяйте ребенку стоять перед
подушкой безопасности SRS переднего
пассажира или сидеть на коленях
переднего пассажира .
● Не позволяйте пассажирам переднего
сиденья держать на коленях какие -либо
предметы .
● Не прислоняйтесь к двери , боковому
обвязочному брусу крыши кузова , а также
к передней , боковой или задней стойке .
Page 48 of 700

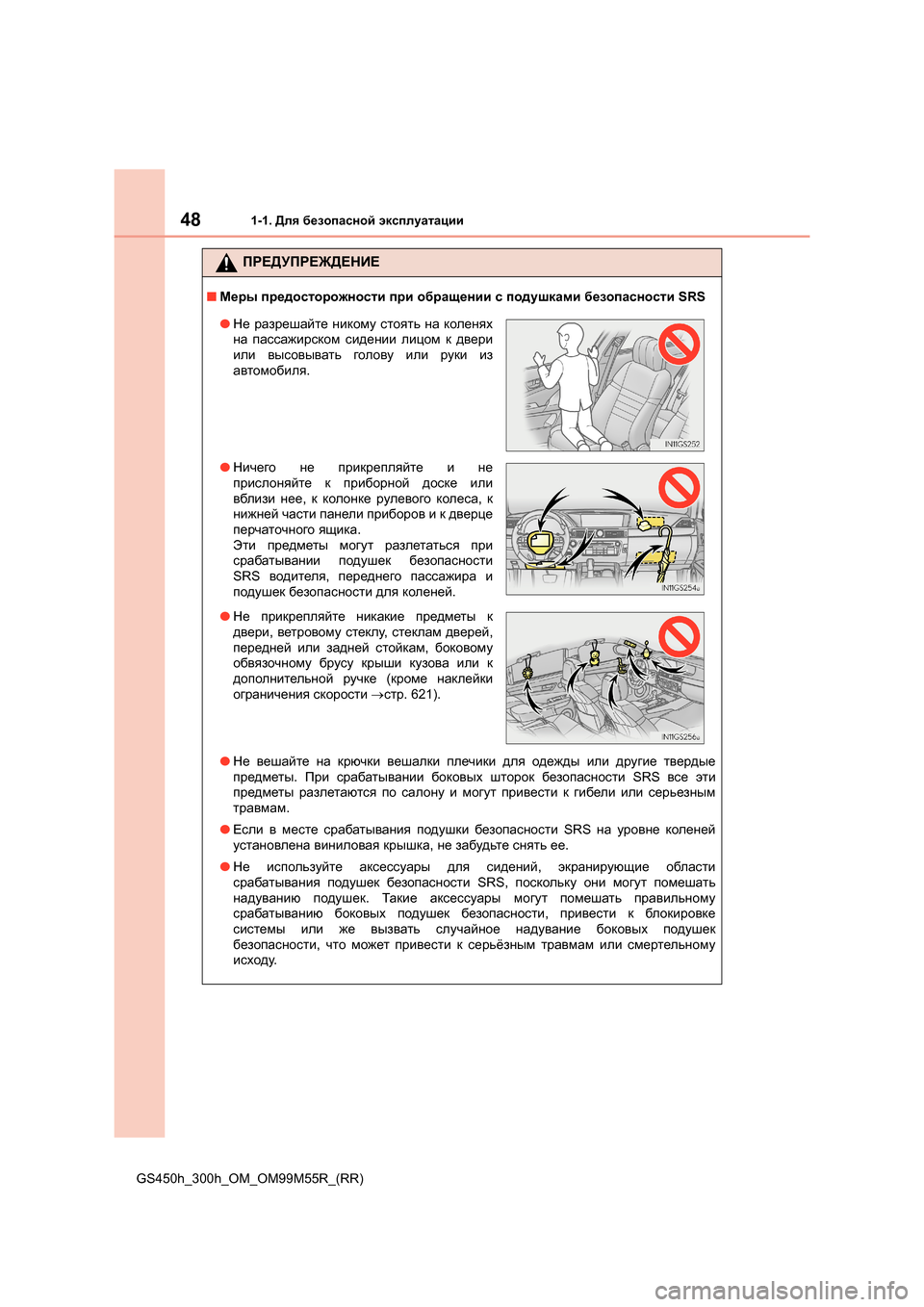

481-1. Для безопасной эксплуатации
GS450h_300h_OM_OM99M55R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Не вешайте на крючки вешалки плечики для одежды или другие твердые
предметы . При срабатывании боковых шторок безопасности SRS все эти
предметы разлетаются по салону и могут привести к гибели или серьезным
травмам .
● Если в месте срабатывания подушки безопасности SRS на уровне коленей
установлена виниловая крышка , не забудьте снять ее .
● Не используйте аксессуары для сидений , экранирующие области
срабатывания подушек безопасности SRS, поскольку они могут помешать
надуванию подушек . Такие аксессуары могут помешать правильному
срабатыванию боковых подушек безопасности , привести к бл окировк е
системы или же вызвать случайное надувание боковых подушек
безопасности , что может привести к серьёзным травмам или смертельному
исходу .
●Не разрешайте никому стоять на коленях
на пассажирском сидении лицом к двери
или высовывать голову или руки из
автомобиля .
● Ничего не прикрепляйте и не
прислоняйте к приборной доске или
вблизи нее , к колонке рулевого колеса , к
нижней части панели приборов и к дверце
перчаточного ящика .
Эти предметы могут разлетаться при
срабатывании подушек безопасности
SRS водителя , переднего пассажира и
подушек безопасности для коленей .
● Не прикрепляйте никакие предметы к
двери , ветровому стеклу , стеклам дверей ,
передней или задней стойкам , боковому
обвязочному брусу крыши кузова или к
дополнительной ручке (кроме наклейки
ограничения скорости → стр . 621).

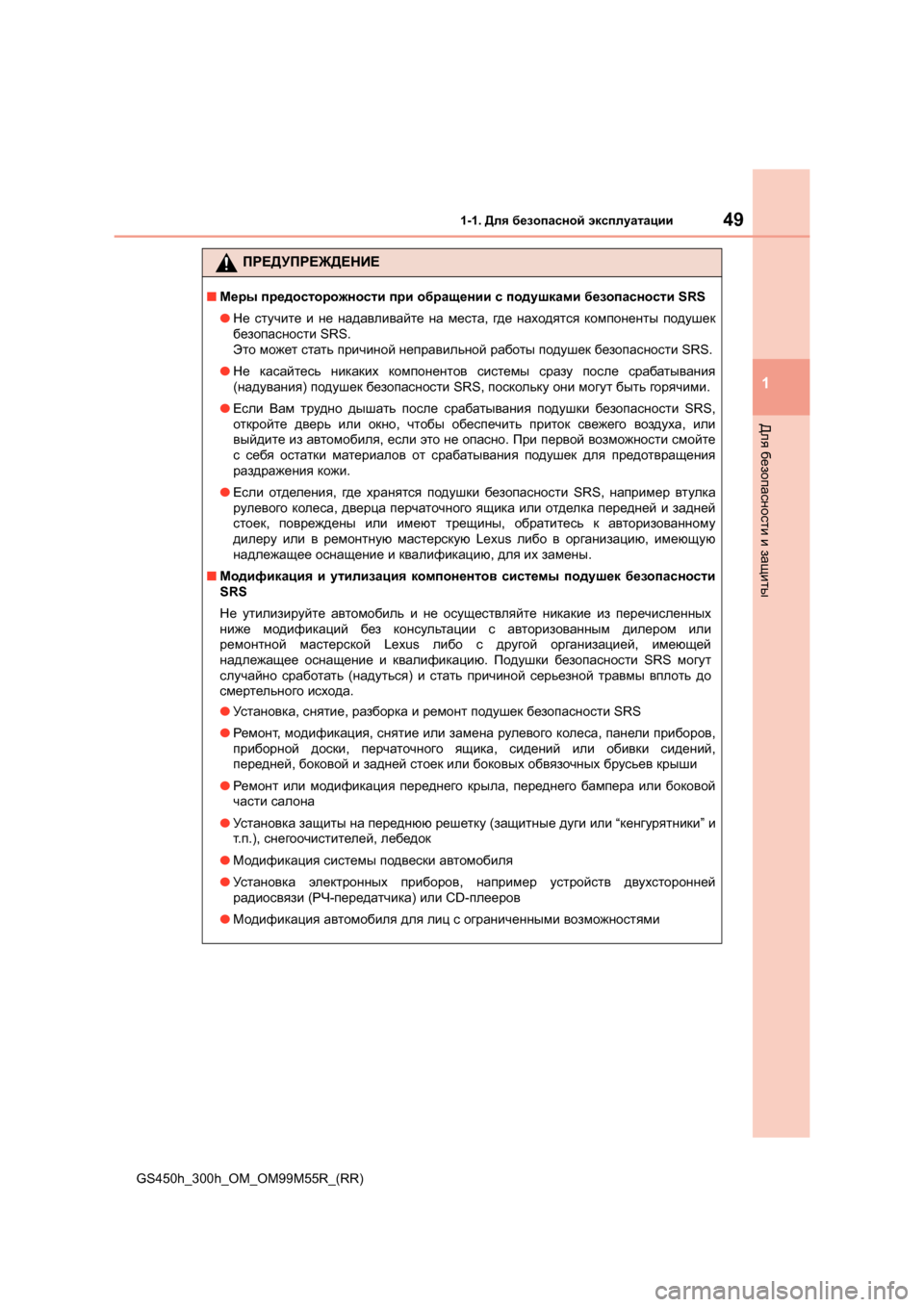

Page 49 of 700
491-1. Для безопасной эксплуатации
1
Для безопасности и защиты
GS450h_300h_OM_OM99M55R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Не стучите и не надавливайте на места , где находятся компоненты подушек
безопасности SRS.
Это может стать причиной неправильной работы подушек безопасности SRS.
● Не касайтесь никаких компонентов системы сразу после срабатывания
( надувания ) подушек безопасности SRS, поскольку они могут быть горячими .
● Если Вам трудно дышать после срабатывания подушки безопасности SRS,
откройте дверь или окно , чтобы обеспечить приток свежего воздуха , или
выйдите из автомобиля , если это не опасно . При первой возможности смойте
с себя остатки материалов от срабатывания подушек для предотвращения
раздражения кожи .
● Если отделения , где хранятся подушки безопасности SRS, например втулка
рулевого колеса , дверца перчаточного ящика или отделка передней и задней
стоек , повреждены или имеют трещины , обратитесь к авторизованному
дилеру или в ремонтную мастерскую Lexus либо в организацию , имеющую
надлежащее оснащение и квалификацию , для их замены .
■ Модификация и утилизация компонентов системы подушек безопасности
SRS
Не утилизируйте автомобиль и не осуществляйте никакие из перечисленных
ниже модификаций без консультации с авторизованным дилером или
ремонтной мастерской Lexus либо с другой организацией , имеющей
надлежащее оснащение и квалификацию . Подушки безопасности SRS могут
случайно сработать (надуться ) и стать причиной серьезной травмы вплоть до
смертельного исхода .
● Ус т а н о в к а , снятие , разборка и ремонт подушек безопасности SRS
● Ремон т , модификация , снятие или замена рулевого колеса , панели приборов ,
приборной доски , перчаточного ящика , сидений или обивки сидений ,
передней , боковой и задней стоек или боковых обвязочных брусьев крыши
● Ремон т или модификация переднего крыла , переднего бампера или боковой
части салона
● Ус т а н о в к а защиты на переднюю решетку (защитные дуги или “кенгурятники ” и
т .п .), снегоочистителей , лебедок
● Модификация системы подвески автомобиля
● Ус т а н о в к а электронных приборов , например устройств двухсторонней
радиосвязи (РЧ -передатчика ) или CD- плееров
● Модификация автомобиля для лиц с ограниченными возможностями

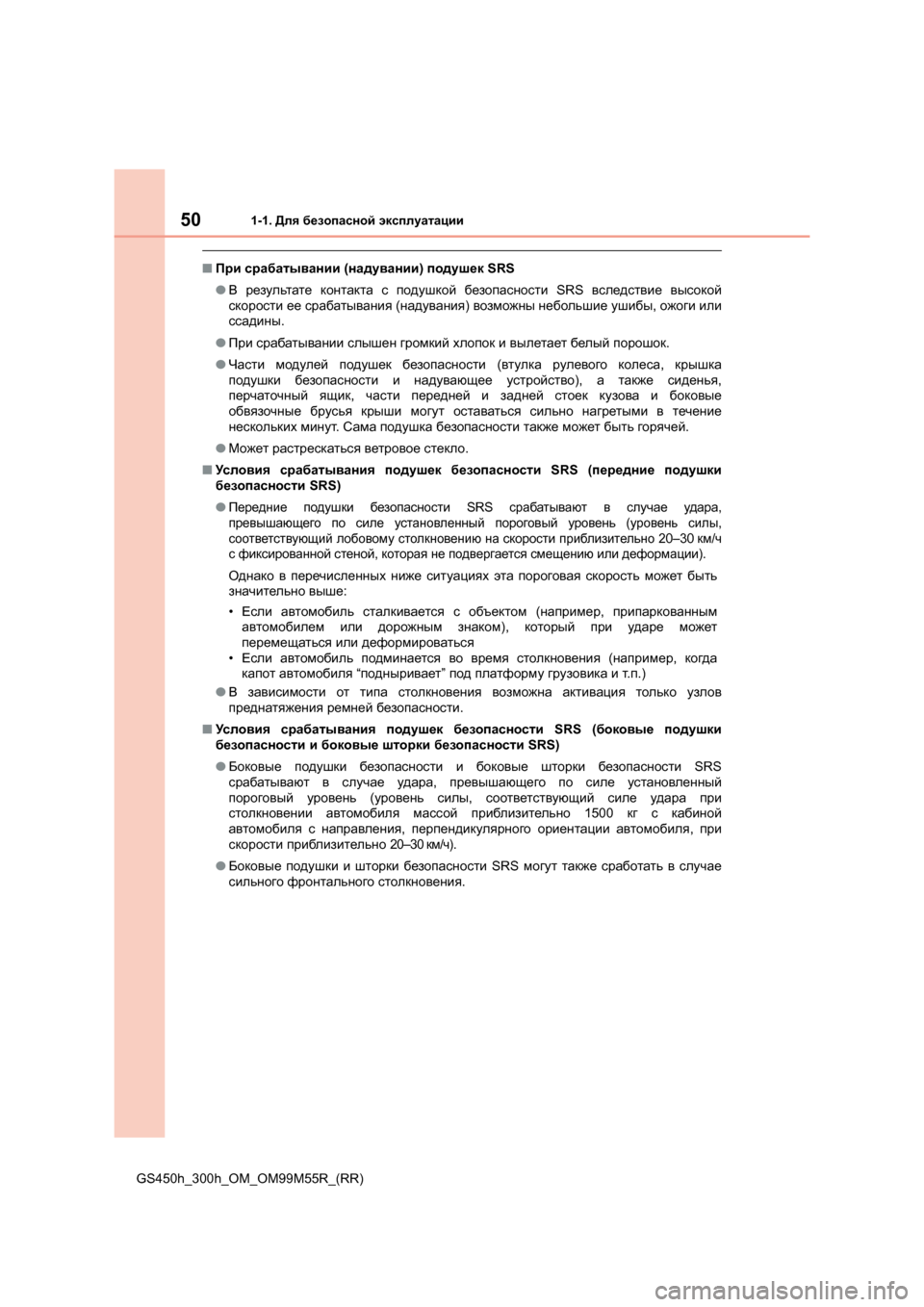

Page 50 of 700
501-1. Для безопасной эксплуатации
GS450h_300h_OM_OM99M55R_(RR)
■ При срабатывании (надувании ) подушек SRS
● В результате контакта с подушкой безопасности SRS вследствие высокой
скорости ее срабатывания (надувания ) возможны небольшие ушибы , ожоги или
ссадины .
● При срабатывании слышен громкий хлопок и вылетает белый порошок .
● Части модулей подушек безопасности (втулка рулевого колеса , крышка
подушки безопасности и надувающее устройство ), а также сиденья ,
перчаточный ящик , части передней и задней стоек кузова и боковые
обвязочные брусья крыши могут оставаться сильно нагретыми в течение
нескольких минут . Сама подушка безопасности также может быть горячей .
● Может растрескаться ветровое стекло .
■ Условия срабатывания подушек безопасности SRS (передние подушки
безопасности SRS)
●
Передние подушки безопасности SRS срабатывают в случае удара ,
превышающего по силе установленный пороговый уровень (уровень силы ,
соответствующий лобовому столкновению на скорости приблизительно 20–30км/ч
с фиксированной стеной , которая не подвергается смещению или деформации ).
Однако в перечисленных ниже ситуациях эта пороговая скорость может быть
значительно выше :
• Если автомобиль сталкивается с объектом (например , припаркованным
автомобилем или дорожным знаком ), который при ударе может
перемещаться или деформироваться
• Если автомобиль подминается во время столкновения (например , когда
капот автомобиля “подныривает ” под платформу грузовика и т .п .)
● В зависимости от типа столкновения возможна активация только узлов
преднатяжения ремней безопасности .
■ Условия срабатывания подушек безопасности SRS (боковые подушки
безопасности и боковые шторки безопасности SRS)
● Боковые подушки безопасности и боковые шторки безопасности SRS
срабатывают в случае удара , превышающего по силе установленный
пороговый уровень (уровень силы , соответствующий силе удара при
столкновении автомобиля массой приблизительно 1500 кг с кабиной
автомобиля с направления , перпендикулярного ориентации автомобиля , при
скорости приблизительно 20–30 км/ч ).
● Боковые подушки и шторки безопасности SRS могут также сработать в случае
сильного фронтального столкновения .
