Lexus GS450h 2017 Navigationshandbuch (in German)

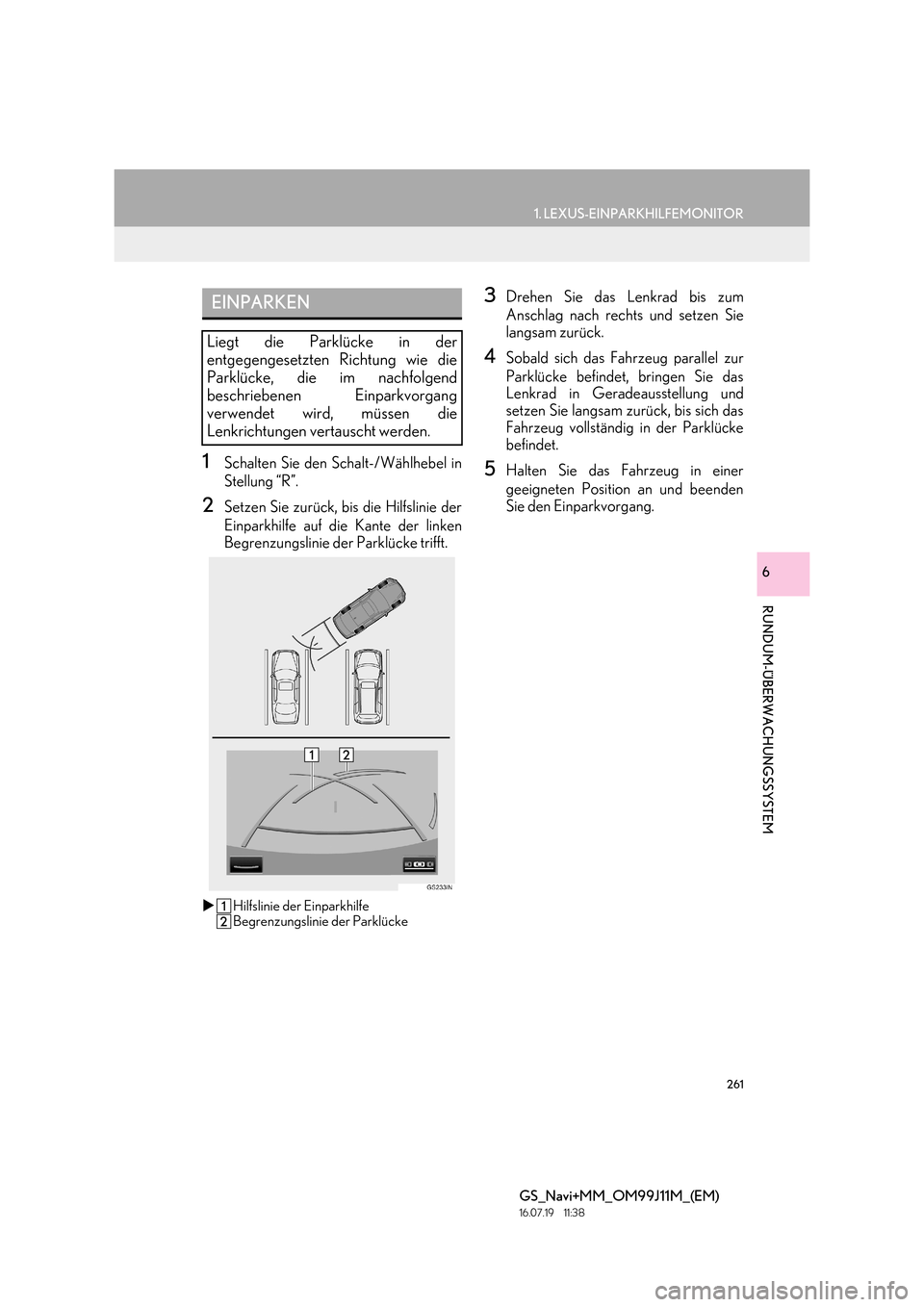

261
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
6
1Schalten Sie den Schalt-/Wählhebel in
Stellung “R”.
2Setzen Sie zurück, bis die Hilfslinie der
Einparkhilfe auf die Kante der linken
Begrenzungslinie der Parklücke trifft.
XHilfslinie der Einparkhilfe
Begrenzungslinie der Parklücke
3Drehen Sie das Lenkrad bis zum
Anschlag nach rechts und setzen Sie
langsam zurück.
4Sobald sich das Fahrzeug parallel zur
Parklücke befindet, bringen Sie das
Lenkrad in Geradeausstellung und
setzen Sie langsam zurück, bis sich das
Fahrzeug vollständig in der Parklücke
befindet.
5Halten Sie das Fahrzeug in einer
geeigneten Position an und beenden
Sie den Einparkvorgang.
EINPARKEN
Liegt die Parklücke in der
entgegengesetzten Richtung wie die
Parklücke, die im nachfolgend
beschriebenen Einparkvorgang
verwendet wird, müssen die
Lenkrichtungen vertauscht werden.

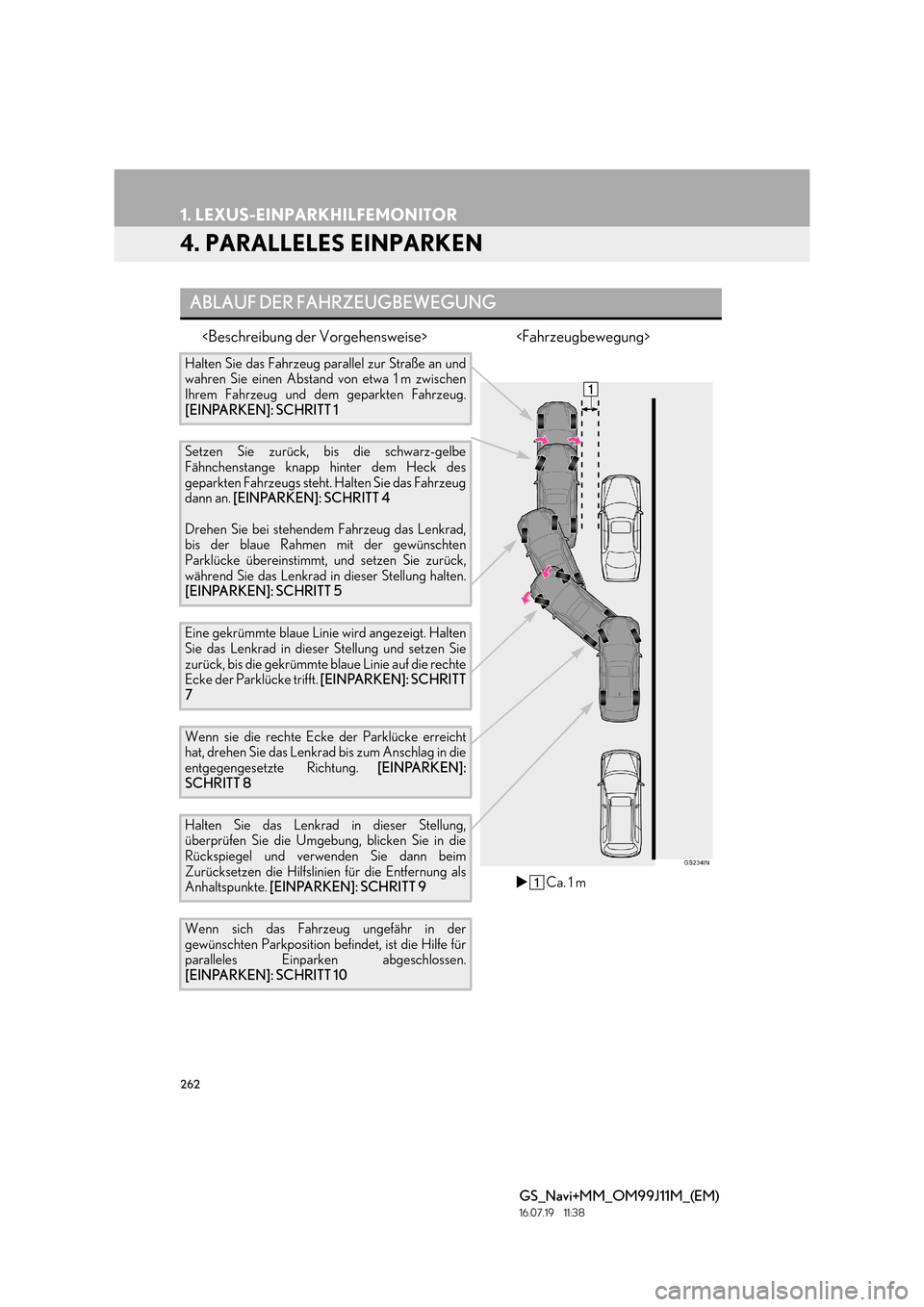

262
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
4. PARALLELES EINPARKEN

ABLAUF DER FAHRZEUGBEWEGUNG
Halten Sie das Fahrzeug parallel zur Straße an und
wahren Sie einen Abstand von etwa 1 m zwischen
Ihrem Fahrzeug und dem geparkten Fahrzeug.
[EINPARKEN]: SCHRITT 1
Setzen Sie zurück, bis die schwarz-gelbe
Fähnchenstange knapp hinter dem Heck des
geparkten Fahrzeugs steht. Halten Sie das Fahrzeug
dann an. [EINPARKEN]: SCHRITT 4
Drehen Sie bei stehendem Fahrzeug das Lenkrad,
bis der blaue Rahmen mit der gewünschten
Parklücke übereinstimmt, und setzen Sie zurück,
während Sie das Lenkrad in dieser Stellung halten.
[EINPARKEN]: SCHRITT 5
Eine gekrümmte blaue Linie wird angezeigt. Halten
Sie das Lenkrad in dieser Stellung und setzen Sie
zurück, bis die gekrümmte blaue Linie auf die rechte
Ecke der Parklücke trifft. [EINPARKEN]: SCHRITT
7
Wenn sie die rechte Ecke der Parklücke erreicht
hat, drehen Sie das Lenkrad bis zum Anschlag in die
entgegengesetzte Richtung. [EINPARKEN]:
SCHRITT 8
Halten Sie das Lenkrad in dieser Stellung,
überprüfen Sie die Umgebung, blicken Sie in die
Rückspiegel und verwenden Sie dann beim
Zurücksetzen die Hilfslinien für die Entfernung als
Anhaltspunkte. [EINPARKEN]: SCHRITT 9
Wenn sich das Fahrzeug ungefähr in der
gewünschten Parkposition befindet, ist die Hilfe für
paralleles Einparken abgeschlossen.
[EINPARKEN]: SCHRITT 10
XCa. 1 m

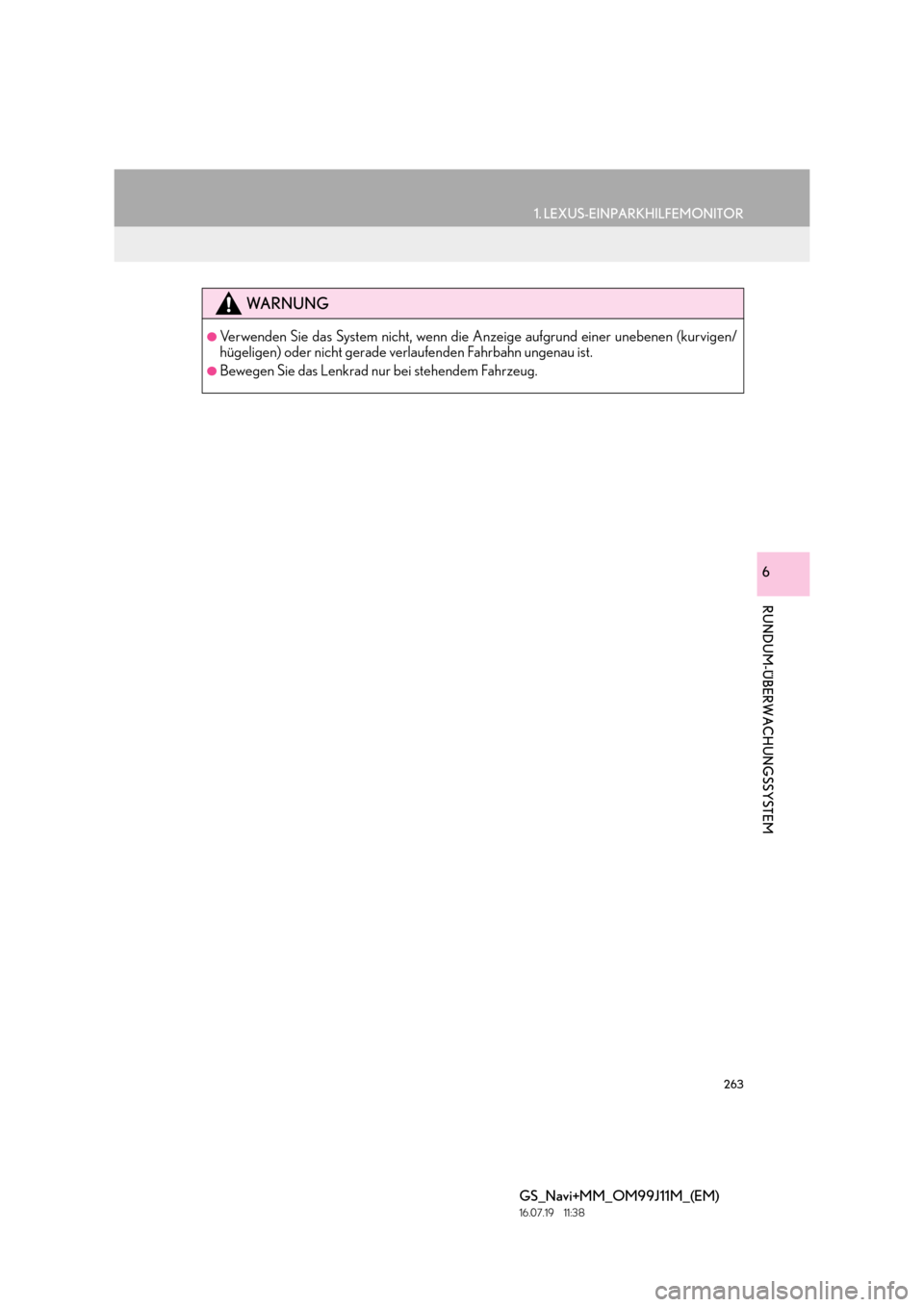

263
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
6
WA R N U N G
●Verwenden Sie das System nicht, wenn die Anzeige aufgrund einer unebenen (kurvigen/
hügeligen) oder nicht gerade verlaufenden Fahrbahn ungenau ist.
●Bewegen Sie das Lenkrad nur bei stehendem Fahrzeug.

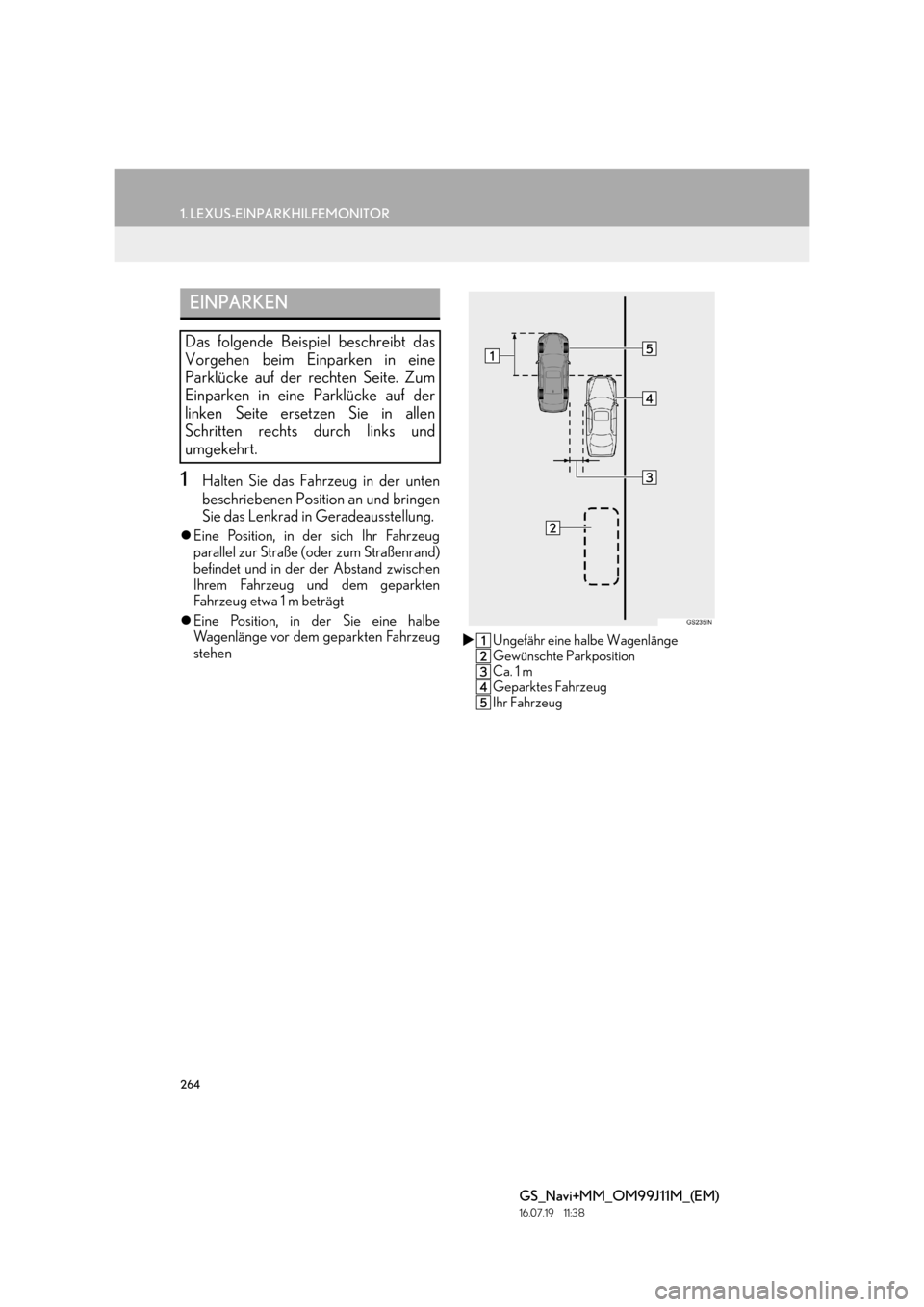

264
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
1Halten Sie das Fahrzeug in der unten
beschriebenen Position an und bringen
Sie das Lenkrad in Geradeausstellung.
zEine Position, in der sich Ihr Fahrzeug
parallel zur Straße (oder zum Straßenrand)
befindet und in der der Abstand zwischen
Ihrem Fahrzeug und dem geparkten
Fahrzeug etwa 1 m beträgt
z Eine Position, in der Sie eine halbe
Wagenlänge vor dem geparkten Fahrzeug
stehen
X Ungefähr eine halbe Wagenlänge
Gewünschte Parkposition
Ca. 1 m
Geparktes Fahrzeug
Ihr Fahrzeug
EINPARKEN
Das folgende Beispiel beschreibt das
Vorgehen beim Einparken in eine
Parklücke auf der rechten Seite. Zum
Einparken in eine Parklücke auf der
linken Seite ersetzen Sie in allen
Schritten rechts durch links und
umgekehrt.

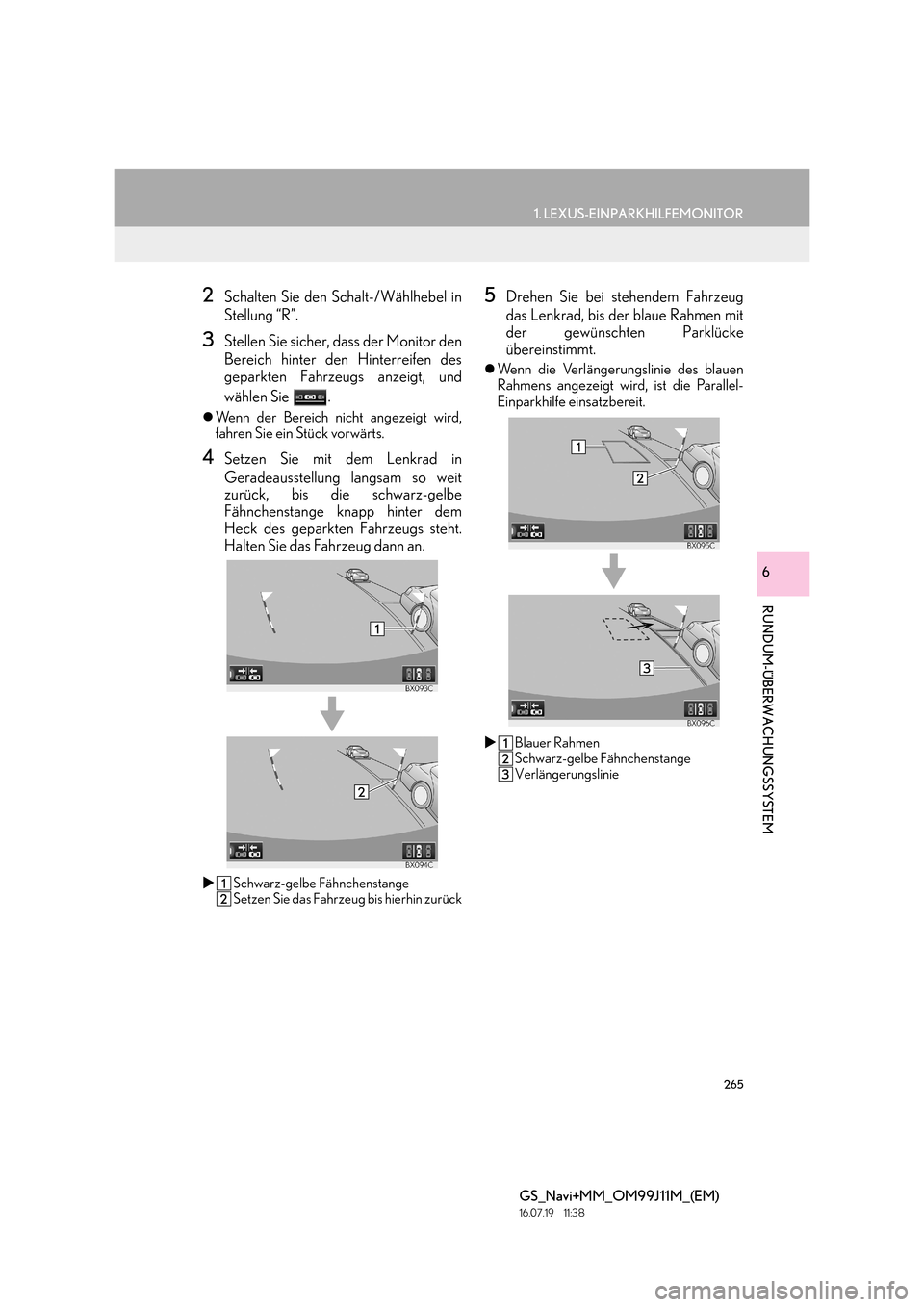

265
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
6
2Schalten Sie den Schalt-/Wählhebel in
Stellung “R”.
3Stellen Sie sicher, dass der Monitor den
Bereich hinter den Hinterreifen des
geparkten Fahrzeugs anzeigt, und
wählen Sie .
zWenn der Bereich nicht angezeigt wird,
fahren Sie ein Stück vorwärts.
4Setzen Sie mit dem Lenkrad in
Geradeausstellung langsam so weit
zurück, bis die schwarz-gelbe
Fähnchenstange knapp hinter dem
Heck des geparkten Fahrzeugs steht.
Halten Sie das Fahrzeug dann an.
X Schwarz-gelbe Fähnchenstange
Setzen Sie das Fahrzeug bis hierhin zurück
5Drehen Sie bei stehendem Fahrzeug
das Lenkrad, bis der blaue Rahmen mit
der gewünschten Parklücke
übereinstimmt.
zWenn die Verlängerungslinie des blauen
Rahmens angezeigt wird, ist die Parallel-
Einparkhilfe einsatzbereit.
X Blauer Rahmen
Schwarz-gelbe Fähnchenstange
Verlängerungslinie

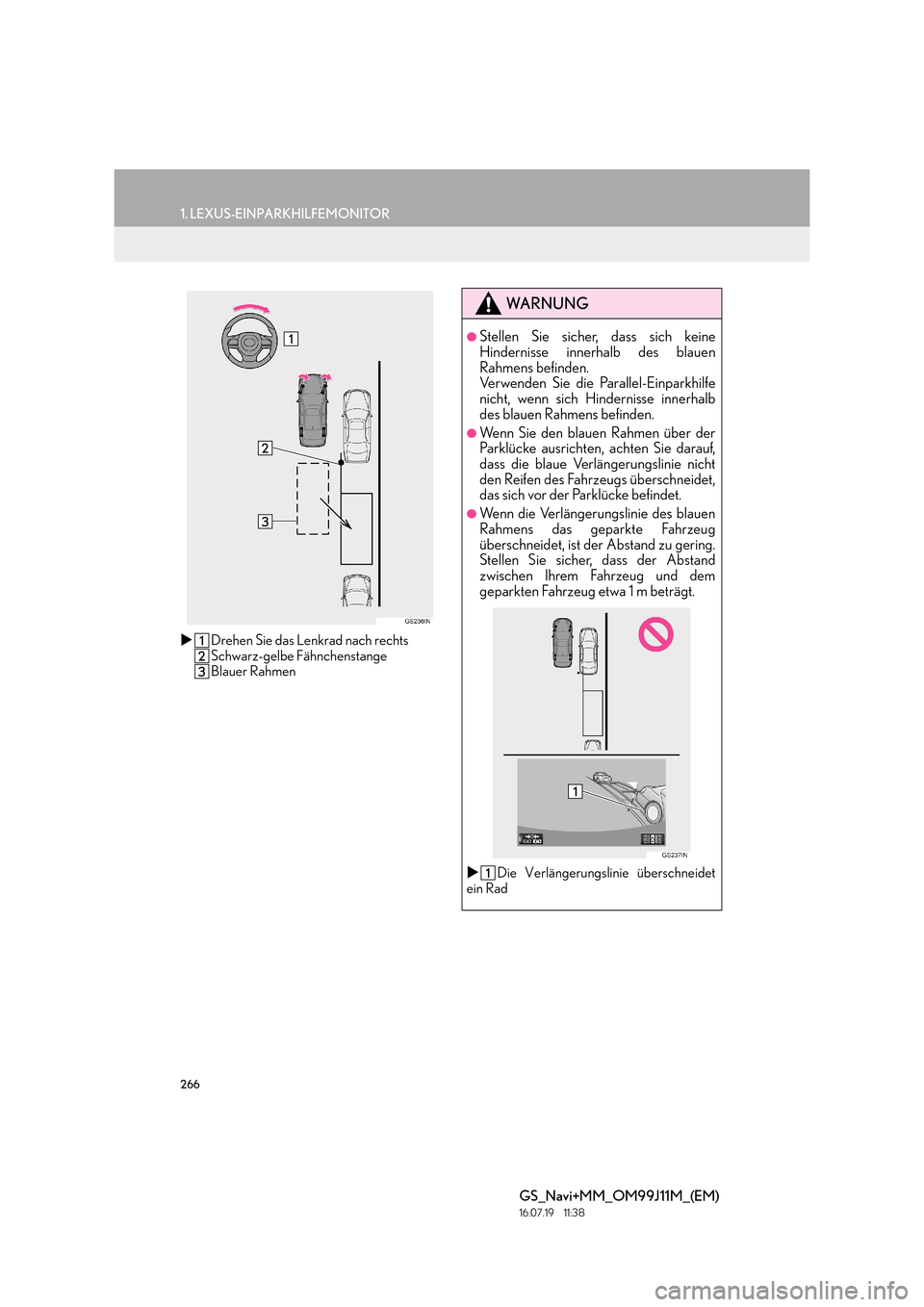

266
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
XDrehen Sie das Lenkrad nach rechts
Schwarz-gelbe Fähnchenstange
Blauer Rahmen
WA R N U N G
●Stellen Sie sicher, dass sich keine
Hindernisse innerhalb des blauen
Rahmens befinden.
Verwenden Sie die Parallel-Einparkhilfe
nicht, wenn sich Hindernisse innerhalb
des blauen Rahmens befinden.
●Wenn Sie den blauen Rahmen über der
Parklücke ausrichten, achten Sie darauf,
dass die blaue Verlängerungslinie nicht
den Reifen des Fahrzeugs überschneidet,
das sich vor der Parklücke befindet.
●Wenn die Verlängerungslinie des blauen
Rahmens das geparkte Fahrzeug
überschneidet, ist der Abstand zu gering.
Stellen Sie sicher, dass der Abstand
zwischen Ihrem Fahrzeug und dem
geparkten Fahrzeug etwa 1 m beträgt.
XDie Verlängerungslinie überschneidet
ein Rad

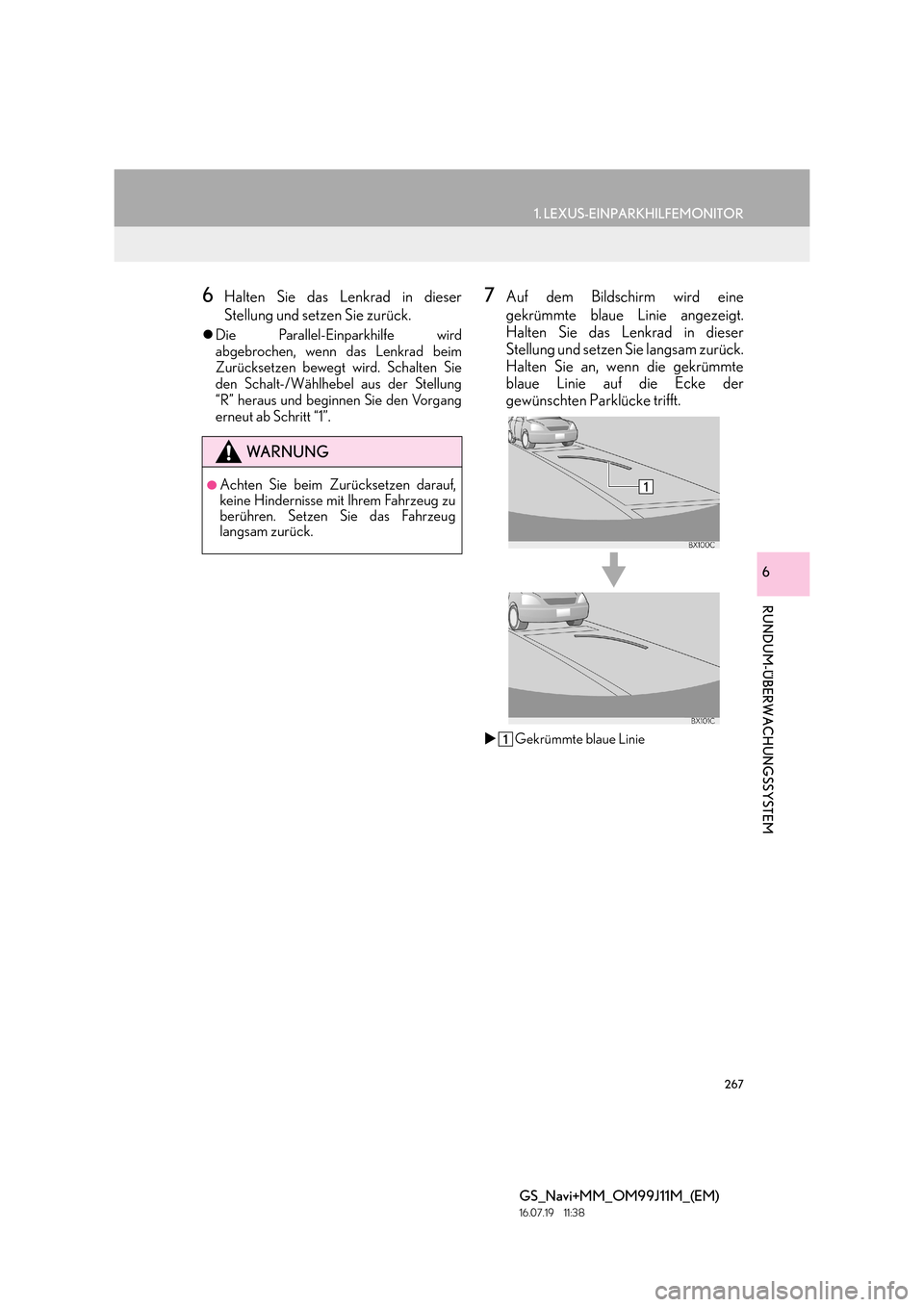

267
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
6
6Halten Sie das Lenkrad in dieser
Stellung und setzen Sie zurück.
zDie Parallel-Einparkhilfe wird
abgebrochen, wenn das Lenkrad beim
Zurücksetzen bewegt wird. Schalten Sie
den Schalt-/Wählhebel aus der Stellung
“R” heraus und beginnen Sie den Vorgang
erneut ab Schritt “1”.
7Auf dem Bildschirm wird eine
gekrümmte blaue Linie angezeigt.
Halten Sie das Lenkrad in dieser
Stellung und setzen Sie langsam zurück.
Halten Sie an, wenn die gekrümmte
blaue Linie auf die Ecke der
gewünschten Parklücke trifft.
X Gekrümmte blaue Linie
WA R N U N G
●Achten Sie beim Zurücksetzen darauf,
keine Hindernisse mit Ihrem Fahrzeug zu
berühren. Setzen Sie das Fahrzeug
langsam zurück.

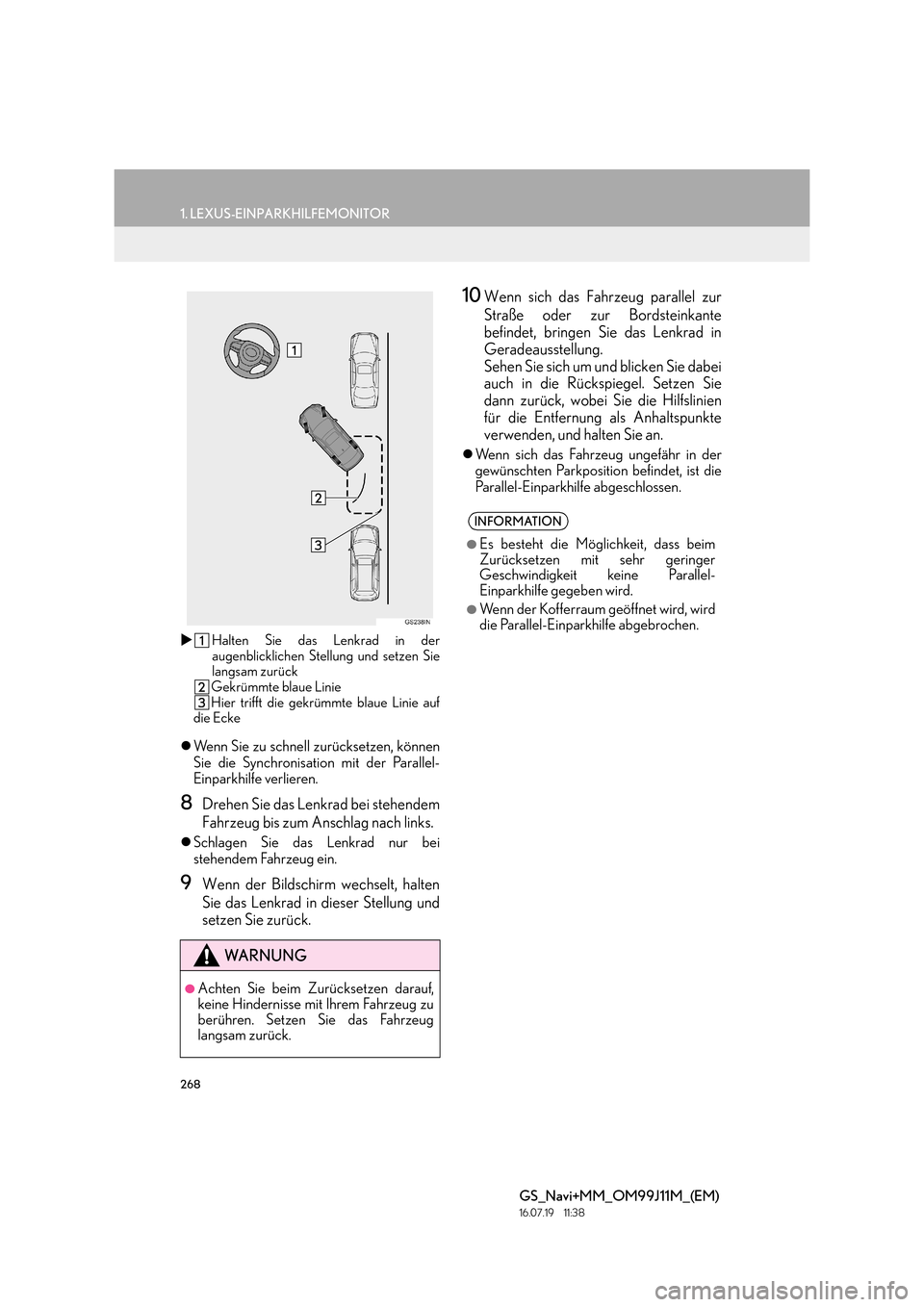

268
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
XHalten Sie das Lenkrad in der
augenblicklichen Stellung und setzen Sie
langsam zurück
Gekrümmte blaue Linie
Hier trifft die gekrümmte blaue Linie auf
die Ecke
z Wenn Sie zu schnell zurücksetzen, können
Sie die Synchronisation mit der Parallel-
Einparkhilfe verlieren.
8Drehen Sie das Lenkrad bei stehendem
Fahrzeug bis zum Anschlag nach links.
zSchlagen Sie das Lenkrad nur bei
stehendem Fahrzeug ein.
9Wenn der Bildschirm wechselt, halten
Sie das Lenkrad in dieser Stellung und
setzen Sie zurück.
10Wenn sich das Fahrzeug parallel zur
Straße oder zur Bordsteinkante
befindet, bringen Sie das Lenkrad in
Geradeausstellung.
Sehen Sie sich um und blicken Sie dabei
auch in die Rückspiegel. Setzen Sie
dann zurück, wobei Sie die Hilfslinien
für die Entfernung als Anhaltspunkte
verwenden, und halten Sie an.
zWenn sich das Fahrzeug ungefähr in der
gewünschten Parkposition befindet, ist die
Parallel-Einparkhilfe abgeschlossen.
WA R N U N G
●Achten Sie beim Zurücksetzen darauf,
keine Hindernisse mit Ihrem Fahrzeug zu
berühren. Setzen Sie das Fahrzeug
langsam zurück.
INFORMATION
●
Es besteht die Möglichkeit, dass beim
Zurücksetzen mit sehr geringer
Geschwindigkeit keine Parallel-
Einparkhilfe gegeben wird.
●Wenn der Kofferraum geöffnet wird, wird
die Parallel-Einparkhilfe abgebrochen.

269
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
6
1Wählen Sie .
zWenn der Lexus-Einparkhilfesensor einen
Gegenstand erfasst, während Sie in eine
Parklücke auf der linken Seite einzuparken
versuchen, könnte die schwarz-gelbe
Fähnchenstange durch die Anzeige des
Lexus-Einparkhilfesensors verdeckt
werden. Schalten Sie in diesem Fall den
Schalter für den Lexus-Einparkhilfesensor
aus ( →P. 2 7 9 ) . S e h e n S i e s i c h b e i m
Weiterfahren wiederholt gründlich um und
blicken Sie auch in die Rückspiegel, um zu
prüfen, ob die Umgebung sicher ist.
Schalten Sie den Schalter anschließend
wieder ein. (Nur 8-Zoll-Display)
z Das Lenkrad wurde zu weit eingeschlagen
und das System kann deshalb nicht
arbeiten. Drehen Sie das Lenkrad in die
Ausgangsstellung zurück.
z Wenn die Meldung angezeigt wird, bevor
sich die Außenlinie über der gewünschten
Parklücke befindet, ist das Fahrzeug
wahrscheinlich zu weit von der
Bordsteinkante entfernt. Stellen Sie sicher,
dass der Abstand zwischen Ihrem
Fahrzeug und dem geparkten Fahrzeug
etwa 1 m beträgt.
X Normalmodus
Annäherungsmodus
zWird der Motorschalter
ausgeschaltet, wenn der
Einparkhilfemonitor im
Annäherungsmodus abgebrochen wird,
wird bei der nächsten Auswahl der Parallel-
Einparkhilfe zunächst der Warnhinweis-
Bildschirm angezeigt.
ABBRECHEN DER HILFE FÜR
PARALLELES EINPARKEN
FAHRZEUGE MIT LEXUS-
EINPARKHILFESENSOR
BEI ANZEIGE DER MELDUNG
“Das Lenkrad wurde zu weit
gedreht, bitte zurück drehen.”
ANNÄHERUNGSMODUS
Wenn die Parklücke, in die das
Fahrzeug eingeparkt werden soll, enger
ist als üblich, können Sie den
Annäherungsmodus verwenden.

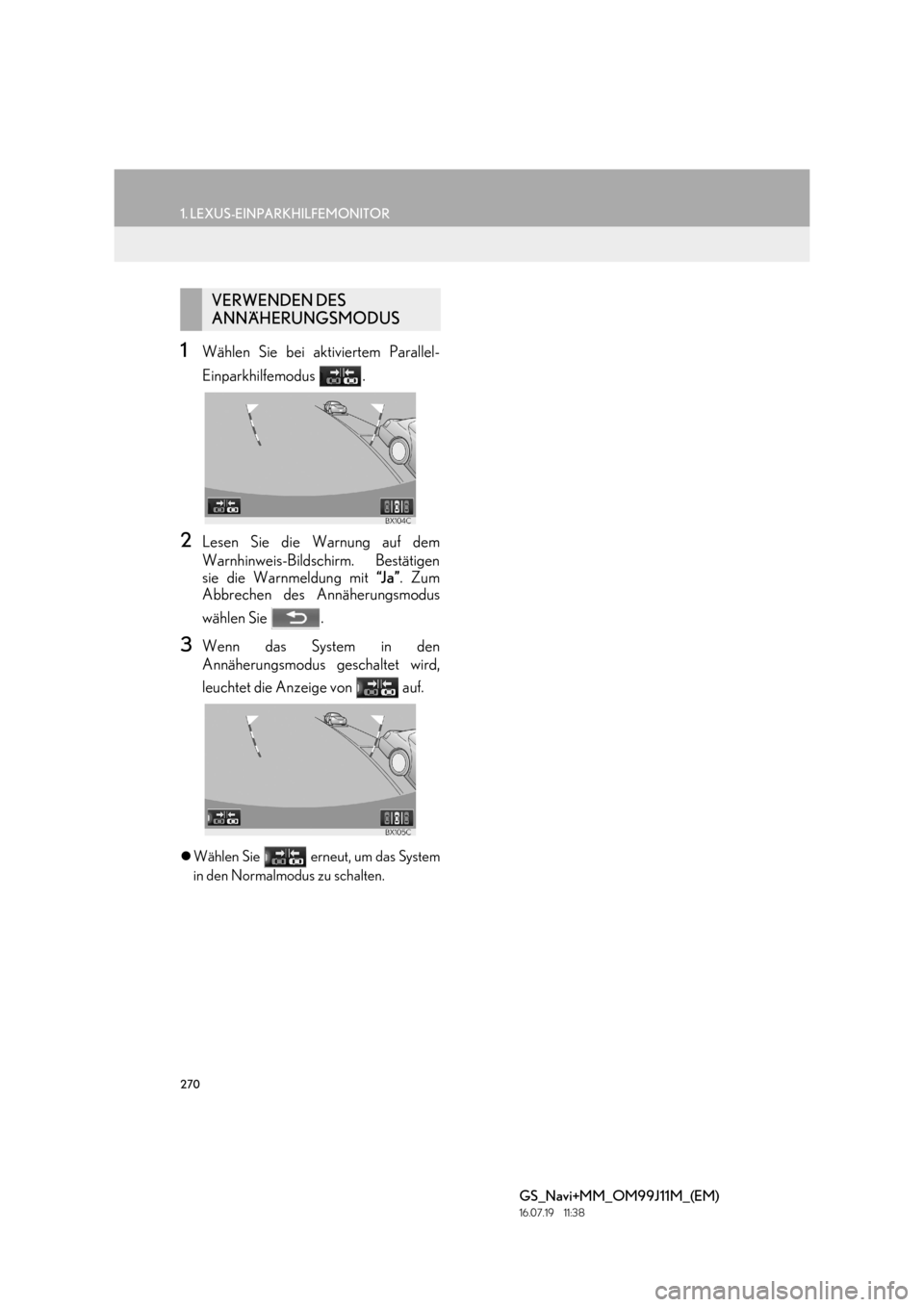

270
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99J11M_(EM)
16.07.19 11:38
1Wählen Sie bei aktiviertem Parallel-
Einparkhilfemodus .
2Lesen Sie die Warnung auf dem
Warnhinweis-Bildschirm. Bestätigen
sie die Warnmeldung mit “J a ”. Zum
Abbrechen des Annäherungsmodus
wählen Sie .
3Wenn das System in den
Annäherungsmodus geschaltet wird,
leuchtet die Anzeige von auf.
z Wählen Sie erneut, um das System
in den Normalmodus zu schalten.
VERWENDEN DES
ANNÄHERUNGSMODUS
