2694-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

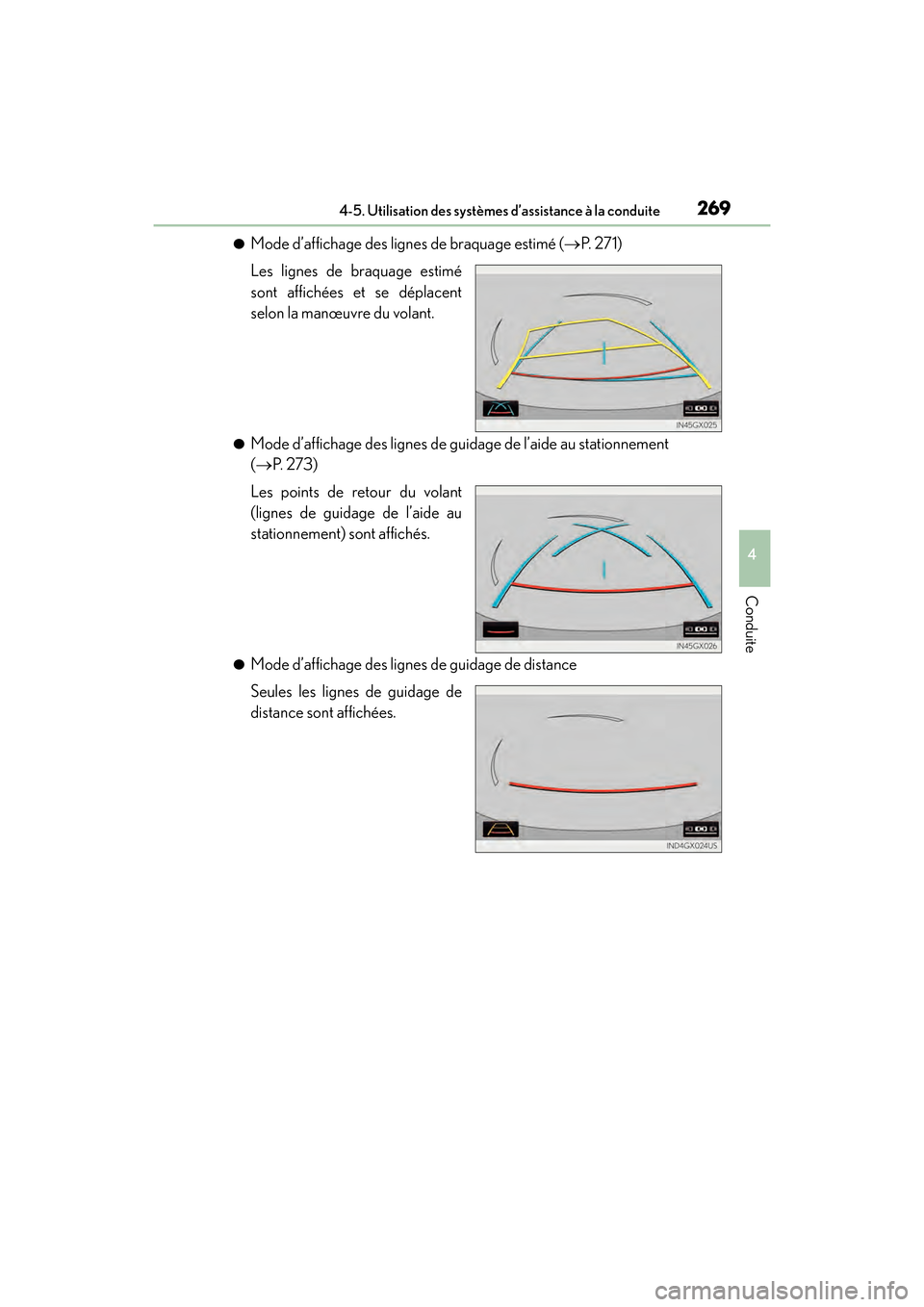

●Mode d’affichage des lignes de braquage estimé (→P. 2 7 1 )
Les lignes de braquage estimé
sont affichées et se déplacent
selon la manœuvre du volant.
●Mode d’affichage des lignes de guidage de l’aide au stationnement
( → P. 2 7 3 )
Les points de retour du volant
(lignes de guidage de l’aide au
stationnement) sont affichés.
●Mode d’affichage des lignes de guidage de distance
Seules les lignes de guidage de
distance sont affichées.
GX460_OM_OM60F68D_(D).book Page 269 Tuesday, June 21, 2016 1:17 PM

270
GX 460 _O M_ OM6 0F 6 8D _ (D )4-5. Utilisation des systèmes d’assistance à la conduite
■Utilisation du système pendant le stationnement en parallèle
L’affichage à l’écran et des signaux
sonores donnent une estimation du
moment où vous devriez tourner le
volant lors d’un stationnement en
parallèle. Si l’emplacement où vous
voulez garer le véhicule est plus
étroit qu’à l’habitude, vous pouvez
utiliser le mode Étroit.
■Changement de l’écran de mode de stationnement
Chaque fois que vous sélectionnez
le bouton d’écran de changement
du mode de stationnement, le sys-
tème bascule entre le mode de sta-
tionnement perpendiculaire et celui
du stationnement en parallèle.
GX460_OM_OM60F68D_(D).book Page 270 Tuesday, June 21, 2016 1:17 PM

GX 460 _O M_ OM6 0F 6 8D _ (D )
2714-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

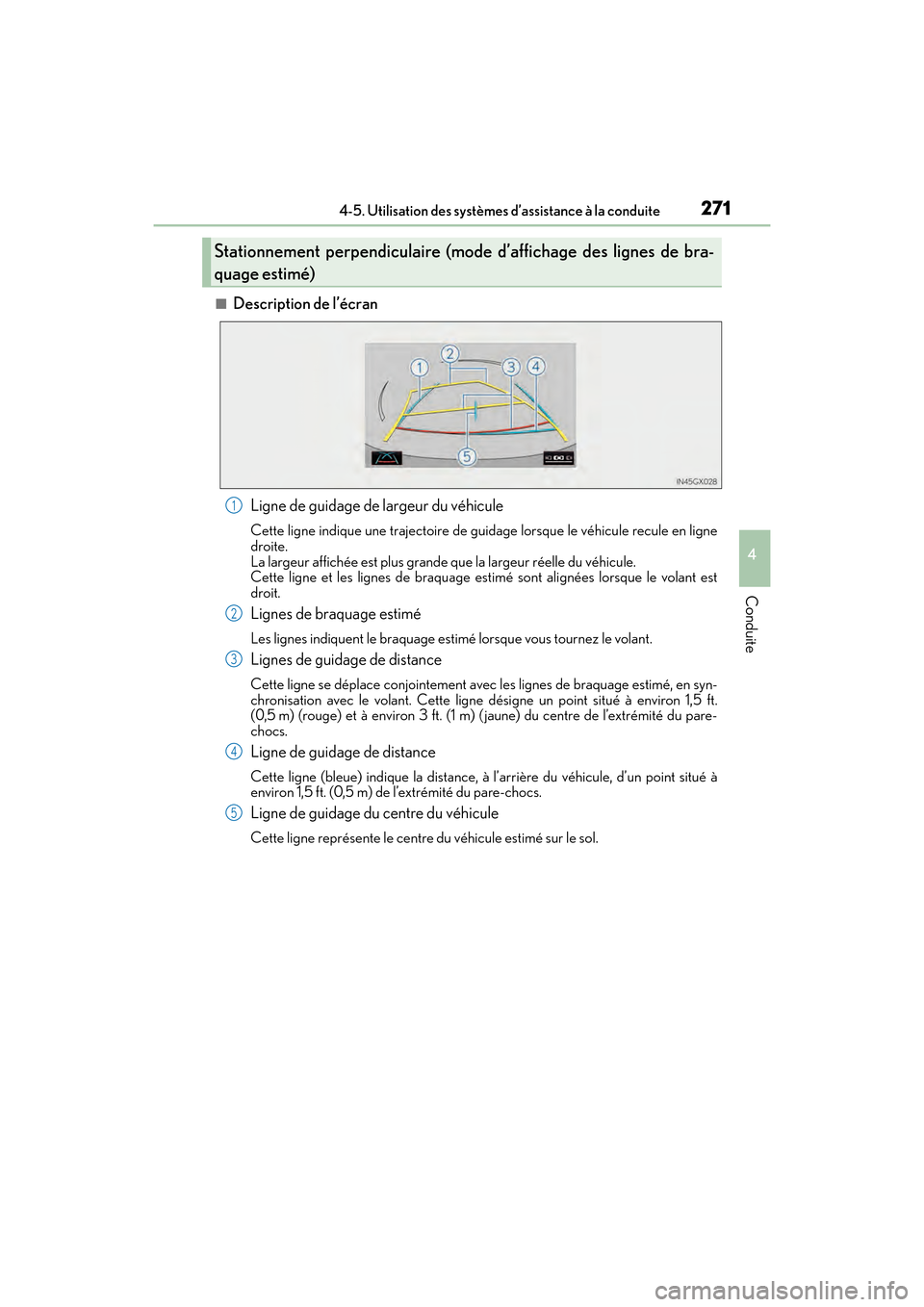

■Description de l’écranLigne de guidage de largeur du véhicule
Cette ligne indique une trajectoire de guidage lorsque le véhicule recule en ligne
droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Cette ligne et les lignes de braquage esti mé sont alignées lorsque le volant est
droit.
Lignes de braquage estimé
Les lignes indiquent le braquage estimé lorsque vous tournez le volant.
Lignes de guidage de distance
Cette ligne se déplace conjointement avec les lignes de braquage estimé, en syn-
chronisation avec le volant. Cette ligne désigne un point situé à environ 1,5 ft.
(0,5 m) (rouge) et à environ 3 ft. (1 m) ( jaune) du centre de l’extrémité du pare-
chocs.
Ligne de guidage de distance
Cette ligne (bleue) indique la distance, à l’arrière du véhicule, d’un point situé à
environ 1,5 ft. (0,5 m) de l’extrémité du pare-chocs.
Ligne de guidage du centre du véhicule
Cette ligne représente le centre du véhicule estimé sur le sol.
Stationnement perpendiculaire (mod e d’affichage des lignes de bra-
quage estimé)
1
2
3
4
5
GX460_OM_OM60F68D_(D).book Page 271 Tuesday, June 21, 2016 1:17 PM

272
GX 460 _O M_ OM6 0F 6 8D _ (D )4-5. Utilisation des systèmes d’assistance à la conduite

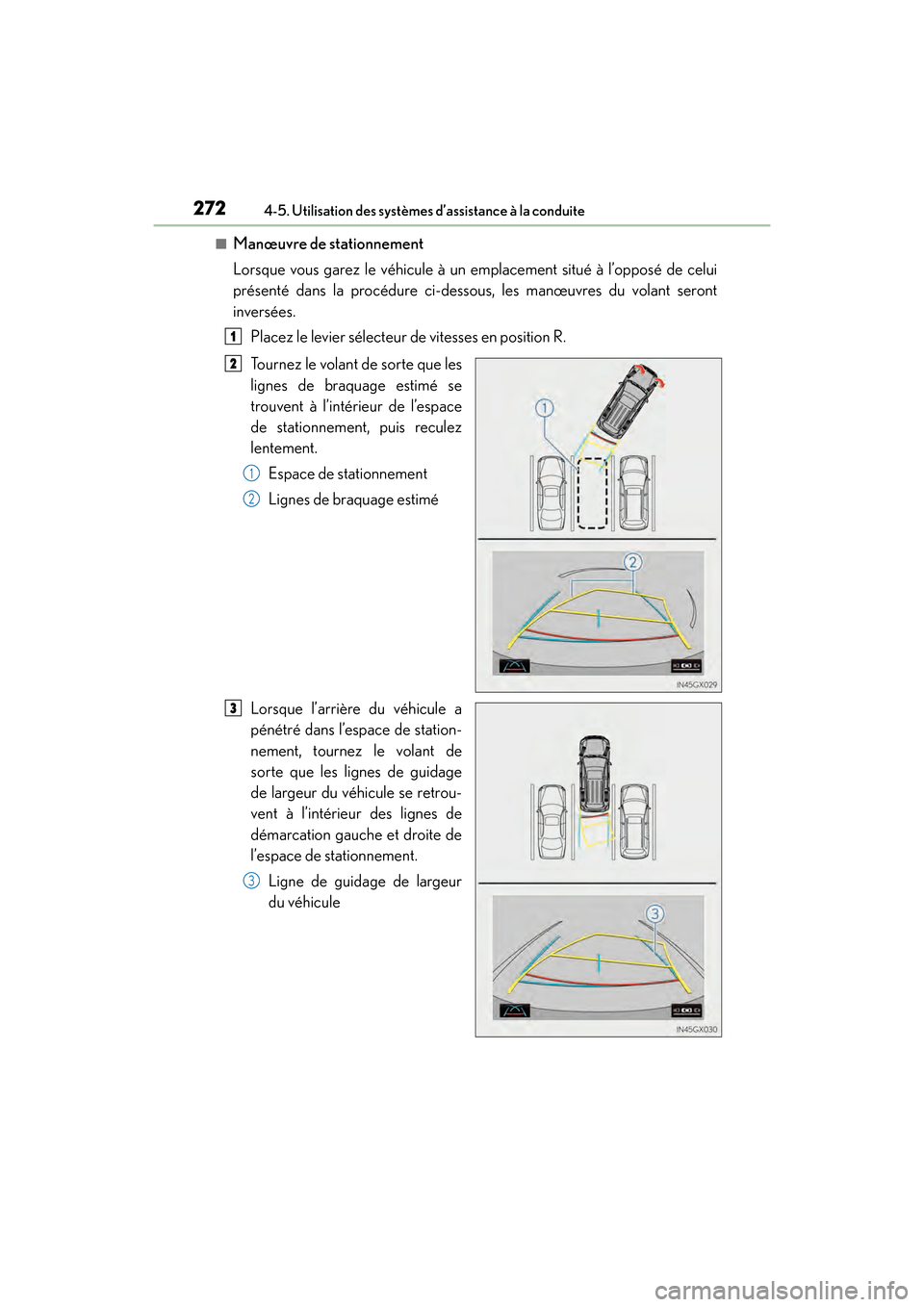

■Manœuvre de stationnement
Lorsque vous garez le véhicule à un emplacement situé à l’opposé de celui
présenté dans la procédure ci-dessous, les manœuvres du volant seront
inversées.
Placez le levier sélecteur de vitesses en position R.
Tournez le volant de sorte que les
lignes de braquage estimé se
trouvent à l’intérieur de l’espace
de stationnement, puis reculez
lentement.
Espace de stationnement
Lignes de braquage estimé
Lorsque l’arrière du véhicule a
pénétré dans l’espace de station-
nement, tournez le volant de
sorte que les lignes de guidage
de largeur du véhicule se retrou-
vent à l’intérieur des lignes de
démarcation gauche et droite de
l’espace de stationnement. Ligne de guidage de largeur
du véhicule
1
2
1
2
3
3
GX460_OM_OM60F68D_(D).book Page 272 Tuesday, June 21, 2016 1:17 PM

GX 460 _O M_ OM6 0F 6 8D _ (D )

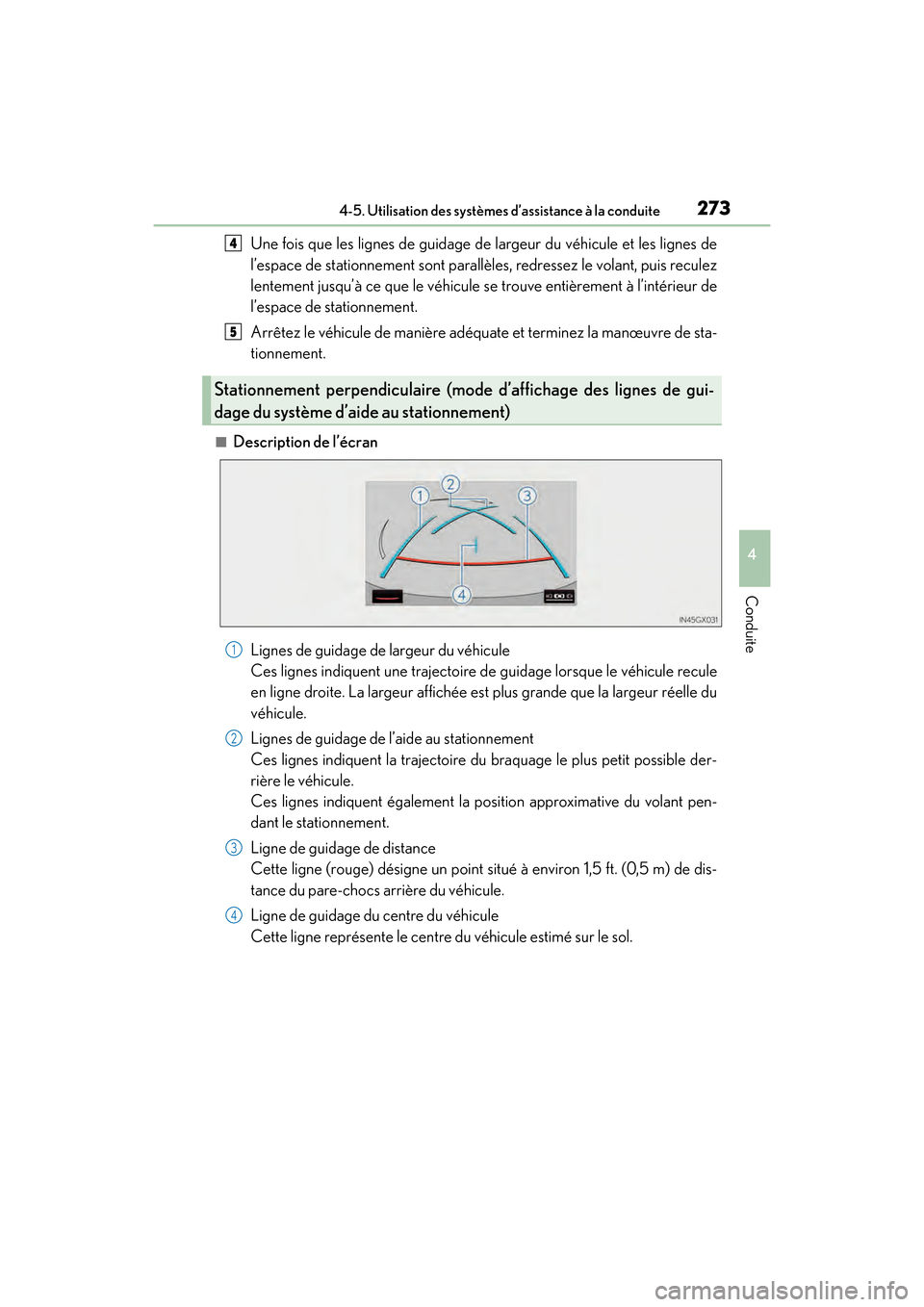

2734-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
Une fois que les lignes de guidage de largeur du véhicule et les lignes de
l’espace de stationnement sont parallèles, redressez le volant, puis reculez
lentement jusqu’à ce que le véhicule se trouve entièrement à l’intérieur de
l’espace de stationnement.
Arrêtez le véhicule de manière adéquate et terminez la manœuvre de sta-
tionnement.
■Description de l’écranLignes de guidage de largeur du véhicule
Ces lignes indiquent une trajectoire de guidage lorsque le véhicule recule
en ligne droite. La largeur affichée est plus grande que la largeur réelle du
véhicule.
Lignes de guidage de l’aide au stationnement
Ces lignes indiquent la trajectoire du braquage le plus petit possible der-
rière le véhicule.
Ces lignes indiquent également la position approximative du volant pen-
dant le stationnement.
Ligne de guidage de distance
Cette ligne (rouge) désigne un point situé à environ 1,5 ft. (0,5 m) de dis-
tance du pare-chocs arrière du véhicule.
Ligne de guidage du centre du véhicule
Cette ligne représente le centre du véhicule estimé sur le sol.
Stationnement perpendiculaire (mod e d’affichage des lignes de gui-
dage du système d’aide au stationnement)
4
5
1
2
3
4
GX460_OM_OM60F68D_(D).book Page 273 Tuesday, June 21, 2016 1:17 PM

274
GX 460 _O M_ OM6 0F 6 8D _ (D )4-5. Utilisation des systèmes d’assistance à la conduite

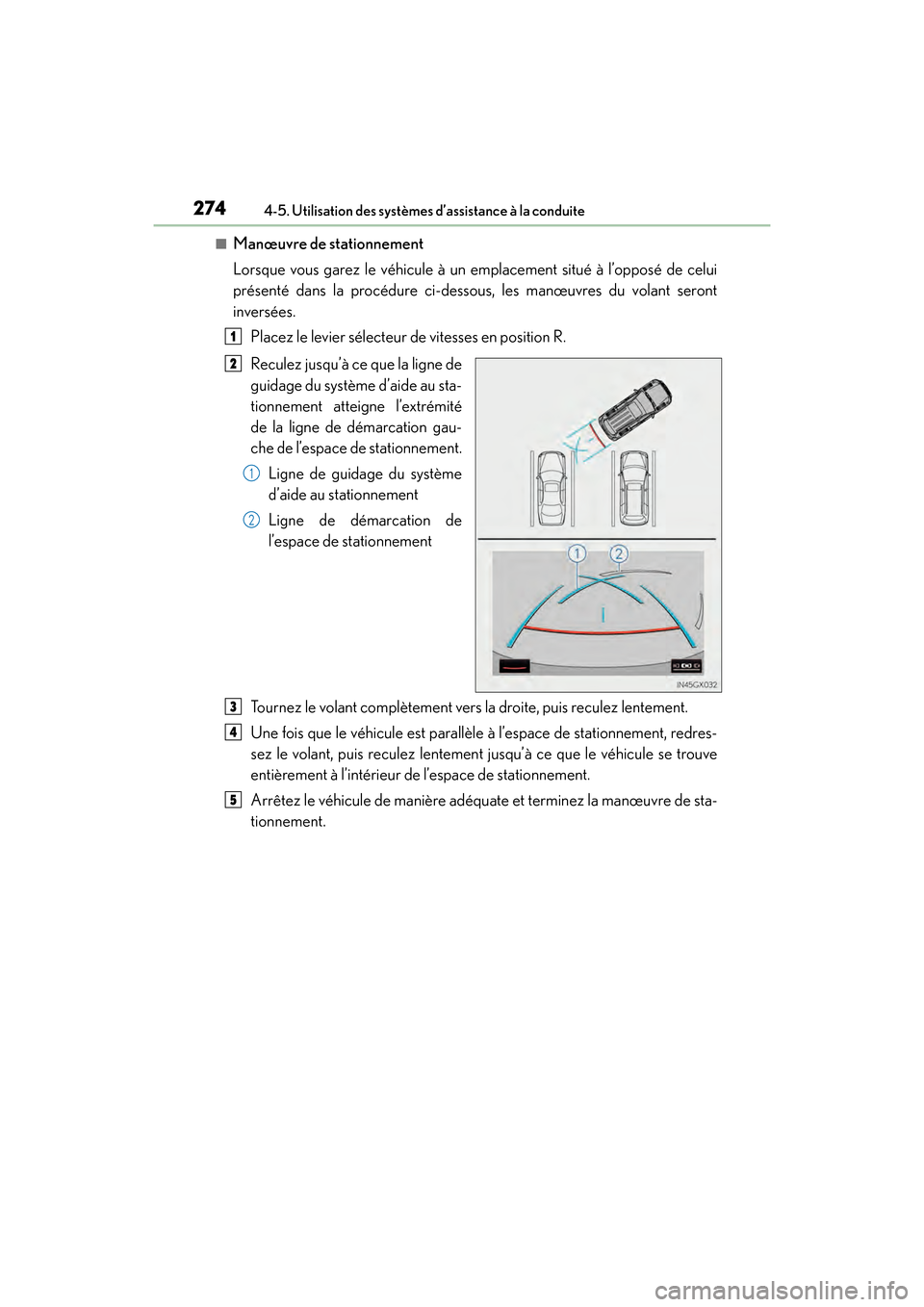

■Manœuvre de stationnement
Lorsque vous garez le véhicule à un emplacement situé à l’opposé de celui
présenté dans la procédure ci-dessous, les manœuvres du volant seront
inversées.
Placez le levier sélecteur de vitesses en position R.
Reculez jusqu’à ce que la ligne de
guidage du système d’aide au sta-
tionnement atteigne l’extrémité
de la ligne de démarcation gau-
che de l’espace de stationnement.
Ligne de guidage du système
d’aide au stationnement
Ligne de démarcation de
l’espace de stationnement
Tournez le volant complètement vers la droite, puis reculez lentement.
Une fois que le véhicule est parallèle à l’espace de stationnement, redres-
sez le volant, puis reculez lentement jusqu’à ce que le véhicule se trouve
entièrement à l’intérieur de l’espace de stationnement.
Arrêtez le véhicule de manière adéquate et terminez la manœuvre de sta-
tionnement.
1
2
1
2
3
4
5
GX460_OM_OM60F68D_(D).book Page 274 Tuesday, June 21, 2016 1:17 PM

GX 460 _O M_ OM6 0F 6 8D _ (D )
2754-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

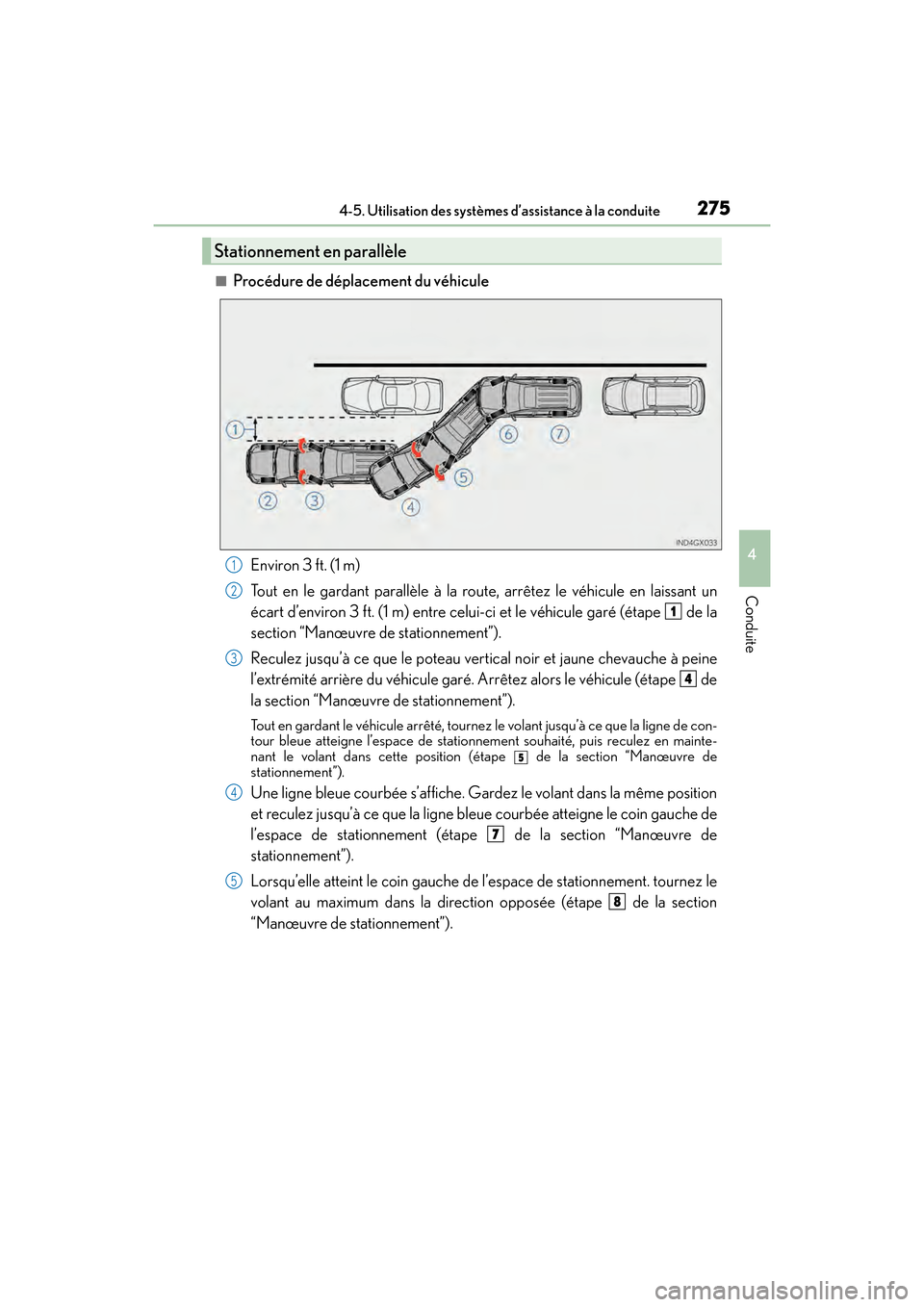

■Procédure de déplacement du véhiculeEnviron 3 ft. (1 m)
Tout en le gardant parallèle à la route, arrêtez le véhicule en laissant un
écart d’environ 3 ft. (1 m) entre celui-ci et le véhicule garé (étape de la
section “Manœuvre de stationnement”).
Reculez jusqu’à ce que le poteau vertical noir et jaune chevauche à peine
l’extrémité arrière du véhicule garé. Arrêtez alors le véhicule (étape de
la section “Manœuvre de stationnement”).
Tout en gardant le véhicule arrêté, tournez le volant jusqu’à ce que la ligne de con-
tour bleue atteigne l’espace de stationn ement souhaité, puis reculez en mainte-
nant le volant dans cette position (étape
de la section “Manœuvre de
stationnement”).
Une ligne bleue courbée s’affiche. Gardez le volant dans la même position
et reculez jusqu’à ce que la ligne bleue courbée atteigne le coin gauche de
l’espace de stationnement (étape de la section “Manœuvre de
stationnement”).
Lorsqu’elle atteint le coin gauche de l’espace de stationnement. tournez le
volant au maximum dans la direction opposée (étape de la section
“Manœuvre de stationnement”).
Stationnement en parallèle
1
2
1
3
4
5
4
7
5
8
GX460_OM_OM60F68D_(D).book Page 275 Tuesday, June 21, 2016 1:17 PM

276
GX 460 _O M_ OM6 0F 6 8D _ (D )4-5. Utilisation des systèmes d’assistance à la conduite

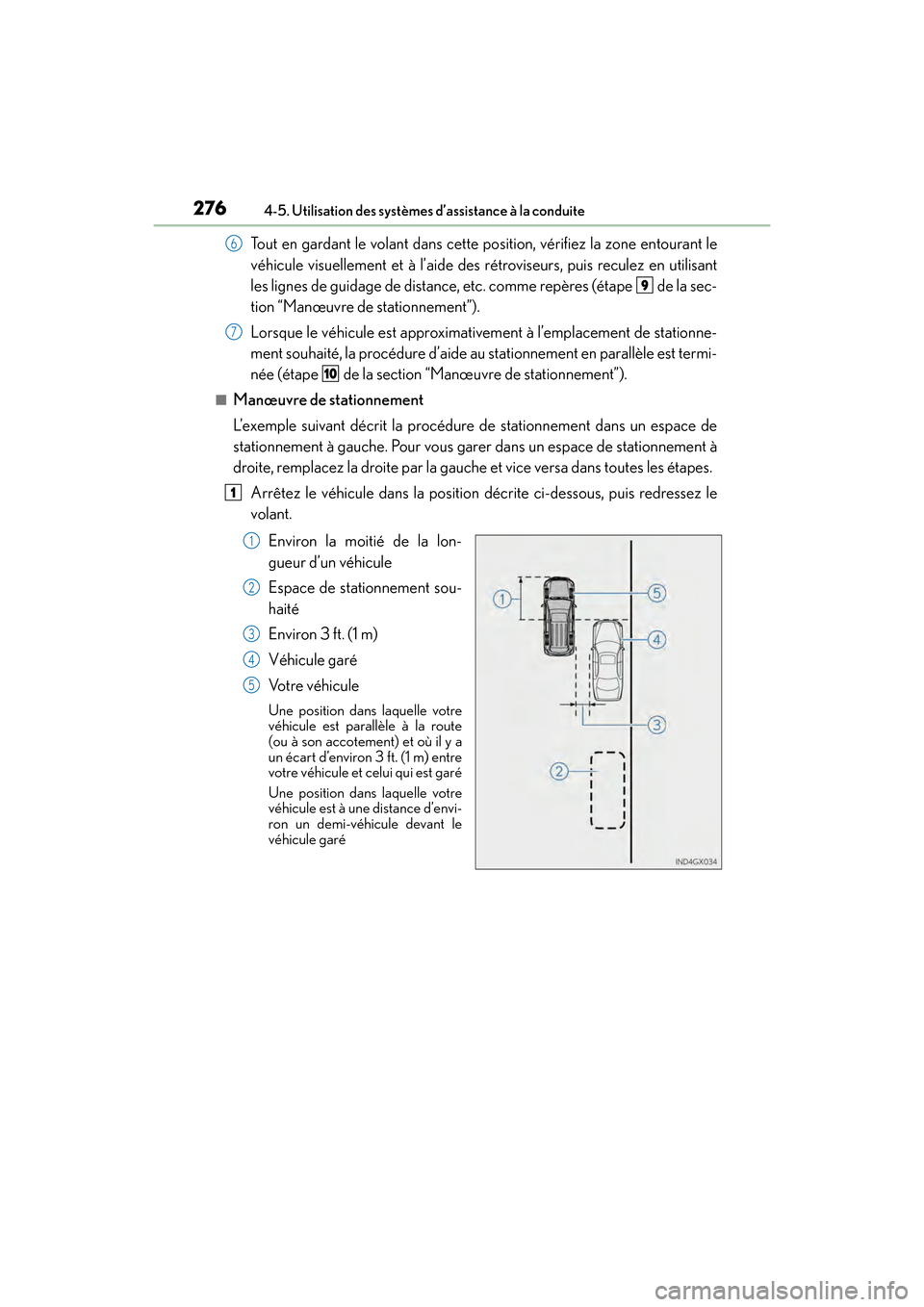

Tout en gardant le volant dans cette position, vérifiez la zone entourant le
véhicule visuellement et à l’aide des rétroviseurs, puis reculez en utilisant
les lignes de guidage de distance, etc. comme repères (étape de la sec-
tion “Manœuvre de stationnement”).
Lorsque le véhicule est approximativement à l’emplacement de stationne-
ment souhaité, la procédure d’aide au stationnement en parallèle est termi-
née (étape de la section “Manœuvre de stationnement”).
■Manœuvre de stationnement
L’exemple suivant décrit la procédure de stationnement dans un espace de
stationnement à gauche. Pour vous garer dans un espace de stationnement à
droite, remplacez la droite par la gauche et vice versa dans toutes les étapes.
Arrêtez le véhicule dans la position décrite ci-dessous, puis redressez le
volant.
Environ la moitié de la lon-
gueur d’un véhicule
Espace de stationnement sou-
haité
Environ 3 ft. (1 m)
Véhicule garé
Vo t r e v é h i c u l e
Une position dans laquelle votre
véhicule est parallèle à la route
(ou à son accotement) et où il y a
un écart d’environ 3 ft. (1 m) entre
votre véhicule et celui qui est garé
Une position dans laquelle votre
véhicule est à une distance d’envi-
ron un demi-véhicule devant le
véhicule garé
6
9
7
10
1
1
2
3
4
5
GX460_OM_OM60F68D_(D).book Page 276 Tuesday, June 21, 2016 1:17 PM

GX 460 _O M_ OM6 0F 6 8D _ (D )
2774-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

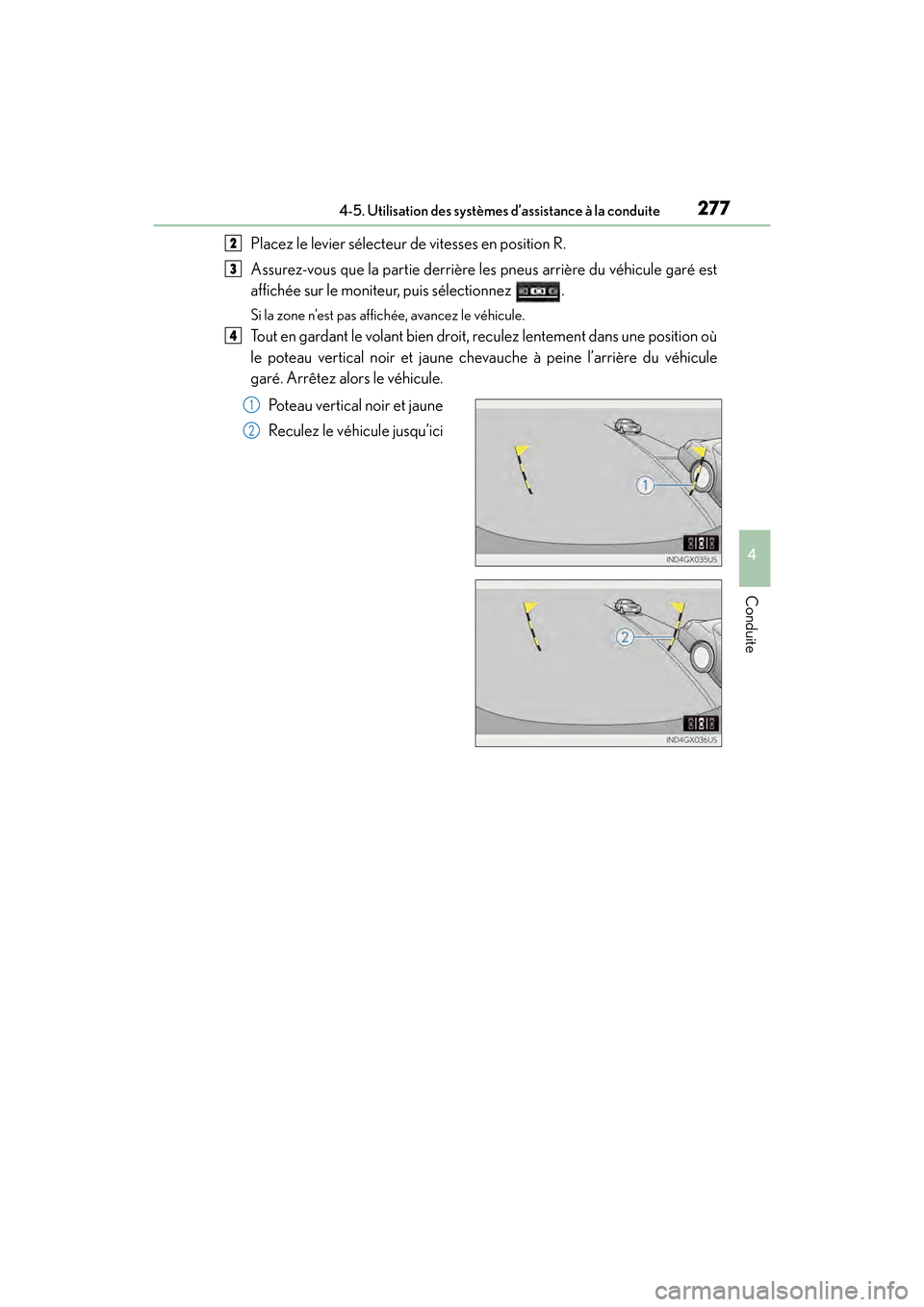

Placez le levier sélecteur de vitesses en position R.
Assurez-vous que la partie derrière les pneus arrière du véhicule garé est
affichée sur le moniteur, puis sélectionnez .
Si la zone n’est pas affichée, avancez le véhicule.
Tout en gardant le volant bien droit, reculez lentement dans une position où
le poteau vertical noir et jaune chevauche à peine l’arrière du véhicule
garé. Arrêtez alors le véhicule.
Poteau vertical noir et jaune
Reculez le véhicule jusqu’ici
2
3
4
1
2
GX460_OM_OM60F68D_(D).book Page 277 Tuesday, June 21, 2016 1:17 PM

278
GX 460 _O M_ OM6 0F 6 8D _ (D )4-5. Utilisation des systèmes d’assistance à la conduite

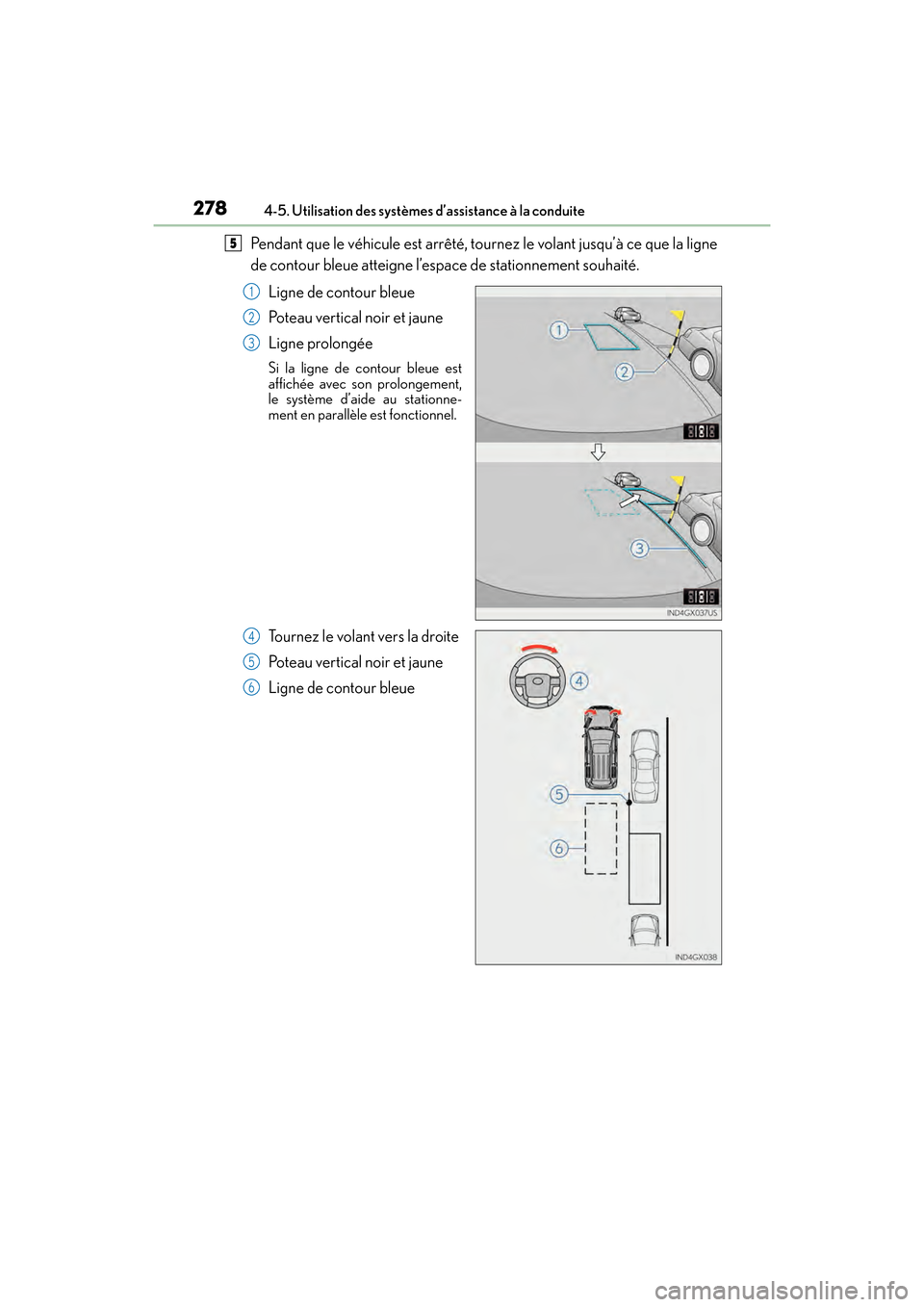

Pendant que le véhicule est arrêté, tournez le volant jusqu’à ce que la ligne
de contour bleue atteigne l’espace de stationnement souhaité.
Ligne de contour bleue
Poteau vertical noir et jaune
Ligne prolongée
Si la ligne de contour bleue est
affichée avec son prolongement,
le système d’aide au stationne-
ment en parallèle est fonctionnel.
Tournez le volant vers la droite
Poteau vertical noir et jaune
Ligne de contour bleue
5
1
2
3
4
5
6
