Lexus GX470 2008 Manuel du propriétaire (in French)

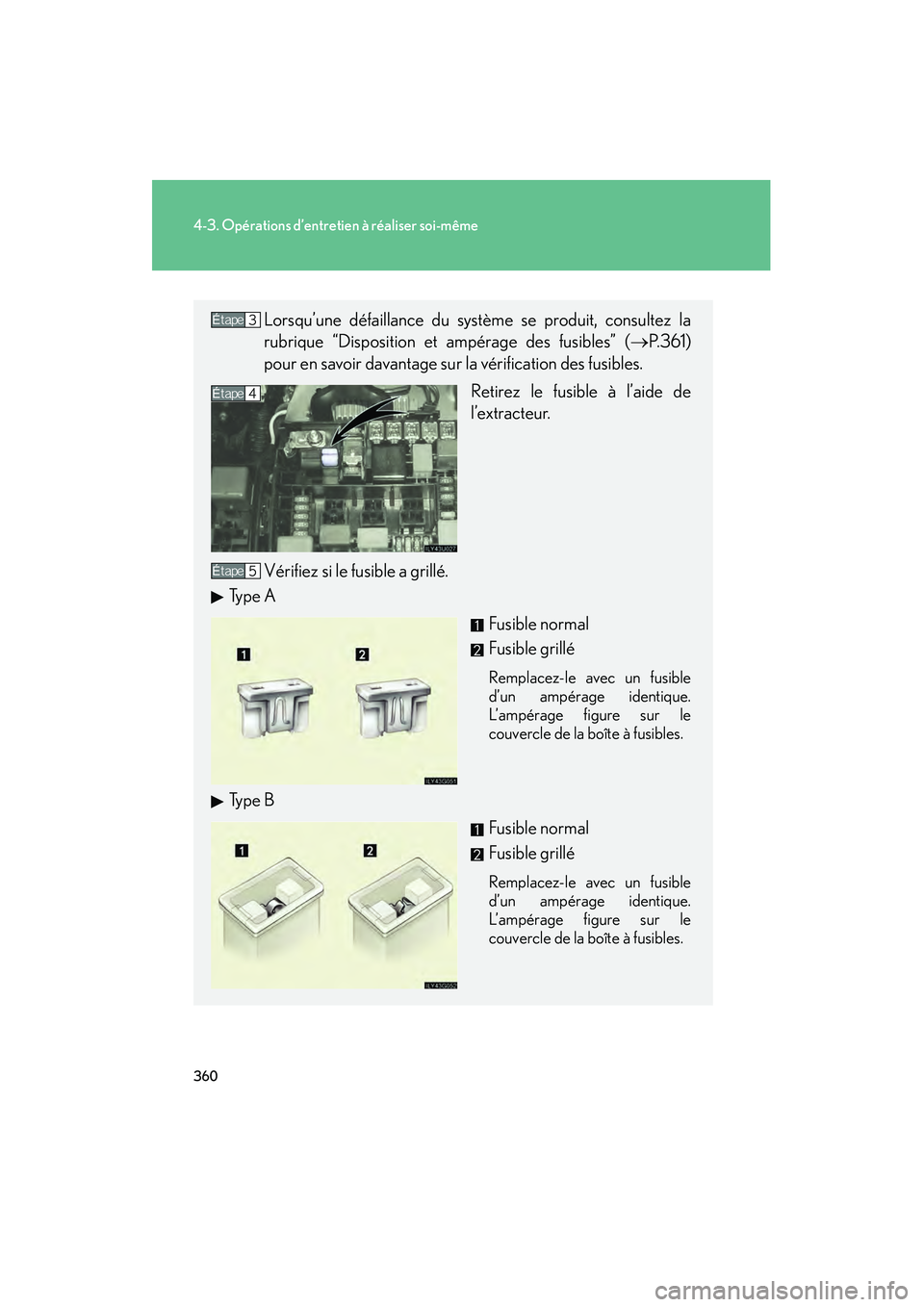

360
4-3. Opérations d’entretien à réaliser soi-même
Lorsqu’une défaillance du sys tème se produit, consultez la
rubrique “Disposition et am pérage des fusibles” (→P. 3 6 1 )
pour en savoir davantage sur la vérification des fusibles.
Retirez le fusible à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Type A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à fusibles.
Type BFusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à fusibles.
3É
;
(
7
,
4É
;
(
7
,
5É
;
(
7
,

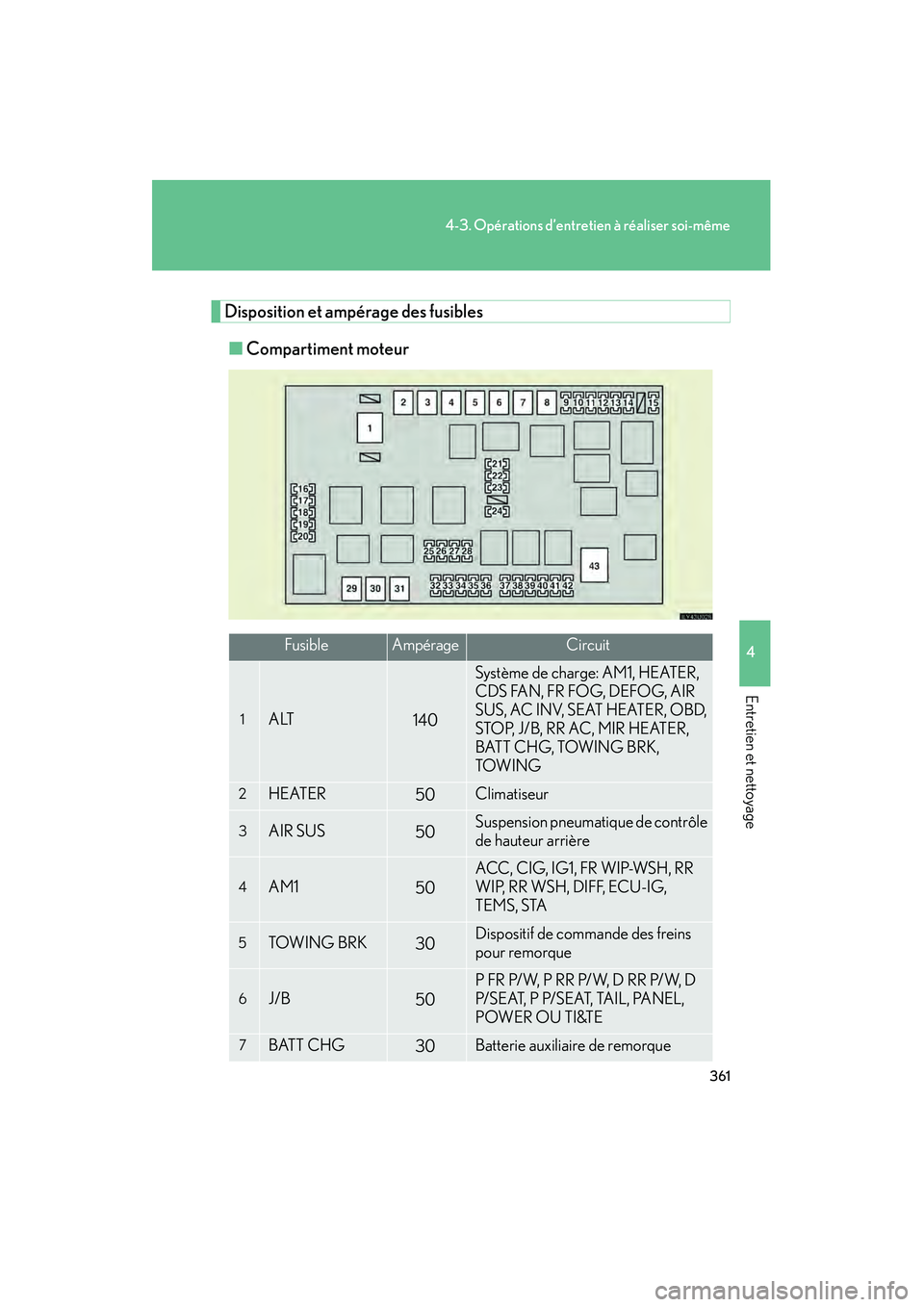

361
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
Disposition et ampérage des fusibles
■ Compartiment moteur
FusibleAmpérageCircuit
1ALT140
Système de charge: AM1, HEATER,
CDS FAN, FR FOG, DEFOG, AIR
SUS, AC INV, SEAT HEATER, OBD,
STOP, J/B, RR AC, MIR HEATER,
BATT CHG, TOWING BRK,
TOW I N G
2HEATER50Climatiseur
3AIR SUS50Suspension pneumatique de contrôle
de hauteur arrière
4AM150
ACC, CIG, IG1, FR WIP-WSH, RR
WIP, RR WSH, DIFF, ECU-IG,
TEMS, STA
5TOWING BRK30Dispositif de commande des freins
pour remorque
6J/B50
P FR P/W, P RR P/W, D RR P/W, D
P/ S E AT, P P/ S E AT, TA I L , PA N E L ,
POWER OU TI&TE
7BATT CHG30Batterie auxiliaire de remorque

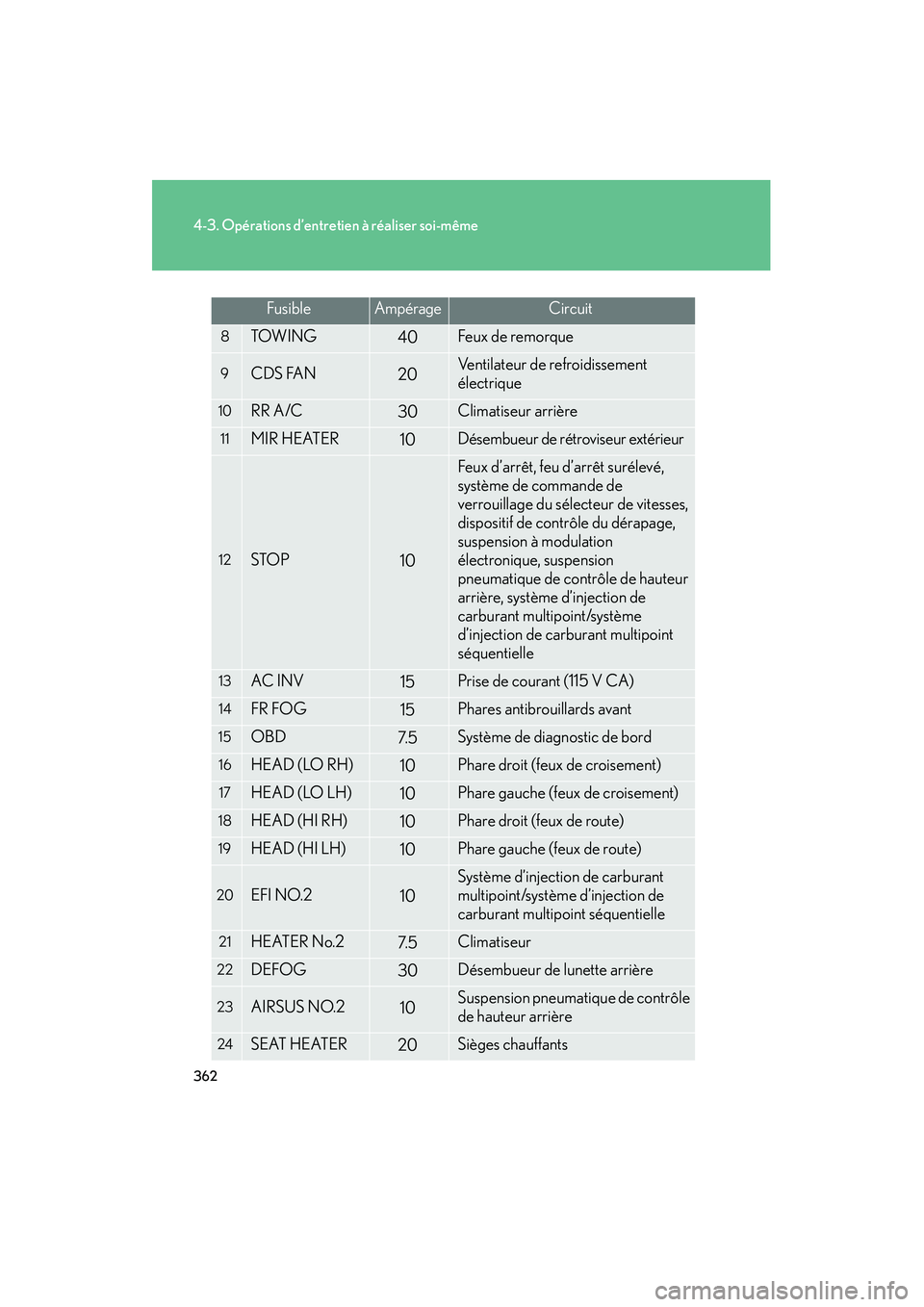

362
4-3. Opérations d’entretien à réaliser soi-même
FusibleAmpérageCircuit
8TOW I N G40Feux de remorque
9CDS FAN20Ventilateur de refroidissement
électrique
10RR A/C30Climatiseur arrière
11MIR HEATER10Désembueur de rétroviseur extérieur
12STOP10
Feux d’arrêt, feu d’arrêt surélevé,
système de commande de
verrouillage du sélecteur de vitesses,
dispositif de contrôle du dérapage,
suspension à modulation
électronique, suspension
pneumatique de contrôle de hauteur
arrière, système d’injection de
carburant multipoint/système
d’injection de carburant multipoint
séquentielle
13AC INV15Prise de courant (115 V CA)
14FR FOG15Phares antibrouillards avant
15OBD7. 5Système de diagnostic de bord
16HEAD (LO RH)10Phare droit (feux de croisement)
17HEAD (LO LH)10Phare gauche (feux de croisement)
18HEAD (HI RH)10Phare droit (feux de route)
19HEAD (HI LH)10Phare gauche (feux de route)
20EFI NO.210
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
21HEATER No.27. 5Climatiseur
22DEFOG30Désembueur de lunette arrière
23AIRSUS NO.210Suspension pneumatique de contrôle
de hauteur arrière
24S E AT H E AT E R20Sièges chauffants

363
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
FusibleAmpérageCircuit
25DOME10
Éclairage du contacteur du moteur,
éclairage intérieur, éclairage de
lecture, éclairage de seuil, éclairage
du marchepied, éclairage d’accueil
aux portières, éclairage de poignée
intérieure, écran d’informations de
croisière
26RADIO NO.120Système audio, système de
navigation
27ECU-B10
Système de communication
multiplex, dispositif de contrôle du
dérapage, télécommande,
rétroviseur intérieur, climatiseur,
suspension à modulation
électronique, système de
mémorisation de position de
conduite, glaces assistées, panneau
de toit transparent, système de
caméra de rétrovision
28ECU-B NO.210Système de dissuasion de vol
29Relais40
Freins antiblocage, dispositif de
contrôle du dérapage, régulateur de
traction actif, système d’assistance au
freinage
30AM230Système de démarrage, IGN, SRS,
GAUGE, ST2
31ABS SOL30
Freins antiblocage, dispositif de
contrôle du dérapage, régulateur de
traction actif, système d’assistance au
freinage
32ALT-S7. 5Système de charge
33MAYDAY7. 5Système de liaison Lexus
34HORN10Klaxon

364
4-3. Opérations d’entretien à réaliser soi-même
FusibleAmpérageCircuit
35A/F HEATER15Sonde A/F
36TRN-HAZ15Clignotants
37ETCS10Système de commande électronique
du papillon des gaz
38EFI20
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
39D FR P/W20Glaces assistées
40DR/LCK25Verrou de portière assisté
41TOW I N G30Convertisseur de remorquage
42RADIO NO.230Système audio, système de
navigation
43A/PUMP50
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle

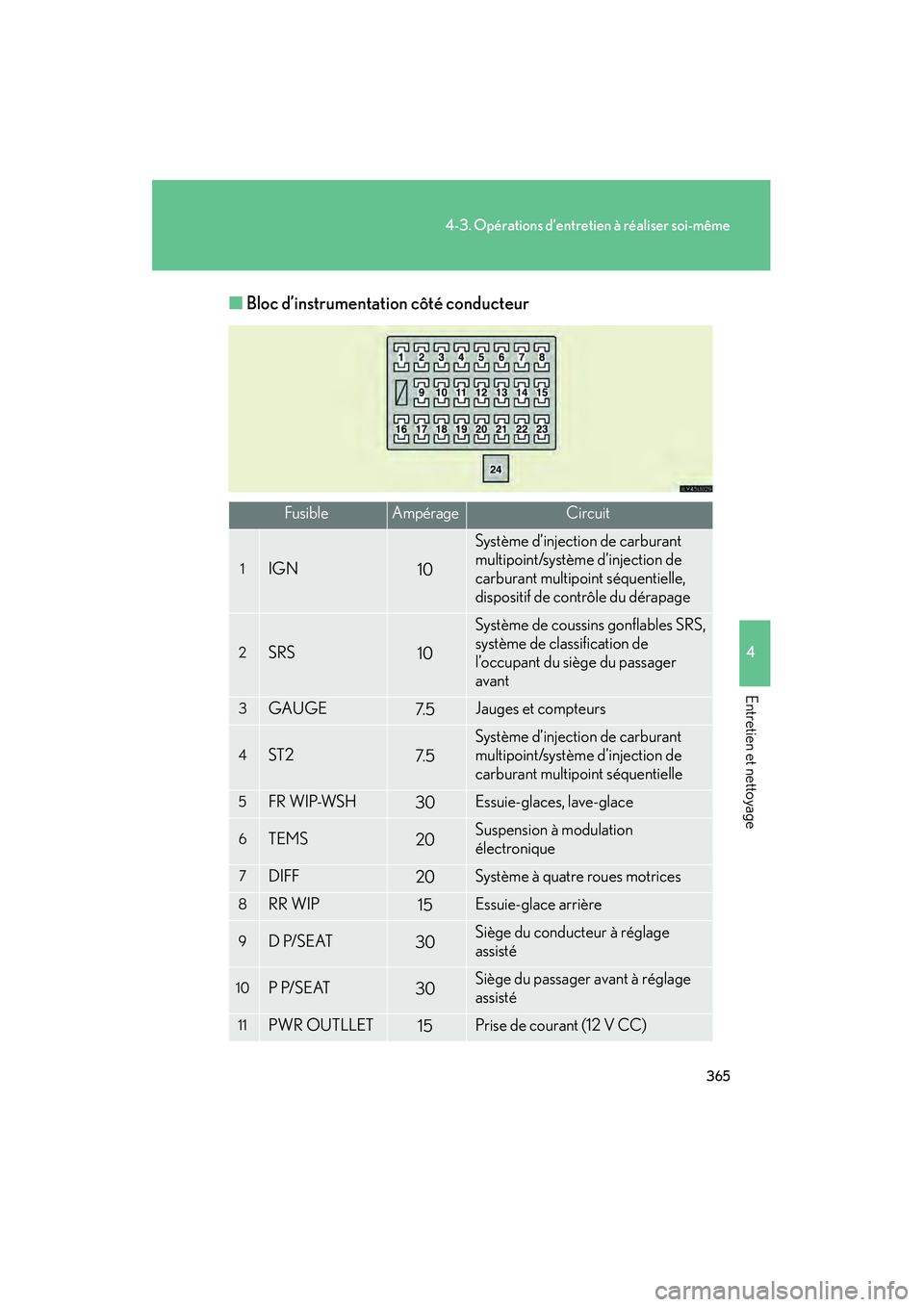

365
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
■Bloc d’instrumentation côté conducteur
FusibleAmpérageCircuit
1IGN10
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle,
dispositif de contrôle du dérapage
2SRS10
Système de coussins gonflables SRS,
système de classification de
l’occupant du siège du passager
avant
3GAUGE7. 5Jauges et compteurs
4ST27. 5
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
5FR WIP-WSH30Essuie-glaces, lave-glace
6TEMS20Suspension à modulation
électronique
7DIFF20Système à quatre roues motrices
8RR WIP15Essuie-glace arrière
9D P/SEAT30Siège du conducteur à réglage
assisté
10P P/SEAT30Siège du passager avant à réglage
assisté
11PWR OUTLLET15Prise de courant (12 V CC)

366
4-3. Opérations d’entretien à réaliser soi-même
FusibleAmpérageCircuit
12IG1 NO.210
Climatiseur arrière, rétroviseur
intérieur, système de suspension
dynamique à énergie cinétique
13RR WSH15Lave-glace arrière
14ECU-IG10
Système de commande de
verrouillage du sélecteur de vitesses,
glaces assistées, désembueur de
rétroviseur extérieur, freins
antiblocage, régulateur de traction
actif, dispositif de contrôle du
dérapage, climatiseur, système de
navigation, glaces assistées, panneau
de toit transparent, volant inclinable et
télescopique, écran d’informations de
croisière, système de mémorisation
de position de conduite, système de
caméra de rétrovision, système
témoin de basse pression des pneus
15IG110
Climatiseur, feux de recul,
désembueur de lunette arrière, sièges
chauffants, dispositif de contrôle du
dérapage
16STA7. 5
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
17P FR P/W20Glace assistée du passager avant
18P RR P/W20Glace assistée du côté droit arrière
19D RR P/W20Glace assistée du côté gauche
arrière
20PA N E L10Éclairage du bloc d’instrumentation
21TA I L10
Feux de stationnement, feux arrière,
éclairage de la plaque
d’immatriculation, phares
antibrouillards avant

367
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
FusibleAmpérageCircuit
22ACC7. 5
Système de commande de
verrouillage du sélecteur de vitesses,
prise de courant, rétroviseur
extérieur, système audio, système de
navigation, rétroviseurs électriques,
écran d’informations de croisière,
système de caméra de rétrovision
23CIG10Allume-cigarettes
24POWER OU
TI&TE30
Glaces assistées, panneau de toit
transparent, volant inclinable et
télescopique
■Après avoir remplacé un fusible
●Si la lampe ne s’allume toujours pas après le remplacement du fusible, il faudra
peut-être remplacer une ampoule. ( →P. 3 6 9 )
●Si le fusible grille à nouveau, faites vérifier votre véhicule par votre
concessionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre
tout dégât.

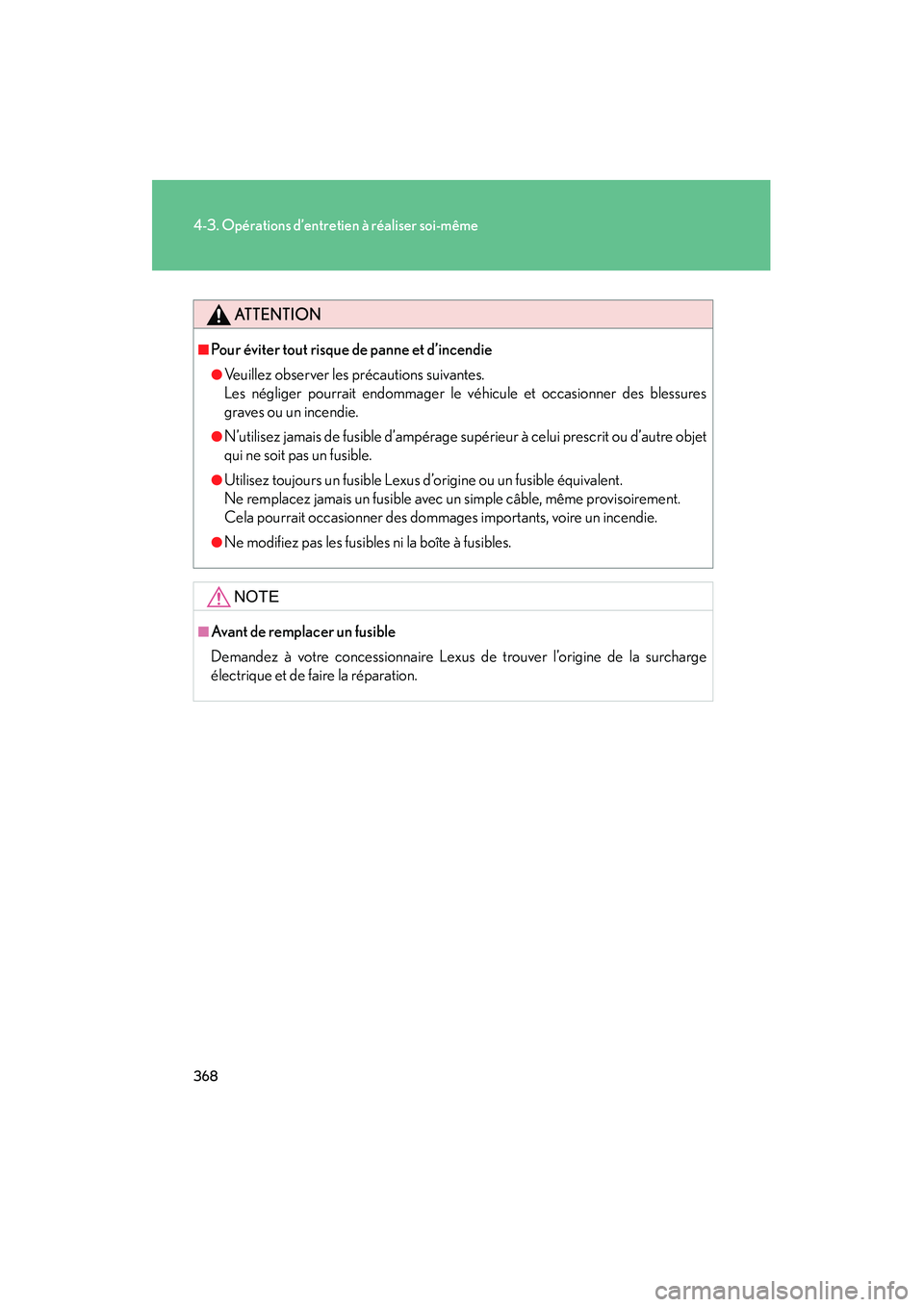

368
4-3. Opérations d’entretien à réaliser soi-même
ATTENTION
■Pour éviter tout risque de panne et d’incendie
●Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
●Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge
électrique et de faire la réparation.

369
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Pour plus
d’informations concernant le remplacement des autres ampoules,
communiquez avec votre concessionnaire Lexus.
■Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) et la couleur de l’ampoule que vous
allez remplacer. ( →P. 4 2 4 )
■ Retirez le couvercle du compartiment moteur si nécessaire.
→ P. 3 2 6
■ Emplacement des ampoules avant
Feux de croisement
Feux de route
