Lexus IS200t 2016 Инструкция по эксплуатации (in Russian)

5517-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Выключите замок запуска двигателя .
Откройте бардачок . Поднимите
сторону с боковой опорой ,
отсоедините защелки и выньте
перегородку защелки , потянув
горизонтально .
Нажмите на защелки , чтобы
снять крышку фильтра .
Нажмите защелки и снимите
корпус фильтра .

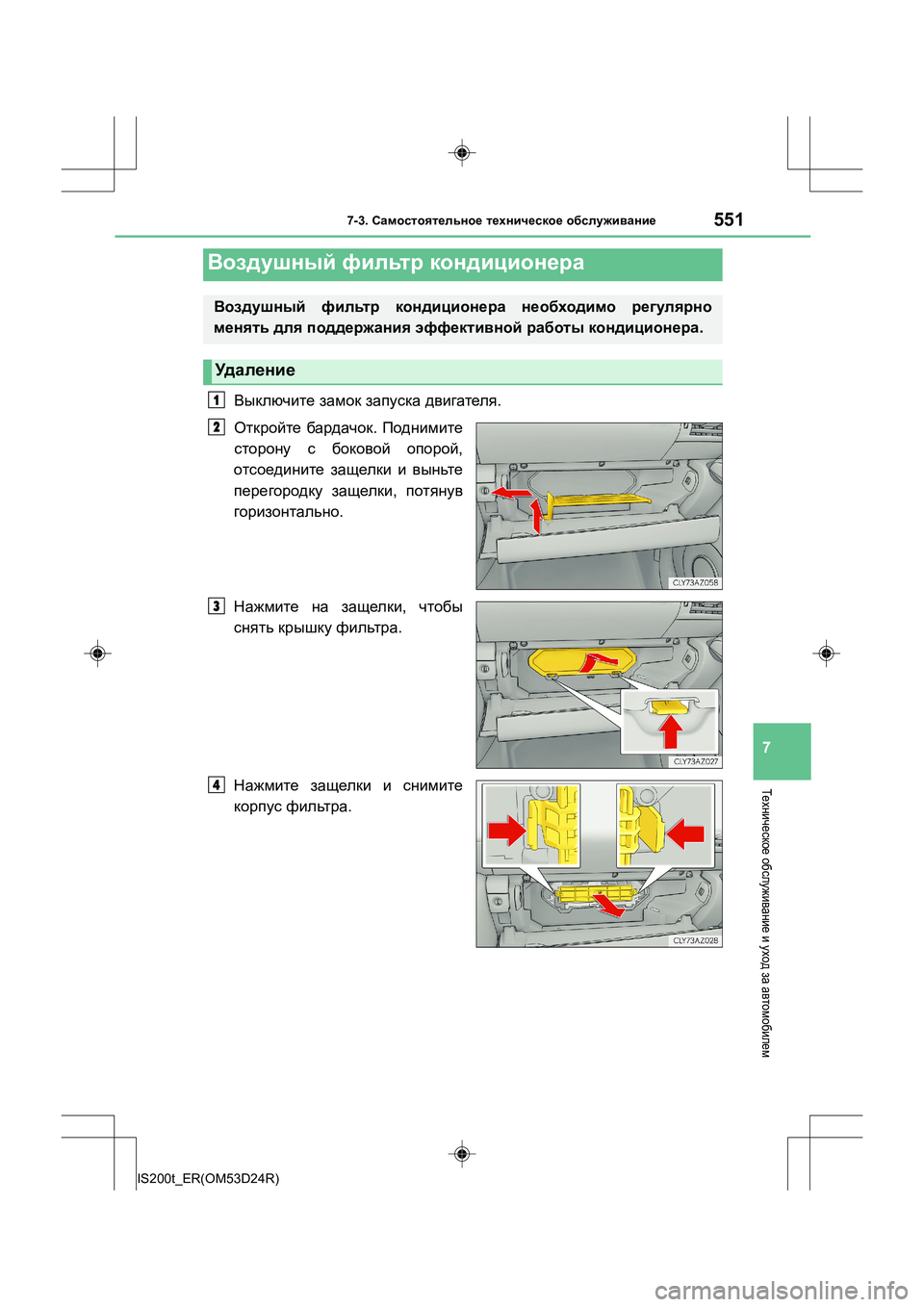

Воздушный фильтр кондиционера
Воздушный фильтр кондиционера необходимо регулярно
менять для поддержания эффективной работы кондиционера .
Удаление
1
2
3
4

5527-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Извлеките старый воздушный
фильтр кондиционера из
корпуса фильтра и замените
его новым .
Значки “↑UP” на фильтре и на
корпусе фильтра должны указывать
вверх .
■Интервал между проверками
Проверку и замену воздушного фильтра кондиционера следует производить в
соответствии с графиком технического обслуживания . В условиях запыленности
или при движении в плотном транспортном потоке может потребоваться более
частая замена . (→ стр . 509)
■ Если поток воздуха из вентиляционных отверстий стал существенно слабее
Это может означать , что фильтр засорен . Проверьте фильтр и при
необходимости замените на новый .
5
ВНИМАНИЕ !
■При использовании системы кондиционирования воздуха
Фильтр всегда должен быть установлен .
Использование системы кондиционирования воздуха без фильтра может
привести к выходу системы из строя .

5537-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
●Плоская отвертка
●Маленькая плоская отвертка
●Литиевый элемент питания CR2032
Извлеките механический ключ .
Снимите крышку .
Чтобы не повредить ключ , оберните
конец отвертки лентой .
Снимите крышку элемента
питания .
Чтобы не повредить ключ , оберните
конец отвертки лентой .
Элемент питания электронного ключа
Если элемент питания разрядился , замените его .
Вам понадобятся следующие инструменты :
Замена элемента питания
1
2
3

5547-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Снимите разряженный элемент
питания .
Вставьте новый элемент питания
так , чтобы вывод “+” оказался
сверху .
■Используйте литиевый элемент питания CR2032
● Элементы питания можно приобрести у любого официального дилера Lexus,
специалиста ремонтной службы или в другом квалифицированном и
технически оснащенном сервисном центре , в магазинах , торгующих
электроприборами или фотокамерами .
● Заменяйте элемент питания только элементом питания того же типа или
аналогичным , рекомендованным производителем .
● Утилизируйте использованные элементы питания в соответствии с местным
законодательством .
■ Когда нужно менять элемент питания ключа -карты (если имеется )
Элемент питания ключа -карты можно приобрести только у дилера Lexus. Дилер
Lexus может также произвести замену элемента питания .
■ Если элемент питания электронного ключа разряжен
Могут появиться следующие признаки :
● Функция интеллектуальной системы и доступа без ключа и функция
дистанционного управления стали работать хуже .
● Снизилась дальность работы устройства .
■ Сертификация элемента питания ключа
● Заменяйте элемент питания только элементом питания того же типа или
аналогичным , рекомендованным производителем .
● Утилизируйте использованные элементы питания в соответствии с местным
законодательством .
4

5557-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
ПРЕДОСТЕРЕЖЕНИЕ !
■Элемент питания и другие мелкие детали
Эти детали имеют небольшие размеры , и если дети их проглотят , они могут
задохнуться . Не давайте детям . Пренебрежение этим может привести к смерти
или тяжелым травмам .
■ Меры предосторожности относительно литиевого элемента питания
ПРЕДОСТЕРЕЖЕНИЕ :
ПРИ ЗАМЕНЕ ЭЛЕМЕНТА ПИТАНИЯ НА ЭЛЕМЕНТ ПИТАНИЯ
НЕСООТВЕТСТВУЮЩЕГО ТИПА ВОЗНИКАЕТ ОПАСНОСТЬ ВЗРЫВА .
УТИЛИЗИРУЙТЕ ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ В
СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ
ВНИМАНИЕ !
■Для нормальной работы после замены элемента питания
Во избежание несчастных случаев соблюдайте следующие меры
предосторожности :
● Во время работы руки всегда должны быть сухими .
Влага может вызвать коррозию элемента питания .
● Никакие другие детали внутри пульта дистанционного управления не трогайте
и не перемещайте .
● Не сгибайте клеммы элемента питания .

5567-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Выключите замок запуска двигателя .
Откройте крышку бл ок а предохранителей .
XОтсек двигателя : бл ок предохранителей типа A ( автомобили с
левосторонним управлением )
Надавите на защелку и
поднимите крышку вверх .
XОтсек двигателя : бл ок предохранителей типа A ( автомобили с
правосторонним управлением )
Надавите на защелку и
поднимите крышку вверх .
Проверка и замена плавких предохранителей
Если не работает какое -либо электрическое устройство ,
причиной может быть перегоревший предохранитель . В этом
случае проверьте и при необходимости замените плавкие
предохранители .
1
2

5577-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
XОтсек двигателя : бл ок предохранителей типа B
Надавите на защелку и
поднимите крышку вверх .
XПриборная панель слева (автомобили с левосторонним
управлением )
Снимите крышку .
XПриборная панель слева (автомобили с правосторонним
управлением )
Снимите крышку .

5587-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
При помощи специального
инструмента извлеките
предохранитель .
При помощи выдвижного
инструмента можно извлечь только
предохранители типа A.
Проверьте , не сгорел ли предохранитель .
Целый предохранитель
Сгоревший предохранитель
Тип А и В :
Замените сгоревший предохранитель на новый с таким же номиналом тока .
Номиналы тока предохранителей указаны на крышке бл о к а предохранителей .
Тип С и D:
Обратитесь к любому официальному дилеру Lexus, специалисту ремонтной
службы или в другой квалифицированный и технически оснащенный
сервисный центр .
3
XТип AXТи п B
XТип СXТи п D
4
1
2

5597-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем

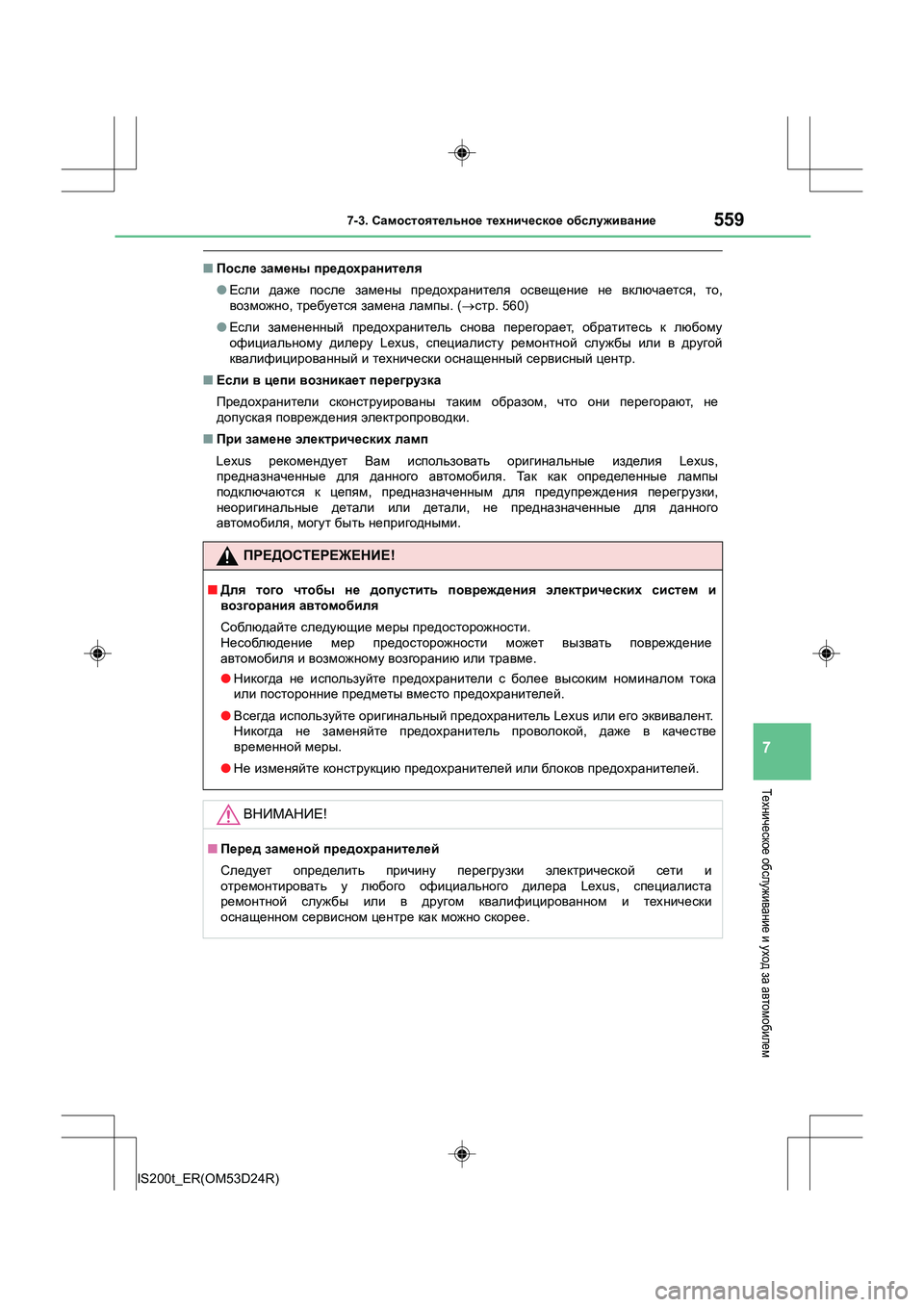

■ После замены предохранителя
● Если даже после замены предохранителя освещение не включается , то ,
возможно , требуется замена лампы . (→ стр . 560)
● Если замененный предохранитель снова перегорает , обратитесь к любому
официальному дилеру Lexus, специалисту ремонтной службы или в другой
квалифицированный и технически оснащенный сервисный центр .
■ Если в цепи возникает перегрузка
Предохранители сконструированы таким образом , что они перегорают , не
допуская повреждения электропроводки .
■ При замене электрических ламп
Lexus рекомендует Вам использовать оригинальные изделия Lexus,
предназначенные для данного автомобиля . Та к как определенные лампы
подключаются к цепям , предназначенным для предупреждения перегрузки ,
неоригинальные детали или детали , не предназначенные для данного
автомобиля , могут быть непригодными .
ПРЕДОСТЕРЕЖЕНИЕ !
■Для того чтобы не допустить повреждения электрических систем и
возгорания автомобиля
Соблюдайте следующие меры предосторожности .
Несоблюдение мер предосторожности может вызвать повреждение
автомобиля и возможному возгоранию или травме .
● Никогда не используйте предохранители с более высоким номиналом тока
или посторонние предметы вместо предохранителей .
● Всегда используйте оригинальный предохранитель Lexus или его эквивалент .
Никогда не заменяйте предохранитель проволокой , даже в качестве
временной меры .
● Не изменяйте конструкцию предохранителей или бл о к ов предохранителей .
ВНИМАНИЕ!
■Перед заменой предохранителей
Следует определить причину перегрузки электрической сети и
отремонтировать у любого официального дилера Lexus, специалиста
ремонтной службы или в другом квалифицированном и технически
оснащенном сервисном центре как можно скорее .

5607-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Проверьте мощность лампы , которую нужно заменить . (→ стр . 672)
■Спереди
Передний указатель поворота
Электрические лампы
Вы можете самостоятельно проводить замену следующих
ламп . Уровни сложности замены различны в зависимости от
лампы . Так как существует опасность повреждения деталей , мы
рекомендуем , чтобы замену произвели у любого официального
дилера Lexus, специалиста ремонтной службы или в другом
квалифицированном и технически оснащенном сервисном
центре .
Подготовка к замене лампы
Расположение ламп
XАвтомобили с
газоразрядными фарамиXАвтомобили со
светодиодными фарами
