display Lexus IS300h 2017 Handleiding (in Dutch)

99
2Instrumentenpaneel
IS300h_EE(OM53D89E)
2. InstrumentenpaneelWa a r s c h u w i n g s l a m p j e s en controlelampjes.................. 100
Meters en tellers ......................... 105
Multi-informatiedisplay ............... 111
Energiemonitor/ verbruiksscherm ....................... 127
IS300h_OM_Europe_OM53D89E.book P age 99 Tuesday, November 29, 2016 2:44 PM

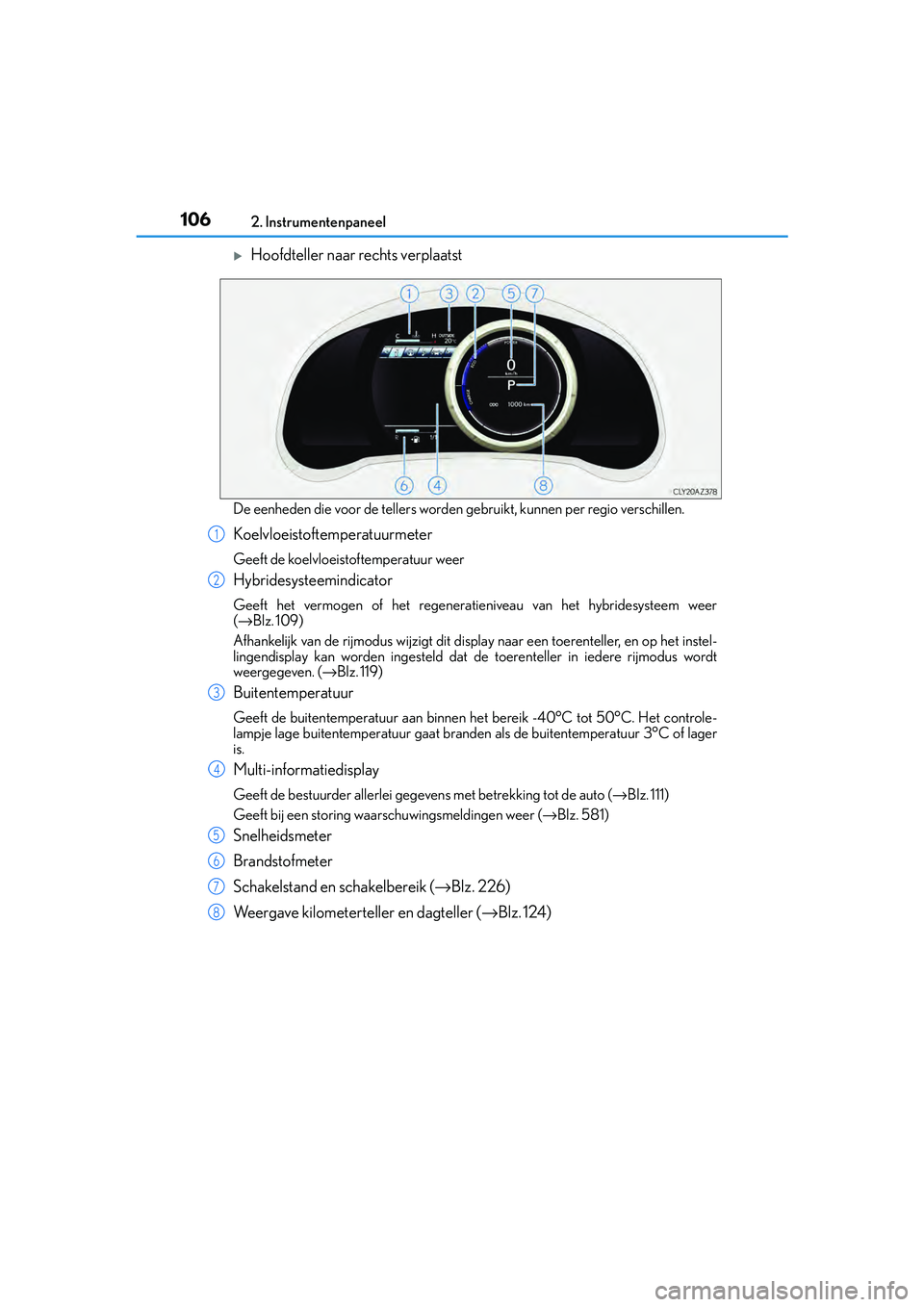

1062. Instrumentenpaneel
IS300h_EE(OM53D89E)
Hoofdteller naar rechts verplaatst
De eenheden die voor de tellers worden gebruikt, kunnen per regio verschillen.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem weer
(→ Blz. 109)
Afhankelijk van de rijmodus wijzigt dit displa y naar een toerenteller, en op het instel-
lingendisplay kan worden ingesteld dat de toerenteller in iedere rijmodus wordt
weergegeven. ( →Blz. 119)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het controle-
lampje lage buitentemperatuur gaat brande n als de buitentemperatuur 3°C of lager
is.
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto ( →Blz. 111)
Geeft bij een storing waarschuwingsmeldingen weer ( →Blz. 581)
Snelheidsmeter
Brandstofmeter
Schakelstand en schakelbereik ( →Blz. 226)
Weergave kilometerteller en dagteller ( →Blz. 124)
1
2
3
74
5
6
7
8
IS300h_OM_Europe_OM53D89E.book P age 106 Tuesday, November 29, 2016 2:44 PM

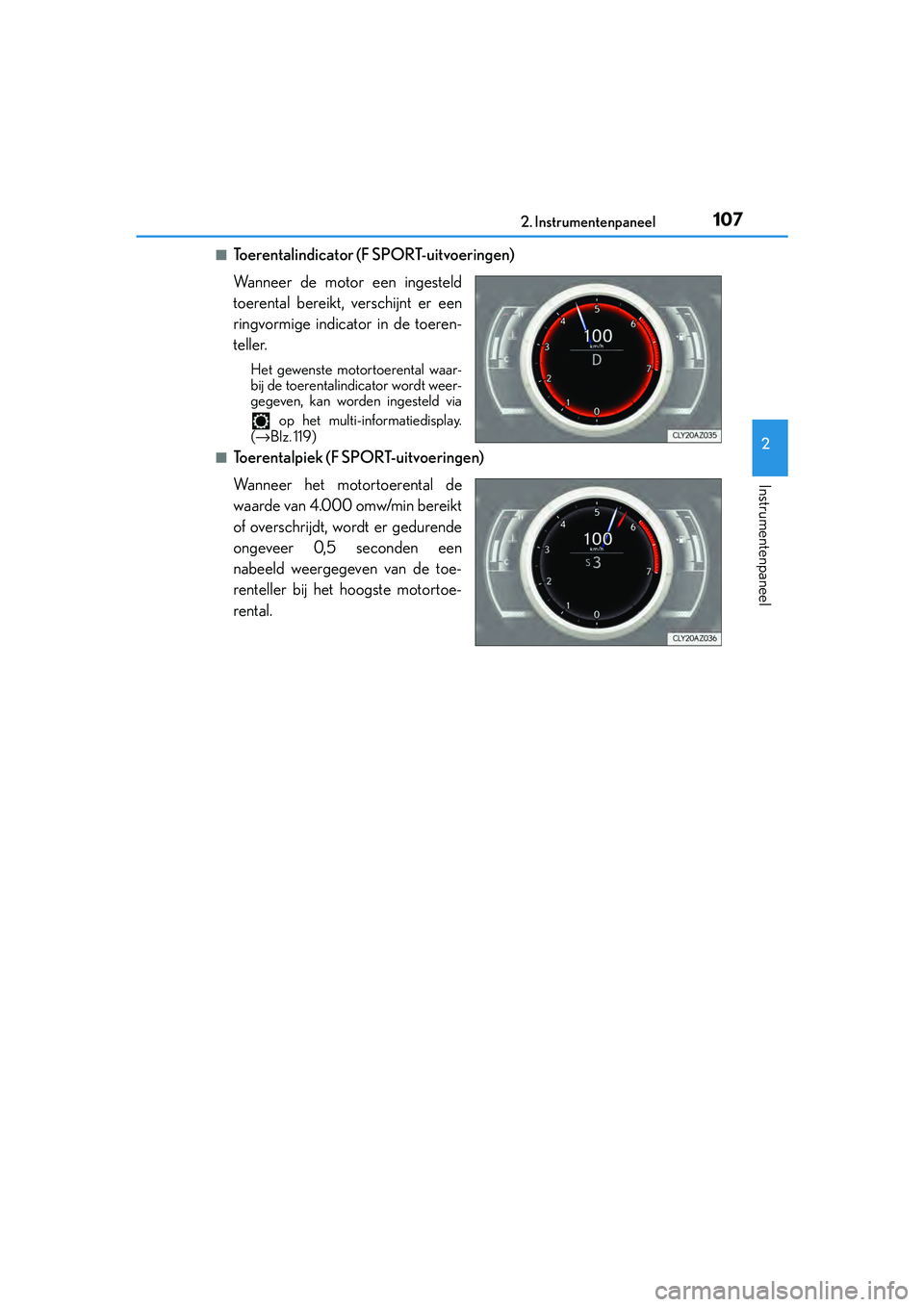

1072. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
■Toerentalindicator (F SPORT-uitvoeringen)
Wanneer de motor een ingesteld
toerental bereikt, verschijnt er een
ringvormige indicator in de toeren-
teller.
Het gewenste motortoerental waar-
bij de toerentalindicator wordt weer-
gegeven, kan worden ingesteld via op het multi-informatiedisplay.
( → Blz. 119)
■Toerentalpiek (F SPORT-uitvoeringen)
Wanneer het motortoerental de
waarde van 4.000 omw/min bereikt
of overschrijdt, wordt er gedurende
ongeveer 0,5 seconden een
nabeeld weergegeven van de toe-
renteller bij het hoogste motortoe-
rental.
IS300h_OM_Europe_OM53D89E.book P age 107 Tuesday, November 29, 2016 2:44 PM

1082. Instrumentenpaneel
IS300h_EE(OM53D89E)
■Hoofdteller (F SPORT-uitvoeringen)
Beweegt tussen de positie in het
midden en rechts.
De helderheid van de dashboardverlichting kan worden ingesteld. Donkerder
Helderder
■Tellers en display worden verlicht als
Het contact AAN staat.
■Aanpassing van de helderheid van het dashboard
De helderheid van de dash boardverlichting kan afzonder lijk worden aangepast wanneer
de achterlichten branden en wanneer de achterlichten uit zijn. Wanneer de omgeving
echter licht is (bijvoorbeeld overdag), wordt de helderheid van de dashboardverlichting
niet aangepast wanneer de achterlichten worden ingeschakeld.
De weergave wijzigen
Dimmer dashboardverlichting
1
2
IS300h_OM_Europe_OM53D89E.book P age 108 Tuesday, November 29, 2016 2:44 PM

1092. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
■HybridesysteemindicatorLaadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestop t en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Power-gebied
Laat zien dat de grens van een bereik v oor milieuvriendelijk rijden wordt overschre-
den (bij rijden op vol vermogen en dergelijke).
●Afhankelijk van de geselectee rde rijmodus wordt de hybridesysteemindicator of de
toerenteller weergegeven. Via van het mu lti-informatiedisplay kunt u ook instellen
dat de hybridesysteemindica tor of de toerenteller permanent wordt weergegeven.
( → Blz. 119)
●De hybridesysteemindicator wordt in de volgende situaties weergegeven:
• Wanneer de toerente ller is ingesteld op “weergave afhankelijk van de rijmodus” en
niet de sportmodus als rijmodus is geselecteerd
• Wanneer de toerenteller is ingesteld op permanente weergave van de hybridesys-
teemindicator
●Als u probeert om de naald (behalve F SPORT-uitvoeringen) of de staafjes (F SPORT-
uitvoeringen) tijdens het rijd en in het ECO-gebied te houd en, rijdt u milieuvriendelijker.
●In het oplaadgebied wordt de regeneratiestatus* aangegeven. De geregenereerde
energie wordt gebruikt om het batter ijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld.
Behalve F SPORT-
uitvoeringenF SPORT-uitvoeringen
1
2
3
4
IS300h_OM_Europe_OM53D89E.book P age 109 Tuesday, November 29, 2016 2:44 PM

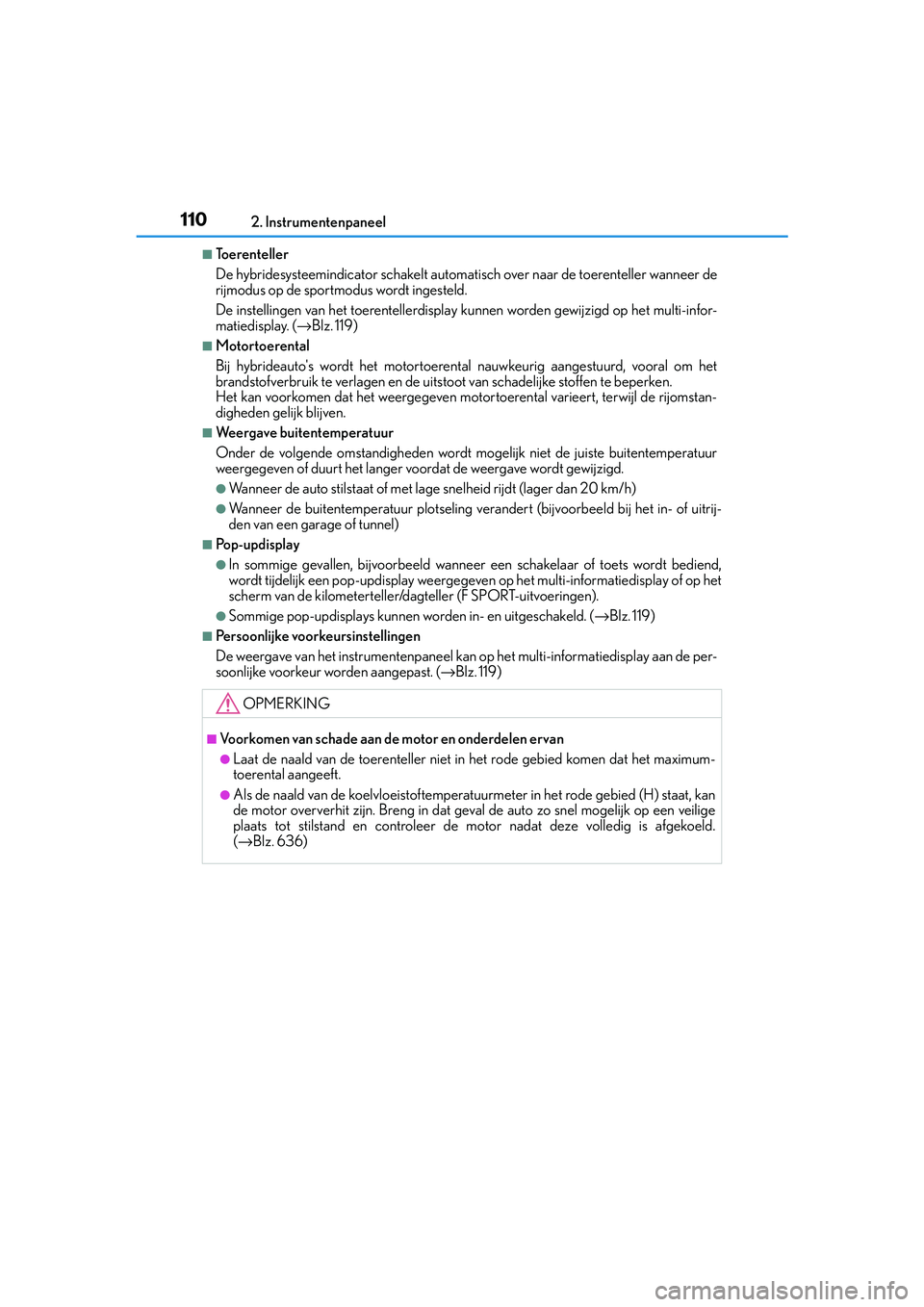

1102. Instrumentenpaneel
IS300h_EE(OM53D89E)
■Toerenteller
De hybridesysteemindicator schakelt automatisch over naar de toerenteller wanneer de
rijmodus op de sportmodus wordt ingesteld.
De instellingen van het toerentellerdisplay kunnen worden gewijzigd op het multi-infor-
matiedisplay. (→Blz. 119)
■Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uits toot van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
■Weergave buitentemperatuur
Onder de volgende omstandi gheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd.
●Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
●Wanneer de buitentemperatuur plotseling ve randert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
■Pop-updisplay
●In sommige gevallen, bijvoorbeeld wanneer een schakelaar of toets wordt bediend,
wordt tijdelijk een pop-updisplay weergegeven op het multi-informatiedisplay of op het
scherm van de kilometerteller/da gteller (F SPORT-uitvoeringen).
●Sommige pop-updisplays kunnen worden in- en uitgeschakeld. ( →Blz. 119)
■Persoonlijke voorkeursinstellingen
De weergave van het instrumentenpaneel kan op het multi-informatiedisplay aan de per-
soonlijke voorkeur worden aangepast. ( →Blz. 119)
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
●Laat de naald van de toerenteller niet in het rode gebied komen dat het maximum-
toerental aangeeft.
●Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H) staat, kan
de motor oververhit zijn. Breng in dat ge val de auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de motor nadat deze volledig is afgekoeld.
( → Blz. 636)
IS300h_OM_Europe_OM53D89E.book P age 110 Tuesday, November 29, 2016 2:44 PM

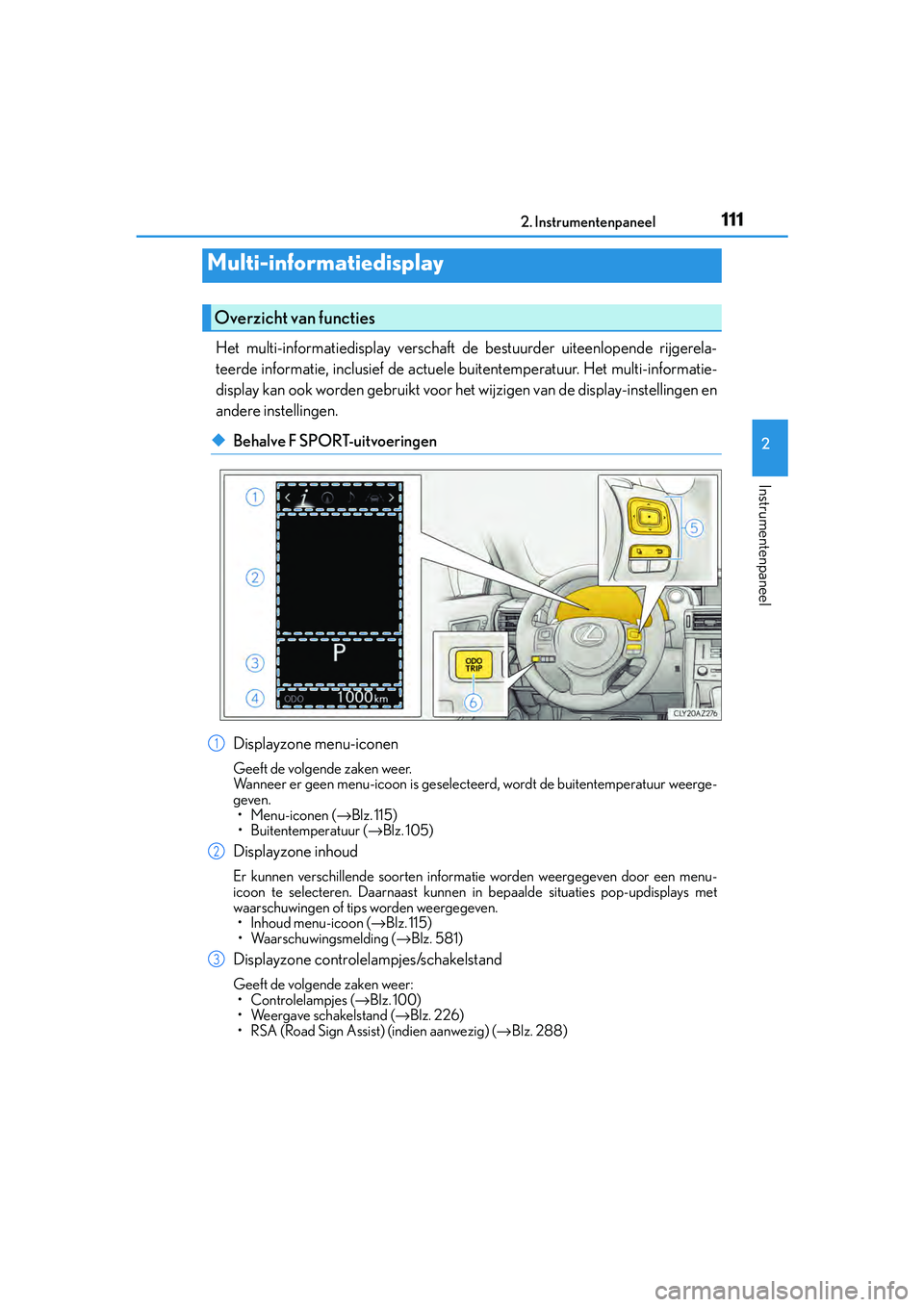

1112. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rijgerela-
teerde informatie, inclusief de actuele buitentemperatuur. Het multi-informatie-
display kan ook worden gebruikt voor het wijzigen van de display-instellingen en
andere instellingen.
◆Behalve F SPORT-uitvoeringen
Displayzone menu-iconen
Geeft de volgende zaken weer.
Wanneer er geen menu-icoon is geselecteerd, wordt de buitentemperatuur weerge-
geven. •Menu-iconen ( →Blz. 115)
• Buitentemperatuur ( →Blz. 105)
Displayzone inhoud
Er kunnen verschillende soorten informatie worden weergegeven door een menu-
icoon te selecteren. Daarnaast kunnen in bepaalde situaties pop-updisplays met
waarschuwingen of tips worden weergegeven.
• Inhoud menu-icoon ( →Blz. 115)
• Waarschuwingsmelding ( →Blz. 581)
Displayzone controlelampjes/schakelstand
Geeft de volgende zaken weer:
• Controlelampjes ( →Blz. 100)
• Weergave schakelstand ( →Blz. 226)
• RSA (Road Sign Assist) (indien aanwezig) ( →Blz. 288)
Multi-informatiedisplay
Overzicht van functies
1
2
3
IS300h_OM_Europe_OM53D89E.book P age 111 Tuesday, November 29, 2016 2:44 PM

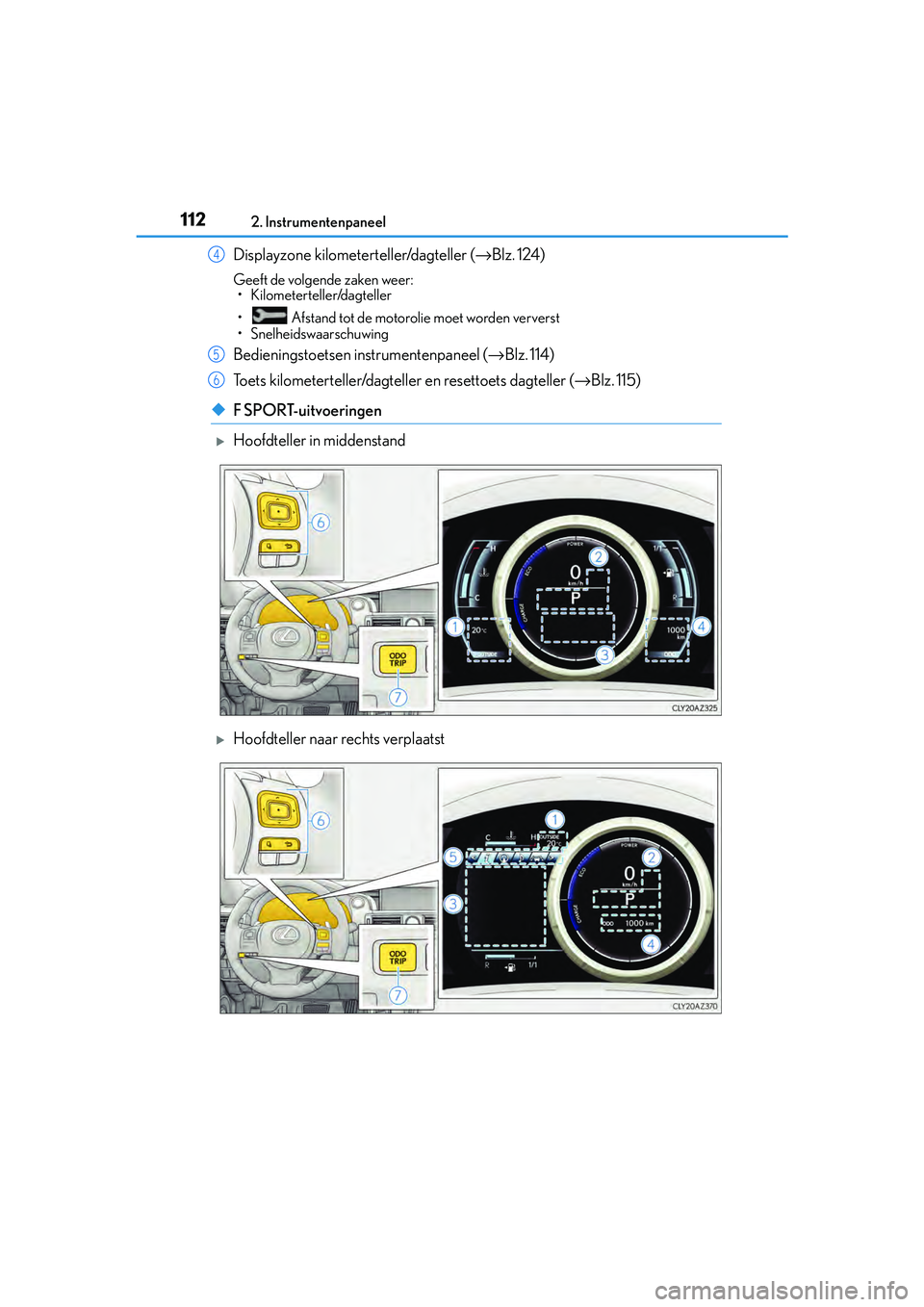

1122. Instrumentenpaneel
IS300h_EE(OM53D89E)
Displayzone kilometerteller/dagteller (→Blz. 124)
Geeft de volgende zaken weer:
• Kilometerteller/dagteller
• Afstand tot de motorolie moet worden ververst
• Snelheidswaarschuwing
Bedieningstoetsen instrumentenpaneel ( →Blz. 114)
Toets kilometerteller/dagteller en resettoets dagteller ( →Blz. 115)
◆FSPORT-uitvoeringen
Hoofdteller in middenstand
Hoofdteller naar rechts verplaatst
4
5
6
IS300h_OM_Europe_OM53D89E.book P age 112 Tuesday, November 29, 2016 2:44 PM

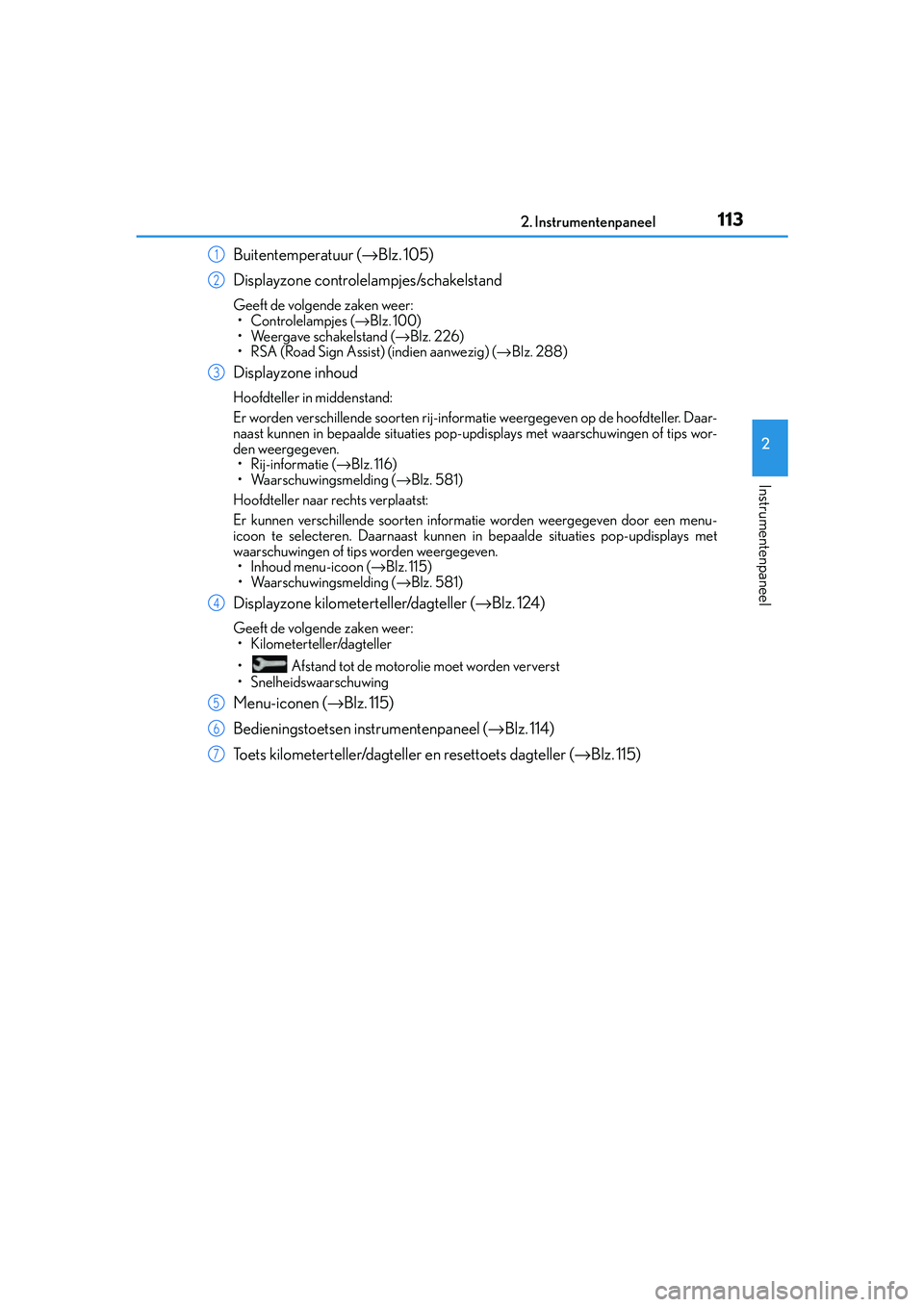

1132. Instrumentenpaneel
2
Instrumentenpaneel
IS300h_EE(OM53D89E)
Buitentemperatuur (→Blz. 105)
Displayzone controlelampjes/schakelstand
Geeft de volgende zaken weer: • Controlelampjes ( →Blz. 100)
• Weergave schakelstand ( →Blz. 226)
• RSA (Road Sign Assist) (indien aanwezig) ( →Blz. 288)
Displayzone inhoud
Hoofdteller in middenstand:
Er worden verschillende soorten rij-informat ie weergegeven op de hoofdteller. Daar-
naast kunnen in bepaalde situaties pop-updi splays met waarschuwingen of tips wor-
den weergegeven. •Rij-informatie ( →Blz. 116)
• Waarschuwingsmelding ( →Blz. 581)
Hoofdteller naar rechts verplaatst:
Er kunnen verschillende soorten informatie worden weergegeven door een menu-
icoon te selecteren. Daarnaast kunnen in bepaalde situaties pop-updisplays met
waarschuwingen of tips worden weergegeven. • Inhoud menu-icoon ( →Blz. 115)
• Waarschuwingsmelding ( →Blz. 581)
Displayzone kilometerteller/dagteller ( →Blz. 124)
Geeft de volgende zaken weer:
• Kilometerteller/dagteller
• Afstand tot de motorolie moet worden ververst
• Snelheidswaarschuwing
Menu-iconen (→ Blz. 115)
Bedieningstoetsen instrumentenpaneel ( →Blz. 114)
Toets kilometerteller/dagteller en resettoets dagteller ( →Blz. 115)
1
2
3
4
5
6
7
IS300h_OM_Europe_OM53D89E.book P age 113 Tuesday, November 29, 2016 2:44 PM

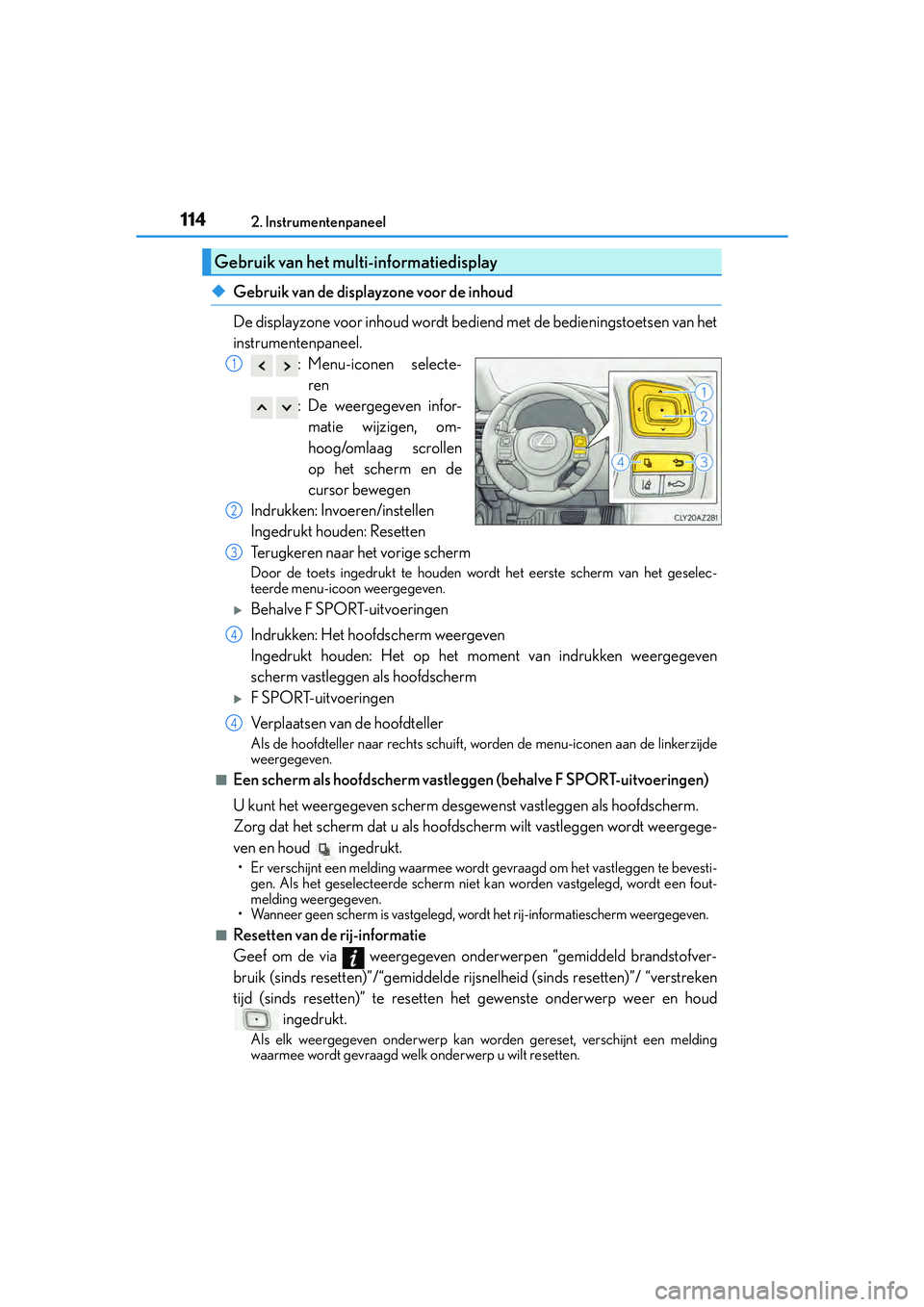

1142. Instrumentenpaneel
IS300h_EE(OM53D89E)
◆Gebruik van de displayzone voor de inhoud
De displayzone voor inhoud wordt bediend met de bedieningstoetsen van het
instrumentenpaneel. : Menu-iconen selecte-ren
: De weergegeven infor- matie wijzigen, om-
hoog/omlaag scrollen
op het scherm en de
cursor bewegen
Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten
Terugkeren naar het vorige scherm
Door de toets ingedrukt te houden wordt het eerste scherm van het geselec-
teerde menu-icoon weergegeven.
Behalve F SPORT-uitvoeringen
Indrukken: Het hoofdscherm weergeven
Ingedrukt houden: Het op het mo ment van indrukken weergegeven
scherm vastleggen als hoofdscherm
F SPORT-uitvoeringen
Verplaatsen van de hoofdteller
Als de hoofdteller naar rechts schuift, worden de menu-iconen aan de linkerzijde
weergegeven.
■Een scherm als hoofdscherm vastleggen (behalve F SPORT-uitvoeringen)
U kunt het weergegeven scherm desg ewenst vastleggen als hoofdscherm.
Zorg dat het scherm dat u als hoofdscherm wilt vastleggen wordt weergege-
ven en houd ingedrukt.
• Er verschijnt een melding waarmee wordt gevraagd om het vastleggen te bevesti-
gen. Als het geselecteerde scherm niet kan worden vastgelegd, wordt een fout-
melding weergegeven.
• Wanneer geen scherm is vastgelegd, wo rdt het rij-informatiescherm weergegeven.
■Resetten van de rij-informatie
Geef om de via weergegeven onderwerpen “gemiddeld brandstofver-
bruik (sinds resetten)”/“gemiddelde rijsnelheid (sinds resetten)”/ “verstreken
tijd (sinds resetten)” te resetten het gewenste onderwerp weer en houd
ingedrukt.
Als elk weergegeven onderwerp kan worden gereset, verschijnt een melding
waarmee wordt gevraagd welk onderwerp u wilt resetten.
Gebruik van het multi-informatiedisplay
1
2
3
4
4
IS300h_OM_Europe_OM53D89E.book P age 114 Tuesday, November 29, 2016 2:44 PM
