Lexus IS300h 2017 Navigace manuální (in Czech)

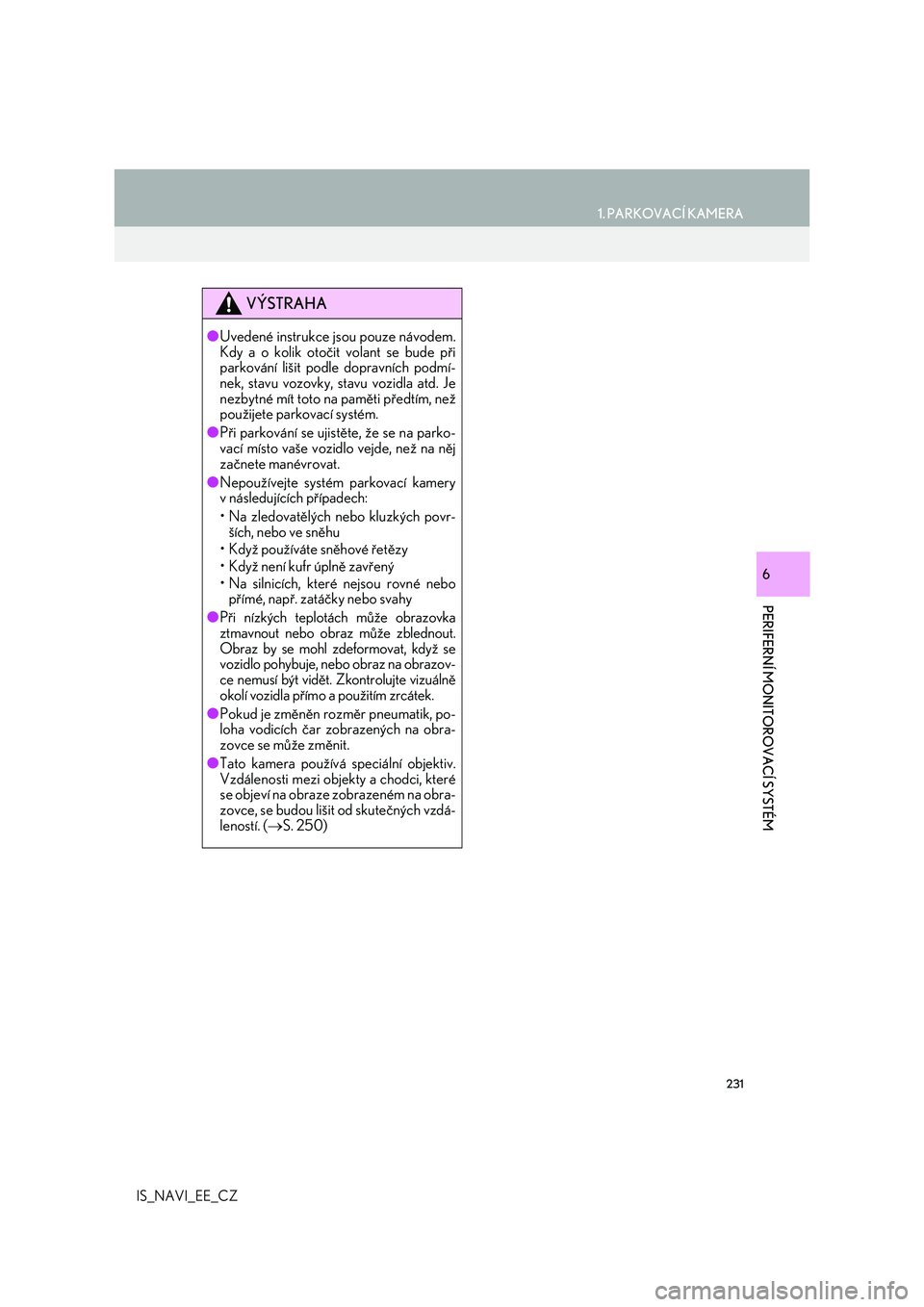

231
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
VÝSTRAHA
●Uvedené instrukce jsou pouze návodem.
Kdy a o kolik otočit volant se bude při
parkování lišit podle dopravních podmí-
nek, stavu vozovky, stavu vozidla atd. Je
nezbytné mít toto na paměti předtím, než
použijete parkovací systém.
●Při parkování se ujistěte, že se na parko-
vací místo vaše vozidlo vejde, než na něj
začnete manévrovat.
●Nepoužívejte systém parkovací kamery
v následujících případech:
• Na zledovatělých nebo kluzkých povr-
ších, nebo ve sněhu
• Když používáte sněhové řetězy
• Když není kufr úplně zavřený
• Na silnicích, které nejsou rovné nebo
přímé, např. zatáčky nebo svahy
●Při nízkých teplotách může obrazovka
ztmavnout nebo obraz může zblednout.
Obraz by se mohl zdeformovat, když se
vozidlo pohybuje, nebo obraz na obrazov-
ce nemusí být vidět. Zkontrolujte vizuálně
okolí vozidla přímo a použitím zrcátek.
●Pokud je změněn rozměr pneumatik, po-
loha vodicích čar zobrazených na obra-
zovce se může změnit.
●Tato kamera používá speciální objektiv.
Vzdálenosti mezi objekty a chodci, které
se objeví na obraze zobrazeném na obra-
zovce, se budou lišit od skutečných vzdá-
leností. (S. 250)

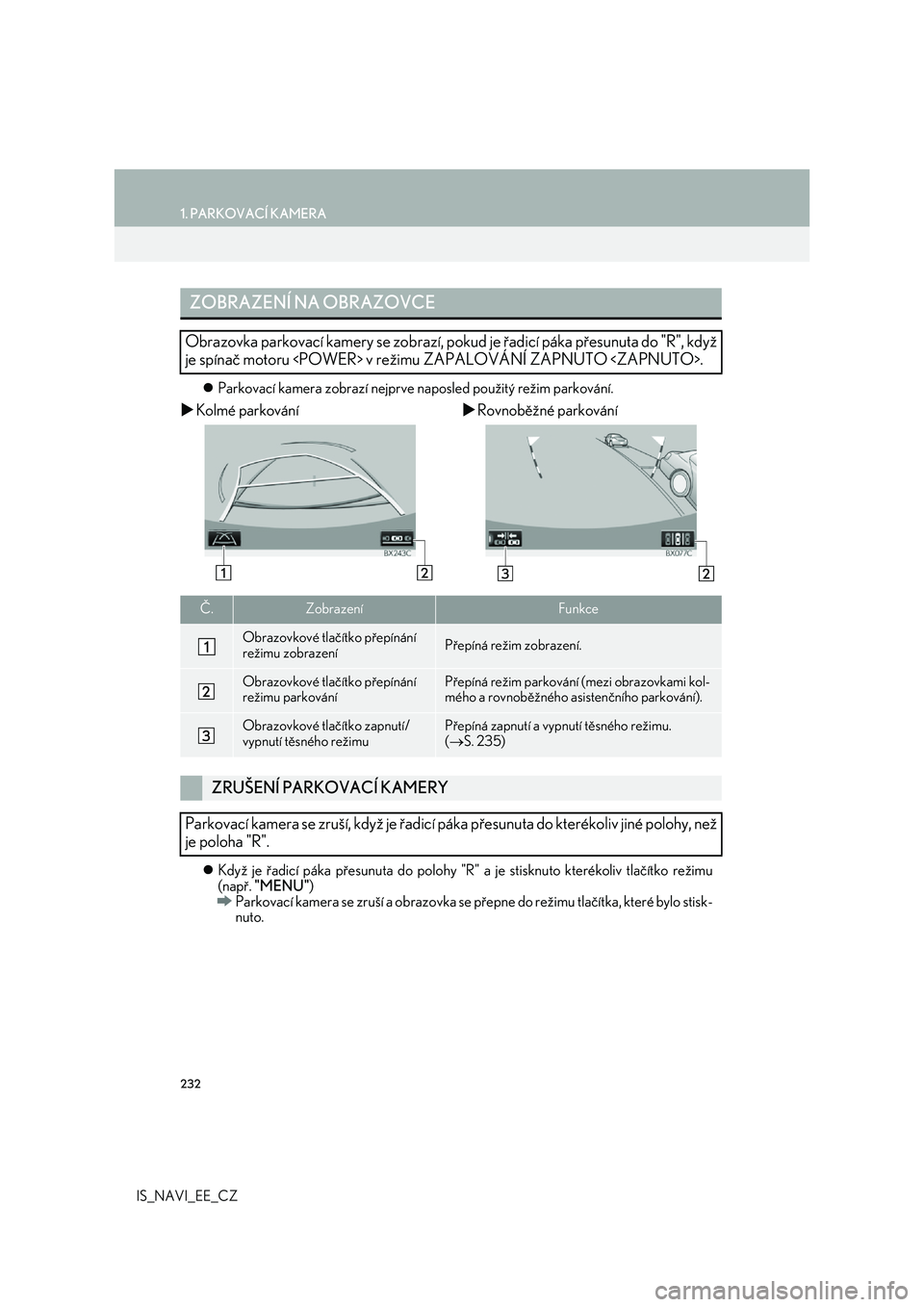

232
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
Parkovací kamera zobrazí nejprve naposled použitý režim parkování.
Kolmé parkováníRovnoběžné parkování
Když je řadicí páka přesunuta do polohy "R" a je stisknuto kterékoliv tlačítko režimu
(např. "MENU")Parkovací kamera se zruší a obrazovka se přepne do režimu tlačítka, které bylo stisk-
nuto.
ZOBRAZENÍ NA OBRAZOVCE
Obrazovka parkovací kamery se zobrazí, pokud je řadicí páka přesunuta do "R", když
je spínač motoru v režimu ZAPALOVÁNÍ ZAPNUTO .
Č.ZobrazeníFunkce
Obrazovkové tlačítko přepínání
režimu zobrazeníPřepíná režim zobrazení.
Obrazovkové tlačítko přepínání
režimu parkování
Přepíná režim parkování (mezi obrazovkami kol-
mého a rovnoběžného asistenčního parkování).
Obrazovkové tlačítko zapnutí/
vypnutí těsného režimu
Přepíná zapnutí a vypnutí těsného režimu.
( S. 235)
ZRUŠENÍ PARKOVACÍ KAMERY
Parkovací kamera se zruší, když je řadicí páka přesunuta do kterékoliv jiné polohy, než
je poloha "R".

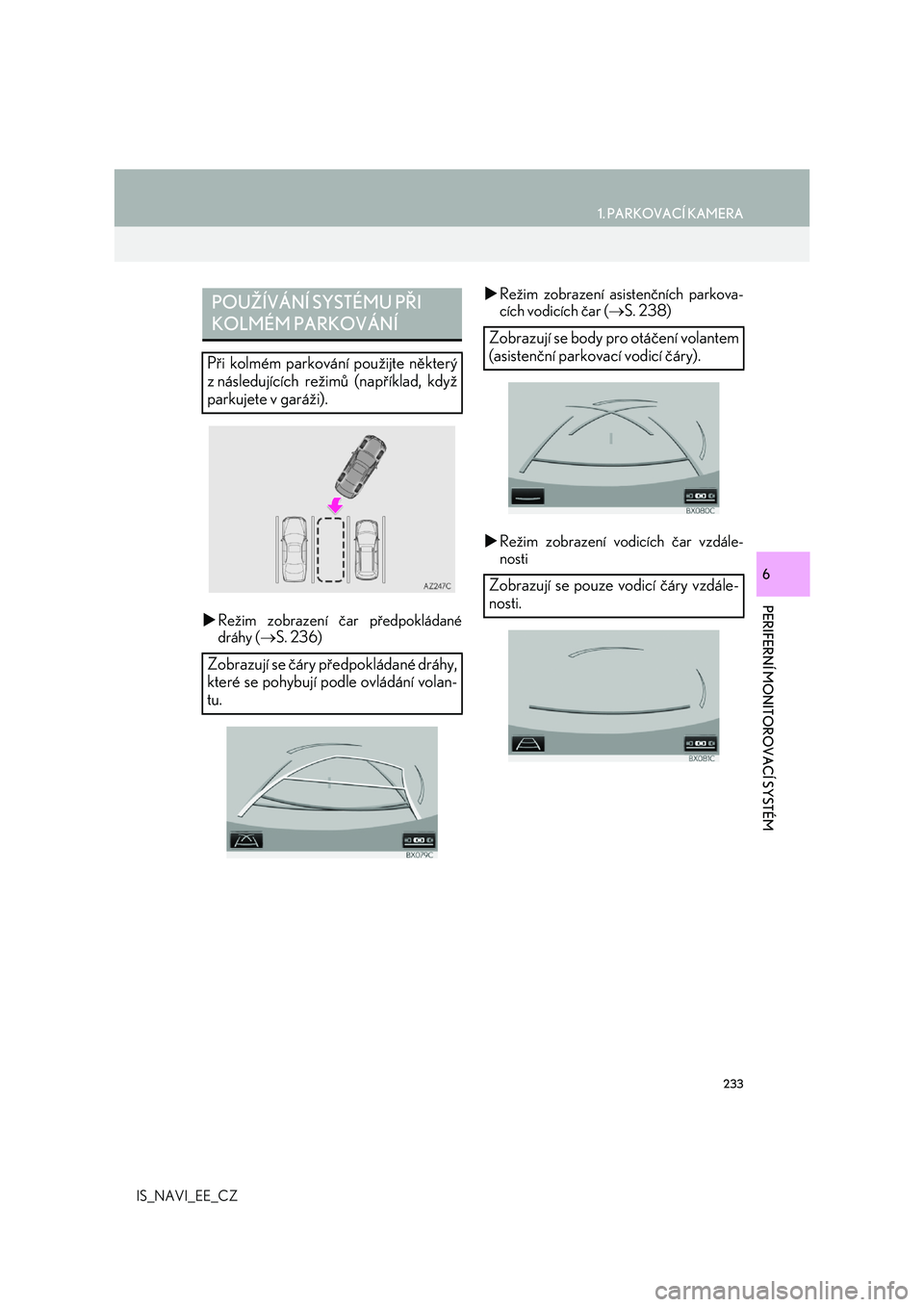

233
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
Režim zobrazení čar předpokládané
dráhy ( S. 236)
 Režim zobrazení asistenčních parkova-
cích vodicích čar ( S. 238)
 Režim zobrazení vodicích čar vzdále-
nosti
POUŽÍVÁNÍ SYSTÉMU PŘI
KOLMÉM PARKOVÁNÍ
Při kolmém parkování použijte některý
z následujících režimů (například, když
parkujete v garáži).
Zobrazují se čáry předpokládané dráhy,
které se pohybují podle ovládání volan-
tu.
Zobrazují se body pro otáčení volantem
(asistenční parkovací vodicí čáry).
Zobrazují se pouze vodicí čáry vzdále-
nosti.

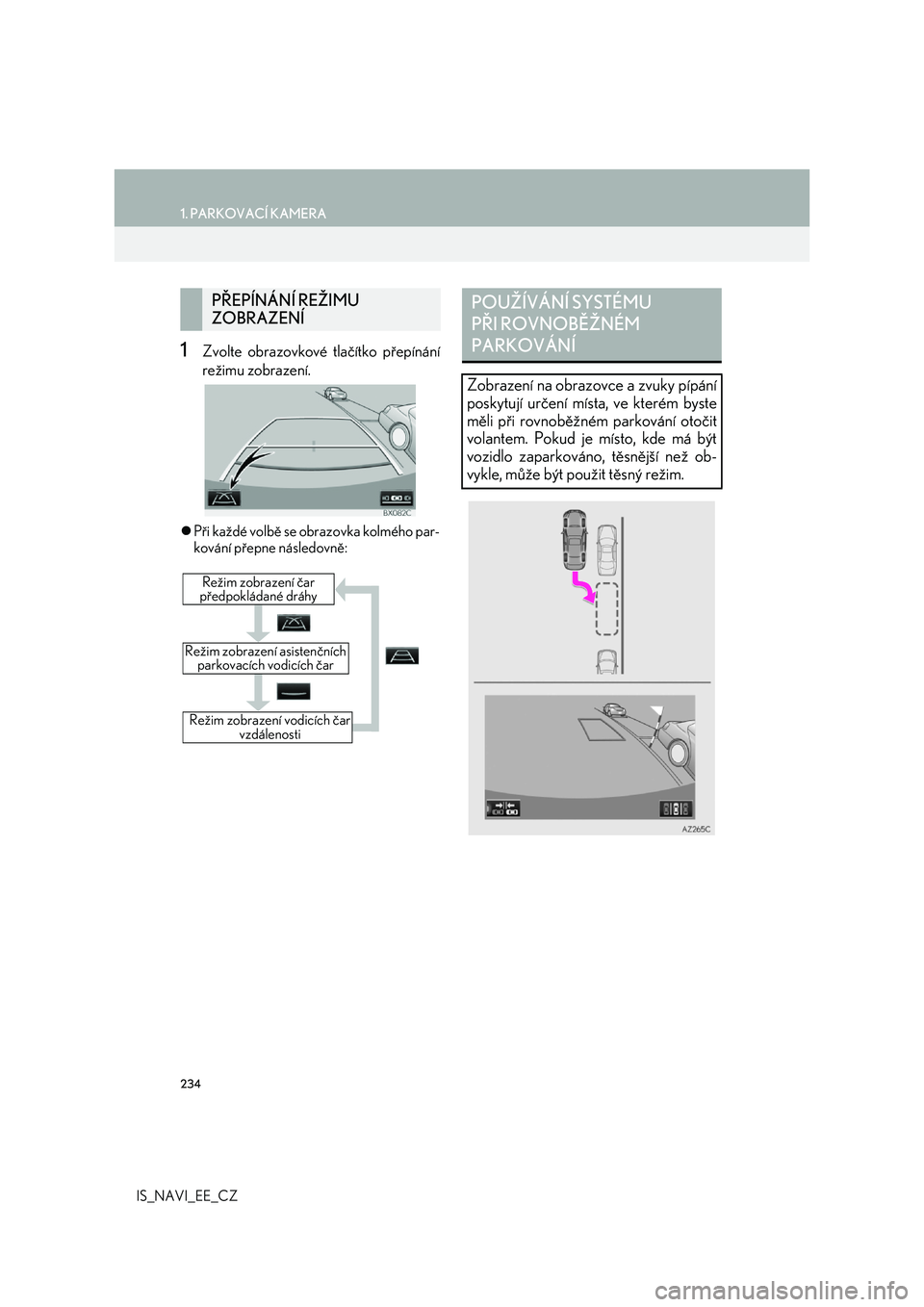

234
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
1Zvolte obrazovkové tlačítko přepínání
režimu zobrazení.
 Při každé volbě se obrazovka kolmého par-
kování přepne následovně:
PŘEPÍNÁNÍ REŽIMU
ZOBRAZENÍ
Režim zobrazení vodicích čar vzdálenosti
Režim zobrazení asistenčních parkovacích vodicích čar
Režim zobrazení čar předpokládané dráhy
POUŽÍVÁNÍ SYSTÉMU
PůI ROVNOBěŽNÉM
PARKOVÁNÍ
Zobrazení na obrazovce a zvuky pípání
poskytují určení místa, ve kterém byste
měli při rovnoběžném parkování otočit
volantem. Pokud je místo, kde má být
vozidlo zaparkováno, těsnější než ob-
vykle, může být použit těsný režim.

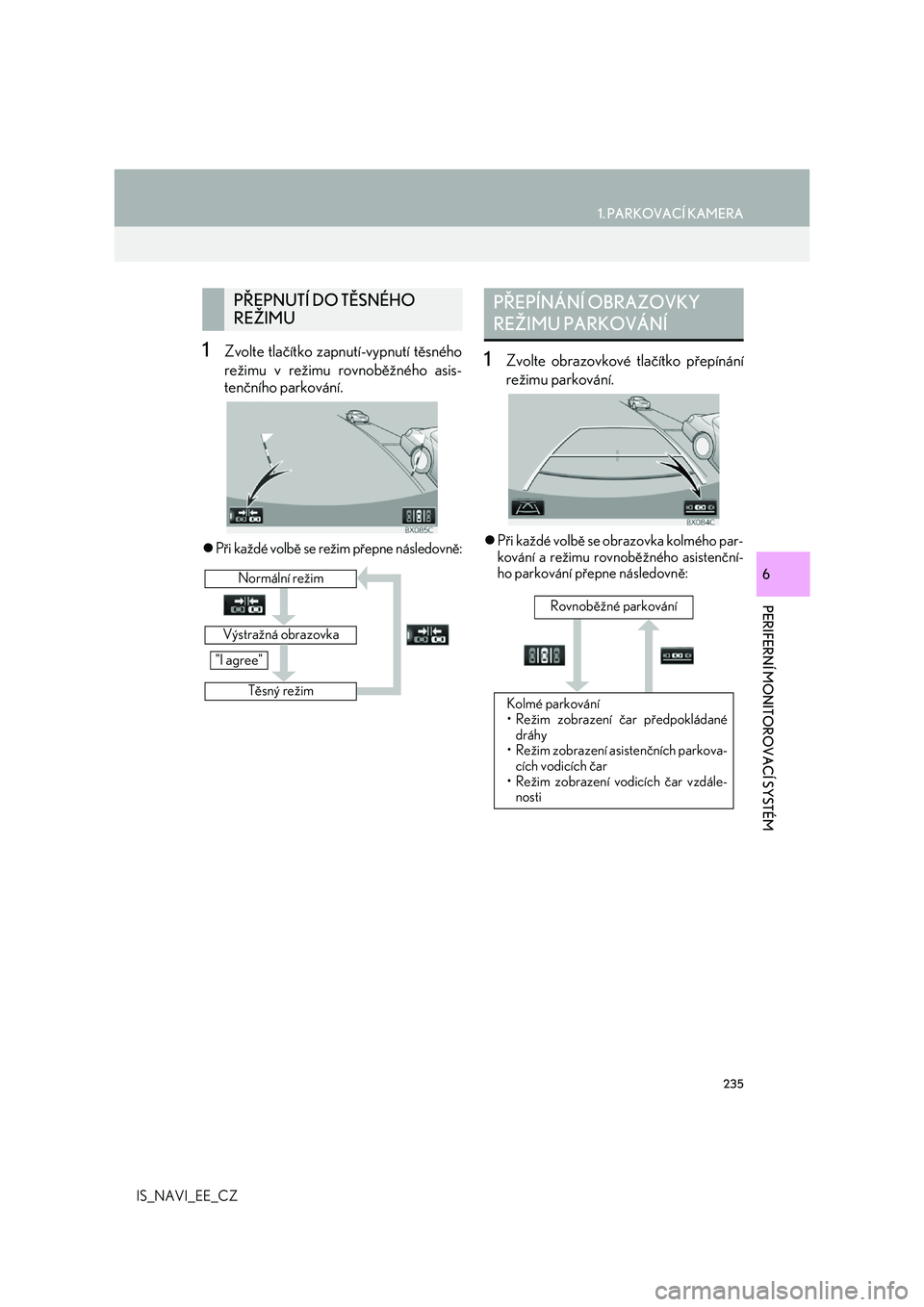

235
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
1Zvolte tlačítko zapnutí-vypnutí těsného
režimu v režimu ro vnoběžného asis-
tenčního parkování.
Při každé volbě se režim přepne následovně:
1Zvolte obrazovkové tlačítko přepínání
režimu parkování.
 Při každé volbě se obrazovka kolmého par-
kování a režimu rovnoběžného asistenční-
ho parkování přepne následovně:
PŘEPNUTÍ DO TĚSNÉHO
REŽIMU
Výstražná obrazovka
Normální režim
Těsný režim
"I agree"
PůEPÍNÁNÍ OBRAZOVKY
REŽIMU PARKOVÁNÍ
Kolmé parkování • Režim zobrazení čar předpokládané
dráhy
• Režim zobrazení asistenčních parkova- cích vodicích čar
• Režim zobrazení vodicích čar vzdále-
nosti
Rovnoběžné parkování

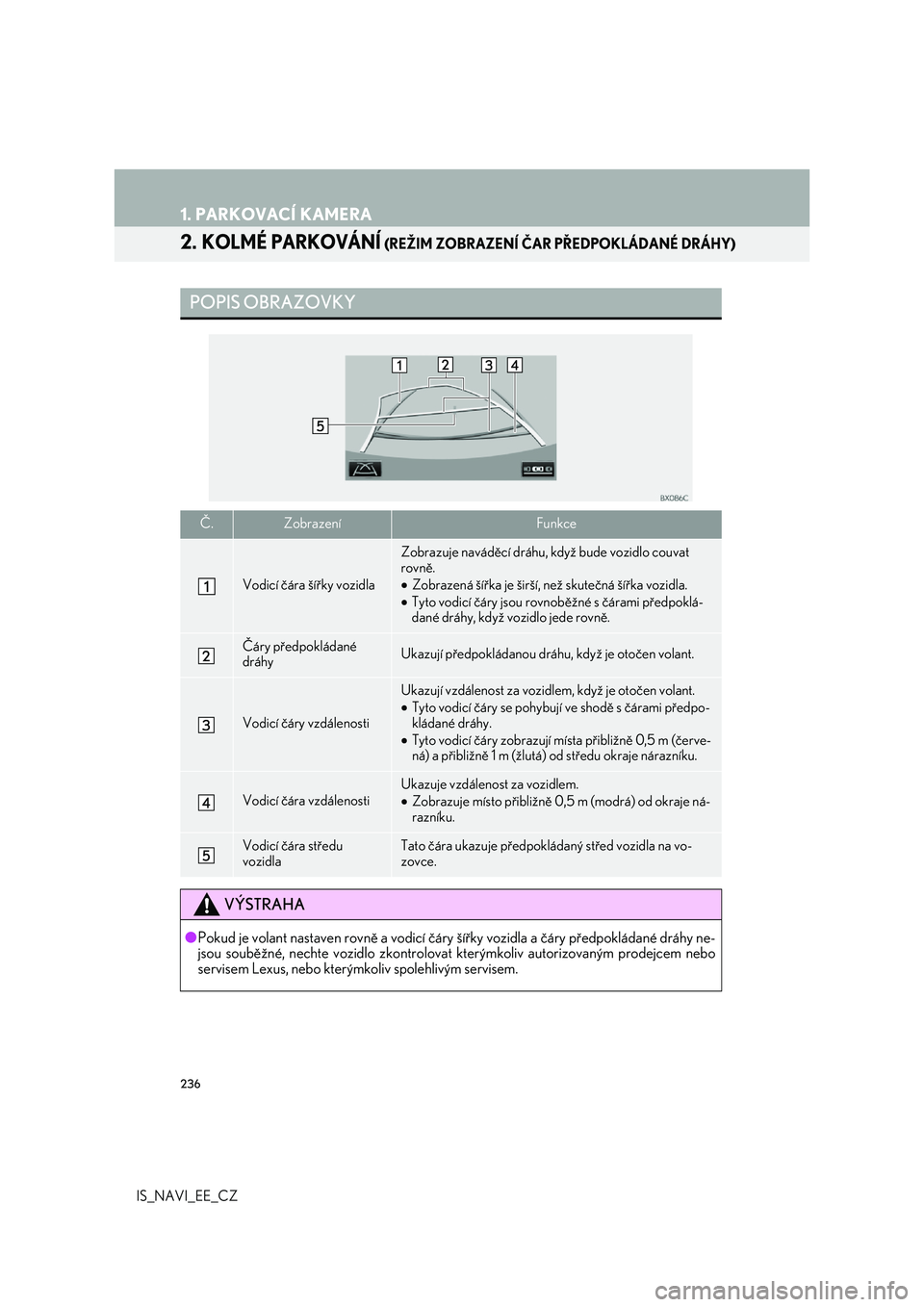

236
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
2. KOLMÉ PARKOVÁNÍ (REŽIM ZOBRAZENÍ ČAR PŘEDPOKLÁDANÉ DRÁHY)
POPIS OBRAZOVKY
Č.ZobrazeníFunkce
Vodicí čára šířky vozidla
Zobrazuje naváděcí dráhu, když bude vozidlo couvat
rovně.
 Zobrazená šířka je širší, než skutečná šířka vozidla.
 Tyto vodicí čáry jsou rovnoběžné s čárami předpoklá- dané dráhy, když vozidlo jede rovně.
Čáry předpokládané dráhyUkazují předpokládanou dráhu, když je otočen volant.
Vodicí čáry vzdálenosti
Ukazují vzdálenost za vozidlem, když je otočen volant.
 Tyto vodicí čáry se pohybují ve shodě s čárami předpo-
kládané dráhy.
 Tyto vodicí čáry zobrazují místa přibližně 0,5 m (červe-
ná) a přibližně 1 m (žlutá) od středu okraje nárazníku.
Vodicí čára vzdálenosti
Ukazuje vzdálenost za vozidlem.
 Zobrazuje místo přibližně 0,5 m (modrá) od okraje ná-
razníku.
Vodicí čára středu
vozidla
Tato čára ukazuje předpokládaný střed vozidla na vo-
zovce.
VÝSTRAHA
● Pokud je volant nastaven rovně a vodicí čáry šířky vozidla a čáry předpokládané dráhy ne-
jsou souběžné, nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Lexus, nebo kterým koliv spolehlivým servisem.

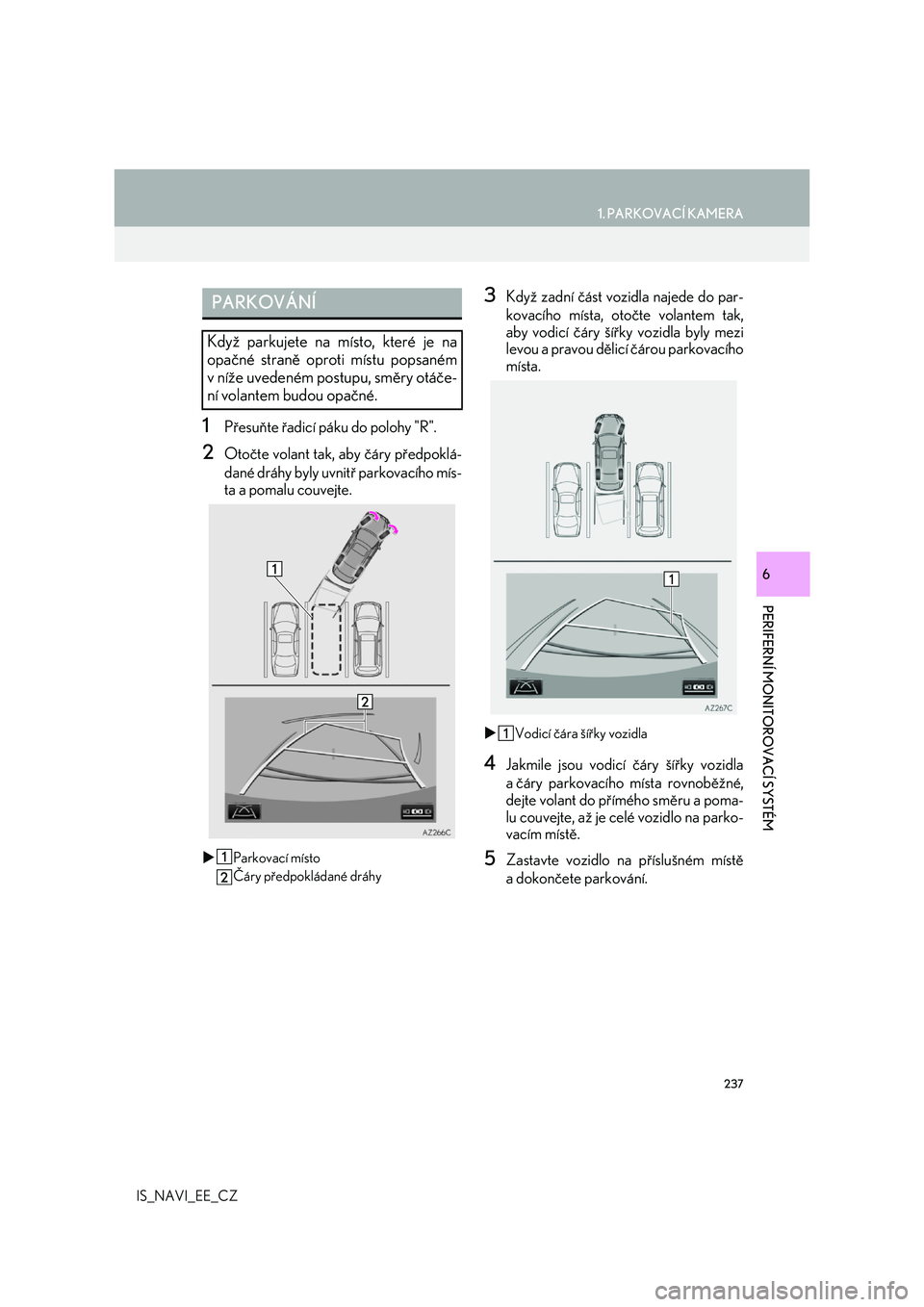

237
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
1Přesuňte řadicí páku do polohy "R".
2Otočte volant tak, aby čáry předpoklá-
dané dráhy byly uvnitř parkovacího mís-
ta a pomalu couvejte.
 Parkovací místo
Čáry předpokládané dráhy
3Když zadní část vozidla najede do par-
kovacího místa, otočte volantem tak,
aby vodicí čáry šířky vozidla byly mezi
levou a pravou dělicí čárou parkovacího
místa.
 Vodicí čára šířky vozidla
4Jakmile jsou vodicí čáry šířky vozidla
a čáry parkovacího místa rovnoběžné,
dejte volant do přímého směru a poma-
lu couvejte, až je celé vozidlo na parko-
vacím místě.
5Zastavte vozidlo na příslušném místě
a dokončete parkování.
PARKOVÁNÍ
Když parkujete na místo, které je na
opačné straně oproti místu popsaném
v níže uvedeném postupu, směry otáče-
ní volantem budou opačné.

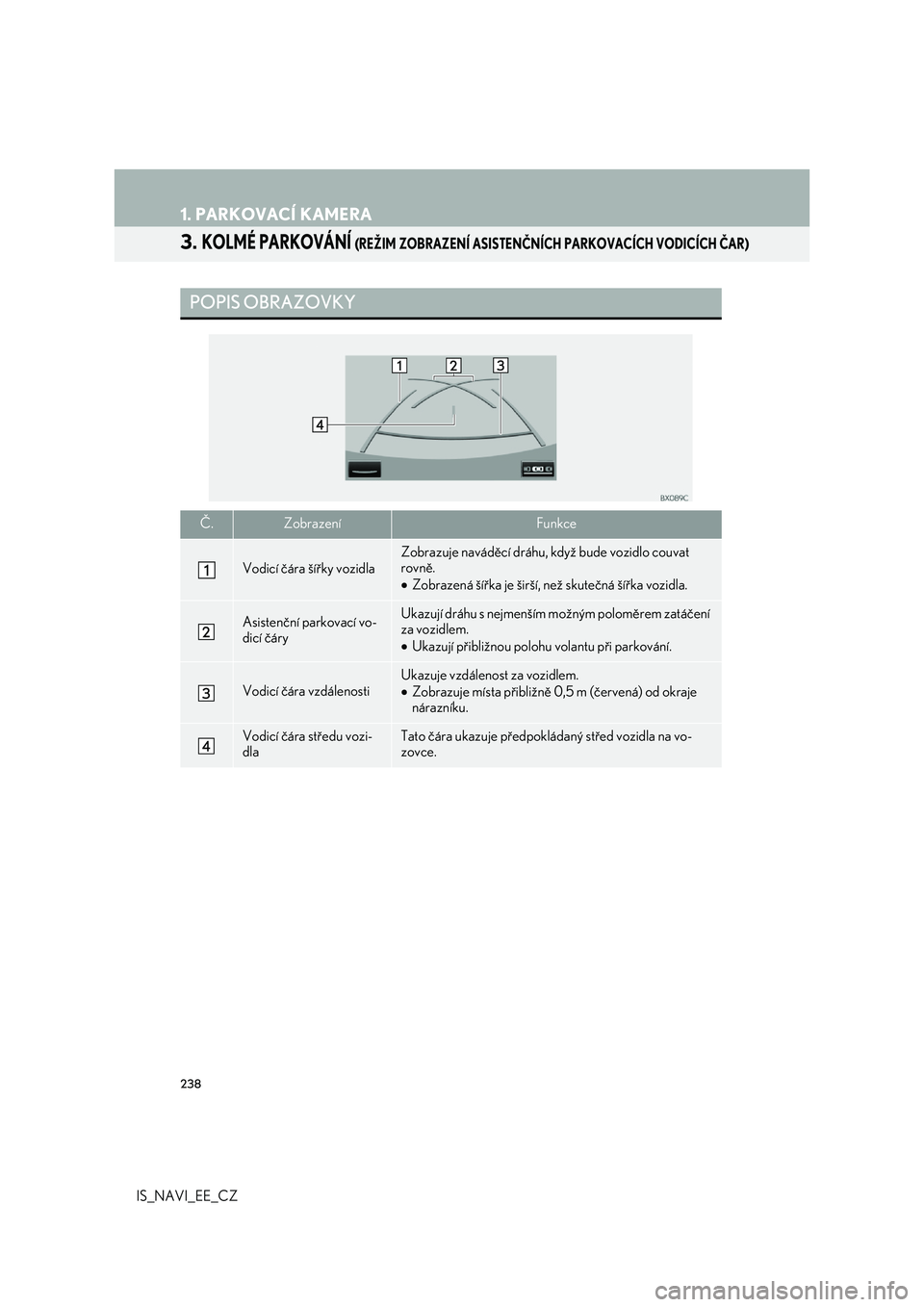

238
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
3. KOLMÉ PARKOVÁNÍ (REŽIM ZOBRAZENÍ ASISTENČNÍCH PARKOVACÍCH VODICÍCH ČAR)
POPIS OBRAZOVKY
Č.ZobrazeníFunkce
Vodicí čára šířky vozidla
Zobrazuje naváděcí dráhu, když bude vozidlo couvat
rovně.
 Zobrazená šířka je širší, než skutečná šířka vozidla.
Asistenční parkovací vo-
dicí čáry
Ukazují dráhu s nejmenším mo žným poloměrem zatáčení za vozidlem.
 Ukazují přibližnou polohu volantu při parkování.
Vodicí čára vzdálenosti
Ukazuje vzdálenost za vozidlem.
 Zobrazuje místa přibližně 0,5 m (červená) od okraje
nárazníku.
Vodicí čára středu vozi-
dla
Tato čára ukazuje předpokládaný střed vozidla na vo-
zovce.

239
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6

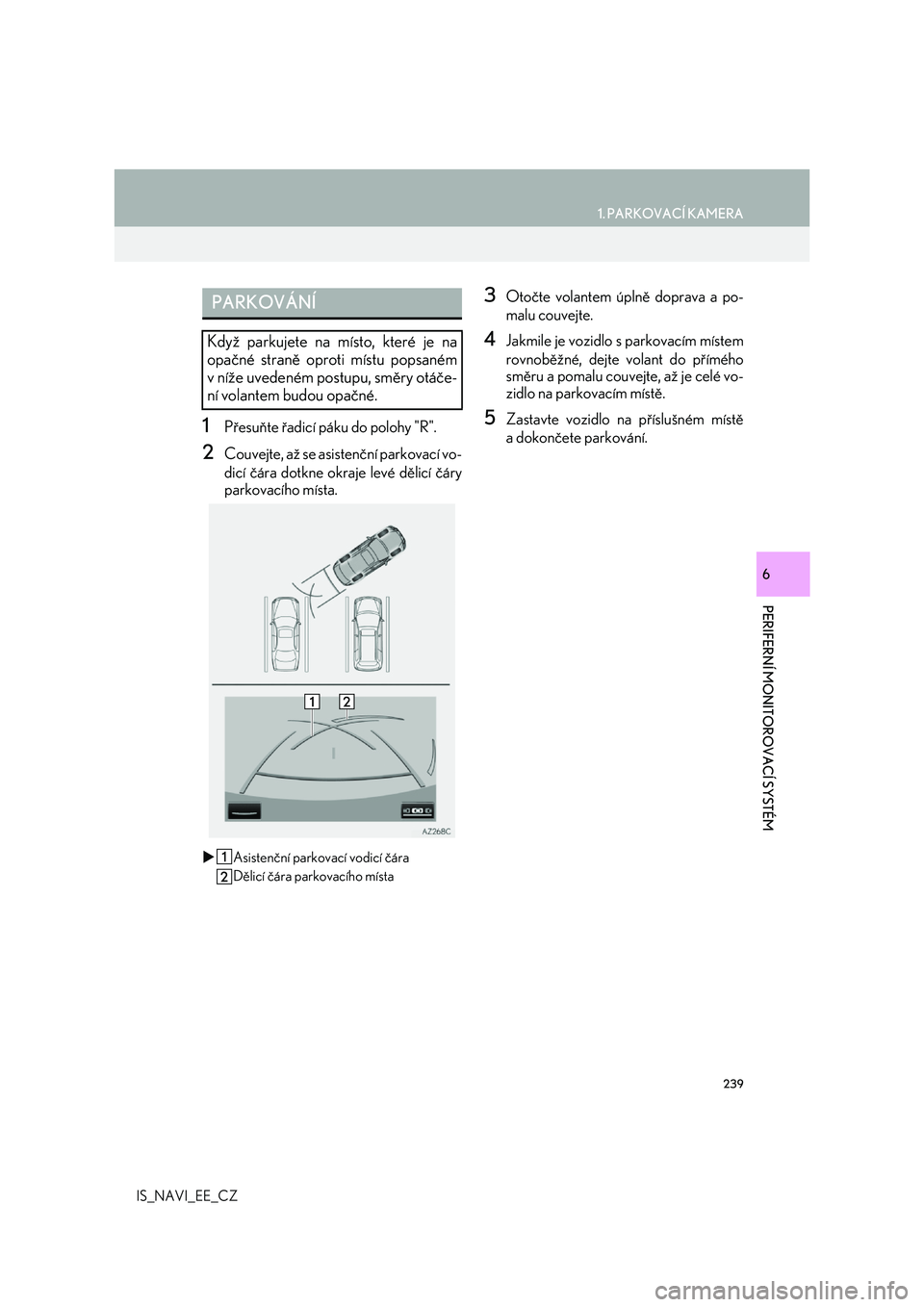

1Přesuňte řadicí páku do polohy "R".
2Couvejte, až se asistenční parkovací vo-
dicí čára dotkne okraje levé dělicí čáry
parkovacího místa.
 Asistenční parkovací vodicí čára
Dělicí čára parkovacího místa
3Otočte volantem úp lně doprava a po-
malu couvejte.
4Jakmile je vozidlo s parkovacím místem
rovnoběžné, dejte volant do přímého
směru a pomalu couvejte, až je celé vo-
zidlo na parkovacím místě.
5Zastavte vozidlo na příslušném místě
a dokončete parkování.
PARKOVÁNÍ
Když parkujete na místo, které je na
opačné straně oproti místu popsaném
v níže uvedeném postupu, směry otáče-
ní volantem budou opačné.

240
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ

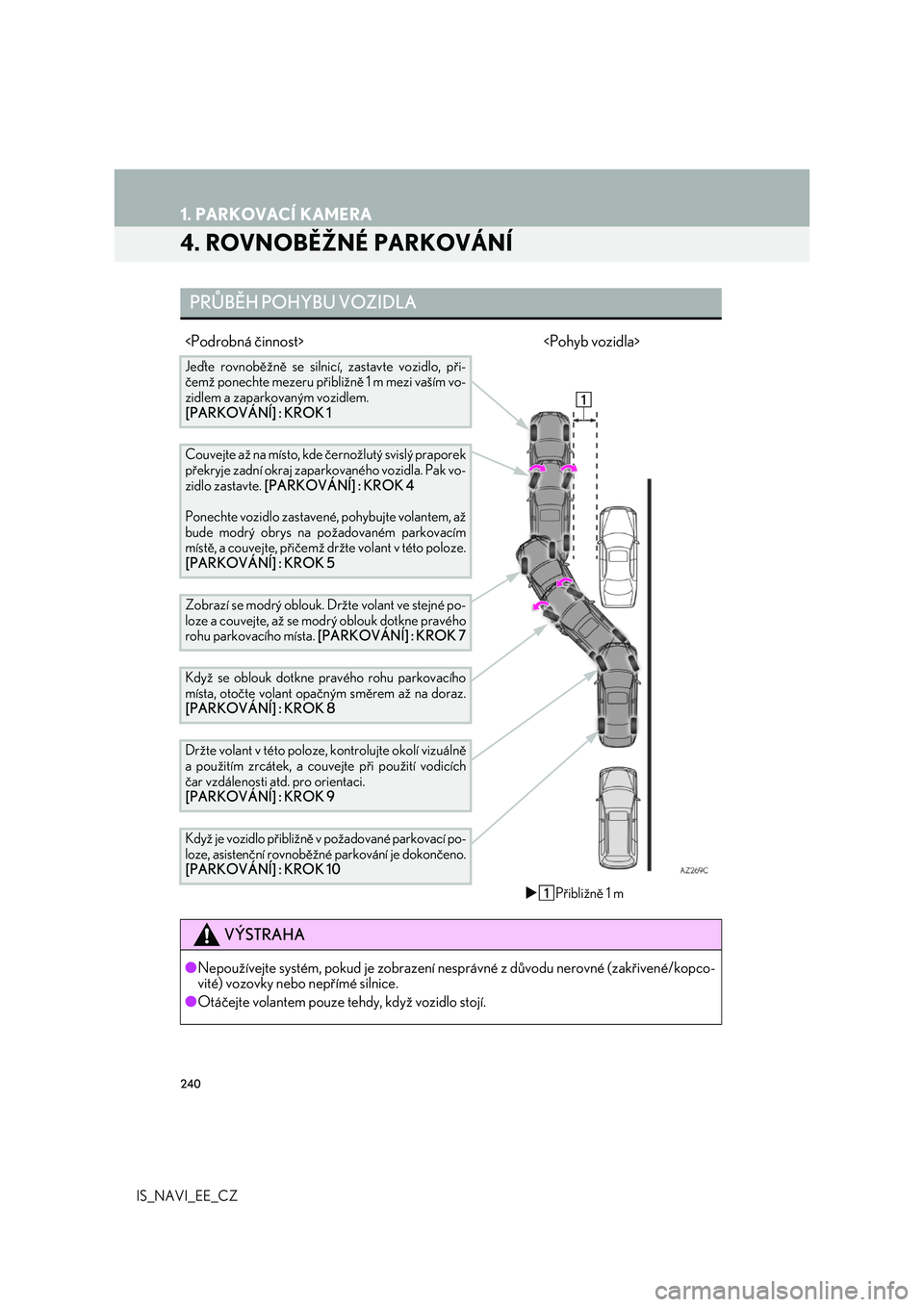

4. ROVNOBĚŽNÉ PARKOVÁNÍ
PRŮBĚH POHYBU VOZIDLA

Jeďte rovnoběžně se silnicí, zastavte vozidlo, při-
čemž ponechte mezeru přib ližně 1 m mezi vaším vo- zidlem a zaparkovaným vozidlem.
[PARKOVÁNÍ] : KROK 1
Couvejte až na místo, kde černožlutý svislý praporek
překryje zadní okraj zaparkovaného vozidla. Pak vo-
zidlo zastavte. [PARKOVÁNÍ] : KROK 4
Ponechte vozidlo zastaven é, pohybujte volantem, až
bude modrý obrys na požadovaném parkovacím místě, a couvejte, přičemž držte volant v této poloze.
[PARKOVÁNÍ] : KROK 5
Zobrazí se modrý oblouk. Držte volant ve stejné po-
loze a couvejte, až se modrý oblouk dotkne pravého
rohu parkovacího místa. [PARKOVÁNÍ] : KROK 7
Když se oblouk dotkne pravého rohu parkovacího
místa, otočte volant opačným směrem až na doraz. [PARKOVÁNÍ] : KROK 8
Držte volant v této poloze , kontrolujte okolí vizuálně a použitím zrcátek, a couv ejte při použití vodicích
čar vzdálenosti at d. pro orientaci.
[PARKOVÁNÍ] : KROK 9
Když je vozidlo přibližně v požadované parkovací po-
loze, asistenční rovnoběžné parkování je dokončeno. [PARKOVÁNÍ] : KROK 10
VÝSTRAHA
● Nepoužívejte systém, pokud je zobrazení nesprávné z důvodu nerovné (zakřivené/kopco-
vité) vozovky nebo nepřímé silnice.
● Otáčejte volantem pouze tehdy, když vozidlo stojí.
Přibližně 1 m
