Lexus IS300h 2017 Navigation handleiding (in Dutch)

231
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
IS_NAVI_EE
6
WAARSCHUWING
●De gegeven instructies zijn slechts richtlij-
nen. Wanneer en in welke mate er bij het
parkeren aan het stuurwiel moet worden
gedraaid, is afhankelijk van de verkeerssi-
tuatie, het wegdek, de staat van de auto,
enz. Houd hier rekening mee wanneer u
gebruikmaakt van het Parking Assist-sys-
teem.
●Controleer voordat u de auto parkeert of
er voldoende ruimte is voor uw auto.
●Gebruik het Parking Assist Monitor-sys-
teem in de volgende gevallen niet:
• Op een glad of modderig wegdek of insneeuw
• Bij het gebruik van sneeuwkettingen
• Wanneer de achterklep niet volledig is gesloten
• Op wegen die niet recht en niet vlak zijn, zoals bochten en hellingen
●Bij lage temperaturen wordt het scherm
mogelijk donkerder of wordt het beeld
mogelijk onduidelijk. Het beeld kan wor-
den vervormd wanneer de auto rijdt of
mogelijk kunt u het beeld niet op het
scherm zien. Controleer van tevoren altijd
eerst de omgeving van de auto en kijk ook
in de spiegels.
●Als er banden met andere afmetingen zijn
gemonteerd, worden de rijlijnen op het
scherm mogelijk anders weergegeven.
●De camera is voorzien van een speciale
lens. De afstanden tot objecten en voet-
gangers die op het scherm worden weer-
gegeven, verschillen van de werkelijke
afstanden. (
→Blz. 250)
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 231 Monday, December 12, 2016 10:43 AM

232
1. LEXUS PARKING ASSIST MONITOR
IS_NAVI_EE
De Parking Assist Monitor toont de laat st gebruikte parkeermodus als eerste.
Haaks inparkeren Fileparkeren
 Wanneer de selectiehendel in stand R wordt gezet en er wordt een modustoets inge-
drukt (bijvoorbeeld MENU)
De Parking Assist Monitor wordt uitgeschakeld en de modus van de bediende toets
wordt ingeschakeld
SCHERMWEERGAVE
Het scherm van de Parking Assist Monito r wordt weergegeven wanneer de selectie-
hendel in stand R wordt gezet met het contact AAN.
Nr.DisplayFunctie
Schermtoets weergavemodusWijzigt de weergavemodus.
Schermtoets parkeermodus
Wijzigt de parkeermodus (tussen de schermen
voor haaks inparkeren en automatisch fileparke-
ren)
Toets in-/uitschakelen modus be-
perkte ruimteSchakelt de modus beperkte ruimte in en uit.
( → Blz. 235)
UITSCHAKELEN LEXUS PARKING ASSIST MONITOR
De Parking Assist Monitor wordt uitgeschak eld wanneer de selectiehendel in een an-
dere stand dan stand R wordt gezet.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 232 Monday, December 12, 2016 10:43 AM

233
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
IS_NAVI_EE
6

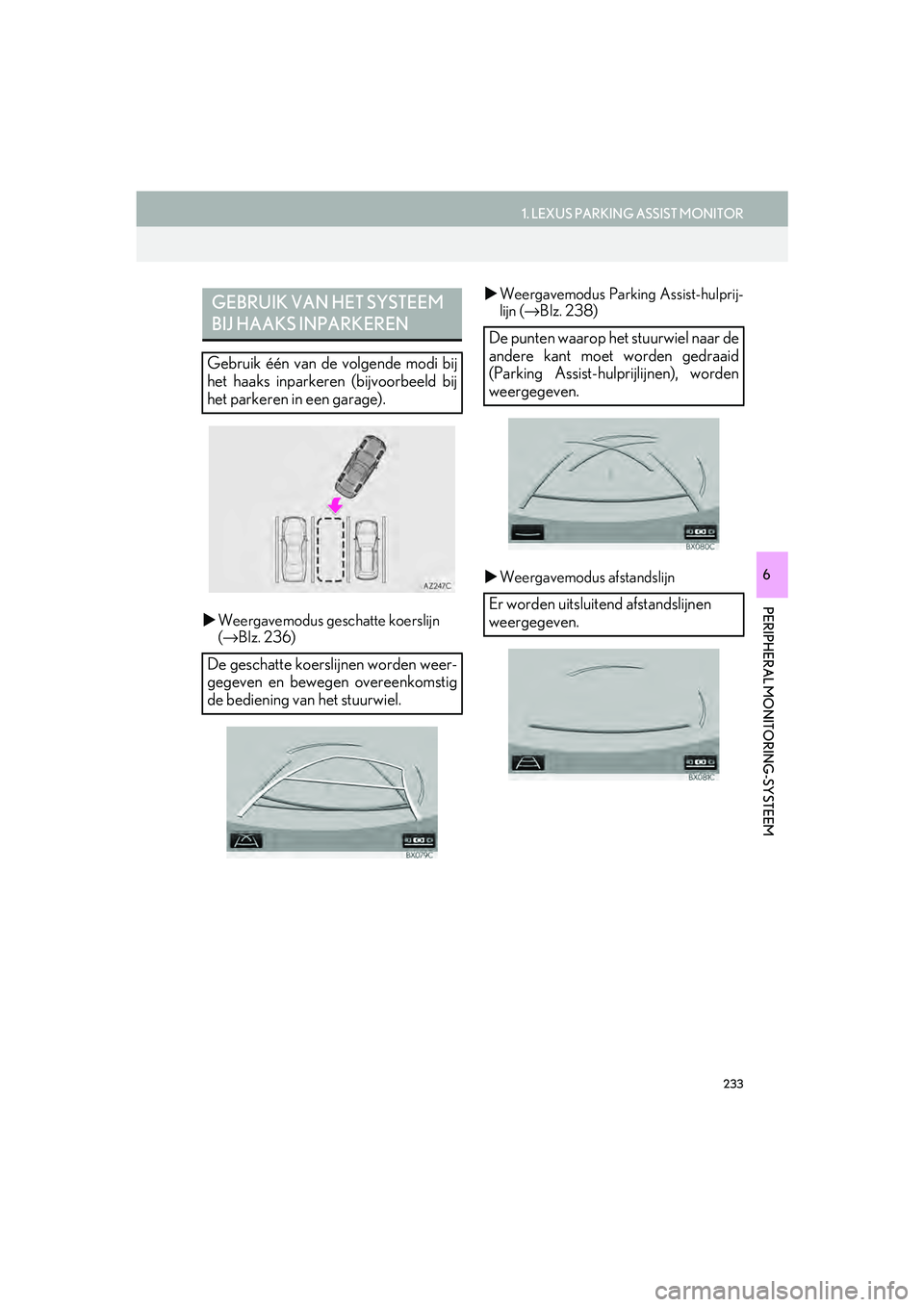

Weergavemodus geschatte koerslijn
(→ Blz. 236) 
Weergavemodus Parking Assist-hulprij-
lijn ( →Blz. 238)
 Weergavemodus afstandslijn
GEBRUIK VAN HET SYSTEEM
BIJ HAAKS INPARKEREN
Gebruik één van de volgende modi bij
het haaks inparkeren (bijvoorbeeld bij
het parkeren in een garage).
De geschatte koerslijnen worden weer-
gegeven en bewegen overeenkomstig
de bediening van het stuurwiel.
De punten waarop het stuurwiel naar de
andere kant moet worden gedraaid
(Parking Assist-hulprijlijnen), worden
weergegeven.
Er worden uitsluitend afstandslijnen
weergegeven.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 233 Monday, December 12, 2016 10:43 AM

234
1. LEXUS PARKING ASSIST MONITOR
IS_NAVI_EE

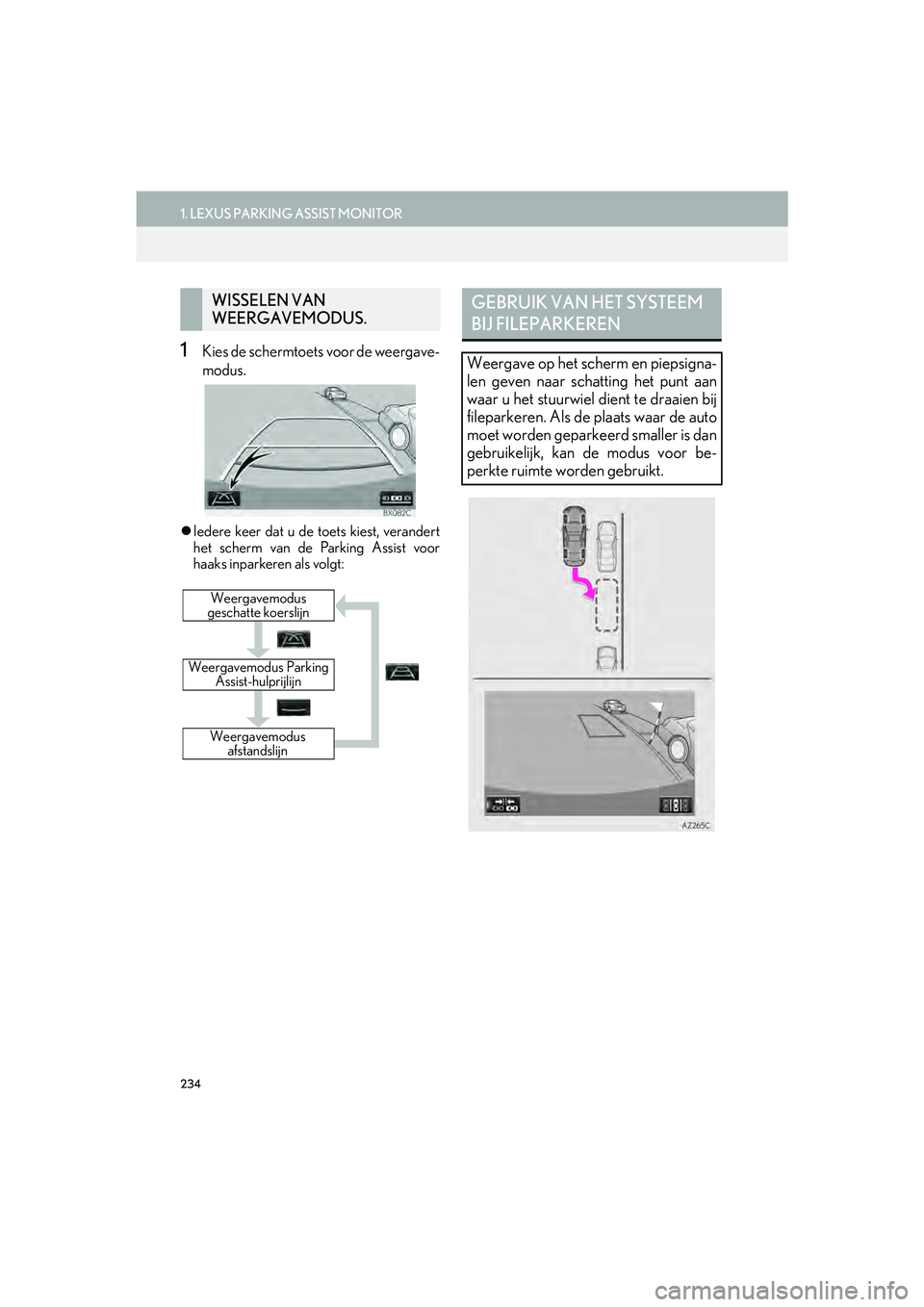

1Kies de schermtoets voor de weergave-
modus.
Iedere keer dat u de toets kiest, verandert
het scherm van de Parking Assist voor
haaks inparkeren als volgt:
WISSELEN VAN
WEERGAVEMODUS.
Weergavemodus
afstandslijn
Weergavemodus Parking Assist-hulprijlijn
Weergavemodus
geschatte koerslijn
GEBRUIK VAN HET SYSTEEM
BIJ FILEPARKEREN
Weergave op het scherm en piepsigna-
len geven naar schatting het punt aan
waar u het stuurwiel dient te draaien bij
fileparkeren. Als de plaats waar de auto
moet worden geparkeerd smaller is dan
gebruikelijk, kan de modus voor be-
perkte ruimte worden gebruikt.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 234 Monday, December 12, 2016 10:43 AM

235
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
IS_NAVI_EE
6

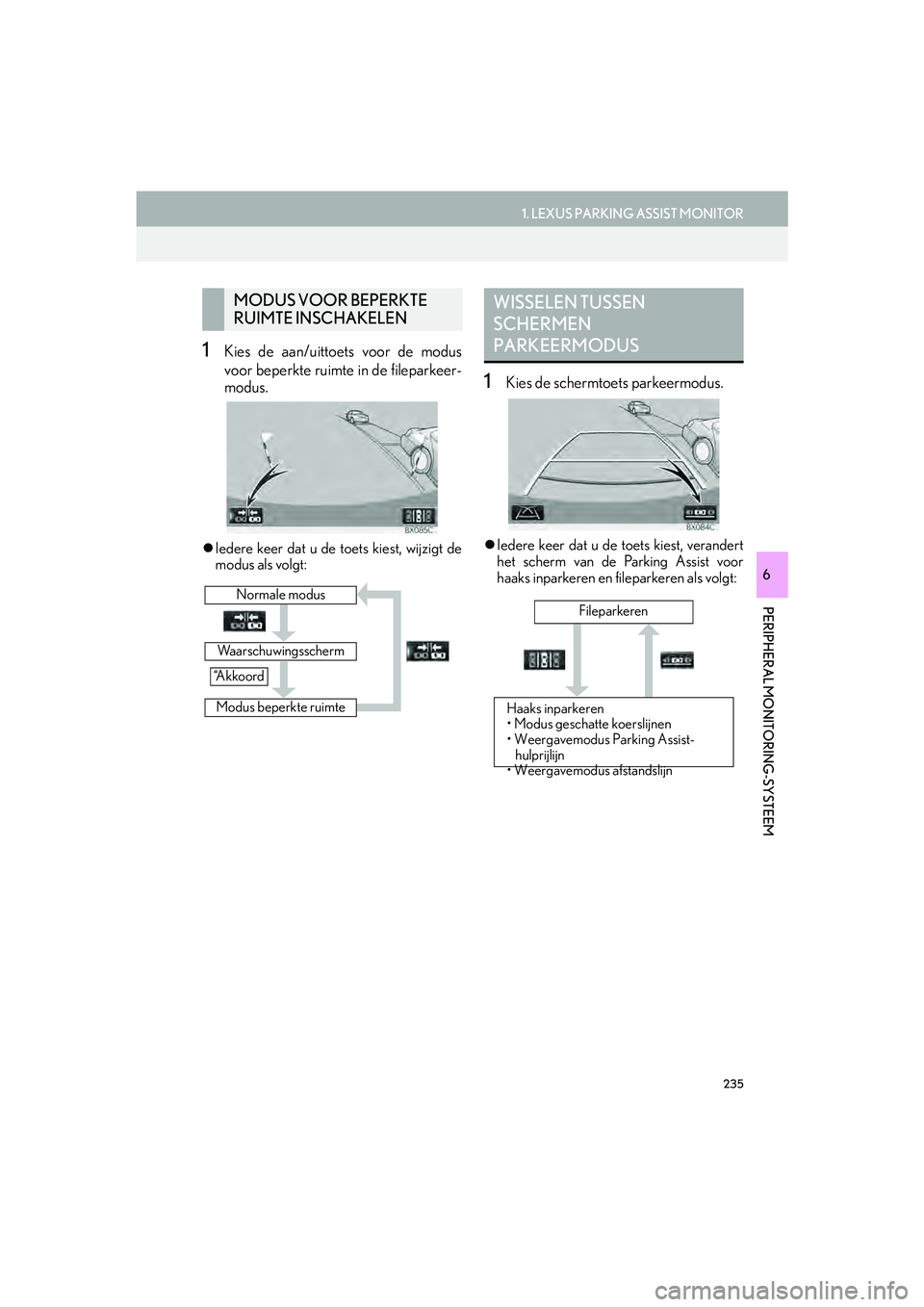

1Kies de aan/uittoets voor de modus
voor beperkte ruimte in de fileparkeer-
modus.
Iedere keer dat u de toets kiest, wijzigt de
modus als volgt:
1Kies de schermtoets parkeermodus.
Iedere keer dat u de toets kiest, verandert
het scherm van de Parking Assist voor
haaks inparkeren en fileparkeren als volgt:
MODUS VOOR BEPERKTE
RUIMTE INSCHAKELEN
Waarschuwingsscherm
Normale modus
Modus beperkte ruimte
“Akkoord
WISSELEN TUSSEN
SCHERMEN
PARKEERMODUS
Haaks inparkeren
• Modus geschatte koerslijnen
• Weergavemodus Parking Assist-
hulprijlijn
• Weergavemodus afstandslijn Fileparkeren
IS300h_IS200t_NAVI_Europe_OM53E
02E.book Page 235 Monday, December 12, 2016 10:43 AM

236
1. LEXUS PARKING ASSIST MONITOR
IS_NAVI_EE
2. HAAKS INPARKEREN (WEERGAVEMODUS GESCHATTE KOERSLIJN)
SCHERMBESCHRIJVING
Nr.DisplayFunctie
Voertuigbreedtereferen-
tielijn
Geven een richting aan wanneer de auto recht achteruit
wordt gereden.
• De weergegeven breedte is groter dan de werkelijke
breedte van de auto.
• Deze hulplijnen liggen in lijn met de geschatte koerslij-
nen wanneer de auto rechtuitrijdt.
Geschatte koerslijnenTonen een geschatte koers wanneer het stuurwiel wordt
gedraaid.
Afstandslijnen
Geven afstanden achter de auto aan wanneer het stuur-
wiel wordt gedraaid.
• De afstandslijnen bewegen samen met de geschatte
koerslijnen.
• De afstandslijnen geven punt en aan op een afstand van
ongeveer 0,5 m (rood) en 1 m (geel) vanaf het midden
van de rand van de bumper.
Afstandslijn
Geeft een bepaalde afstand achter de auto aan.
• Geeft een punt aan op ongeveer 0,5 m (blauw) vanaf
de rand van de bumper.
VoertuighartlijnDe lijn geeft naar schatting he t midden van de auto boven
de grond aan.
WAARSCHUWING
● Wanneer het stuurwiel in de rechtuitstand st aat en de voertuigbreedtereferentielijnen en
de geschatte koerslijnen niet in een lijn st aan, laat uw auto dan controleren door een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 236 Monday, December 12, 2016 10:43 AM

237
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
IS_NAVI_EE
6
1Zet de selectiehendel in stand R.
2Draai het stuurwiel dusdanig dat de ge-
schatte koerslijnen zich binnen het par-
keervak bevinden en rijd langzaam
achteruit.
Parkeervak
Geschatte koerslijnen
3Draai, als de achterzijde van de auto
zich in het parkeervak bevindt, het
stuurwiel zodanig dat de voertuig-
breedtereferentielijnen zich tussen de
linker en rechter scheidslijnen van het
parkeervak bevinden.
Voertuigbreedtereferentielijn
4Zet als de voertuigbreedtereferentielij-
nen en de lijnen van het parkeervak pa-
rallel liggen het stuurwiel recht en rijd
langzaam achteruit totdat de auto ge-
heel in het pa rkeervak staat.
5Breng de auto op een geschikte plaats
tot stilstand en beëindig het parkeren.
PARKEREN
Bij parkeren in een ruimte in tegenge-
stelde richting van de richting in de hier-
onder beschreven procedure zijn de
stuurhandelingen ook in tegengestelde
richting.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 237 Monday, December 12, 2016 10:43 AM

238
1. LEXUS PARKING ASSIST MONITOR
IS_NAVI_EE

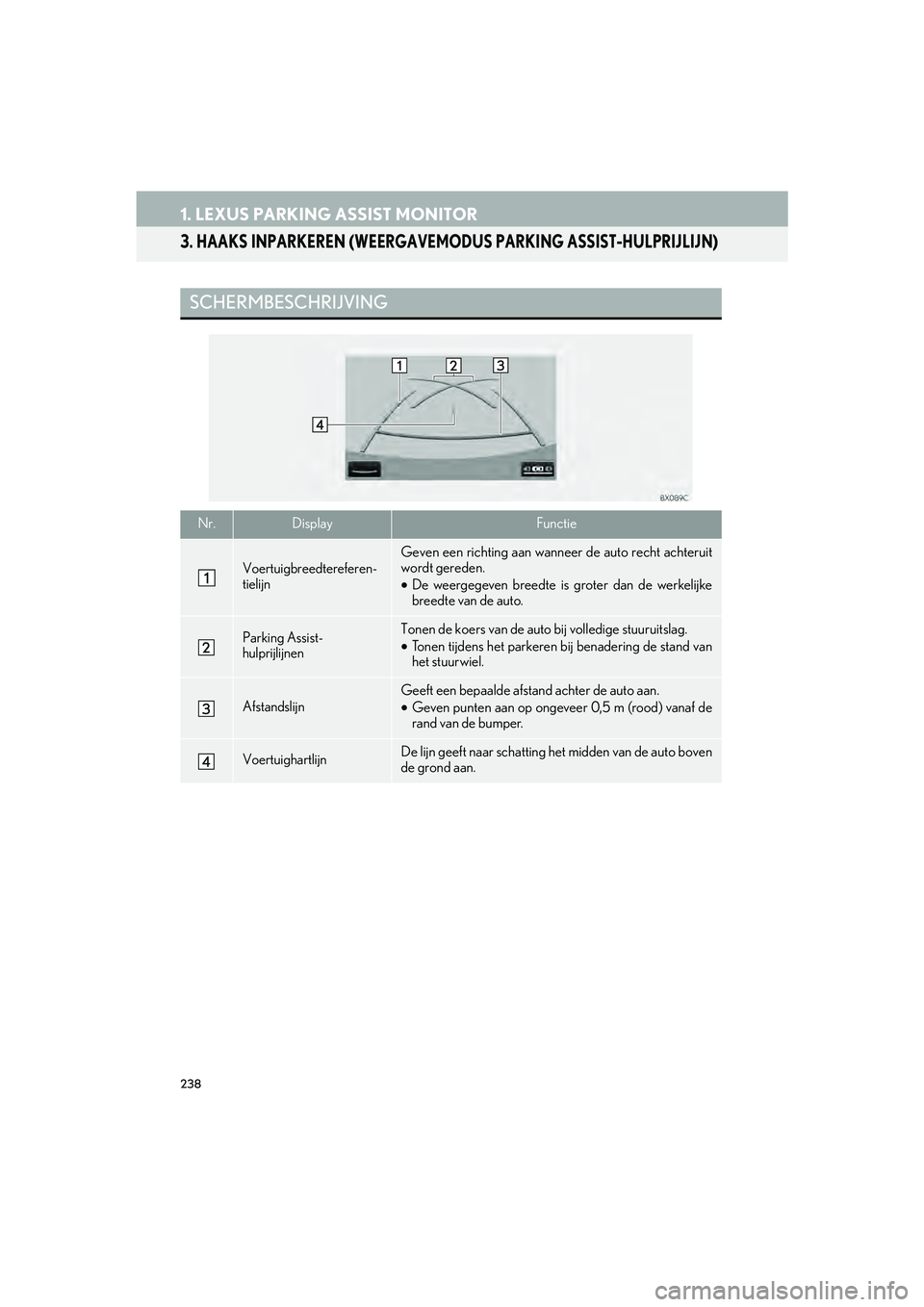

3. HAAKS INPARKEREN (WEERGAVEMODUS PARKING ASSIST-HULPRIJLIJN)
SCHERMBESCHRIJVING
Nr.DisplayFunctie
Voertuigbreedtereferen-
tielijn
Geven een richting aan wanneer de auto recht achteruit
wordt gereden.
• De weergegeven breedte is groter dan de werkelijke
breedte van de auto.
Parking Assist-
hulprijlijnenTonen de koers van de auto bij volledige stuuruitslag.
• Tonen tijdens het parkeren bij benadering de stand van
het stuurwiel.
Afstandslijn
Geeft een bepaalde afstand achter de auto aan.
• Geven punten aan op ongeveer 0,5 m (rood) vanaf de
rand van de bumper.
VoertuighartlijnDe lijn geeft naar schatting he t midden van de auto boven
de grond aan.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 238 Monday, December 12, 2016 10:43 AM

239
1. LEXUS PARKING ASSIST MONITOR
PERIPHERAL MONITORING-SYSTEEM
IS_NAVI_EE
6

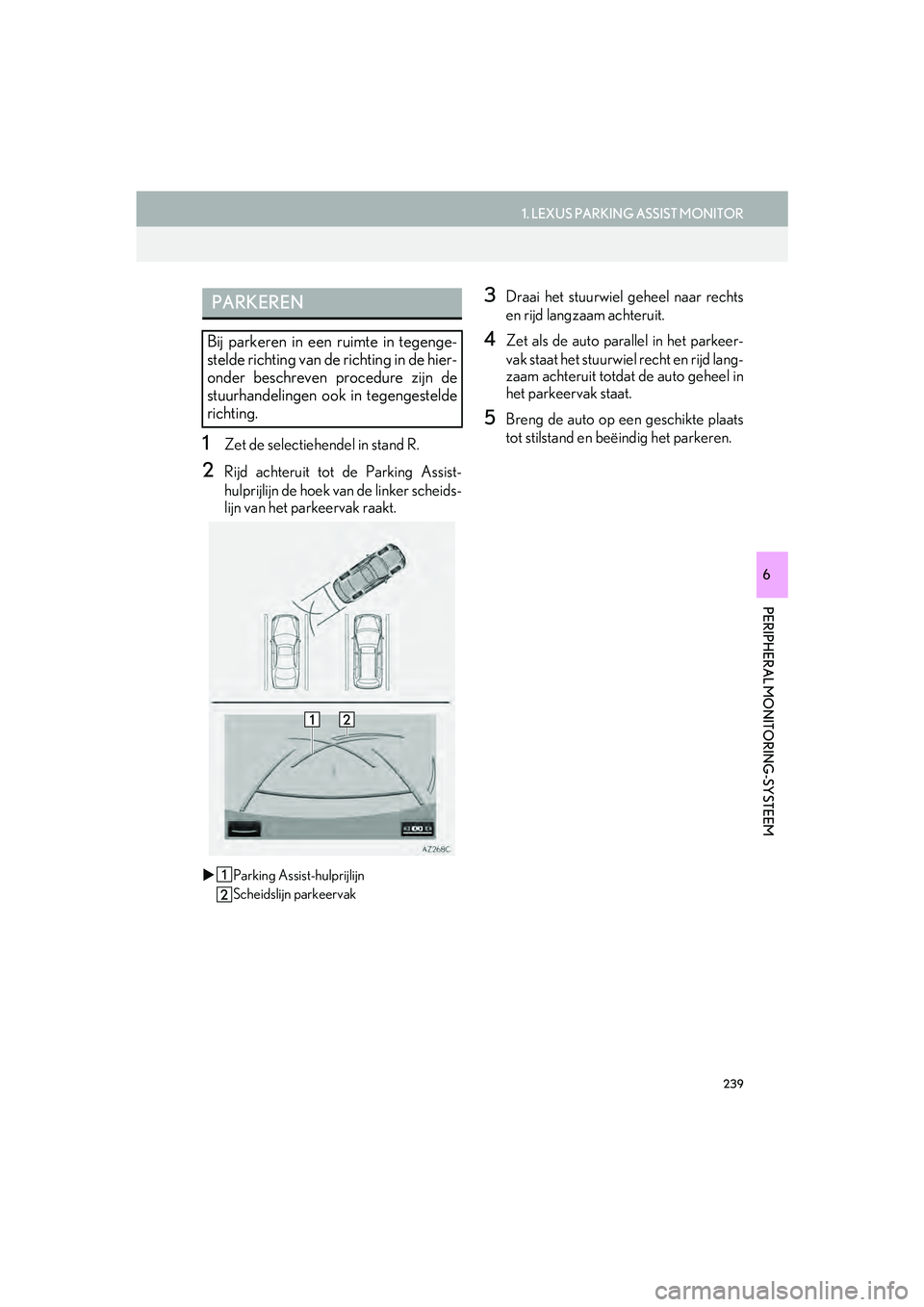

1Zet de selectiehendel in stand R.
2Rijd achteruit tot de Parking Assist-
hulprijlijn de hoek van de linker scheids-
lijn van het parkeervak raakt.
Parking Assist-hulprijlijn
Scheidslijn parkeervak
3Draai het stuurwiel geheel naar rechts
en rijd langzaam achteruit.
4Zet als de auto parallel in het parkeer-
vak staat het stuurwiel recht en rijd lang-
zaam achteruit totdat de auto geheel in
het parkeervak staat.
5Breng de auto op een geschikte plaats
tot stilstand en beëindig het parkeren.
PARKEREN
Bij parkeren in een ruimte in tegenge-
stelde richting van de richting in de hier-
onder beschreven procedure zijn de
stuurhandelingen ook in tegengestelde
richting.
IS300h_IS200t_NAVI_Europe_OM53E 02E.book Page 239 Monday, December 12, 2016 10:43 AM

240
1. LEXUS PARKING ASSIST MONITOR
IS_NAVI_EE
4. FILEPARKEREN
MANOEUVREERPROCEDURE

Breng de auto parallel aan de weg tot stilstand op
een afstand van 1 m van de geparkeerde auto naast
u. [PARKEREN]: STAP 1
Rijd achteruit totdat het zw art-gele verticale paaltje
net de achterzijde van de geparkeerde auto over-
lapt. Breng vervolgens de auto tot stilstand. [PAR-
KEREN]: STAP 4
Draai het stuurwiel, terwijl de auto stilstaat, tot het
blauwe kader overeenkomt met de gewenste par-
keerplek en rijd achteruit terwijl u het stuurwiel in die
stand vasthoudt. [PARKEREN]: STAP 5
Er verschijnt een gebogen blauwe lijn. Houd het
stuurwiel in dezelfde stand en rijd achteruit tot de
gebogen blauwe lijn de rechter hoek van de par-
keerplek raakt. [PARKEREN]: STAP 7
Wanneer deze de rechter hoek van de parkeerplek
raakt, draai dan het stuurwiel zo ver mogelijk in te-
genovergestelde richting. [PARKEREN]: STAP 8
Houd het stuurwiel in die stand, controleer de omge-
ving direct en via de spiege ls en rijd achteruit met de
afstandslijnen, enz. als referentie. [PARKEREN]:
STAP 9
Wanneer de auto zo veel mogelijk op de gewenste
parkeerplek staat, is de assistentie bij fileparkeren
voltooid. [PARKEREN]: STAP 10
WAARSCHUWING
●Gebruik het systeem niet als de weergave niet juist is vanwege een ongelijke (bochtige/
glooiende) weg of een niet rechtlijnige weg.
● Draai het stuurwiel alleen bij stilstand.
 Ongeveer 1 m
