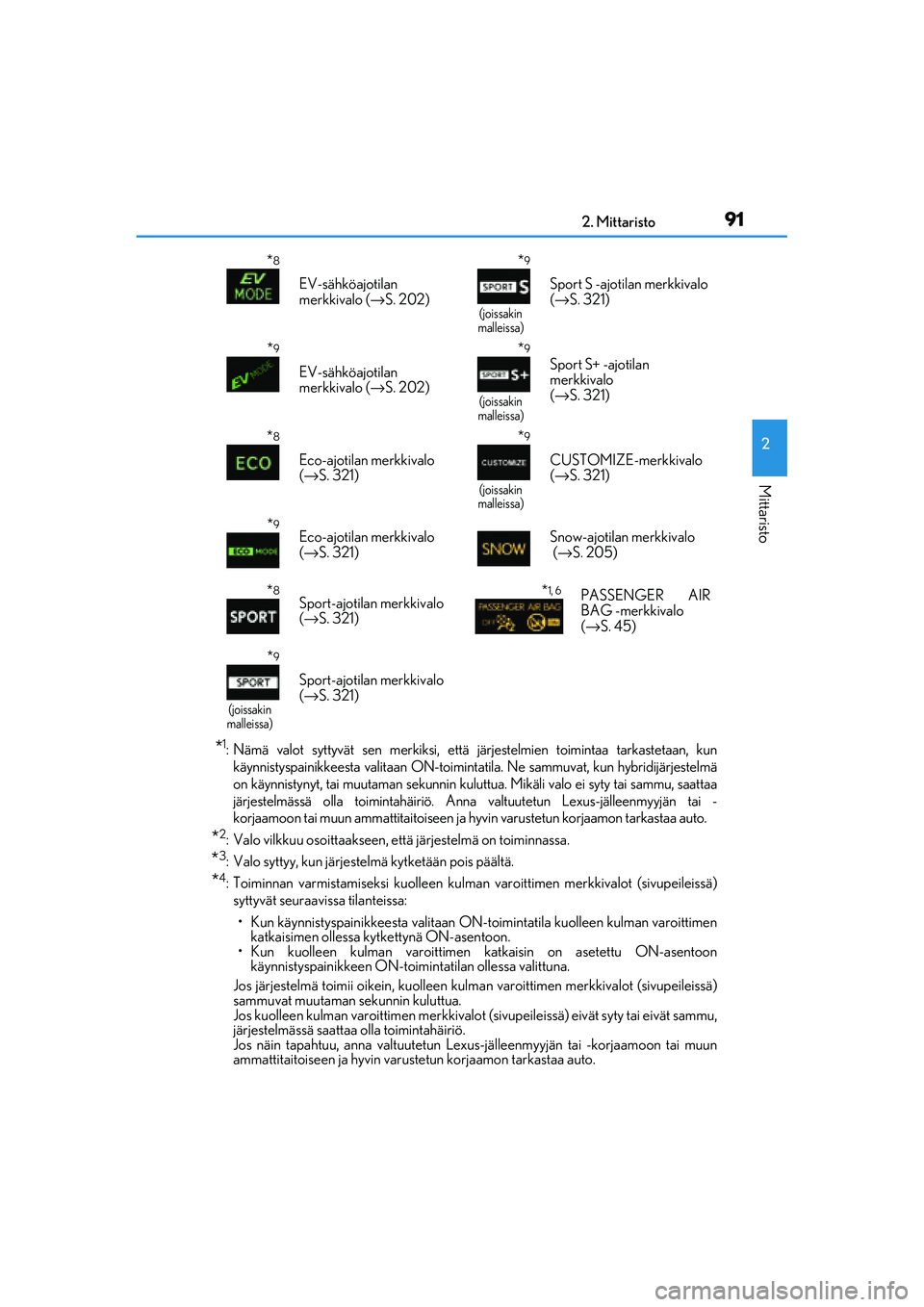

912. Mittaristo
2
Mittaristo
OM53D89FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan, kunkäynnistyspainikkeesta valitaan ON-toimintat ila. Ne sammuvat, kun hybridijärjestelmä
on käynnistynyt, tai muutaman sekunnin kulutt ua. Mikäli valo ei syty tai sammu, saattaa
järjestelmässä olla toimintahäiriö. Anna valtuutetun Lexus-jälleenmyyjän tai -
korjaamoon tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
*4: Toiminnan varmistamiseksi kuolleen kulman varoittimen merkkivalot (sivupeileissä)
syttyvät seuraavissa tilanteissa:
• Kun käynnistyspainikkeesta valitaan ON-toi mintatila kuolleen kulman varoittimen
katkaisimen ollessa kytkettynä ON-asentoon.
• Kun kuolleen kulman varoittimen katkaisin on asetettu ON-asentoon
käynnistyspainikkeen ON-toimi ntatilan ollessa valittuna.
Jos järjestelmä toimii oikein, kuolleen kulm an varoittimen merkkivalot (sivupeileissä)
sammuvat muutaman sekunnin kuluttua.
Jos kuolleen kulman varoittimen merkkivalot (sivupeileissä) eivät syty tai eivät sammu,
järjestelmässä saattaa olla toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun Lexu s-jälleenmyyjän tai -korjaamoon tai muun
ammattitaitoiseen ja hyvin varust etun korjaamon tarkastaa auto.
*8
EV-sähköajotilan
merkkivalo (→S. 202)
*9
(joissakin
malleissa)
Sport S -ajotilan merkkivalo
( → S. 321)
*9
EV-sähköajotilan
merkkivalo ( →S. 202)
*9
(joissakin
malleissa)
Sport S+ -ajotilan
merkkivalo
( → S. 321)
*8
Eco-ajotilan merkkivalo
(→ S. 321)
*9
(joissakin
malleissa)
CUSTOMIZE-merkkivalo
( → S. 321)
*9Eco-ajotilan merkkivalo
(→ S. 321) Snow-ajotilan merkkivalo
(
→ S. 205)
*8Sport-ajotilan merkkivalo
(→ S. 321)*1, 6PASSENGER AIR
BAG -merkkivalo
(→ S. 45)
*9
(joissakin
malleissa)
Sport-ajotilan merkkivalo
( → S. 321)
OM53D89FI.book Page 91 Mond ay, February 27, 2017 5:01 PM

922. Mittaristo
OM53D89FI

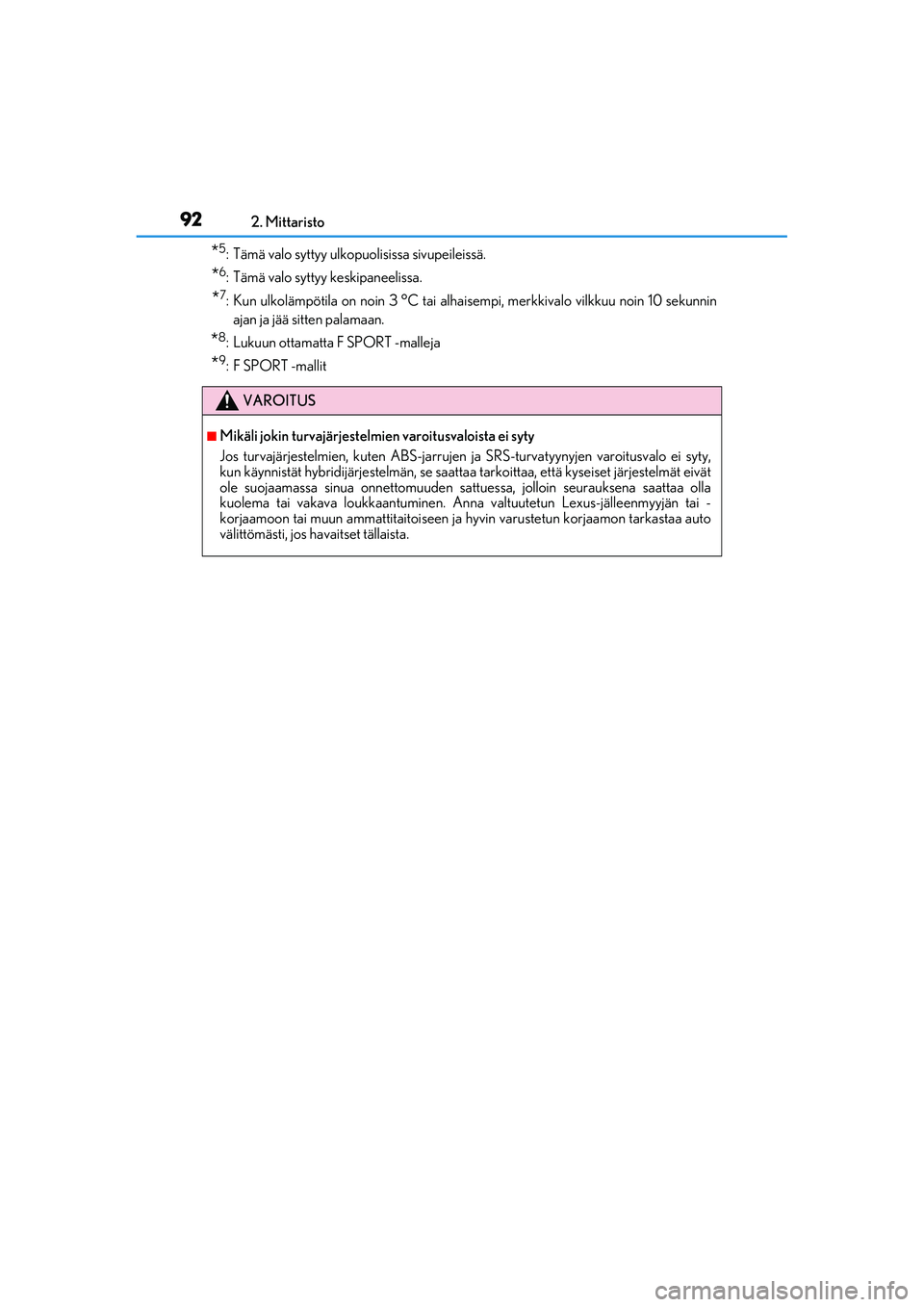

*5: Tämä valo syttyy ulkopuolisissa sivupeileissä.
*6: Tämä valo syttyy keskipaneelissa.
*7: Kun ulkolämpötila on noin 3 °C tai alhaisempi, merkkivalo vilkkuu noin 10 sekunnin
ajan ja jää sitten palamaan.
*8: Lukuun ottamatta F SPORT -malleja
*9: F SPORT -mallit
VAROITUS
■Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusvalo ei syty,
kun käynnistät hybridijärjestelm än, se saattaa tarkoittaa, että kyseiset järjestelmät eivät
ole suojaamassa sinua onnettomuuden sattuessa, jolloin seurauksena saattaa olla
kuolema tai vakava loukkaantuminen. Anna valtuutetun Lexus-jälleenmyyjän tai -
korjaamoon tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto
välittömästi, jos ha vaitset tällaista.
OM53D89FI.book Page 92 Mond ay, February 27, 2017 5:01 PM

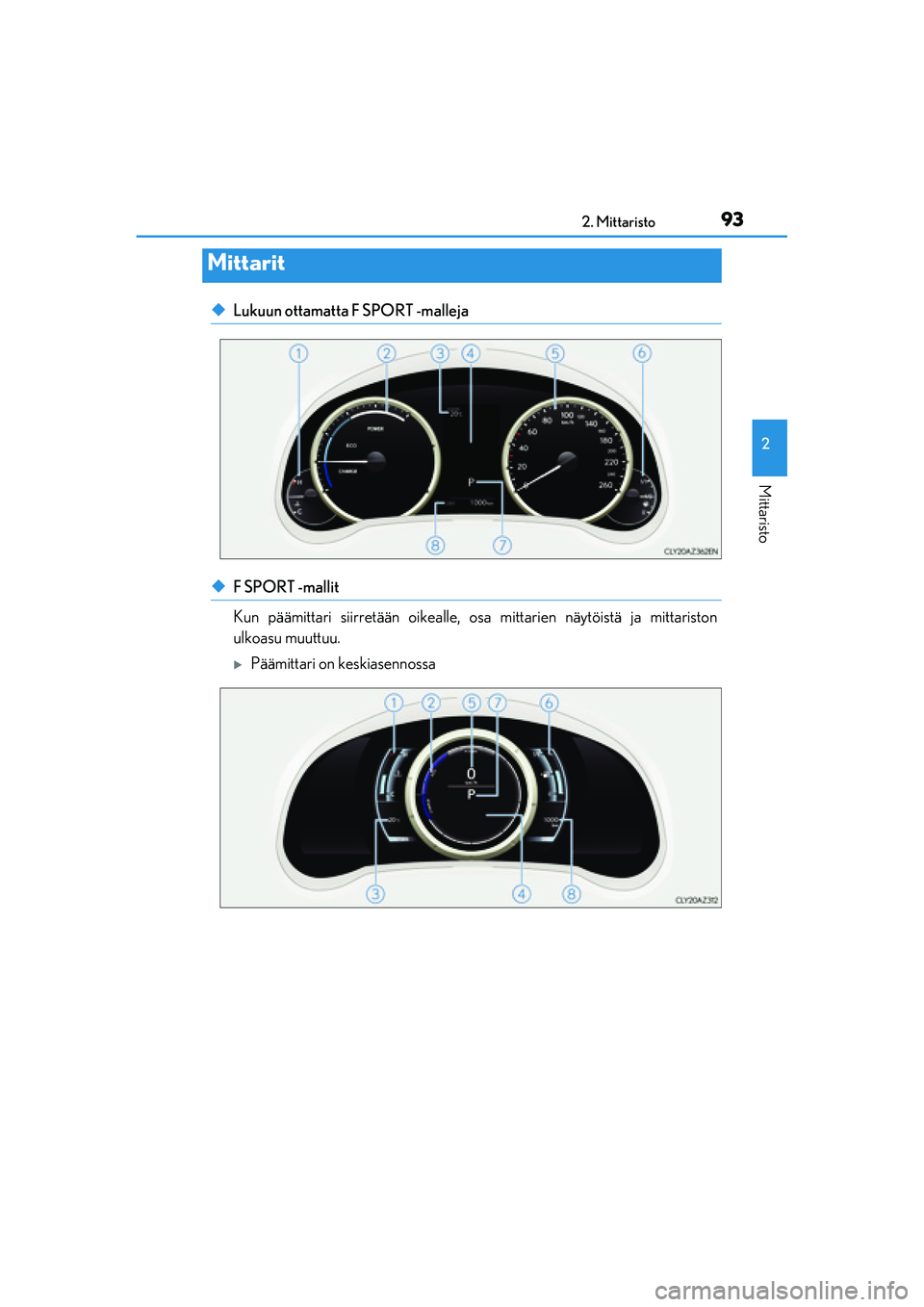

932. Mittaristo
2
Mittaristo
OM53D89FI
◆Lukuun ottamatta F SPORT -malleja
◆F SPORT -mallit
Kun päämittari siirretään oikealle, osa mittarien näytöistä ja mittariston
ulkoasu muuttuu.
Päämittari on keskiasennossa
Mittarit
OM53D89FI.book Page 93 Monday, February 27, 2017 5:01 PM

942. Mittaristo
OM53D89FI

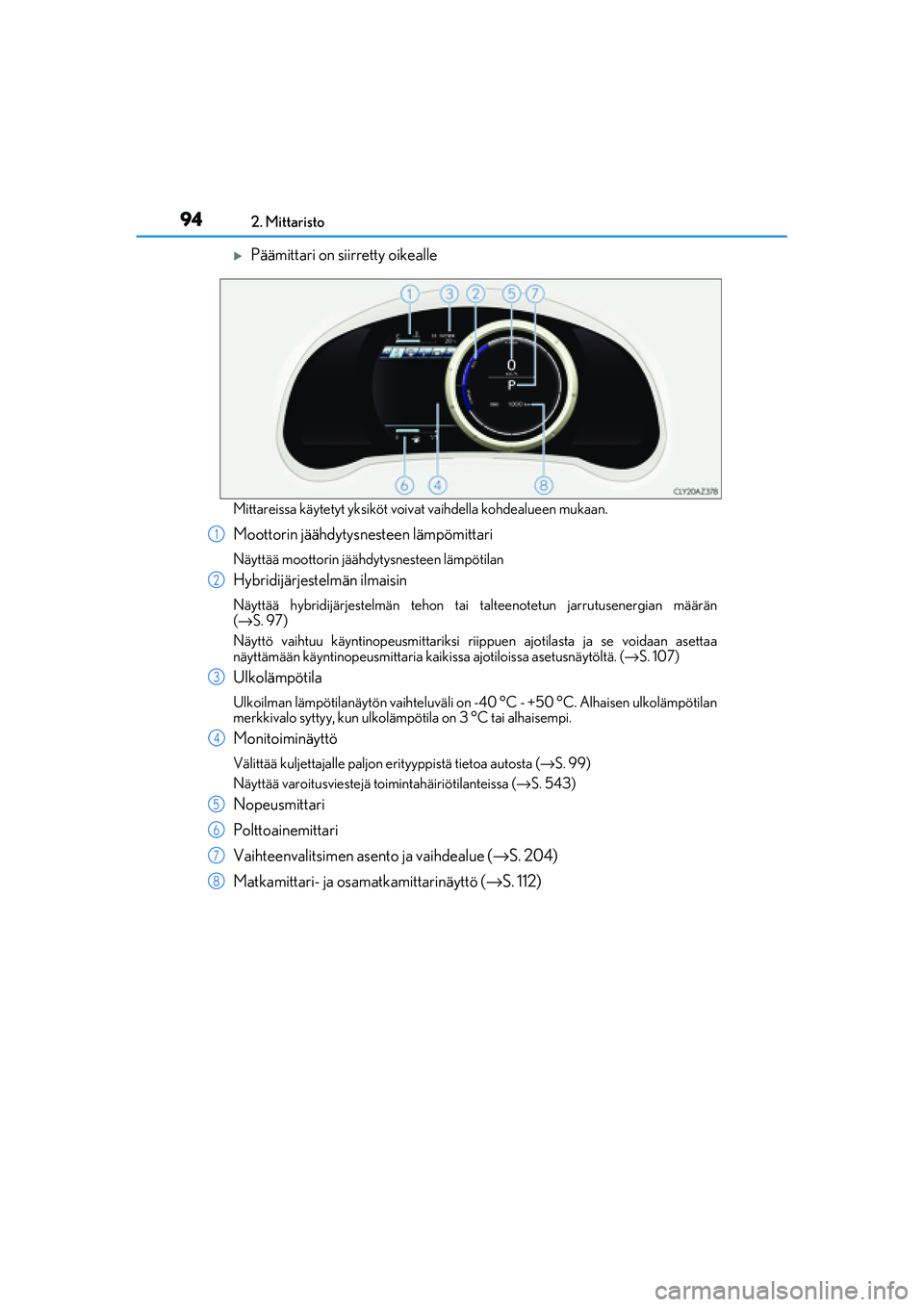

Päämittari on siirretty oikealle
Mittareissa käytetyt yksiköt voivat vaihdella kohdealueen mukaan.
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai talteenotetun jarrutusenergian määrän
(→ S. 97)
Näyttö vaihtuu käyntinopeusmittariksi riip puen ajotilasta ja se voidaan asettaa
näyttämään käyntinopeusmittaria ka ikissa ajotiloissa asetusnäytöltä. (→S. 107)
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C. Alhaisen ulkolämpötilan
merkkivalo syttyy, kun ulkolämpötila on 3 °C tai alhaisempi.
Monitoiminäyttö
Välittää kuljettajalle paljon erityyppistä tietoa autosta ( →S. 99)
Näyttää varoitusviestejä toimintahäiriötilanteissa ( →S. 543)
Nopeusmittari
Polttoainemittari
Vaihteenvalitsimen asento ja vaihdealue ( →S. 204)
Matkamittari- ja osamatkamittarinäyttö ( →S. 112)
1
2
3
74
5
6
7
8
OM53D89FI.book Page 94 Mond ay, February 27, 2017 5:01 PM

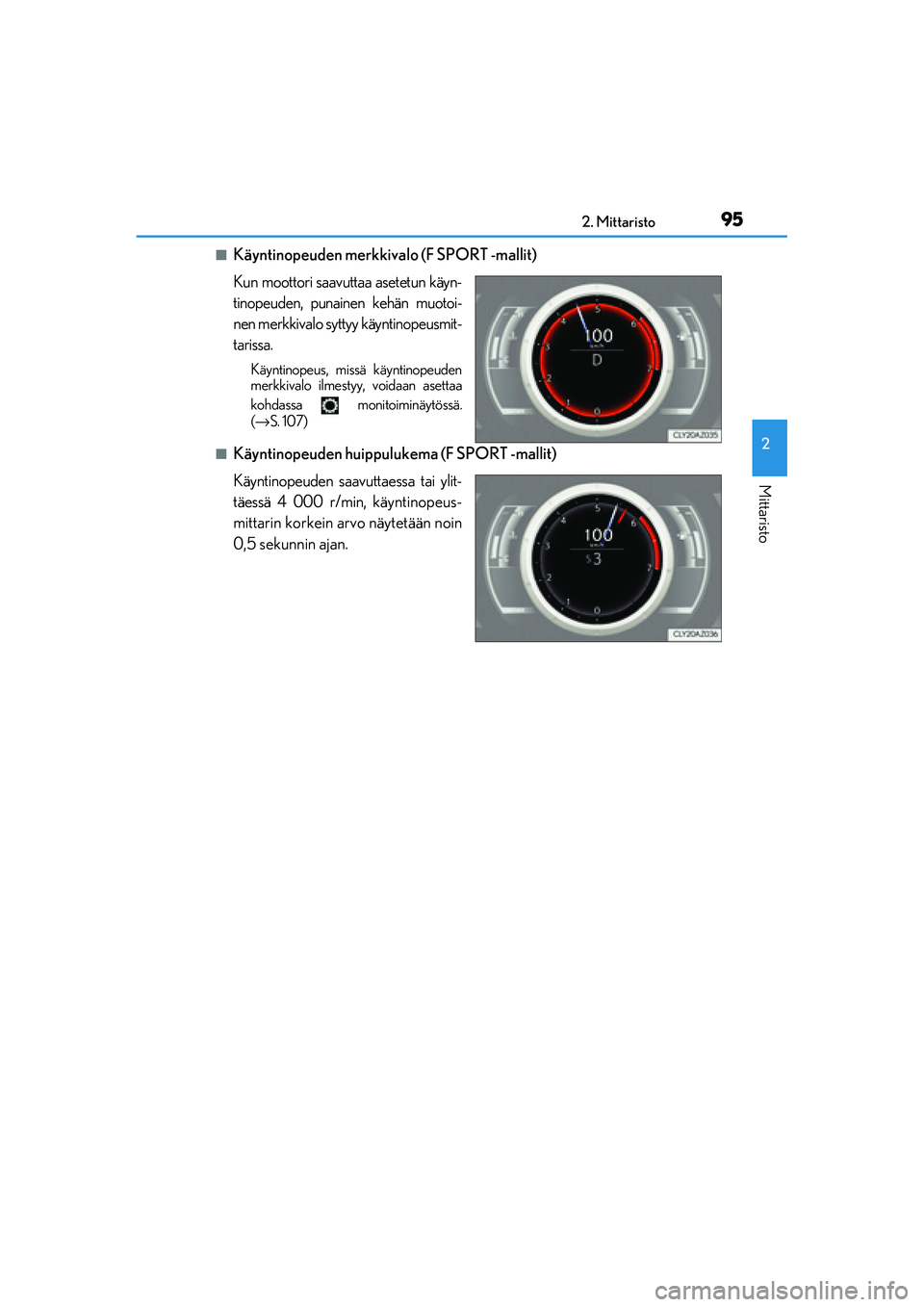

952. Mittaristo
2
Mittaristo
OM53D89FI
■Käyntinopeuden merkkivalo (F SPORT -mallit)
Kun moottori saavuttaa asetetun käyn-
tinopeuden, punainen kehän muotoi-
nen merkkivalo syttyy käyntinopeusmit-
tarissa.
Käyntinopeus, missä käyntinopeuden
merkkivalo ilmestyy, voidaan asettaa
kohdassa monitoiminäytössä.
( → S. 107)
■Käyntinopeuden huippulukema (F SPORT -mallit)
Käyntinopeuden saavuttaessa tai ylit-
täessä 4 000 r/min, käyntinopeus-
mittarin korkein arvo näytetään noin
0,5 sekunnin ajan.
OM53D89FI.book Page 95 Mond ay, February 27, 2017 5:01 PM

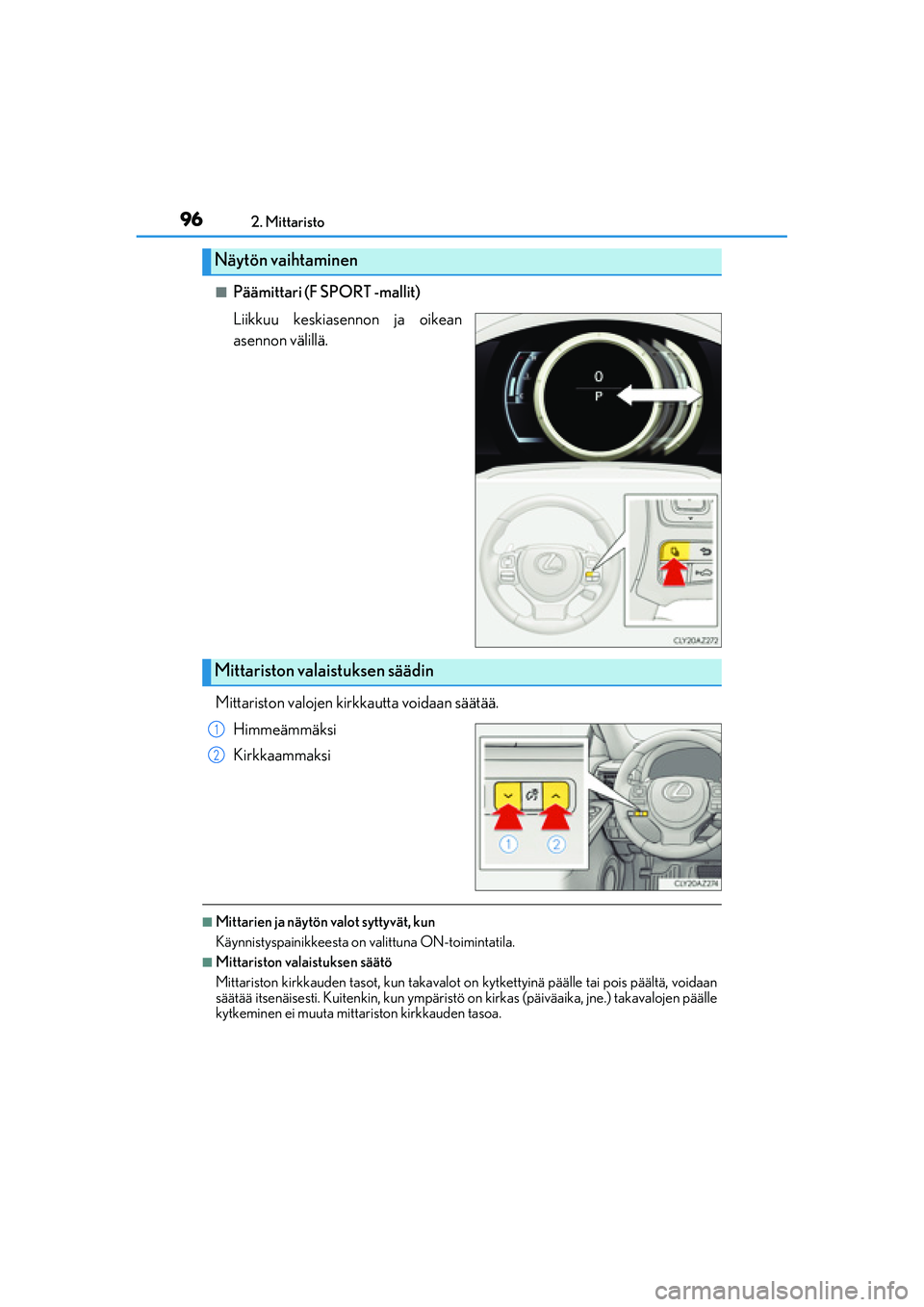

962. Mittaristo
OM53D89FI
■Päämittari (F SPORT -mallit)
Liikkuu keskiasennon ja oikean
asennon välillä.
Mittariston valojen kirkkautta voidaan säätää. Himmeämmäksi
Kirkkaammaksi
■Mittarien ja näytön valot syttyvät, kun
Käynnistyspainikke esta on valittuna ON-toimintatila.
■Mittariston valaistuksen säätö
Mittariston kirkkauden tasot, kun takavalot on kytkettyinä päälle tai pois päältä, voidaan
säätää itsenäisesti. Ku itenkin, kun ympäristö on kirkas (p äiväaika, jne.) takavalojen päälle
kytkeminen ei muuta mittariston kirkkauden tasoa.
Näytön vaihtaminen
Mittariston valaistuksen säädin
1
2
OM53D89FI.book Page 96 Mond ay, February 27, 2017 5:01 PM

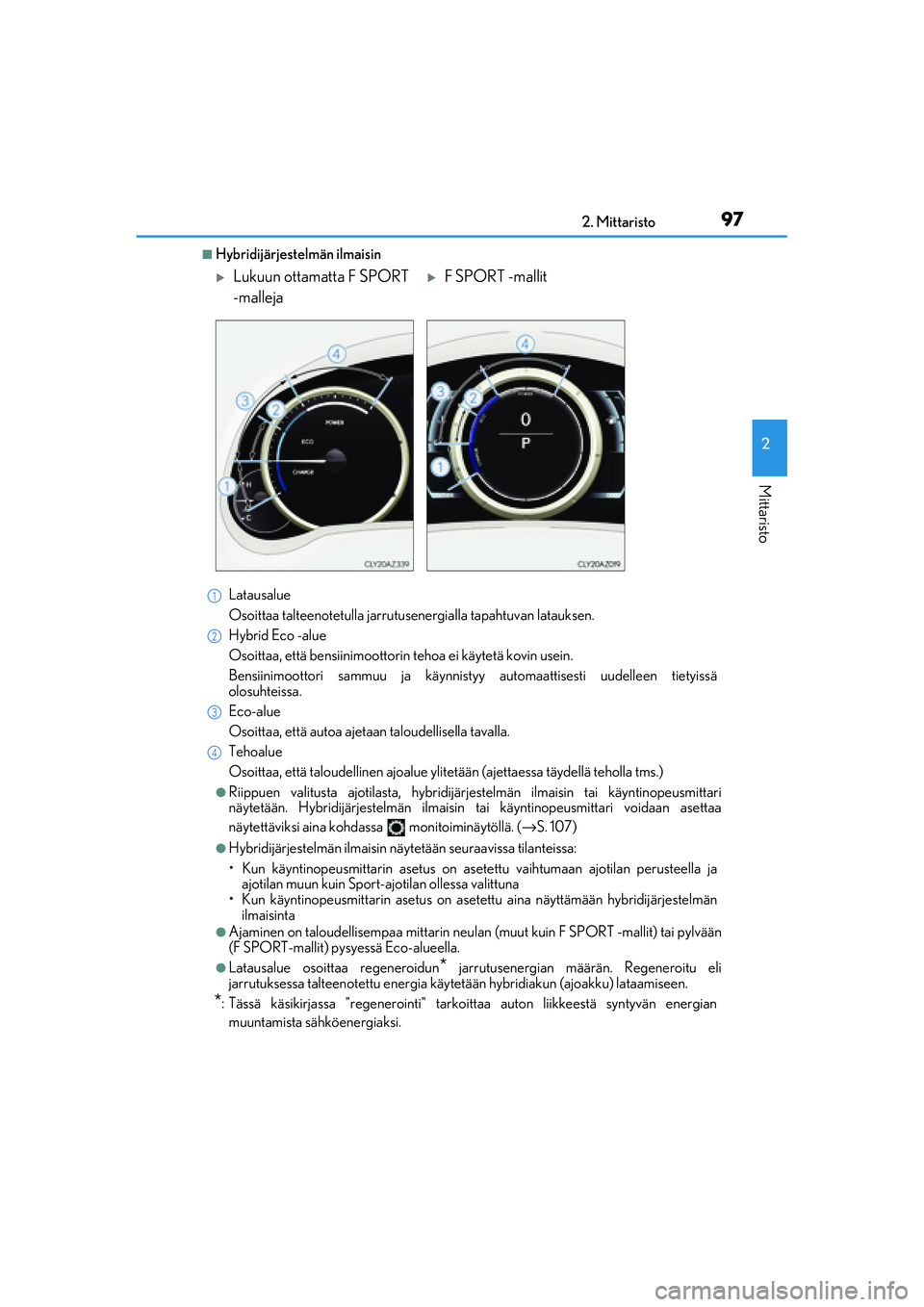

972. Mittaristo
2
Mittaristo
OM53D89FI
■Hybridijärjestelmän ilmaisinLatausalue
Osoittaa talteenotetulla jarrutuse nergialla tapahtuvan latauksen.
Hybrid Eco -alue
Osoittaa, että bensiinimoottorin tehoa ei käytetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy automaattisesti uudelleen tietyissä
olosuhteissa.
Eco-alue
Osoittaa, että autoa ajetaan taloudellisella tavalla.
Tehoalue
Osoittaa, että taloudellinen ajoalue ylit etään (ajettaessa täydellä teholla tms.)
●Riippuen valitusta ajotilasta, hybridijärjestelmän ilmaisin tai käyntinopeusmittari
näytetään. Hybridijärjestelmän ilmaisin tai käyntinopeusmittari voidaan asettaa
näytettäviksi aina kohdassa monitoiminäytöllä. ( →S. 107)
●Hybridijärjestelmän ilmaisin näyt etään seuraavissa tilanteissa:
• Kun käyntinopeusmittarin asetus on asetettu vaihtumaan ajotilan perusteella ja ajotilan muun kuin Sport-ajotilan ollessa valittuna
• Kun käyntinopeusmittarin asetus on aset ettu aina näyttämään hybridijärjestelmän
ilmaisinta
●Ajaminen on taloudellisempaa mittarin neulan (muut kuin F SPORT -mallit) tai pylvään
(F SPORT-mallit) pysyessä Eco-alueella.
●Latausalue osoittaa regeneroidun* jarrutusenergian määrän. Regeneroitu eli
jarrutuksessa talteenotettu energia käytetään hybridiakun (ajoakku) lataamiseen.
*: Tässä käsikirjassa "regenerointi" tarkoittaa auton liikkeestä syntyvän energian
muuntamista sähköenergiaksi.
Lukuun ottamatta F SPORT
-mallejaF SPORT -mallit
1
2
3
4
OM53D89FI.book Page 97 Mond ay, February 27, 2017 5:01 PM

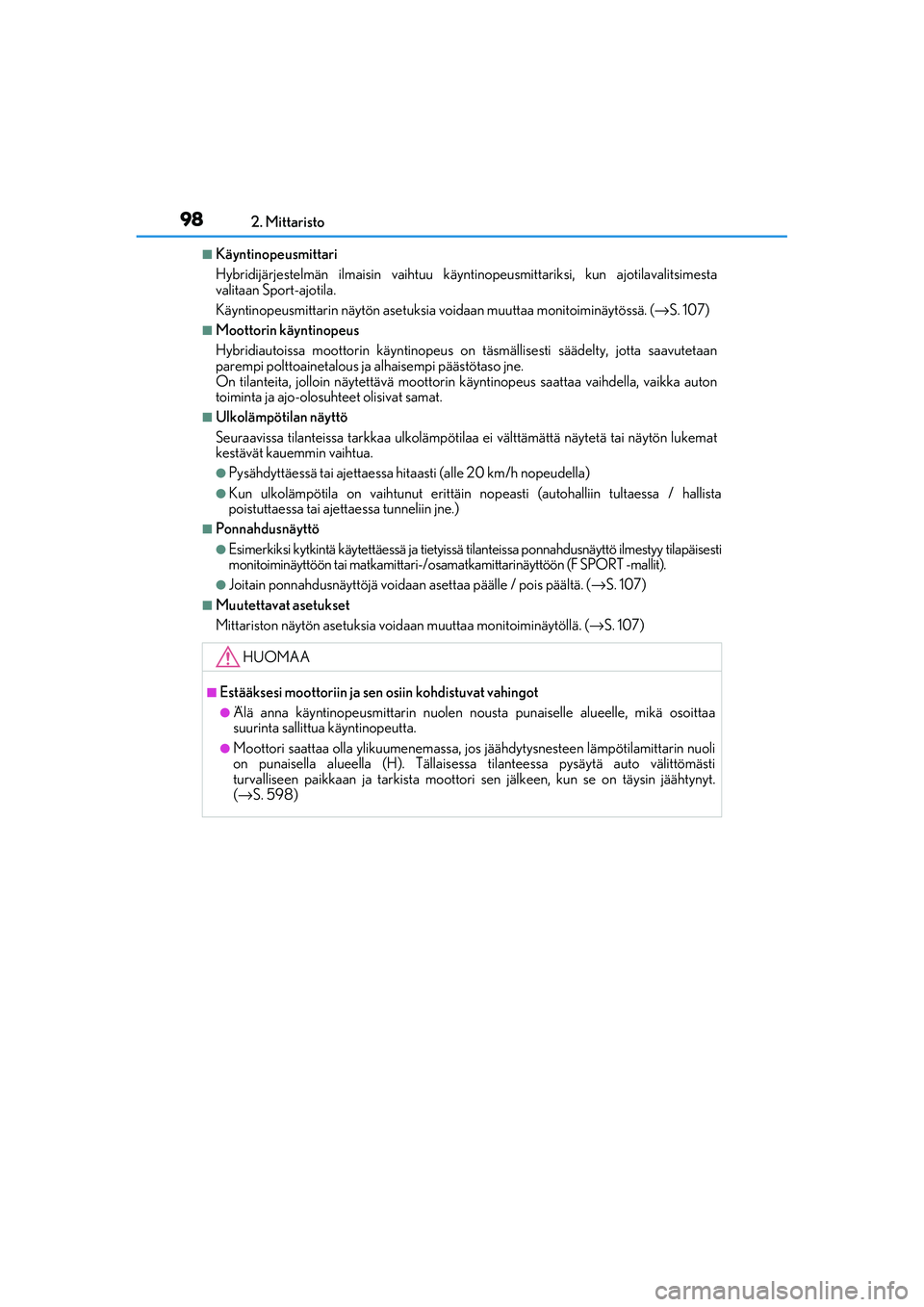

982. Mittaristo
OM53D89FI
■Käyntinopeusmittari
Hybridijärjestelmän ilmaisin vaihtuu käyntinopeusmittariksi, kun ajotilavalitsimesta
valitaan Sport-ajotila.
Käyntinopeusmittarin näytön asetuksia voidaan muuttaa monitoiminäytössä. ( →S. 107)
■Moottorin käyntinopeus
Hybridiautoissa moottorin käyn tinopeus on täsmällisesti säädelty, jotta saavutetaan
parempi polttoainetalous ja alhaisempi päästötaso jne.
On tilanteita, jolloin näytet tävä moottorin käyntinopeus saattaa vaihdella, vaikka auton
toiminta ja ajo-olosuh teet olisivat samat.
■Ulkolämpötilan näyttö
Seuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttä mättä näytetä tai näytön lukemat
kestävät kauemmin vaihtua.
●Pysähdyttäessä tai ajet taessa hitaasti (alle 20 km/h nopeudella)
●Kun ulkolämpötila on vaihtunut erittäin no peasti (autohalliin tultaessa / hallista
poistuttaessa tai ajettaessa tunneliin jne.)
■Ponnahdusnäyttö
●Esimerkiksi kytkintä käytettäessä ja tietyissä tilanteissa ponnahdusnäyttö ilmestyy tilapäisesti
monitoiminäyttöön tai matkamittari-/osamatkamittarinäyttöön (F SPORT -mallit).
●Joitain ponnahdusnäyttöjä voidaan asettaa päälle / pois päältä. ( →S. 107)
■Muutettavat asetukset
Mittariston näytön asetuksia voidaan muuttaa monitoiminäytöllä. ( →S. 107)
HUOMAA
■Estääksesi moottoriin ja se n osiin kohdistuvat vahingot
●Älä anna käyntinopeusmittarin nuolen nous ta punaiselle alueelle, mikä osoittaa
suurinta sallittua käyntinopeutta.
●Moottori saattaa olla ylikuum enemassa, jos jäähdytysnesteen lämpötilamittarin nuoli
on punaisella alueella (H). Tällaisessa tilanteessa pysäytä auto välittömästi
turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on täysin jäähtynyt.
( → S. 598)
OM53D89FI.book Page 98 Mond ay, February 27, 2017 5:01 PM

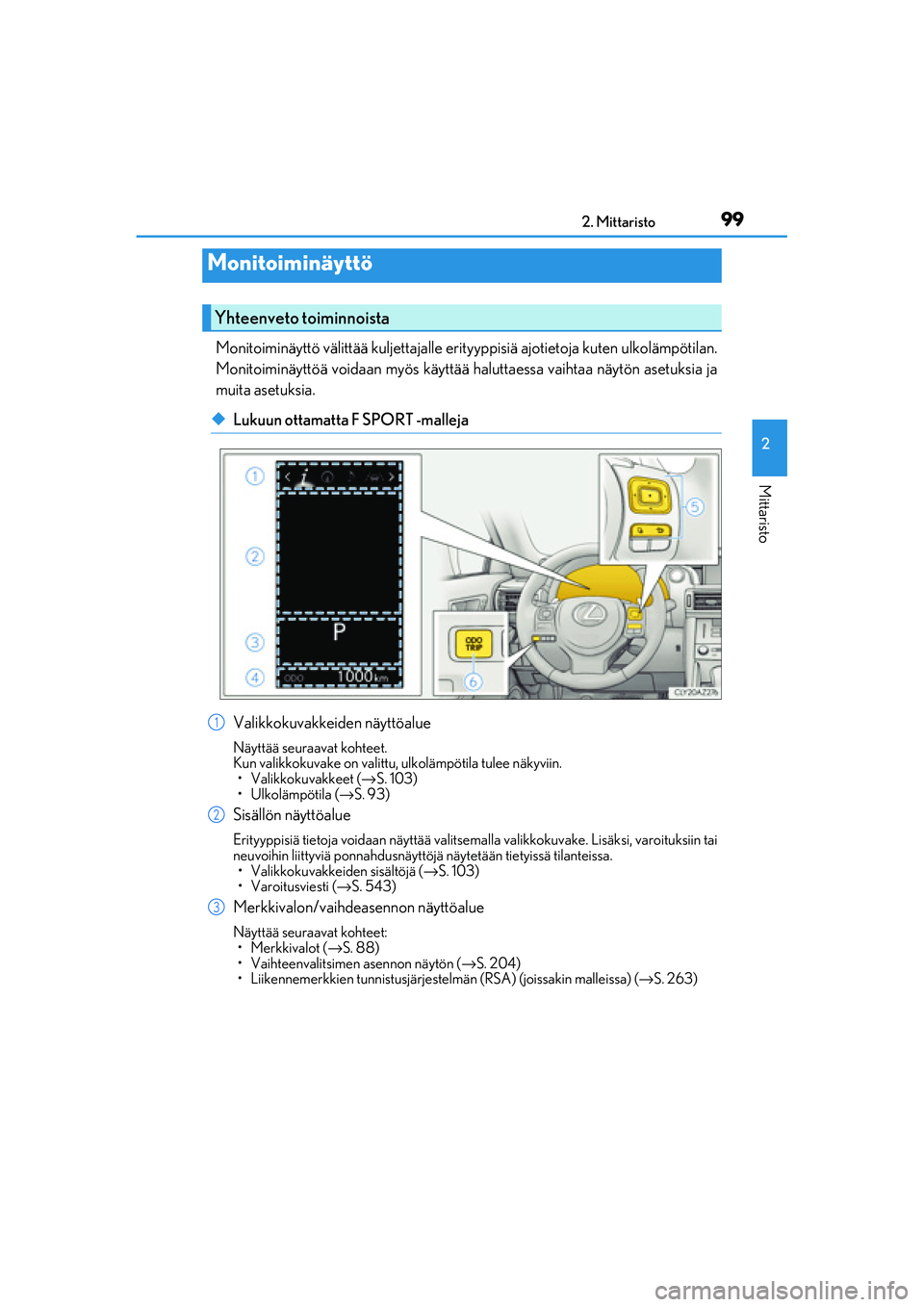

992. Mittaristo
2
Mittaristo
OM53D89FI
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja kuten ulkolämpötilan.
Monitoiminäyttöä voidaan myös käyttää haluttaessa vaihtaa näytön asetuksia ja
muita asetuksia.
◆Lukuun ottamatta F SPORT -malleja
Valikkokuvakkeiden näyttöalue
Näyttää seuraavat kohteet.
Kun valikkokuvake on valittu, ulkolämpötila tulee näkyviin.
• Valikkokuvakkeet ( →S. 103)
• Ulkolämpötila ( →S. 93)
Sisällön näyttöalue
Erityyppisiä tietoja voidaan näyttää valitsema lla valikkokuvake. Lisäksi, varoituksiin tai
neuvoihin liittyviä ponna hdusnäyttöjä näytetään tietyissä tilanteissa.
• Valikkokuvakkeiden sisältöjä ( →S. 103)
• Varoitusviesti (→ S. 543)
Merkkivalon/vaihdeasennon näyttöalue
Näyttää seuraavat kohteet:
• Merkkivalot ( →S. 88)
• Vaihteenvalitsimen asennon näytön ( →S. 204)
• Liikennemerkkien tunnistusjärjestelmän (RSA) (joissakin malleissa) (→S. 263)
Monitoiminäyttö
Yhteenveto toiminnoista
1
2
3
OM53D89FI.book Page 99 Mond ay, February 27, 2017 5:01 PM

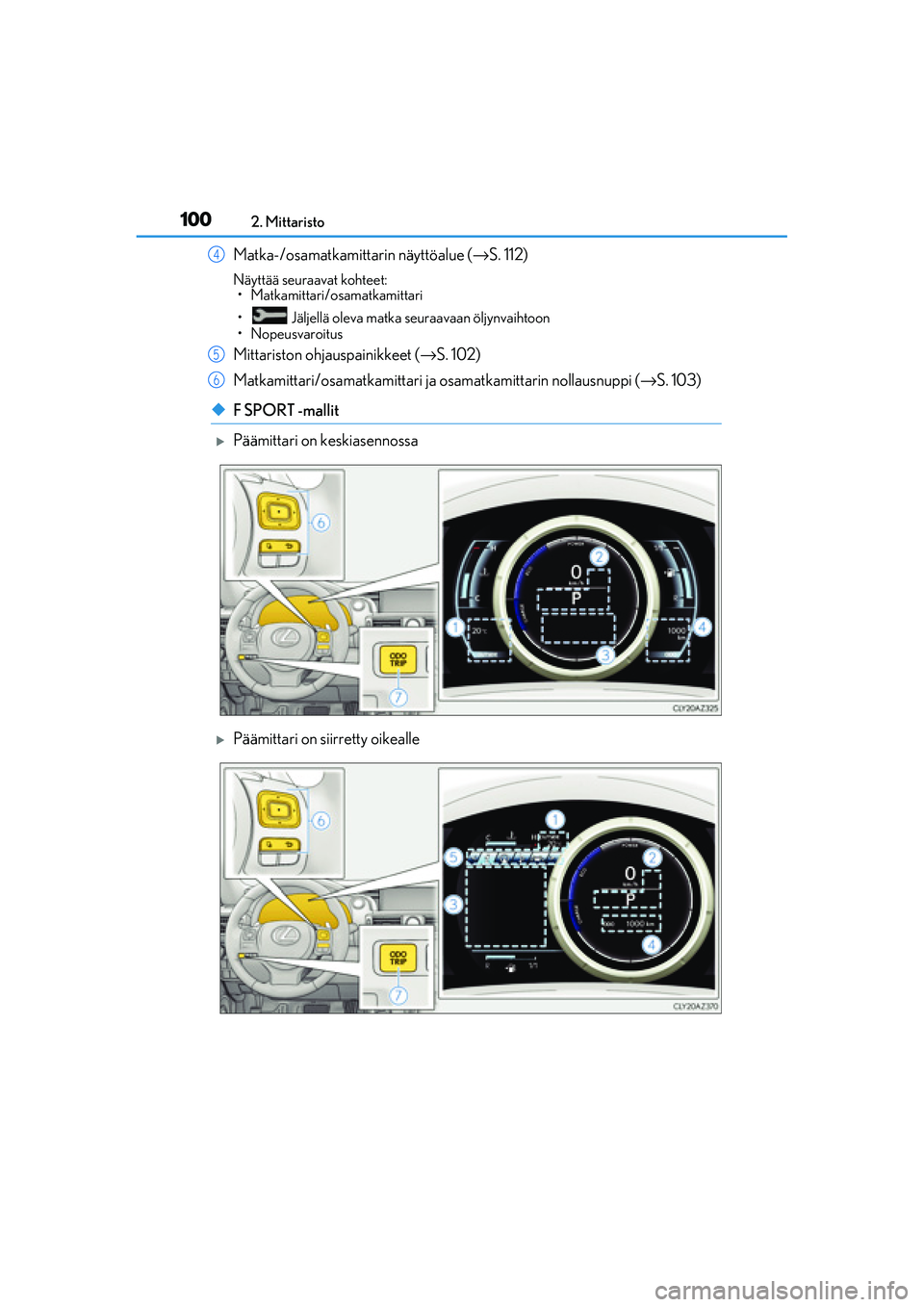

1002. Mittaristo
OM53D89FI
Matka-/osamatkamittarin näyttöalue (→S. 112)
Näyttää seuraavat kohteet:
• Matkamittari/osamatkamittari
• Jäljellä oleva matka seuraavaan öljynvaihtoon
• Nopeusvaroitus
Mittariston ohjauspainikkeet ( →S. 102)
Matkamittari/osamatkamittari ja osamatkamittarin nollausnuppi (→S. 103)
◆F SPORT -mallit
Päämittari on keskiasennossa
Päämittari on siirretty oikealle
4
5
6
