MAZDA MODEL 2 2017 Manual del propietario (in Spanish)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL 2, Model: MAZDA MODEL 2 2017Pages: 755, tamaño PDF: 18.07 MB
Page 321 of 755

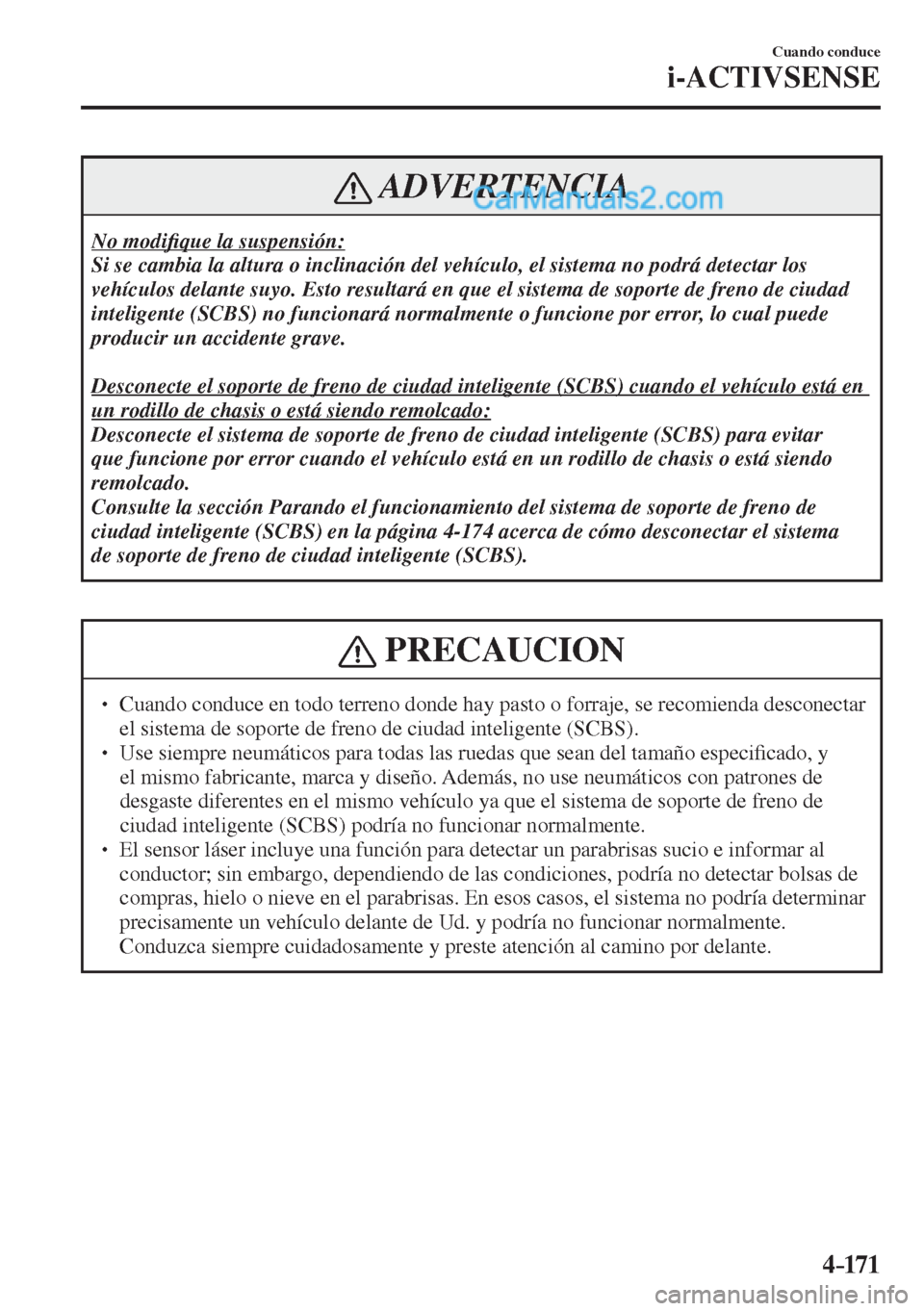

4–171
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No modi ¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los
vehículos delante suyo. Esto resultará en que el sistema de soporte de freno de ciudad
inteligente (SCBS) no funcionará normalmente o funcione por error, lo cual puede
producir un accidente grave.
Desconecte el soporte de freno de ciudad inteligente (SCBS) cuando el vehículo está en
un rodillo de chasis o está siendo remolcado:
Desconecte el sistema de soporte de freno de ciudad inteligente (SCBS) para evitar
que funcione por error cuando el vehículo está en un rodillo de chasis o está siendo
remolcado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente (SCBS) en la página 4-174 acerca de cómo desconectar el sistema
de soporte de freno de ciudad inteligente (SCBS).
PRECAUCION
Cuando conduce en todo terreno donde hay pasto o forraje, se recomienda desconectar
el sistema de soporte de freno de ciudad inteligente (SCBS).
Use siempre neumáticos para todas las ruedas que sean del tamaño especi ¿ cado, y
el mismo fabricante, marca y diseño. Además, no use neumáticos con patrones de
desgaste diferentes en el mismo vehículo ya que el sistema de soporte de freno de
ciudad inteligente (SCBS) podría no funcionar normalmente.
El sensor láser incluye una función para detectar un parabrisas sucio e informar al
conductor; sin embargo, dependiendo de las condiciones, podría no detectar bolsas de
compras, hielo o nieve en el parabrisas. En esos casos, el sistema no podría determinar
precisamente un vehículo delante de Ud. y podría no funcionar normalmente.
Conduzca siempre cuidadosamente y preste atención al camino por delante.
Page 322 of 755

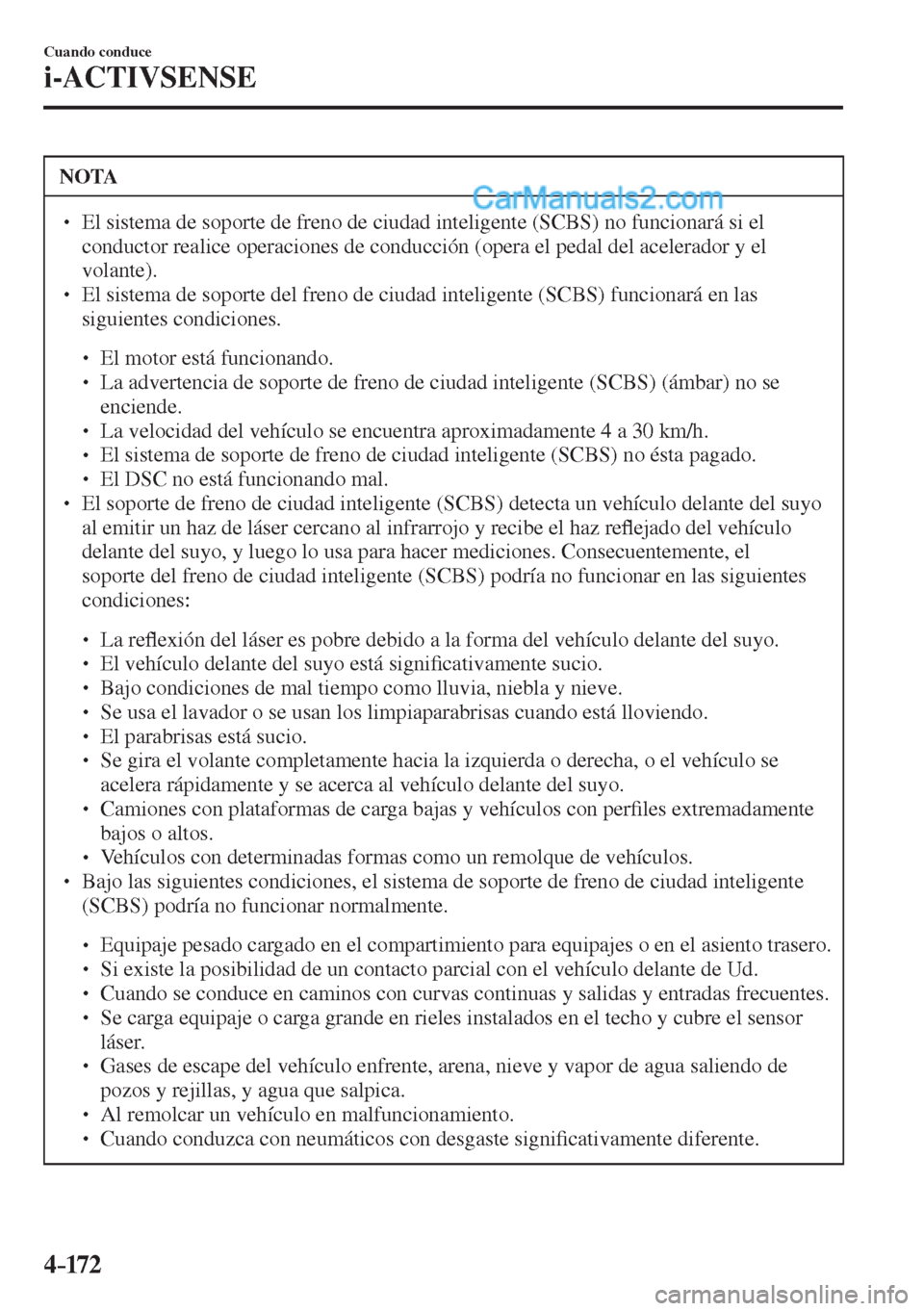

4–172
Cuando conduce
i-ACTIVSENSE
NOTA
El sistema de soporte de freno de ciudad inteligente (SCBS) no funcionará si el
conductor realice operaciones de conducción (opera el pedal del acelerador y el
volante).
El sistema de soporte del freno de ciudad inteligente (SCBS) funcionará en las
siguientes condiciones.
El motor está funcionando.
La advertencia de soporte de freno de ciudad inteligente (SCBS) (ámbar) no se
enciende.
La velocidad del vehículo se encuentra aproximadamente 4 a 30 km/h.
El sistema de soporte de freno de ciudad inteligente (SCBS) no ésta pagado.
El DSC no está funcionando mal.
El soporte de freno de ciudad inteligente (SCBS) detecta un vehículo delante del suyo
al emitir un haz de láser cercano al infrarrojo y recibe el haz re À ejado del vehículo
delante del suyo, y luego lo usa para hacer mediciones. Consecuentemente, el
soporte del freno de ciudad inteligente (SCBS) podría no funcionar en las siguientes
condiciones:
La re À exión del láser es pobre debido a la forma del vehículo delante del suyo.
El vehículo delante del suyo está signi ¿ cativamente sucio.
Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
Se usa el lavador o se usan los limpiaparabrisas cuando está lloviendo.
El parabrisas está sucio.
Se gira el volante completamente hacia la izquierda o derecha, o el vehículo se
acelera rápidamente y se acerca al vehículo delante del suyo.
Camiones con plataformas de carga bajas y vehículos con per ¿ les extremadamente
bajos o altos.
Vehículos con determinadas formas como un remolque de vehículos.
Bajo las siguientes condiciones, el sistema de soporte de freno de ciudad inteligente
(SCBS) podría no funcionar normalmente.
Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero.
Si existe la posibilidad de un contacto parcial con el vehículo delante de Ud.
Cuando se conduce en caminos con curvas continuas y salidas y entradas frecuentes.
Se carga equipaje o carga grande en rieles instalados en el techo y cubre el sensor
láser.
Gases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de
pozos y rejillas, y agua que salpica.
Al remolcar un vehículo en malfuncionamiento.
Cuando conduzca con neumáticos con desgaste signi ¿ cativamente diferente.
Page 323 of 755

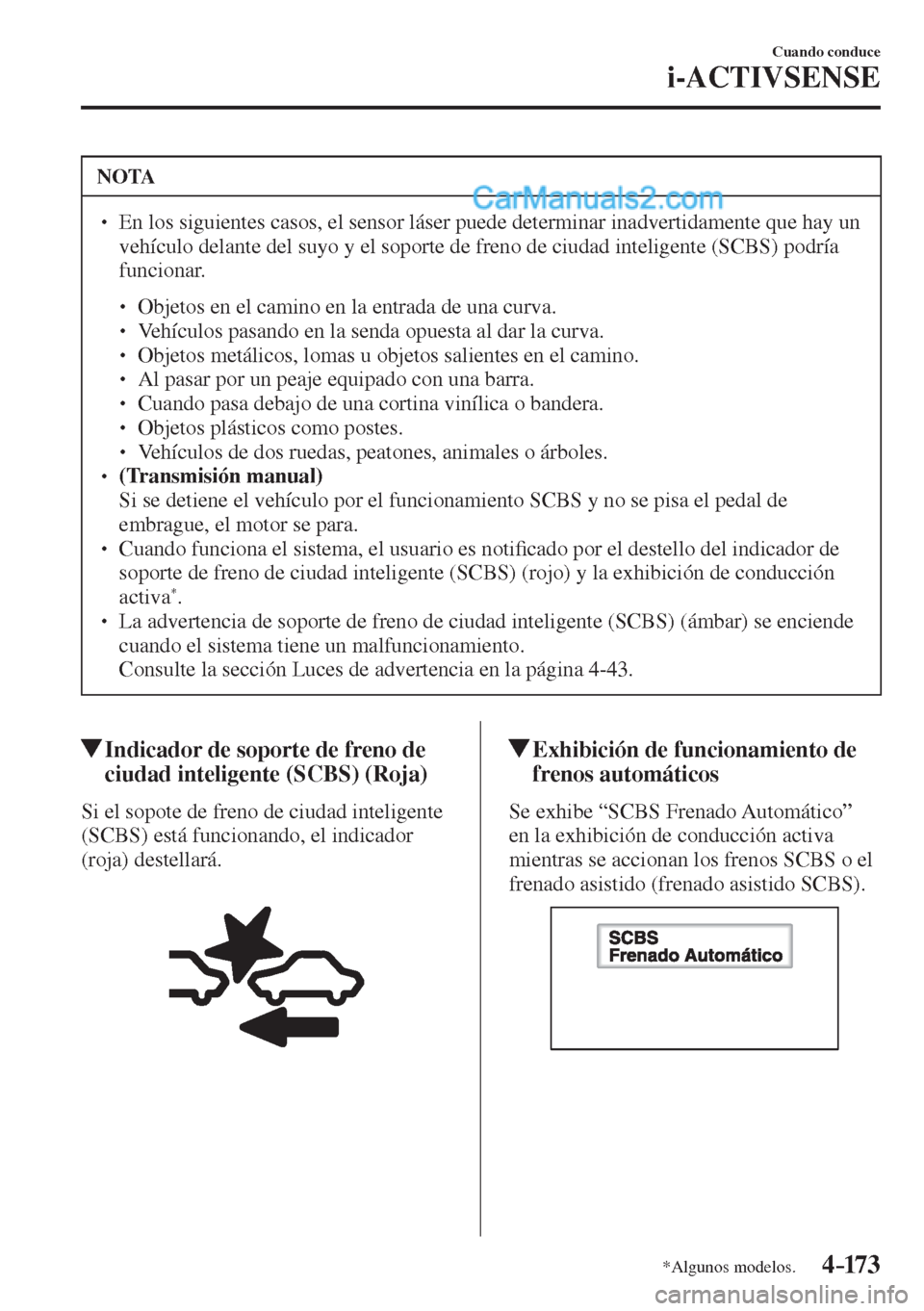

4–173
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
NOTA
En los siguientes casos, el sensor láser puede determinar inadvertidamente que hay un
vehículo delante del suyo y el soporte de freno de ciudad inteligente (SCBS) podría
funcionar.
Objetos en el camino en la entrada de una curva.
Vehículos pasando en la senda opuesta al dar la curva.
Objetos metálicos, lomas u objetos salientes en el camino.
Al pasar por un peaje equipado con una barra.
Cuando pasa debajo de una cortina vinílica o bandera.
Objetos plásticos como postes.
Vehículos de dos ruedas, peatones, animales o árboles.
(Transmisión manual) Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
Cuando funciona el sistema, el usuario es noti ¿ cado por el destello del indicador de
soporte de freno de ciudad inteligente (SCBS) (rojo) y la exhibición de conducción
activa
* . La advertencia de soporte de freno de ciudad inteligente (SCBS) (ámbar) se enciende
cuando el sistema tiene un malfuncionamiento.
Consulte la sección Luces de advertencia en la página 4-43 .
Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
Si el sopote de freno de ciudad inteligente
(SCBS) está funcionando, el indicador
(roja) destellará.
Exhibición de funcionamiento de
frenos automáticos
Se exhibe “SCBS Frenado Automático”
en la exhibición de conducción activa
mientras se accionan los frenos SCBS o el
frenado asistido (frenado asistido SCBS).
Page 324 of 755

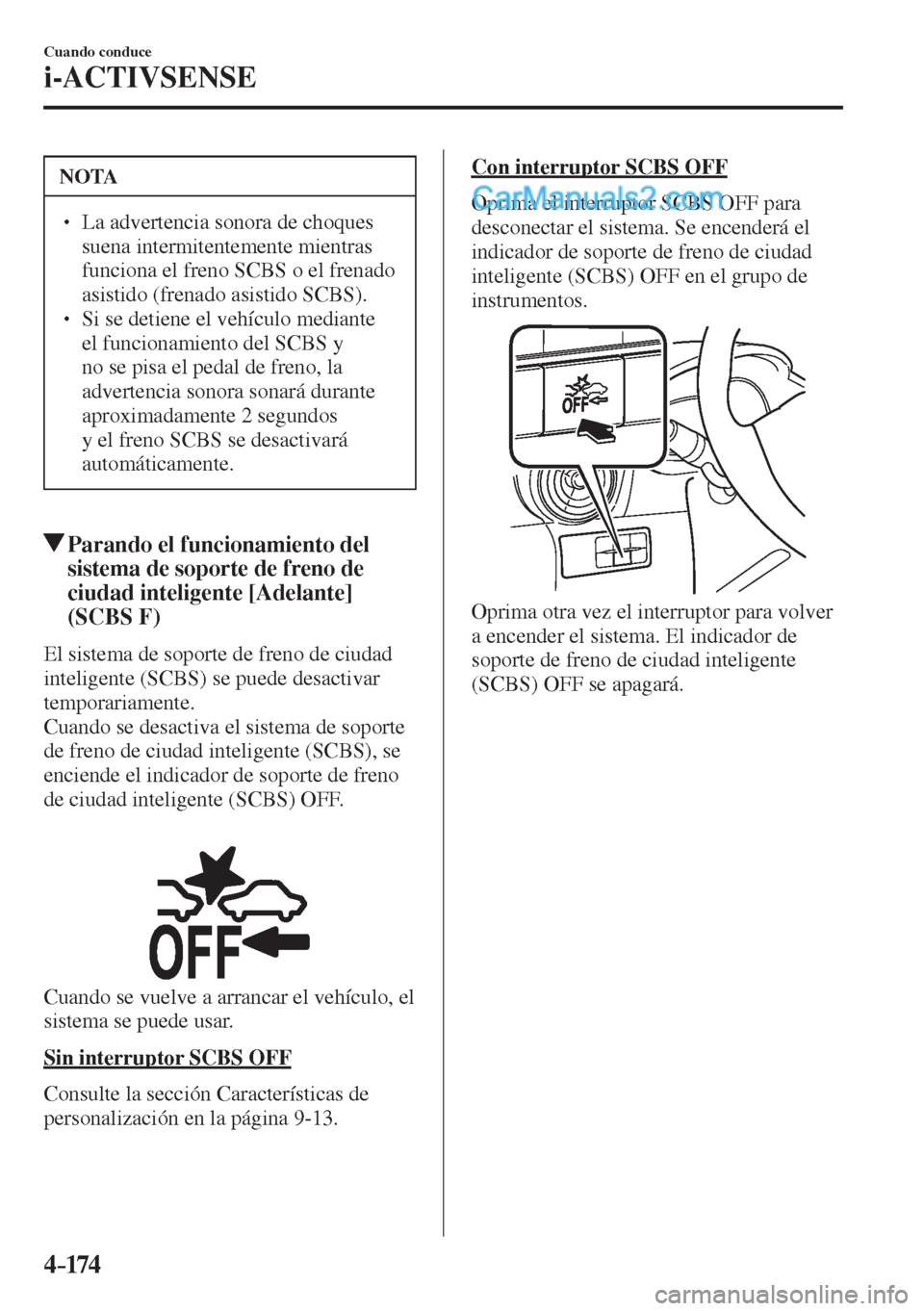

4–174
Cuando conduce
i-ACTIVSENSE
NOTA
La advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS o el frenado
asistido (frenado asistido SCBS).
Si se detiene el vehículo mediante
el funcionamiento del SCBS y
no se pisa el pedal de freno, la
advertencia sonora sonará durante
aproximadamente 2 segundos
y el freno SCBS se desactivará
automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Adelante]
(SCBS F)
El sistema de soporte de freno de ciudad
inteligente (SCBS) se puede desactivar
temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente (SCBS), se
enciende el indicador de soporte de freno
de ciudad inteligente (SCBS) OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede usar.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-13 .
Con interruptor SCBS OFF
Oprima el interruptor SCBS OFF para
desconectar el sistema. Se encenderá el
indicador de soporte de freno de ciudad
inteligente (SCBS) OFF en el grupo de
instrumentos.
Oprima otra vez el interruptor para volver
a encender el sistema. El indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF se apagará.
Page 325 of 755
![MAZDA MODEL 2 2017 Manual del propietario (in Spanish) 4–175
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.

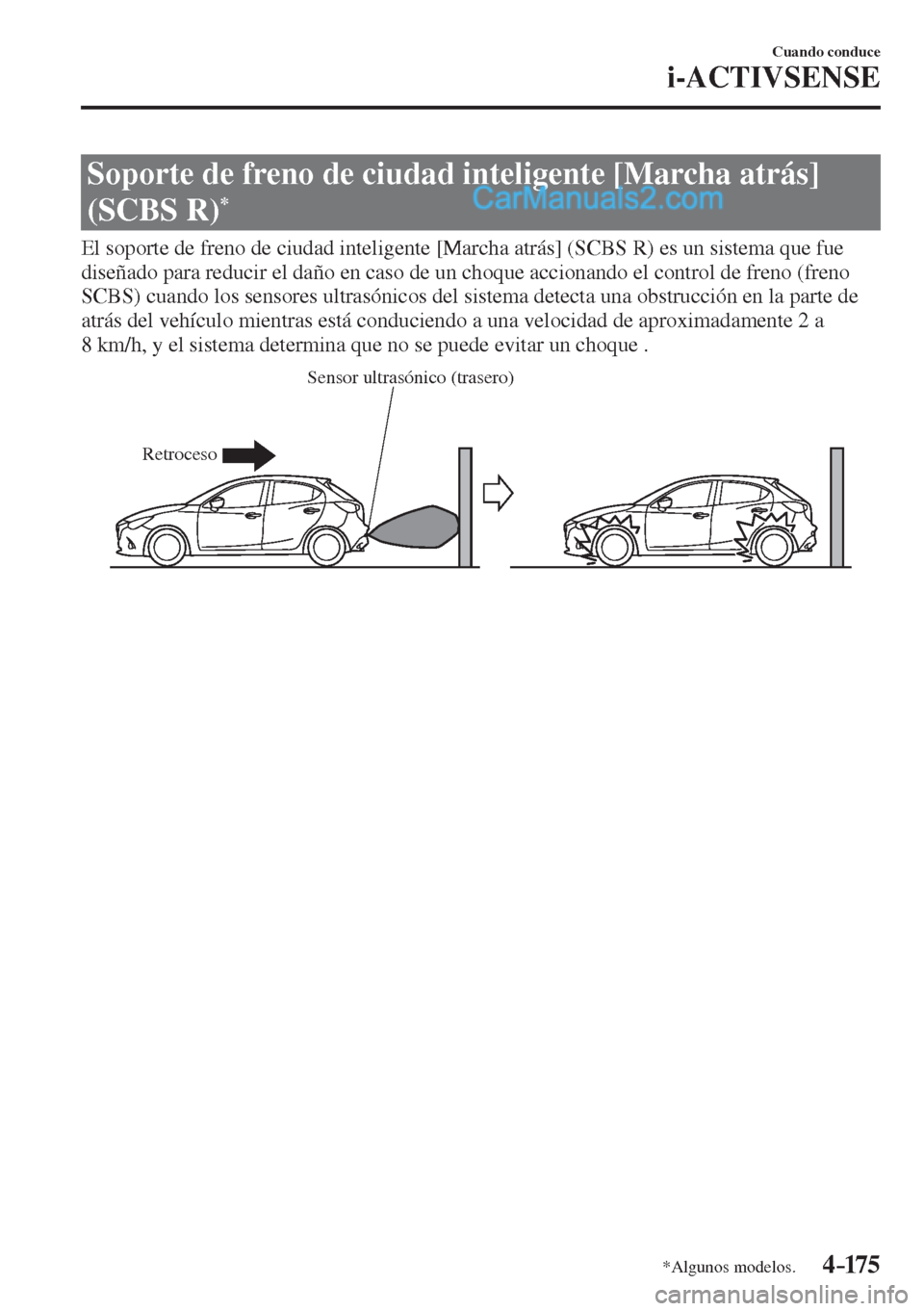

Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
El soporte de freno de ciudad inteligente [Marcha atrás] (SCB](/img/28/15670/w960_15670-324.png "MAZDA MODEL 2 2017 Manual del propietario (in Spanish) 4–175
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
El soporte de freno de ciudad inteligente [Marcha atrás] (SCB")
4–175
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) es un sistema que fue
diseñado para reducir el daño en caso de un choque accionando el control de freno (freno
SCBS) cuando los sensores ultrasónicos del sistema detecta una obstrucción en la parte de
atrás del vehículo mientras está conduciendo a una velocidad de aproximadamente 2 a
8 km/h, y el sistema determina que no se puede evitar un choque .
RetrocesoSensor ultrasónico (trasero)
Page 326 of 755
![MAZDA MODEL 2 2017 Manual del propietario (in Spanish) 4–176
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
El sistema de soporte d](/img/28/15670/w960_15670-325.png "MAZDA MODEL 2 2017 Manual del propietario (in Spanish) 4–176
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
El sistema de soporte d")

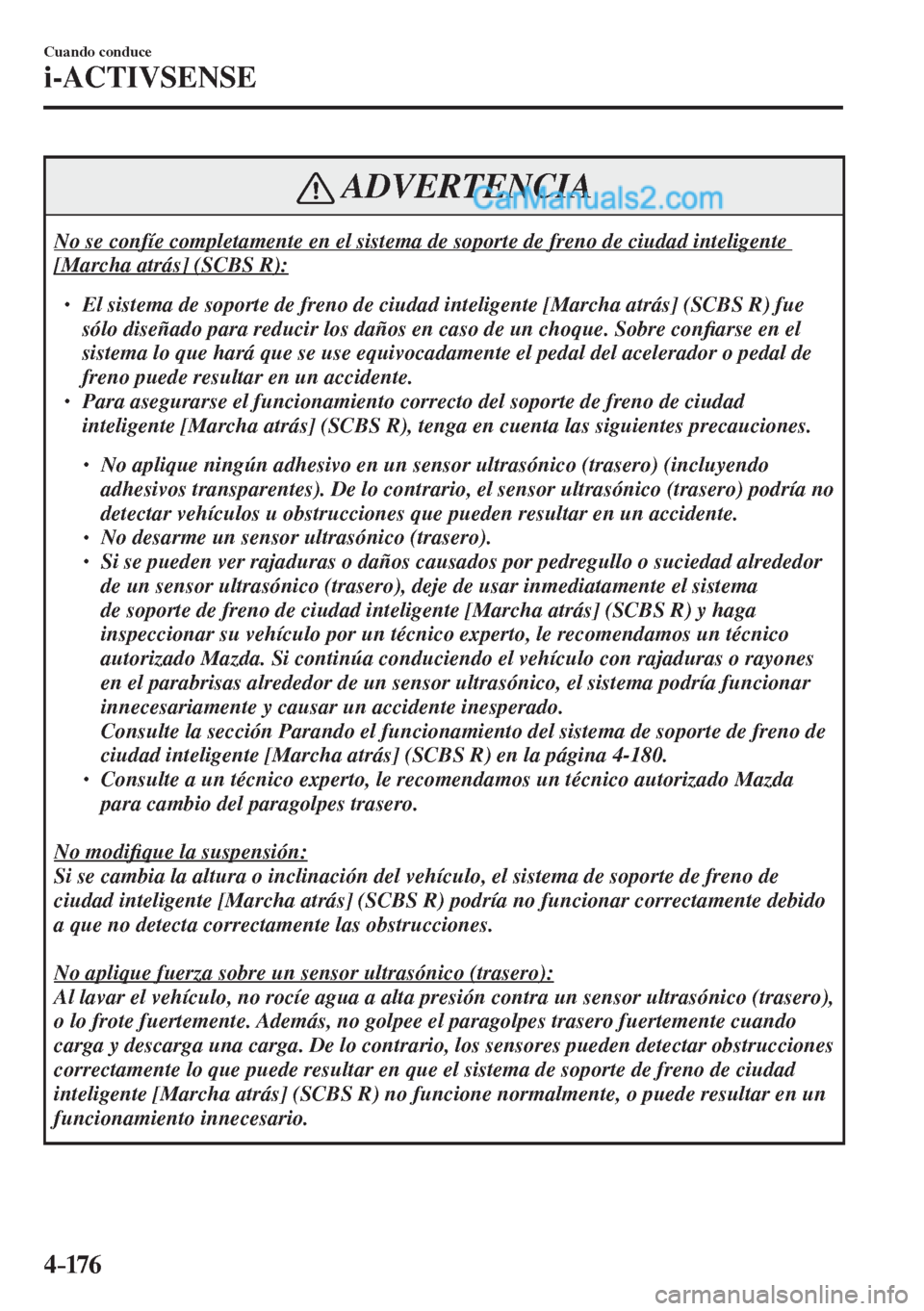

4–176
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
El sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) fue
sólo diseñado para reducir los daños en caso de un choque. Sobre con ¿ arse en el
sistema lo que hará que se use equivocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
Para asegurarse el funcionamiento correcto del soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R), tenga en cuenta las siguientes precauciones.
No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo
adhesivos transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no
detectar vehículos u obstrucciones que pueden resultar en un accidente.
No desarme un sensor ultrasónico (trasero).
Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor
de un sensor ultrasónico (trasero), deje de usar inmediatamente el sistema
de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) y haga
inspeccionar su vehículo por un técnico experto, le recomendamos un técnico
autorizado Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones
en el parabrisas alrededor de un sensor ultrasónico, el sistema podría funcionar
innecesariamente y causar un accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) en la página 4-180 .
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del paragolpes trasero.
No modi ¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) podría no funcionar correctamente debido
a que no detecta correctamente las obstrucciones.
No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe agua a alta presión contra un sensor ultrasónico (trasero),
o lo frote fuertemente. Además, no golpee el paragolpes trasero fuertemente cuando
carga y descarga una carga. De lo contrario, los sensores pueden detectar obstrucciones
correctamente lo que puede resultar en que el sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) no funcione normalmente, o puede resultar en un
funcionamiento innecesario.
Page 327 of 755

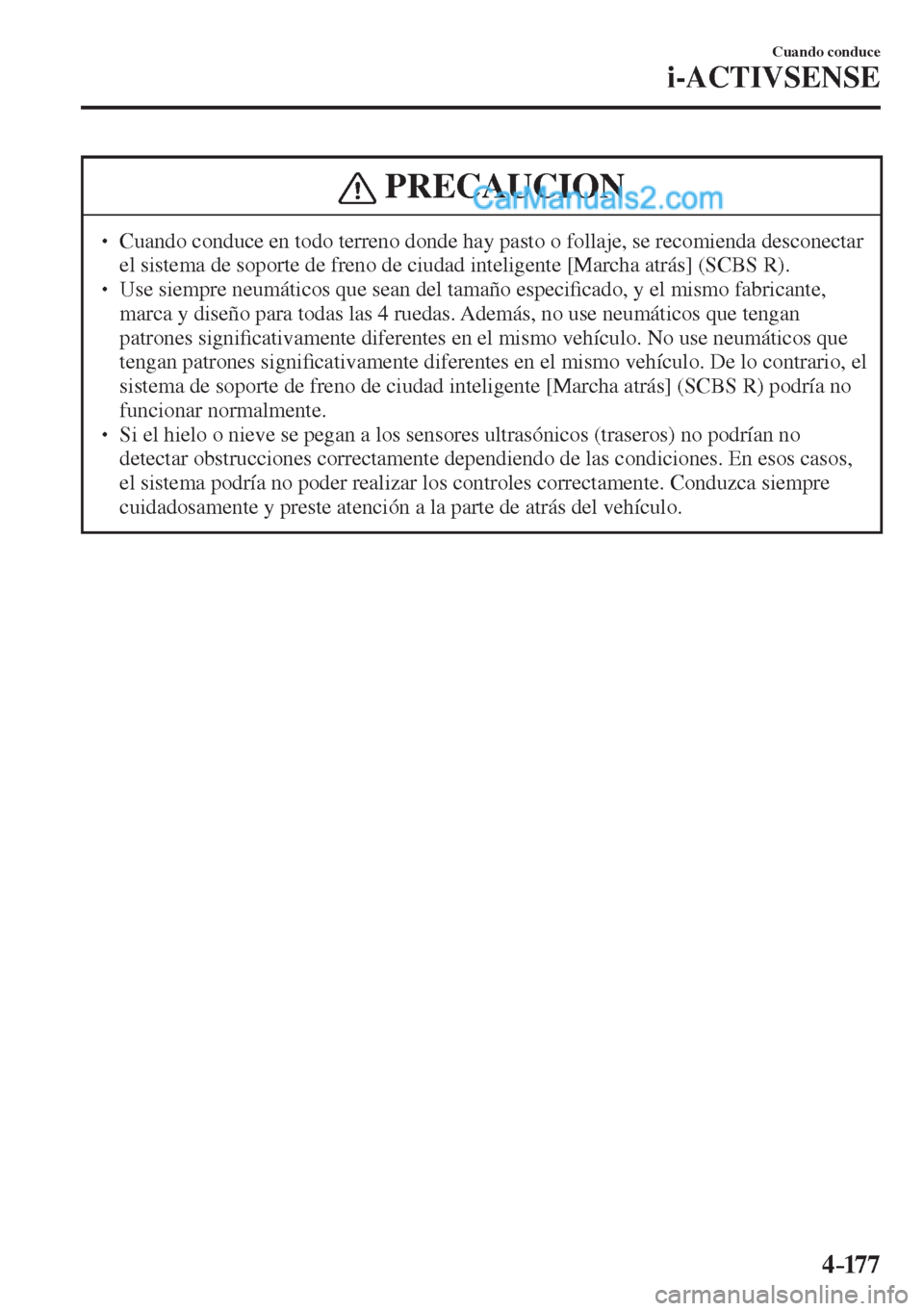

4–17 7
Cuando conduce
i-ACTIVSENSE
PRECAUCION
Cuando conduce en todo terreno donde hay pasto o follaje, se recomienda desconectar
el sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R).
Use siempre neumáticos que sean del tamaño especi ¿ cado, y el mismo fabricante,
marca y diseño para todas las 4 ruedas. Además, no use neumáticos que tengan
patrones signi ¿ cativamente diferentes en el mismo vehículo. No use neumáticos que
tengan patrones signi ¿ cativamente diferentes en el mismo vehículo. De lo contrario, el
sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) podría no
funcionar normalmente.
Si el hielo o nieve se pegan a los sensores ultrasónicos (traseros) no podrían no
detectar obstrucciones correctamente dependiendo de las condiciones. En esos casos,
el sistema podría no poder realizar los controles correctamente. Conduzca siempre
cuidadosamente y preste atención a la parte de atrás del vehículo.
Page 328 of 755

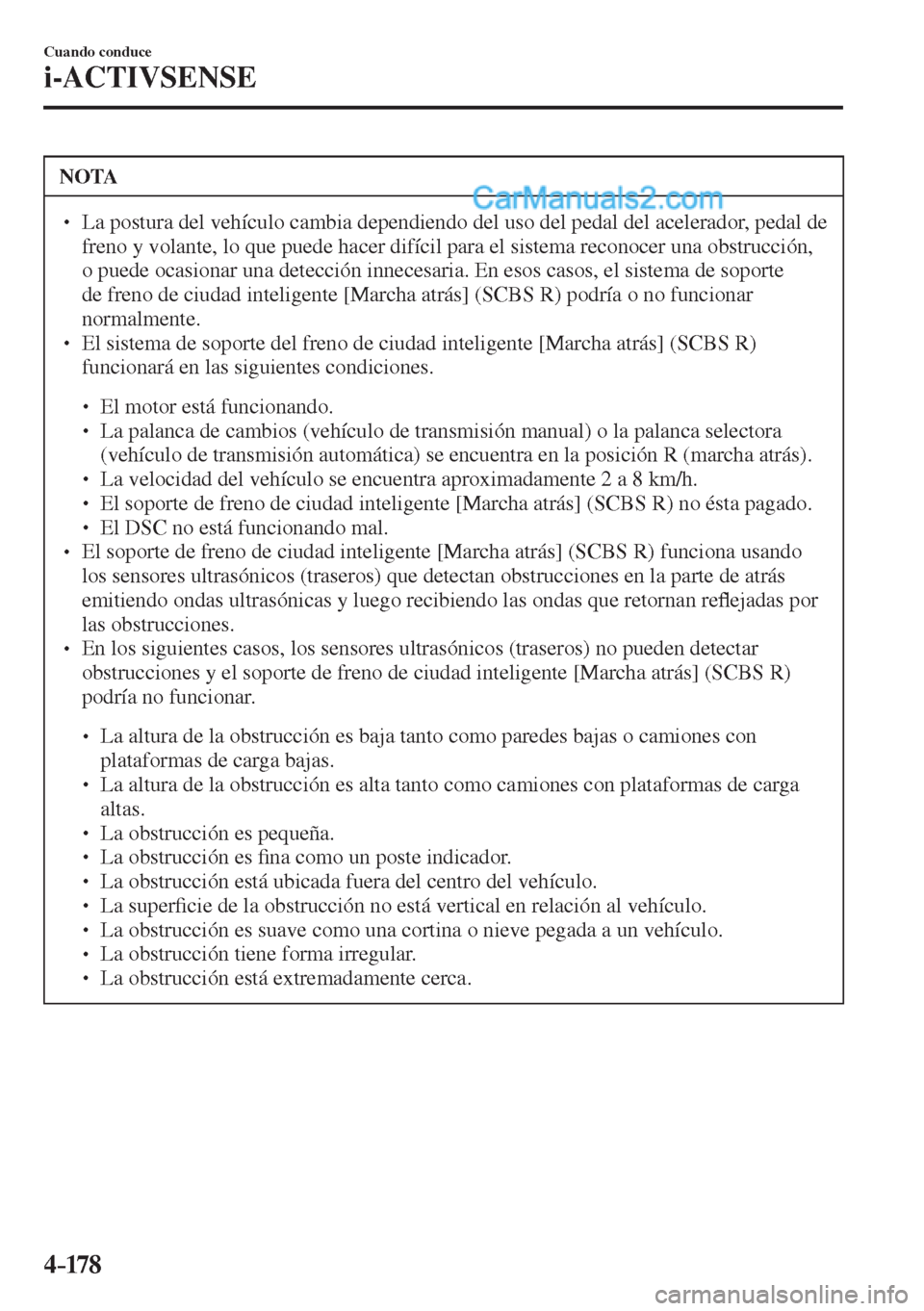

4–17 8
Cuando conduce
i-ACTIVSENSE
NOTA
La postura del vehículo cambia dependiendo del uso del pedal del acelerador, pedal de
freno y volante, lo que puede hacer difícil para el sistema reconocer una obstrucción,
o puede ocasionar una detección innecesaria. En esos casos, el sistema de soporte
de freno de ciudad inteligente [Marcha atrás] (SCBS R) podría o no funcionar
normalmente.
El sistema de soporte del freno de ciudad inteligente [Marcha atrás] (SCBS R)
funcionará en las siguientes condiciones.
El motor está funcionando.
La palanca de cambios (vehículo de transmisión manual) o la palanca selectora
(vehículo de transmisión automática) se encuentra en la posición R (marcha atrás).
La velocidad del vehículo se encuentra aproximadamente 2 a 8 km/h.
El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) no ésta pagado.
El DSC no está funcionando mal.
El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) funciona usando
los sensores ultrasónicos (traseros) que detectan obstrucciones en la parte de atrás
emitiendo ondas ultrasónicas y luego recibiendo las ondas que retornan re À ejadas por
las obstrucciones.
En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones y el soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)
podría no funcionar.
La altura de la obstrucción es baja tanto como paredes bajas o camiones con
plataformas de carga bajas.
La altura de la obstrucción es alta tanto como camiones con plataformas de carga
altas.
La obstrucción es pequeña.
La obstrucción es ¿ na como un poste indicador.
La obstrucción está ubicada fuera del centro del vehículo.
La super ¿ cie de la obstrucción no está vertical en relación al vehículo.
La obstrucción es suave como una cortina o nieve pegada a un vehículo.
La obstrucción tiene forma irregular.
La obstrucción está extremadamente cerca.
Page 329 of 755
4–17 9
Cuando conduce
i-ACTIVSENSE

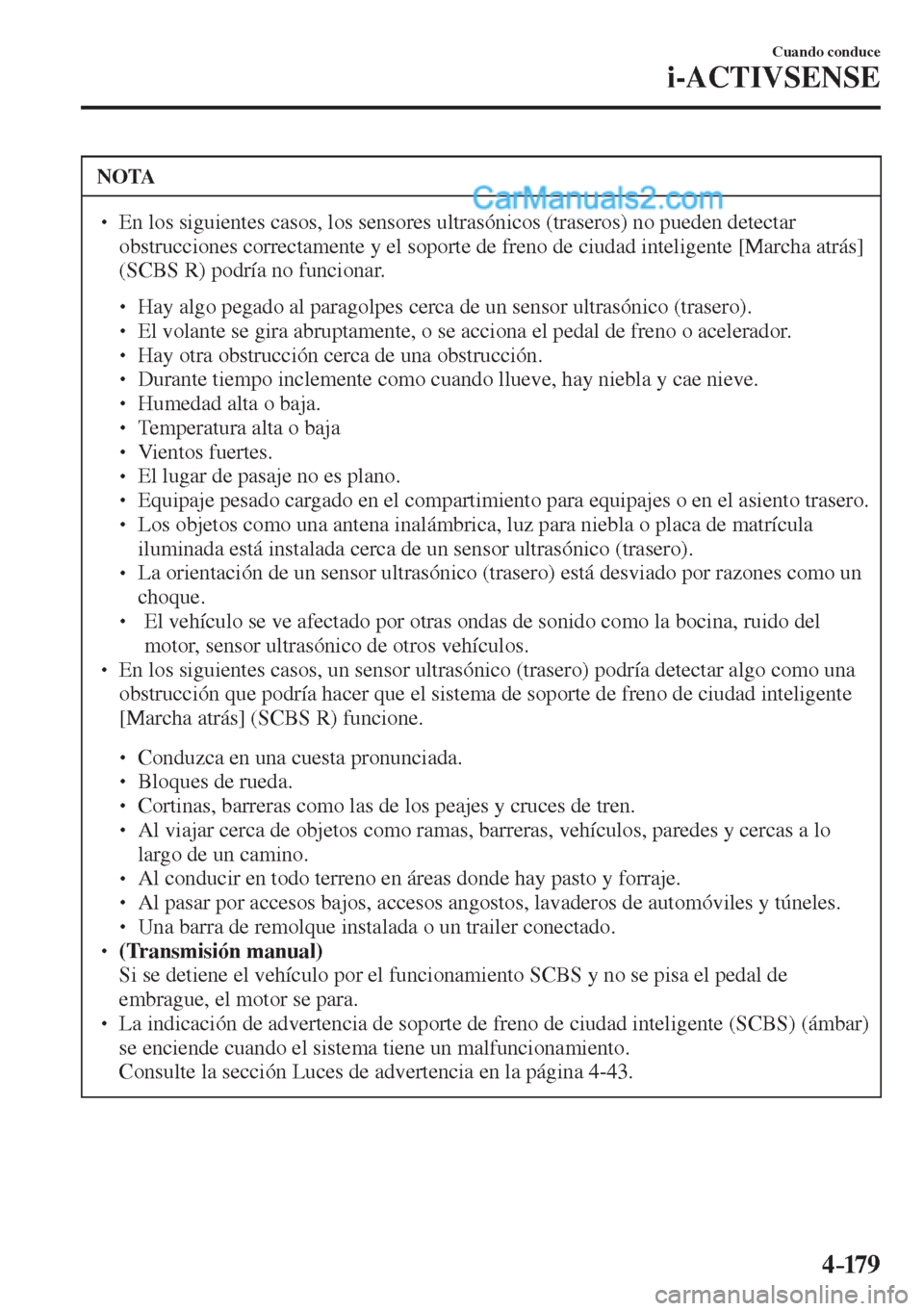

NOTA
En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones correctamente y el soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R) podría no funcionar.
Hay algo pegado al paragolpes cerca de un sensor ultrasónico (trasero).
El volante se gira abruptamente, o se acciona el pedal de freno o acelerador.
Hay otra obstrucción cerca de una obstrucción.
Durante tiempo inclemente como cuando llueve, hay niebla y cae nieve.
Humedad alta o baja.
Temperatura alta o baja
Vientos fuertes.
El lugar de pasaje no es plano.
Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero.
Los objetos como una antena inalámbrica, luz para niebla o placa de matrícula
iluminada está instalada cerca de un sensor ultrasónico (trasero).
La orientación de un sensor ultrasónico (trasero) está desviado por razones como un
choque.
El vehículo se ve afectado por otras ondas de sonido como la bocina, ruido del
motor, sensor ultrasónico de otros vehículos.
En los siguientes casos, un sensor ultrasónico (trasero) podría detectar algo como una
obstrucción que podría hacer que el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R) funcione.
Conduzca en una cuesta pronunciada.
Bloques de rueda.
Cortinas, barreras como las de los peajes y cruces de tren.
Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y cercas a lo
largo de un camino.
Al conducir en todo terreno en áreas donde hay pasto y forraje.
Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles y túneles.
Una barra de remolque instalada o un trailer conectado.
(Transmisión manual) Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
La indicación de advertencia de soporte de freno de ciudad inteligente (SCBS) (ámbar)
se enciende cuando el sistema tiene un malfuncionamiento.
Consulte la sección Luces de advertencia en la página 4-43 .
Page 330 of 755
4–18 0
Cuando conduce
i-ACTIVSENSE

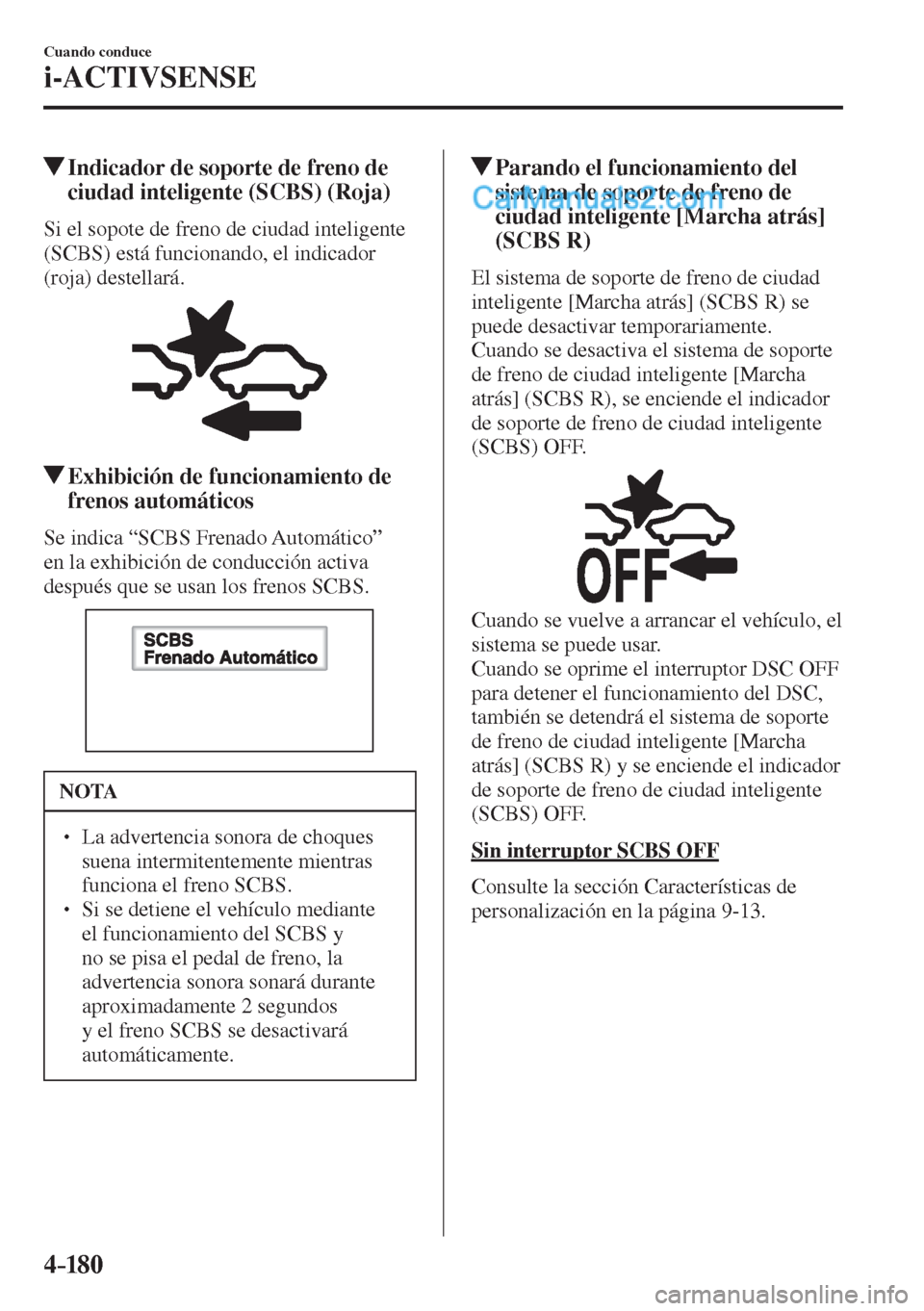

Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
Si el sopote de freno de ciudad inteligente
(SCBS) está funcionando, el indicador
(roja) destellará.
Exhibición de funcionamiento de
frenos automáticos
Se indica “SCBS Frenado Automático”
en la exhibición de conducción activa
después que se usan los frenos SCBS.
NOTA
La advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS.
Si se detiene el vehículo mediante
el funcionamiento del SCBS y
no se pisa el pedal de freno, la
advertencia sonora sonará durante
aproximadamente 2 segundos
y el freno SCBS se desactivará
automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Marcha atrás]
(SCBS R)
El sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) se
puede desactivar temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente [Marcha
atrás] (SCBS R), se enciende el indicador
de soporte de freno de ciudad inteligente
(SCBS) OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede usar.
Cuando se oprime el interruptor DSC OFF
para detener el funcionamiento del DSC,
también se detendrá el sistema de soporte
de freno de ciudad inteligente [Marcha
atrás] (SCBS R) y se enciende el indicador
de soporte de freno de ciudad inteligente
(SCBS) OFF.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-13 .
