4–181
Cuando conduce
i-ACTIVSENSE

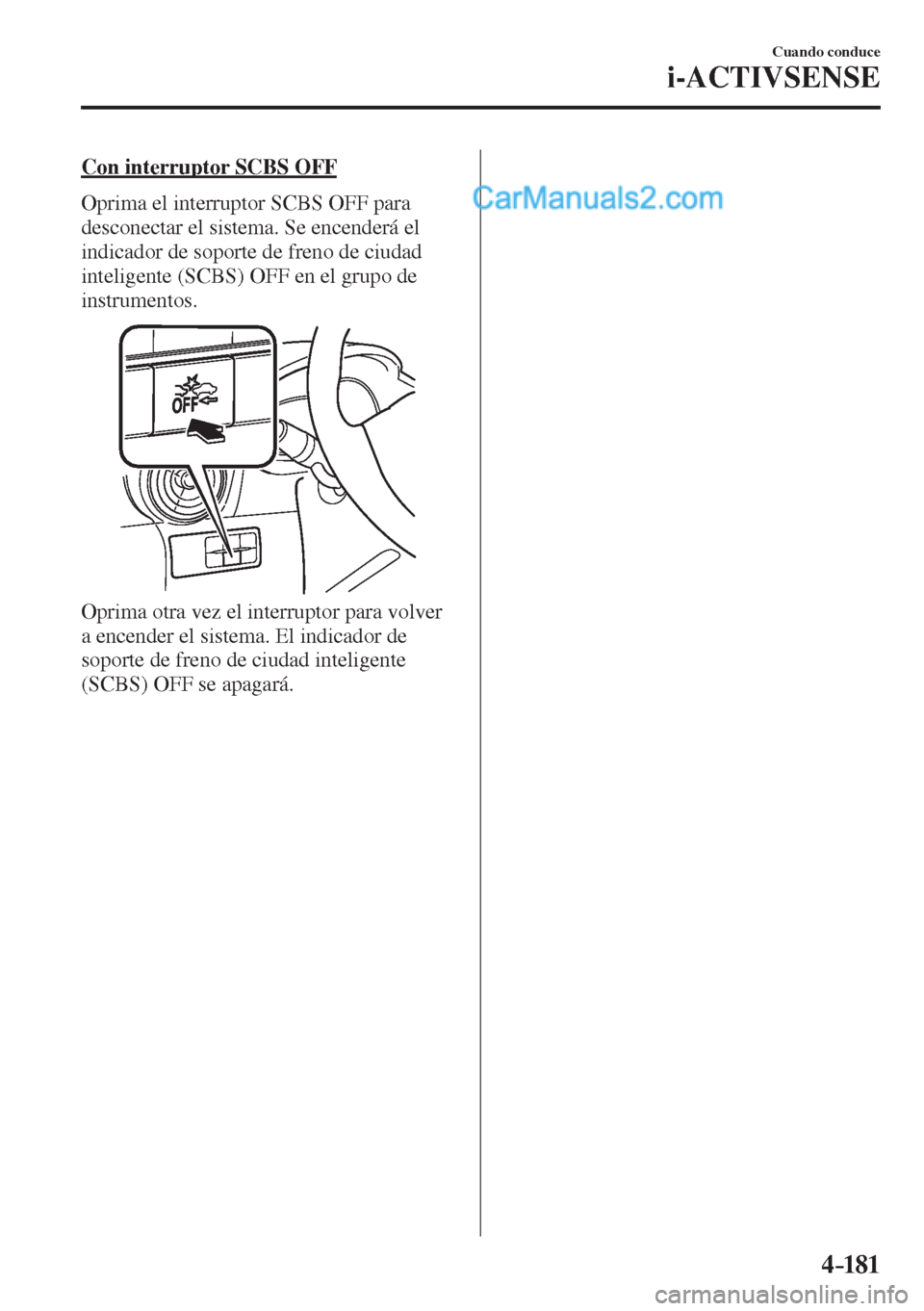

Con interruptor SCBS OFF
Oprima el interruptor SCBS OFF para
desconectar el sistema. Se encenderá el
indicador de soporte de freno de ciudad
inteligente (SCBS) OFF en el grupo de
instrumentos.
Oprima otra vez el interruptor para volver
a encender el sistema. El indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF se apagará.
Page 332 of 755

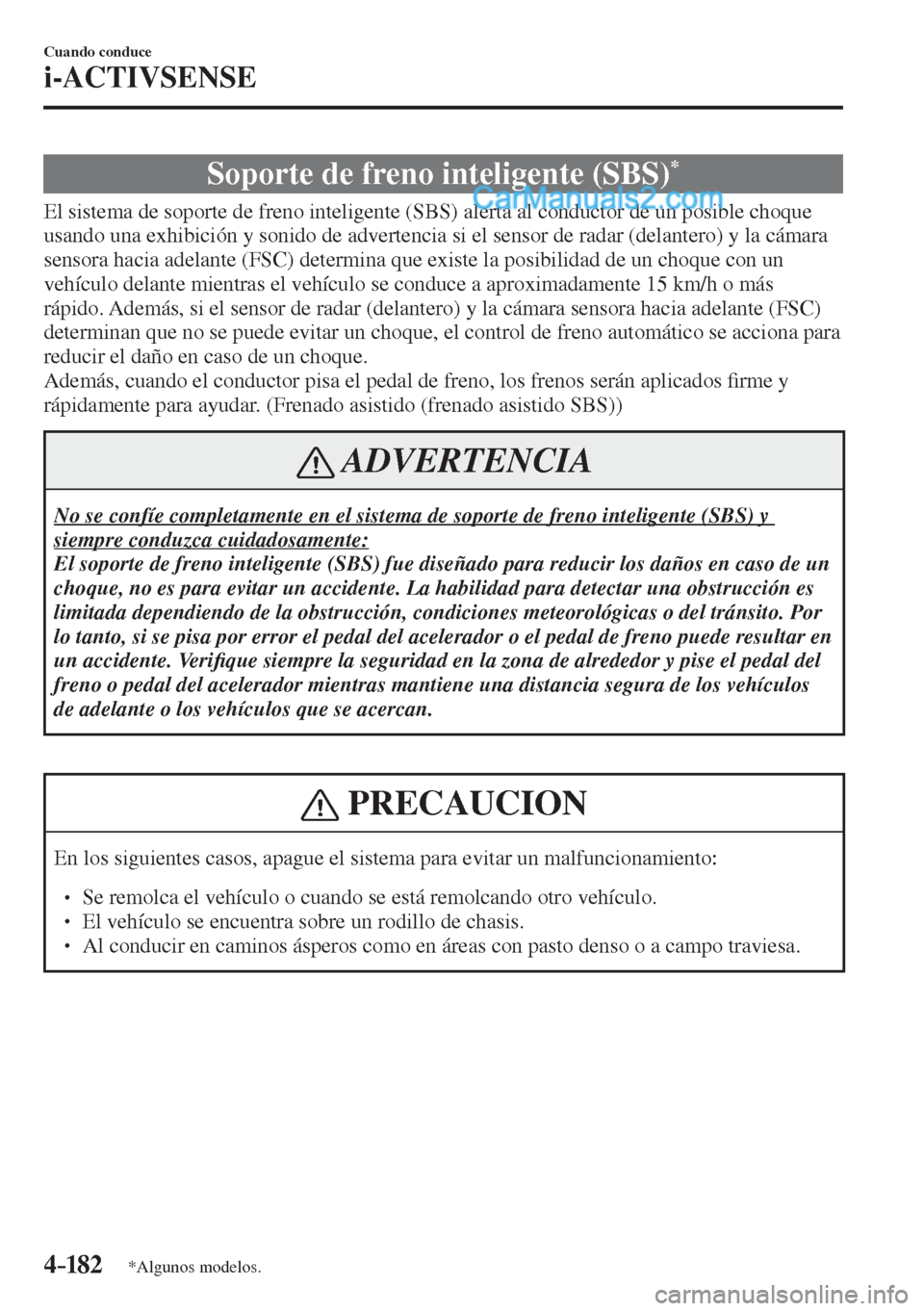

4–182
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno inteligente (SBS) *
El sistema de soporte de freno inteligente (SBS) alerta al conductor de un posible choque
usando una exhibición y sonido de advertencia si el sensor de radar (delantero) y la cámara
sensora hacia adelante (FSC) determina que existe la posibilidad de un choque con un
vehÃculo delante mientras el vehÃculo se conduce a aproximadamente 15 km/h o más
rápido. Además, si el sensor de radar (delantero) y la cámara sensora hacia adelante (FSC)
determinan que no se puede evitar un choque, el control de freno automático se acciona para
reducir el daño en caso de un choque.
Además, cuando el conductor pisa el pedal de freno, los frenos serán aplicados ¿ rme y
rápidamente para ayudar. (Frenado asistido (frenado asistido SBS))
ADVERTENCIA
No se confÃe completamente en el sistema de soporte de freno inteligente (SBS) y
siempre conduzca cuidadosamente:
El soporte de freno inteligente (SBS) fue diseñado para reducir los daños en caso de un
choque, no es para evitar un accidente. La habilidad para detectar una obstrucción es
limitada dependiendo de la obstrucción, condiciones meteorológicas o del tránsito. Por
lo tanto, si se pisa por error el pedal del acelerador o el pedal de freno puede resultar en
un accidente. Veri ¿ que siempre la seguridad en la zona de alrededor y pise el pedal del
freno o pedal del acelerador mientras mantiene una distancia segura de los vehÃculos
de adelante o los vehÃculos que se acercan.
PRECAUCION
En los siguientes casos, apague el sistema para evitar un malfuncionamiento:
Se remolca el vehÃculo o cuando se está remolcando otro vehÃculo.
El vehÃculo se encuentra sobre un rodillo de chasis.
Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.
Page 333 of 755
4–183
Cuando conduce
i-ACTIVSENSE

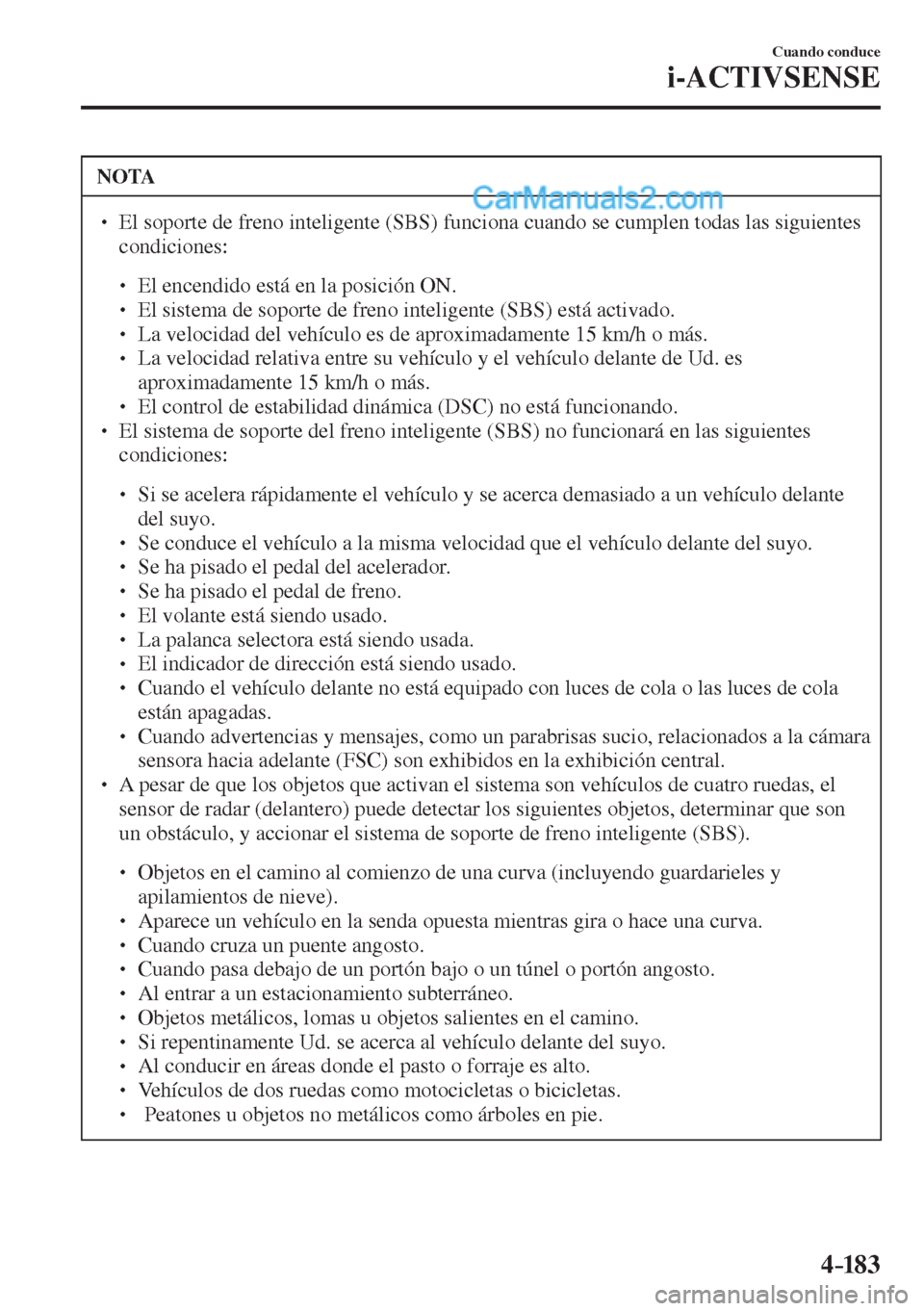

NOTA
El soporte de freno inteligente (SBS) funciona cuando se cumplen todas las siguientes
condiciones:
El encendido está en la posición ON.
El sistema de soporte de freno inteligente (SBS) está activado.
La velocidad del vehÃculo es de aproximadamente 15 km/h o más.
La velocidad relativa entre su vehÃculo y el vehÃculo delante de Ud. es
aproximadamente 15 km/h o más.
El control de estabilidad dinámica (DSC) no está funcionando.
El sistema de soporte del freno inteligente (SBS) no funcionará en las siguientes
condiciones:
Si se acelera rápidamente el vehÃculo y se acerca demasiado a un vehÃculo delante
del suyo.
Se conduce el vehÃculo a la misma velocidad que el vehÃculo delante del suyo.
Se ha pisado el pedal del acelerador.
Se ha pisado el pedal de freno.
El volante está siendo usado.
La palanca selectora está siendo usada.
El indicador de dirección está siendo usado.
Cuando el vehÃculo delante no está equipado con luces de cola o las luces de cola
están apagadas.
Cuando advertencias y mensajes, como un parabrisas sucio, relacionados a la cámara
sensora hacia adelante (FSC) son exhibidos en la exhibición central.
A pesar de que los objetos que activan el sistema son vehÃculos de cuatro ruedas, el
sensor de radar (delantero) puede detectar los siguientes objetos, determinar que son
un obstáculo, y accionar el sistema de soporte de freno inteligente (SBS).
Objetos en el camino al comienzo de una curva (incluyendo guardarieles y
apilamientos de nieve).
Aparece un vehÃculo en la senda opuesta mientras gira o hace una curva.
Cuando cruza un puente angosto.
Cuando pasa debajo de un portón bajo o un túnel o portón angosto.
Al entrar a un estacionamiento subterráneo.
Objetos metálicos, lomas u objetos salientes en el camino.
Si repentinamente Ud. se acerca al vehÃculo delante del suyo.
Al conducir en áreas donde el pasto o forraje es alto.
VehÃculos de dos ruedas como motocicletas o bicicletas.
Peatones u objetos no metálicos como árboles en pie.
Page 334 of 755
4–184
Cuando conduce
i-ACTIVSENSE

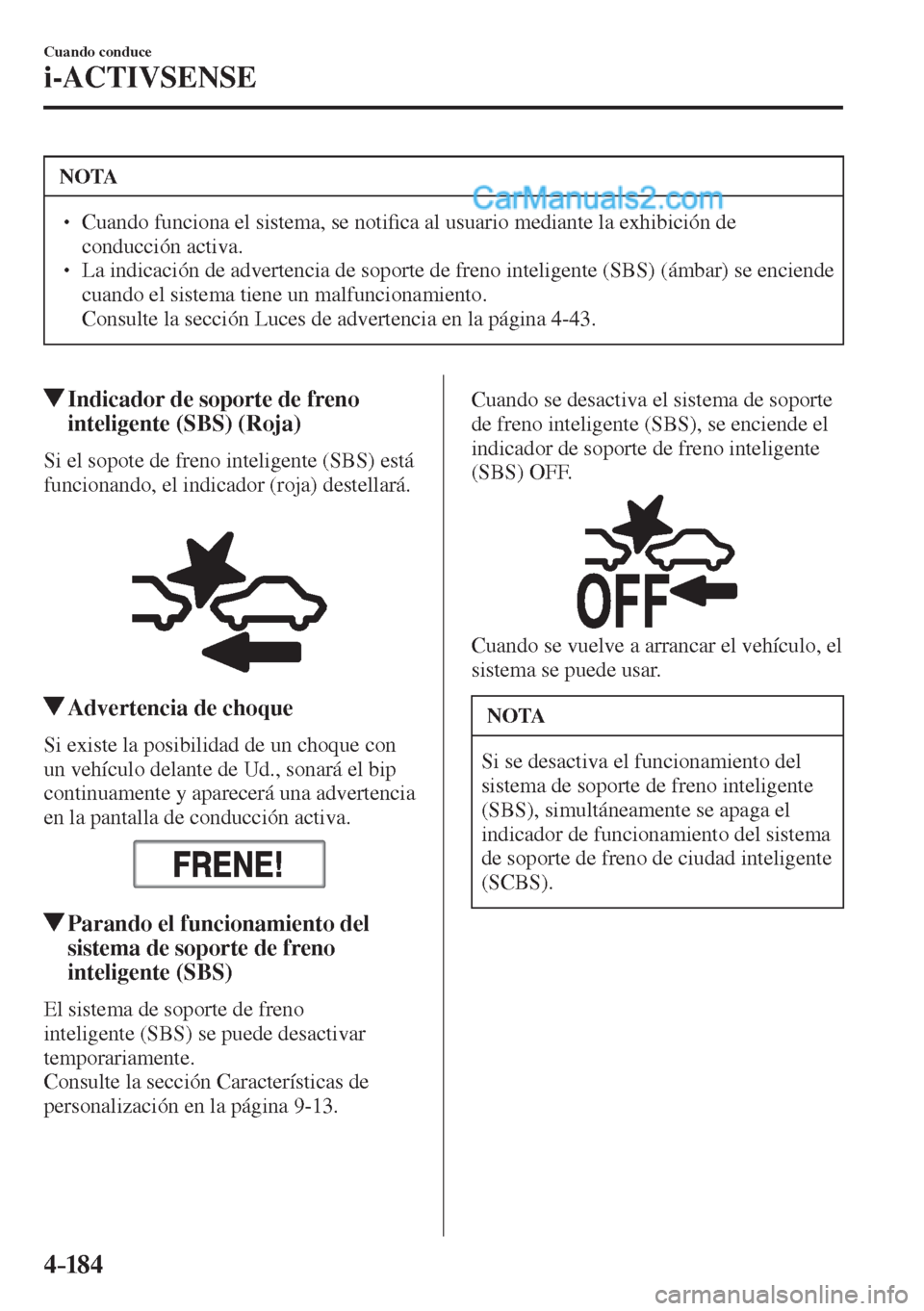

NOTA
Cuando funciona el sistema, se noti ¿ ca al usuario mediante la exhibición de
conducción activa.
La indicación de advertencia de soporte de freno inteligente (SBS) (ámbar) se enciende
cuando el sistema tiene un malfuncionamiento.
Consulte la sección Luces de advertencia en la página 4-43 .
Indicador de soporte de freno
inteligente (SBS) (Roja)
Si el sopote de freno inteligente (SBS) está
funcionando, el indicador (roja) destellará.
Advertencia de choque
Si existe la posibilidad de un choque con
un vehÃculo delante de Ud., sonará el bip
continuamente y aparecerá una advertencia
en la pantalla de conducción activa.
Parando el funcionamiento del
sistema de soporte de freno
inteligente (SBS)
El sistema de soporte de freno
inteligente (SBS) se puede desactivar
temporariamente.
Consulte la sección CaracterÃsticas de
personalización en la página 9-13 . Cuando se desactiva el sistema de soporte
de freno inteligente (SBS), se enciende el
indicador de soporte de freno inteligente
(SBS) OFF.
Cuando se vuelve a arrancar el vehÃculo, el
sistema se puede usar.
NOTA
Si se desactiva el funcionamiento del
sistema de soporte de freno inteligente
(SBS), simultáneamente se apaga el
indicador de funcionamiento del sistema
de soporte de freno de ciudad inteligente
(SCBS).
Page 335 of 755
4–185
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.

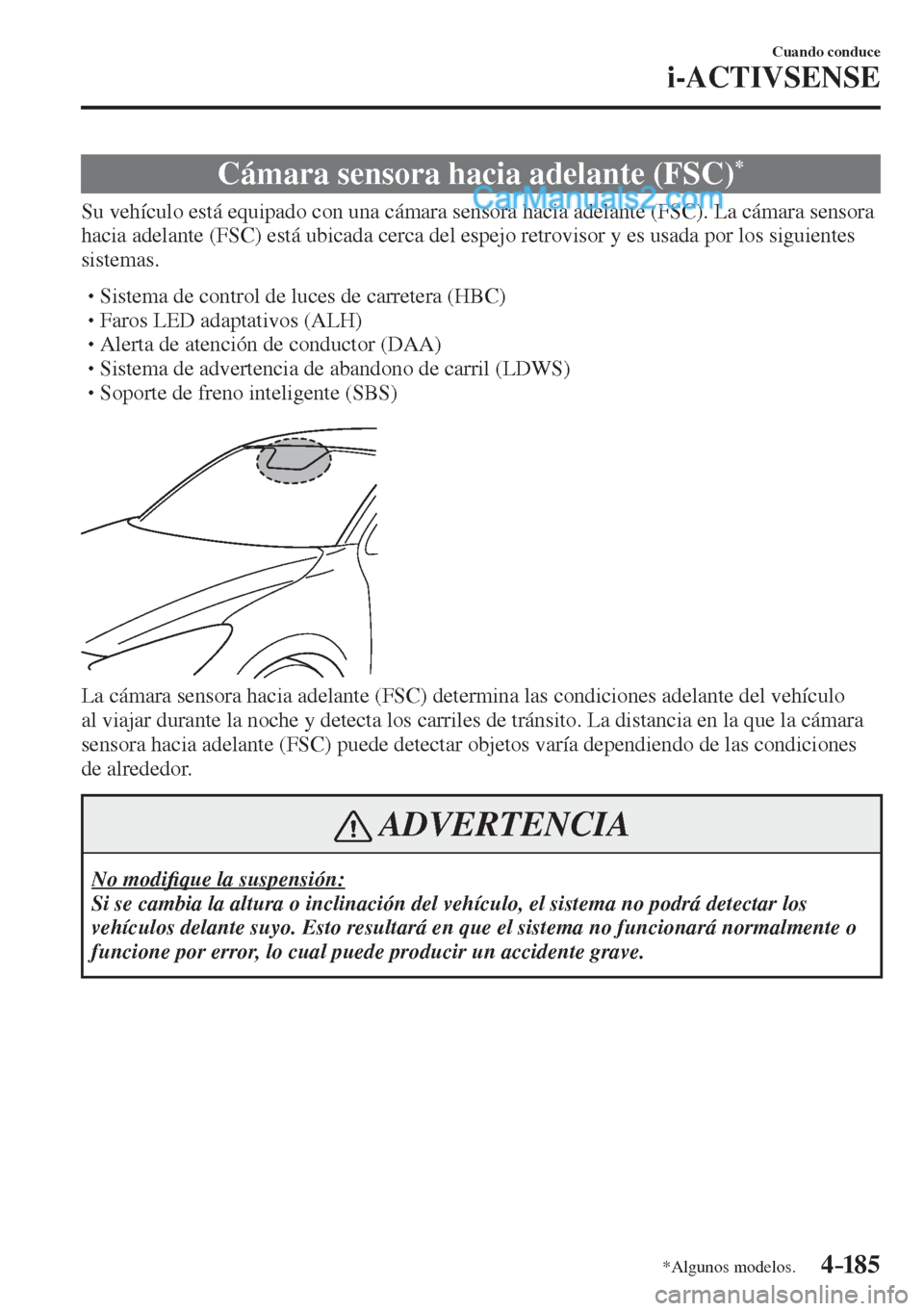

Cámara sensora hacia adelante (FSC) *
Su vehÃculo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de advertencia de abandono de carril (LDWS)
Soporte de freno inteligente (SBS)
La cámara sensora hacia adelante (FSC) determina las condiciones adelante del vehÃculo
al viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varÃa dependiendo de las condiciones
de alrededor.
ADVERTENCIA
No modi ¿ que la suspensión:
Si se cambia la altura o inclinación del vehÃculo, el sistema no podrá detectar los
vehÃculos delante suyo. Esto resultará en que el sistema no funcionará normalmente o
funcione por error, lo cual puede producir un accidente grave.
Page 336 of 755
4–186
Cuando conduce
i-ACTIVSENSE

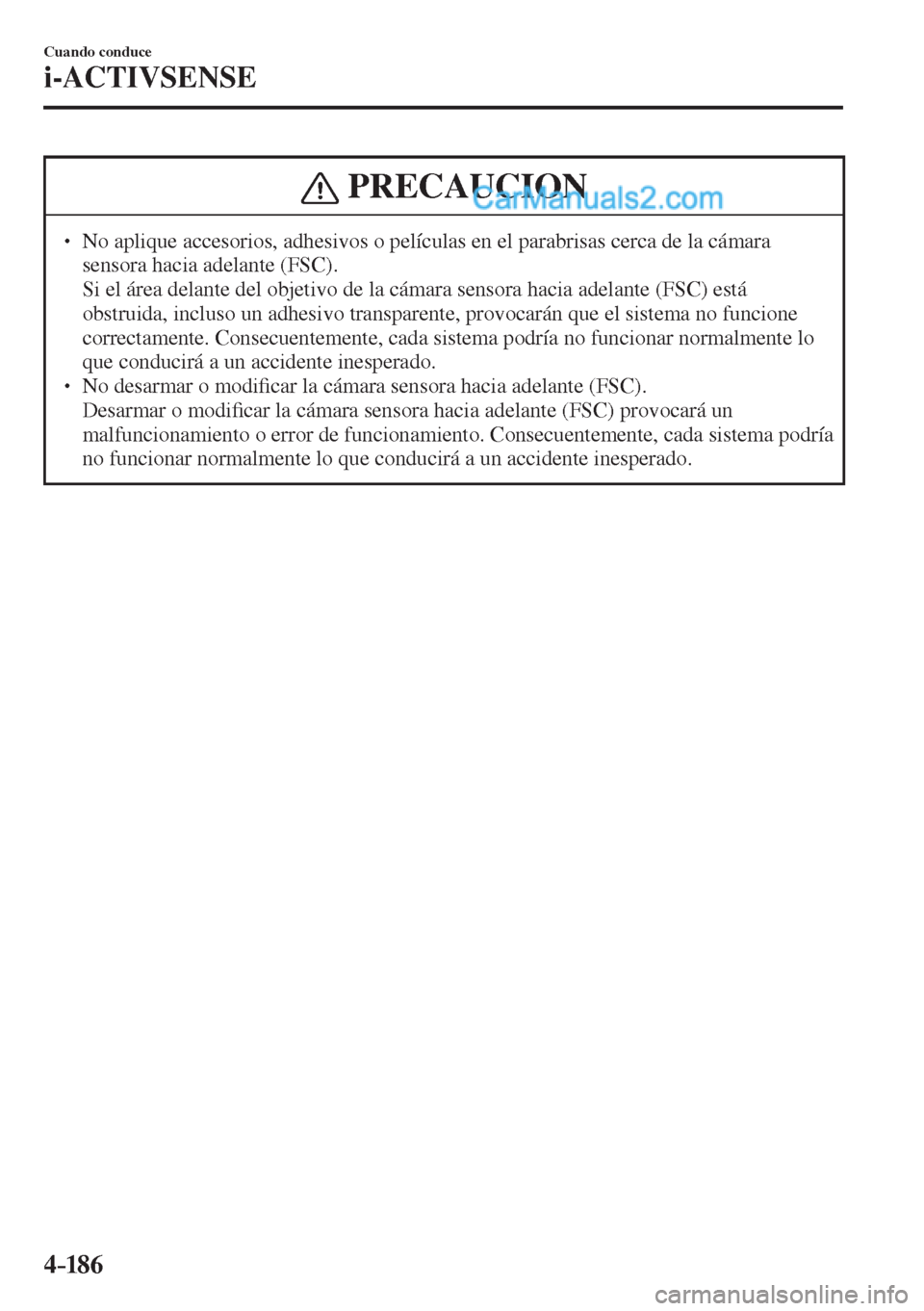

PRECAUCION
No aplique accesorios, adhesivos o pelÃculas en el parabrisas cerca de la cámara
sensora hacia adelante (FSC).
Si el área delante del objetivo de la cámara sensora hacia adelante (FSC) está
obstruida, incluso un adhesivo transparente, provocarán que el sistema no funcione
correctamente. Consecuentemente, cada sistema podrÃa no funcionar normalmente lo
que conducirá a un accidente inesperado.
No desarmar o modi ¿ car la cámara sensora hacia adelante (FSC). Desarmar o modi ¿ car la cámara sensora hacia adelante (FSC) provocará un
malfuncionamiento o error de funcionamiento. Consecuentemente, cada sistema podrÃa
no funcionar normalmente lo que conducirá a un accidente inesperado.
Page 337 of 755
4–187
Cuando conduce
i-ACTIVSENSE

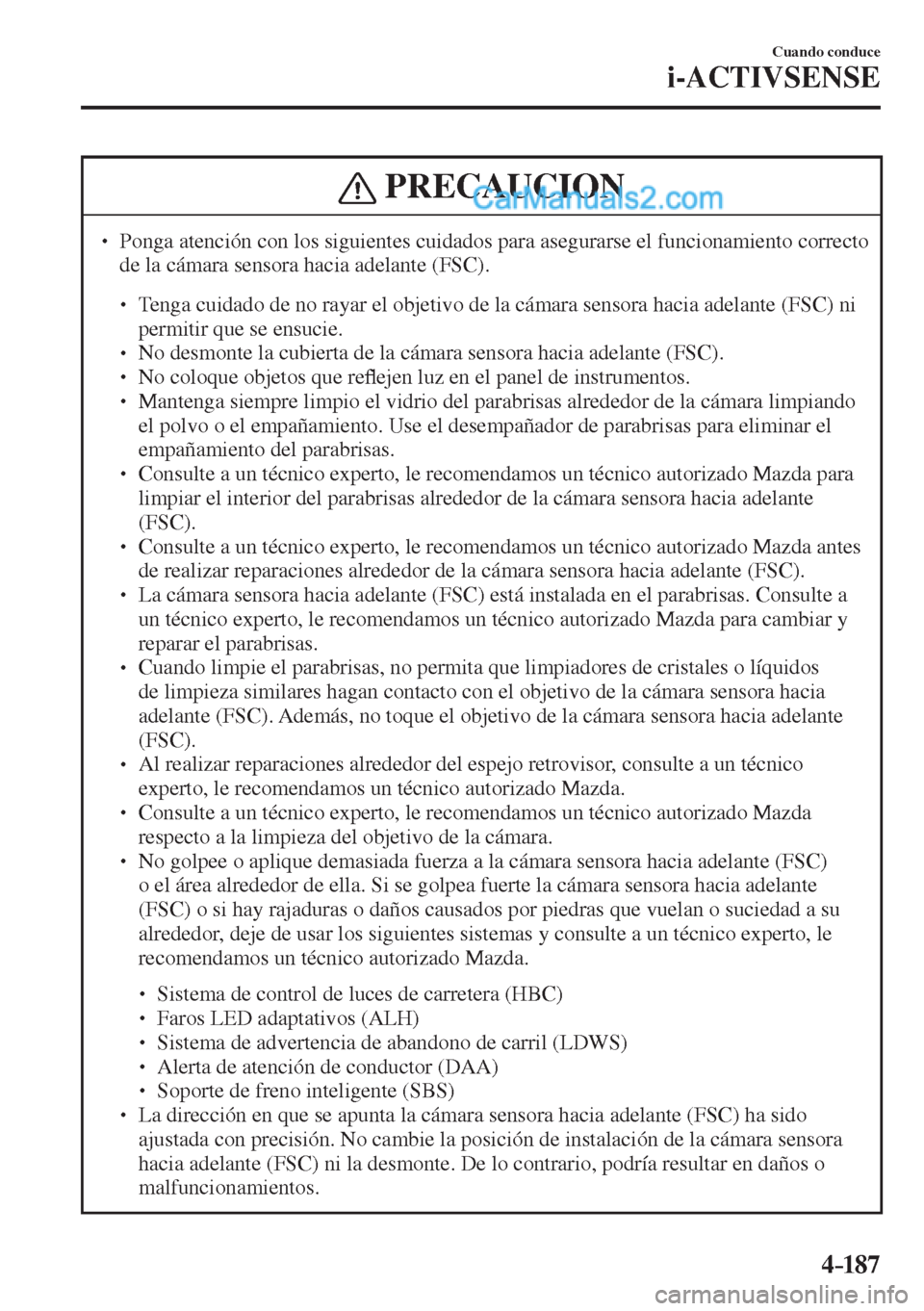

PRECAUCION
Ponga atención con los siguientes cuidados para asegurarse el funcionamiento correcto
de la cámara sensora hacia adelante (FSC).
Tenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni
permitir que se ensucie.
No desmonte la cubierta de la cámara sensora hacia adelante (FSC).
No coloque objetos que re À ejen luz en el panel de instrumentos.
Mantenga siempre limpio el vidrio del parabrisas alrededor de la cámara limpiando
el polvo o el empañamiento. Use el desempañador de parabrisas para eliminar el
empañamiento del parabrisas.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
limpiar el interior del parabrisas alrededor de la cámara sensora hacia adelante
(FSC).
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda antes
de realizar reparaciones alrededor de la cámara sensora hacia adelante (FSC).
La cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a
un técnico experto, le recomendamos un técnico autorizado Mazda para cambiar y
reparar el parabrisas.
Cuando limpie el parabrisas, no permita que limpiadores de cristales o lÃquidos
de limpieza similares hagan contacto con el objetivo de la cámara sensora hacia
adelante (FSC). Además, no toque el objetivo de la cámara sensora hacia adelante
(FSC).
Al realizar reparaciones alrededor del espejo retrovisor, consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
respecto a la limpieza del objetivo de la cámara.
No golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC)
o el área alrededor de ella. Si se golpea fuerte la cámara sensora hacia adelante
(FSC) o si hay rajaduras o daños causados por piedras que vuelan o suciedad a su
alrededor, deje de usar los siguientes sistemas y consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Sistema de advertencia de abandono de carril (LDWS)
Alerta de atención de conductor (DAA)
Soporte de freno inteligente (SBS)
La dirección en que se apunta la cámara sensora hacia adelante (FSC) ha sido
ajustada con precisión. No cambie la posición de instalación de la cámara sensora
hacia adelante (FSC) ni la desmonte. De lo contrario, podrÃa resultar en daños o
malfuncionamientos.
Page 338 of 755
4–18 8
Cuando conduce
i-ACTIVSENSE

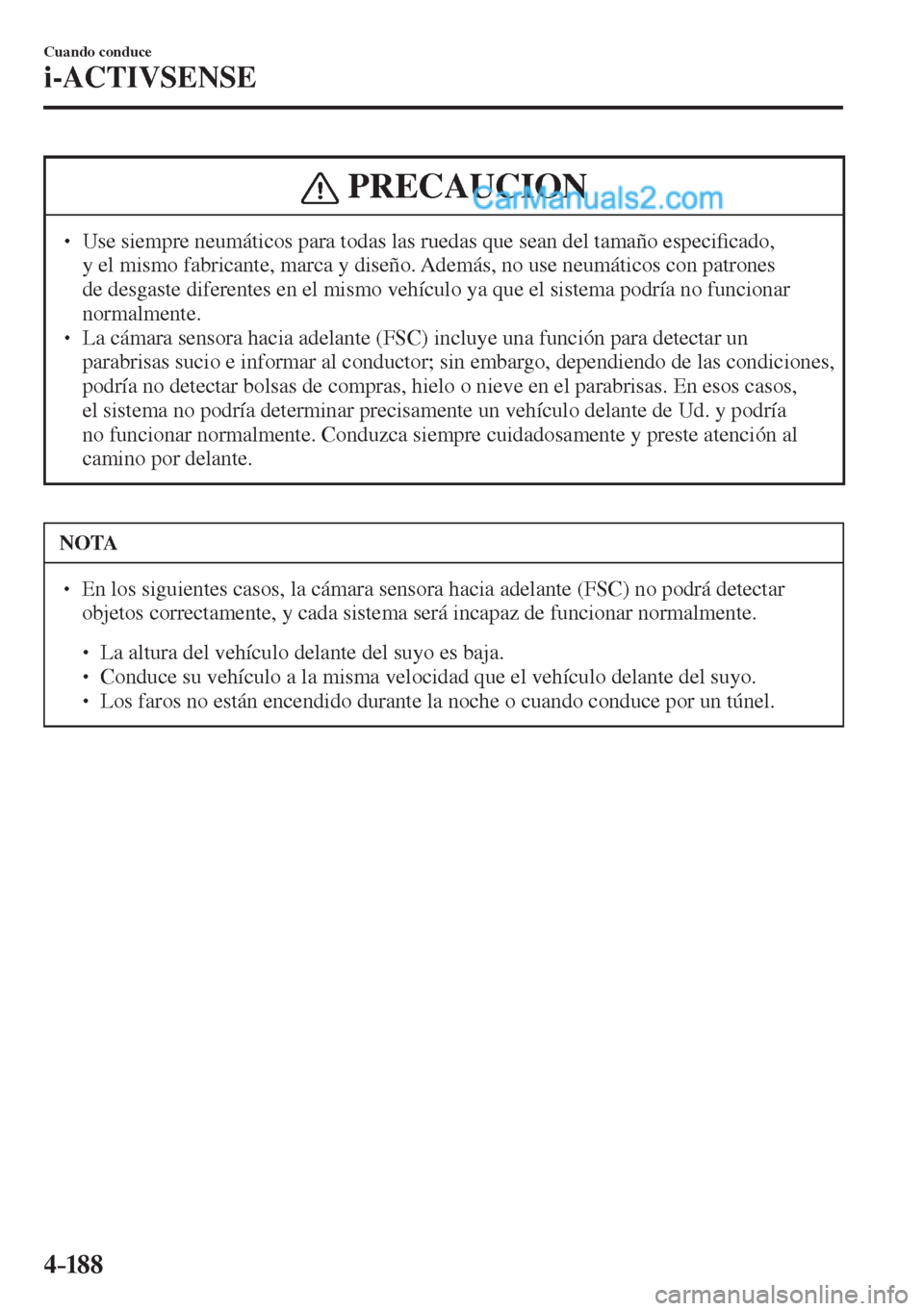

PRECAUCION
Use siempre neumáticos para todas las ruedas que sean del tamaño especi ¿ cado,
y el mismo fabricante, marca y diseño. Además, no use neumáticos con patrones
de desgaste diferentes en el mismo vehÃculo ya que el sistema podrÃa no funcionar
normalmente.
La cámara sensora hacia adelante (FSC) incluye una función para detectar un
parabrisas sucio e informar al conductor; sin embargo, dependiendo de las condiciones,
podrÃa no detectar bolsas de compras, hielo o nieve en el parabrisas. En esos casos,
el sistema no podrÃa determinar precisamente un vehÃculo delante de Ud. y podrÃa
no funcionar normalmente. Conduzca siempre cuidadosamente y preste atención al
camino por delante.
NOTA
En los siguientes casos, la cámara sensora hacia adelante (FSC) no podrá detectar
objetos correctamente, y cada sistema será incapaz de funcionar normalmente.
La altura del vehÃculo delante del suyo es baja.
Conduce su vehÃculo a la misma velocidad que el vehÃculo delante del suyo.
Los faros no están encendido durante la noche o cuando conduce por un túnel.
Page 339 of 755

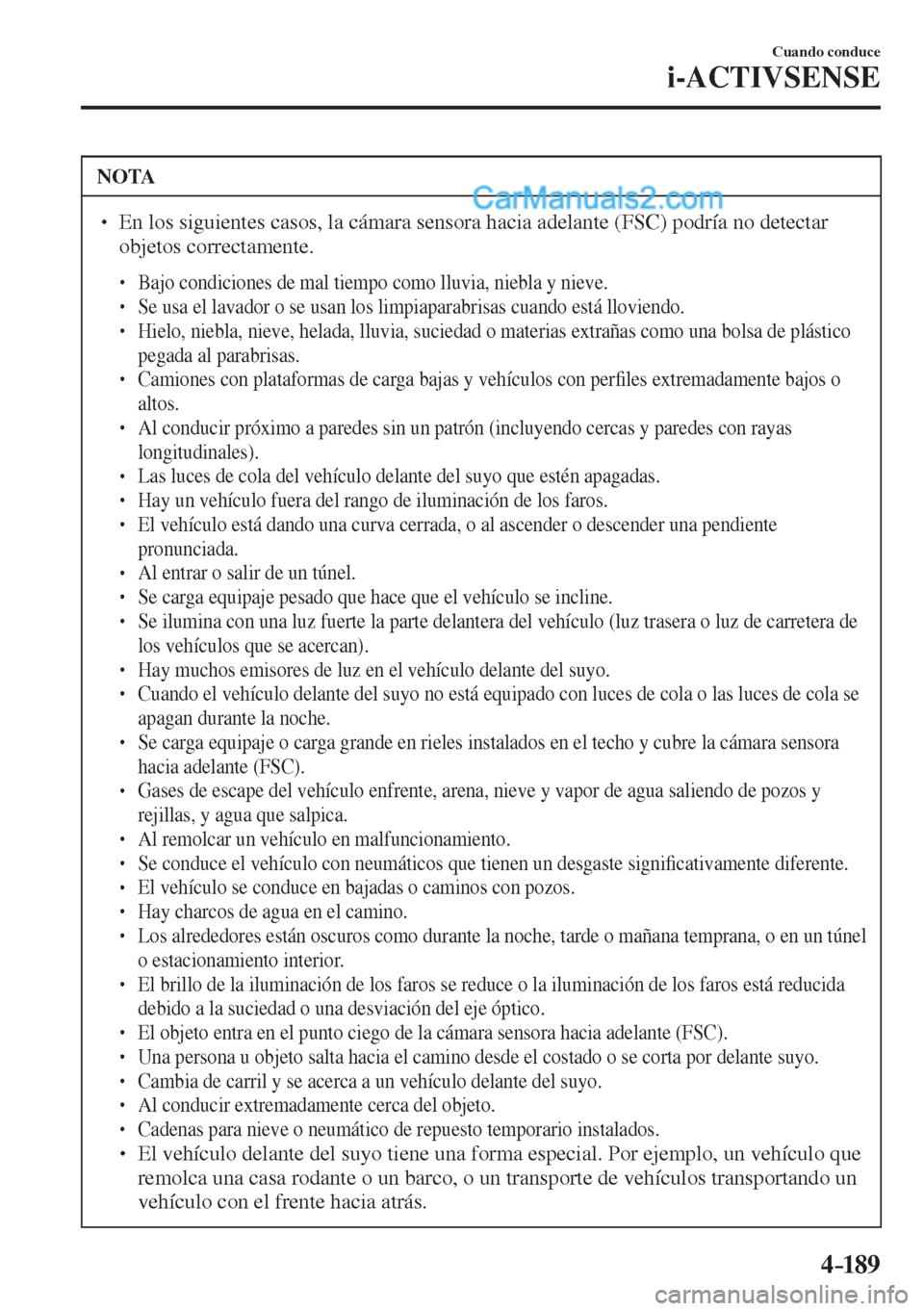

4–189
Cuando conduce
i-ACTIVSENSE
NOTA
En los siguientes casos, la cámara sensora hacia adelante (FSC) podrÃa no detectar
objetos correctamente.
Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
Se usa el lavador o se usan los limpiaparabrisas cuando está lloviendo.
Hielo, niebla, nieve, helada, lluvia, suciedad o materias extrañas como una bolsa de plástico
pegada al parabrisas.
Camiones con plataformas de carga bajas y vehÃculos con per ¿ les extremadamente bajos o
altos.
Al conducir próximo a paredes sin un patrón (incluyendo cercas y paredes con rayas
longitudinales).
Las luces de cola del vehÃculo delante del suyo que estén apagadas.
Hay un vehÃculo fuera del rango de iluminación de los faros.
El vehÃculo está dando una curva cerrada, o al ascender o descender una pendiente
pronunciada.
Al entrar o salir de un túnel.
Se carga equipaje pesado que hace que el vehÃculo se incline.
Se ilumina con una luz fuerte la parte delantera del vehÃculo (luz trasera o luz de carretera de
los vehÃculos que se acercan).
Hay muchos emisores de luz en el vehÃculo delante del suyo.
Cuando el vehÃculo delante del suyo no está equipado con luces de cola o las luces de cola se
apagan durante la noche.
Se carga equipaje o carga grande en rieles instalados en el techo y cubre la cámara sensora
hacia adelante (FSC).
Gases de escape del vehÃculo enfrente, arena, nieve y vapor de agua saliendo de pozos y
rejillas, y agua que salpica.
Al remolcar un vehÃculo en malfuncionamiento.
Se conduce el vehÃculo con neumáticos que tienen un desgaste signi ¿ cativamente diferente.
El vehÃculo se conduce en bajadas o caminos con pozos.
Hay charcos de agua en el camino.
Los alrededores están oscuros como durante la noche, tarde o mañana temprana, o en un túnel
o estacionamiento interior.
El brillo de la iluminación de los faros se reduce o la iluminación de los faros está reducida
debido a la suciedad o una desviación del eje óptico.
El objeto entra en el punto ciego de la cámara sensora hacia adelante (FSC).
Una persona u objeto salta hacia el camino desde el costado o se corta por delante suyo.
Cambia de carril y se acerca a un vehÃculo delante del suyo.
Al conducir extremadamente cerca del objeto.
Cadenas para nieve o neumático de repuesto temporario instalados.
El vehÃculo delante del suyo tiene una forma especial. Por ejemplo, un vehÃculo que
remolca una casa rodante o un barco, o un transporte de vehÃculos transportando un
vehÃculo con el frente hacia atrás.
Page 340 of 755
4–190
Cuando conduce
i-ACTIVSENSE

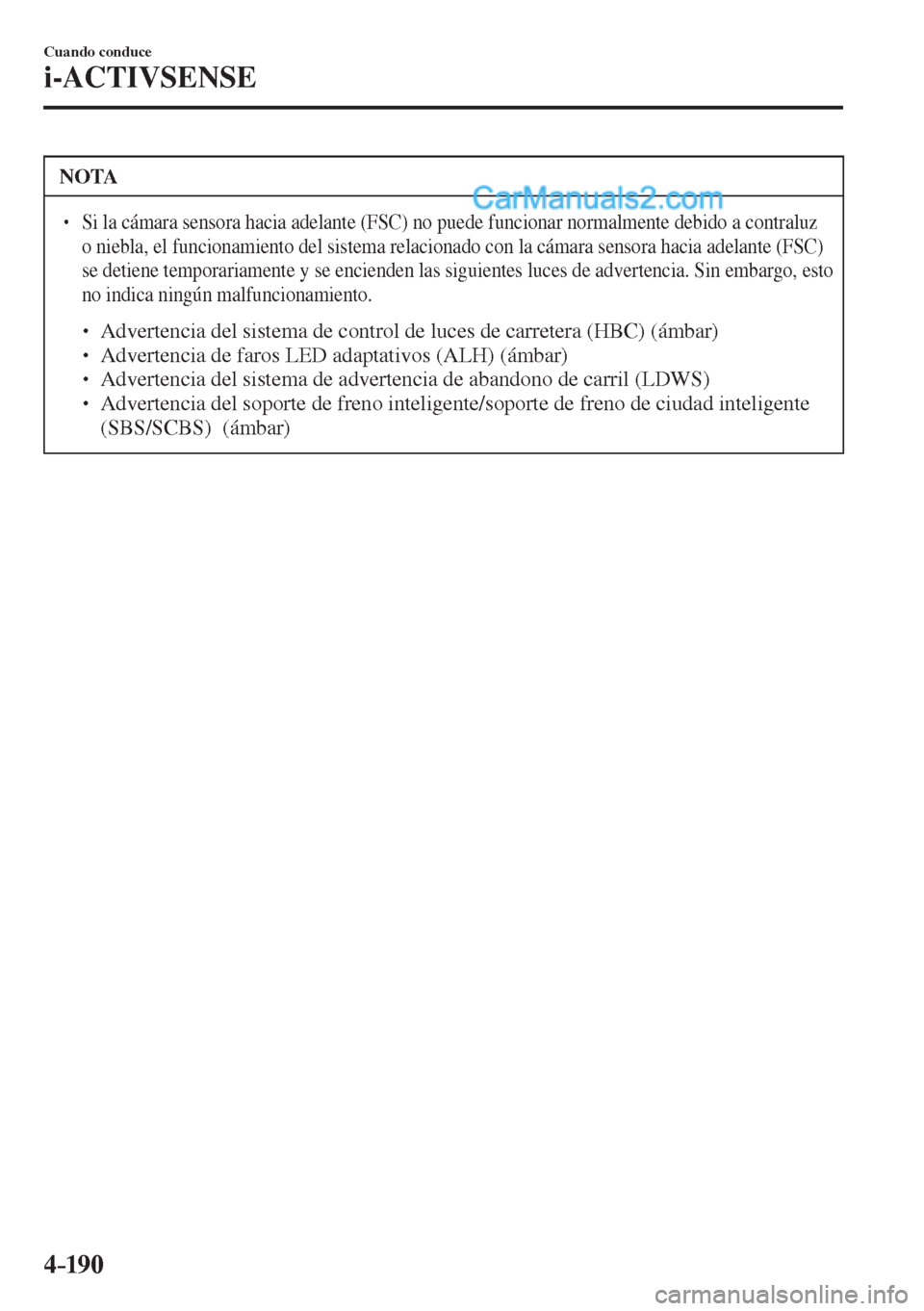

NOTA
Si la cámara sensora hacia adelante (FSC) no puede funcionar normalmente debido a contraluz
o niebla, el funcionamiento del sistema relacionado con la cámara sensora hacia adelante (FSC)
se detiene temporariamente y se encienden las siguientes luces de advertencia. Sin embargo, esto
no indica ningún malfuncionamiento.
Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
Advertencia de faros LED adaptativos (ALH) (ámbar)
Advertencia del sistema de advertencia de abandono de carril (LDWS)
Advertencia del soporte de freno inteligente/soporte de freno de ciudad inteligente
(SBS/SCBS) (ámbar)
