MAZDA MODEL 2 2018 Manual del propietario (in Spanish)

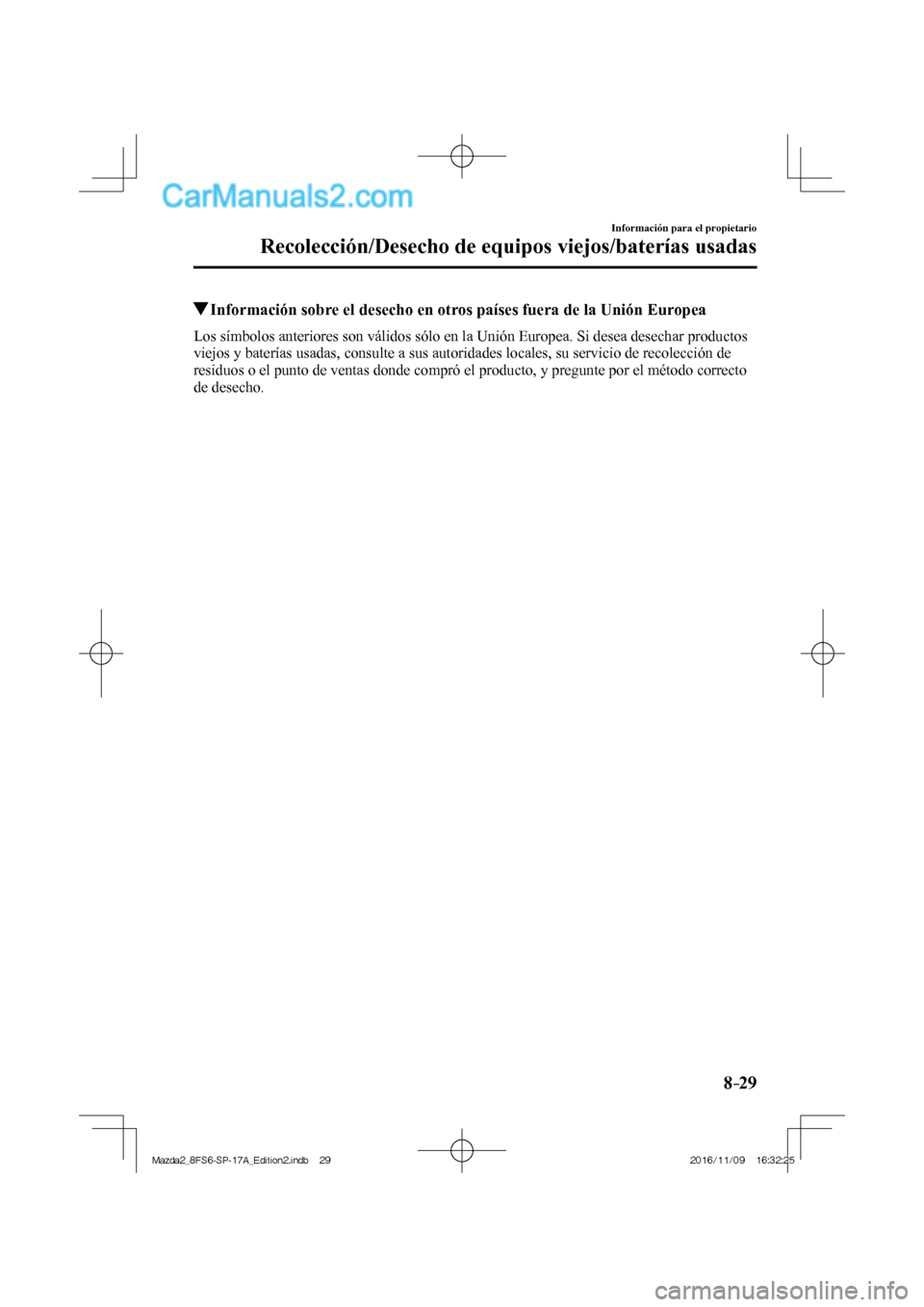

8–29
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
Información sobre el desecho en otros países fuera de la Unión Europea
Los símbolos anteriores son válidos sólo en la Unión Europea. Si desea desechar productos
viejos y baterías usadas, consulte a sus autoridades locales, su servicio de recolección de
residuos o el punto de ventas donde compró el producto, y pregunte por el método correcto
de desecho.

Mazda2_8FS6-SP-17A_Edition2.indb 29Mazda2_8FS6-SP-17A_Edition2.indb 292016/11/09 16:32:252016/11/09 16:32:25

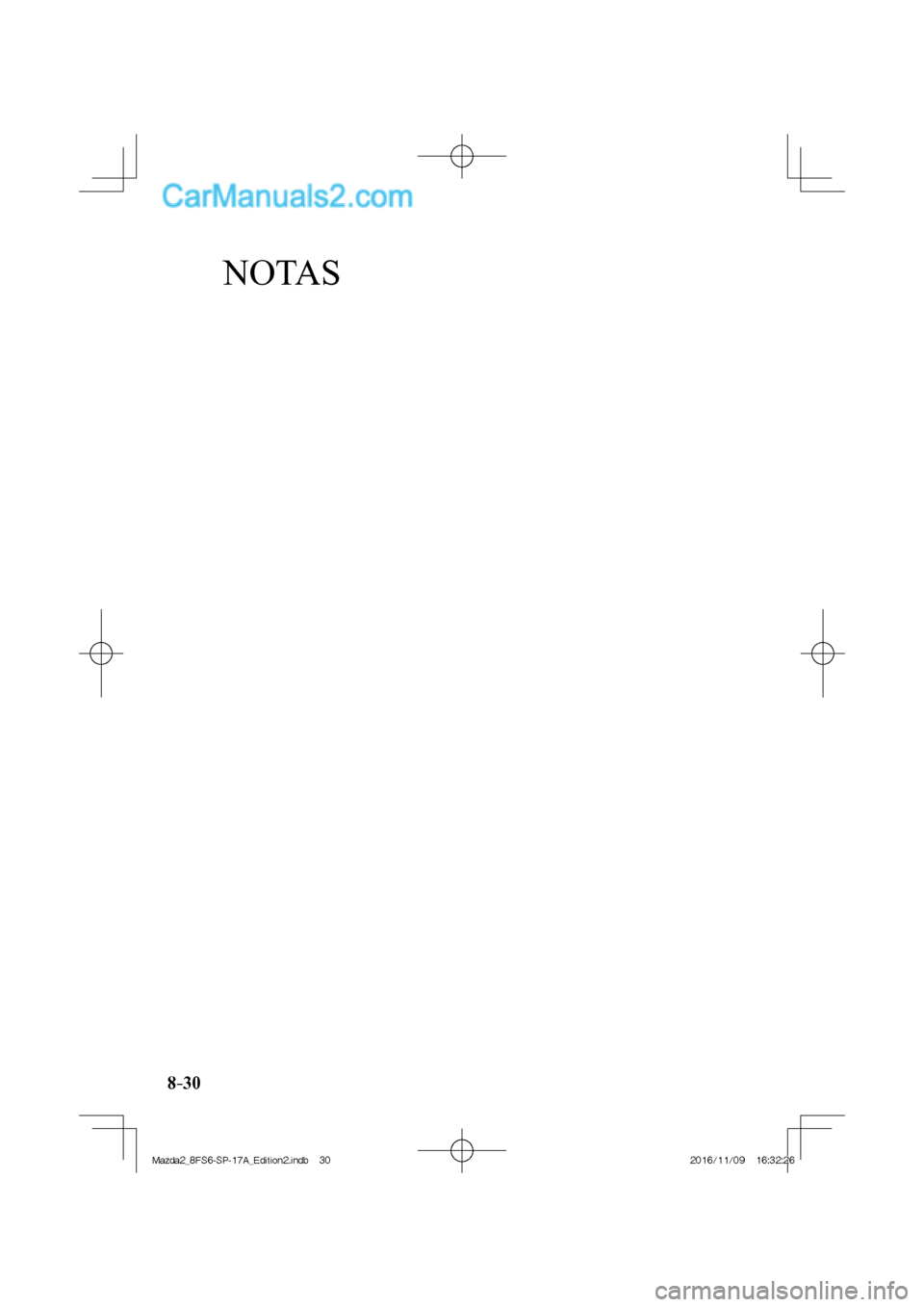

NOTAS
8–30
Mazda2_8FS6-SP-17A_Edition2.indb 30Mazda2_8FS6-SP-17A_Edition2.indb 302016/11/09 16:32:262016/11/09 16:32:26

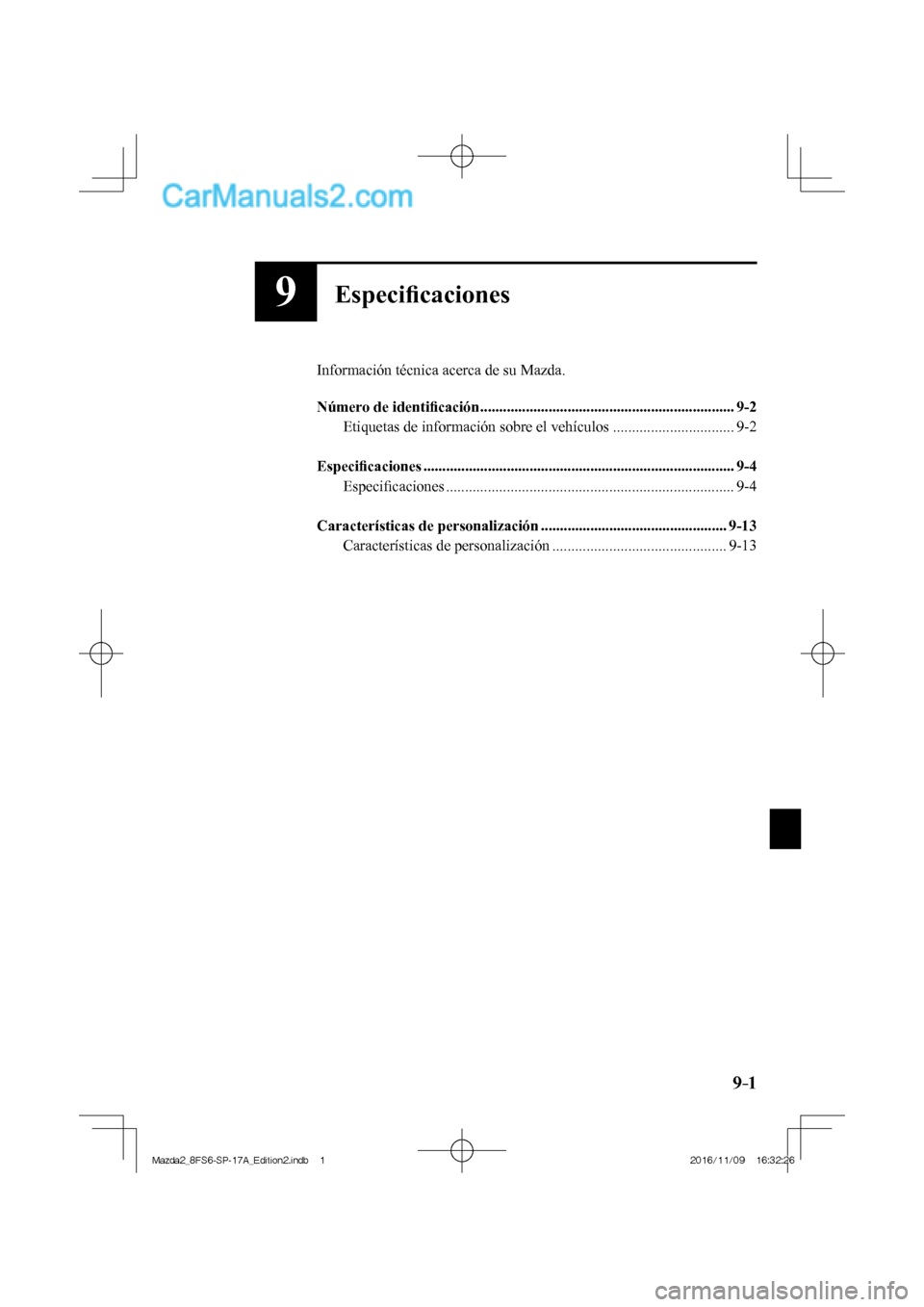

9–1
9Especifi caciones
Información técnica acerca de su Mazda.

Número de identifi cación ................................................................... 9-2
Etiquetas de información sobre el vehículos ................................ 9-2

Especifi caciones .................................................................................. 9-4
Especifi caciones ............................................................................ 9-4

Características de personalización ................................................. 9-13
Características de personalización .............................................. 9-13
Mazda2_8FS6-SP-17A_Edition2.indb 1Mazda2_8FS6-SP-17A_Edition2.indb 12016/11/09 16:32:262016/11/09 16:32:26

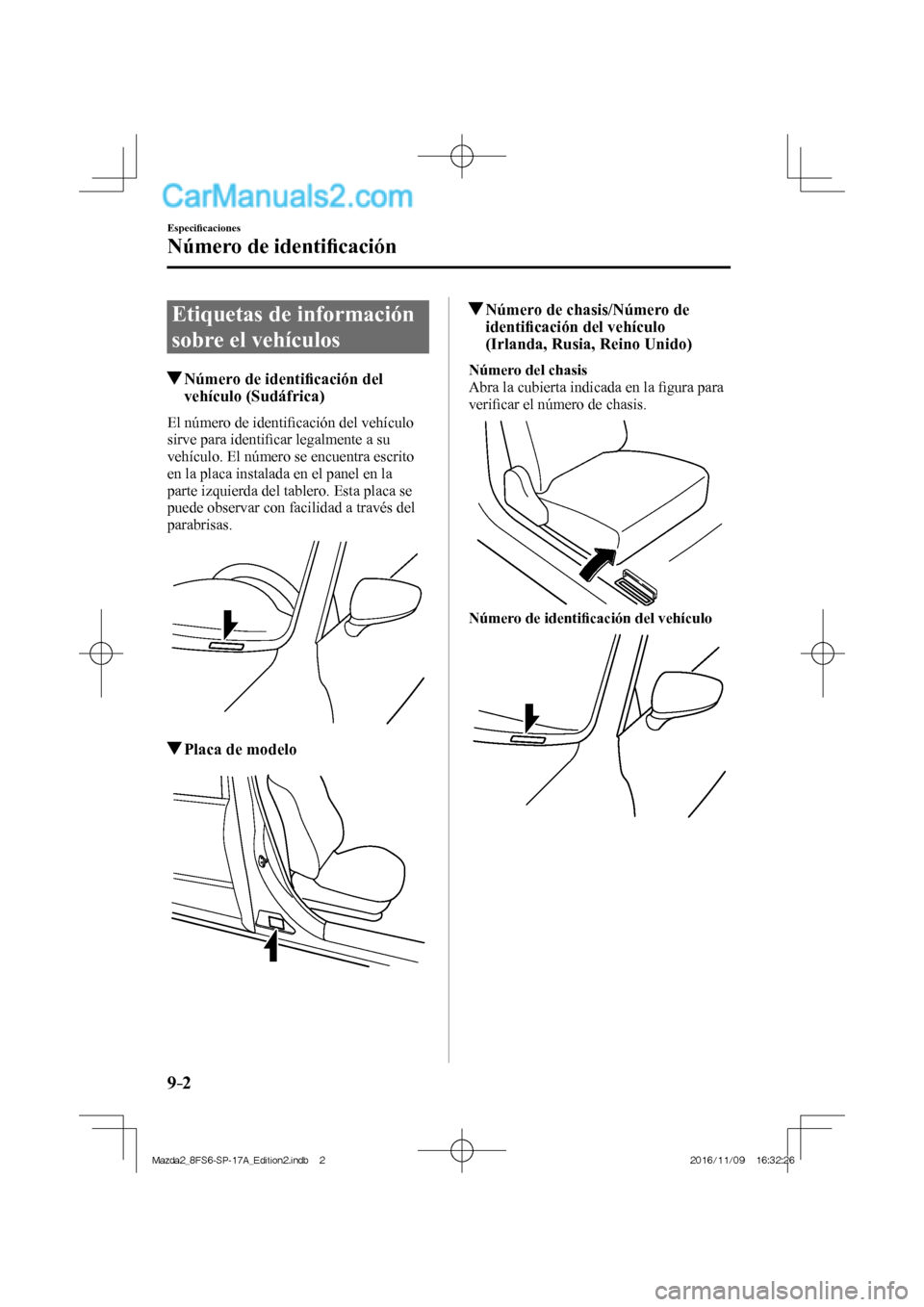

9–2
Especifi caciones
Número de identifi cación
Etiquetas de información
sobre el vehículos
Número de identifi cación del
vehículo (Sudáfrica)
El número de identifi cación del vehículo
sirve para identifi car legalmente a su
vehículo. El número se encuentra escrito
en la placa instalada en el panel en la
parte izquierda del tablero. Esta placa se
puede observar con facilidad a través del
parabrisas.


Placa de modelo

Número de chasis/Número de
identifi cación del vehículo
(Irlanda, Rusia, Reino Unido)
Número del chasis
Abra la cubierta indicada en la fi gura para
verifi car el número de chasis.


Número de identifi cación del vehículo


Mazda2_8FS6-SP-17A_Edition2.indb 2Mazda2_8FS6-SP-17A_Edition2.indb 22016/11/09 16:32:262016/11/09 16:32:26

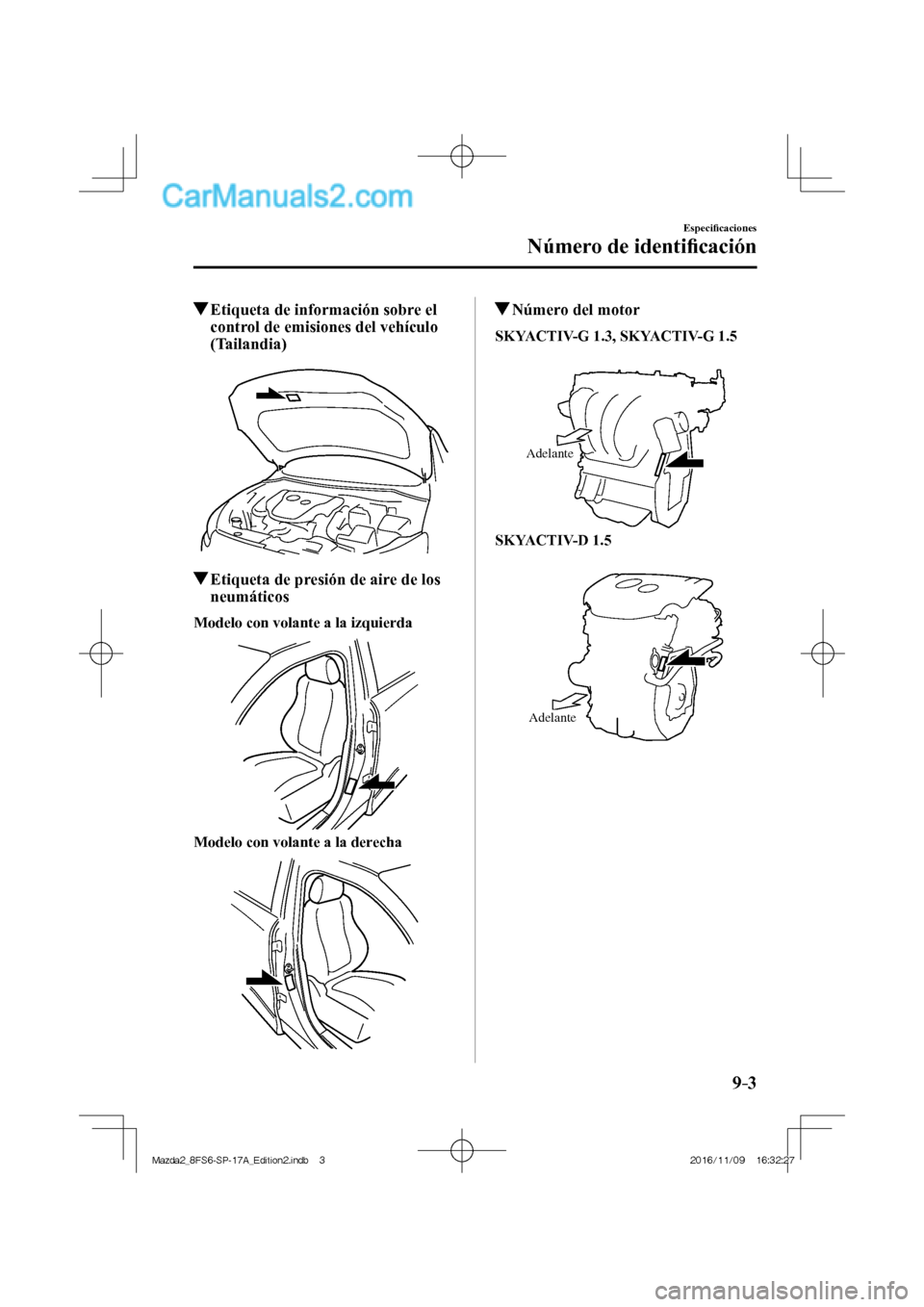

9–3
Especifi caciones
Número de identifi cación
Etiqueta de información sobre el
control de emisiones del vehículo
(Tailandia)

Etiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda


Modelo con volante a la derecha


Número del motor
SKYACTIV-G 1.3, SKYACTIV-G 1.5


Adelante

SKYACTIV-D 1.5


Adelante

Mazda2_8FS6-SP-17A_Edition2.indb 3Mazda2_8FS6-SP-17A_Edition2.indb 32016/11/09 16:32:272016/11/09 16:32:27

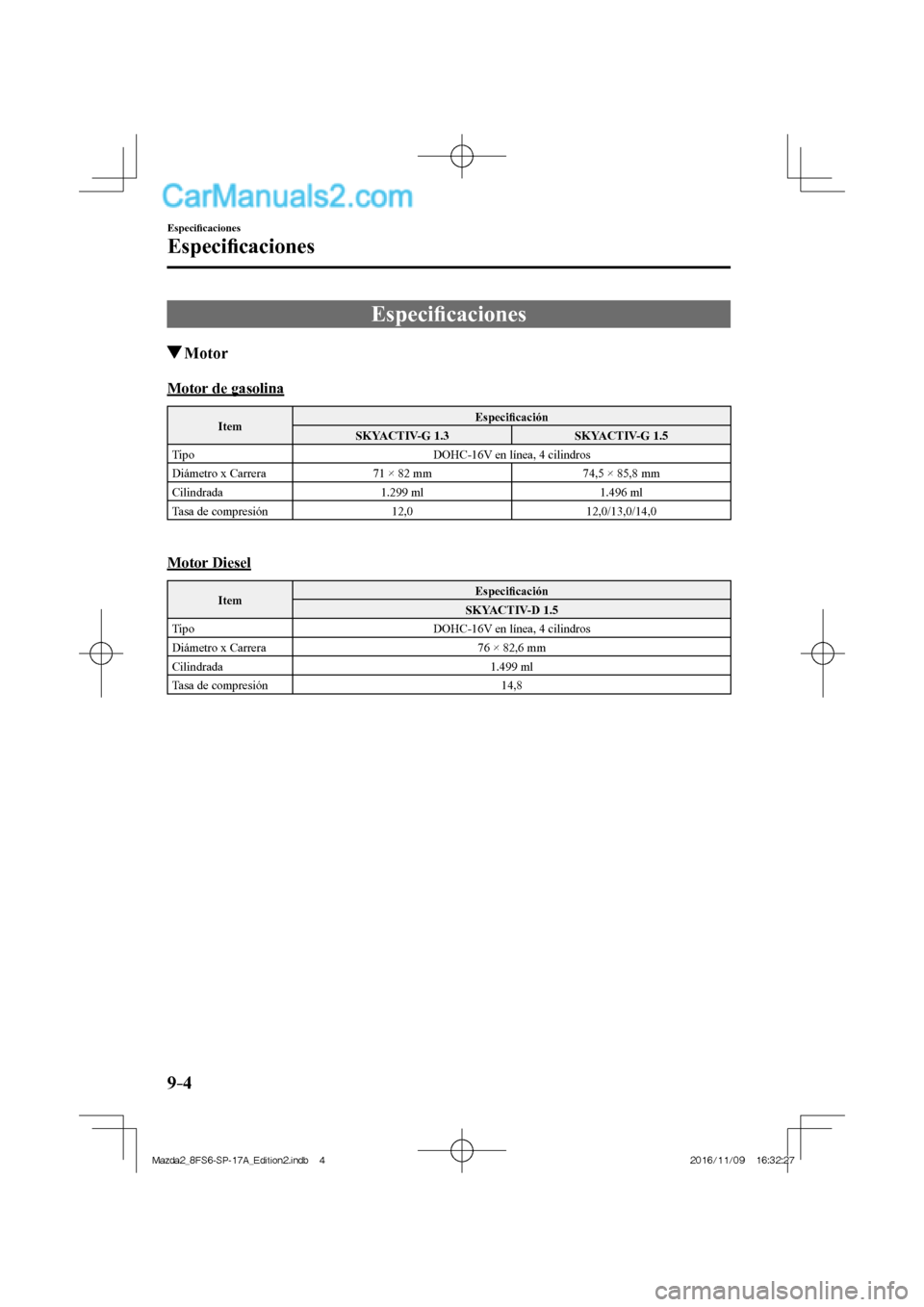

9–4
Especifi caciones
Especifi caciones
Especifi caciones
Motor
Motor de gasolina
Item Especifi cación
SKYACTIV-G 1.3 SKYACTIV-G 1.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 71 × 82 mm 74,5 × 85,8 mm
Cilindrada 1.299 ml 1.496 ml
Tasa de compresión 12,0 12,0/13,0/14,0

Motor Diesel
Item Especifi cación
SKYACTIV-D 1.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 76 × 82,6 mm
Cilindrada 1.499 ml
Tasa de compresión 14,8

Mazda2_8FS6-SP-17A_Edition2.indb 4Mazda2_8FS6-SP-17A_Edition2.indb 42016/11/09 16:32:272016/11/09 16:32:27

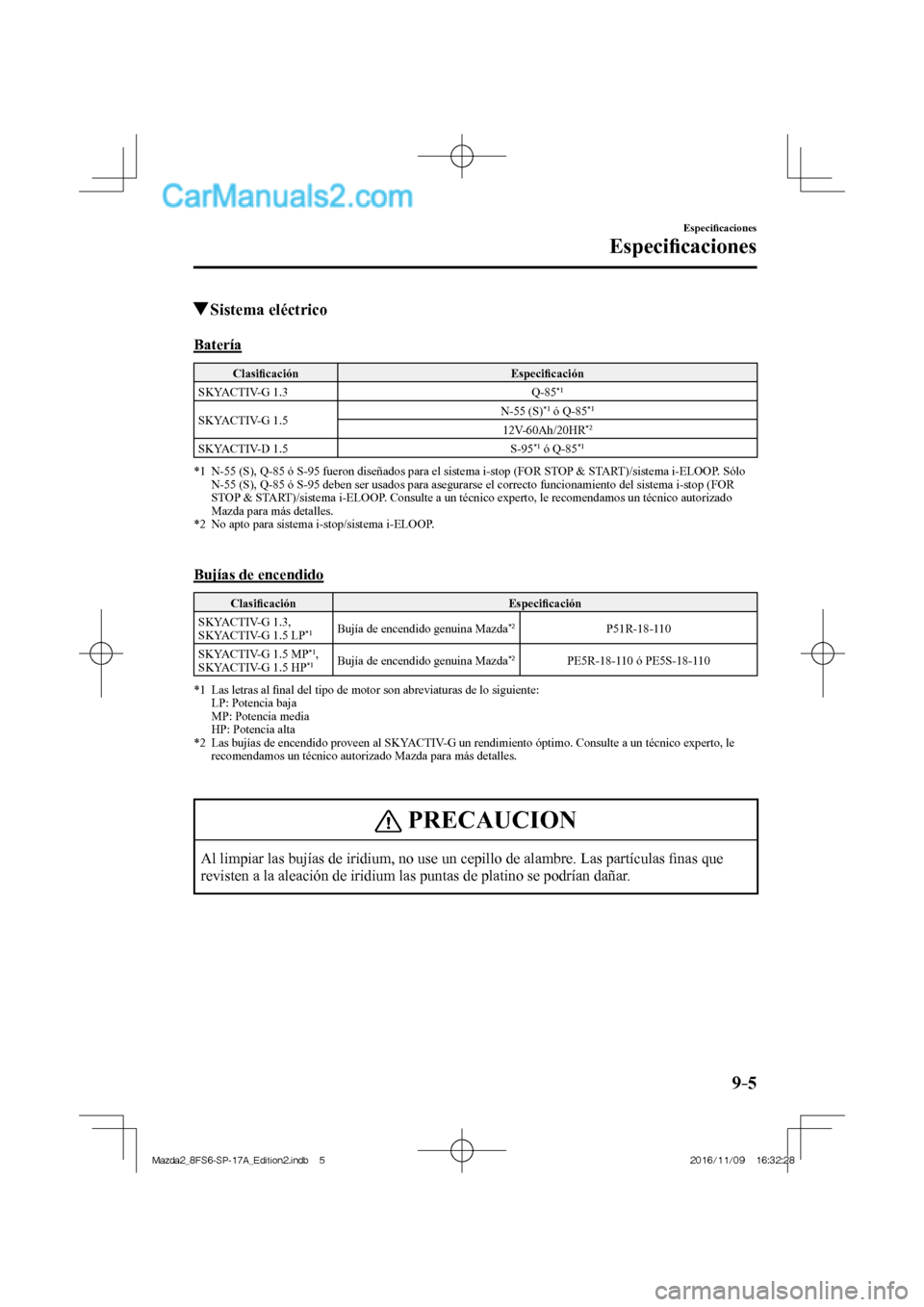

9–5
Especifi caciones
Especifi caciones
Sistema eléctrico
Batería
Clasifi cación Especifi cación
SKYACTIV-G 1.3 Q-85 *1
SKYACTIV-G 1.5 N-55 (S) *1 ó Q-85 *1
12V-60Ah/20HR *2
SKYACTIV-D 1.5 S-95 *1 ó Q-85 *1
*1 N-55 (S), Q-85 ó S-95 fueron diseñados para el sistema i-stop (FOR STOP & START)/sistema i-ELOOP. Sólo
N-55 (S), Q-85 ó S-95 deben ser usados para asegurarse el correcto funcionamiento del sistema i-stop (FOR
STOP & START)/sistema i-ELOOP. Consulte a un técnico experto, le recomendamos un técnico autorizado
Mazda para más detalles.
*2 No apto para sistema i-stop/sistema i-ELOOP.


Bujías de encendido
Clasifi cación Especifi cación
SKYACTIV-G 1.3,
SKYACTIV-G 1.5 LP
*1 Bujía de encendido genuina Mazda *2 P51R-18-110
SKYACTIV-G 1.5 MP
*1 ,
SKYACTIV-G 1.5 HP *1 Bujía de encendido genuina Mazda *2 PE5R-18-110 ó PE5S-18-110
*1 Las letras al fi nal del tipo de motor son abreviaturas de lo siguiente:
LP: Potencia baja
MP: Potencia media
HP: Potencia alta
*2 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda para más detalles.


PRECAUCION
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las partículas fi nas que
revisten a la aleación de iridium las puntas de platino se podrían dañar.
Mazda2_8FS6-SP-17A_Edition2.indb 5Mazda2_8FS6-SP-17A_Edition2.indb 52016/11/09 16:32:282016/11/09 16:32:28

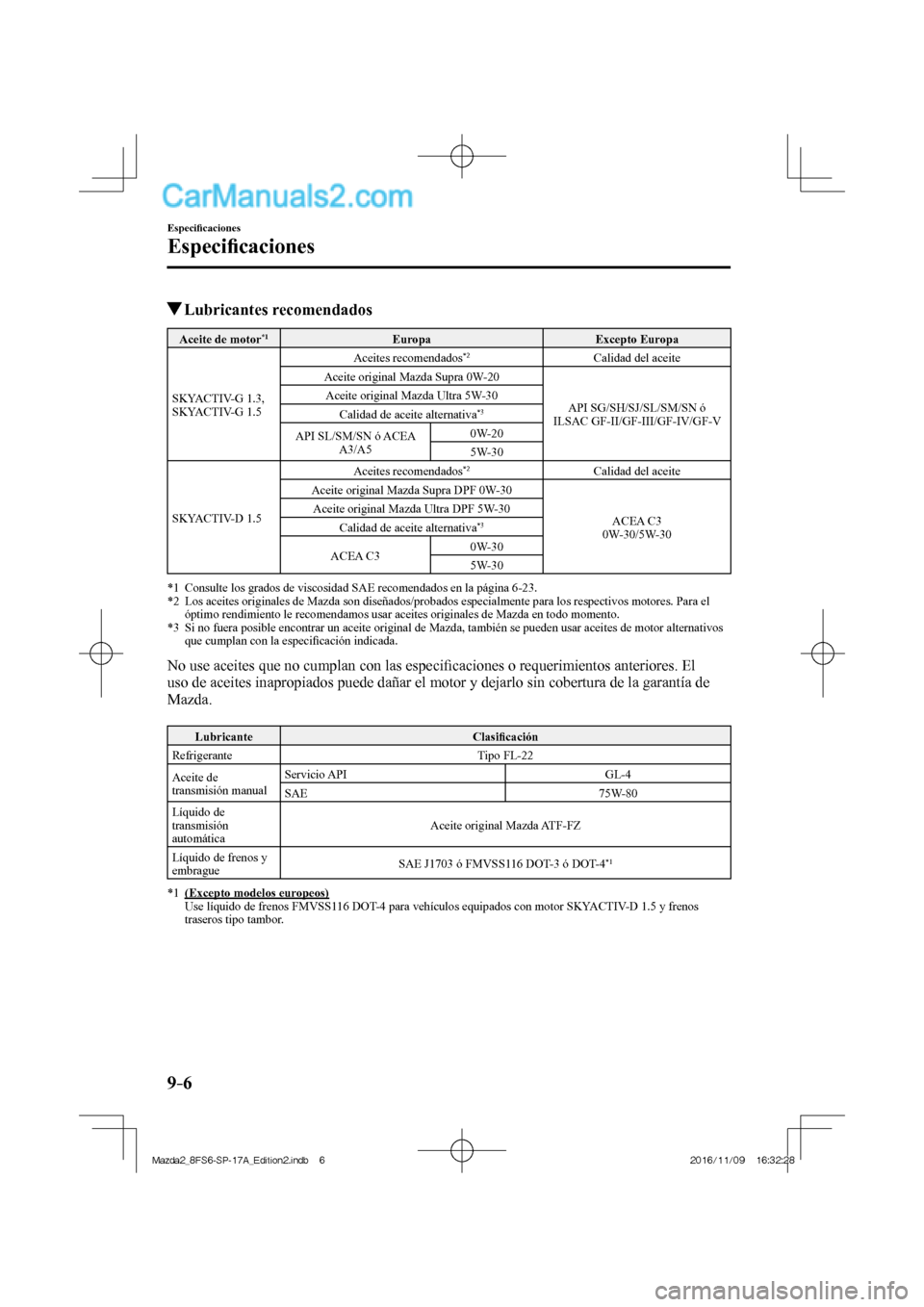

9–6
Especifi caciones
Especifi caciones
Lubricantes recomendados
Aceite de motor *1 Europa Excepto Europa
SKYACTIV-G 1.3,
SKYACTIV-G 1.5 Aceites recomendados *2 Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SL/SM/SN ó ACEA
A3/A5 0W-20
5W-30
SKYACTIV-D 1.5 Aceites recomendados
*2 Calidad del aceite
Aceite original Mazda Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Aceite original Mazda Ultra DPF 5W-30
Calidad de aceite alternativa
*3
ACEA C3 0W-30
5W-30
*1 Consulte los grados de viscosidad SAE recomendados en la página 6-23 .
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para el
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especifi cación indicada.

No use aceites que no cumplan con las especifi caciones o requerimientos anteriores. El
uso de aceites inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía de
Mazda.

Lubricante Clasifi cación
Refrigerante Tipo FL-22
Aceite de
transmisión manual Servicio API GL-4
SAE 75W-80
Líquido de
transmisión
automática Aceite original Mazda ATF-FZ
Líquido de frenos y
embrague SAE J1703 ó FMVSS116 DOT-3 ó DOT-4
*1
* 1 (Excepto modelos europeos)
Use líquido de frenos FMVSS116 DOT-4 para vehículos equipados con motor SKYACTIV-D 1.5 y frenos
traseros tipo tambor.


Mazda2_8FS6-SP-17A_Edition2.indb 6Mazda2_8FS6-SP-17A_Edition2.indb 62016/11/09 16:32:282016/11/09 16:32:28

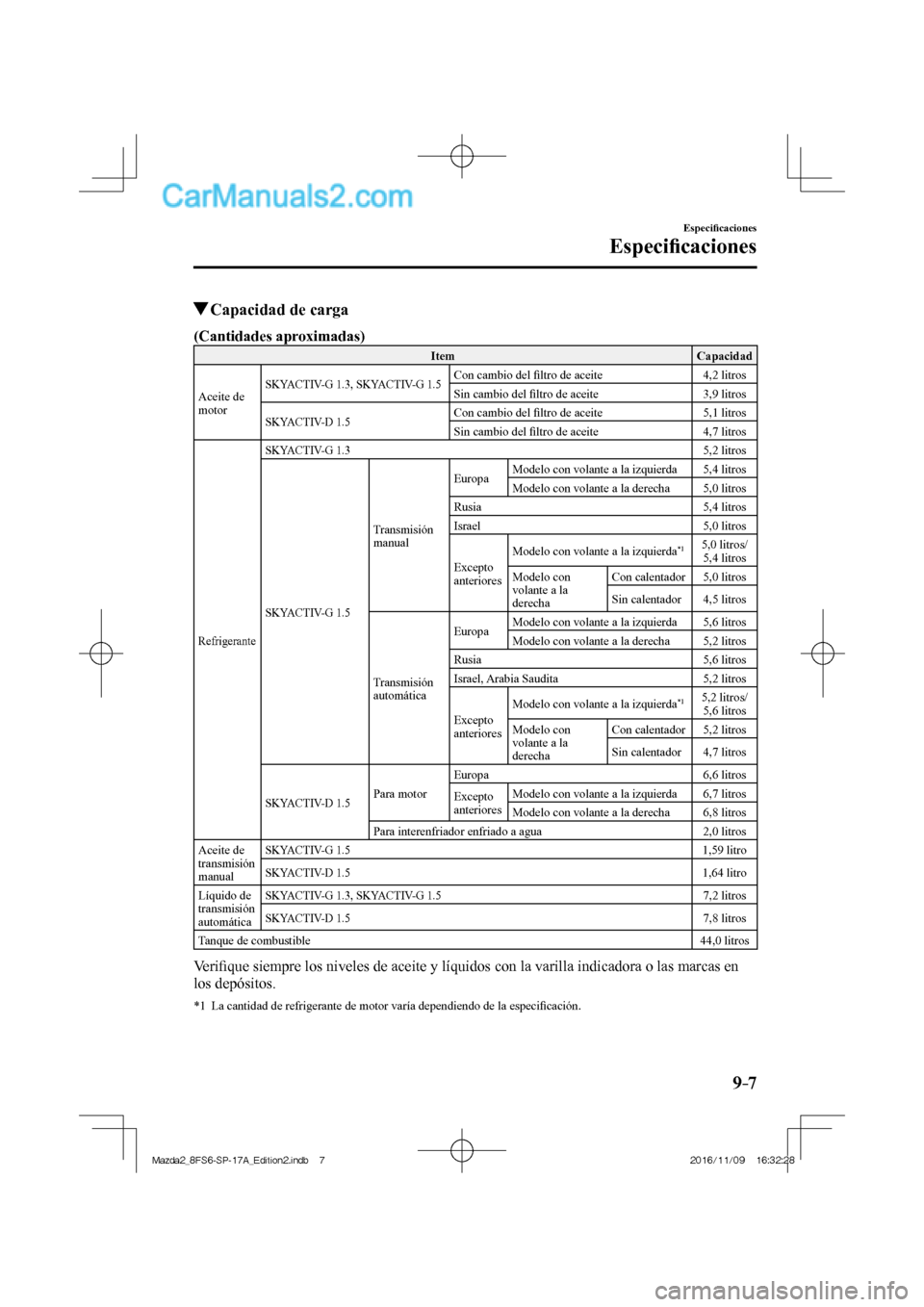

9–7
Especifi caciones
Especifi caciones
Capacidad de carga

(Cantidades aproximadas)
Item Capacidad
Aceite de
motor
SKYACTIV-G 1.3, SKYACTIV-G 1.5 Con cambio del fi ltro de aceite 4,2 litros
Sin cambio del fi ltro de aceite 3,9 litros
SKYACTIV-D 1.5 Con cambio del fi ltro de aceite 5,1 litros
Sin cambio del fi ltro de aceite 4,7 litros
Refrigerante SKYACTIV-G 1.3
5,2 litros
SKYACTIV-G 1.5
Transmisión
manual Europa Modelo con volante a la izquierda 5,4 litros
Modelo con volante a la derecha 5,0 litros
Rusia 5,4 litros
Israel 5,0 litros
Excepto
anteriores Modelo con volante a la izquierda
*1 5,0 litros/
5,4 litros
Modelo con
volante a la
derecha Con calentador 5,0 litros
Sin calentador 4,5 litros
Transmisión
automática Europa Modelo con volante a la izquierda 5,6 litros
Modelo con volante a la derecha 5,2 litros
Rusia 5,6 litros
Israel, Arabia Saudita 5,2 litros
Excepto
anteriores Modelo con volante a la izquierda
*1 5,2 litros/
5,6 litros
Modelo con
volante a la
derecha Con calentador 5,2 litros
Sin calentador 4,7 litros
SKYACTIV-D 1.5 Para motor Europa 6,6 litros
Excepto
anteriores Modelo con volante a la izquierda 6,7 litros
Modelo con volante a la derecha 6,8 litros
Para interenfriador enfriado a agua 2,0 litros
Aceite de
transmisión
manual
SKYACTIV-G 1.5 1,59 litro
SKYACTIV-D 1.5 1,64 litro
Líquido de
transmisión
automática
SKYACTIV-G 1.3, SKYACTIV-G 1.5 7,2 litros
SKYACTIV-D 1.5 7,8 litros
Tanque de combustible 44,0 litros
V e r ifi que siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en
los depósitos.
*1 La cantidad de refrigerante de motor varía dependiendo de la especifi cación.

Mazda2_8FS6-SP-17A_Edition2.indb 7Mazda2_8FS6-SP-17A_Edition2.indb 72016/11/09 16:32:282016/11/09 16:32:28

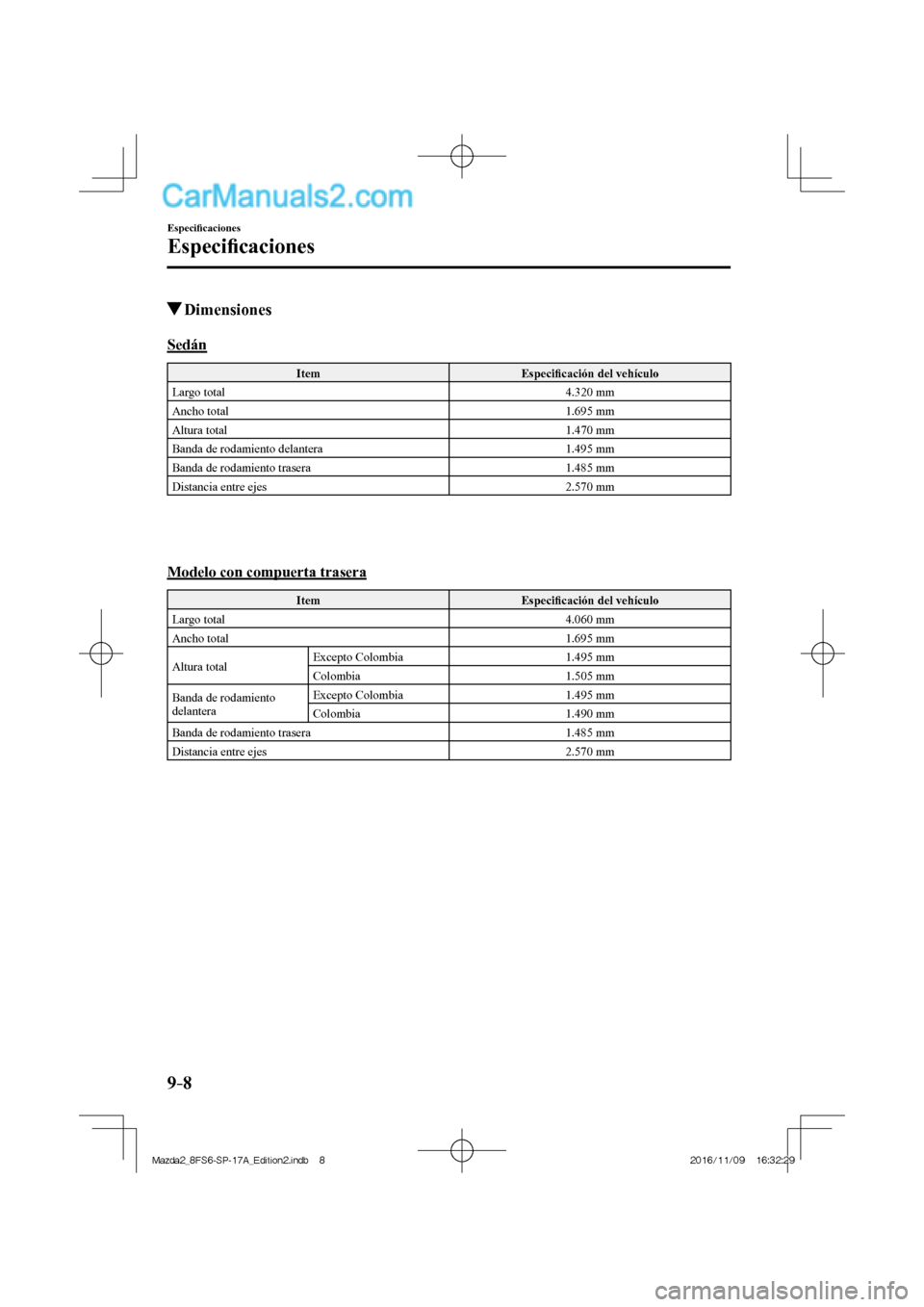

9–8
Especifi caciones
Especifi caciones
Dimensiones
Sedán
Item Especifi cación del vehículo
Largo total 4.320 mm
Ancho total 1.695 mm
Altura total 1.470 mm
Banda de rodamiento delantera 1.495 mm
Banda de rodamiento trasera 1.485 mm
Distancia entre ejes 2.570 mm



Modelo con compuerta trasera
Item Especifi cación del vehículo
Largo total 4.060 mm
Ancho total 1.695 mm
Altura total Excepto Colombia 1.495 mm
Colombia 1.505 mm
Banda de rodamiento
delantera Excepto Colombia 1.495 mm
Colombia 1.490 mm
Banda de rodamiento trasera 1.485 mm
Distancia entre ejes 2.570 mm
