MAZDA MODEL 3 HATCHBACK 2010 Manuel du propriétaire (in French)

Black plate (223,1)

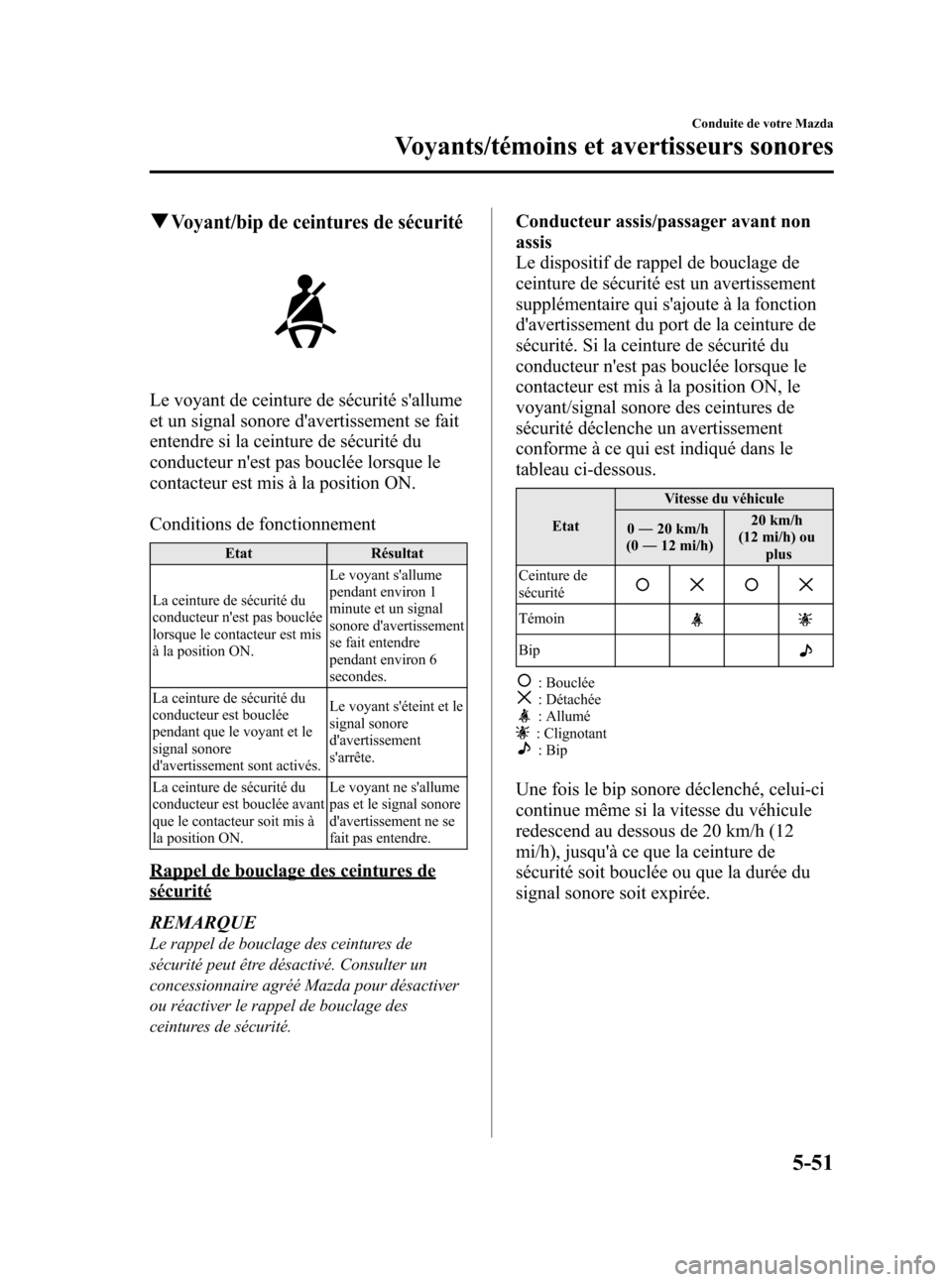

qVoyant/bip de ceintures de sécurité
Le voyant de ceinture de sécurité s'allume
et un signal sonore d'avertissement se fait
entendre si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur est mis à la position ON.
Conditions de fonctionnement
Etat Résultat
La ceinture de sécurité du
conducteur n'est pas bouclée
lorsque le contacteur est mis
à la position ON.Le voyant s'allume
pendant environ 1
minute et un signal
sonore d'avertissement
se fait entendre
pendant environ 6
secondes.
La ceinture de sécurité du
conducteur est bouclée
pendant que le voyant et le
signal sonore
d'avertissement sont activés.Le voyant s'éteint et le
signal sonore
d'avertissement
s'arrête.
La ceinture de sécurité du
conducteur est bouclée avant
que le contacteur soit mis à
la position ON.Le voyant ne s'allume
pas et le signal sonore
d'avertissement ne se
fait pas entendre.
Rappel de bouclage des ceintures de
sécurité
REMARQUE
Le rappel de bouclage des ceintures de
sécurité peut être désactivé. Consulter un
concessionnaire agréé Mazda pour désactiver
ou réactiver le rappel de bouclage des
ceintures de sécurité.
Conducteur assis/passager avant non
assis
Le dispositif de rappel de bouclage de
ceinture de sécurité est un avertissement
supplémentaire qui s'ajoute à la fonction
d'avertissement du port de la ceinture de
sécurité. Si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur est mis à la position ON, le
voyant/signal sonore des ceintures de
sécurité déclenche un avertissement
conforme à ce qui est indiqué dans le
tableau ci-dessous.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51
Mazda3_8AD6-EC-09A_Edition1 Page223
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (224,1)

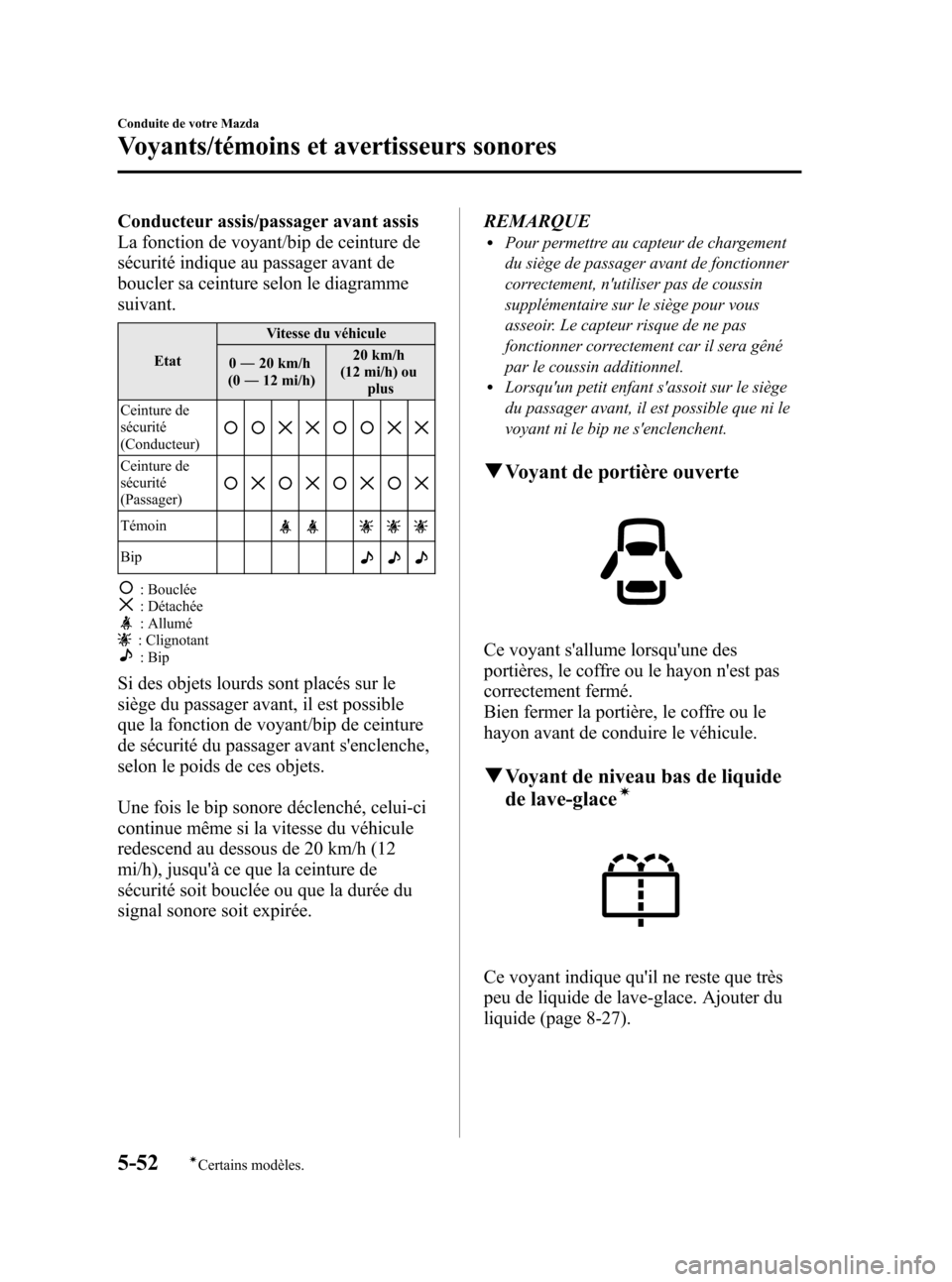

Conducteur assis/passager avant assis
La fonction de voyant/bip de ceinture de
sécurité indique au passager avant de
boucler sa ceinture selon le diagramme
suivant.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
(Conducteur)
Ceinture de
sécurité
(Passager)
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Si des objets lourds sont placés sur le
siège du passager avant, il est possible
que la fonction de voyant/bip de ceinture
de sécurité du passager avant s'enclenche,
selon le poids de ces objets.
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.REMARQUE
lPour permettre au capteur de chargement
du siège de passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège pour vous
asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
lLorsqu'un petit enfant s'assoit sur le siège
du passager avant, il est possible que ni le
voyant ni le bip ne s'enclenchent.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières, le coffre ou le hayon n'est pas
correctement fermé.
Bien fermer la portière, le coffre ou le
hayon avant de conduire le véhicule.
qVoyant de niveau bas de liquide
de lave-glaceí
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 8-27).
5-52
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page224
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (225,1)
qVoyant de boîte de vitesses
automatique (Boîte de vitesses
automatique)
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur la position ON.
Le voyant clignote pour indiquer un
problème de la boîte de vitesses.
ATTENTION
Si le voyant de boîte de vitesses
automatique clignote, cela indique
un problème électrique de la boîte de
vitesses. Si l'on continue de conduire
dans ces conditions cela peut
endommager la boîte de vitesses.
Consulter un concessionnaire agréé
Mazda dès que possible.
qVoyant du système de surveillance
de pression des pneus (TPMS)í
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.Ensuite, le voyant s'allume et un bip
sonore retentit lorsque la pression de
gonflage d'un ou plusieurs des pneus est
trop basse, et il clignote en cas d'anomalie
du système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-53íCertains modèles. Mazda3_8AD6-EC-09A_Edition1 Page225
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (226,1)
Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-8).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.REMARQUE
lEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
due à une température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera également
nécessaire d'ajuster les pressions de
gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lUne fois les pressions de gonflage ajustées,
un certain temps peut être nécessaire pour
que le voyant TPMS s'éteigne. Si le voyant
TPMS reste allumé, conduite le véhicule à
une vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier qu'il
s'éteint.
5-54
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page226
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (227,1)
lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé, car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le pneu de
rechange convenant le mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-9).
REMARQUE
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée.
Voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qVoyant KEY (rouge)/Témoin
KEY (vert) (avec clé avancée)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
lLorsque le bouton de démarrage du
moteur est placé en position ON, il
s'allume momentanément, puis s'éteint.
lSi une défaillance se produit dans le
système d'ouverture à télécommande
avancé, il s'allume en continu.
PRUDENCE
Ne pas conduire le véhicule lorsque le
voyant KEY est allumé:
Si le voyant KEY reste allumé, ne pas
continuer l'utilisation du système
d'ouverture à télécommande. Garer
le véhicule dans un endroit sûr et
utiliser la clé auxiliaire pour
continuer la conduite. Faire inspecter
le véhicule chez un concessionnaire
agréé Mazda dès que possible.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-55
Mazda3_8AD6-EC-09A_Edition1 Page227
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (228,1)

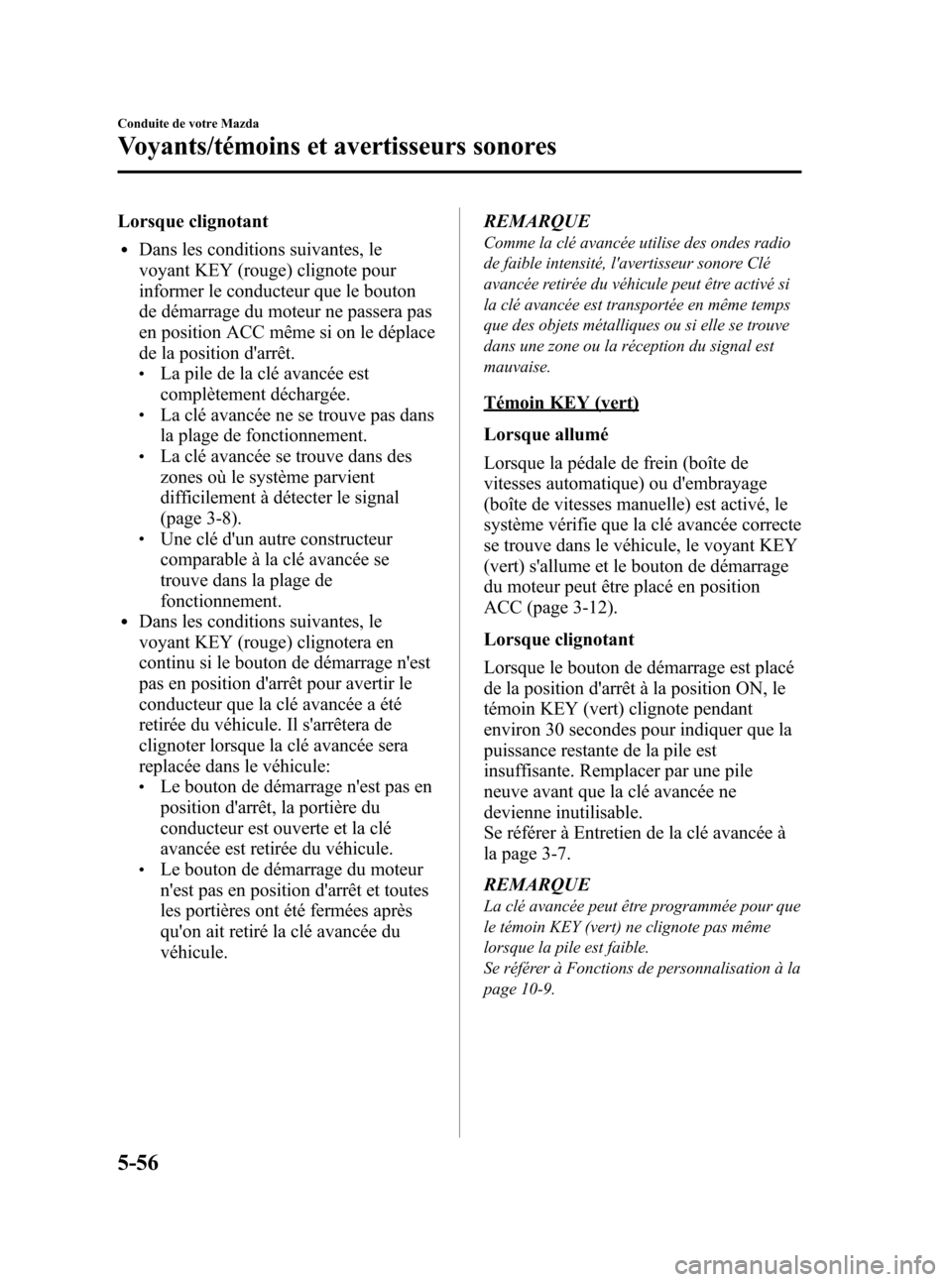

Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le bouton
de démarrage du moteur ne passera pas
en position ACC même si on le déplace
de la position d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans
la plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal
(page 3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se
trouve dans la plage de
fonctionnement.
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu si le bouton de démarrage n'est
pas en position d'arrêt pour avertir le
conducteur que la clé avancée a été
retirée du véhicule. Il s'arrêtera de
clignoter lorsque la clé avancée sera
replacée dans le véhicule:
lLe bouton de démarrage n'est pas en
position d'arrêt, la portière du
conducteur est ouverte et la clé
avancée est retirée du véhicule.
lLe bouton de démarrage du moteur
n'est pas en position d'arrêt et toutes
les portières ont été fermées après
qu'on ait retiré la clé avancée du
véhicule.REMARQUE
Comme la clé avancée utilise des ondes radio
de faible intensité, l'avertisseur sonore Clé
avancée retirée du véhicule peut être activé si
la clé avancée est transportée en même temps
que des objets métalliques ou si elle se trouve
dans une zone ou la réception du signal est
mauvaise.
Témoin KEY (vert)
Lorsque allumé
Lorsque la pédale de frein (boîte de
vitesses automatique) ou d'embrayage
(boîte de vitesses manuelle) est activé, le
système vérifie que la clé avancée correcte
se trouve dans le véhicule, le voyant KEY
(vert) s'allume et le bouton de démarrage
du moteur peut être placé en position
ACC (page 3-12).
Lorsque clignotant
Lorsque le bouton de démarrage est placé
de la position d'arrêt à la position ON, le
témoin KEY (vert) clignote pendant
environ 30 secondes pour indiquer que la
puissance restante de la pile est
insuffisante. Remplacer par une pile
neuve avant que la clé avancée ne
devienne inutilisable.
Se référer à Entretien de la clé avancée à
la page 3-7.
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Se référer à Fonctions de personnalisation à la
page 10-9.
5-56
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page228
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (229,1)
qVoyant verrouillage de la
direction électroniqueí
Le voyant reste allumé quelques secondes
une fois le bouton de démarrage du
moteur placé en position ON.
Il clignote si le volant de direction n'est
pas déverrouillé après qu'on ait appuyé
sur le bouton de démarrage du moteur.
(page 3-12)
qTémoin d'immobilisateur
Ce témoin clignote à intervalles de 2
secondes lorsque le contacteur est placé
de la position ON à la position ACC et
que le système d'immobilisation est armé.
Le témoin cesse de clignoter lorsque le
contacteur est mis sur la position ON à
l'aide de la clé de contact correcte.
Le système d'immobilisation est alors
désarmé et le témoin reste allumé pendant
3 secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
qTémoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
lLes phares sont allumés en position de
feux de route.
lLe levier des clignotants est en position
d'appel de phares.
qTémoin de position de plage de
boîte de vitesse (Boîte de vitesse
automatique)
Ceci indique la position de plage
sélectionnée.
Témoin de position de rapport
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-57íCertains modèles. Mazda3_8AD6-EC-09A_Edition1 Page229
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (230,1)

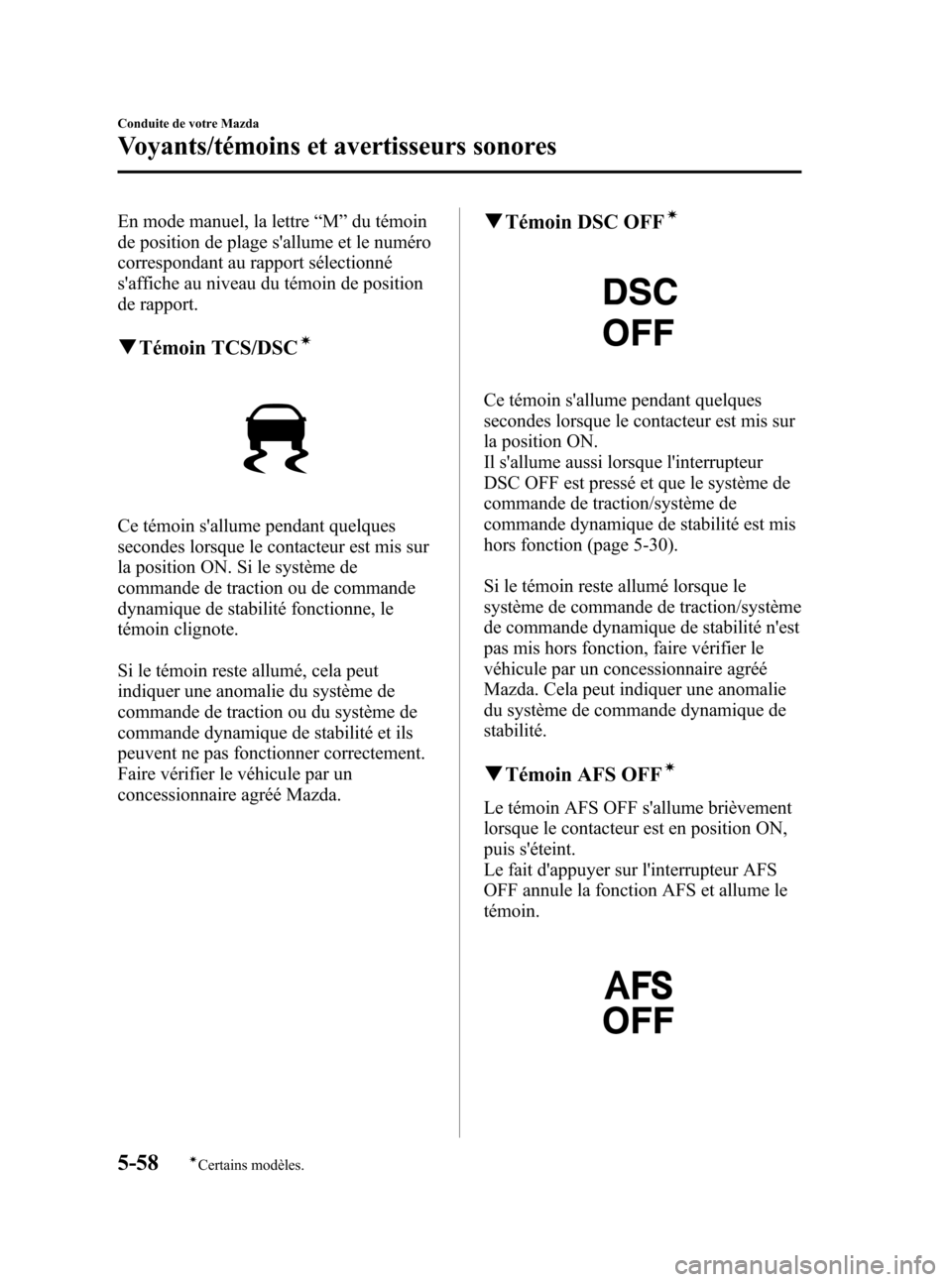

En mode manuel, la lettre“M”du témoin
de position de plage s'allume et le numéro
correspondant au rapport sélectionné
s'affiche au niveau du témoin de position
de rapport.
qTémoin TCS/DSCí
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON. Si le système de
commande de traction ou de commande
dynamique de stabilité fonctionne, le
témoin clignote.
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction ou du système de
commande dynamique de stabilité et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
qTémoin DSC OFFí
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
Il s'allume aussi lorsque l'interrupteur
DSC OFF est pressé et que le système de
commande de traction/système de
commande dynamique de stabilité est mis
hors fonction (page 5-30).
Si le témoin reste allumé lorsque le
système de commande de traction/système
de commande dynamique de stabilité n'est
pas mis hors fonction, faire vérifier le
véhicule par un concessionnaire agréé
Mazda. Cela peut indiquer une anomalie
du système de commande dynamique de
stabilité.
qTémoin AFS OFFí
Le témoin AFS OFF s'allume brièvement
lorsque le contacteur est en position ON,
puis s'éteint.
Le fait d'appuyer sur l'interrupteur AFS
OFF annule la fonction AFS et allume le
témoin.
5-58
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page230
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (231,1)

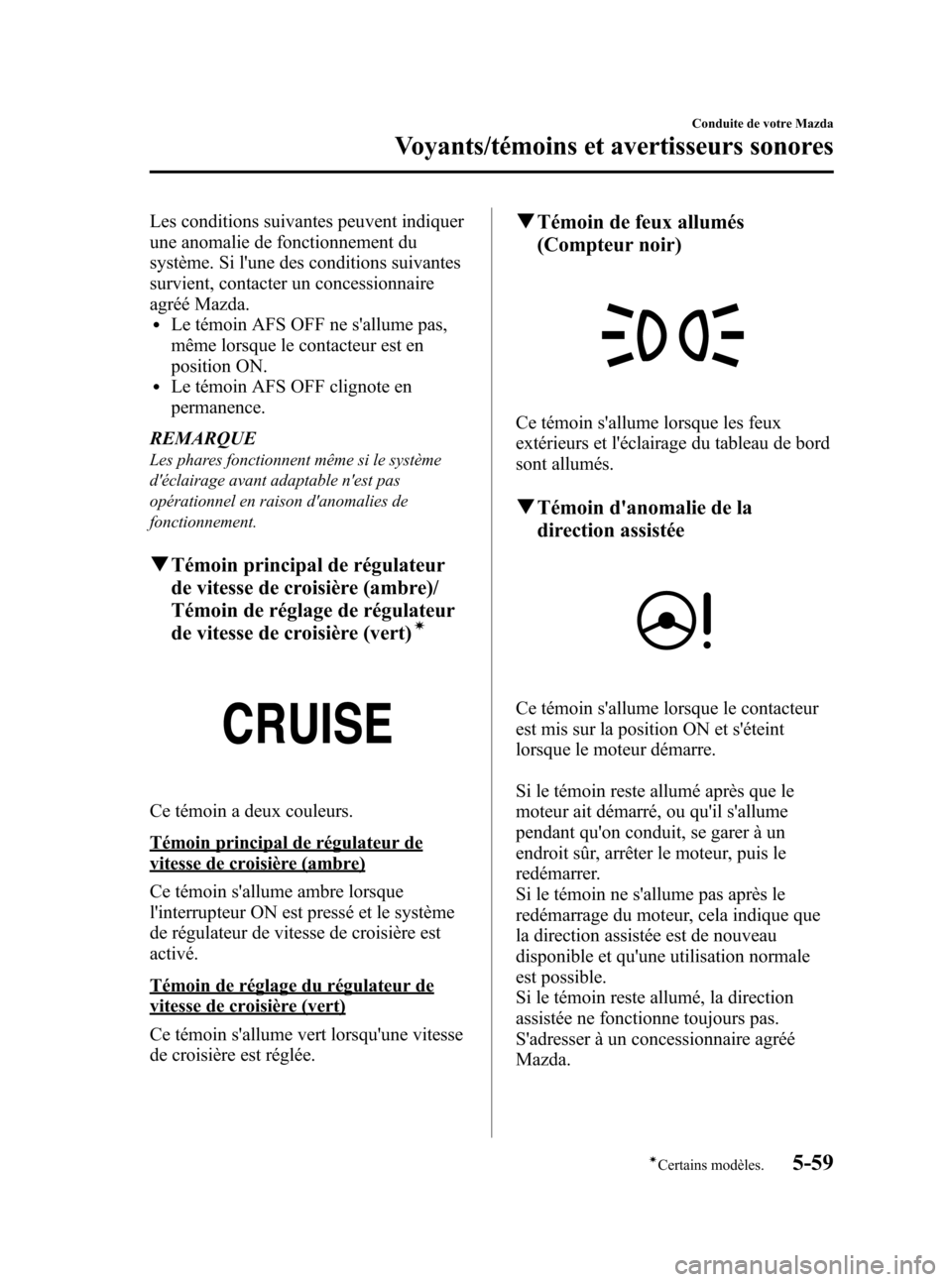

Les conditions suivantes peuvent indiquer
une anomalie de fonctionnement du
système. Si l'une des conditions suivantes
survient, contacter un concessionnaire
agréé Mazda.
lLe témoin AFS OFF ne s'allume pas,
même lorsque le contacteur est en
position ON.
lLe témoin AFS OFF clignote en
permanence.
REMARQUE
Les phares fonctionnent même si le système
d'éclairage avant adaptable n'est pas
opérationnel en raison d'anomalies de
fonctionnement.
qTémoin principal de régulateur
de vitesse de croisière (ambre)/
Témoin de réglage de régulateur
de vitesse de croisière (vert)
í
Ce témoin a deux couleurs.
Témoin principal de régulateur de
vitesse de croisière (ambre)
Ce témoin s'allume ambre lorsque
l'interrupteur ON est pressé et le système
de régulateur de vitesse de croisière est
activé.
Témoin de réglage du régulateur de
vitesse de croisière (vert)
Ce témoin s'allume vert lorsqu'une vitesse
de croisière est réglée.
qTémoin de feux allumés
(Compteur noir)
Ce témoin s'allume lorsque les feux
extérieurs et l'éclairage du tableau de bord
sont allumés.
qTémoin d'anomalie de la
direction assistée
Ce témoin s'allume lorsque le contacteur
est mis sur la position ON et s'éteint
lorsque le moteur démarre.
Si le témoin reste allumé après que le
moteur ait démarré, ou qu'il s'allume
pendant qu'on conduit, se garer à un
endroit sûr, arrêter le moteur, puis le
redémarrer.
Si le témoin ne s'allume pas après le
redémarrage du moteur, cela indique que
la direction assistée est de nouveau
disponible et qu'une utilisation normale
est possible.
Si le témoin reste allumé, la direction
assistée ne fonctionne toujours pas.
S'adresser à un concessionnaire agréé
Mazda.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-59íCertains modèles. Mazda3_8AD6-EC-09A_Edition1 Page231
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (232,1)
REMARQUElLe système d'assistance de la direction ne
fonctionnera pas lorsque le témoin
d'anomalie de la direction assistée est
allumé. La direction sera disponible, mais
demande un plus grand effort physique.
lSi l'on secoue le volant de direction
alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il
se déplace très lentement, le système de
direction assistée passera en mode de
protection qui rendra la rotation du volant
plus dure; toutefois, ceci n'indique aucune
anomalie. Si ceci se produit, stationner le
véhicule dans un lieu sûr et attendre
quelques minutes que le système revienne à
un état normal.
qTémoins de clignotants et de feux
de détresse
Lorsque les clignotants sont utilisés, le
témoin gauche ou droit de clignotant
clignote pour indiquer quel clignotant
fonctionne (page 5-66).
Lorsque les feux de détresse sont utilisés,
les deux témoins de clignotant clignotent
(page 5-74).
REMARQUE
Si un témoin reste allumé (ne clignote pas) ou
s'il clignote anormalement, l'une des ampoules
du clignotant peut être grillée.
Avertisseurs sonores
qSignal sonore d'avertissement de
dispositif de prétension de ceinture
de sécurité avant/coussin d'air
Si un mauvais fonctionnement est détecté
dans les systèmes de dispositif de
prétension de ceinture de sécurité avant/
coussin d'air et leurs voyants, un signal
sonore d'avertissement retentira pendant
environ 5 secondes toutes les minutes.
Le signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air continuera de
retentir pendant environ 35 minutes.
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air qui retentit:
Le fait de conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air qui
retentit est dangereux. En cas de
collision, les coussins d'air et le
dispositif de prétension de ceinture de
sécurité avant ne se déploieront pas,
ceci peut causer la mort ou des
blessures graves.
S'adresser à un concessionnaire
agréé Mazda pour faire inspecter le
véhicule dès que possible.
5-60
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page232
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A
