MAZDA MODEL 3 HATCHBACK 2015 Ghid introductiv (in romanian)

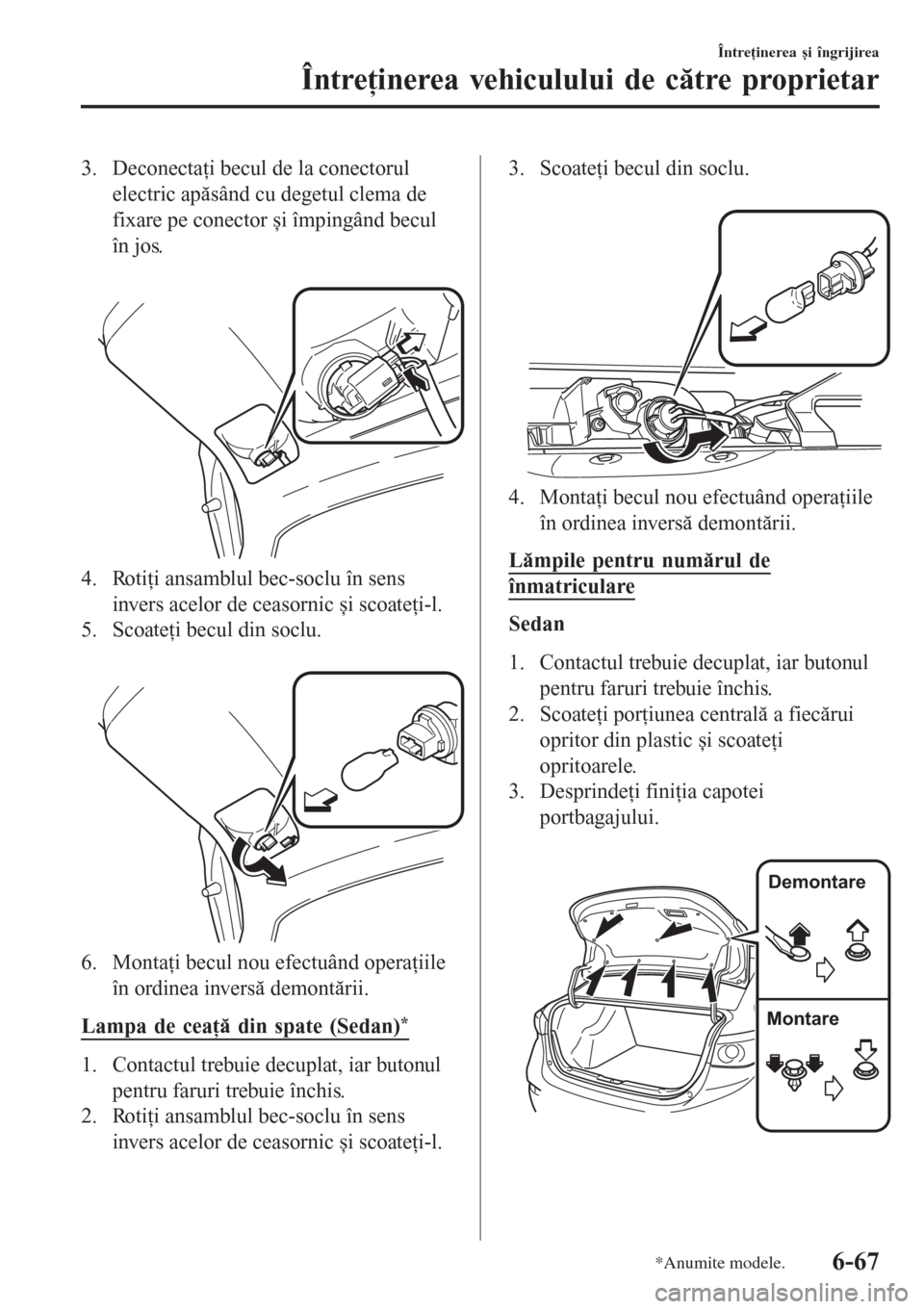

3. Deconectaţi becul de la conectorul
electric apăsând cu degetul clema de
fixare pe conector și împingând becul
în jos.

4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
5. Scoateţi becul din soclu.

6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa de ceaţă din spate (Sedan)
*
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
3. Scoateţi becul din soclu.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lămpile pentru numărul de
înmatriculare
Sedan
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
3. Desprindeţi finiţia capotei
portbagajului.

Demontare
Montare
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-67

4. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.

5. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
6. Scoateţi becul din soclu.

7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Sport
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Înfășuraţi o șurubelniţă cu cap drept
într-o cârpă moale pentru a nu strica
lentila, scoateţi lentila apăsând ușor pe
marginea acesteia cu șurubelniţa.
3. Scoateţi becul trăgându-l spre exterior.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
ttÎnlocuirea becurilor interioare
Luminile de plafon (faţă)/plafonierele*,
luminile de plafon (faţă)*, luminile de
plafon (spate)*, lămpile oglinzii
parasolarului*
1. Înfășuraţi o șurubelniţă cu cap drept
într-o lavetă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.
2. Scoateţi becul trăgându-l spre exterior.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-68*Anumite modele.

Luminile de plafon (faţă)/
plafonierele
*


Luminile de plafon (faţă)*

Margine
Luminile de plafon (spate)*

Margine
Lămpile oglinzii parasolarului*

3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa din portbagaj (Sedan)
1. Apăsaţi ambele margini ale capacului
lentilei pentru a-l scoate.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-69

2. Scoateţi becul trăgându-l spre exterior.

3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa din compartimentul pentru
bagaje (Sport)
1. Înfășuraţi o șurubelniţă mică cu cap
drept într-o cârpă moale pentru a nu
strica lentila, scoateţi lentila apăsând
ușor pe marginea acesteia cu
șurubelniţa.

2. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.

3. Scoateţi becul trăgându-l spre exterior.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-70

Siguranţele
Sistemul electric al vehiculului
dumneavoastră este protejat cu ajutorul
siguranţelor.

Dacă un bec, un accesoriu sau o comandă
nu funcţionează, verificaţi sistemul de
protecţie al circuitului corespunzător. Dacă
una dintre siguranţe se arde, elementul ei
interior se topește.

Dacă o siguranţă schimbată se arde din
nou, evitaţi utilizarea sistemului respectiv
și consultaţi cât mai curând posibil un
service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
tÎnlocuirea siguranţelor
Înlocuirea siguranţelor de pe partea
stângă a vehiculului
Dacă sistemul electric nu funcţionează,
verificaţi mai întâi siguranţele de pe partea
stângă a vehiculului.

1. Asiguraţi-vă că contactul este în
poziţia oprit, ca și celelalte butoane.
2. Deschideţi capacul panoului cu
siguranţe.
3. Trageţi siguranţa afară cu ajutorul
dispozitivului special amplasat în
blocul de siguranţe din compartimentul
motorului.
4. Verificaţi siguranţa și înlocuiţi-o dacă
este arsă.
NormalăArsă
5. Montaţi o siguranţă nouă de același
amperaj și asiguraţi-vă că este bine
fixată. Dacă aceasta nu se fixează bine,
montarea trebuie făcută la un service
autorizat, recomandarea noastră fiind
un reprezentant autorizat Mazda.
Dacă nu aveţi siguranţe de rezervă,
împrumutaţi una cu aceeași intensitate
de la un circuit care nu este esenţial
funcţionării vehiculului, cum ar fi
circuitul AUDIO sau OUTLET (ieșire).
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-71

ATENŢIE
Înlocuiţi întotdeauna siguranţa cu una
originală Mazda sau echivalentă, cu
aceeași intensitate. În caz contrar, puteţi
defecta sistemul electric.
6. Montaţi din nou capacul și asiguraţi-vă
că este bine fixat.
Înlocuirea siguranţelor de sub capotă
Dacă farurile sau componentele electrice
nu funcţionează și siguranţele din cabină
sunt într-o stare bună, verificaţi blocul de
siguranţe de sub capotă. Dacă o siguranţă
este arsă, aceasta trebuie înlocuită. Urmaţi
etapele de mai jos:

1. Asiguraţi-vă că contactul este în
poziţia oprit, ca și celelalte butoane.
2. Îndepărtaţi capacul blocului de
siguranţe.
3. Dacă se arde o siguranţă, cu excepţia
celei principale (MAIN), înlocuiţi
siguranţa defectă cu una nouă de
același amperaj.
Normală
Arsă
AVERTISMENT
Nu înlocuiţi singuri siguranţa
principală și siguranţă cu acţiuni
întârziată multiplex. Înlocuirea
trebuie făcută la un reprezentant
autorizat Mazda:
Este periculos să înlocuiţi singuri
aceste siguranţe deoarece sunt
siguranţe de curent înalt. Înlocuirea
incorectă poate duce la electrocutare
sau la un scurtcircuit care poate
cauza un incendiu.
4. Montaţi din nou capacul și asiguraţi-vă
că este bine fixat.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-72

tDescrierea panoului de siguranţe
Blocul de siguranţe (compartimentul motorului)

Siguranţă cu acţiune întârziată multiplex
DESCRIEREAMPERAJCOMPONENTĂ PROTEJATĂ
1FOG 15 A
Farurile de ceaţă
*
2 H/L HI 20 A Faza lungă a farurilor
3 H/CLEAN 20 A
Spălătorul farurilor
*
4STOP 10 A
Lămpile de frână, lampa de ceaţă din spate*
5 ROOM 15 A Luminile de plafon
6
7,5 A
Sistemul de control al motorului*
7 FUEL WARM 15 A Sistemul de încălzire a combustibilului*
8 HAZARD 25 A Luminile de avarie, semnalizatoarele de direcţie
9 ABS/DSCS 30 A
ABS, sistemul de control dinamic al stabilităţii
*
10 METER2 7,5 A
Bordul*
11 AUDIO2 7,5 A
Sistemul audio*
12 BOSE 25 A
Modelul echipat cu sistem audio Bose® *
13 AUDIO1 15 A
Sistemul audio*
14 FUEL PUMP 15 A
Sistemul de alimentare*
15HID R
DRL15 A
Farurile (dreapta)*1
16 AT PUMP 15 A
Sistemul de comandă a transmisiei*
17 HORN 15 A Claxonul
18 TAIL 15 ALămpile din spate, lămpile pentru numărul de înmatriculare, lu-
minile de poziţie
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-73

DESCRIEREAMPERAJCOMPONENTĂ PROTEJATĂ
19 CNG 15 AŠ
20 AT 15 A Sistemul de comandă a transmisiei
21 R.WIPER 15 A
Ștergătorul lunetei
*
22 A/C 7,5 A Aerul condiţionat
23 ENGINE3 15 A Sistemul de control al motorului
24 ENGINE2 15 A Sistemul de control al motorului
25 ENGINE1 15 A Sistemul de control al motorului
26 GLOW SIG 5 A Sistemul de control al motorului
*
27 EVVT 20 A
Sistemul de control al motorului*
28 WIPER 20 A Ștergătorul și spălătorul parbrizului
29 DCDC REG 30 A
Pentru protecţia a diferite circuite
*
30 FUEL PUMP2 30 AŠ
31 ADD FAN DE 40 A
Ventilatorul de răcire
*
32 P.WINDOW1 30 A Geamurile electrice
33 H/L LOW R 15 A
Faza scurtă a farurilor (dreapta)
*2
34H/L LOW L
HID L15 A
Farurile (stânga)*1, faza scurtă a farurilor (stânga)*2
35 METER1 10 A Bordul
36 IG2 30 A Pentru protecţia a diferite circuite
37 LPG 30 AŠ
38 FAN DE 40 A Ventilatorul de răcire
*
39 DCDC DE 40 A
Pentru protecţia a diferite circuite*
40 SRS1 7,5 A Airbagul
41 ENGINE. IG1 15 A Sistemul de control al motorului
42 C/U IG1 15 A Pentru protecţia a diferite circuite
43ŠŠ Š
*1 Cu lămpi cu xenon pentru faruri*2 Cu faruri cu halogen
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-74*Anumite modele.

Blocul de siguranţe (stânga)

DESCRIEREAMPERAJCOMPONENTĂ PROTEJATĂ
1P. W I N D O W 3
P. S E A T D30 A
Scaunele reglate electric
*
2 D.LOCK 25 A Închiderea comandată a ușilor
3 P.WINDOW2 25 A Geamurile electrice
4 SEAT WARM 20 A
Sistemul de încălzire a scaunelor
*
5 R.OUTLET3 15 AŠ
6 SRS2/ESCL 15 A Blocarea electronică a direcţiei
7 SUNROOF 10 A
Tr a p a
*
8 M.DEF 7,5 A
Sistemul de dezaburire a oglinzilor*
9 R.OUTLET1 15 A
Prizele auxiliare*
10 MIRROR 7,5 A Oglinda acţionată electric
11 F.OUTLET 15 A Prizele pentru accesorii
12ABS IG
AT I N D7,5 A
Indicatorul schimbătorului de viteze - transmisie automată
*
13 SRS1 7,5 AŠ
14 METER1 10 AŠ
15 C/U IG1 15 AŠ
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-75

Îngrijirea exteriorului
Pentru vopsirea vehiculului Mazda s-au
folosit cele mai moderne tehnologii atât în
ceea ce privește compoziţia vopselei, cât și
metodele de aplicare.

Cu toate acestea, factorii de mediu pot
afecta calităţile protectoare ale vopselei,
dacă nu se iau măsurile adecvate.

În continuare sunt prezentate câteva
exemple de posibile daune, împreună cu
sugestii pentru prevenirea acestora.
Corodarea provocată de ploaia acidă
sau de poluarea industrială
Condiţii
Poluanţii industriali și gazele de
eșapament de la vehicule rămân în aer și
se amestecă cu ploaia sau roua formând
acizi. Acești acizi se pot depune pe
vopseaua vehiculului. Pe măsură ce apa se
evaporă, concentraţia acidului crește și
poate afecta finisajul.
Cu cât acidul rămâne mai mult timp pe
suprafaţa vopselei, cu atât există mai multe
șanse de deteriorare.
Prevenire
Este necesar să spălaţi și să trataţi cu ceară
vehiculul pentru a păstra în bune condiţii
stratul de vopsea, conform instrucţiunilor
din această secţiune. Acești pași trebuie să
fie urmaţi imediat după ce aţi presupus că
pe vehiculul dumneavoastră s-au depus
picături de ploaie acidă.
Deteriorări cauzate de excremente de
păsări, insecte sau seva copacilor
Condiţii
Excrementele de pasăre conţin acizi. Dacă
acestea nu sunt îndepărtate, pot ataca
stratul de lac și de vopsea al vehiculului.

Când insectele se lipesc de suprafaţa
vopsită și se descompun, formează
compuși corozivi. Dacă nu sunt
îndepărtaţi, aceștia pot ataca stratul de
vopsea și de lac al vehiculului.

Rășina se întărește și se fixează permanent
de stratul de vopsea. Dacă răzuiţi rășina
atunci când este întărită, se pot desprinde
și bucăţi de vopsea împreună cu aceasta.
Prevenire
Este necesar să spălaţi și să trataţi cu ceară
vehiculul dumneavoastră Mazda pentru a
păstra în bune condiţii stratul de finisare,
conform instrucţiunilor din această
secţiune. Acest lucru trebuie efectuat cât
mai curând posibil.

Excrementele de pasăre pot fi îndepărtate
cu un burete moale și apă. În cazul în care
călătoriţi și nu le aveţi la dispoziţie, un
șerveţel umed poate rezolva problema.
Zona curăţată trebuie ceruită conform
instrucţiunilor din această secţiune.
Insectele și rășina se pot îndepărta cel mai
bine cu un burete moale și apă sau cu un
agent chimic de curăţare disponibil în
comerţ.

O altă metodă este acoperirea zonei
afectate cu un ziar umed timp de o oră sau
două. După ce îndepărtaţi ziarul, clătiţi cu
apă.
Întreţinerea și îngrijirea
Îngrijirea aspectului vehiculului
6-76
