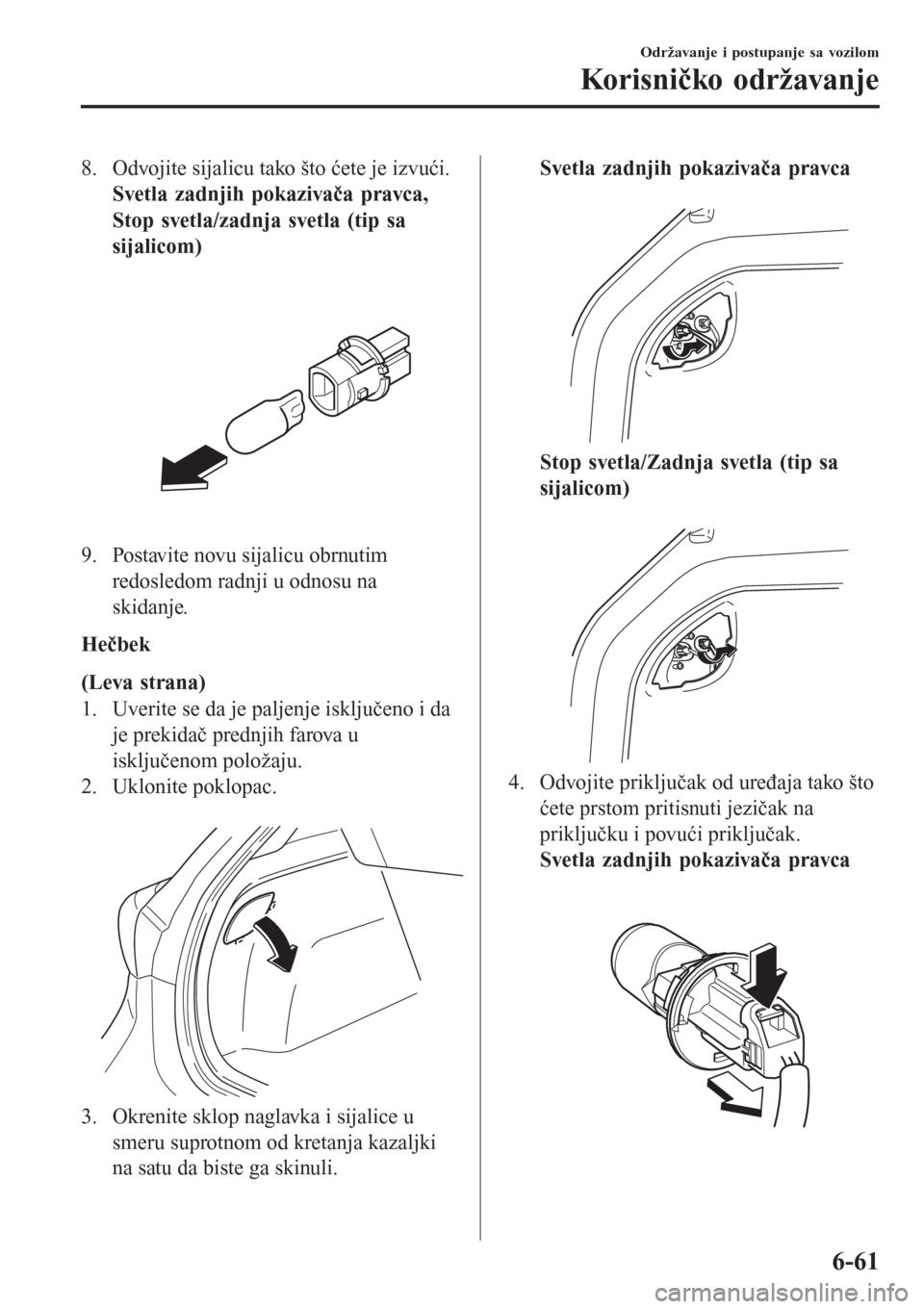

8. Odvojite sijalicu tako što ćete je izvući.
Svetla zadnjih pokazivača pravca,
Stop svetla/zadnja svetla (tip sa
sijalicom)

9. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Hečbek
(Leva strana)
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Uklonite poklopac.

3. Okrenite sklop naglavka i sijalice u
smeru suprotnom od kretanja kazaljki
na satu da biste ga skinuli.
Svetla zadnjih pokazivača pravca

Stop svetla/Zadnja svetla (tip sa
sijalicom)

4. Odvojite priključak od uređaja tako što
ćete prstom pritisnuti jezičak na
priključku i povući priključak.
Svetla zadnjih pokazivača pravca

Održavanje i postupanje sa vozilom
Kor isničko održavanje
6-61

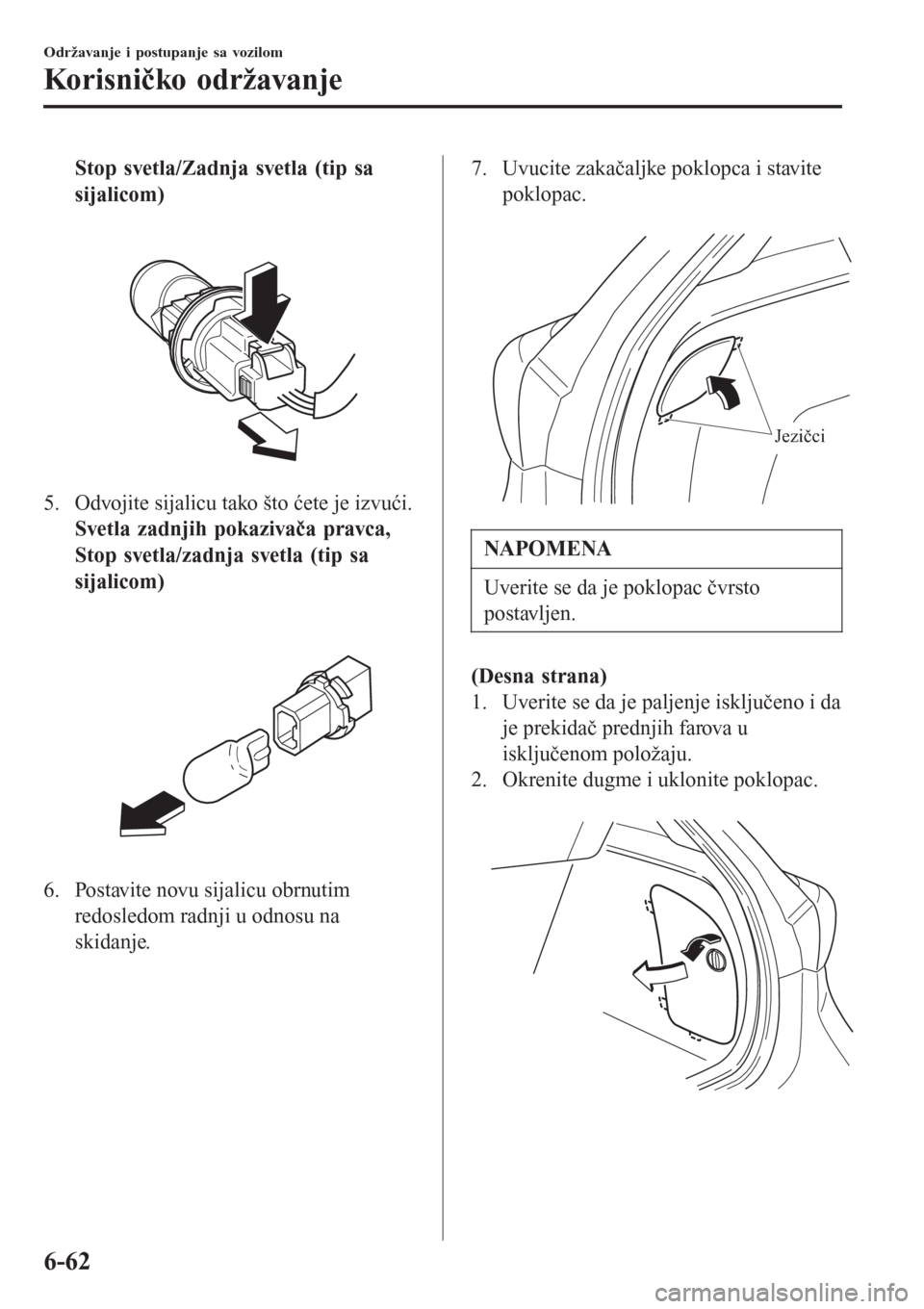

Stop svetla/Zadnja svetla (tip sa
sijalicom)

5. Odvojite sijalicu tako što ćete je izvući.
Svetla zadnjih pokazivača pravca,
Stop svetla/zadnja svetla (tip sa
sijalicom)

6. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
7. Uvucite zakačaljke poklopca i stavite
poklopac.

Jezičci
NAPOMENA
Uverite se da je poklopac čvrsto
postavljen.
(Desna strana)
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Okrenite dugme i uklonite poklopac.

Održavanje i postupanje sa vozilom
Korisničko održavanje
6-62

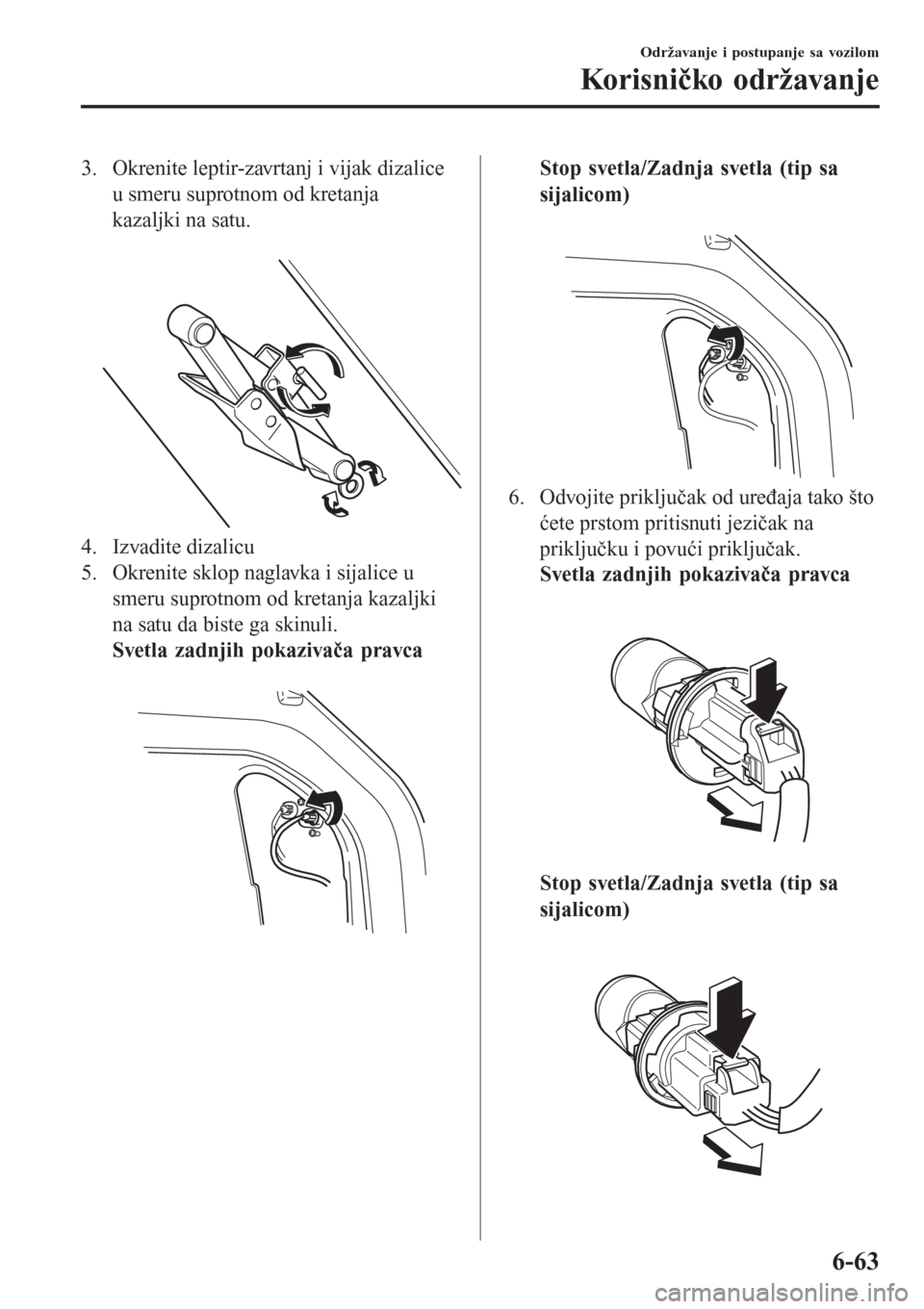

3. Okrenite leptir-zavrtanj i vijak dizalice
u smeru suprotnom od kretanja
kazaljki na satu.

4. Izvadite dizalicu
5. Okrenite sklop naglavka i sijalice u
smeru suprotnom od kretanja kazaljki
na satu da biste ga skinuli.
Svetla zadnjih pokazivača pravca

Stop svetla/Zadnja svetla (tip sa
sijalicom)

6. Odvojite priključak od uređaja tako što
ćete prstom pritisnuti jezičak na
priključku i povući priključak.
Svetla zadnjih pokazivača pravca

Stop svetla/Zadnja svetla (tip sa
sijalicom)

Održavanje i postupanje sa vozilom
Kor isničko održavanje
6-63

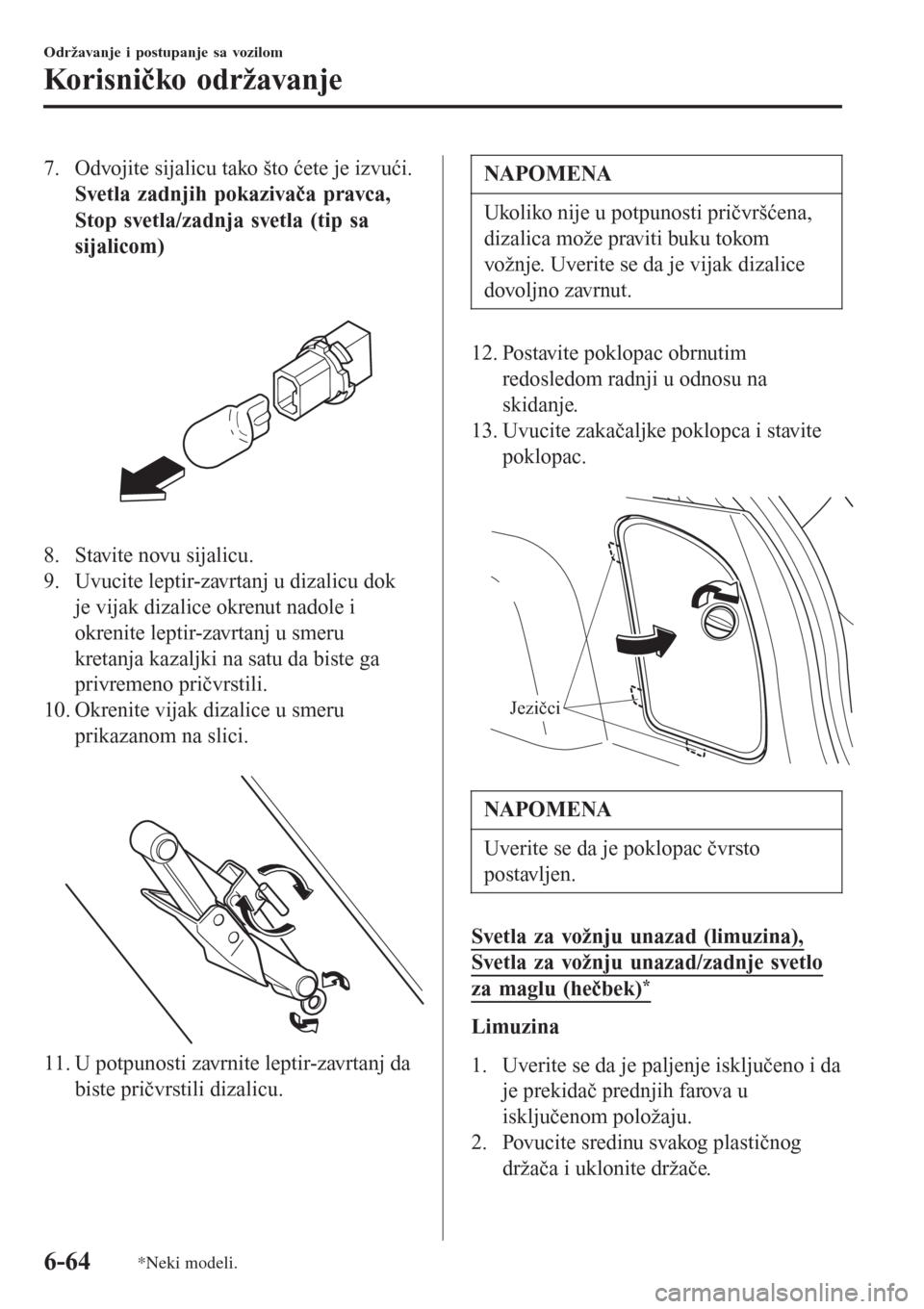

7. Odvojite sijalicu tako što ćete je izvući.
Svetla zadnjih pokazivača pravca,
Stop svetla/zadnja svetla (tip sa
sijalicom)

8. Stavite novu sijalicu.
9. Uvucite leptir-zavrtanj u dizalicu dok
je vijak dizalice okrenut nadole i
okrenite leptir-zavrtanj u smeru
kretanja kazaljki na satu da biste ga
privremeno pričvrstili.
10. Okrenite vijak dizalice u smeru
prikazanom na slici.

11. U potpunosti zavrnite leptir-zavrtanj da
biste pričvrstili dizalicu.
NAPOMENA
Ukoliko nije u potpunosti pričvršćena,
dizalica može praviti buku tokom
vožnje. Uverite se da je vijak dizalice
dovoljno zavrnut.
12. Postavite poklopac obrnutim
redosledom radnji u odnosu na
skidanje.
13. Uvucite zakačaljke poklopca i stavite
poklopac.

Jezičci
NAPOMENA
Uverite se da je poklopac čvrsto
postavljen.
Svetla za vožnju unazad (limuzina),
Svetla za vožnju unazad/zadnje svetlo
za maglu (hečbek)*
Limuzina
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Povucite sredinu svakog plastičnog
držača i uklonite držače.
Održavanje i postupanje sa vozilom
Korisničko održavanje
6-64*Neki modeli.

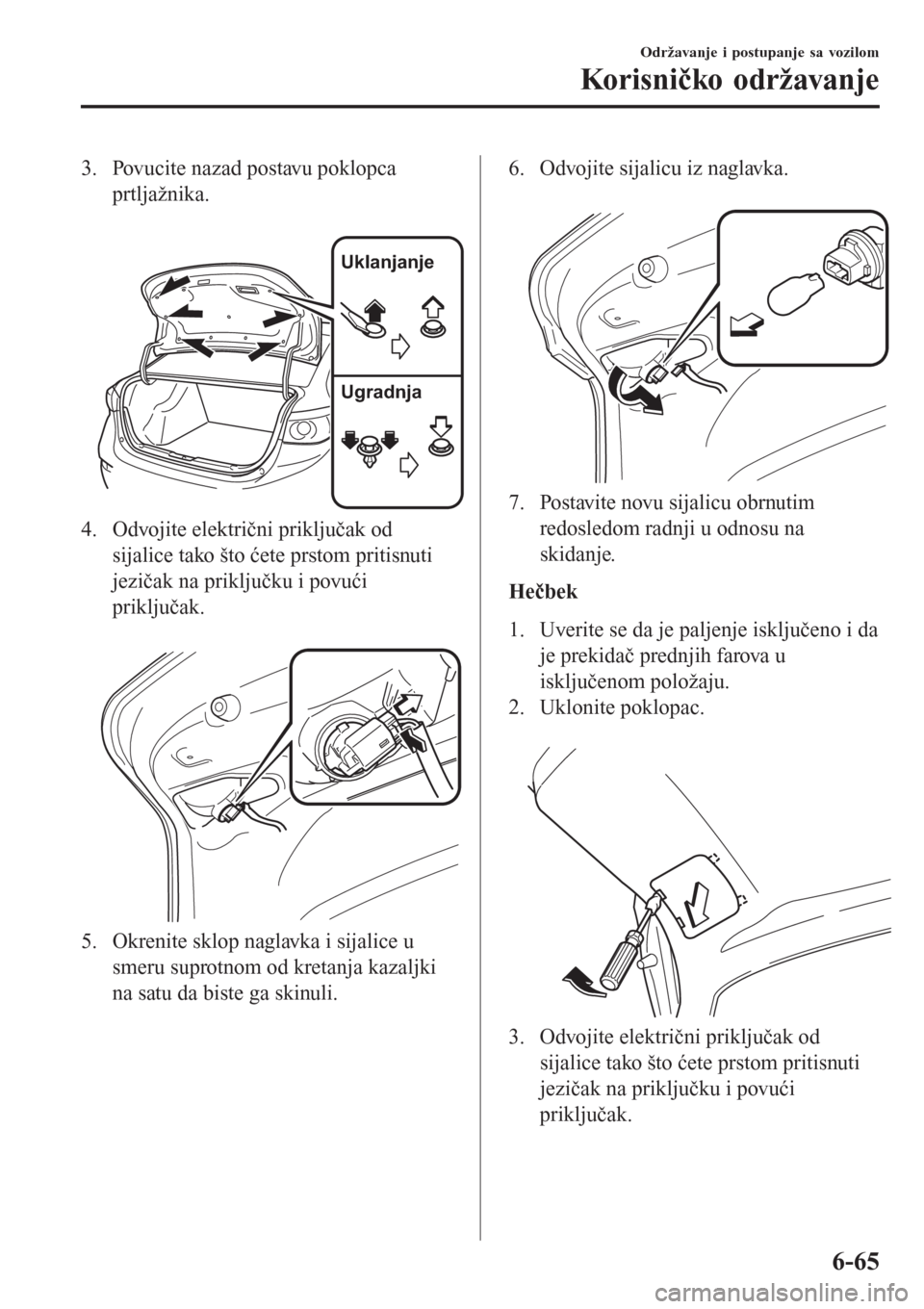

3. Povucite nazad postavu poklopca
prtljažnika.

Uklanjanje
Ugradnja
4. Odvojite električni priključak od
sijalice tako što ćete prstom pritisnuti
jezičak na priključku i povući
priključak.

5. Okrenite sklop naglavka i sijalice u
smeru suprotnom od kretanja kazaljki
na satu da biste ga skinuli.
6. Odvojite sijalicu iz naglavka.

7. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Hečbek
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Uklonite poklopac.

3. Odvojite električni priključak od
sijalice tako što ćete prstom pritisnuti
jezičak na priključku i povući
priključak.
Održavanje i postupanje sa vozilom
Kor isničko održavanje
6-65

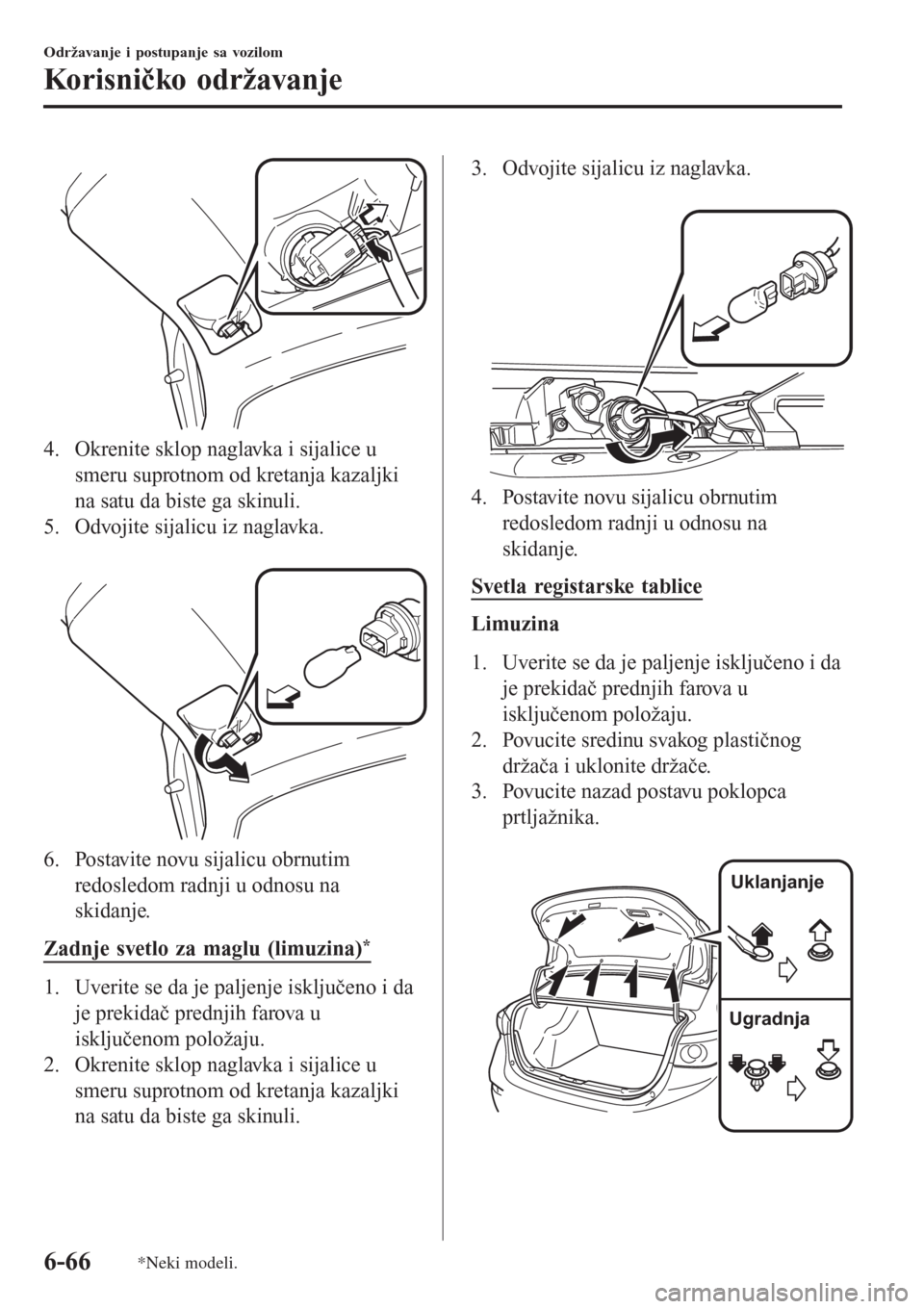

4. Okrenite sklop naglavka i sijalice u
smeru suprotnom od kretanja kazaljki
na satu da biste ga skinuli.
5. Odvojite sijalicu iz naglavka.

6. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Zadnje svetlo za maglu (limuzina)
*
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Okrenite sklop naglavka i sijalice u
smeru suprotnom od kretanja kazaljki
na satu da biste ga skinuli.
3. Odvojite sijalicu iz naglavka.

4. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Svetla registarske tablice
Limuzina
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Povucite sredinu svakog plastičnog
držača i uklonite držače.
3. Povucite nazad postavu poklopca
prtljažnika.

Uklanjanje
Ugradnja
Održavanje i postupanje sa vozilom
Korisničko održavanje
6-66*Neki modeli.

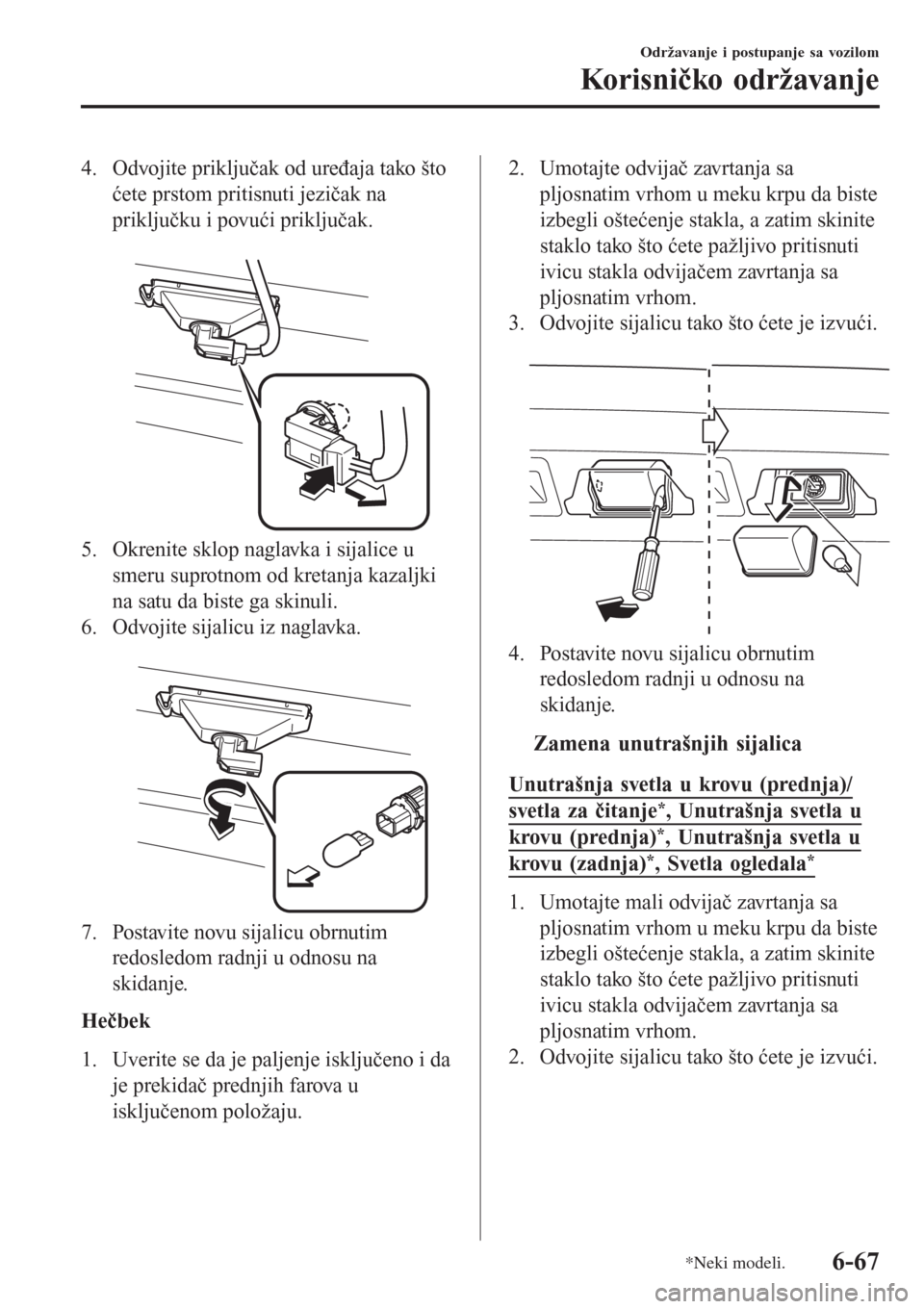

4. Odvojite priključak od uređaja tako što
ćete prstom pritisnuti jezičak na
priključku i povući priključak.

5. Okrenite sklop naglavka i sijalice u
smeru suprotnom od kretanja kazaljki
na satu da biste ga skinuli.
6. Odvojite sijalicu iz naglavka.

7. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Hečbek
1. Uverite se da je paljenje isključeno i da
je prekidač prednjih farova u
isključenom položaju.
2. Umotajte odvijač zavrtanja sa
pljosnatim vrhom u meku krpu da biste
izbegli oštećenje stakla, a zatim skinite
staklo tako što ćete pažljivo pritisnuti
ivicu stakla odvijačem zavrtanja sa
pljosnatim vrhom.
3. Odvojite sijalicu tako što ćete je izvući.

4. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
ttZamena unutrašnjih sijalica
Unutrašnja svetla u krovu (prednja)/
svetla za čitanje*, Unutrašnja svetla u
krovu (prednja)*, Unutrašnja svetla u
krovu (zadnja)*, Svetla ogledala*
1. Umotajte mali odvijač zavrtanja sa
pljosnatim vrhom u meku krpu da biste
izbegli oštećenje stakla, a zatim skinite
staklo tako što ćete pažljivo pritisnuti
ivicu stakla odvijačem zavrtanja sa
pljosnatim vrhom.
2. Odvojite sijalicu tako što ćete je izvući.
Održavanje i postupanje sa vozilom
Kor isničko održavanje
*Neki modeli.6-67

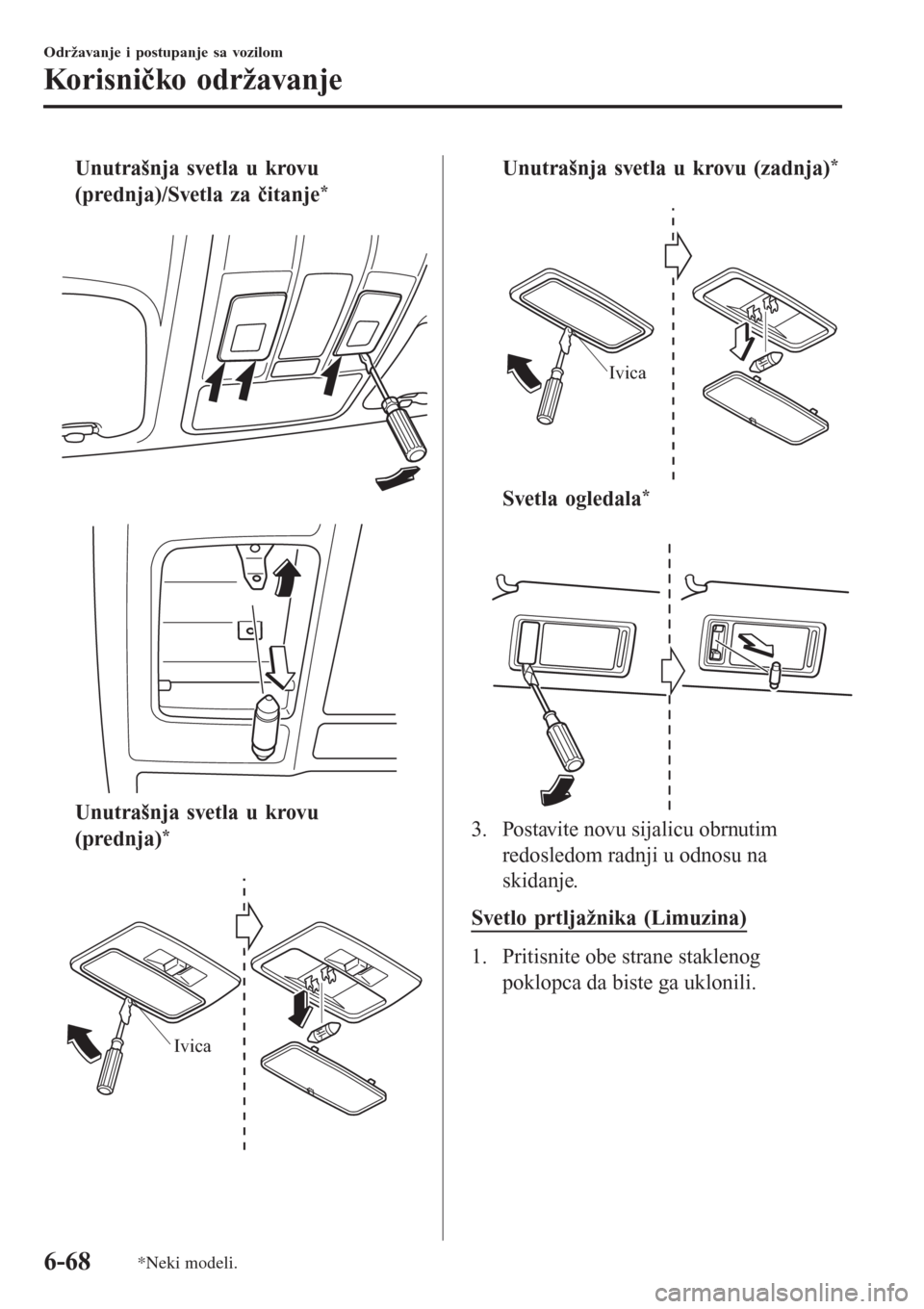

Unutrašnja svetla u krovu
(prednja)/Svetla za čitanje
*


Unutrašnja svetla u krovu
(prednja)
*

Ivica
Unutrašnja svetla u krovu (zadnja)*

Ivica
Svetla ogledala*

3. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Svetlo prtljažnika (Limuzina)
1. Pritisnite obe strane staklenog
poklopca da biste ga uklonili.
Održavanje i postupanje sa vozilom
Korisničko održavanje
6-68*Neki modeli.

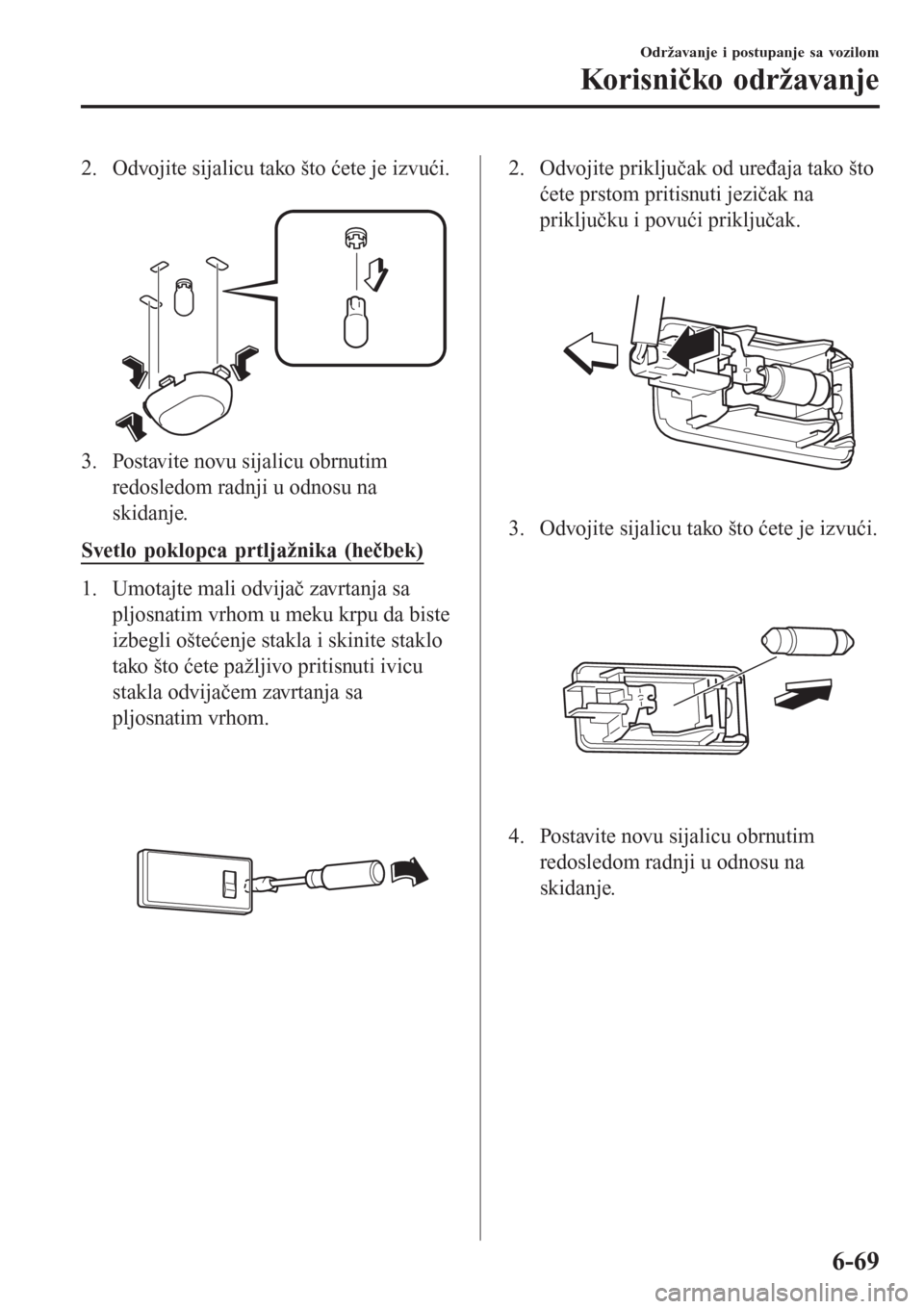

2. Odvojite sijalicu tako što ćete je izvući.

3. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Svetlo poklopca prtljažnika (hečbek)
1. Umotajte mali odvijač zavrtanja sa
pljosnatim vrhom u meku krpu da biste
izbegli oštećenje stakla i skinite staklo
tako što ćete pažljivo pritisnuti ivicu
stakla odvijačem zavrtanja sa
pljosnatim vrhom.

2. Odvojite priključak od uređaja tako što
ćete prstom pritisnuti jezičak na
priključku i povući priključak.

3. Odvojite sijalicu tako što ćete je izvući.

4. Postavite novu sijalicu obrnutim
redosledom radnji u odnosu na
skidanje.
Održavanje i postupanje sa vozilom
Kor isničko održavanje
6-69

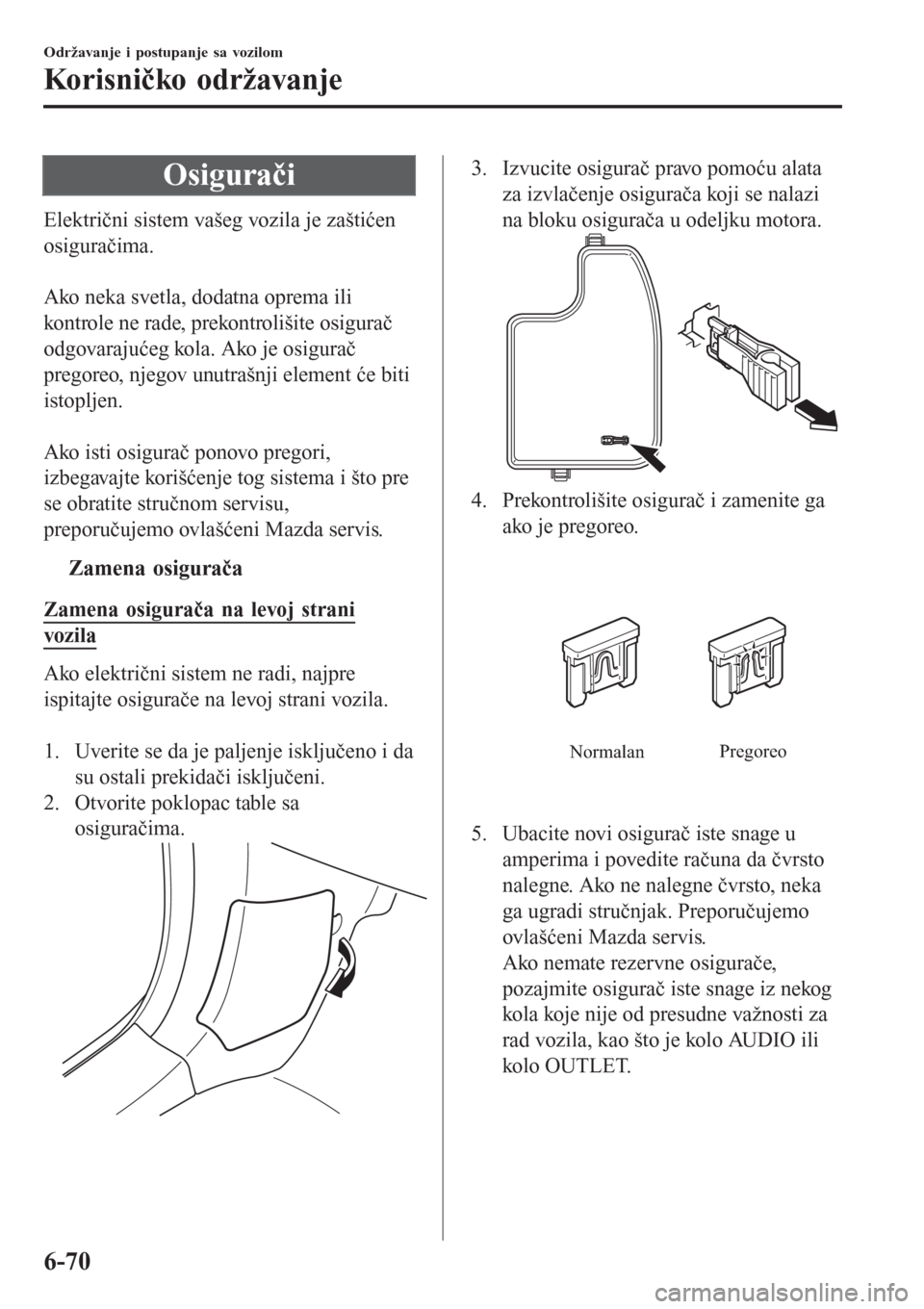

Osigurači
Električni sistem vašeg vozila je zaštićen
osiguračima.

Ako neka svetla, dodatna oprema ili
kontrole ne rade, prekontrolišite osigurač
odgovarajućeg kola. Ako je osigurač
pregoreo, njegov unutrašnji element će biti
istopljen.

Ako isti osigurač ponovo pregori,
izbegavajte korišćenje tog sistema i što pre
se obratite stručnom servisu,
preporučujemo ovlašćeni Mazda servis.
tZamena osigurača
Zamena osigurača na levoj strani
vozila
Ako električni sistem ne radi, najpre
ispitajte osigurače na levoj strani vozila.

1. Uverite se da je paljenje isključeno i da
su ostali prekidači isključeni.
2. Otvorite poklopac table sa
osiguračima.
3. Izvucite osigurač pravo pomoću alata
za izvlačenje osigurača koji se nalazi
na bloku osigurača u odeljku motora.
4. Prekontrolišite osigurač i zamenite ga
ako je pregoreo.
NormalanPregoreo
5. Ubacite novi osigurač iste snage u
amperima i povedite računa da čvrsto
nalegne. Ako ne nalegne čvrsto, neka
ga ugradi stručnjak. Preporučujemo
ovlašćeni Mazda servis.
Ako nemate rezervne osigurače,
pozajmite osigurač iste snage iz nekog
kola koje nije od presudne važnosti za
rad vozila, kao što je kolo AUDIO ili
kolo OUTLET.
Održavanje i postupanje sa vozilom
Korisničko održavanje
6-70
