4-1
4Tijekom vožnje
Informacije o sigurnoj vožnji i zaustavljanju.
Pokretanje/zaustavljanje motora...... 4-4
Sklopka za paljenje ............................. 4-4
Pokretanje motora ............................... 4-5
Isklju þivanje motora ......................... 4-12
i-stop* ............................................... 4-13
Plo þa s instrumentima i zaslon ..... 4-24
Mjerila i mjera þi ............................... 4-24
Zaslon za prikaz više podataka* ....... 4-32
Sklopivi informacijski zaslon* ......... 4-38
Svjetla upozorenja/signalna svjetla..... 4-40
Mjenja þ........................................... 4-47
Rad s ru þnim mjenja þem .................. 4-47
Upravlja þki elementi
automatskog prijenosa ...................... 4-50
Prekida þi i kontrolne sklopke ....... 4-62
Kontrola osvjetljenja......................... 4-62
Prednja svjetla za maglu* ................. 4-70
Stražnje svjetlo za maglu* ................ 4-71
Signali za skretanje i prestrojavanje.... 4-72
Pera þ i brisa þi vjetrobranskog
stakla ................................................. 4-73
Pera þ i brisa þ stražnjeg stakla* ......... 4-77
Pera þ prednjih svjetala* .................... 4-78
Odmagljiva þ stražnjeg stakla ............ 4-78
Sirena ................................................ 4-80
Trep üu üe svjetlo upozorenja
na opasnost........................................ 4-80
Ko þnica ........................................... 4-82
Ko þioni sustav .................................. 4-82
Signalni sustav zaustavljanja
u nuždi .............................................. 4-85
Pomo ü pri kretanju na
uzbrdici (HLA)* ............................... 4-85
ABS/TCS/DSC ................................ 4-87
Protublokiraju üi ko þioni
sustav (ABS) ..................................... 4-87
Sustav za kontrolu
proklizavanja (TCS)* ........................ 4-88
Regulator dinami þke
stabilnosti (DSC)* ............................. 4-89
i-ELOOP ......................................... 4-91
i-ELOOP*.......................................... 4-91
Nadzor potrošnje goriva ................ 4-94
Nadzor potrošnje goriva* .................. 4-94
Servo upravljanje ........................... 4-99
Servo upravljanje............................... 4-99
*Neki modeli.
Page 152 of 689
4-2
i-ACTIVSENSE............................ 4-100
i-ACTIVSENSE* ........................... 4-100
Prilagodljivi sustav
prednjih svjetala (AFS)* ................. 4-103
Upravlja þki sustav dugih
svjetala (HBC)* .............................. 4-104
Sustav upozoravanja kod
izlaska iz trake (LDWS)* ............... 4-107
Sustav za nadzor vozila u
pozadini (RVM)* ............................. 4-114
Sustav podrške za odre ÿivanje
udaljenosti (DRSS)* ....................... 4-120
Mazda radarski tempomat
(MRCC)* ........................................ 4-123
Podesivi limitator brzine* ............... 4-133
Pametna podrška za gradsko
ko þenje (SCBS)* ............................ 4-139
Podrška za inteligentno
ko þenje (SBS)* ............................... 4-145
Kamera za detekciju (FSC)*........... 4-148
Radarski senzor (prednji)* .............. 4-150
Laserski senzor (prednji)* .............. 4-153
Radarski senzori (stražnji)* ............ 4-155
Tempomat ..................................... 4-156
Tempomat* ..................................... 4-156
Sustav za nadzor tlaka
u gumama ..................................... 4-161
Sustav za nadzor tlaka
u gumama*...................................... 4-161
Dizelski filtar za þestice þa ÿi
(SKYACTIV-D 2.2) ...................... 4-165
Dizelski filtar za þestice
þa ÿi (SKYACTIV-D 2.2) ................ 4-165
Monitor za stražnji pregled......... 4-166
Monitor za stražnji pregled* ........... 4-166
Sustav senzora za parkiranje ...... 4-175
Sustav senzora za parkiranje* ......... 4-175
*Neki modeli.
Page 153 of 689
4-3
MEMO
Page 154 of 689
4-4
Tijekom vožnje
Pokretanje/zaustavljanje motora
tPoložaji funkcije pokretanja
gumbom
Sustav radi samo kad je voza þ u vozilu ili
u radnom dometu i istodobno nosi klju þ.
Svaki put kad se pritisne gumb za
pokretanje, paljenje se prebacuje redom
na OFF, ACC i ON. Pritiskom gumba
za pokretanje još jednom s položaja
ON paljenje se isklju þuje.Isklju þeno
Napajanje elektri þnih ure ÿaja se isklju þuje,
kao i signalno svjetlo gumba za pokretanje
(naran þasto).
Upravlja þ je zaklju þan u ovom položaju.
Sklopka za paljenje
NAPOMENA
•Motor se pokre üe pritiskom na gumb
za pokretanje dok je pritisnuta
papu þica spojke (ru þni mjenja þ)
ili papu þica ko þnice (automatski
mjenja þ). Za prebacivanje položaja
paljenja pritisnite gumb za
pokretanje bez pritiskanja papu þice.
•Ne ostavljate paljenje u položaju
ON dok motor ne radi. To može
dovesti do pražnjenja akumulatora.
Ako se paljenje ostavi na položaju
ACC (kod automatskog mjenja þa
ru þica mjenja þa je u položaju P,
a paljenje je na ACC), paljenje
se automatski isklju þuje nakon
približno 25 minuta.
Signalno svjetlo
Funkcija pokreta-
nja gumbom
Prije napuštanja voza þkog sjedala
uvijek okrenite sklopku za paljenje
na off, aktivirajte parkirnu ko þnicu
i pobrinite se da ru þica za promjenu
brzina bude u položaju P (automatski
prijenos), u 1. stupnju prijenosa ili u
položaju R (ru þni mjenja þ):
Opasno je napustiti voza þko sjedalo,
a da ne okrenete sklopku za paljenje
u položaj off, ne aktivirate parkirnu
ko þnicu i ne postavite ru þicu za
promjenu brzina u položaj P
(automatski mjenja þ), u 1. stupanj
prijenosa ili R (ru þni mjenja þ). Može
do üi do neo þekivanog pomicanja
vozila, što može dovesti do nezgode.
Osim toga, ako namjeravate ostaviti
vozilo þak i na kra üe vrijeme, važno
je isklju þiti paljenje, ina þe se
onemogu üavaju neki od sigurnosnih
sustava vozila i troši akumulator.
NAPOMENA
(Zaklju þan upravlja þ)
Ako signalno svjetlo gumba za
pokretanje (zeleno) treperi i za þuje
se zvu þni signal, to zna þi da kolo
upravlja þa nije otklju þano. Ako želite
otklju þati kolo upravlja þa, pritisnite
gumb za pokretanje dok okre üete kolo
upravlja þa lijevo i desno.
UPOZORENJE
Page 155 of 689
4-5
Tijekom vožnje
Pokretanje/zaustavljanje motora
ACC (Dodatna oprema)
Neka elektri þna dodatna oprema üe raditi i
signalno svjetlo (naran þasto) üe se upaliti.
Upravlja þ je otklju þan u ovom položaju.
ON
Ovo je normalan radni položaj nakon
pokretanja motora. Signalno svjetlo
(naran þasto) se isklju þuje. (Signalno
svjetlo (naran þasto) svijetli kada je paljenje
preba þeno na ON, a motor ne radi.)
Neka signalna svjetla/svjetla upozorenja
moraju se pregledati prije pokretanja
motora (stranica 4-40).
NAPOMENA
Sustav ulaska bez klju þa ne funkcionira
dok je gumb za pokretanje pritisnut
na ACC, a vrata se ne üe zaklju þati/
otklju þati þak i ako su ru þno zaklju þana.
NAPOMENA
(SKYACTIV-G 1.5, MZR 1.6,
SKYACTIV-G 2.0)
Kad je gumb za paljenje pritisnut na
ON, može se þuti zvuk rada motora
pumpe za gorivo u blizini spremnika
za gorivo. Ovo nije pokazatelj
nepravilnosti.
Pokretanje motora
Radiovalovi iz klju þa mogu utjecati
na medicinske ure ÿaje kao što su
sr þani stimulatori:
Prije korištenja klju þa u blizini ljudi
koji koriste medicinske ure ÿaje,
upitajte proizvo ÿa þa medicinskog
ure ÿaja ili lije þnika ho üe li radiovalovi
iz klju þa utjecati na opremu.
NAPOMENA
•Klju þ se mora nositi, jer je u njemu
þip imobilizatora koji mora
komunicirati s upravlja þkim
elementima motora na kratkom
dometu.
•Motor se može pokrenuti pritiskom
gumba za pokretanje s položaja
OFF, ACC ili ON.
•Funkcije pokretanja sustava putem
gumba (funkcija koja može
pokrenuti motor samo nošenjem
klju þa) mogu se deaktivirati kako bi
se sprije þile neželjene nuspojave za
korisnika koji ima sr þani stimulator
ili drugi medicinski ure ÿaj. Ako je
sustav deaktiviran, ne üete mo üi
pokrenuti motor nošenjem klju þa.
Zatražite savjet stru þnog servisera,
za pojedinosti preporu þujemo
ovlaštenog Mazdinog servisera.
Ako su deaktivirane funkcije
pokretanja putem gumba, motor
možete pokrenuti tako da slijedite
postupak za slu þaj kada se baterija
klju þa isprazni.
Pogledajte Funkcija pokretanja
motora kad je baterija klju þa
istrošena na str. 4-9.
UPOZORENJE
Page 156 of 689
4-6
Tijekom vožnje
Pokretanje/zaustavljanje motora
1. Pobrinite se da nosite klju þ.
2. Putnici moraju pri þvrstiti sigurnosne
pojaseve.
3. Provjerite je li podignuta parkirna
ko þnica.
4. Nastavite pritiskati papu þicu ko þnice
þvrsto dok se motor potpuno ne
pokrene.
5.(Ru þni mjenja þ)
Nastavite pritiskati papu þicu spojke
þvrsto dok se motor potpuno ne
pokrene.
(Automatski mjenja þ)
Postavite vozilo u parkirni položaj (P).
Ako morate ponovno pokrenuti motor
dok je vozilo u pokretu, prebacite u
neutralni položaj (N).
6. Provjerite svijetle li signalno svjetlo za
KLJU ý (zeleno) na plo þi s instrumentima
i signalno svjetlo za gumb za pokretanje
(zeleno).NAPOMENA
•Nakon pokretanja hladnog motora,
brzina vrtnje motora pove üava se,
a iz motornog prostora može se þuti
zvuk cviljenja.
To je radi poboljšanog pro þiš üavanja
ispušnog plina i ne ukazuje na kvar
dijelova.
NAPOMENA
(Ru þni mjenja þ)
Pokreta þ ne üe raditi ako papu þica
spojke nije dovoljno pritisnuta.
(Automatski mjenja þ)
Pokreta þ ne üe raditi ako ru þica mjenja þa
nije u položaju P ili N i ako papu þica
ko þnice nije dovoljno pritisnuta.
NAPOMENA
•Ako signalno svjetlo gumba za
pokretanje (zeleno) treperi,
pobrinite se da nosite klju þ.
•Ako signalno svjetlo gumba za
pokretanje (zeleno) treperi dok se
nosi klju þ, dodirnite klju þ kako biste
izvršili pokretanje putem gumba i
pokrenite motor. Pogledajte Funkcija
pokretanja motora kad je baterija
klju þa istrošena na str. 4-9.
Signalno svjetlo
Funkcija pokreta-
nja gumbom
Zeleno signalno
svjetlo za KLJUČ/
crveno upozoravajuće
svjetlo za KLJUČ
Page 157 of 689
4-7
Tijekom vožnje
Pokretanje/zaustavljanje motora
7. Pritisnite gumb za pokretanje
nakon što svijetle i signalno svjetlo
za KLJU ý (zeleno) na plo þi s
instrumentima i signalno svjetlo
za gumb za pokretanje (zeleno). Ako upozoravaju üe svjetlo za
KLJU ý(crveno) svijetli ili signalno
svjetlo gumba za pokretanje treperi
(naran þasto), to bi moglo ozna þavati
problem sa sustavom za pokretanje
motora i nemogu ünost pokretanja
motora ili prebacivanja paljenja na
ACC ili ON. Neka vaše vozilo u
najkra üem mogu üem roku pregleda
stru þni serviser, preporu þujemo
ovlaštenog Mazdinog servisera.
NAPOMENA
•Pod sljede üim uvjetima svjetlo
za upozorenje KLJU ýA (crveno)
treperi nakon pritiskanja gumba
za pokretanje kako bi obavijestilo
voza þa da se gumb za pokretanje ne
može prebaciti na ACC, þak i ako se
pritiš üe s isklju þenog položaja.
• Baterija klju þa je istrošena.
• Klju þ je izvan radnog dometa.
• Klju þ je postavljen na podru þja u
kojima je sustavu teško otkriti

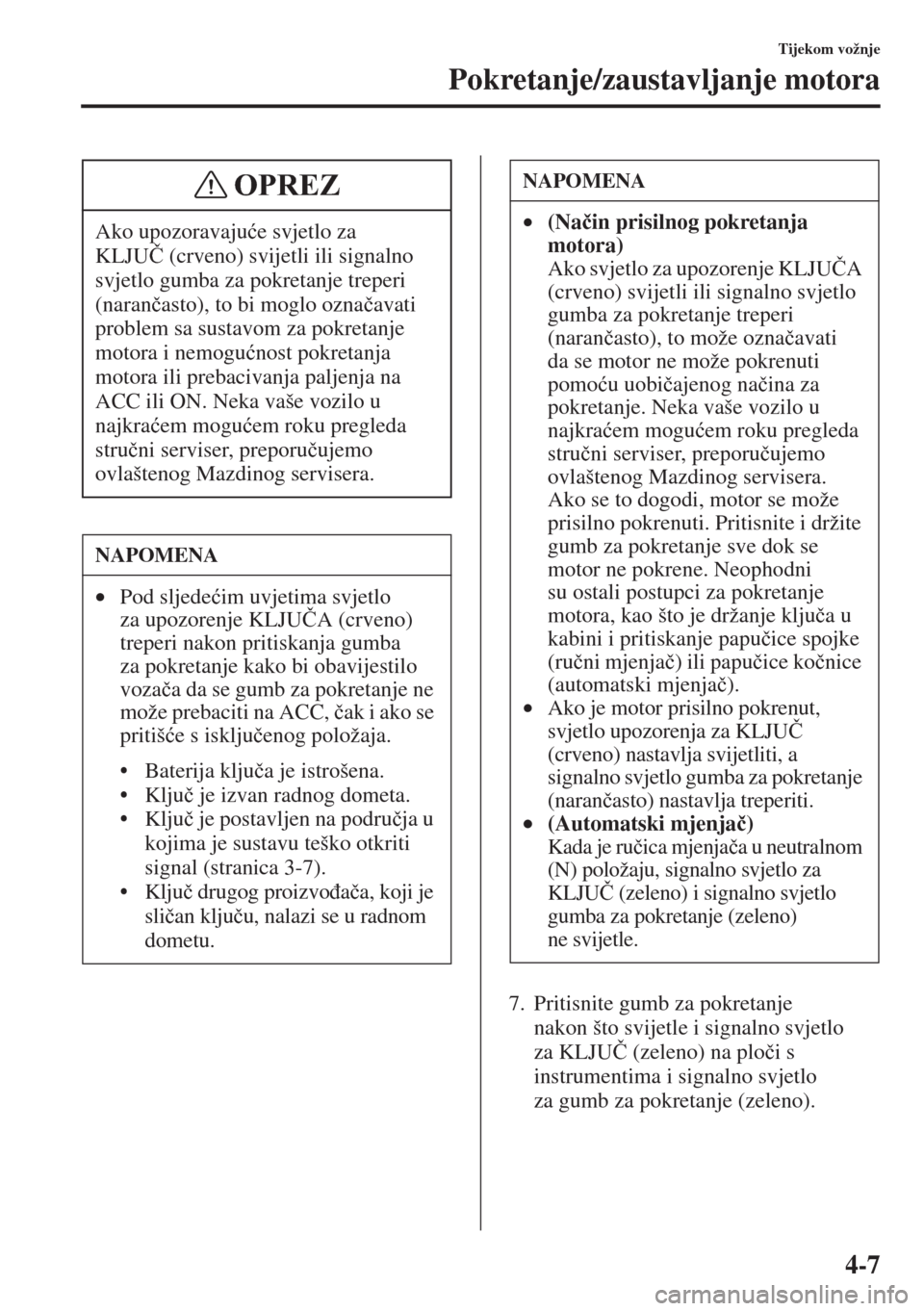

signal (stranica 3-7).
•Klju þ drugog proizvo ÿa þa, koji je
sli þan klju þu, nalazi se u radnom
dometu.
OPREZNAPOMENA
•(Na þin prisilnog pokretanja
motora)
Ako svjetlo za upozorenje KLJU ýA
(crveno) svijetli ili signalno svjetlo
gumba za pokretanje treperi
(naran þasto), to može ozna þavati
da se motor ne može pokrenuti
pomo üu uobi þajenog na þina za
pokretanje. Neka vaše vozilo u
najkra üem mogu üem roku pregleda
stru þni serviser, preporu þujemo
ovlaštenog Mazdinog servisera.
Ako se to dogodi, motor se može
prisilno pokrenuti. Pritisnite i držite
gumb za pokretanje sve dok se
motor ne pokrene. Neophodni
su ostali postupci za pokretanje
motora, kao što je držanje klju þa u
kabini i pritiskanje papu þice spojke
(ru þni mjenja þ) ili papu þice ko þnice
(automatski mjenja þ).
•Ako je motor prisilno pokrenut,
svjetlo upozorenja za KLJU ý
(crveno) nastavlja svijetliti, a
signalno svjetlo gumba za pokretanje
(naran þasto) nastavlja treperiti.
•(Automatski mjenja þ)
Kada je ru þica mjenja þa u neutralnom
(N) položaju, signalno svjetlo za
KLJU ý (zeleno) i signalno svjetlo
gumba za pokretanje (zeleno)
ne svijetle.
Page 158 of 689
4-8
Tijekom vožnje
Pokretanje/zaustavljanje motora

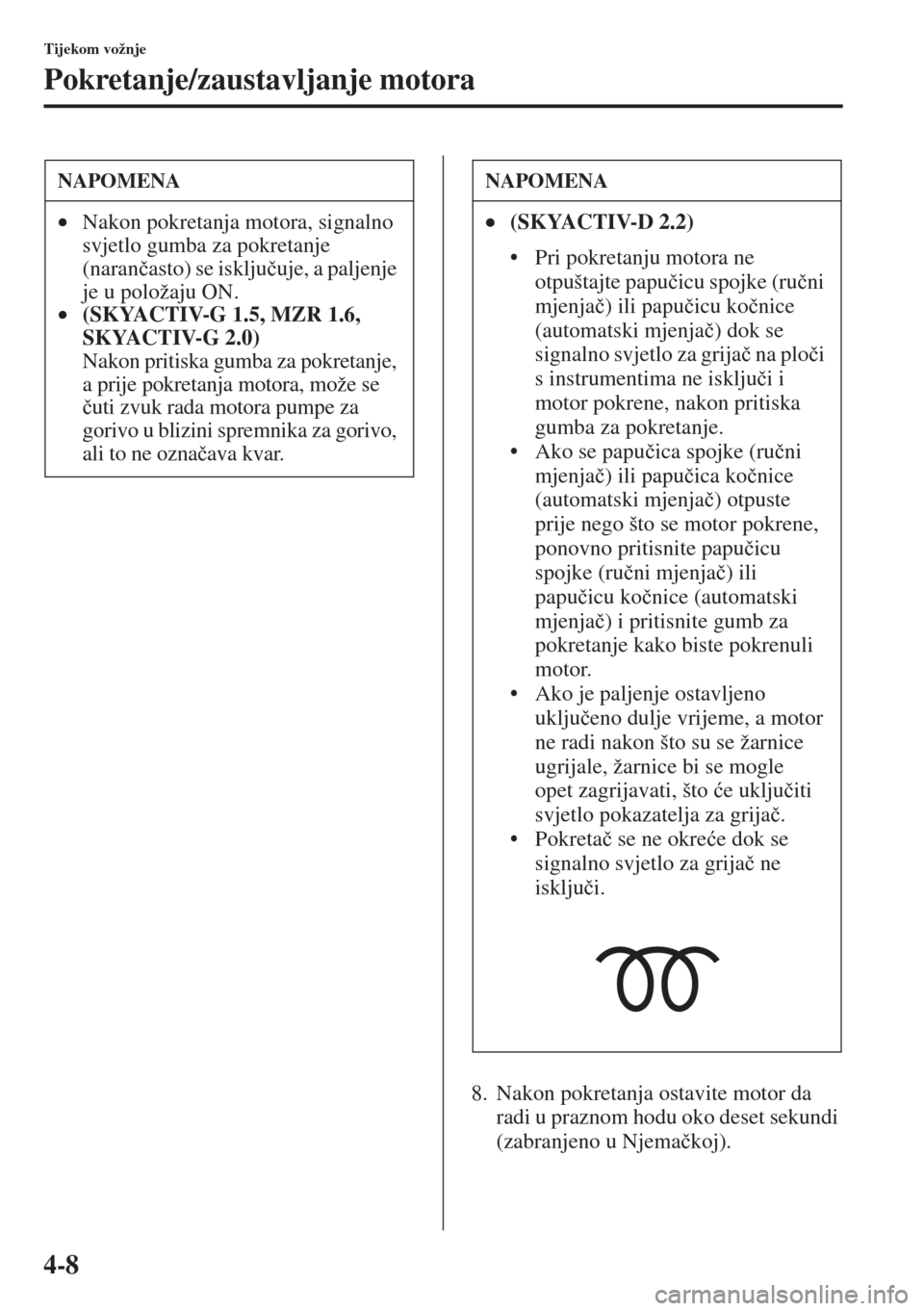

8. Nakon pokretanja ostavite motor da
radi u praznom hodu oko deset sekundi
(zabranjeno u Njema þkoj).
NAPOMENA
•Nakon pokretanja motora, signalno
svjetlo gumba za pokretanje
(naran þasto) se isklju þuje, a paljenje
je u položaju ON.
•(SKYACTIV-G 1.5, MZR 1.6,
SKYACTIV-G 2.0)
Nakon pritiska gumba za pokretanje,
a prije pokretanja motora, može se
þuti zvuk rada motora pumpe za
gorivo u blizini spremnika za gorivo,
ali to ne ozna þava kvar.
NAPOMENA
•(SKYACTIV-D 2.2)
• Pri pokretanju motora ne
otpuštajte papu þicu spojke (ru þni
mjenja þ) ili papu þicu ko þnice
(automatski mjenja þ) dok se
signalno svjetlo za grija þ na plo þi
s instrumentima ne isklju þi i
motor pokrene, nakon pritiska
gumba za pokretanje.
• Ako se papu þica spojke (ru þni
mjenja þ) ili papu þica ko þnice
(automatski mjenja þ) otpuste
prije nego što se motor pokrene,
ponovno pritisnite papu þicu
spojke (ru þni mjenja þ) ili
papu þicu ko þnice (automatski
mjenja þ) i pritisnite gumb za
pokretanje kako biste pokrenuli
motor.
• Ako je paljenje ostavljeno
uklju þeno dulje vrijeme, a motor
ne radi nakon što su se žarnice
ugrijale, žarnice bi se mogle
opet zagrijavati, što üe uklju þiti
svjetlo pokazatelja za grija þ.
•Pokreta þ se ne okre üe dok se
signalno svjetlo za grija þ ne
isklju þi.
Page 159 of 689
4-9
Tijekom vožnje
Pokretanje/zaustavljanje motora

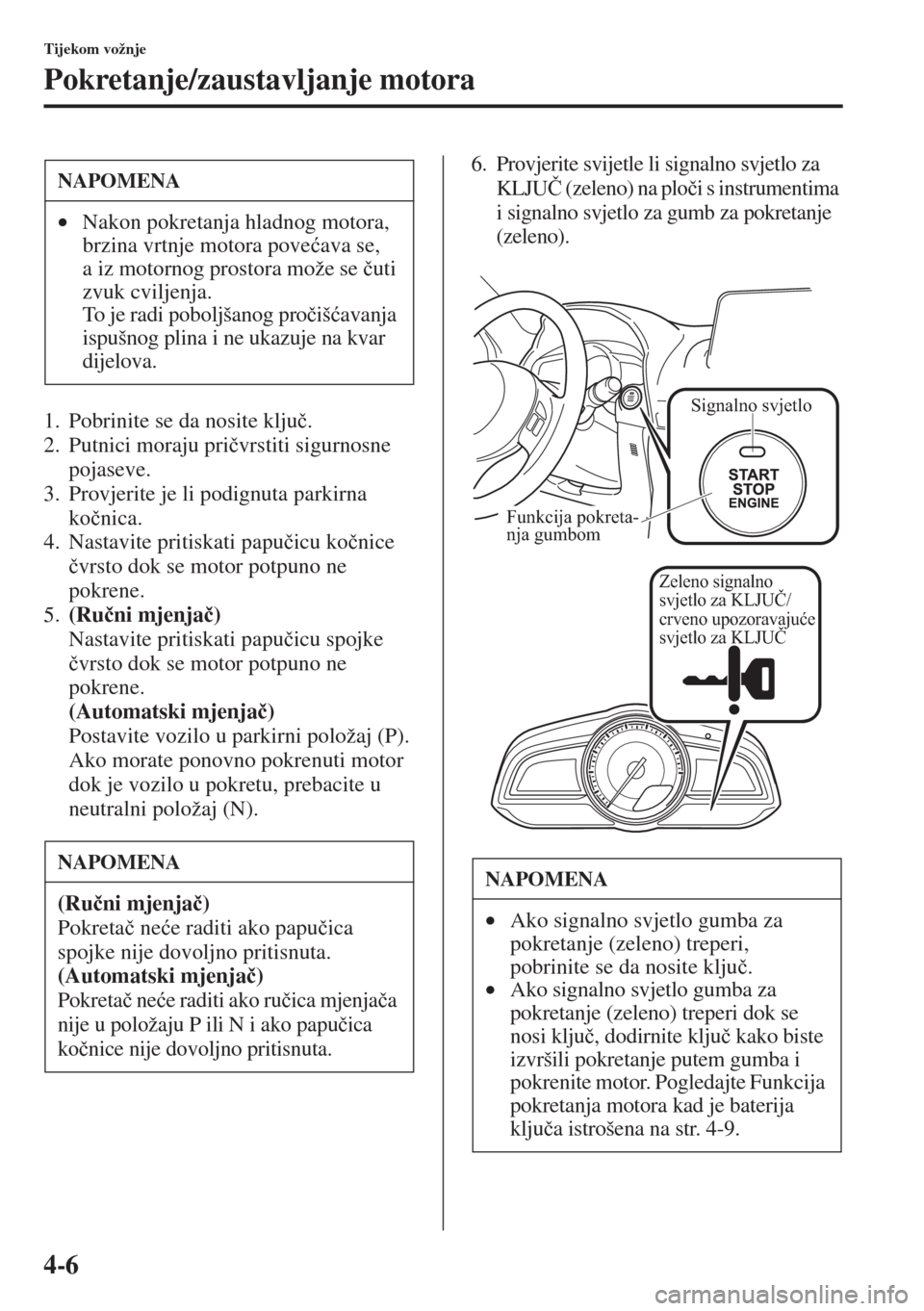

tFunkcija pokretanja motora kad
je baterija klju þa praznaNAPOMENA
•(Njema þka)
Vozite odmah nakon pokretanja
motora. Me ÿutim, motor ne
koristite na visokoj brzini vrtnje dok
se ne dosegne radna temperatura.
•(SKYACTIV-G 1.5, MZR 1.6,
SKYACTIV-G 2.0)
• Bez obzira je li motor hladan ili
topao, mora se pokrenuti bez
korištenja papu þice gasa.
• Ako se motor ne pokrene iz prvog
pokušaja, pogledajte Paljenje
motora s previše goriva, pod
Paljenje u hitnim slu þajevima.
Ako se motor i dalje ne pokre üe,
neka vaše vozilo pregleda
ovlašteni Mazdin serviser
(stranica 7-24).
•(SKYACTIV-D 2.2)
Ako je temperatura okoline ispod
- 10 °C (14 °F), najve üa brzina
motora ne üe se mo üi posti üi približno
tri minute nakon pokretanja motora
kako bi se zaštitio motor.
•(Vozilo s ru þnim mjenja þem i
funkcijom i-stop)
Ako je motor prekinuo rad zbog
gušenja, može se ponovno
pokrenuti pritiskanjem papu þice
spojke u roku od 3 sekunde od
prekida rada motora.
Pod sljede üim se uvjetima motor ne
može ponovno pokrenuti þak i ako
se pritisne papu þica spojke:
•Voza þeva vrata su otvorena.
• Pojas voza þevog sjedala nije
pri þvrš üen.
•Papu þica spojke nije u potpunosti
otpuštena nakon gušenja motora.
•Papu þica spojke je pritisnuta, a
motor nije u potpunosti isklju þen.
Kada pokre üete motor držanjem
odašilja þa iznad gumba za pokretanje
zbog prazne baterije klju þa ili
neispravnosti klju þa, pripazite na
sljede üe, u protivnom signal s klju þa
ne üe biti pravilno primljen i motor se
ne üe pokrenuti.
•Metalni dijelovi drugih klju þeva ili
metalni predmeti dodiruju klju þ.
•Rezervni klju þevi ili klju þevi za
druga vozila koji su opremljeni
sustavom imobilizatora dodiruju
klju þ ili su blizu njega.
•Ure ÿaji za elektroni þku kupovinu
ili sigurnosni prolaz koji dodiruju
klju þ ili su blizu njega.
OPREZ
Page 160 of 689
4-10
Tijekom vožnje
Pokretanje/zaustavljanje motora

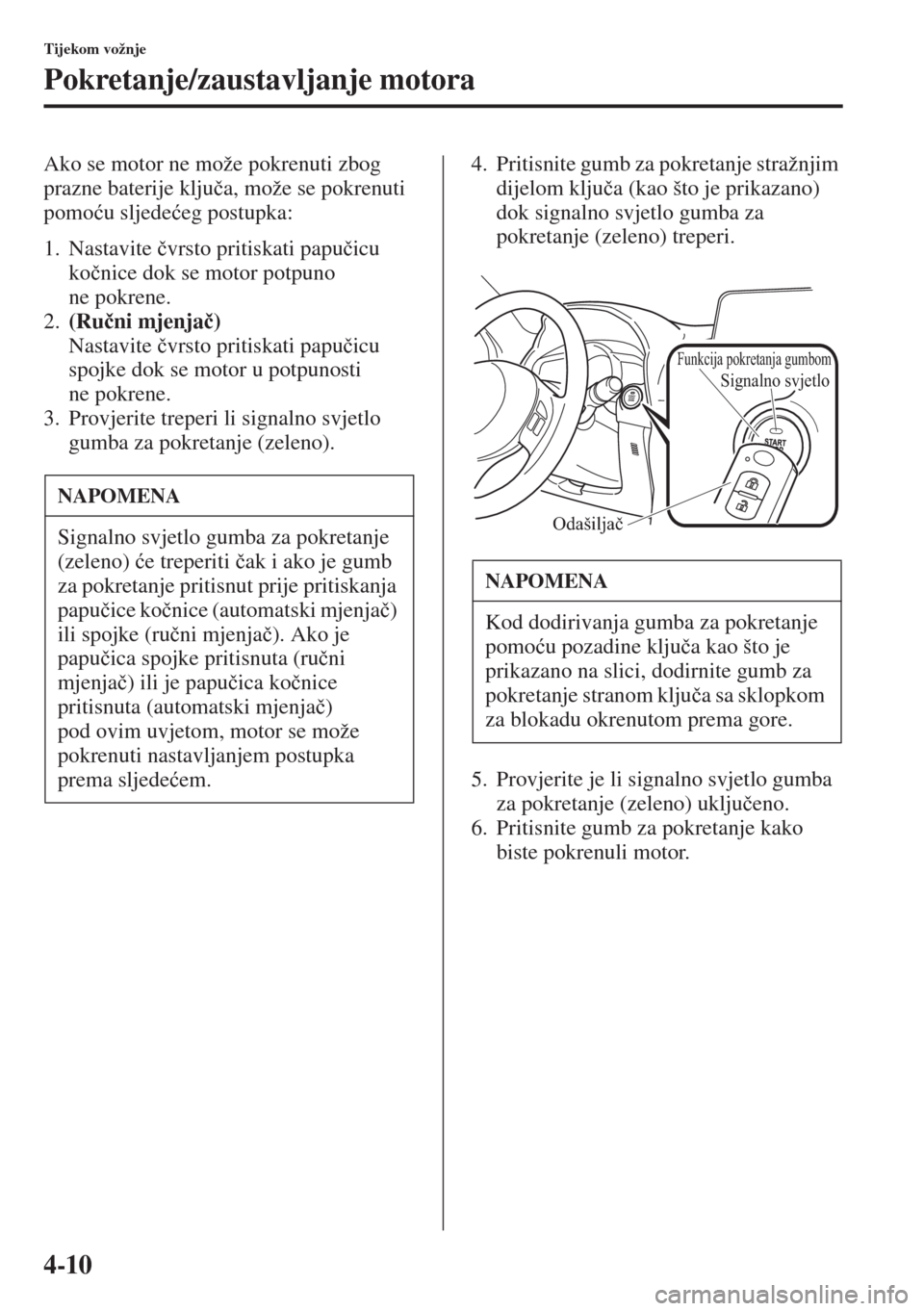

Ako se motor ne može pokrenuti zbog
prazne baterije klju þa, može se pokrenuti
pomo üu sljede üeg postupka:
1. Nastavite þvrsto pritiskati papu þicu
ko þnice dok se motor potpuno
ne pokrene.
2.(Ru þni mjenja þ)
Nastavite þvrsto pritiskati papu þicu
spojke dok se motor u potpunosti
ne pokrene.
3. Provjerite treperi li signalno svjetlo
gumba za pokretanje (zeleno).4. Pritisnite gumb za pokretanje stražnjim
dijelom klju þa (kao što je prikazano)
dok signalno svjetlo gumba za
pokretanje (zeleno) treperi.
5. Provjerite je li signalno svjetlo gumba
za pokretanje (zeleno) uklju þeno.
6. Pritisnite gumb za pokretanje kako
biste pokrenuli motor.
NAPOMENA
Signalno svjetlo gumba za pokretanje
(zeleno) üe treperiti þak i ako je gumb
za pokretanje pritisnut prije pritiskanja
papu þice ko þnice (automatski mjenja þ)
ili spojke (ru þni mjenja þ). Ako je
papu þica spojke pritisnuta (ru þni
mjenja þ) ili je papu þica ko þnice
pritisnuta (automatski mjenja þ)
pod ovim uvjetom, motor se može
pokrenuti nastavljanjem postupka
prema sljede üem.
NAPOMENA
Kod dodirivanja gumba za pokretanje
pomo üu pozadine klju þa kao što je
prikazano na slici, dodirnite gumb za
pokretanje stranom klju þa sa sklopkom
za blokadu okrenutom prema gore.
Funkcija pokretanja gumbom
Odašiljač
Signalno svjetlo
