8–25
Informatie voor de eigenaar

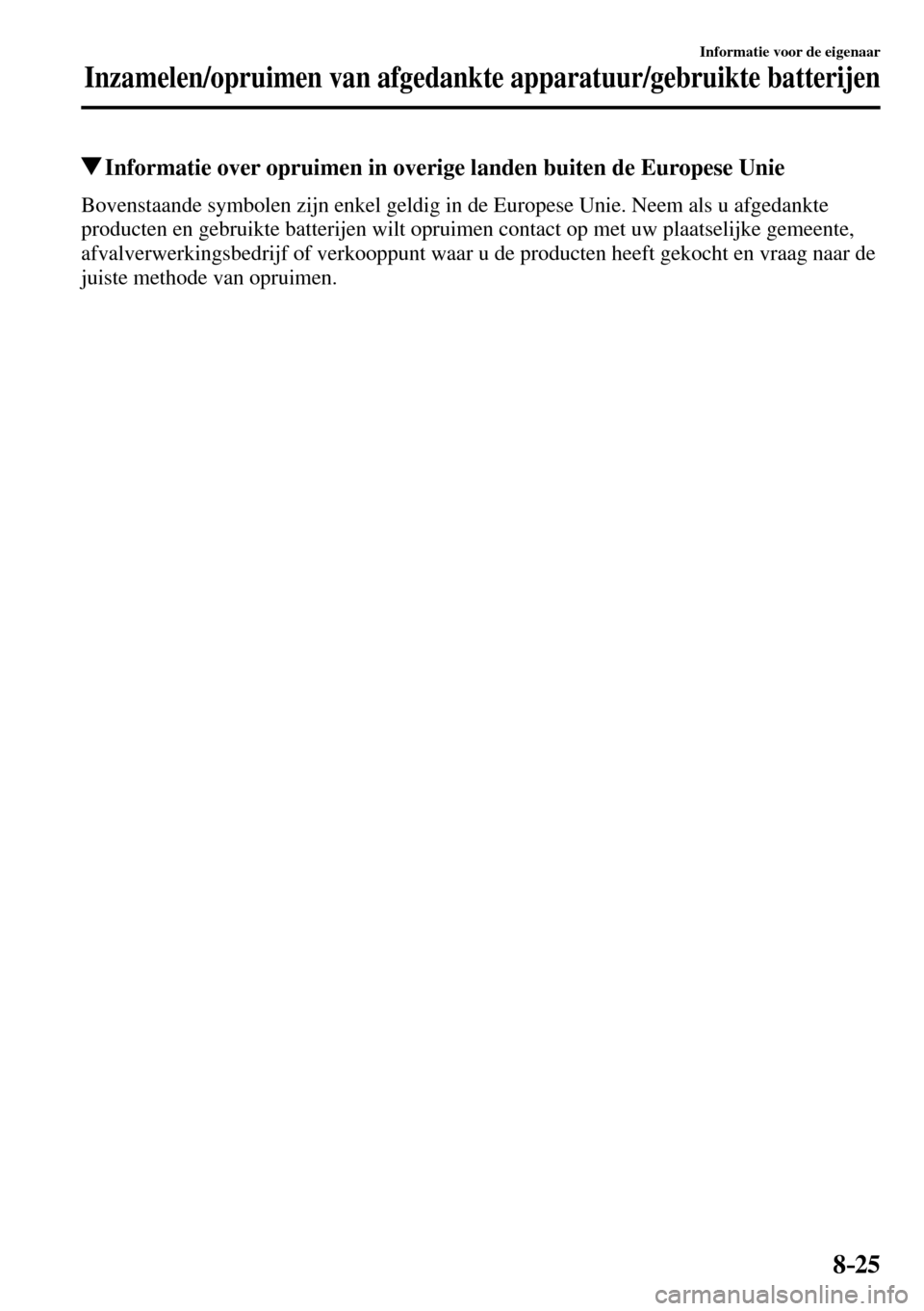

Inzamelen/opruimen van afgedankte apparatuur/gebruikte batterijen
Informatie over opruimen in overige landen buiten de Europese Unie
Bovenstaande symbolen zijn enkel geldig in de Europese Unie. Neem als u afgedankte
producten en gebruikte batterijen wilt opruimen contact op met uw plaatselijke gemeente,
afvalverwerkingsbedrijf of verkooppunt waar u de producten heeft gekocht en vraag naar de
juiste methode van opruimen.


8–26
NOTITIES


9–1 9–1
9Technische gegevens
Technische informatie over uw Mazda.
Identi¿ catienummers ......................................................................... 9-2
Voertuiginformatielabels ............................................................... 9-2
Technische gegevens ........................................................................... 9-5
Technische gegevens ..................................................................... 9-5
Gebruikersinstellingen .................................................................... 9-17
Gebruikersinstellingen ................................................................ 9-17


9–2
Technische gegevens
Identi¿ catienummers
Voertuiginformatielabels
Voertuig-identi¿ catienummer
(Zuid-Afrika, Vereniging van
Arabische Golfstaten)
Met het voertuig-identi¿ catienummer
wordt uw voertuig wettelijk
geïdenti¿ ceerd. Het nummer staat op
een plaatje dat bevestigd is aan het
ventilatiekastpaneel aan de linkerhoek van
het instrumentenpaneel. Dit plaatje is door
de voorruit gemakkelijk zichtbaar.
Modelplaatje
Chassisnummer/Voertuig-
identi¿ catienummer (Ierland,
Kazachstan, Wit Rusland,
Rusland, Verenigd Koninkrijk)
Chassisnummer
Open het deksel aangegeven in de
afbeelding voor het controleren van het
chassisnummer.
Voertuig-identi¿ catienummer


9–3
Technische gegevens
Identi¿ catienummers
Informatielabel voor
uitlaatgasreiniging (Filippijnen)
Bandenspanningslabel
Model met links stuur
T y p e A
T y p e B
Model met rechts stuur


9–4
Technische gegevens
Identi¿ catienummers
Motornummer
MZR 1.6
Voorwaarts
SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-G 2.5
Voorwaarts
SKYACTIV-D 1.5
Voorwaarts
SKYACTIV-D 2.2
Voorwaarts
Voertuiginformatieplaatje
(Vereniging van Arabische
Golfstaten)
Op dit plaatje wordt het productiejaar en
de maand aangegeven.


9–5
Technische gegevens
Technische gegevens
Technische gegevens
Motor
Benzinemotor
Onderwerp Technische gegevens
MZR 1.6
Type DOHC-16V in lijn, 4 cil.
Boring x slag 78,0 × 83,6 mm
Cilinderinhoud 1598 cc
Compressieverhouding 10,0
Onderwerp Technische gegevens
SKYACTIV-G 1.5 SKYACTIV-G 2.0 SKYACTIV-G 2.5
Type DOHC-16V in lijn, 4 cil.
Boring x slag 74,5 × 85,8 mm 83,5 × 91,2 mm 89,0 × 100 mm
Cilinderinhoud 1496 cc 1998 cc 2488 cc
Compressieverhouding 13,0/14,0 13,0
Vereniging van Arabische Golfstaten
Onderwerp Technische gegevens
MZR 1.6 SKYACTIV-G 20
Sedan Hatchback Sedan Hatchback
Maximum motorvermogen/aantal
omwentelingen 77 kW/6000 omw/min 114 kW/6000 omw/min
Maximum motorkoppel/aantal
omwentelingen 143 N•m/4000 omw/min 200 N•m/4000 omw/min
Maximum snelheid 176 km/h 173 km/h 202 km/h 197 km/h
Dieselmotor
Onderwerp Technische gegevens
SKYACTIV-D 1.5 SKYACTIV-D 2.2
Type DOHC-16V in lijn, 4 cil. DOHC-16V in lijn, 4 cil.
Boring x slag 76,0 × 82,6 mm 86,0 × 94,3 mm
Cilinderinhoud 1499 cc 2191 cc
Compressieverhouding 14,8 14,0


9–6
Technische gegevens
Technische gegevens
Elektrische systeem
A c c u
Classi¿ catie Technische gegevens
MZR 1.6, SKYACTIV-G 1.5,
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Q-85 *1
12V-55Ah/20UUR *2 , 12V-60Ah/20UUR *2 , of 12V-65Ah/20UUR *2
SKYACTIV-D 1.5 S-95 *1
SKYACTIV-D 2.2 T-110 *1
*1 Q-85, S-95 of T-110 is bestemd voor het i-stop systeem (FOR STOP & START)/i-ELOOP systeem. Voor de
juiste werking van het i-stop systeem (FOR STOP & START)/i-ELOOP systeem mag enkel gebruik gemaakt
worden van Q-85, S-95 of T-110. Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda
reparateur voor bijzonderheden.
*2 Niet voor i-stop systeem/i-ELOOP systeem.
Bougie
Classi¿ catie Technische gegevens
MZR 1.6 Originele Mazda bougie BP01-18-110, BP02-18-110, BP13-18-110-A,
BPY1-18-110, of BPY2-18-110
SKYACTIV-G 1.5,
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Originele Mazda
bougie
*1 PE5R-18-110 of PE5S-18-110
*1 De bougies zorgen er voor dat de SKYACTIV-G optimale prestaties kan leveren. Raadpleeg een deskundige
reparateur, bij voorkeur een of¿ ciële Mazda reparateur voor bijzonderheden.
OPGELET
Gebruik voor het reinigen van iridium bougies geen draadborstel. De ¿ jne deeltjeslaag op
de iridiumlegering en de platina punten kunnen beschadigd worden.


9–7
Technische gegevens
Technische gegevens
Aanbevolen smeermiddelen
Motorolie *1 Europa Behalve Europa
MZR 1.6 Aanbevolen olies *2 Oliekwaliteit
Originele Mazda Olie Ultra 5W-30
API SG/SH/SJ/SL/SM/SN of
ILSAC GF-II/GF-III/GF-IV/GF-V Originele Mazda Olie 10W-40
Originele Mazda Olie Supra 0W-20
Originele Mazda Olie Supra 0W-30
Alternatieve oliekwaliteit
*3
API SL/SM/SN *4 of ACEA
A3/A5 5W-20
10W-40
5W-30
0W-30
0W-20
SKYACTIV-G 1.5,
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Aanbevolen olies
*2 Oliekwaliteit
Originele Mazda Olie Supra 0W-20
API SG/SH/SJ/SL/SM/SN of
ILSAC GF-II/GF-III/GF-IV/GF-V Originele Mazda Olie Ultra 5W-30
Alternatieve oliekwaliteit
*3
API SL/SM/SN *4 of ACEA
A3/A5 0W-20
5W-30
SKYACTIV-D 1.5,
SKYACTIV-D 2.2 Aanbevolen olies
*2 Oliekwaliteit
Originele Mazda Olie Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Originele Mazda Olie Ultra DPF 5W-30
Alternatieve oliekwaliteit
*3
ACEA C3 0W-30
5W-30
*1 Zie de aanbevolen SAE viscositeitnummers op pagina 6-26 .
*2 Originele Mazda olie is speciaal bestemd/getest voor de respectievelijke motor. Voor optimale prestaties wordt
het aanbevolen altijd gebruik te maken van originele Mazda olie.
*3 Als er geen originele Mazda olie beschikbaar is, kunt u ook gebruik maken van alternatieve olie die
overeenkomt met de aangegeven speci¿ catie.
*4 Gebruik API SM/SN in Kazachstan.


9–8
Technische gegevens
Technische gegevens
Gebruik geen olie die niet voldoet aan de hierboven vermelde speci¿ caties of vereisten.
Gebruik van ongeschikte olie kan motorschade veroorzaken welke niet door de Mazda
garantie wordt gedekt.
Smeermiddel Classi¿ catie
Handgeschakelde
versnellingsbakolie API Service GL-4
SAE 75W-80
Automatische
transmissievloeistof MZR 1.6 Originele Mazda Olie ATF M-V
SKYACTIV-G 1.5, SKYACTIV-G
2.0, SKYACTIV-G 2.5,
SKYACTIV-D 1.5, SKYACTIV-D
2.2 Originele Mazda Olie ATF-FZ
Rem/koppelingsvloeistof SAE J1703 of FMVSS116 DOT-3 of DOT-4
Inhouden
(Hoeveelheden zijn bij benadering)
Onderwerp Inhoud
Motorolie MZR 1.6 Met vernieuwing olie¿ lter 3,9 liter
Zonder vernieuwing olie¿ lter 3,7 liter
SKYACTIV-G 1.5 Met vernieuwing olie¿ lter 4,2 liter
Zonder vernieuwing olie¿ lter 3,9 liter
SKYACTIV-G 2.0 Met vernieuwing olie¿ lter 4,2 liter
Zonder vernieuwing olie¿ lter 4,0 liter
SKYACTIV-G 2.5 Met vernieuwing olie¿ lter 4,5 liter
Zonder vernieuwing olie¿ lter 4,3 liter
SKYACTIV-D 1.5 Met vernieuwing olie¿ lter 5,1 liter
Zonder vernieuwing olie¿ lter 4,7 liter
SKYACTIV-D 2.2 Met vernieuwing olie¿ lter 5,1 liter
Zonder vernieuwing olie¿ lter 4,8 liter
