Ændring af temperaturenheden i
visningen af udendørstemperatur
Udendørstemperaturenheden kan skiftes
mellem Celsius og Fahrenheit vha.
følgende procedure.
(Biler med type C/D)
Indstillinger kan ændres vha.
midterdisplayet.
Se afsnittet "Tilpasningsmuligheder" på
side 9-17.
(Biler uden type C/D)
1. Tryk på knappen INFO, mens
tændingen står på OFF, og fortsæt med
at trykke på knappen INFO i 5
sekunder eller længere, mens du skifter
tændingen til ON. Displayet med
udendørstemperatur blinker.
2. Tryk på INFO-kontakten for at vælge
udendørstemperaturenhed.
3. Tryk og hold på knappen INFO i 3
sekunder eller længere, mens displayet
med udendørstemperatur blinker.
Displayet med udendørstemperatur
tændes.
BEMÆRK
Når den temperaturenhed, der er
angivet i visningen af
udendørstemperatur ændres, ændres
den temperaturenhed, der er angivet i
motorkølevæskemålerens display,
sammen med den.
Advarsel for udendørstemperatur*
Når den omgivende temperatur er lav,
blinker indikatoren, og der lyder en
advarselslyd for at advare føreren om
risikoen for isglatte veje.
Hvis den omgivende temperatur er lavere
end ca. 4 °C, blinker visningen af
omgivende temperatur og mærket
i ca.
10 sekunder, og der lyder en advarselslyd
én gang.
BEMÆRK
Hvis den omgivende temperatur er
lavere end -20 °C, aktiveres biplyden
ikke. Dog tændes mærket
.
ttVisning af afstand til tom tank
Dette viser den anslåede afstand, bilen kan
tilbagelægge med den resterende mængde
brændstof baseret på
brændstoføkonomien.
Afstanden til tom tank beregnes og vises
hvert sekund.

Under kørsel
Instrumentpanel og display
4-34*Visse modeller.

BEMÆRK
•Selvom visningen af afstand til tom
tank angiver, at der er tilstrækkeligt
meget brændstof til at køre den
resterende afstand, bør der påfyldes
brændstof snarest muligt, hvis
brændstofniveauet er meget lavt, eller
advarslen for lavt brændstofniveau
tændes.
•Visningen ændres ikke, medmindre
der påfyldes mere end ca. 9 l
brændstof.
•Afstand til tom tank er den anslåede
resterende distance, som bilen køres,
før alle gradueringsmærkerne i
brændstofmåleren, som angiver
resterende brændstof, er væk.
•Hvis der ikke findes nogen
oplysninger om tidligere
brændstoføkonomi, f.eks. lige efter
køb af bilen, eller oplysningerne blev
slettet, ved at batterikablerne blev
frakoblet, kan den faktiske afstand i
forhold til tom/rækkevide afvige fra
det angivne mængde.
tTilstand for gennemsnitlig
brændstoføkonomi
Displayet viser den gennemsnitlige
brændstoføkonomi ved at beregne det
samlede brændstofforbrug og den samlede
tilbagelagte afstand, siden bilen blev købt,
batteriet blev tilsluttet efter at have været
afmonteret, eller dataene blev nulstillet.
Den gennemsnitlige brændstoføkonomi
beregnes og vises hvert minut.

Dataene kan nulstilles ved at holde
INFO-knappen inde i mere end 1,5
sekunder. Når der trykkes på knappen
INFO, vises - - - l/100 km i cirka ét minut,
før brændstoføkonomien genberegnes og
vises.
tTilstand for aktuel
brændstoføkonomi
Dette viser den aktuelle
brændstoføkonomi ved at beregne
brændstofforbruget og den tilbagelagte
afstand.
Den aktuelle brændstoføkonomi beregnes
og vises hvert 2. sekund.

Når hastigheden sænkes til ca. 5 km/t,
vises - - - L/100 km.
Under kørsel
Instrumentpanel og display
4-35

tLDWS-display
Viser den aktuelt indstillede systemstatus.

Se "Lane Departure Warning System
(LDWS)" på side 4-112.
ttVisning af Lane-keep Assist System
(LAS) og Lane Departure Warning
System (LDWS)
Viser systemstatus.

Visning af Lane-keep Assist System
(LAS) og Lane Departure Warning System
(LDWS) på side 4-153.
ttDisplay til indstilling af fartpilotens
hastighed
Bilens forudindstillede hastighed vha.
fartpiloten vises.

Under kørsel
Instrumentpanel og display
4-36

tAdvarsel (displayindikation)
Der vises en meddelelse for at give brugeren besked om systemets driftsstatus og
fejlfunktioner eller unormale tilstande.
Hvis advarselslampen tændes/blinker samtidigt, eller der vises et symbol på displayet, skal
du kontrollere oplysninger om advarselslampen eller symbolet. (side 4-41)
Når der kun vises en meddelelse, skal du se afsnittet "Meddelelse på
multiinformationsdisplayet". (side 7-44)
Under kørsel
Instrumentpanel og display
4-37

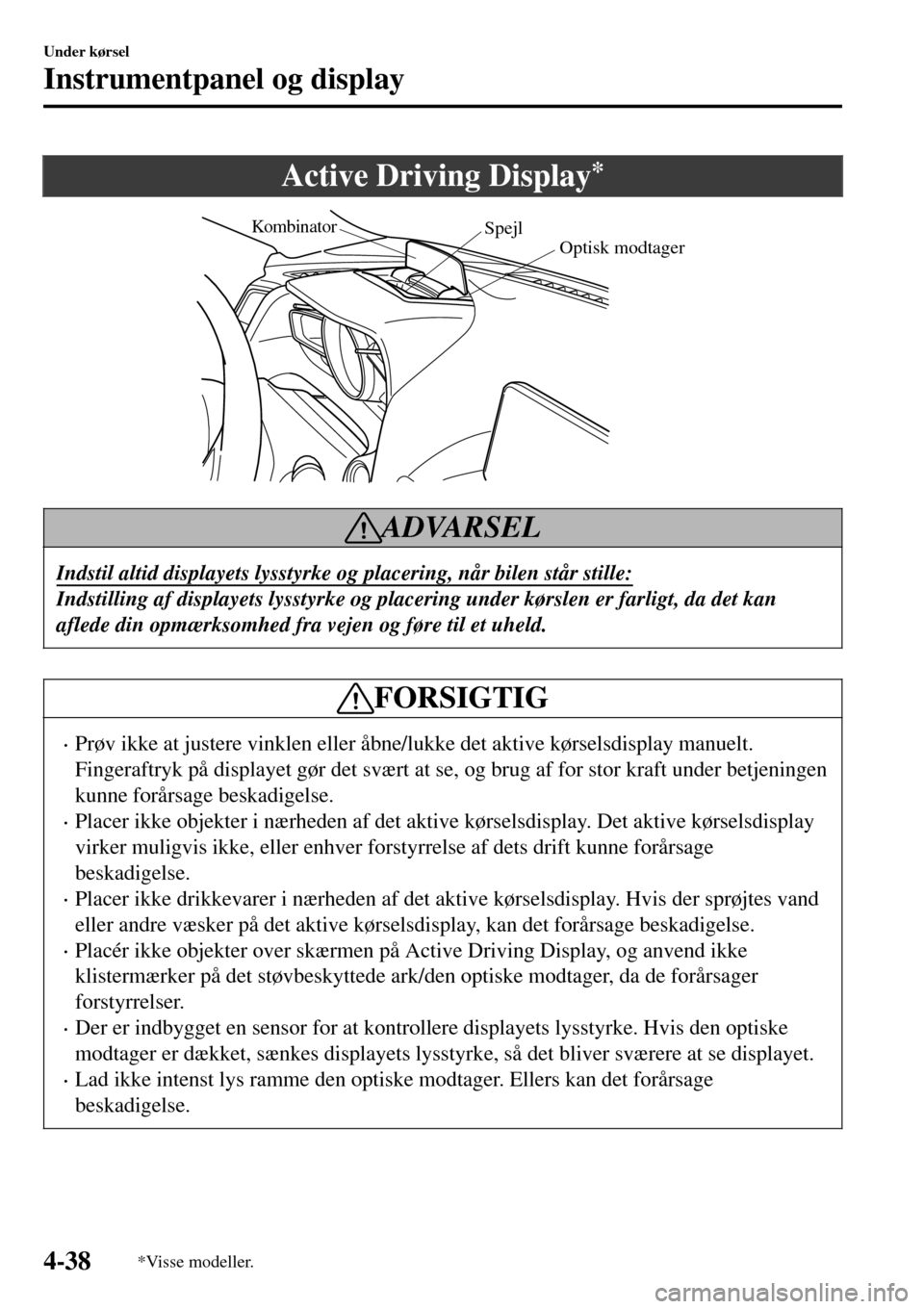

Active Driving Display*
Optisk modtager SpejlKombinator
ADVARSEL
Indstil altid displayets lysstyrke og placering, når bilen står stille:
Indstilling af displayets lysstyrke og placering under kørslen er farligt, da det kan
aflede din opmærksomhed fra vejen og føre til et uheld.
FORSIGTIG
•Prøv ikke at justere vinklen eller åbne/lukke det aktive kørselsdisplay manuelt.
Fingeraftryk på displayet gør det svært at se, og brug af for stor kraft under betjeningen
kunne forårsage beskadigelse.
•Placer ikke objekter i nærheden af det aktive kørselsdisplay. Det aktive kørselsdisplay
virker muligvis ikke, eller enhver forstyrrelse af dets drift kunne forårsage
beskadigelse.
•Placer ikke drikkevarer i nærheden af det aktive kørselsdisplay. Hvis der sprøjtes vand
eller andre væsker på det aktive kørselsdisplay, kan det forårsage beskadigelse.
•Placér ikke objekter over skærmen på Active Driving Display, og anvend ikke
klistermærker på det støvbeskyttede ark/den optiske modtager, da de forårsager
forstyrrelser.
•Der er indbygget en sensor for at kontrollere displayets lysstyrke. Hvis den optiske
modtager er dækket, sænkes displayets lysstyrke, så det bliver sværere at se displayet.
•Lad ikke intenst lys ramme den optiske modtager. Ellers kan det forårsage
beskadigelse.
Under kørsel
Instrumentpanel og display
4-38*Visse modeller.

BEMÆRK
•Det kan være svært at se displayet, hvis du bærer polariserede solbriller. Tag dine
polariserede solbriller af, eller justér lysstyrken.
•Hvis batteriet er blevet fjernet og sat i igen, eller batterispændingen er lav, kan den
justerede position variere.
•Det kan være svært at se displayet, eller det er midlertidigt påvirket af vejrforhold som
regn, sne, lys og temperatur.
•Hvis audiosystemet fjernes, kan det aktive kørselsdisplay ikke betjenes.
På det aktive kørselsdisplay vises følgende oplysninger:
•Betjeningsbetingelser og advarsler for Blind Spot Monitoring (BSM)
Se "Blind Spot Monitoring (BSM)" på side 4-118.
•Advarsler for Distance Recognition Support System (DRSS)
Se "Hjælpesystem til afstandsgenkendelse (DRSS)" på side 4-132.
•Trafiktegn og advarsler for Traffic Sign Recognition System (TSR)
Se Traffic Sign Recognition System (TSR) på side 4-125.
•Mazda Radar Cruise Control (MRCC) – betjeningsbetingelser og advarsler
Se "MRCC-systemet (Mazda Radar Cruise Control)" på side 4-141.
•Advarsel for advarselssystem til vognbaneskift (LDWS)
Se "Lane Departure Warning System (LDWS)" på side 4-112.
•Betjeningsbetingelser og advarsler for Lane-keep Assist System (LAS) og Lane Departure
Warning System (LDWS)
Visning af Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
på side 4-153.
•Advarsler for Advanced Smart City Brake Support (Advanced SCBS)
Se afsnittet "Advanced Smart City Brake Support (Advanced SCBS)" på side 4-173.
•Advarsler for Smart City Brake Support [Fremad] (SCBS F)
Se afsnittet "Smart City Brake Support [Fremad] (SCBS F)" på side 4-178.
•Advarsler for Smart City Brake Support [Bakkørsel] (SCBS R)
Se afsnittet "Smart City Brake Support [Bakkørsel] (SCBS R)" på side 4-183.
•Advarsler for Smart Brake Support (SBS)
Se afsnittet "Smart bremsehjælp (SBS)" på side4-189.
•Justerbar hastighedsbegrænser – betjeningsbetingelser og advarsler
Se afsnittet "Justerbar hastighedsbegrænser" på side 4-166.
Under kørsel
Instrumentpanel og display
4-39

•Advarsler for Driver Attention Alert (DAA)
Se Driver Attention Alert (DAA) på side 4-134.
•Betjeningsbetingelser for fartpilot
Se afsnittet "Fartpilot" på side 4-203.
•Navigationsvejledning (biler med navigationssystem)
•Indikator for hastighedsgrænse (biler med navigationssystem)
•Kørehastighed
Hver indstilling/justering af Active Driving Display kan udføres på midterdisplayet.
1. Tryk på ikonet
på startskærmen, og få vist skærmen Indstillinger.
2. Vælg fanen AD-disp.
3. Vælg det ønskede punkt, og foretage indstillingen/justeringen.
•Metode til justering af skærmens lysstyrke (automatisk/manuelt)
•Indledende indstillinger for skærmens lysstyrke (automatisk justering er valgt)
•Justering af skærmens lysstyrke (manuel justering er valgt)
•Displayposition for Active Driving Display (displayhøjde)
•Justering af vinklen af Active Driving Display (korrektion af displayvinkel)
•Kombinationen af vejnavnsvisning, vognbanevejledning og sving-for-sving (TBT) kan
ændres. (navigationsvejledning)
•Active Driving Display TIL/FRA (indikation)
•Nulstil indstillinger (nulstil)
BEMÆRK
Vejnavnet vises muligvis ikke, afhængigt af marked og område.
Under kørsel
Instrumentpanel og display
4-40

Advarselslamper og indikatorer
Instrumentgruppen afhænger af modellen og specifikationerne.
Advarselslamper/indikatorer vises i et eller flere markerede områder Ty p e A
Type B
Type C
Midten af instrumentpanelet(Type med digital
hastighedsmåler)
(Type med analog hastighedsmåler
(med omdrejningstæller))
(Type med analog hastighedsmåler
(uden omdrejningstæller)) Instrumentgruppe
Under kørsel
Instrumentpanel og display
4-41

tAdvarselslamper
Disse lamper tændes eller blinker for at give brugeren besked om systemets driftsstatus eller
om evt. systemfejl.
SignalAdvarselSide
Advarselslampe for bremsesystem*1*27-32
Advarselslampe for ABS-systemet*1
Advarselslampe for elek-
tronisk bremsekraftforde-
ling 7-32,
Advarselslampe for
ABS-systemet 7-35
Advarselslampe for ladesystem*17-32
Advarselslampe for motorolie*17-32
(Rød)Advarselslampe for høj kølervæsketemperatur
*17-32
(Orange)
*Advarselslampe for i-stop*17-35
Advarselslampe for fejl i servostyring*17-32
Hovedadvarselslampe*17-35
*Advarselslampe for elektrisk parkeringsbremse*17-35
Indikator for motorkontrol*17-35
Advarselslampe for automatgear*17-35
Advarselslampe for airbag-/seleforstrammersystem*17-35
*Advarselslampe for system til overvågning af dæktryk*1Blinkende 7-35, lyser
7-40
(Rød)Advarselslampe for nøgle
*1Fejlfunktion 7-35,
Undtagen fejlfunktion
7-40
(Orange)
*Advarselslampe for adaptive LED-forlygter*17-35
Under kørsel
Instrumentpanel og display
4-42*Visse modeller.

SignalAdvarselSide
(Orange)
*Advarselslampe for MRCC-systemet (Mazda Radar Cruise Con-
trol)7-35
*Advarselslampe for Lane Departure Warning System (LDWS)*17-35
*Advarselslampe for Lane-keep Assist System (LAS) og Lane De-
parture Warning System (LDWS)*17-35
*Advarselslampe for LED-forlygter*17-35
(Orange)
*Advarselslampe for Smart Brake Support/Smart City Brake Sup-
port (SBS/SCBS)*17-40
Advarselslampe for lavt brændstofniveau 7-40
*Advarselslampe for 120 km/t.*17-40
Advarselslampe sele (forsæde) 7-40
(Rød)Advarselslampe for sele (bagsæde) 7-40
*Advarselslampe for lavt sprinklervæskeniveau7-40
*Advarselslampe for åbne døre7-40
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder
senere, eller når motoren startes. Hvis lampen ikke tændes, eller den forbliver tændt,
skal du få bilen efterset hos en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
*2 Lampen tændes kontinuerligt, når parkeringsbremsen aktiveres.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-43
