instrument panel MAZDA MODEL 3 HATCHBACK 2016 Instruktionsbog (in Danish)

9Active Driving Display.......................................................................................... side 4-38
0Tripcomputer og INFO-kontakt............................................................................. side 4-29
AHastighedsenhedsvælger........................................................................................ side 4-24
tSpeedometer
Speedometeret angiver bilens hastighed.
tHastighedsenhedsvælger
(instrumentgruppe af type A)
*
I nogle lande skal du muligvis skifte
hastighedsenheder mellem km/t og mph.
Tryk på hastighedsenhedsvælgeren i 1,5
sekunder eller mere.
Hastighedsenhederne for speedometeret
skifter mellem km/t og mph.

Speedometer
Hastighedsenhedsvælger
ttKilometertæller, triptæller og
triptællervælger
Displayet kan skiftes fra kilometertæller til
triptæller A og B og tilbage til
kilometertæller ved at trykke på
vælgerknappen, når en af dem vises. Den
valgte indstilling vises på displayet.
Ty p e A / t y p e B

Tryk på vælgerknappen Tryk på vælgerknappen
Tryk på vælgerknappen Kilometertæller
Triptæller A
Triptæller BVælgerknap
Under kørsel
Instrumentpanel og display
4-24*Visse modeller.

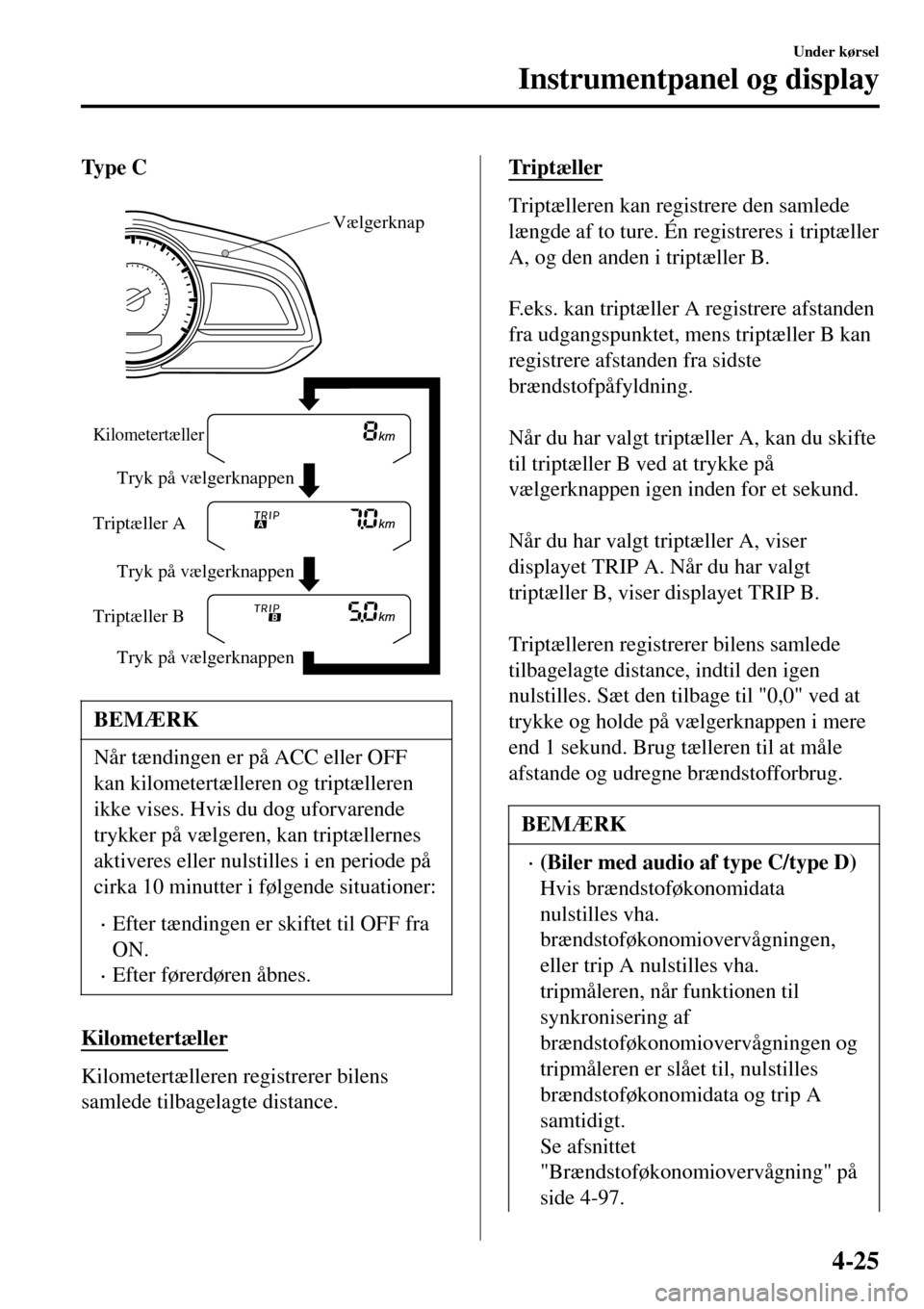

Ty p e C

Vælgerknap
Tryk på vælgerknappen Tryk på vælgerknappen
Tryk på vælgerknappen
Kilometertæller
Triptæller A
Triptæller B
BEMÆRK
Når tændingen er på ACC eller OFF
kan kilometertælleren og triptælleren
ikke vises. Hvis du dog uforvarende
trykker på vælgeren, kan triptællernes
aktiveres eller nulstilles i en periode på
cirka 10 minutter i følgende situationer:
•Efter tændingen er skiftet til OFF fra
ON.
•Efter førerdøren åbnes.
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Triptælleren kan registrere den samlede
længde af to ture. Én registreres i triptæller
A, og den anden i triptæller B.

F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.

Når du har valgt triptæller A, kan du skifte
til triptæller B ved at trykke på
vælgerknappen igen inden for et sekund.

Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.

Triptælleren registrerer bilens samlede
tilbagelagte distance, indtil den igen
nulstilles. Sæt den tilbage til "0,0" ved at
trykke og holde på vælgerknappen i mere
end 1 sekund. Brug tælleren til at måle
afstande og udregne brændstofforbrug.
BEMÆRK
•(Biler med audio af type C/type D)
Hvis brændstoføkonomidata
nulstilles vha.
brændstoføkonomiovervågningen,
eller trip A nulstilles vha.
tripmåleren, når funktionen til
synkronisering af
brændstoføkonomiovervågningen og
tripmåleren er slået til, nulstilles
brændstoføkonomidata og trip A
samtidigt.
Se afsnittet
"Brændstoføkonomiovervågning" på
side 4-97.
Under kørsel
Instrumentpanel og display
4-25

•Kun triptælleren registrerer
tiendedele kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes
(sprunget sikring eller afbrudt
forbindelse til batteriet).
•Bilen kører over 9999,9 km.
tOmdrejningstæller*
Omdrejningstælleren viser motorens
hastighed i tusinde omdrejninger i
minuttet (o/min.).
FORSIGTIG
Undgå at presse motoren, hvis nålen
står i det RØDE OMRÅDE.
Dette kan forårsage alvorlig
motorskade.
Ty p e A

*1Rækkevidden varierer efter målertypen.*
1Stribet område
*1Rødt
område
Ty p e B

*1Rækkevidden varierer efter målertypen.*1
Stribet område
*1
Rødt område
BEMÆRK
Når omdrejningstælleren når ind i det
STRIBEDE OMRÅDE, angiver det for
føreren, at der skal skiftes gear, før der
nås ind i den RØDE OMRÅDE.
ttBrændstofmåler (uden
multiinformationsdisplay)
Brændstofmåleren viser omtrent, hvor
meget brændstof der er tilbage i tanken,
når tændingen er ON. Vi anbefaler, at
brændstoftanken holdes over 1/4 fuld.
Ty p e A

Fuld
1/4 fuld
Tom
Under kørsel
Instrumentpanel og display
4-26*Visse modeller.

Ty p e C

Fuld
1/4 fuld
Tom
Hvis advarselslampen for lavt
brændstofniveau lyser, eller
brændstofniveauet er meget lavt, skal du
fylde brændstof på så hurtigt som muligt.
Se afsnittet "Advarselslamper" på side
4-41.
BEMÆRK
•Efter genoptankning kan det vare et
stykke tid, før viseren stabiliseres.
Viseren kan endvidere afvige, mens
du kører på en stigning eller kurve,
da brændstoffet i tanken bevæger sig.
•Når displayet viser en fjerdedel eller
mindre resterende brændstof, har det
flere segmenter til at vise niveauet af
resterende brændstof i større detaljer.
•Pilens retning () viser, at
brændstofklappen sidder på venstre
side af bilen.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Hvis der forekommer uoverensstemmelser
i motorens ydelse, eller motoren staller
som følge af tilstande med lavt
brændstofniveau, skal der så hurtigt som
muligt påfyldes mindst 10 liter brændstof.
ttInstrumentpanelbelysning
Når positionslysene tændes, mens
tændingen er slået til, dæmpes lysstyrken i
instrumentpanelet.
BEMÆRK
Når positionslysene tændes, tændes
indikatorlampen for positionslys i
instrumentgruppen.
Se afsnittet "Forlygter" på side 4-65.
Instrumentpanelets lysstyrke og belysning
kan indstilles ved at dreje på knappen.
•Lysstyrken dæmpes ved at dreje
kontakten til venstre. Der lyder en
biplyd, når kontakten er drejet til den
maksimalt laveste lysstyrke.
•Lysstyrken øges ved at dreje kontakten
til højre.
Svagt
Kraftigt
Under kørsel
Instrumentpanel og display
4-27

Funktion for annullering af dæmpet
lysstyrke
Når instrumentplanelet er dæmpet, og
tændingen er slået til, kan
belysningsdæmperen annulleres ved at
dreje belysningsknappen på
instrumentpanelet til højre, indtil der høres
en biplyd. Hvis instrumentgruppens
synlighed er reduceret grundet blænding
fra omgivende lys, skal den dæmpede
lysstyrke annulleres.
BEMÆRK
•Når den dæmpede lysstyrke
annulleres, kan instrumentgruppen
ikke dæmpes, selv hvis
positionslysene tændes.
•Når den dæmpede lysstyrke
annulleres, skifter skærmen i det
midterste display til hele tiden at vise
dag-skærmen.
tUdendørstemperaturvisning (uden
multiinformationsdisplay)
*
Når tændingen sættes til ON, vises
udendørstemperaturen.

BEMÆRK
•Den viste udendørstemperatur kan
afvige fra den faktiske
udendørstemperatur under følgende
omstændigheder, afhængigt af
omgivelserne og bilens tilstand:
•Udendørstemperaturen er meget
lav eller høj.
•Der opstår pludselige ændringer i
udendørstemperaturen.
•Bilen er parkeret.
•Bilen kører langsomt.
Ændring af temperaturenheden i
visningen af udendørstemperatur (biler
med type C/D)
Udendørstemperaturenheden kan skiftes
mellem Celsius og Fahrenheit.
Indstillinger kan ændres vha.
midterdisplayet.
Se afsnittet "Tilpasningsmuligheder" på
side 9-17.
BEMÆRK
Når den temperaturenhed, der er
angivet i visningen af
udendørstemperatur ændres, ændres
den temperaturenhed, der er angivet i
motorkølevæskemålerens display,
sammen med den.
Under kørsel
Instrumentpanel og display
4-28*Visse modeller.

Advarsel for udendørstemperatur*
Når den omgivende temperatur er lav,
blinker indikatoren, og der lyder en
advarselslyd for at advare føreren om
risikoen for isglatte veje.
Hvis den omgivende temperatur er lavere
end ca. 4 °C, blinker visningen af
omgivende temperatur og mærket
i ca.
10 sekunder, og der lyder en advarselslyd
én gang.
BEMÆRK
Hvis den omgivende temperatur er
lavere end -20 °C, aktiveres biplyden
ikke. Dog tændes mærket
.
ttDisplay til indstilling af fartpilotens
hastighed (uden
multiinformationsdisplay)
*
Bilens forudindstillede hastighed vha.
fartpiloten vises.

tTripcomputer og INFO-kontakt
(den multiinformationsdisplay)
*
Følgende oplysninger kan vælges ved at
du trykker på INFO-kontakten, mens
tændingen er ON.
•Visning af afstand til tom tank
•Tilstand for gennemsnitlig
brændstoføkonomi
•Tilstand for aktuel brændstoføkonomi
•Tilstand for gennemsnitshastighed
•Hastighedsalarmtilstand*
Hvis der opstår problemer med
tripcomputeren, skal du kontakte en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Visning af afstand til tom tank
Displayet viser den anslåede afstand, bilen
kan tilbagelægge med den resterende
mængde brændstof baseret på
brændstoføkonomien.

Afstanden til tom tank beregnes og vises
hvert sekund.
(Europæisk model)
(Undtagen europæisk model)
Under kørsel
Instrumentpanel og display
*Visse modeller.4-29

BEMÆRK

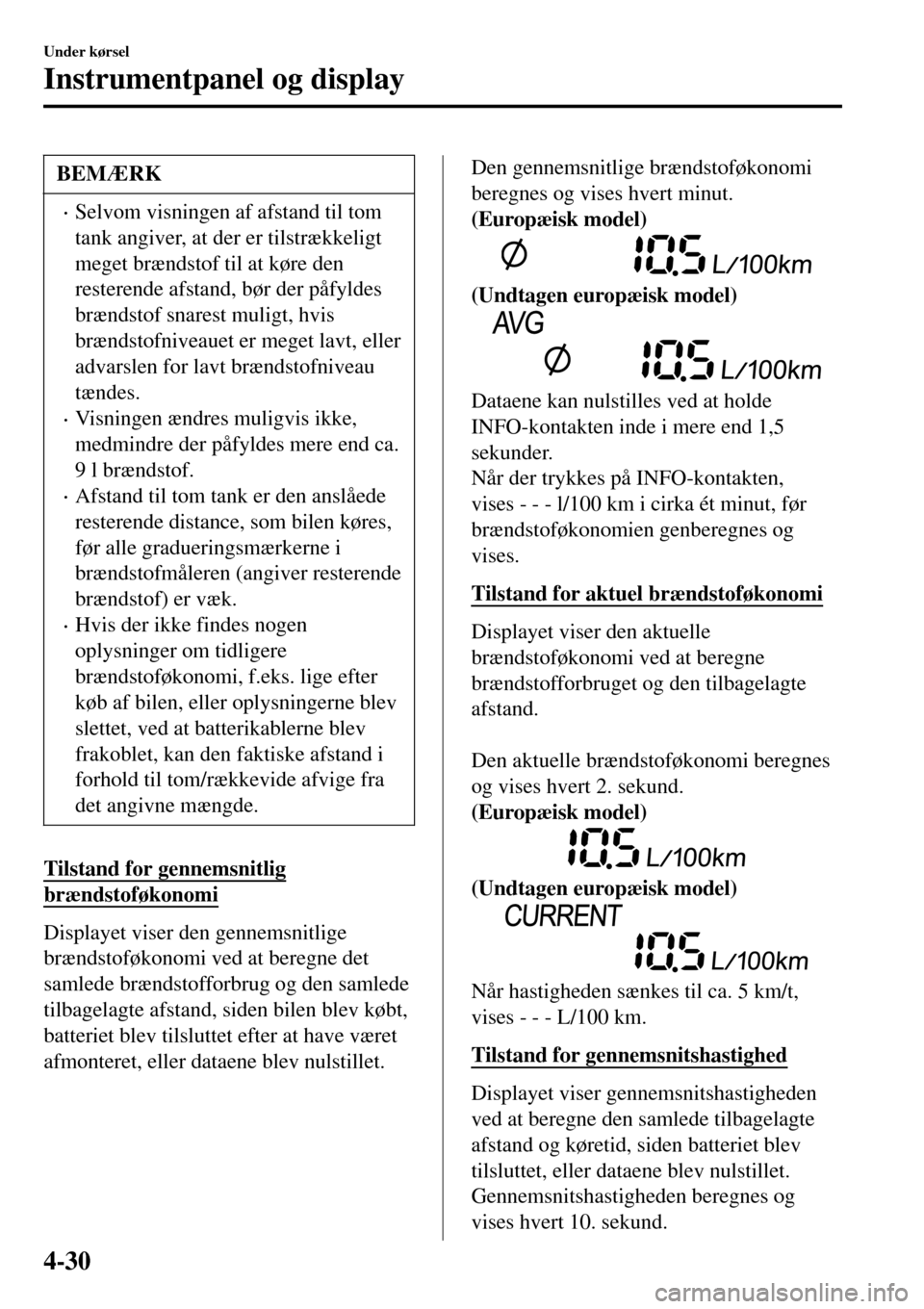

•Selvom visningen af afstand til tom
tank angiver, at der er tilstrækkeligt
meget brændstof til at køre den
resterende afstand, bør der påfyldes
brændstof snarest muligt, hvis
brændstofniveauet er meget lavt, eller
advarslen for lavt brændstofniveau
tændes.
•Visningen ændres muligvis ikke,
medmindre der påfyldes mere end ca.
9 l brændstof.
•Afstand til tom tank er den anslåede
resterende distance, som bilen køres,
før alle gradueringsmærkerne i
brændstofmåleren (angiver resterende
brændstof) er væk.
•Hvis der ikke findes nogen
oplysninger om tidligere
brændstoføkonomi, f.eks. lige efter
køb af bilen, eller oplysningerne blev
slettet, ved at batterikablerne blev
frakoblet, kan den faktiske afstand i
forhold til tom/rækkevide afvige fra
det angivne mængde.
Tilstand for gennemsnitlig
brændstoføkonomi
Displayet viser den gennemsnitlige
brændstoføkonomi ved at beregne det
samlede brændstofforbrug og den samlede
tilbagelagte afstand, siden bilen blev købt,
batteriet blev tilsluttet efter at have været
afmonteret, eller dataene blev nulstillet.
Den gennemsnitlige brændstoføkonomi
beregnes og vises hvert minut.
(Europæisk model)
(Undtagen europæisk model)
Dataene kan nulstilles ved at holde
INFO-kontakten inde i mere end 1,5
sekunder.
Når der trykkes på INFO-kontakten,
vises - - - l/100 km i cirka ét minut, før
brændstoføkonomien genberegnes og
vises.
Tilstand for aktuel brændstoføkonomi
Displayet viser den aktuelle
brændstoføkonomi ved at beregne
brændstofforbruget og den tilbagelagte
afstand.

Den aktuelle brændstoføkonomi beregnes
og vises hvert 2. sekund.
(Europæisk model)
(Undtagen europæisk model)
Når hastigheden sænkes til ca. 5 km/t,
vises - - - L/100 km.
Tilstand for gennemsnitshastighed
Displayet viser gennemsnitshastigheden
ved at beregne den samlede tilbagelagte
afstand og køretid, siden batteriet blev
tilsluttet, eller dataene blev nulstillet.
Gennemsnitshastigheden beregnes og
vises hvert 10. sekund.
Under kørsel
Instrumentpanel og display
4-30

(Europæisk model)
(Undtagen europæisk model)
Dataene kan nulstilles ved at holde
INFO-knappen inde i mere end 1,5
sekunder. Når der er trykket på knappen
INFO, vises - - - km/t i cirka et minut, før
gennemsnitshastigheden genberegnes og
vises.

Hastighedsalarmtilstand
*
Displayet viser den aktuelle indstilling for
bilens hastighedsalarm. Du kan ændre den
hastighed, alarmen skal udløses ved.
BEMÆRK
Når visningen af bilens
hastighedsalarm aktiveres, lyder der
samtidig et bip. Den indstillede
kørehastighed blinker flere gange.
Bilens hastighedsalarm kan indstilles vha.
INFO-kontakten.
BEMÆRK
•Hastighedsalarmen skal altid
indstilles i henhold til de trafikregler
og fartgrænser, der gælder i det
land/den by, bilen kører i. Du skal
desuden altid selv kontrollere bilens
hastighed ved hjælp af
speedometeret.
•Bilens hastighedsalarm kan indstilles
til mellem 30 og 250 km/t.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-31

Multiinformationsdisplay*
MultiinformationsdisplayINFO-knap
På multiinformationsdisplayet vises følgende oplysninger.
•Kilometertæller
•Triptæller
•Brændstofmåler
•Udendørstemperatur
•Afstand til tom tank
•Gennemsnitlig brændstoføkonomi
•Aktuel brændstoføkonomi
•Visning af Lane Departure Warning System (LDWS)
•Visning af Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Fartpilotvisning
•Advarselsmeddelelse
Skærmindholdet ændres, hver gang der trykkes på INFO-kontakten.
Under kørsel
Instrumentpanel og display
4-32*Visse modeller.

tBenzinmåler
Brændstofmåleren viser omtrent, hvor
meget brændstof der er tilbage i tanken,
når tændingen er ON. Vi anbefaler, at
brændstoftanken holdes over 1/4 fuld.

Fuld
1/4 fuld
Tom
Hvis advarselslampen for lavt
brændstofniveau lyser, eller
brændstofniveauet er meget lavt, skal du
fylde brændstof på så hurtigt som muligt.
Se afsnittet "Handlingsudførelse" på side
7-40.
BEMÆRK
•Efter genoptankning kan det vare et
stykke tid, før viseren stabiliseres.
Viseren kan endvidere afvige, mens
du kører på en stigning eller kurve,
da brændstoffet i tanken bevæger sig.
•Når displayet viser en fjerdedel eller
mindre resterende brændstof, har det
flere segmenter til at vise niveauet af
resterende brændstof i større detaljer.
•Pilens retning () viser, at
brændstofklappen sidder på venstre
side af bilen.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Hvis der forekommer uoverensstemmelser
i motorens ydelse, eller motoren staller
som følge af tilstande med lavt
brændstofniveau, skal der så hurtigt som
muligt påfyldes mindst 10 liter brændstof.
ttVisning af udendørstemperatur
Når tændingen sættes til ON, vises
udendørstemperaturen.

BEMÆRK
•Den viste udendørstemperatur kan
afvige fra den faktiske
udendørstemperatur under følgende
omstændigheder, afhængigt af
omgivelserne og bilens tilstand:
•Udendørstemperaturen er meget
lav eller høj.
•Der opstår pludselige ændringer i
udendørstemperaturen.
•Bilen er parkeret.
•Bilen kører langsomt.
Under kørsel
Instrumentpanel og display
4-33
