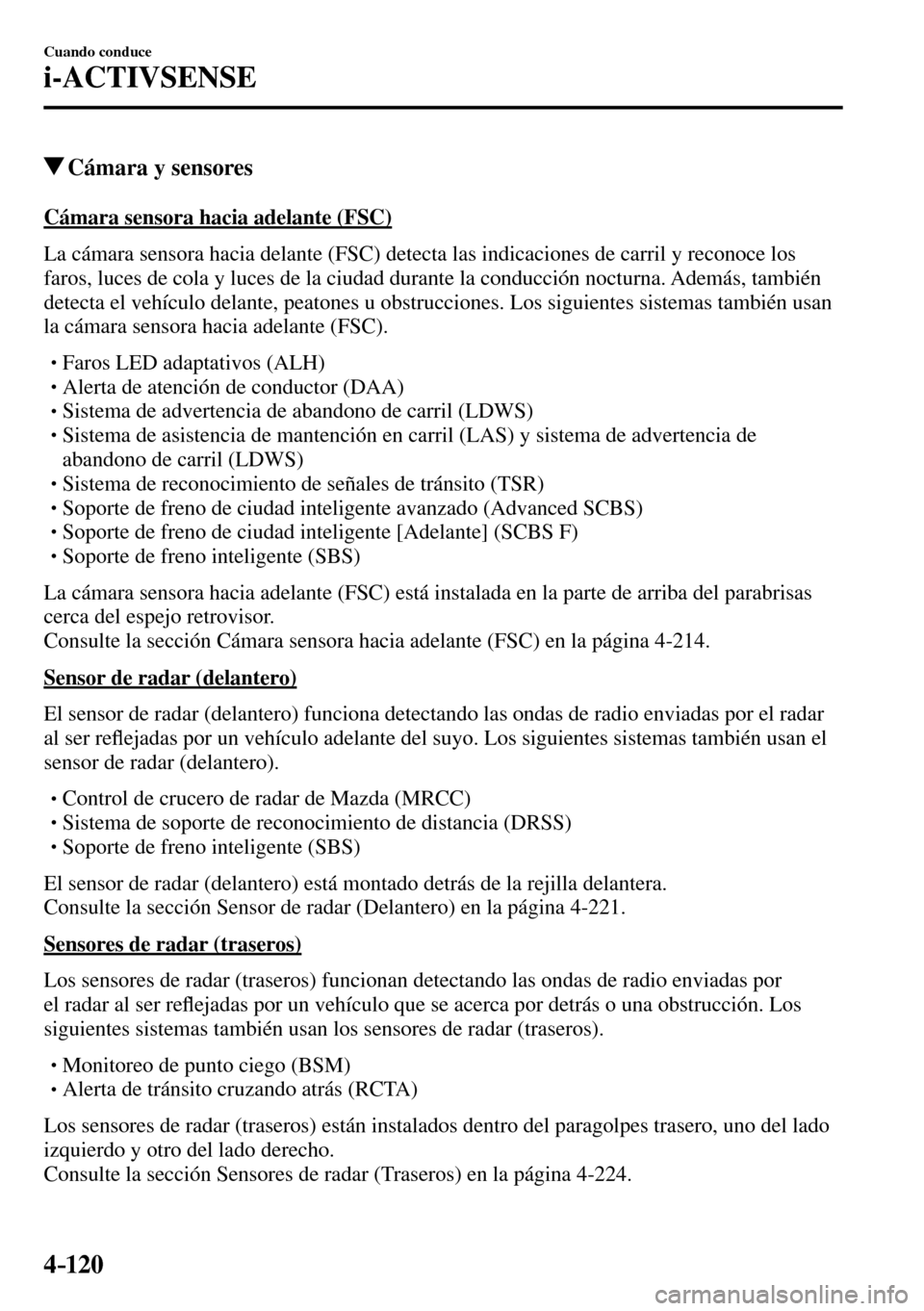

Page 278 of 807
4–120
Cuando conduce
i-ACTIVSENSE
Cámara y sensores
Cámara sensora hacia adelante (FSC)
La cámara sensora hacia delante (FSC) detecta las indicaciones de carril y reconoce los
faros, luces de cola y luces de la ciudad durante la conducción nocturna. Además, también
detecta el vehículo delante, peatones u obstrucciones. Los siguientes sistemas también usan
la cámara sensora hacia adelante (FSC).
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de advertencia de abandono de carril (LDWS)
Sistema de asistencia de mantención en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
Sistema de reconocimiento de señales de tránsito (TSR)
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Soporte de freno de ciudad inteligente [Adelante] (SCBS F)
Soporte de freno inteligente (SBS)
La cámara sensora hacia adelante (FSC) está instalada en la parte de arriba del parabrisas
cerca del espejo retrovisor.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-214 .
Sensor de radar (delantero)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser re À ejadas por un vehículo adelante del suyo. Los siguientes sistemas también usan el
sensor de radar (delantero).
Control de crucero de radar de Mazda (MRCC)
Sistema de soporte de reconocimiento de distancia (DRSS)
Soporte de freno inteligente (SBS)
El sensor de radar (delantero) está montado detrás de la rejilla delantera.
Consulte la sección Sensor de radar (Delantero) en la página 4-221 .
Sensores de radar (traseros)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por
el radar al ser re À ejadas por un vehículo que se acerca por detrás o una obstrucción. Los
siguientes sistemas también usan los sensores de radar (traseros).
Monitoreo de punto ciego (BSM)
Alerta de tránsito cruzando atrás (RCTA)
Los sensores de radar (traseros) están instalados dentro del paragolpes trasero, uno del lado
izquierdo y otro del lado derecho.
Consulte la sección Sensores de radar (Traseros) en la página 4-224 .
Page 279 of 807
4–121
Cuando conduce
i-ACTIVSENSE
Sensores ultrasónico (traseros)
Los sensores ultrasónicos (traseros) funcionan detectando las ondas ultrasónicas re À ejadas
por las obstrucciones en la parte de atrás enviados por los sensores ultrasónicos. Los
siguientes sistemas también usan los sensores ultrasónicos (traseros).
Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
Consulte la sección Sensores ultrasónicos (Traseros) en la página 4-226 .
Page 281 of 807
4–123
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Faros LED adaptativos (ALH) *
Los faros LED adaptativos (ALH) son un sistema que usa la cámara sensora hacia adelante
(FSC) para determinar la situación de un vehículo delantero suyo o un vehículo acercándose
en la dirección opuesta mientras conduce de noche para conectar automáticamente el rango
de iluminación de los faros, el área iluminada o el brillo de iluminación.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-214 .
Los faros LED adaptativos (ALH) son controlados entre las luces de cruce y las de carretera
tal como sigue para asegurar la visibilidad del conductor sin encandilar a un vehículo
delante o un vehículo que se aproxima en dirección opuesta.
Luz de carretera sin deslumbramiento
Esta función atenúa solamente cuando la luz de carretera ilumina el vehículo delante del
suyo.
Las luces de carretera se atenuarán al conducir aproximadamente a 40 km/h o más rápido.
Cuando la velocidad del vehículo sea menos de aproximadamente 30 km/h, las luces se
cambiarán a luces de cruce.
NOTA
El indicador de luces de carretera se enciende mientras las luces de carretera están
encendidas.
Page 284 of 807
4–126
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Sistema de advertencia de abandono de carril (LDWS) *
El LDWS alerta al conductor que el vehículo se puede estar desviando de su carril. Si se
detectan las líneas blancas (amarillas) en el carril usando la cámara sensora hacia adelante
(FSC) y el sistema determina que el vehículo se puede estar desviando de su carril, noti ¿ ca
al conductor destellando la advertencia LDWS y activa la advertencia sonora LDWS, y la
exhibición multinformación (vehículos con exhibición multinformación) y la exhibición de
conducción activa (vehículos con exhibición de conducción activa).
Consulte la sección Cámara sensora hacia adelante en la página 4-214 .
Use el LDWS cuando conduzca el vehículo por caminos con líneas blancas (amarillas).
Si su vehículo tiene un sistema de asistencia de mantención en carril (LAS), consulte la
sección Sistema de asistencia de mantención en carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS) en la página 4-172 .
Cámara sensora hacia adelante
(FSC)
Advertencia LDWS
La advertencia destella cuando el sistema tiene un malfuncionamiento.
Consulte la sección Luces de advertencia en la página 4-47 .
Page 293 of 807
4–135
Cuando conduce
i-ACTIVSENSE
NOTA
En los siguientes casos, la indicación de advertencia/luz de advertencia de monitoreo
de punto ciego (BSM) se enciende y el sistema deja de funcionar. Si la indicación
de advertencia/luz de advertencia de monitoreo de punto ciego (BSM) permanece
encendido, haga inspeccionar el vehículo en un técnico autorizado Mazda tan pronto
como sea posible.
Se detecta algún problema con el sistema incluyendo los indicadores de advertencia
de monitoreo de punto ciego (BSM).
Ha ocurrido una gran desviación en la posición de instalación de un sensor de radar
(trasero) en el vehículo.
Hay una gran acumulación de nieve o hielo en el paragolpes trasero cerca de
un sensor de radar (trasero). Retire la nieve, hielo o barro que pueda haber en el
paragolpes trasero.
Conducir sobre caminos cubiertos de nieve durante largos períodos.
La temperatura cerca de los sensores de radar (traseros) se vuelve extremadamente
caliente por conducir durante largos períodos de tiempo en bajada en el verano.
El voltaje de la batería ha bajado.
Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil de detectarlos.
Un vehículo que se encuentra en el área de detección en un carril adyacente
hacia atrás pero que no se está aproximando. El monitoreo de punto ciego (BSM)
determina la condición basada en los datos de detección del radar.
Un vehículo se desplaza a lo largo de su vehículo a casi la misma velocidad durante
un período extenso de tiempo.
Vehículos que se aproximan en la dirección opuesta.
Un vehículo en un carril adyacente está intentando pasar su vehículo.
Un vehículo se encuentra en el carril adyacente en un camino con carriles
extremadamente anchos. El área de detección de los sensores de radar (traseros) se
ajusta al ancho del camino de las autopistas.
Page 294 of 807
4–136
Cuando conduce
i-ACTIVSENSE
NOTA
En los siguientes casos, el destello del indicador de advertencia de monitoreo de punto
ciego (BSM) y la activación de la advertencia sonora y el indicador de pantalla de
advertencia podrían no activarse o resultar demoradas.
Un vehículo cambia de carril desde dos carriles adyacentes.
Conduciendo en cuestas pronunciadas.
Cruzando la cima de una colina o un paso de montaña.
El radio de giro es pequeño (al hacer una curva cerrada, girar en una intersección).
Cuando hay una diferencia en la altura entre su carril y el carril adyacente.
Directamente después de oprimir el interruptor de monitoreo de punto ciego (BSM)
OFF y se puede usar el sistema.
Si el ancho del camino es extremadamente angosto, se pueden detectar vehículos de
dos carriles. El área de detección de los sensores de radar (traseros) se ajusta al ancho
del camino de las autopistas.
El indicador de advertencia de monitoreo de punto ciego (BSM) se puede encender y
la pantalla de detección de vehículo puede exhibirse en la exhibición en respuesta a
objetos estacionarios (guardarieles, túneles, paredes laterales y vehículos estacionados)
en el camino o a un lado del camino.
Objetos como guardarieles y paredes
de cemento a lo largo del vehículo.Lugares donde el ancho entre los guardarieles
o paredes de cada lado del vehículo se angosta.
Las paredes a la entrada y salida de los túneles, curvas.
Un indicador de advertencia de monitoreo de punto ciego (BSM) o bip de advertencia
se activa varias veces al girar en un cruce dentro de la ciudad.
Desactive el monitoreo de punto ciego (BSM) cuando arrastre un trailer o cuando haya
un accesorio como un portabicicletas en la parte trasera del vehículo. De lo contrario
las ondas de radio del radar se bloquearán haciendo que el sistema no funcione
normalmente.
Page 298 of 807
4–14 0
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Sistema de reconocimiento de señales de tránsito (TSR) *
El sistema de reconocimiento de señales de tránsito (TSR) ayudan a prevenir al conductor
de descuidar las señales de tránsito, y provee apoyo a la conducción segura exhibiendo las
señales de tránsito en la pantalla de conducción activa que son reconocidas por la cámara
sensora hacia adelante (FSC) o grabada en el sistema de navegación mientras conduce el
vehículo.
Si la velocidad del vehículo excede la señal de límite de velocidad indicada en la exhibición
de conducción activa mientras se conduce el vehículo, el sistema noti ¿ ca al conductor
usando la indicación en la exhibición de conducción activa y un sonido de advertencia.
El sistema de reconocimiento de señales de tránsito (TSR) exhibe el límite de velocidad
(incluyendo las señales auxiliares) y señales de no entrar.
NOTA
El sistema de reconocimiento de señales de tránsito (TSR) no está disponible en
algunos países o regiones. Para más información respecto a los países o regiones,
consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
El sistema de reconocimiento de señales de tránsito (TSR) funciona sólo si se inserta
la tarjeta SD del sistema de navegación (original Mazda) en la ranura de tarjeta SD.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
más detalles.
Page 300 of 807
4–142
Cuando conduce
i-ACTIVSENSE
NOTA
El sistema de reconocimiento de señales de tránsito (TSR) no funciona si hay un
malfuncionamiento en la cámara sensora hacia adelante (FSC).
En las siguientes condiciones, el sistema de reconocimiento de señales de tránsito
(TSR) no funcionará normalmente.
Se re À eja en el parabrisas un objeto ubicado en el panel de instrumentos y es tomado
por la cámara.
Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros
y el vehículo está inclinado.
Los neumáticos no tienen la presión de aire especi ¿ cada.
Se han equipado neumáticos diferentes de los neumáticos estándar.
El vehículo es conducido en una rampa y el área alrededor a o desde un área de
descanso o un peaje en una autopista.
Cuando el brillo de alrededor cambia súbitamente como al entrar o salir de un túnel
La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
El parabrisas está sucio o empañado.
El parabrisas y la cámara están empañados (gotas de agua).
Se ilumina con una luz fuerte la parte delantera del vehículo (como una luz trasera o
luz de carretera de los vehículos que se acercan).
El vehículo está dando una curva cerrada.
Luz fuerte se re À eja en el camino.
Una señal de tránsito está en una posición que la hace difícil de re À ejar la luz desde los
faros del vehículo, como cuando se conduce el vehículo durante la noche o en un túnel.
El vehículo se conduce bajo condiciones de mal tiempo como lluvia, niebla o nieve.
Los datos de mapas almacenados para el sistema de navegación no están actualizados.
La cámara no puede capturar una imagen de señal de tránsito.
Una señal de tránsito está oscurecida por barro o nieve.
Una señal de tránsito está tapada por árboles o un vehículo.
Una señal de tránsito está parcialmente a la sombra.
Una señal de tránsito está doblada o torcida.
Una señal de tránsito está demasiado baja o demasiado alta.
Una señal de tránsito está demasiado brillante u oscura (incluyendo señales de
tránsito electrónicas).
Una señal de tránsito es demasiado grande o demasiado pequeña.
Se está leyendo un objeto similar a una señal de tránsito (como otra señal de tránsito
u otras señales que se parecen).
El sistema de reconocimiento de señales de tránsito (TSR) no funciona si la exhibición
de conducción activa se ajusta a sin exhibición.
El sistema de reconocimiento de señales de tránsito (TSR) se puede ajustar para que no
funcione.
Consulte la sección Características de personalización en la página 9-17 .
Page 301 of 807
4–14 3
Cuando conduce
i-ACTIVSENSE
Indicación de exhibición de señal de tránsito
Las señales de tránsito siguientes se exhiben en la exhibición de conducción activa.
Señales de límite de velocidad (incluyendo señales de auxilio)
Señal límite de velocidad de mal tiempo
Señales de no entrar
Las indicaciones anteriores son algunos ejemplos.
Si la cámara sensora hacia adelante (FSC) no puede clasi ¿ car correctamente una señal
auxiliar (como restricciones de horas, restricciones de giro, ¿ nal de sección), se exhibirá la
siguiente pantalla.
Si la cámara sensora hacia adelante (FSC) no puede reconocer correctamente una señal de
tránsito mientras se conduce el vehículo, se exhibe la siguiente pantalla.
Page 302 of 807
4–14 4
Cuando conduce
i-ACTIVSENSE
NOTA
Señales de límite de velocidad (incluyendo señales de auxilio)
Cuando la velocidad del vehículo es aproximadamente 1 km/h o más, la señal de límite
de velocidad se exhibe cuando se cumple una de las siguientes condiciones.
La cámara sensora hacia adelante (FSC) reconoce una señal de límite de velocidad
como una señal para su vehículo y el vehículo la pasa.
Se lee la señal de límite de velocidad almacenada en el sistema de navegación (si la
cámara sensora hacia adelante (FSC) no reconoce una señal de límite de velocidad).
Las señales de límite de velocidad de mal tiempo se exhiben cuando se cumple una de
las siguientes condiciones.
La velocidad del vehículo es de aproximadamente 1 km/h o más.
La cámara sensora hacia adelante (FSC) reconoce una señal de límite de velocidad
de mal tiempo como una señal para su vehículo y el vehículo la pasa.
La señal de límite de velocidad de mal tiempo es menor que la señal de límite de
velocidad exhibida actualmente.
Se usan los limpiaparabrisas.
En los siguientes casos, la exhibición de la señal de límite de velocidad se interrumpe.
La cámara sensora hacia adelante (FSC) reconoce la señal de límite de velocidad y
se conduce el vehículo por una cierta distancia después de pasar la señal.
Cada sensor determina que el vehículo ha cambiado de dirección de viaje. (La
exhibición de una señal de límite de velocidad no se detiene incluso si el vehículo
cambia de carril mientras se exhibe una señal auxiliar “ZONE”.)
La cámara sensora hacia adelante (FSC) reconoce una señal de límite de velocidad
nueva que es diferente de la anterior (exhibe la señal de límite de velocidad nueva).
La señal de límite de velocidad almacenada en el sistema de navegación no se
lee dentro de un período de tiempo (si la cámara sensora hacia adelante (FSC) no
reconoce una señal de límite de velocidad, se exhibe la señal de límite de velocidad
almacenada en el sistema de navegación).
La velocidad del vehículo excede la señal de límite de velocidad exhibida en 30
km/h o más después de transcurrido un cierto período de tiempo desde que fue
exhibida la señal de límite de velocidad. (Excepto cuando hay información para la
señal de límite de velocidad en el sistema de navegación)
