sensor MAZDA MODEL 3 HATCHBACK 2016 Manual del propietario (in Spanish)

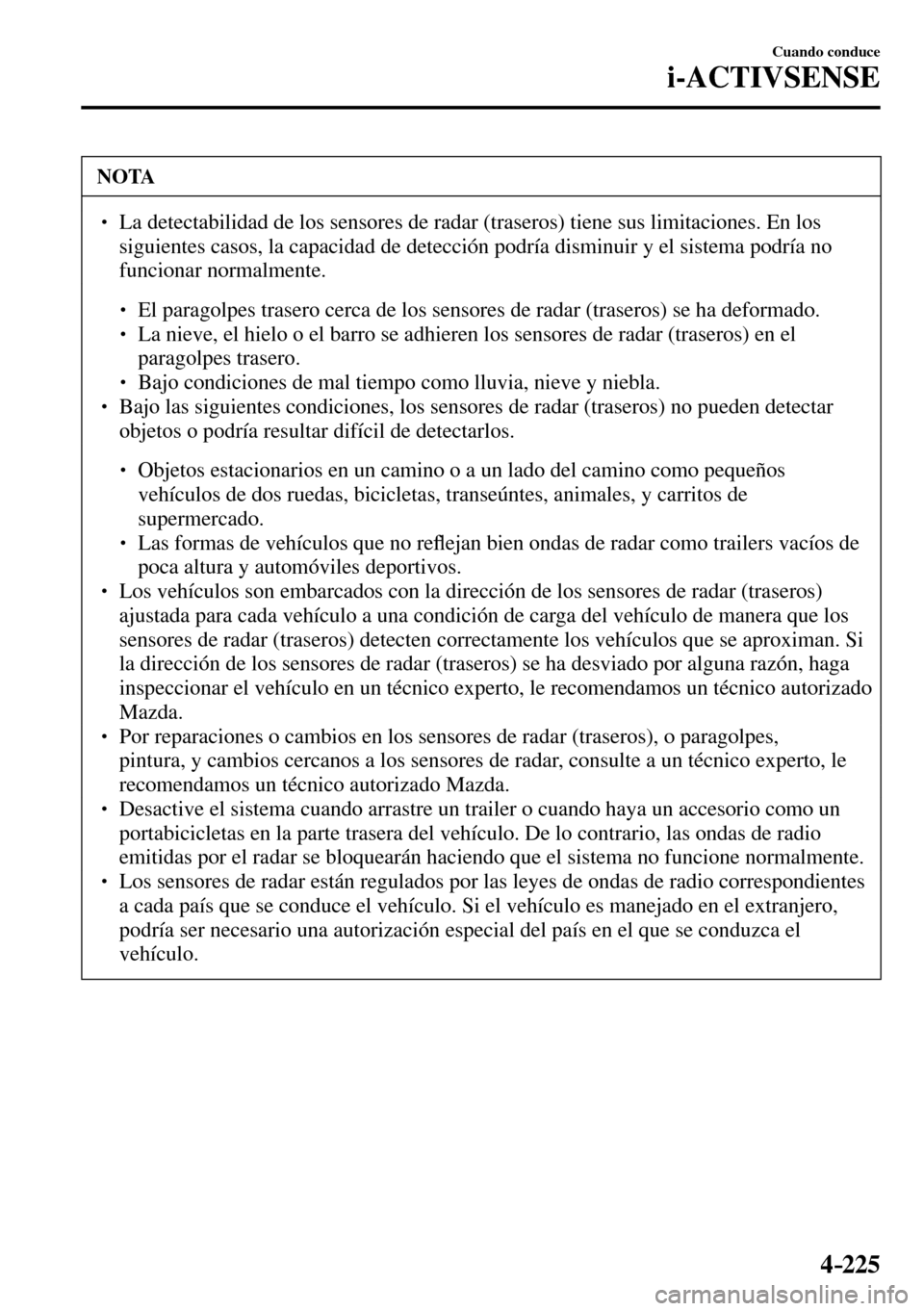

4–225
Cuando conduce
i-ACTIVSENSE
NOTA
  La detectabilidad de los sensores de radar (traseros) tiene sus limitaciones. En los
siguientes casos, la capacidad de detección podría disminuir y el sistema podría no
funcionar normalmente.



 El paragolpes trasero cerca de los sensores de radar (traseros) se ha deformado.



 La nieve, el hielo o el barro se adhieren los sensores de radar (traseros) en el
paragolpes trasero.



 Bajo condiciones de mal tiempo como lluvia, nieve y niebla.

 Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil de detectarlos.



 Objetos estacionarios en un camino o a un lado del camino como pequeños
vehículos de dos ruedas, bicicletas, transeúntes, animales, y carritos de
supermercado.



 Las formas de vehículos que no reÀ ejan bien ondas de radar como trailers vacíos de
poca altura y automóviles deportivos.

 Los vehículos son embarcados con la dirección de los sensores de radar (traseros)
ajustada para cada vehículo a una condición de carga del vehículo de manera que los
sensores de radar (traseros) detecten correctamente los vehículos que se aproximan. Si
la dirección de los sensores de radar (traseros) se ha desviado por alguna razón, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado
Mazda.
  Por reparaciones o cambios en los sensores de radar (traseros), o paragolpes,
pintura, y cambios cercanos a los sensores de radar, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
  Desactive el sistema cuando arrastre un trailer o cuando haya un accesorio como un
portabicicletas en la parte trasera del vehículo. De lo contrario, las ondas de radio
emitidas por el radar se bloquearán haciendo que el sistema no funcione normalmente.
  Los sensores de radar están regulados por las leyes de ondas de radio correspondientes
a cada país que se conduce el vehículo. Si el vehículo es manejado en el extranjero,
podría ser necesario una autorización especial del país en el que se conduzca el
vehículo.


4–226
Cuando conduce
i-ACTIVSENSE
Sensor ultrasónico (Trasero)
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
reÀ ejadas por obstrucciones detrás y las ondas ultrasónicas devueltas son captadas por los
sensores ultrasónicos (traseros).
Sedán
Modelo con
compuerta
trasera
Sensor ultrasónico (trasero)
Sensor ultrasónico (trasero)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.


4–233
Cuando conduce
Sistema de monitoreo de presión de neumáticos
*Algunos modelos.
Sistema de monitoreo de presión de neumáticos *
El sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de aire
de los cuatro neumáticos. Si la presión de aire de uno o varios neumáticos disminuye, el
sistema le advierte al conductor mediante la luz de advertencia de sistema de monitoreo
de presión de neumáticos en el grupo de instrumentos y mediante un pitido. El sistema
monitorea las presiones de aire de los neumáticos indirectamente usando los datos enviados
desde los sensores de velocidad de ruedas de ABS.
Para permitir que el sistema funcione correctamente, se deberá inicializar el sistema con la
presión de aire de los neumáticos especi¿ cada (valor en la etiqueta de presión de aire de los
neumáticos). Siga el procedimiento y realice la inicialización.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-236 .
La advertencia destella cuando el sistema tiene un malfuncionamiento.
Consulte la sección Luces de advertencia en la página 4-47 .
Sensor de velocidad de rueda de ABS


4–240
Cuando conduce
Monitor retrovisor
Rango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la pantalla)
Tapa del maletero
(Sedán)/Adorno
(Modelo con
compuerta trasera)Indicación de detección
de obstrucción en el
sistema de sensor de
estacionamiento.
Paragolpes
Objeto
Al
gunos modelos (Vista real)


4–247
Cuando conduce
Monitor retrovisor
Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una super¿ cie plana, la
distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C(Exhibición de la pantalla)
(Condición real)
Ajuste de calidad de imagen
ADVERTENCIA
Ajuste siempre la calidad de la imagen del monitor retrovisor con el vehículo
estacionado:
No ajuste la calidad de la imagen del monitor retrovisor mientras conduce el vehículo.
Ajustar la calidad de la imagen del monitor retrovisor como el brillo, contraste, color
y tinte mientras conduce el vehículo es peligroso pues puede distraer su atención de la
conducción del vehículo lo cual puede resultar en un accidente.
El ajuste de la calidad de la imagen se puede realizar mientras la palanca de cambios están
en marcha atrás (R).
Se pueden realizar cuatro ajustes incluyendo brillo, contraste, tinte, y color. Al ajustar, ponga
su¿ ciente atención a los alrededores del vehículo.
1. Seleccione el ícono
en la pantalla para exhibir las lengüetas.
2. Seleccione el ítem de lengüeta deseado.
3. Ajuste el brillo, contraste, tinte y color usando el deslizador.
Si necesita reponer, oprima el botón de reposición.
4. Seleccione el ícono
en la pantalla para cerrar la lengüeta.


4–248
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Sistema de sensor de estacionamiento *
Los sensores de estacionamiento usan sensores ultrasónicos que detectan obstrucciones
alrededor del vehículo cuando se conduce el vehículo a baja velocidad, como al estacionar
en un garaje o en paralelo, y un zumbador y el indicador de detección noti¿ cará al conductor
de la distancia aproximada del vehículo a una obstrucción próxima.
Sensor delantero
Sensor traseroSensor trasero
Delantero Trasero
Sedán Modelo con compuerta trasera
Sensor de esquina delantera Sensor de esquina trasera
Sensor de esquina trasera
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de
con¿ rmar visualmente la seguridad alrededor de su vehículo al maniobrar:
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia atrás al
estacionar. Los rangos de detección de los sensores son limitados, por lo tanto, conducir
el vehículo con¿ ando solamente en el sistema puede causar un accidente. Siempre
con¿ rme visualmente la seguridad alrededor de su vehículo al conducir.


4–249
Cuando conduce
Sistema de sensor de estacionamiento
NOTA
  No instale ningún accesorio dentro de los rangos de detección de los sensores. Podrían
afectar el funcionamiento del sistema.
  Dependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
  El sistema no funcionará normalmente en las siguientes condiciones:




 Barro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).



 El área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).



 Los sensores se cubren con una mano.



 Los sensores se golpean excesivamente.



 El vehículo se inclina demasiado.



 Cuando hace mucho calor o frío.



 El vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.



 Cualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de un
vehículo grande o los sensores de otros vehículos.



 El vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho agua.



 Cuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.



 El vehículo se mueve hacia un bordillo alto o cuadrado.



 Un obstáculo demasiado cerca del sensor.

 Los obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son más
bajos o ¿ nos que el paragolpes que hayan sido detectados inicialmente pero no sean
detectados más a medida que el vehículo se aproxime.
  Los siguientes tipos de obstáculos podrían no ser detectados:




 Objetos ¿ nos como cables o cuerdas



 Cosas que absorban ondas de sonido fácilmente como algodón o nieve



 Objetos con puntas



 Objetos muy altos, y aquellos que sean anchos en la parte superior



 Objetos pequeños y cortos

 Haga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
  El sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.


4–250
Cuando conduce
Sistema de sensor de estacionamiento
NOTA
  El sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
  El bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al
área de los sensores. Retire cualquier material extraño del área de los sensores.
  Cuando instala un gancho de remolque, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Rango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.
Rango de detección de sensor delantero
Rango de detección de sensor de esquina delanteraRango de detección de sensor trasero Rango de detección de sensor de esquina traseraB
A
D
C A: Aproximadamente 50 cm
B: Aproximadamente 50 cm
C: Aproximadamente 100 cm
D: Aproximadamente 150 cm


4–251
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Exhibición de distancia visual
Exhibición Distancia entre vehículo y obstáculo
Sin sensor delantero
y sensor de esquina
delantera Con sensor delantero
y sensor de esquina
delantera Sensor delantero
* /Sensor
de esquina delantera * Sensor trasero/Sensor de
esquina trasera
Sensor delantero:
Aprox. 100—60 cm Sensor trasero:
Aprox. 150—60 cm
Sensor delantero:
Aprox. 60—45 cm
Sensor de esquina
delantera:
Aprox. 50—37 cm Sensor trasero:
Aprox. 60—45 cm
Sensor de esquina trasera:
Aprox. 50—37 cm
Sensor delantero:
Aprox. 45—35 cm
Sensor de esquina
delantera:
Aprox. 37—25 cm Sensor trasero:
Aprox. 45—35 cm
Sensor de esquina trasera:
Aprox. 37—25 cm


4–252
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Exhibición Distancia entre vehículo y obstáculo
Sin sensor delantero
y sensor de esquina
delantera Con sensor delantero
y sensor de esquina
delantera Sensor delantero
* /Sensor
de esquina delantera * Sensor trasero/Sensor de
esquina trasera
Sensor delantero:
Dentro de aprox. 35 cm
Sensor de esquina
delantera:
Dentro de aprox. 25 cm Sensor trasero:
Dentro de aprox. 35 cm
Sensor de esquina trasera:
Dentro de aprox. 25 cm
Funcionamiento del sistema de sensor de asistencia de estacionamiento
Vehículos sin sensor delantero/sensor de esquina delantera
Los sensores de estacionamiento se pueden usar cuando la palanca de cambios/selectora se
cambia a la posición R con el encendido en ON.
Vehículos con sensor delantero/sensor de esquina delantera
Cuando se oprime el interruptor de sensor de estacionamiento con el encendido en ON, el
zumbador suena y se enciende el indicador.
Cuando el encendido está en ON con el sensor de estacionamiento activado, el zumbador
suena y se enciende el indicador.
Oprima el interruptor otra vez para detener el funcionamiento.
