Black plate (181,1)
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Pour annuler le gradateur d'éclairage,
tourner la molette de pouce à fond vers le
haut. Lorsque le gradateur d'éclairage est
annulé, on pourra entendre un déclic.
REMARQUE
Si on laisse l'interrupteur d'éclairage de
tableau de bord sur la position
d'annulation de gradateur d'éclairage, la
luminosité du combiné d'instruments et
de l'affichage des informations ne
diminuera pas lorsqu'on remet
l'interrupteur de phares sur la position
ou.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-31
Mazda6_8W90-EC-06K_Edition1 Page181
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 182 of 420

Black plate (182,1)
Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-34
Voyant du circuit de charge 5-35
Voyant de pression d'huile moteur 5-36
Voyant d'anomalie du moteur 5-36
Voyant du système d'antiblocage de frein (ABS) 5-34
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-37
Voyant de niveau bas de carburant 5-37
5-32
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8W90-EC-06K_Edition1 Page182
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 183 of 420

Black plate (183,1)
Signal Voyants/témoins Page
Voyant/bip de ceintures de sécurité 5-37
Voyant de portière ouverte 5-39
Voyant de niveau bas de liquide de lave-glace 5-40
Voyant de boîte de vitesses automatique 5-40
Témoin d'immobilisateur 5-40
Témoin de feux de route 5-40
Témoin de position de plage de boîte de vitesse 5-41
Témoin TCS 5-41
Témoin TCS OFF 5-42
Témoin principal de régulateur de vitesse de croisière 5-42
Témoin de réglage du régulateur de vitesse de croisière 5-42
Témoin de feux allumés 5-42
Témoins de clignotants et de feux de détresse 5-43
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-33
Mazda6_8W90-EC-06K_Edition1 Page183
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 184 of 420

Black plate (184,1)
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est mis et que le contacteur
d'allumage est sur la position START ou
ON. Il doit s'éteindre lorsque le frein de
stationnement est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normale. Dans
ces deux cas, le véhicule prendra plus de
temps pour s'arrêter.
1. Avec le moteur arrêté, vérifier le niveau
du liquide de frein et ajouter du liquide
au besoin (page 8-22).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite.
S'adresser à un concessionnaire agréé
Mazda, dès que possible, même si le
voyant de frein est éteint.
PRUDENCE
Ne pas conduire lorsque le voyant dusystème de freinage allumé. S'adresserà un concessionnaire agréé Mazdapour faire inspecter les freins dès quepossible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les freins
risquent de ne pas fonctionner. Si le
voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire vérifier
immédiatement le système de freinage.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur d'allumage est mis
sur la position ON.
5-34
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8W90-EC-06K_Edition1 Page184
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 185 of 420

Black plate (185,1)
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime
moteur irrégulier se produit et le voyant
d'ABS s'allume. Ceci est dû au manque
de puissance de la batterie du véhicule
et n'indique pas une anomalie du
système.
Faire recharger la batterie dès que
possible.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer le voyant du système de
freinage et le voyant d'ABS en même
temps. Le problème est probablement dû
au système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyantd'ABS et le voyant du système defreinage sont allumés. Faireremorquer le véhicule chez unconcessionnaire agréé Mazda dès quepossible pour une inspection desfreins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les deux
allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-35
Mazda6_8W90-EC-06K_Edition1 Page185
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 186 of 420

Black plate (186,1)
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit de
charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant de pression d'huile moteur
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.
Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
8-19) Si le niveau est bas, ajouter de
l'huile.
4. Démarrer le moteur et regarder le
voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas conduire le véhicule si la
pression d'huile moteur est basse. Cela
peut causer de graves dommages au
moteur.
qVoyant d'anomalie du moteur
Ce témoin s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
lLe bouchon du réservoir de carburant
est manquant ou pas assez serré.
5-36
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8W90-EC-06K_Edition1 Page186
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K

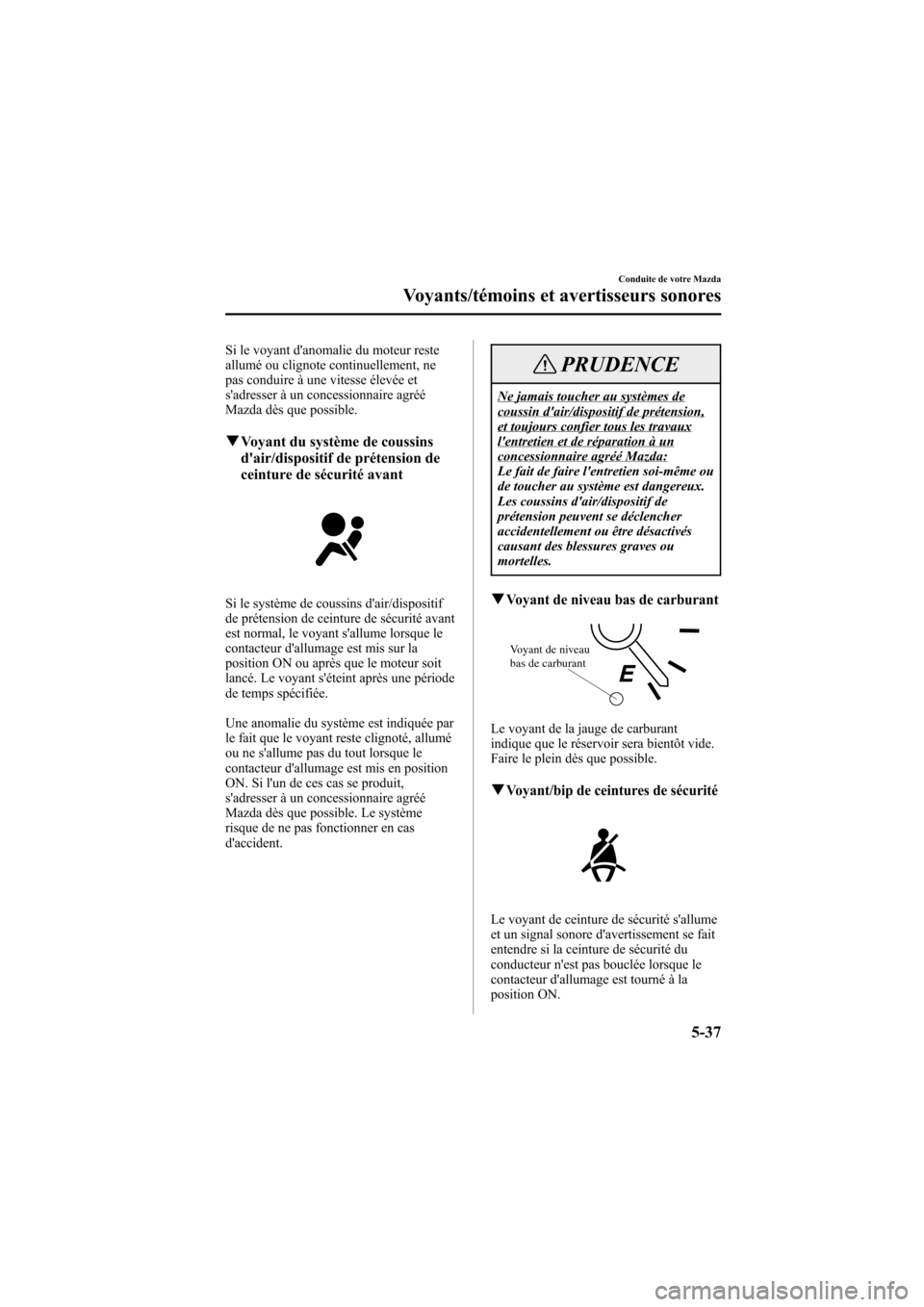

Page 187 of 420

Black plate (187,1)
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qVoyant du système de coussins
d'air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité avant
est normal, le voyant s'allume lorsque le
contacteur d'allumage est mis sur la
position ON ou après que le moteur soit
lancé. Le voyant s'éteint après une période
de temps spécifiée.
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur d'allumage est mis en position
ON. Si l'un de ces cas se produit,
s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
PRUDENCE
Ne jamais toucher au systèmes decoussin d'air/dispositif de prétension,et toujours confier tous les travauxl'entretien et de réparation à unconcessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même ou
de toucher au système est dangereux.
Les coussins d'air/dispositif de
prétension peuvent se déclencher
accidentellement ou être désactivés
causant des blessures graves ou
mortelles.
qVoyant de niveau bas de carburant
Voyant de niveau
bas de carburant
Le voyant de la jauge de carburant
indique que le réservoir sera bientôt vide.
Faire le plein dès que possible.
qVoyant/bip de ceintures de sécurité
Le voyant de ceinture de sécurité s'allume
et un signal sonore d'avertissement se fait
entendre si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur d'allumage est tourné à la
position ON.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-37
Mazda6_8W90-EC-06K_Edition1 Page187
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 188 of 420

Black plate (188,1)
Conditions de fonctionnement
Etat Résultat
La ceinture de sécurité du
conducteur n'est pas bouclée
lorsque le contacteur
d'allumage est tourné à la
position ON.Le voyant clignote et
un signal sonore
d'avertissement se fait
entendre pendant
environ 6 secondes.
La ceinture de sécurité du
conducteur est bouclée
pendant que le voyant et le
signal sonore
d'avertissement sont activés.Le voyant s'éteint et le
signal sonore
d'avertissement
s'arrête.
La ceinture de sécurité du
conducteur est bouclée avant
que le contacteur d'allumage
soit tourné à la position ON.Le voyant ne s'allume
pas et le signal sonore
d'avertissement ne se
fait pas entendre.
Rappel de bouclage des ceintures desécurité
REMARQUE
Le rappel de bouclage des ceintures de
sécurité peut être désactivé. Consulter
un concessionnaire agréé Mazda pour
désactiver ou réactiver le rappel de
bouclage des ceintures de sécurité.Siège du conducteur
Le dispositif de rappel de bouclage de
ceinture de sécurité est un avertissement
supplémentaire qui s'ajoute à la fonction
d'avertissement du port de la ceinture de
sécurité. Si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur d'allumage est mis en position
ON, le voyant/bip de ceintures de sécurité
donne un avertissement conforme à ce qui
est indiqué dans le tableau ci-dessous.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
5-38
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8W90-EC-06K_Edition1 Page188
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 189 of 420

Black plate (189,1)
Siège du passager avant
Le voyant/bip de ceintures de sécurité
indique au passager avant de boucler sa
ceinture selon le diagramme suivant.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
(Conducteur)
Ceinture de
sécurité
(Passager)
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
REMARQUE
lPour permettre au capteur de
chargement du siège de passager
avant de fonctionner correctement,
n'utiliser pas de coussin
supplémentaire sur le siège pour
vous asseoir. Le capteur risque de ne
pas fonctionner correctement car il
sera gêné par le coussin additionnel.
lSi des paquets, des bagages, des
animaux domestiques ou d'autres
objets sont placés sur le siège du
passager avant, il est possible que le
voyant de rappel de bouclage de
ceinture de sécurité du passager
avant s'allume et émette un signal
sonore, selon le poids.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières n'est pas correctement fermée.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-39
Mazda6_8W90-EC-06K_Edition1 Page189
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
Page 190 of 420

Black plate (190,1)
qVoyant de niveau bas de liquide
de lave-glaceí
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 8-28).
qVoyant de boîte de vitesses
automatique
Ce voyant reste allumé pendant quelques
secondes après que le contacteur
d'allumage soit mis à la position ON.
Le voyant clignote pour indiquer un
problème de la boîte de vitesses.
ATTENTION
Si le voyant de boîte de vitesses
automatique clignote, cela indique un
problème électrique de la boîte de
vitesses. Si l'on continue de conduire
dans ces conditions cela peut
endommager la boîte de vitesses.
Consulter un concessionnaire agréé
Mazda dès que possible.
qTémoin d'immobilisateur
Ce témoin clignote à intervalles de 2
secondes lorsque le contacteur d'allumage
est tourné de la position ON à la position
ACC et le système d'immobilisation est
armé.
Le témoin arrête de clignoter lorsque le
contacteur d'allumage est tourné à la
position ON à l'aide de la clé de contact
correcte.
Le système d'immobilisation est alors
désarmé et le témoin reste allumé pendant
3 secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
qTémoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
lLes phares sont allumés en position de
feux de route.
5-40
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores
Mazda6_8W90-EC-06K_Edition1 Page190
Monday, November 20 2006 1:43 PM
Form No.8W90-EC-06K
