Page 3 of 408
Black plate (3,1)
Nous vous remercions d'avoir porté votre choix sur une Mazda. Les véhicules Mazda sont
conçus et fabriqués pour donner au propriétaire une satisfaction complète.
De manière à profiter pleinement et en toute sécurité de votre véhicule Mazda, lisez ce
manuel avec attention et suivez toutes les recommandations.
Le concessionnaire agréé Mazda est celui qui connaît le mieux votre véhicule. Adressez-
vous à lui pour tout entretien ou réparation.
Notre réseau de professionnels Mazda, à l'échelle du pays, attache une importance
primordiale à vous satisfaire et vous donner le meilleur service possible.
Nous vous assurons également de notre constant souci de vous donner un plaisir de
conduite total et une entière satisfaction avec votre Mazda.
Mazda North American Operations
Remarques importantes concernant ce manuel
Conservez ce manuel dans la boîte à gants, il constituera une référence pratique pour une utilisation confortable et
en toute sécurité de votre Mazda. Si vous devez revendre votre véhicule, laissez ce manuel dans la boîte à gant à
disposition du propriétaire suivant.
Toutes les spécifications et descriptions sont à jour à la mise sous presse. Cependant, cherchant constamment à
améliorer ses véhicules, Mazda se réserve le droit d'apporter des modifications aux spécifications à tout moment
sans préavis et sans qu'il lui incombe d'obligations.
Enregistreur de données de conduite
Ce véhicule est doté d'un enregistreur de données de conduite. En cas de collision, ce dispositif enregistre les
données relatives à la dynamique du véhicule et aux systèmes de sécurité pendant une courte période. Ces
données peuvent aider à une meilleure compréhension des circonstances entraînant accidents et blessures et
mener à la conception de véhicules plus sûrs.
Le climatiseur et l'environnement
Votre climatiseur Mazda d'origine est rempli de HFC 134a (R134a), un réfrigérant qui n'endommage pas la
couche d'ozone. Si le climatiseur ne fonctionne pas correctement, s'adresser à un concessionnaire agréé Mazda.
Perchlorate
Certains composants de ce véhicule, tels que les [modules de coussins d'air, les dispositifs de prétension de
ceintures de sécurité, les piles au lithium, ...] peuvent contenir du perchlorate–Il faut donc prendre toutes les
dispositions spéciales qui seraient nécessaires pour effectuer les travaux d'entretien ou la mise au rebut du
véhicule. Se référer à
www.dtsc.ca.gov/hazardouswaste/perchlorate.
Veuillez noter que ce manuel s'applique à tous les modèles, accessoires et options. De ce fait, vous trouverez
certaines explications pour des accessoires non installés sur votre véhicule.
©2007 Mazda North American Operations
Printed in U.S.A. (Print1)
Un mot de bienvenue aux propriétaires de véhicules Mazda
Mazda6_8X48-EC-07G_Edition1 Page3
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 31 of 408
Black plate (31,1)
Précautions concernant les ceintures de sécurité
Les ceintures de sécurité diminuent les risques de blessures graves en cas d'accident ou
d'arrêt brusque. Mazda recommande que le conducteur et tous les passagers portent la
ceinture de sécurité en tout temps.
Tous les enrouleurs sont conçus pour maintenir les ceintures ventrale-baudrier hors du
chemin lorsqu'elles ne sont pas utilisées.
La ceinture du conducteur n'est pas conçue pour un dispositif de sécurité pour enfants, elle
n'a qu'un mode de blocage d'urgence. Le conducteur peut la porter confortablement, et elle
se bloquera lors d'une collision.
Toutefois, le siège du passager avant et tous les rétracteurs des ceintures ventrales/baudrier
arrière fonctionnent en deux modes: mode de blocage d'urgence et, pour les systèmes de
dispositif de sécurité pour enfants, mode de blocage automatique. Bien qu'il soit
recommandé d'asseoir tous les enfants sur les sièges arrière, si un enfant doit être assis sur
le siège du passager avant, reculer le siège du passager avant au maximum et s'assurer que
le système de dispositif de sécurité pour enfants est correctement fixé.
PRUDENCE
S'assurer de toujours porter la ceinture de sécurité et que tous les passagers sont
correctement attachés:
Le fait de ne pas porter de ceinture de sécurité est extrêmement dangereux. Lors
d'une collision, tout passager ne portant pas de ceinture de sécurité risque d'être
projeté contre un autre passager ou des objets à l'intérieur du véhicule ou risque
même d'être éjecté à l'extérieur du véhicule. Il risquerait de graves blessures ou
même la mort. Lors d'une collision, tout passager portant la ceinture de sécurité
court moins de risques.
Ne pas porter de ceintures de sécurité vrillées:
Des ceintures de sécurité vrillées sont dangereuses. En cas de collision, la surface
totale de la ceinture n'est pas disponible pour amortir le choc. Cela applique une
force accrue aux os situés sous la ceinture, ce qui risque de causer de graves
blessures ou la mort.
Ne jamais utiliser une ceinture de sécurité pour attacher plus d'une personne à la
fois:
L'utilisation d'une ceinture de sécurité pour plus d'une personne à la fois est
dangereuse. Toute ceinture de sécurité utilisée de cette façon ne peut pas distribuer
correctement les forces d'un impact et les deux passagers risquent d'être écrasés l'un
contre l'autre et gravement blessés ou tués. Ne jamais utiliser une ceinture de
sécurité pour plus d'une personne à la fois et veiller toujours à ce que chaque
occupant ait bien attaché sa ceinture.
Equipement sécuritaire essentiel
Ceintures de sécurité
2-17
Mazda6_8X48-EC-07G_Edition1 Page31
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 33 of 408
Black plate (33,1)
qFemmes enceintes et personnes souffrant d'une condition médicale sérieuse
Les femmes enceintes doivent toujours attacher leur ceinture de sécurité. Demander à son
médecin pour toute recommandation spécifique.
La ceinture ventrale doit être portée AJUSTEE ET LE PLUS BAS POSSIBLE SUR LES
HANCHES.
Le baudrier doit être porté correctement en travers de l'épaule, mais jamais sur la région de
l'abdomen.
Les personnes souffrant d'une condition médicale sérieuse devraient aussi porter les
ceintures de sécurité. Demander à son médecin pour toute instruction spéciale concernant
la condition médicale spécifique.
qMode de blocage d'urgence
En mode de blocage d'urgence, la ceinture reste à une tension confortable pour le passager
et l'enrouleur se verrouillera en cas de collision. Si la ceinture est attachée, elle sera
toujours en mode de blocage d'urgence, jusqu'à ce qu'elle soit mise en mode de blocage
automatique en la tirant complètement. Si la ceinture est trop serrée et gêne les
mouvements pendant que le véhicule est arrêté ou en mouvement, elle peut être en mode de
blocage automatique parce qu'elle a été trop tirée. Pour remettre la ceinture en mode de
blocage d'urgence, qui est plus confortable, arrêter le véhicule dans un endroit sûr, de
niveau, rétracter la ceinture complètement pour la remettre en mode de blocage d'urgence,
puis l'attacher de nouveau.
qMode de blocage automatique
Toujours utiliser le mode de blocage automatique pour éviter que le système de dispositif
de sécurité pour enfants ne bouge et soit en position dangereuse en cas d'accident. Pour
mettre la ceinture de sécurité en mode de blocage automatique, la tirer complètement et la
fixer tel qu'indiqué par les instructions sur le système de dispositif de sécurité pour enfants.
Elle se rétractera sur le système de dispositif de sécurité pour enfants et restera bloquée. Se
reporter à la section sur les dispositifs de sécurité pour enfants (page 2-31).
Equipement sécuritaire essentiel
Ceintures de sécurité
2-19
Mazda6_8X48-EC-07G_Edition1 Page33
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 36 of 408
Black plate (36,1)
Systèmes de dispositif de
prétension de ceinture de
sécurité avant et de
limitation de charge
Pour une protection optimale, les
ceintures de sécurité du conducteur et du
passager avant sont équipées de systèmes
de dispositif de prétension et de limitation
de charge. Pour que ces deux systèmes
puissent fonctionner correctement, il faut
attacher correctement la ceinture de
sécurité.
Dispositifs de prétension:
Lors d'une collision frontale ou semi-
frontale d'une intensité modérée ou plus,
le coussin d'air avant et le dispositif de
prétension de ceinture de sécurité avant se
déploient simultanément. Les rétracteurs
de ceintures de sécurité avant retirent le
mou rapidement lorsque les coussins d'air
se déploient.
En outre, le dispositif de prétension du
passager avant, de même que le coussin
d'air du passager avant, a été conçu pour
se déployer seulement en fonction du
poids total assis sur le siège du passager
avant. Les coussins d'air et les dispositifs
de prétension de ceinture de sécurité
doivent être remplacés à chaque fois qu'ils
se sont déployés. Pour plus de détails, se
référer à“Capteurs de poids du siège du
passager avant”(page 2-58).Limiteur de charge:
Le système de limitation de charge
relâche la ceinture d'une manière
contrôlée afin de réduire la force
appliquée par celle-ci sur la poitrine de
l'occupant du siège. Bien que la charge la
plus forte sur une ceinture de sécurité soit
appliquée lors de collisions frontales, le
limiteur de charge possède une fonction
mécanique automatique et peut être activé
dans n'importe quel mode d'accident avec
un déplacement de l'occupant suffisant.
Même si les dispositifs de prétension ne
se sont pas déployés, la fonction de
limitation de charge doit être vérifiée par
un concessionnaire agréé Mazda.
PRUDENCE
Ne porter les ceintures de sécurité que
comme recommandé dans ce manuel:
Une position incorrecte des ceintures
de sécurité du conducteur et du
passager avant est dangereuse. Si
leur position n'est pas correcte, les
systèmes de dispositif de prétension
et de limitation de charge ne peuvent
pas fournir une protection adéquate
en cas d'accident et cela peut
entraîner de graves blessures. Pour
plus de détails concernant l'attache
des ceintures de sécurité, se référer
“Pour boucler les ceintures de
sécurité”(page 2-20).
2-22
Equipement sécuritaire essentiel
Ceintures de sécurité
Mazda6_8X48-EC-07G_Edition1 Page36
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 46 of 408
Black plate (46,1)
Même si le coussin d'air côté passager avant est désactivé, Mazda recommande vivement
que les enfants soient correctement retenus et que tout système de dispositif de sécurité
pour enfants soit correctement fixé sur les sièges arrière qui sont la position la plus
sécuritaire pour les enfants.
Pour plus de détails, se référer à“Capteurs de poids du siège du passager avant”(page
2-58).
PRUDENCE
Utiliser le système de dispositif de sécurité pour enfants de taille correcte:
Pour une protection adéquate en cas d'accident ou d'arrêt brusque, l'enfant doit être
correctement attaché à l'aide de la ceinture de sécurité ou d'un système de dispositif
de sécurité pour enfants suivant son âge et sa taille. Sinon, l'enfant peut subir de
graves blessures ou même la mort.
Suivre les instructions du fabricant et toujours garder le système de dispositif de
sécurité pour enfants attaché:
Un système de dispositif de sécurité pour enfants qui n'est pas fixé est dangereux. En
cas d'arrêt brusque ou de collision, il risque de se déplacer causant de graves
blessures ou la mort de l'enfant ou des autres passagers. S'assurer que le système de
dispositif de sécurité pour enfants est bien fixé en place suivant les instructions du
fabricant du système de dispositif de sécurité pour enfants. Lorsqu'il n'est pas utilisé,
le retirer du véhicule ou l'attacher à l'aide d'une ceinture de sécurité, ou le fixer aux
DEUX ancrages inférieurs LATCH pour les systèmes de dispositif de sécurité pour
enfants de type LATCH et les sangles d'ancrage correspondantes.
Toujours bien attacher un enfant dans un système de dispositif de sécurité pour
enfants adéquat:
Le fait de tenir un enfant dans les bras pendant que le véhicule est en mouvement
est extrêmement dangereux. Peu importe la force d'une personne, il ou elle ne pourra
pas retenir l'enfant en cas d'arrêt brusque ou de collision et cela peut causer de
graves blessures ou la mort de l'enfant ou des autres passagers. Même en cas
d'accident modéré, l'enfant peut subir les forces du coussin d'air qui peuvent causer
de graves blessures ou la mort de l'enfant, ou l'enfant peut être projeté contre un
adulte, ce qui pourrait blesser à la fois l'enfant et l'adulte.
Ne jamais utiliser, sur le siège avant avec un coussin d'air qui risque de se déployer,
un système de dispositif de sécurité pour enfants faisant face à l'arrière du véhicule:
Les systèmes de dispositif de sécurité faisant face à l'arrière du véhicule installés sur
le siège avant sont en fait particulièrement dangereux, même si vous êtes convaincu
qu'un coussin d'air de passager avant ne se déploiera pas parce que le témoin de
désactivation de coussin d'air du passager avant est allumé.
2-32
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
Mazda6_8X48-EC-07G_Edition1 Page46
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 78 of 408
Black plate (78,1)
qFonctionnement des coussins d'air latéraux et des rideaux gonflables
Lorsque les détecteurs de choc des coussins d'air détectent une collision latérale d'une force
supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs de
gonflage.
Des gaz sont produits pour gonfler les coussins d'air latéraux et les rideaux gonflables, puis
après leur déploiement, les coussins d'air latéraux et les rideaux gonflables se dégonflent
rapidement. Toutefois, le système de coussin d'air latéral du passager avant a été conçu
pour se déployer seulement en fonction du poids total assis sur le siège du passager avant.
Les coussins d'air latéraux et les rideaux gonflables ne fonctionnent qu'une seule fois.
Après cela,les coussins d'air latéraux ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les systèmes.
Les coussins d'air latéraux et rideaux de
sécurité gonflables ne se déploie que du côté
du véhicule qui reçoit l'impact.
qActivation/non-activation des coussins d'air
REMARQUESi les capteurs de poids du siège du passager avant détectent un poids total assis sur le siège du
passager avant inférieur à environ 42 kg (93 lb), les coussins d'air avant et latéral et le dispositif de
prétension de ceinture de sécurité côté passager avant peuvent ne pas se déployer (page 2-58), mais
les rideaux de sécurité gonflables peuvent se déployer.
2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page78
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 85 of 408
Black plate (85,1)
3Bien connaître votre Mazda
Explication des commandes et opérations de base; comme l'ouverture/la
fermeture et le réglage de différents éléments.
Portières et serrures ...................................................................... 3-2
Clés ........................................................................................... 3-2
Système d'ouverture à télécommande ....................................... 3-3
Serrures des portières ................................................................ 3-8
Hayon (5 portes) ..................................................................... 3-12
Hayon (Sport Wagon) ............................................................. 3-14
Couvercle du coffre (4 portes) ................................................ 3-21
Levier intérieur de déverrouillage du coffre (4 portes) ............ 3-23
Lève-vitre électrique ............................................................... 3-24
Trappe de remplissage de carburant et bouchon de réservoir de
carburant ................................................................................. 3-31
Capot ....................................................................................... 3-33
Toit ouvrant transparent
í....................................................... 3-34
Système de sécurité ..................................................................... 3-37
Système d'immobilisation ....................................................... 3-37
Système antivol
í.................................................................... 3-39
Volant et rétroviseurs ................................................................. 3-42
Volant ...................................................................................... 3-42
Rétroviseurs ............................................................................ 3-42
3-1íCertains modèles.
Mazda6_8X48-EC-07G_Edition1 Page85
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 114 of 408
Black plate (114,1)
PRUDENCE
Utiliser la fonction de vitre
automatique uniquement quand on est
certain que le véhicule est en lieu sûr:
Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent la vitre à votre
insu, les vitres ouvertes ne
manqueront pas de tenter
d'éventuels voleurs, davantage
encore que des portières non
verrouillées.
Les vitres peuvent être ouvertes pour aérer
l'habitacle avant d'entrer dans le véhicule.
Avec touche de déverrouillage (Système
d'ouverture à télécommande)
Appuyer une fois, puis appuyer à nouveau
dans les 1,5 secondes et maintenir
enfoncé.
Une fois les portières et hayon/couvercle
du coffre déverrouillés, les deux vitres
avant se ferment lorsque la touche de
déverrouillage est enfoncée.
Pour arrêter l'opération d'ouverture des
vitres en cours, relâcher la touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres s'ouvrent.
4 portes
Touche de verrouillage
Touche de déverrouillage
Touche de coffreTouche de panique
5 portes/Sport Wagon
Touche de verrouillage
Touche de déverrouillage
Touche de panique
REMARQUElLa touche de déverrouillage ne fonctionne
que si l'on exerce deux pressions
successives sur celle-ci.
lLa touche de verrouillage ne permet pas de
fermer les lève-vitres électriques.
Avec clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.
2. Tourner la clé vers l'avant et la
maintenir. Une fois les portières et le
hayon/couvercle du coffre
déverrouillés, les vitres s'ouvrent
complètement en mode automatique.
Ouvrir
3-30
Bien connaître votre Mazda
Portières et serrures
Mazda6_8X48-EC-07G_Edition1 Page114
Monday, June 11 2007 11:1 AM
Form No.8X48-EC-07G
Page 123 of 408
Black plate (123,1)

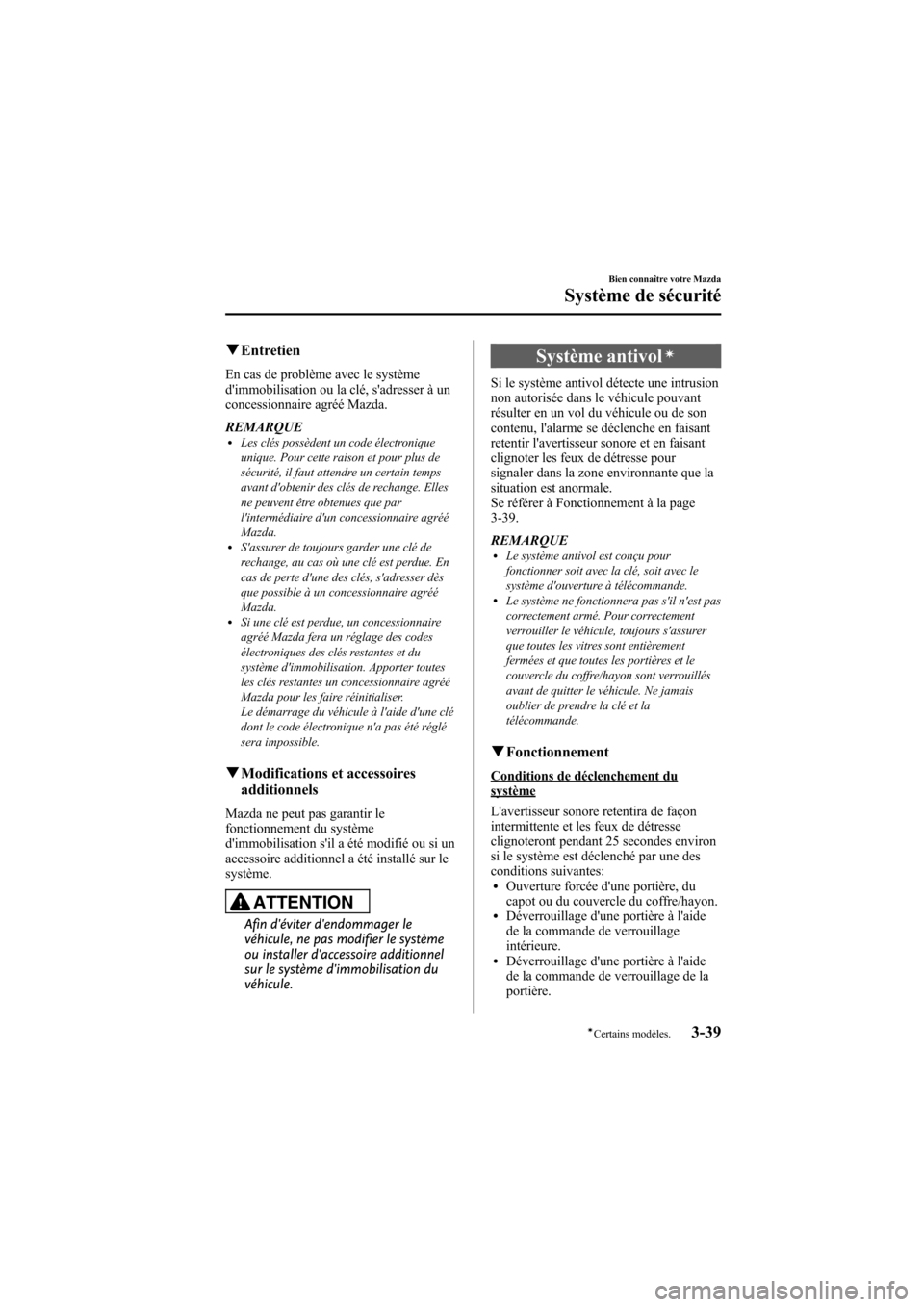

qEntretien
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes clés possèdent un code électronique
unique. Pour cette raison et pour plus de
sécurité, il faut attendre un certain temps
avant d'obtenir des clés de rechange. Elles
ne peuvent être obtenues que par
l'intermédiaire d'un concessionnaire agréé
Mazda.
lS'assurer de toujours garder une clé de
rechange, au cas où une clé est perdue. En
cas de perte d'une des clés, s'adresser dès
que possible à un concessionnaire agréé
Mazda.
lSi une clé est perdue, un concessionnaire
agréé Mazda fera un réglage des codes
électroniques des clés restantes et du
système d'immobilisation. Apporter toutes
les clés restantes un concessionnaire agréé
Mazda pour les faire réinitialiser.
Le démarrage du véhicule à l'aide d'une clé
dont le code électronique n'a pas été réglé
sera impossible.
qModifications et accessoires
additionnels
Mazda ne peut pas garantir le
fonctionnement du système
d'immobilisation s'il a été modifié ou si un
accessoire additionnel a été installé sur le
système.
ATTENTION
Afin d'éviter d'endommager le
véhicule, ne pas modifier le système
ou installer d'accessoire additionnel
sur le système d'immobilisation du
véhicule.
Système antivolí
Si le système antivol détecte une intrusion
non autorisée dans le véhicule pouvant
résulter en un vol du véhicule ou de son
contenu, l'alarme se déclenche en faisant
retentir l'avertisseur sonore et en faisant
clignoter les feux de détresse pour
signaler dans la zone environnante que la
situation est anormale.
Se référer à Fonctionnement à la page
3-39.
REMARQUE
lLe système antivol est conçu pour
fonctionner soit avec la clé, soit avec le
système d'ouverture à télécommande.
lLe système ne fonctionnera pas s'il n'est pas
correctement armé. Pour correctement
verrouiller le véhicule, toujours s'assurer
que toutes les vitres sont entièrement
fermées et que toutes les portières et le
couvercle du coffre/hayon sont verrouillés
avant de quitter le véhicule. Ne jamais
oublier de prendre la clé et la
télécommande.
qFonctionnement
Conditions de déclenchement dusystème
L'avertisseur sonore retentira de façon
intermittente et les feux de détresse
clignoteront pendant 25 secondes environ
si le système est déclenché par une des
conditions suivantes:
lOuverture forcée d'une portière, du
capot ou du couvercle du coffre/hayon.
lDéverrouillage d'une portière à l'aide
de la commande de verrouillage
intérieure.
lDéverrouillage d'une portière à l'aide
de la commande de verrouillage de la
portière.
Bien connaître votre Mazda
Système de sécurité
3-39íCertains modèles. Mazda6_8X48-EC-07G_Edition1 Page123
Monday, June 11 2007 11:1 AM
Form No.8X48-EC-07G
Page 141 of 408
Black plate (141,1)
5Conduite de votre Mazda
Explication des instruments et commandes.
Démarrage et conduite ................................................................. 5-2
Contacteur d'allumage ............................................................... 5-2
Démarrage du moteur ................................................................ 5-4
Circuit de freinage ..................................................................... 5-5
Boîte de vitesses manuelle ...................................................... 5-10
Boîte de vitesses automatique ................................................. 5-12
Direction assistée .................................................................... 5-19
Régulateur de vitesse de croisière ........................................... 5-19
Système de commande de traction (TCS)
í............................ 5-23
Système de surveillance de pression des pneusí.................... 5-26
Combiné compteurs et indicateurs ............................................ 5-33
Compteurs et jauges ................................................................ 5-33
Voyants/témoins et avertisseurs sonores ................................... 5-37
Voyants/témoins ...................................................................... 5-37
Avertisseurs sonores ................................................................ 5-49
Interrupteurs et commandes ...................................................... 5-50
Commande d'éclairage ............................................................ 5-50
Clignotants et changement de file ........................................... 5-52
Antibrouillards
í..................................................................... 5-53
Essuie-glace et lave-glace de pare-brise .................................. 5-53
Essuie-glace et lave-glace de lunette arrière
í......................... 5-55
Dégivreur de lunette arrière ..................................................... 5-55
Avertisseur ............................................................................... 5-56
Feux de détresse ...................................................................... 5-57
Système de télécommande HomeLink
í................................. 5-57
5-1íCertains modèles.
Mazda6_8X48-EC-07G_Edition1 Page141
Monday, June 11 2007 11:1 AM
Form No.8X48-EC-07G
