MAZDA MODEL 6 2015 Betriebsanleitung (in German)

WARNUNG
Kontrollieren, ob sich in der Nähe des
an den Isofix-Verankerungen
gesicherten Kinderrückhaltesystems
keine Sicherheitsgurte oder
Fremdkörper befinden:
Es ist gefährlich, bei der Installation
eines Kinderrückhaltesystems die
Anweisungen des Herstellers zu
missachten. Falls eine richtige
Befestigung des
Kinderrückhaltesystems an den Isofix-
Verankerungen durch einen
Sicherheitsgurt oder einen
Fremdkörper behindert wird oder das
Kinderrückhaltesystem nicht richtig
installiert ist, kann sich im Fall eines
Aufpralls oder eines Unfalls das
Kinderrückhaltesystem bewegen und
für das Kind und die
Fahrzeuginsassen ist ein hohes
Verletzungsrisiko mit sogar tödlichen
Folgen vorhanden. Bei der
Installation eines
Kinderrückhaltesystems müssen Sie
deshalb kontrollieren, ob die
Befestigung nicht durch
Sicherheitsgurte oder andere
Fremdkörper beeinträchtigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers
genau.
1. Stellen Sie zuerst den Vordersitz ein,
um einen Abstand zwischen
Kinderrückhaltesystem und Vordersitz
zu schaffen (Seite 2-6).
2. Drücken Sie die Sitzlehne zurück bis
sie einrastet, um zu kontrollieren, ob
die Sitzlehne richtig gesichert ist.3. Drücken Sie das Sitzpolster und die
Sitzlehne leicht auseinander und
kontrollieren Sie die Position der
Isofix-Verankerungen.
HINWEIS
Die Markierungen über den Isofix-
Verankerungen bezeichnen die Stellen,
an denen ein Kinderrückhaltesystem an
den Isofix-Verankerungen befestigt
werden kann.
4. Verriegeln Sie die Kopfstütze in der
obersten Position.
Siehe“Kopfstützen”auf Seite 2-16.
5. Befestigen Sie das
Kinderrückhaltesystem an den Isofix-
Verankerungen, entsprechend den
Anweisungen des
Kinderrückhaltesystemherstellers.
6. Falls Ihr Kinderrückhaltesystem mit
einem Halteriemen ausgerüstet ist, so
ist es für die Sicherheit sehr wichtig,
dass der Riemen richtig befestigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers für
die Installation des Halteriemens genau
(Seite 2-40).
2-42
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme

WARNUNG
Den Halteriemen immer an der
richtigen Halteriemenverankerung
befestigen:
Es ist gefährlich, den Halteriemen an
der falschen Halteriemenverankerung
zu befestigen. Bei einem Aufprall
kann der Halteriemen abrutschen, so
dass sich die Befestigung des
Kinderrückhaltesystems lockert.
Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
WARNUNG
Den Halteriemen immer zwischen die
Kopfstütze und die Sitzlehne legen:
Es ist gefährlich, den Halteriemen
über die Kopfstütze zu führen. Bei
einem Aufprall kann der Halteriemen
von der Kopfstütze abrutschen, so dass
sich die Befestigung des
Kinderrückhaltesystems lockert.
Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
Verankerungshalterung
Halteriemen(Stufenheck)
Halteriemen
vorne
(Kombi)
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
2-43

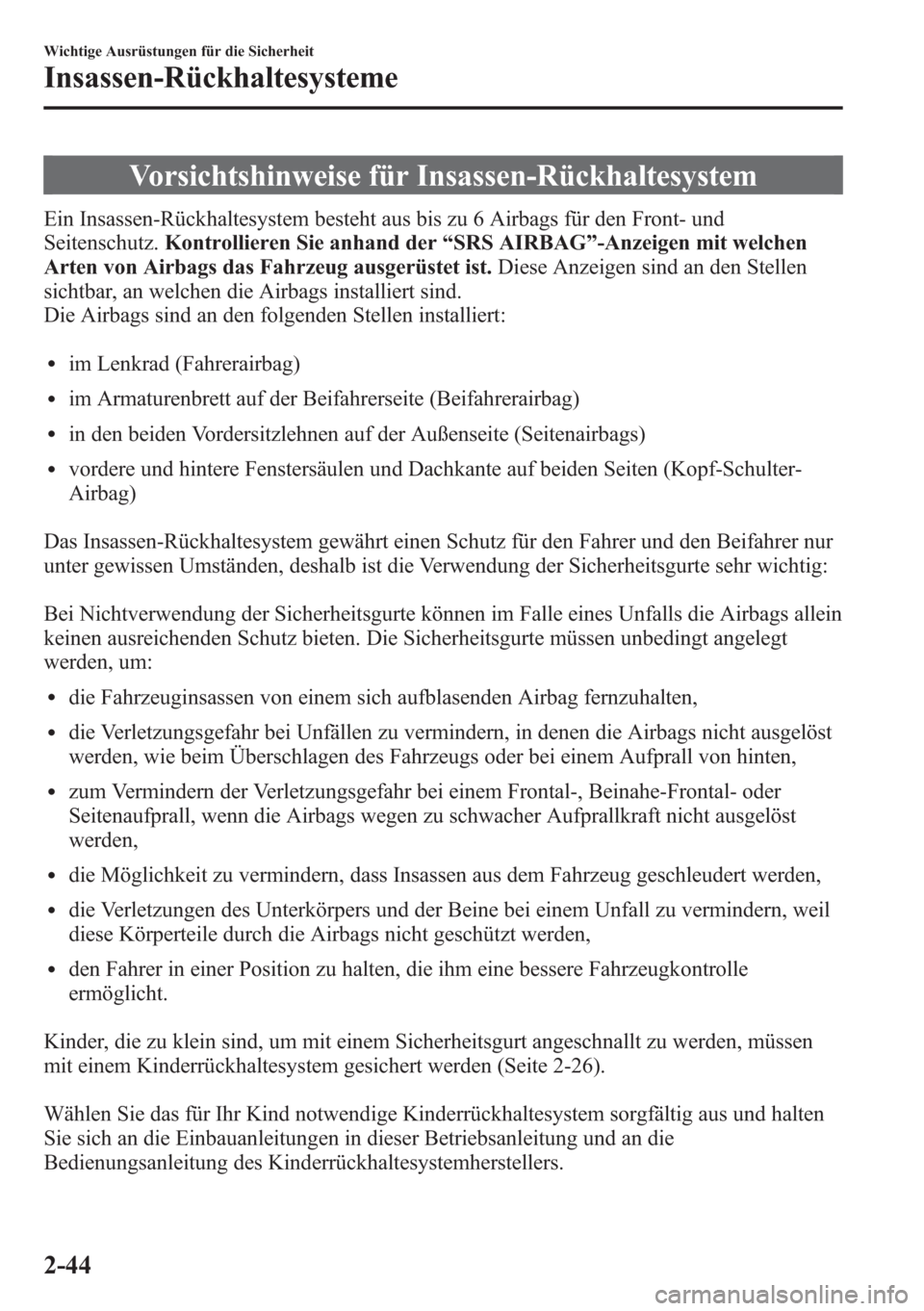

Vorsichtshinweise für Insassen-Rückhaltesystem
Ein Insassen-Rückhaltesystem besteht aus bis zu 6 Airbags für den Front- und
Seitenschutz.Kontrollieren Sie anhand der“SRS AIRBAG”-Anzeigen mit welchen
Arten von Airbags das Fahrzeug ausgerüstet ist.Diese Anzeigen sind an den Stellen
sichtbar, an welchen die Airbags installiert sind.
Die Airbags sind an den folgenden Stellen installiert:
lim Lenkrad (Fahrerairbag)
lim Armaturenbrett auf der Beifahrerseite (Beifahrerairbag)
lin den beiden Vordersitzlehnen auf der Außenseite (Seitenairbags)
lvordere und hintere Fenstersäulen und Dachkante auf beiden Seiten (Kopf-Schulter-
Airbag)
Das Insassen-Rückhaltesystem gewährt einen Schutz für den Fahrer und den Beifahrer nur
unter gewissen Umständen, deshalb ist die Verwendung der Sicherheitsgurte sehr wichtig:
Bei Nichtverwendung der Sicherheitsgurte können im Falle eines Unfalls die Airbags allein
keinen ausreichenden Schutz bieten. Die Sicherheitsgurte müssen unbedingt angelegt
werden, um:
ldie Fahrzeuginsassen von einem sich aufblasenden Airbag fernzuhalten,
ldie Verletzungsgefahr bei Unfällen zu vermindern, in denen die Airbags nicht ausgelöst
werden, wie beim Überschlagen des Fahrzeugs oder bei einem Aufprall von hinten,
lzum Vermindern der Verletzungsgefahr bei einem Frontal-, Beinahe-Frontal- oder
Seitenaufprall, wenn die Airbags wegen zu schwacher Aufprallkraft nicht ausgelöst
werden,
ldie Möglichkeit zu vermindern, dass Insassen aus dem Fahrzeug geschleudert werden,
ldie Verletzungen des Unterkörpers und der Beine bei einem Unfall zu vermindern, weil
diese Körperteile durch die Airbags nicht geschützt werden,
lden Fahrer in einer Position zu halten, die ihm eine bessere Fahrzeugkontrolle
ermöglicht.
Kinder, die zu klein sind, um mit einem Sicherheitsgurt angeschnallt zu werden, müssen
mit einem Kinderrückhaltesystem gesichert werden (Seite 2-26).
Wählen Sie das für Ihr Kind notwendige Kinderrückhaltesystem sorgfältig aus und halten
Sie sich an die Einbauanleitungen in dieser Betriebsanleitung und an die
Bedienungsanleitung des Kinderrückhaltesystemherstellers.
2-44
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

WARNUNG

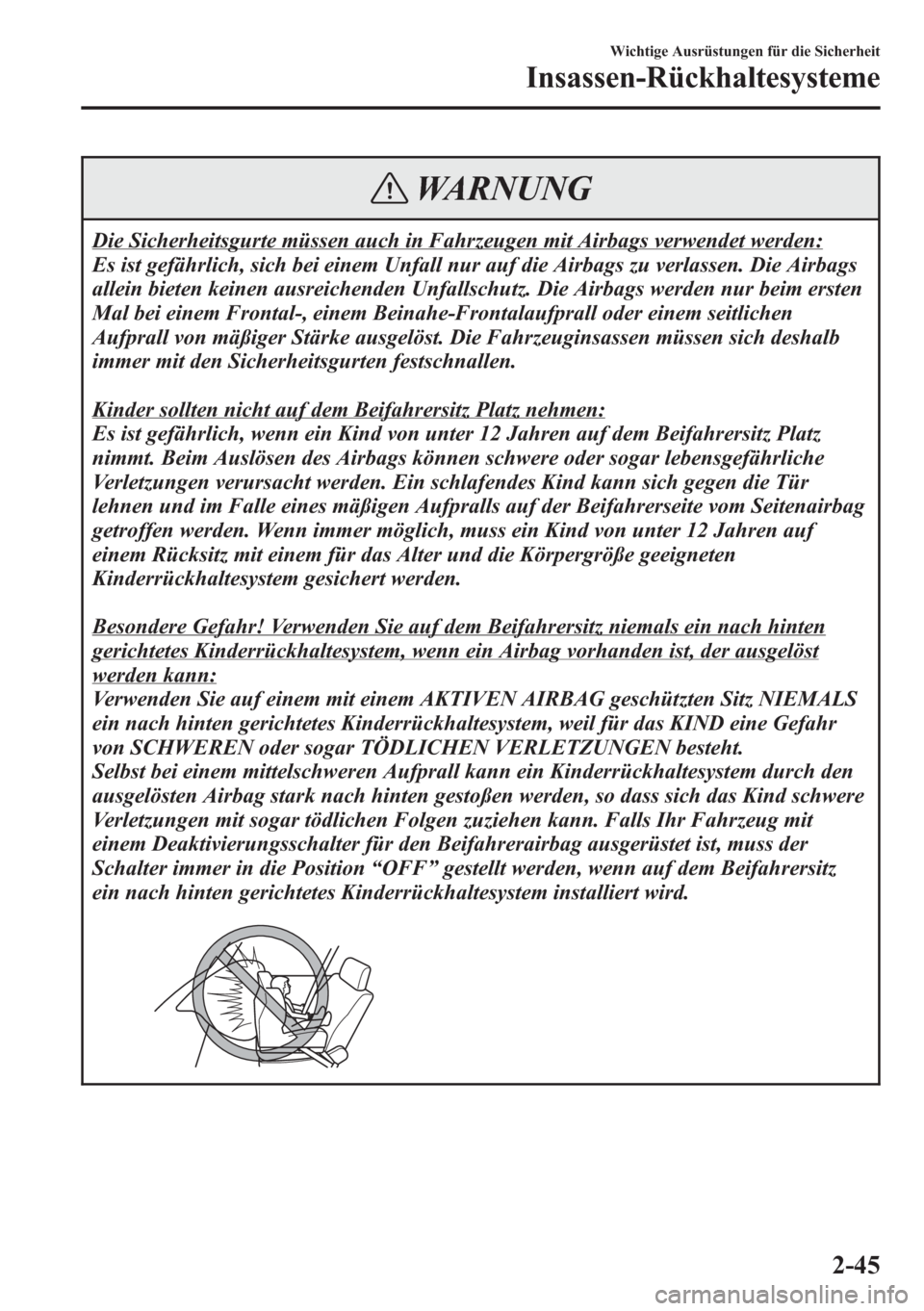

Die Sicherheitsgurte müssen auch in Fahrzeugen mit Airbags verwendet werden:
Es ist gefährlich, sich bei einem Unfall nur auf die Airbags zu verlassen. Die Airbags
allein bieten keinen ausreichenden Unfallschutz. Die Airbags werden nur beim ersten
Mal bei einem Frontal-, einem Beinahe-Frontalaufprall oder einem seitlichen
Aufprall von mäßiger Stärke ausgelöst. Die Fahrzeuginsassen müssen sich deshalb
immer mit den Sicherheitsgurten festschnallen.
Kinder sollten nicht auf dem Beifahrersitz Platz nehmen:
Es ist gefährlich, wenn ein Kind von unter 12 Jahren auf dem Beifahrersitz Platz
nimmt. Beim Auslösen des Airbags können schwere oder sogar lebensgefährliche
Verletzungen verursacht werden. Ein schlafendes Kind kann sich gegen die Tür
lehnen und im Falle eines mäßigen Aufpralls auf der Beifahrerseite vom Seitenairbag
getroffen werden. Wenn immer möglich, muss ein Kind von unter 12 Jahren auf
einem Rücksitz mit einem für das Alter und die Körpergröße geeigneten
Kinderrückhaltesystem gesichert werden.
Besondere Gefahr! Verwenden Sie auf dem Beifahrersitz niemals ein nach hinten
gerichtetes Kinderrückhaltesystem, wenn ein Airbag vorhanden ist, der ausgelöst
werden kann:
Verwenden Sie auf einem mit einem AKTIVEN AIRBAG geschützten Sitz NIEMALS
ein nach hinten gerichtetes Kinderrückhaltesystem, weil für das KIND eine Gefahr
von SCHWEREN oder sogar TÖDLICHEN VERLETZUNGEN besteht.
Selbst bei einem mittelschweren Aufprall kann ein Kinderrückhaltesystem durch den
ausgelösten Airbag stark nach hinten gestoßen werden, so dass sich das Kind schwere
Verletzungen mit sogar tödlichen Folgen zuziehen kann. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den Beifahrerairbag ausgerüstet ist, muss der
Schalter immer in die Position“OFF”gestellt werden, wenn auf dem Beifahrersitz
ein nach hinten gerichtetes Kinderrückhaltesystem installiert wird.
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-45

WARNUNG

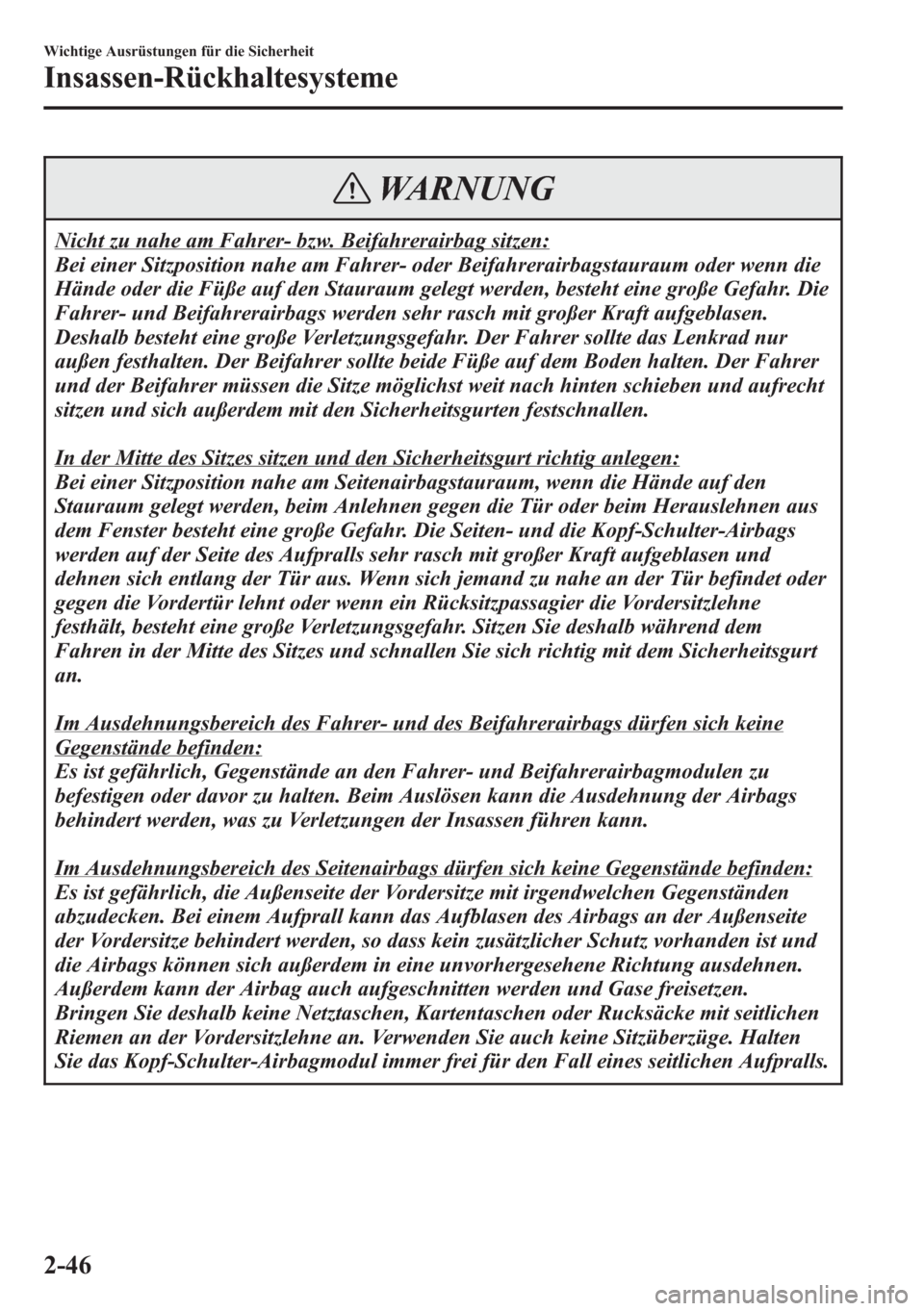

Nicht zu nahe am Fahrer- bzw. Beifahrerairbag sitzen:
Bei einer Sitzposition nahe am Fahrer- oder Beifahrerairbagstauraum oder wenn die
Hände oder die Füße auf den Stauraum gelegt werden, besteht eine große Gefahr. Die
Fahrer- und Beifahrerairbags werden sehr rasch mit großer Kraft aufgeblasen.
Deshalb besteht eine große Verletzungsgefahr. Der Fahrer sollte das Lenkrad nur
außen festhalten. Der Beifahrer sollte beide Füße auf dem Boden halten. Der Fahrer
und der Beifahrer müssen die Sitze möglichst weit nach hinten schieben und aufrecht
sitzen und sich außerdem mit den Sicherheitsgurten festschnallen.
In der Mitte des Sitzes sitzen und den Sicherheitsgurt richtig anlegen:
Bei einer Sitzposition nahe am Seitenairbagstauraum, wenn die Hände auf den
Stauraum gelegt werden, beim Anlehnen gegen die Tür oder beim Herauslehnen aus
dem Fenster besteht eine große Gefahr. Die Seiten- und die Kopf-Schulter-Airbags
werden auf der Seite des Aufpralls sehr rasch mit großer Kraft aufgeblasen und
dehnen sich entlang der Tür aus. Wenn sich jemand zu nahe an der Tür befindet oder
gegen die Vordertür lehnt oder wenn ein Rücksitzpassagier die Vordersitzlehne
festhält, besteht eine große Verletzungsgefahr. Sitzen Sie deshalb während dem
Fahren in der Mitte des Sitzes und schnallen Sie sich richtig mit dem Sicherheitsgurt
an.
Im Ausdehnungsbereich des Fahrer- und des Beifahrerairbags dürfen sich keine
Gegenstände befinden:
Es ist gefährlich, Gegenstände an den Fahrer- und Beifahrerairbagmodulen zu
befestigen oder davor zu halten. Beim Auslösen kann die Ausdehnung der Airbags
behindert werden, was zu Verletzungen der Insassen führen kann.
Im Ausdehnungsbereich des Seitenairbags dürfen sich keine Gegenstände befinden:
Es ist gefährlich, die Außenseite der Vordersitze mit irgendwelchen Gegenständen
abzudecken. Bei einem Aufprall kann das Aufblasen des Airbags an der Außenseite
der Vordersitze behindert werden, so dass kein zusätzlicher Schutz vorhanden ist und
die Airbags können sich außerdem in eine unvorhergesehene Richtung ausdehnen.
Außerdem kann der Airbag auch aufgeschnitten werden und Gase freisetzen.
Bringen Sie deshalb keine Netztaschen, Kartentaschen oder Rucksäcke mit seitlichen
Riemen an der Vordersitzlehne an. Verwenden Sie auch keine Sitzüberzüge. Halten
Sie das Kopf-Schulter-Airbagmodul immer frei für den Fall eines seitlichen Aufpralls.
2-46
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

WARNUNG

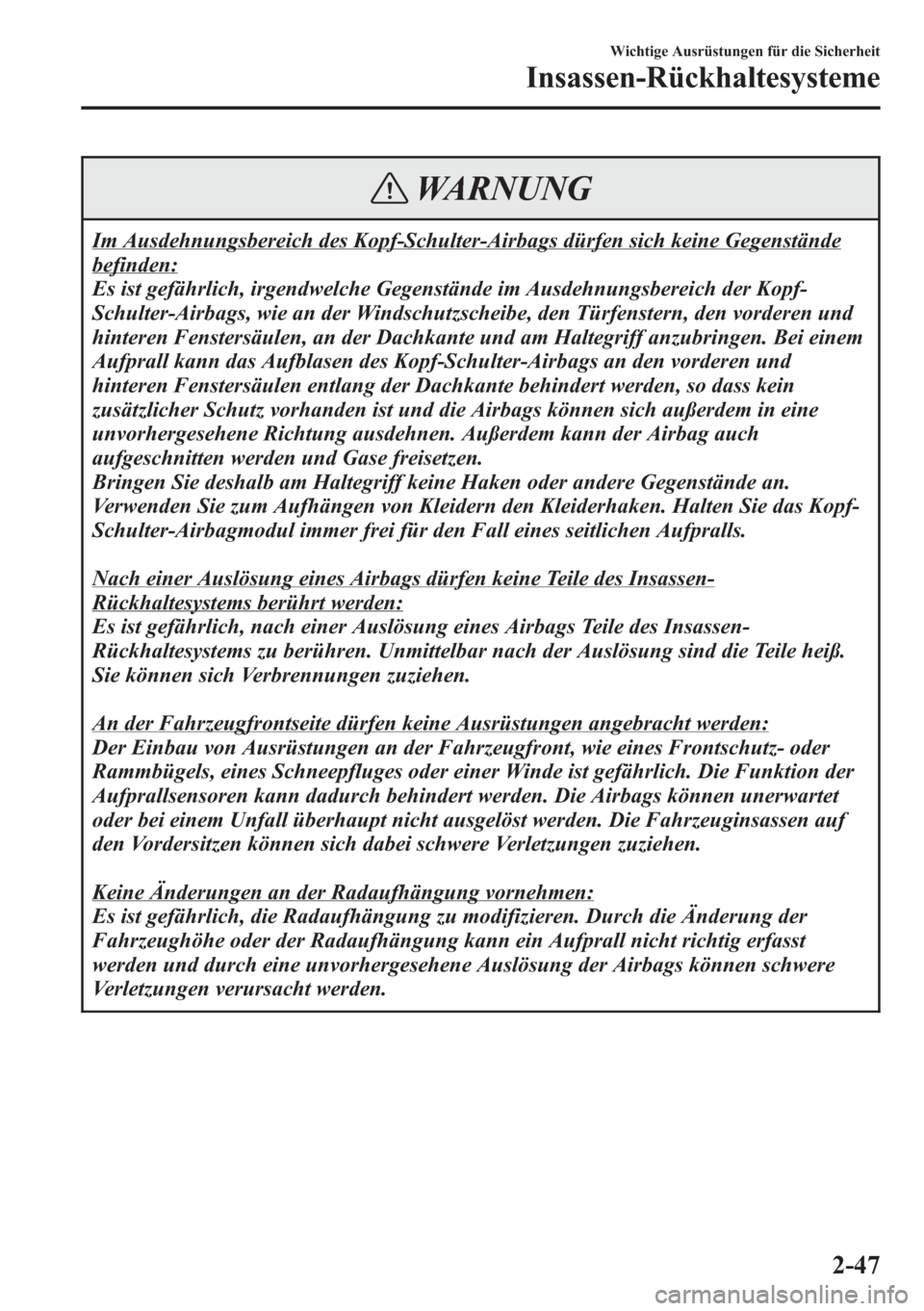

Im Ausdehnungsbereich des Kopf-Schulter-Airbags dürfen sich keine Gegenstände
befinden:
Es ist gefährlich, irgendwelche Gegenstände im Ausdehnungsbereich der Kopf-
Schulter-Airbags, wie an der Windschutzscheibe, den Türfenstern, den vorderen und
hinteren Fenstersäulen, an der Dachkante und am Haltegriff anzubringen. Bei einem
Aufprall kann das Aufblasen des Kopf-Schulter-Airbags an den vorderen und
hinteren Fenstersäulen entlang der Dachkante behindert werden, so dass kein
zusätzlicher Schutz vorhanden ist und die Airbags können sich außerdem in eine
unvorhergesehene Richtung ausdehnen. Außerdem kann der Airbag auch
aufgeschnitten werden und Gase freisetzen.
Bringen Sie deshalb am Haltegriff keine Haken oder andere Gegenstände an.
Verwenden Sie zum Aufhängen von Kleidern den Kleiderhaken. Halten Sie das Kopf-
Schulter-Airbagmodul immer frei für den Fall eines seitlichen Aufpralls.
Nach einer Auslösung eines Airbags dürfen keine Teile des Insassen-
Rückhaltesystems berührt werden:
Es ist gefährlich, nach einer Auslösung eines Airbags Teile des Insassen-
Rückhaltesystems zu berühren. Unmittelbar nach der Auslösung sind die Teile heiß.
Sie können sich Verbrennungen zuziehen.
An der Fahrzeugfrontseite dürfen keine Ausrüstungen angebracht werden:
Der Einbau von Ausrüstungen an der Fahrzeugfront, wie eines Frontschutz- oder
Rammbügels, eines Schneepfluges oder einer Winde ist gefährlich. Die Funktion der
Aufprallsensoren kann dadurch behindert werden. Die Airbags können unerwartet
oder bei einem Unfall überhaupt nicht ausgelöst werden. Die Fahrzeuginsassen auf
den Vordersitzen können sich dabei schwere Verletzungen zuziehen.
Keine Änderungen an der Radaufhängung vornehmen:
Es ist gefährlich, die Radaufhängung zu modifizieren. Durch die Änderung der
Fahrzeughöhe oder der Radaufhängung kann ein Aufprall nicht richtig erfasst
werden und durch eine unvorhergesehene Auslösung der Airbags können schwere
Verletzungen verursacht werden.
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-47

WARNUNG
Keine Änderungen am Insassen-Rückhaltesystem vornehmen:
Es ist gefährlich, an den Teilen und der Verkabelung des Insassen-Rückhaltesystems
Änderungen vorzunehmen. Das System kann ausgelöst oder außer Funktion gesetzt
werden. Nehmen Sie deshalb am Insassen-Rückhaltesystem keine Änderungen vor.
Bringen Sie niemals irgendwelche Verkleidungen, Plaketten usw. an den
Airbagmodulen des Insassen-Rückhaltesystems an. Bringen Sie auch keine
zusätzlichen elektrischen Ausrüstungen in der Nähe der Systemkomponenten oder der
Verkabelung an. Ein Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, kann die Vordersitze mit der entsprechenden Vorsicht
aus- und einbauen. Es ist wichtig, dass die Verkabelung und die Anschlüsse der
Airbags richtig geschützt werden, um die Airbags nicht unabsichtlich auszulösen und
die Airbaganschlüsse nicht zu beschädigen.
Verstauen Sie kein Gepäck oder andere Gegenstände unter den Vordersitzen:
Es ist gefährlich, Gegenstände unter den Vordersitzen zu verstauen. Wichtige Teile des
Insassen-Rückhaltesystems können beschädigt werden und im Falle eines Aufpralls
von der Seite werden die Seitenairbags nicht ausgelöst, was schwere und sogar
tödliche Verletzungen verursachen kann. Um eine Beschädigung der Teile des
Insassen-Rückhaltesystems auszuschließen, dürfen keine Gegenstände unter den
Vordersitzen verstaut werden.
Nicht fahren, wenn Komponenten des Airbag/Gurtstraffersystems beschädigt sind:
Ausgelöste oder beschädigte Airbags oder Gurtstrafferkomponenten müssen nach
jedem Aufprall ersetzt werden. Nur ein Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, ist in der Lage die Funktionsfähigkeit dieser
Komponenten richtig zu beurteilen. Beim Fahren mit ausgelösten Airbags oder
Gurtstraffern ist bei einem nächsten Unfall kein Schutz mehr vorhanden, so dass eine
hohe Verletzungsgefahr mit eventuell lebensgefährlichen Folgen besteht.
Keine Airbagteile entfernen:
Der Ausbau von Komponenten, wie der Vordersitze, des Armaturenbretts oder des
Lenkrads oder von Teilen an den vorderen und hinteren Fenstersäulen und entlang
der Dachkante mit Airbagteilen oder Sensoren kann gefährlich sein. In diesen Teilen
sind wichtige Airbagkomponenten vorhanden. Durch einen unabsichtlich ausgelösten
Airbag können schwere Verletzungen verursacht werden. Lassen Sie das System nur
von einem autorisierten Mazda-Vertragshändler/Servicepartner ausbauen.
2-48
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

WARNUNG

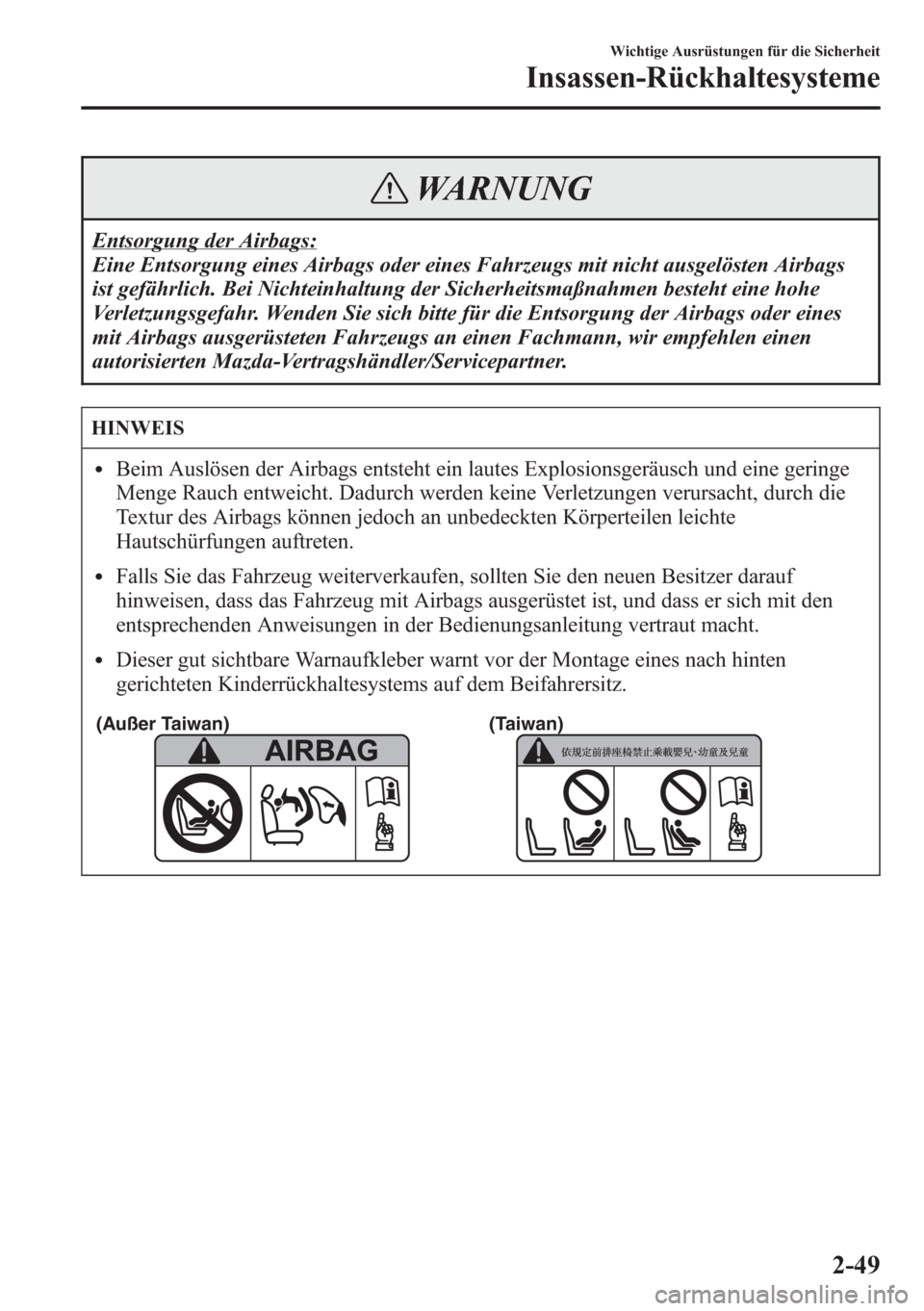

Entsorgung der Airbags:
Eine Entsorgung eines Airbags oder eines Fahrzeugs mit nicht ausgelösten Airbags
ist gefährlich. Bei Nichteinhaltung der Sicherheitsmaßnahmen besteht eine hohe
Verletzungsgefahr. Wenden Sie sich bitte für die Entsorgung der Airbags oder eines
mit Airbags ausgerüsteten Fahrzeugs an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
lBeim Auslösen der Airbags entsteht ein lautes Explosionsgeräusch und eine geringe
Menge Rauch entweicht. Dadurch werden keine Verletzungen verursacht, durch die
Textur des Airbags können jedoch an unbedeckten Körperteilen leichte
Hautschürfungen auftreten.
lFalls Sie das Fahrzeug weiterverkaufen, sollten Sie den neuen Besitzer darauf
hinweisen, dass das Fahrzeug mit Airbags ausgerüstet ist, und dass er sich mit den
entsprechenden Anweisungen in der Bedienungsanleitung vertraut macht.
lDieser gut sichtbare Warnaufkleber warnt vor der Montage eines nach hinten
gerichteten Kinderrückhaltesystems auf dem Beifahrersitz.
(Außer Taiwan) (Taiwan)
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-49

Deaktivierungsschalter für Beifahrerairbagí
WARNUNG
Der Beifahrerairbag darf nicht unnötig deaktiviert werden:
Eine unnötige Deaktivierung des Beifahrerairbags ist gefährlich. Der zusätzliche
Schutz für den Beifahrer wird damit aufgehoben. Dadurch können schwere und
sogar lebensgefährliche Verletzungen verursacht werden. Außer für den Einbau eines
Kinderrückhaltesystems auf dem Beifahrersitz darf deshalb der
Deaktivierungsschalter für den Beifahrerairbag nicht in die Position“OFF”
geschaltet werden.
Der Deaktivierungsschalter für den Beifahrerairbag darf nur zum Deaktivieren des
Beifahrerairbags, der Seitenairbags und des Beifahrer-Gurtstraffers verwendet werden,
wenn ein Kinderrückhaltesystem auf dem Beifahrersitz installiert wird.
2-50
Wichtige Ausrüstungen für die Sicherheit
ínur bestimmte Modelle
Insassen-Rückhaltesysteme

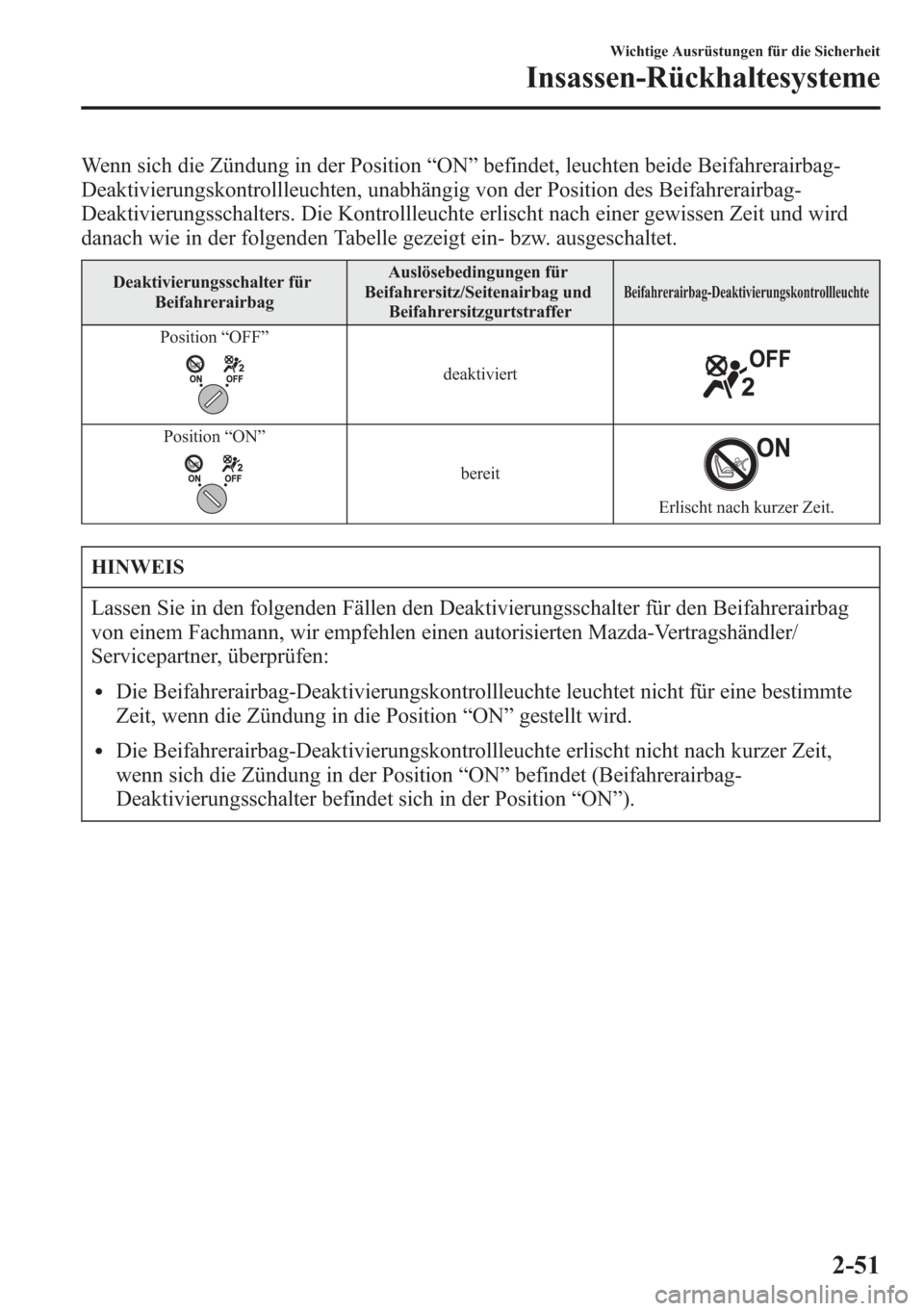

Wenn sich die Zündung in der Position“ON”befindet, leuchten beide Beifahrerairbag-
Deaktivierungskontrollleuchten, unabhängig von der Position des Beifahrerairbag-
Deaktivierungsschalters. Die Kontrollleuchte erlischt nach einer gewissen Zeit und wird
danach wie in der folgenden Tabelle gezeigt ein- bzw. ausgeschaltet.
Deaktivierungsschalter für
BeifahrerairbagAuslösebedingungen für
Beifahrersitz/Seitenairbag und
BeifahrersitzgurtstrafferBeifahrerairbag-Deaktivierungskontrollleuchte
Position“OFF”
deaktiviert
Position“ON”
bereit
Erlischt nach kurzer Zeit.
HINWEIS
Lassen Sie in den folgenden Fällen den Deaktivierungsschalter für den Beifahrerairbag
von einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen:
lDie Beifahrerairbag-Deaktivierungskontrollleuchte leuchtet nicht für eine bestimmte
Zeit, wenn die Zündung in die Position“ON”gestellt wird.
lDie Beifahrerairbag-Deaktivierungskontrollleuchte erlischt nicht nach kurzer Zeit,
wenn sich die Zündung in der Position“ON”befindet (Beifahrerairbag-
Deaktivierungsschalter befindet sich in der Position“ON”).
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
2-51
