MAZDA MODEL 6 2015 Rövid útmutató (in Hungarian)
Manufacturer: MAZDA, Model Year: 2015, Model line: MODEL 6, Model: MAZDA MODEL 6 2015Pages: 26, PDF Size: 1.14 MB
Page 1 of 26
1
2
5
23
24

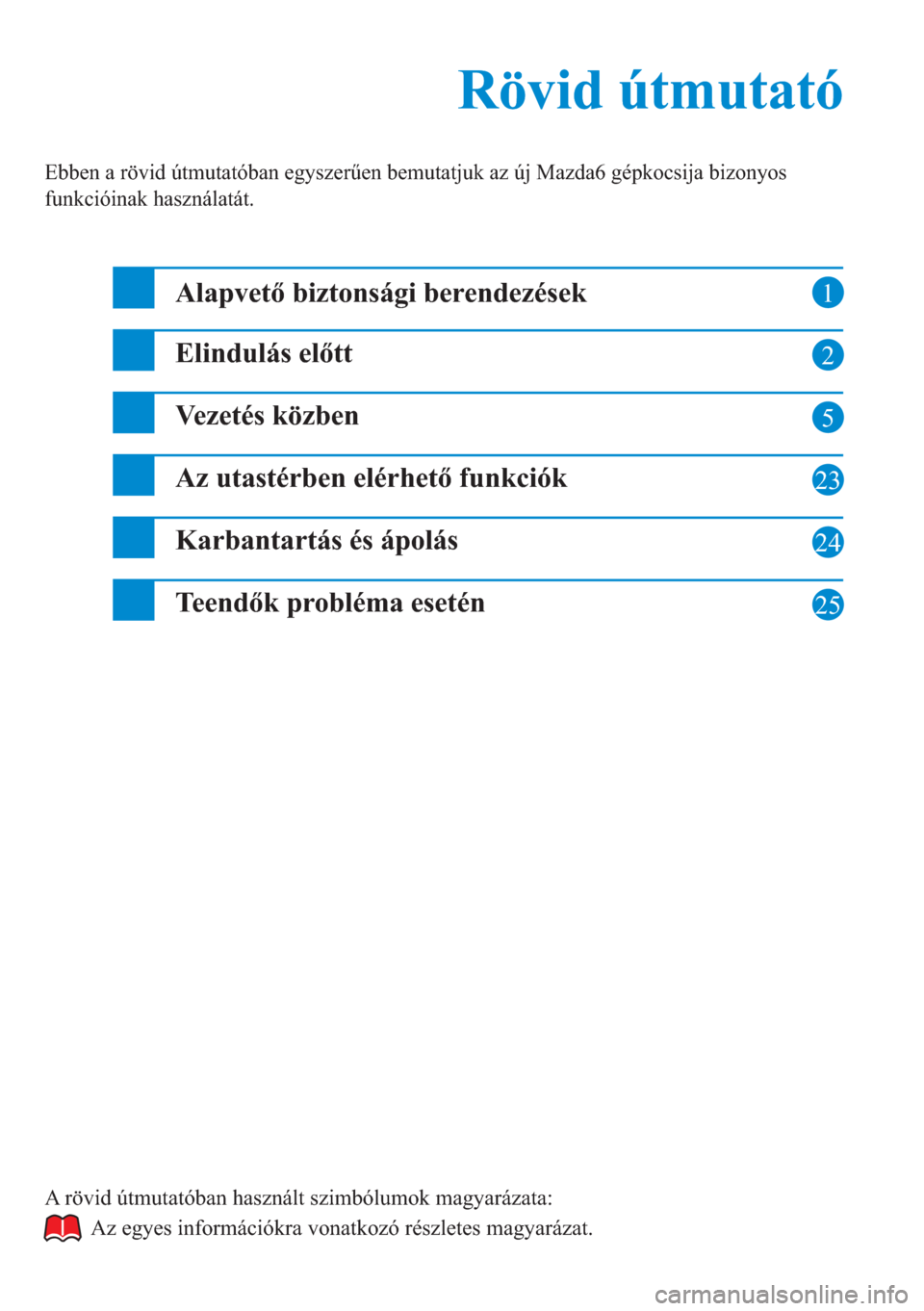

Rövid útmutató Rövid útmutató
Ebben a rövid útmutatóban egyszerűen bemutatjuk az új Mazda6 gépkocsija bizonyos
funkcióinak használatát.
Alapvető biztonsági berendezések
Elindulás előtt
Vezetés közben
Az utastérben elérhető funkciók
Karbantartás és ápolás
A rövid útmutatóban használt szimbólumok magyarázata:
Az egyes információkra vonatkozó részletes magyarázat.
25Teendők probléma esetén
Page 2 of 26
1
Alapvető biztonsági berendezések
A megemeléshez húzza fel a fejtámaszt a kívánt pozícióba.
Fejtámaszok Az ülések beállítása
A kézzel és elektromosan állítható üléseken az alábbi beállítási funkciók
érhetők el.
Ülésmozgatás előre-hátra
Magasság-beállítás
A részleteket lásd a 2. fejezet „Ülések” c. részében.
Ülés döntése
Ülőlap első részének
magasságbeállítása (vezetőülés)
Deréktámasz beállítása
(vezetőülés)
A fejtámasz leeresztéséhez nyomja meg a retesz kioldógombját, és nyomja le
a fejtámaszt.
A fejtámaszt úgy állítsa be, hogy a közepe az utas fülének tetejével legyen egy
magasságban.
Első ülés Hátsó szélső ülés Hátsó középső ülés
Motoros működtetés
Page 3 of 26

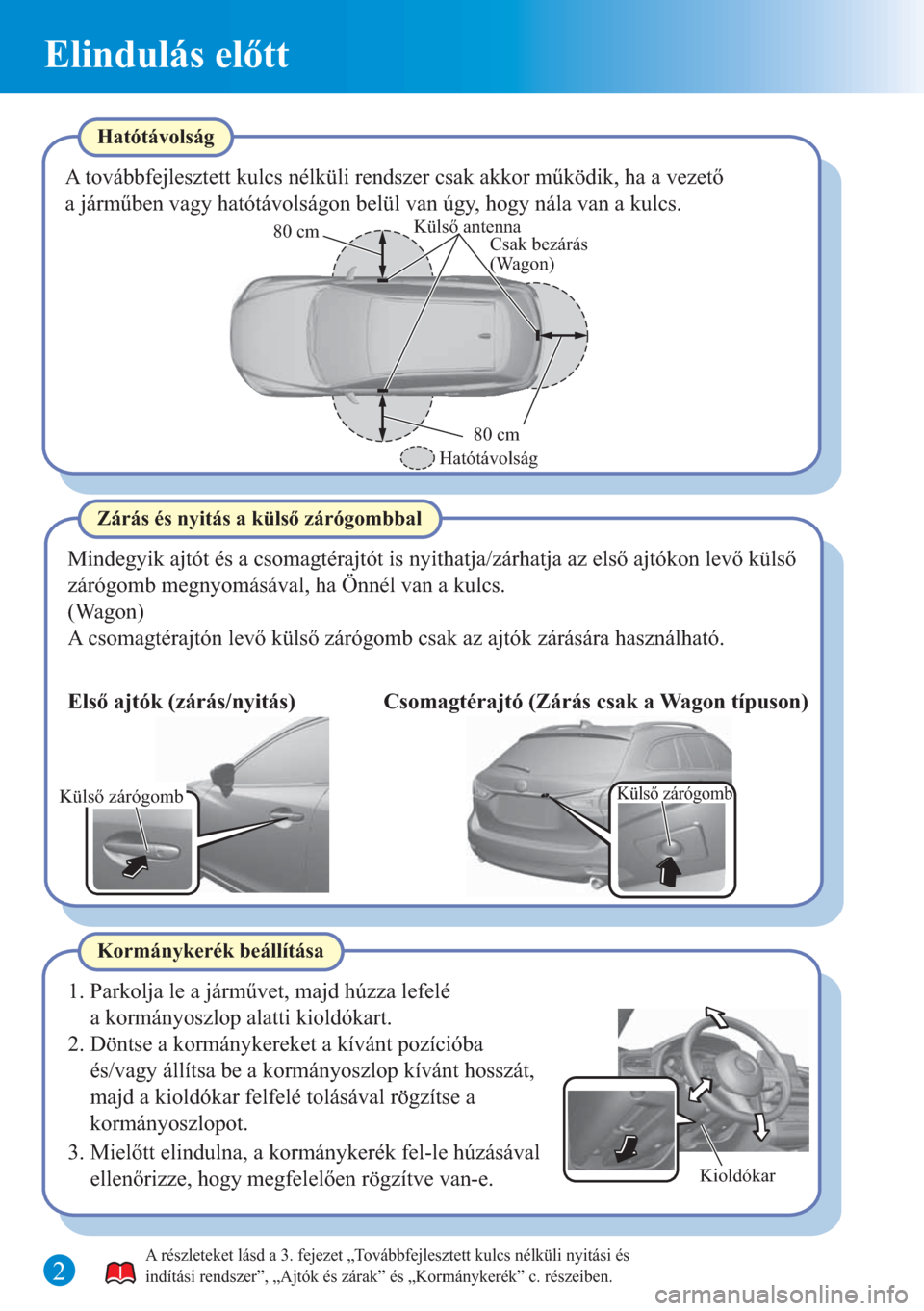

Külső antenna
Csak bezárás
(Wagon)
Hatótávolság80 cm 80 cm
Külső zárógombKülső zárógomb
Kioldókar
Elindulás előtt
Hatótávolság
A továbbfejlesztett kulcs nélküli rendszer csak akkor működik, ha a vezető
a járműben vagy hatótávolságon belül van úgy, hogy nála van a kulcs.
Mindegyik ajtót és a csomagtérajtót is nyithatja/zárhatja az első ajtókon levő külső
zárógomb megnyomásával, ha Önnél van a kulcs.
(Wagon)
Zárás és nyitás a külső zárógombbal
Kormánykerék beállítása
1. Parkolja le a járművet, majd húzza lefelé
a kormányoszlop alatti kioldókart.
3. Mielőtt elindulna, a kormánykerék fel-le húzásával
ellenőrizze, hogy megfelelően rögzítve van-e. 2. Döntse a kormánykereket a kívánt pozícióba
és/vagy állítsa be a kormányoszlop kívánt hosszát,
majd a kioldókar felfelé tolásával rögzítse a
kormányoszlopot.
2
Első ajtók (zárás/nyitás) Csomagtérajtó (Zárás csak a Wagon típuson)
A részleteket lásd a 3. fejezet „Továbbfejlesztett kulcs nélküli nyitási és
indítási rendszer”, „Ajtók és zárak” és „Kormánykerék” c. részeiben.
A csomagtérajtón levő külső zárógomb csak az ajtók zárására használható.
Page 4 of 26

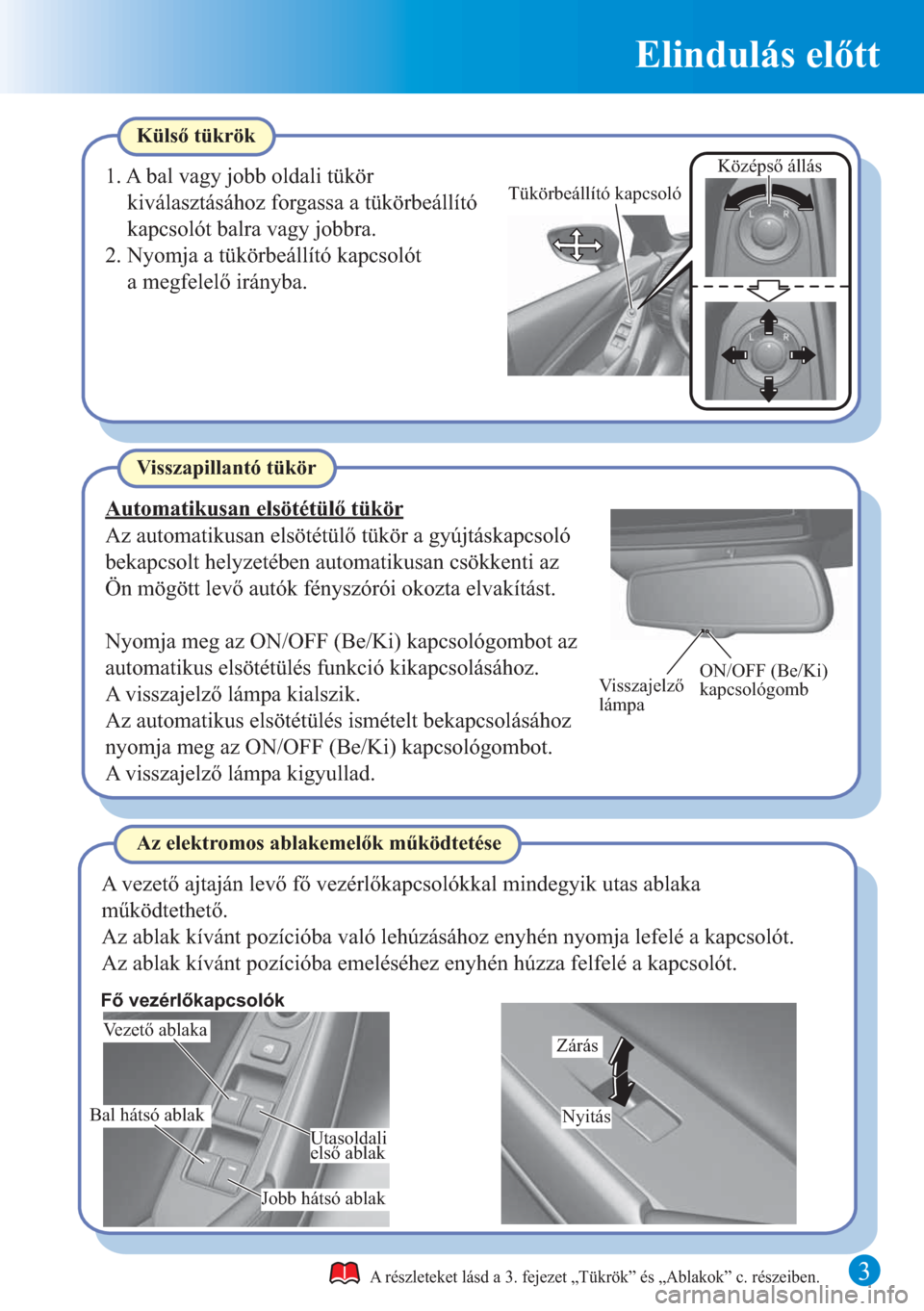

3
Elindulás előtt
ON/OFF (Be/Ki)
kapcsológomb Visszajelző
lámpa
Zárás
Nyitás
Tükörbeállító kapcsoló
Középső állás
Bal hátsó ablak
Jobb hátsó ablak
Utasoldali
első ablak
Vezető ablaka
Fő vezérlőkapcsolók
Külső tükrök
1. A bal vagy jobb oldali tükör
kiválasztásához forgassa a tükörbeállító
kapcsolót balra vagy jobbra.
2. Nyomja a tükörbeállító kapcsolót
a megfelelő irányba.
A részleteket lásd a 3. fejezet „Tükrök” és „Ablakok” c. részeiben.
Visszapillantó tükör
Automatikusan elsötétülő tükör
Az automatikusan elsötétülő tükör a gyújtáskapcsoló
bekapcsolt helyzetében automatikusan csökkenti az
Ön mögött levő autók fényszórói okozta elvakítást.
Nyomja meg az ON/OFF (Be/Ki) kapcsológombot az
automatikus elsötétülés funkció kikapcsolásához.
A visszajelző lámpa kialszik.
Az automatikus elsötétülés ismételt bekapcsolásához
nyomja meg az ON/OFF (Be/Ki) kapcsológombot.
A visszajelző lámpa kigyullad.
Az elektromos ablakemelők működtetése
A vezető ajtaján levő fő vezérlőkapcsolókkal mindegyik utas ablaka
működtethető.
Az ablak kívánt pozícióba való lehúzásához enyhén nyomja lefelé a kapcsolót.
Az ablak kívánt pozícióba emeléséhez enyhén húzza felfelé a kapcsolót.
Page 5 of 26

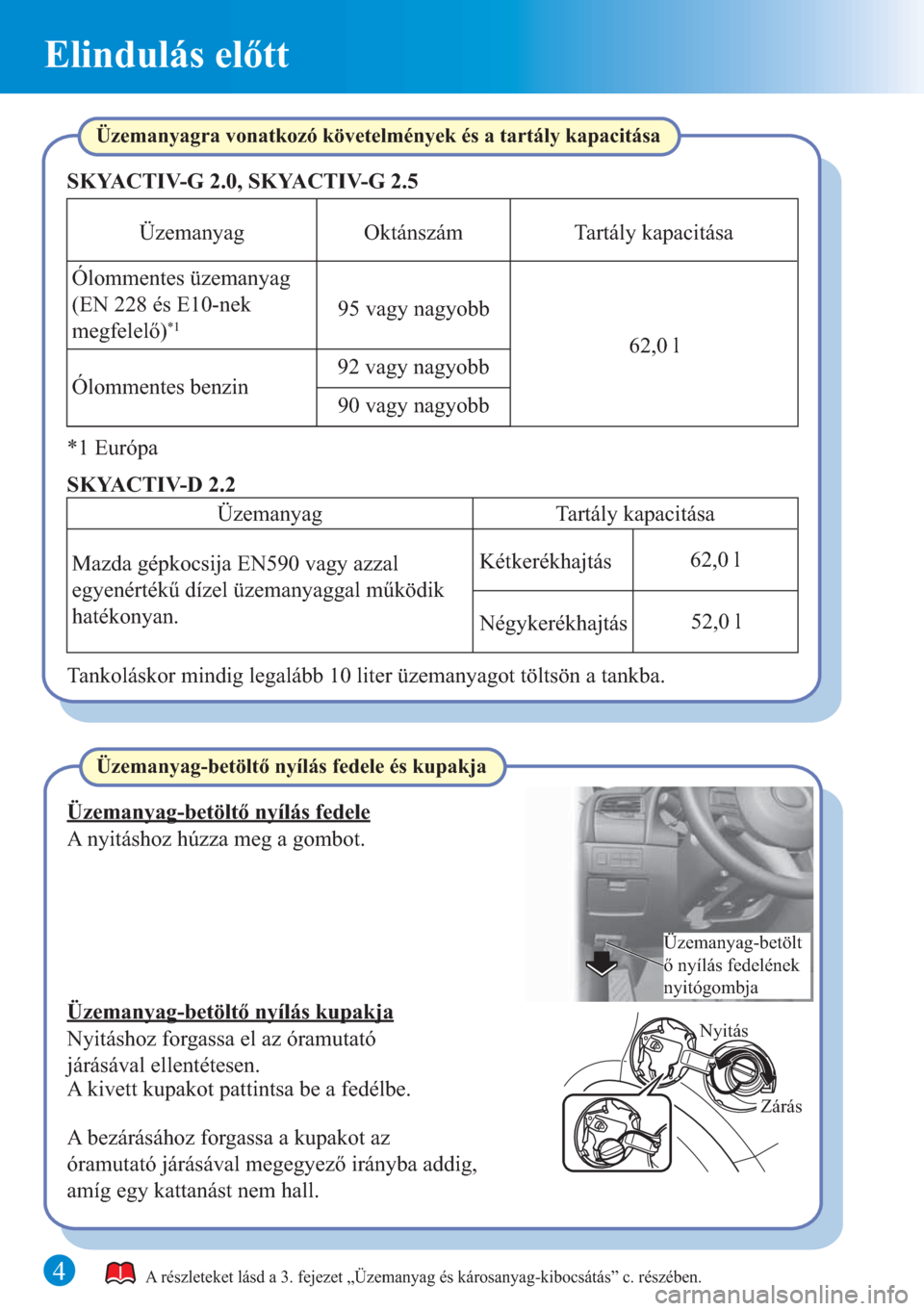

4
Elindulás előtt
Nyitás
Zárás
Üzemanyag-betölt
ő nyílás fedelének
nyitógombja
Üzemanyagra vonatkozó követelmények és a tartály kapacitása
Üzemanyag-betöltő nyílás fedele
A nyitáshoz húzza meg a gombot.
A részleteket lásd a 3. fejezet „Üzemanyag és károsanyag-kibocsátás” c. részében.
Üzemanyag-betöltő nyílás fedele és kupakja
Üzemanyag-betöltő nyílás kupakja
Nyitáshoz forgassa el az óramutató
járásával ellentétesen.
A kivett kupakot pattintsa be a fedélbe.
A bezárásához forgassa a kupakot az
óramutató járásával megegyező irányba addig,
amíg egy kattanást nem hall.Ólommentes üzemanyag
(EN 228 és E10-nek
megfelelő)
*1
*1 EurópaÜzemanyag
Oktánszám Tartály kapacitása
95 vagy nagyobb
62,0 l SKYACTIV-G 2.0, SKYACTIV-G 2.5
Mazda gépkocsija EN590 vagy azzal
egyenértékű dízel üzemanyaggal működik
hatékonyan.
Tankoláskor mindig legalább 10 liter üzemanyagot töltsön a tankba.Üzemanyag
Tartály kapacitása
62,0 l SKYACTIV-D 2.2Ólommentes benzin
90 vagy nagyobb 92 vagy nagyobb
Kétkerékhajtás
Négykerékhajtás
52,0 l
Page 6 of 26

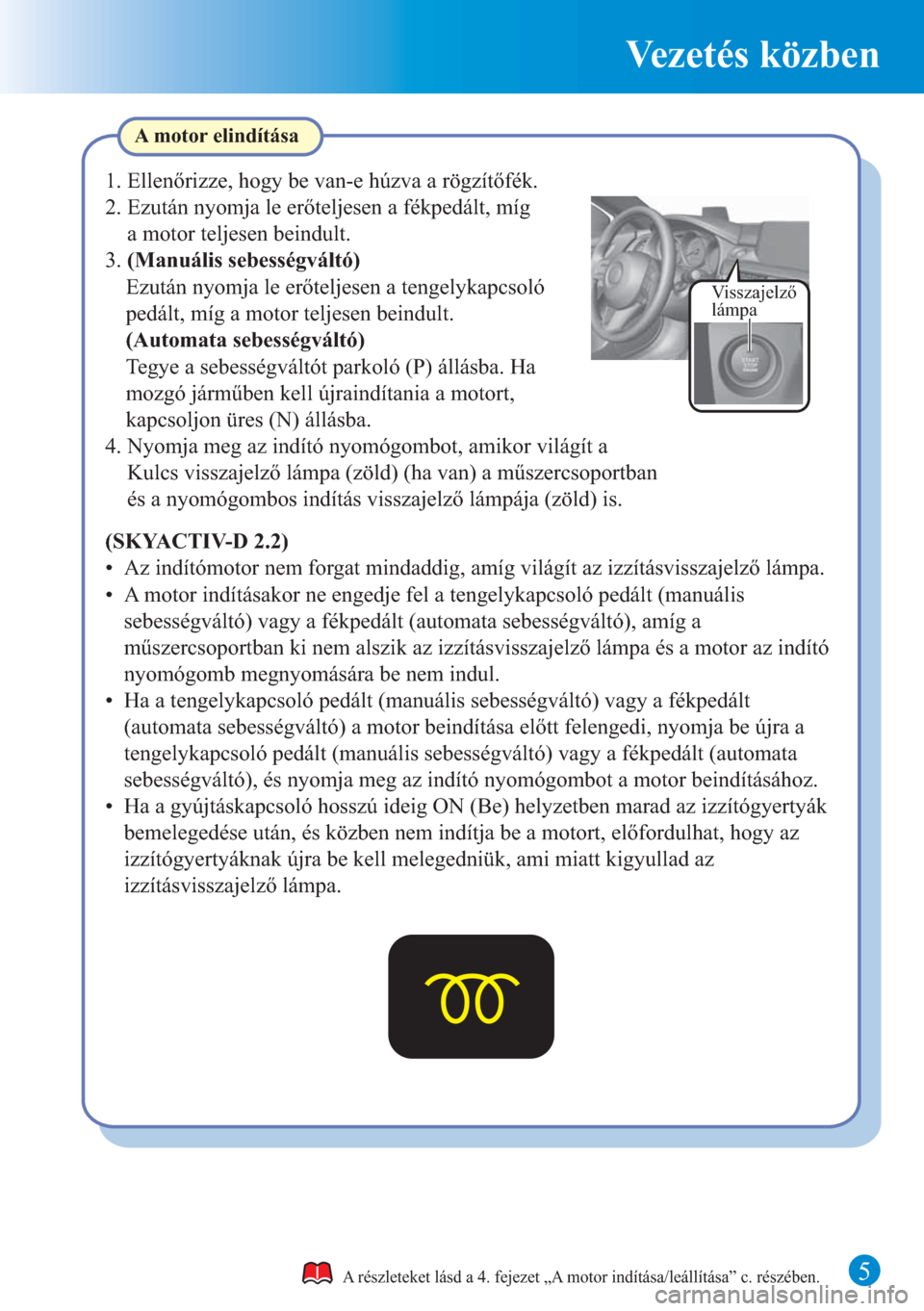

Vezetés közben
5
Visszajelző
lámpa
A motor elindítása
A részleteket lásd a 4. fejezet „A motor indítása/leállítása” c. részében.
(SKYACTIV-D 2.2)
• Az indítómotor nem forgat mindaddig, amíg világít az izzításvisszajelző lámpa.
• A motor indításakor ne engedje fel a tengelykapcsoló pedált (manuális
sebességváltó) vagy a fékpedált (automata sebességváltó), amíg a
műszercsoportban ki nem alszik az izzításvisszajelző lámpa és a motor az indító
nyomógomb megnyomására be nem indul.
1. Ellenőrizze, hogy be van-e húzva a rögzítőfék.
2. Ezután nyomja le erőteljesen a fékpedált, míg
a motor teljesen beindult.
3. (Manuális sebességváltó)
Ezután nyomja le erőteljesen a tengelykapcsoló
pedált, míg a motor teljesen beindult.
(Automata sebességváltó)
Tegye a sebességváltót parkoló (P) állásba. Ha
mozgó járműben kell újraindítania a motort,
kapcsoljon üres (N) állásba.
4. Nyomja meg az indító nyomógombot, amikor világít a
Kulcs visszajelző lámpa (zöld) (ha van) a műszercsoportban
és a nyomógombos indítás visszajelző lámpája (zöld) is.
• Ha a tengelykapcsoló pedált (manuális sebességváltó) vagy a fékpedált
(automata sebességváltó) a motor beindítása előtt felengedi, nyomja be újra a
tengelykapcsoló pedált (manuális sebességváltó) vagy a fékpedált (automata
sebességváltó), és nyomja meg az indító nyomógombot a motor beindításához.
• Ha a gyújtáskapcsoló hosszú ideig ON (Be) helyzetben marad az izzítógyertyák
bemelegedése után, és közben nem indítja be a motort, előfordulhat, hogy az
izzítógyertyáknak újra be kell melegedniük, ami miatt kigyullad az
izzításvisszajelző lámpa.
Page 7 of 26

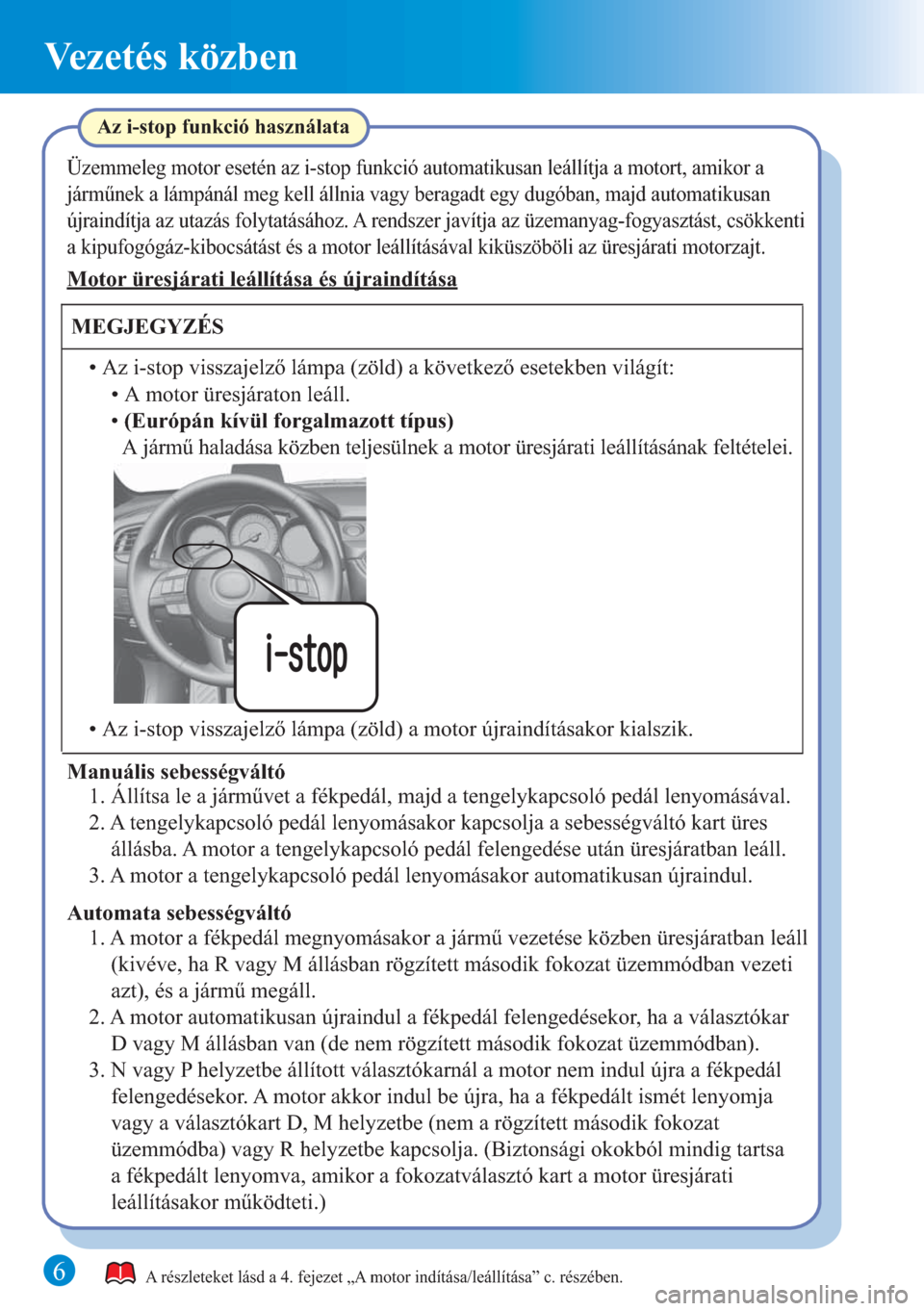

6
Vezetés közben
A részleteket lásd a 4. fejezet „A motor indítása/leállítása” c. részében.
Az i-stop funkció használata
Üzemmeleg motor esetén az i-stop funkció automatikusan leállítja a motort, amikor a
járműnek a lámpánál meg kell állnia vagy beragadt egy dugóban, majd automatikusan
újraindítja az utazás folytatásához. A rendszer javítja az üzemanyag-fogyasztást, csökkenti
a kipufogógáz-kibocsátást és a motor leállításával kiküszöböli az üresjárati motorzajt.
Motor üresjárati leállítása és újraindítása
MEGJEGYZÉS
• Az i-stop visszajelző lámpa (zöld) a következő esetekben világít:
• A motor üresjáraton leáll.
• Az i-stop visszajelző lámpa (zöld) a motor újraindításakor kialszik.
Manuális sebességváltó
2. A tengelykapcsoló pedál lenyomásakor kapcsolja a sebességváltó kart üres
állásba. A motor a tengelykapcsoló pedál felengedése után üresjáratban leáll.
3. A motor a tengelykapcsoló pedál lenyomásakor automatikusan újraindul. 1. Állítsa le a járművet a fékpedál, majd a tengelykapcsoló pedál lenyomásával.
Automata sebességváltó
2. A motor automatikusan újraindul a fékpedál felengedésekor, ha a választókar
D vagy M állásban van (de nem rögzített második fokozat üzemmódban).
3. N vagy P helyzetbe állított választókarnál a motor nem indul újra a fékpedál
felengedésekor. A motor akkor indul be újra, ha a fékpedált ismét lenyomja
vagy a választókart D, M helyzetbe (nem a rögzített második fokozat
üzemmódba) vagy R helyzetbe kapcsolja. (Biztonsági okokból mindig tartsa
a fékpedált lenyomva, amikor a fokozatválasztó kart a motor üresjárati
leállításakor működteti.) 1. A motor a fékpedál megnyomásakor a jármű vezetése közben üresjáratban leáll
(kivéve, ha R vagy M állásban rögzített második fokozat üzemmódban vezeti
azt), és a jármű megáll.A jármű haladása közben teljesülnek a motor üresjárati leállításának feltételei. • (Európán kívül forgalmazott típus)
Page 8 of 26
7
Vezetés közben
A részleteket lásd a 4. fejezet „A motor indítása/leállítása” c. részében.

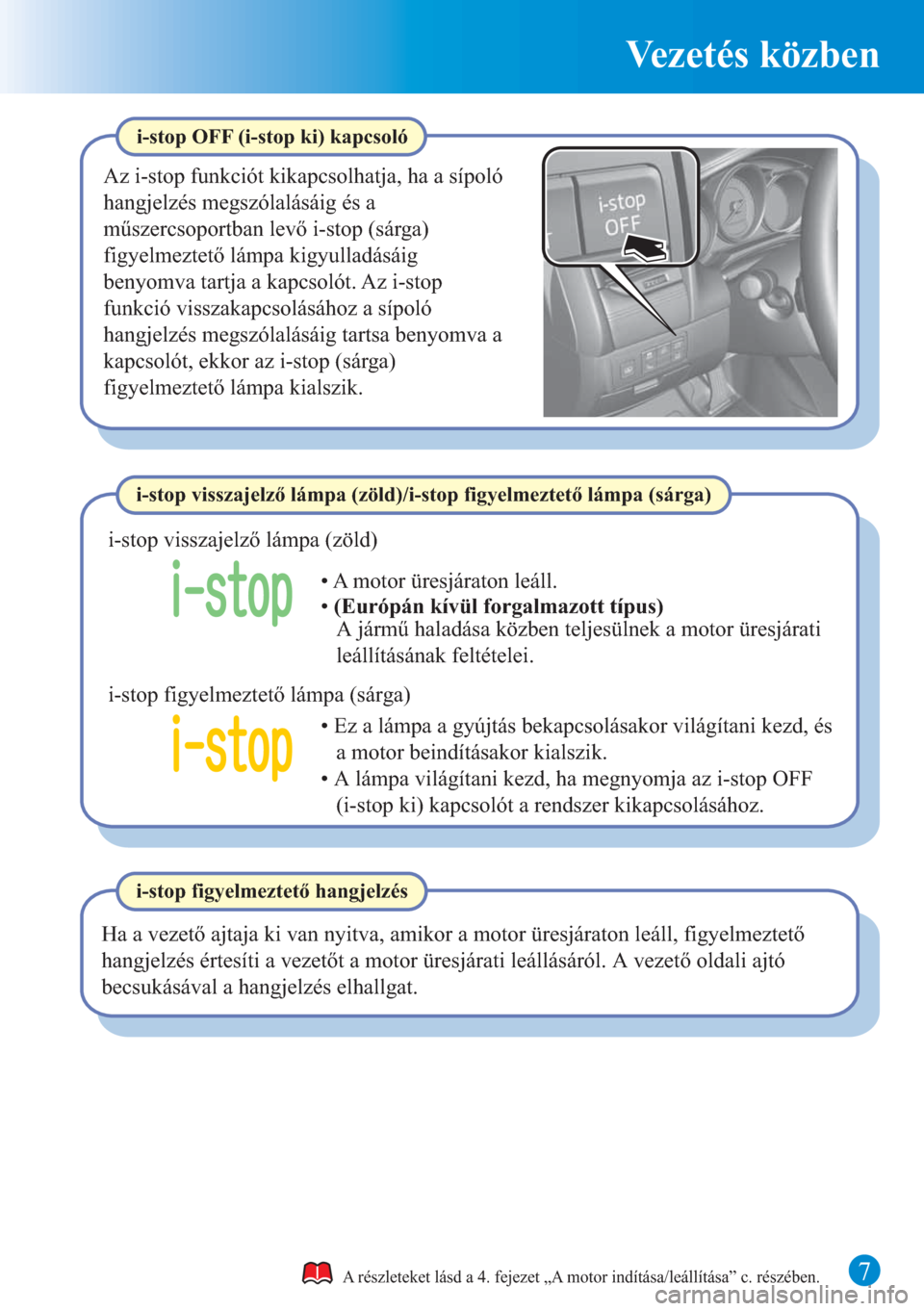

i-stop OFF (i-stop ki) kapcsoló
Az i-stop funkciót kikapcsolhatja, ha a sípoló
hangjelzés megszólalásáig és a
műszercsoportban levő i-stop (sárga)
figyelmeztető lámpa kigyulladásáig
benyomva tartja a kapcsolót. Az i-stop
funkció visszakapcsolásához a sípoló
hangjelzés megszólalásáig tartsa benyomva a
kapcsolót, ekkor az i-stop (sárga)
figyelmeztető lámpa kialszik.
i-stop figyelmeztető hangjelzés
Ha a vezető ajtaja ki van nyitva, amikor a motor üresjáraton leáll, figyelmeztető
hangjelzés értesíti a vezetőt a motor üresjárati leállásáról. A vezető oldali ajtó
becsukásával a hangjelzés elhallgat.
i-stop visszajelző lámpa (zöld)/i-stop figyelmeztető lámpa (sárga)
i-stop visszajelző lámpa (zöld)
• A motor üresjáraton leáll.
A jármű haladása közben teljesülnek a motor üresjárati
leállításának feltételei.
• Ez a lámpa a gyújtás bekapcsolásakor világítani kezd, és
a motor beindításakor kialszik. i-stop figyelmeztető lámpa (sárga)
• A lámpa világítani kezd, ha megnyomja az i-stop OFF
(i-stop ki) kapcsolót a rendszer kikapcsolásához. • (Európán kívül forgalmazott típus)
Page 9 of 26

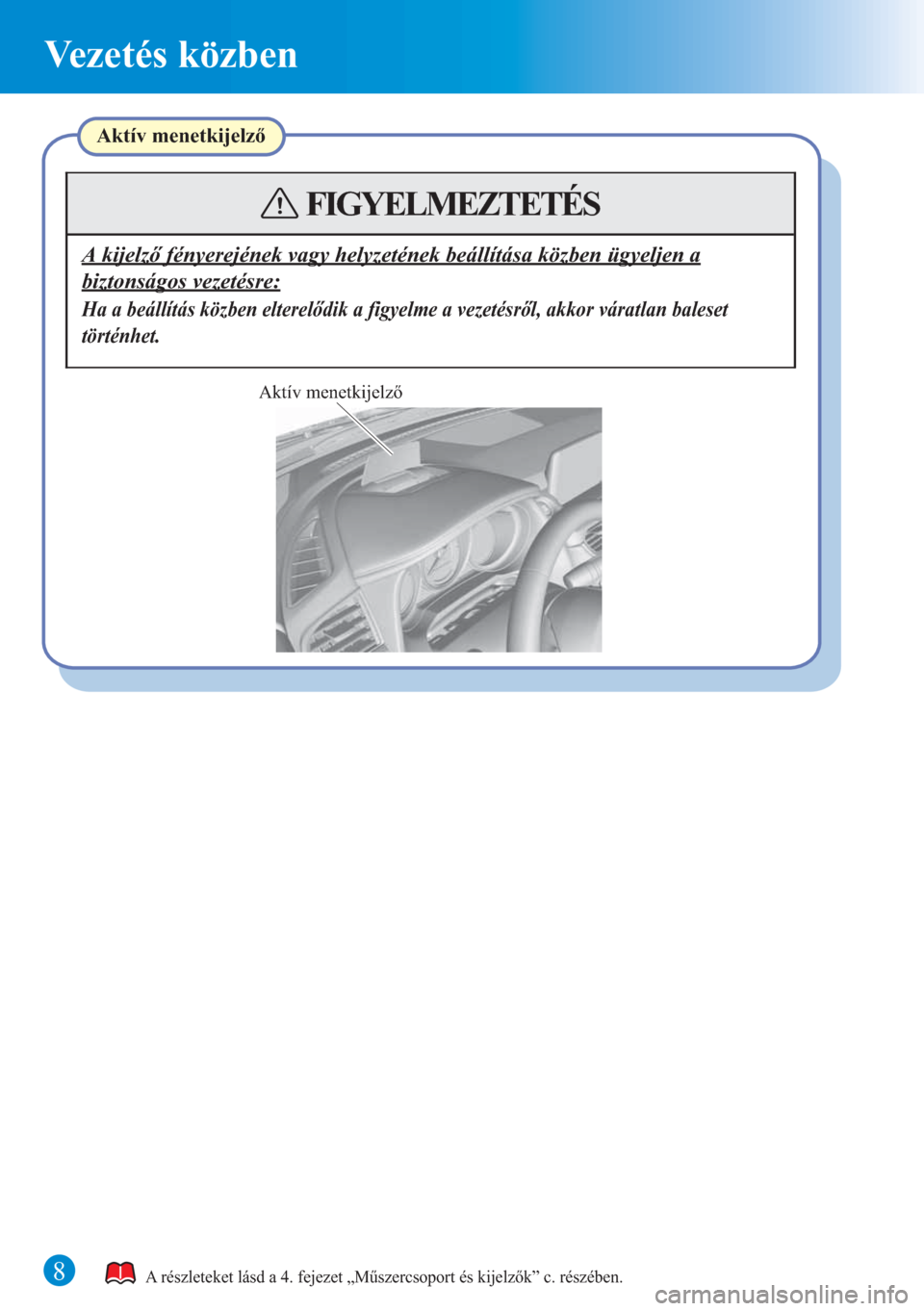

8
Vezetés közben
Aktív menetkijelző
A részleteket lásd a 4. fejezet „Műszercsoport és kijelzők” c. részében.
Aktív menetkijelző
A kijelző fényerejének vagy helyzetének beállítása közben ügyeljen a
biztonságos vezetésre:
Ha a beállítás közben elterelődik a figyelme a vezetésről, akkor váratlan baleset
történhet.
FIGYELMEZTETÉS
Page 10 of 26

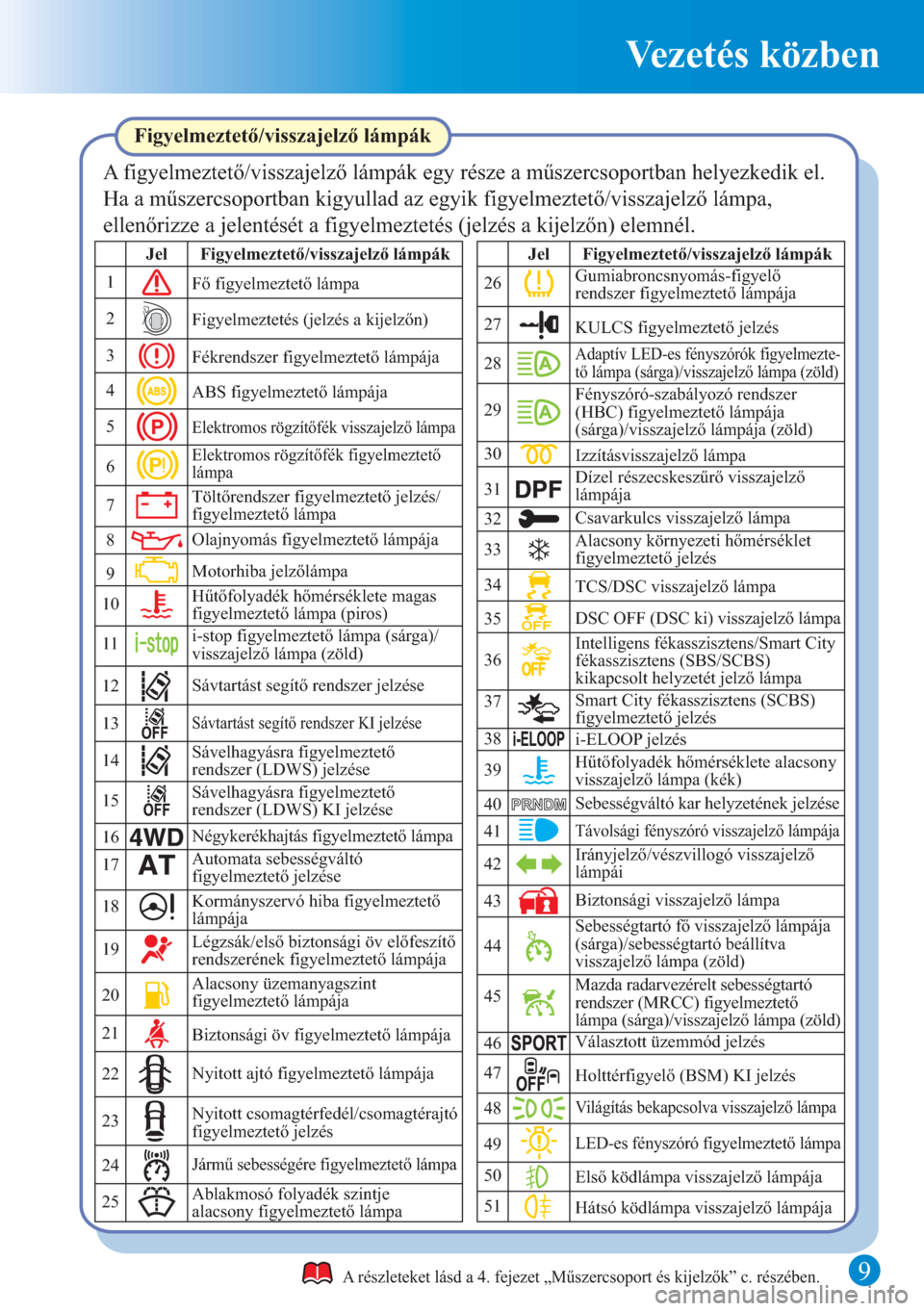

9
Vezetés közben
A részleteket lásd a 4. fejezet „Műszercsoport és kijelzők” c. részében.
Figyelmeztető/visszajelző lámpák
Jel Figyelmeztető/visszajelző lámpák
1
2
3
4
7
8
9
10
11
12Fékrendszer figyelmeztető lámpája Fő figyelmeztető lámpa
ABS figyelmeztető lámpája
Töltőrendszer figyelmeztető jelzés/
figyelmeztető lámpa
Olajnyomás figyelmeztető lámpája
Motorhiba jelzőlámpa
Hűtőfolyadék hőmérséklete magas
figyelmeztető lámpa (piros)
i-stop figyelmeztető lámpa (sárga)/
visszajelző lámpa (zöld)
14
17
18
19Automata sebességváltó
figyelmeztető jelzése
Kormányszervó hiba figyelmeztető
lámpája
20Légzsák/első biztonsági öv előfeszítő
rendszerének figyelmeztető lámpája
Alacsony üzemanyagszint
figyelmeztető lámpája
21
Biztonsági öv figyelmeztető lámpája
22
2326
27
28
34
35
37
39Gumiabroncsnyomás-figyelő
rendszer figyelmeztető lámpája
KULCS figyelmeztető jelzés
Fényszóró-szabályozó rendszer
(HBC) figyelmeztető lámpája
(sárga)/visszajelző lámpája (zöld)
TCS/DSC visszajelző lámpa
DSC OFF (DSC ki) visszajelző lámpa
Hűtőfolyadék hőmérséklete alacsony
visszajelző lámpa (kék)
40
41
42
43
44Sebességváltó kar helyzetének jelzése
Távolsági fényszóró visszajelző lámpája
Irányjelző/vészvillogó visszajelző
lámpái
Biztonsági visszajelző lámpa
48
Sebességtartó fő visszajelző lámpája
(sárga)/sebességtartó beállítva
visszajelző lámpa (zöld)
Világítás bekapcsolva visszajelző lámpa
50
Első ködlámpa visszajelző lámpája
Hátsó ködlámpa visszajelző lámpája 51Jel Figyelmeztető/visszajelző lámpák
Figyelmeztetés (jelzés a kijelzőn)
A figyelmeztető/visszajelző lámpák egy része a műszercsoportban helyezkedik el.
Ha a műszercsoportban kigyullad az egyik figyelmeztető/visszajelző lámpa,
ellenőrizze a jelentését a figyelmeztetés (jelzés a kijelzőn) elemnél.
Izzításvisszajelző lámpa
Dízel részecskeszűrő visszajelző
lámpája
Csavarkulcs visszajelző lámpa30
31
32
Jármű sebességére figyelmeztető lámpa
33Alacsony környezeti hőmérséklet
figyelmeztető jelzés
Ablakmosó folyadék szintje
alacsony figyelmeztető lámpa 25
Mazda radarvezérelt sebességtartó
rendszer (MRCC) figyelmeztető
lámpa (sárga)/visszajelző lámpa (zöld) 45
24
Elektromos rögzítőfék visszajelző lámpa
Elektromos rögzítőfék figyelmeztető
lámpa
Sávtartást segítő rendszer jelzése
Sávtartást segítő rendszer KI jelzése
Sávelhagyásra figyelmeztető
rendszer (LDWS) jelzése
Sávelhagyásra figyelmeztető
rendszer (LDWS) KI jelzése
Négykerékhajtás figyelmeztető lámpa
Nyitott ajtó figyelmeztető lámpája
Nyitott csomagtérfedél/csomagtérajtó
figyelmeztető jelzés
Adaptív LED-es fényszórók figyelmezte-
tő lámpa (sárga)/visszajelző lámpa (zöld)
Intelligens fékasszisztens/Smart City
fékasszisztens (SBS/SCBS)
kikapcsolt helyzetét jelző lámpa
Smart City fékasszisztens (SCBS)
figyelmeztető jelzés
i-ELOOP jelzés
Választott üzemmód jelzés
Holttérfigyelő (BSM) KI jelzés
LED-es fényszóró figyelmeztető lámpa
5
6
13
15
1629
36
38
46
47
49
