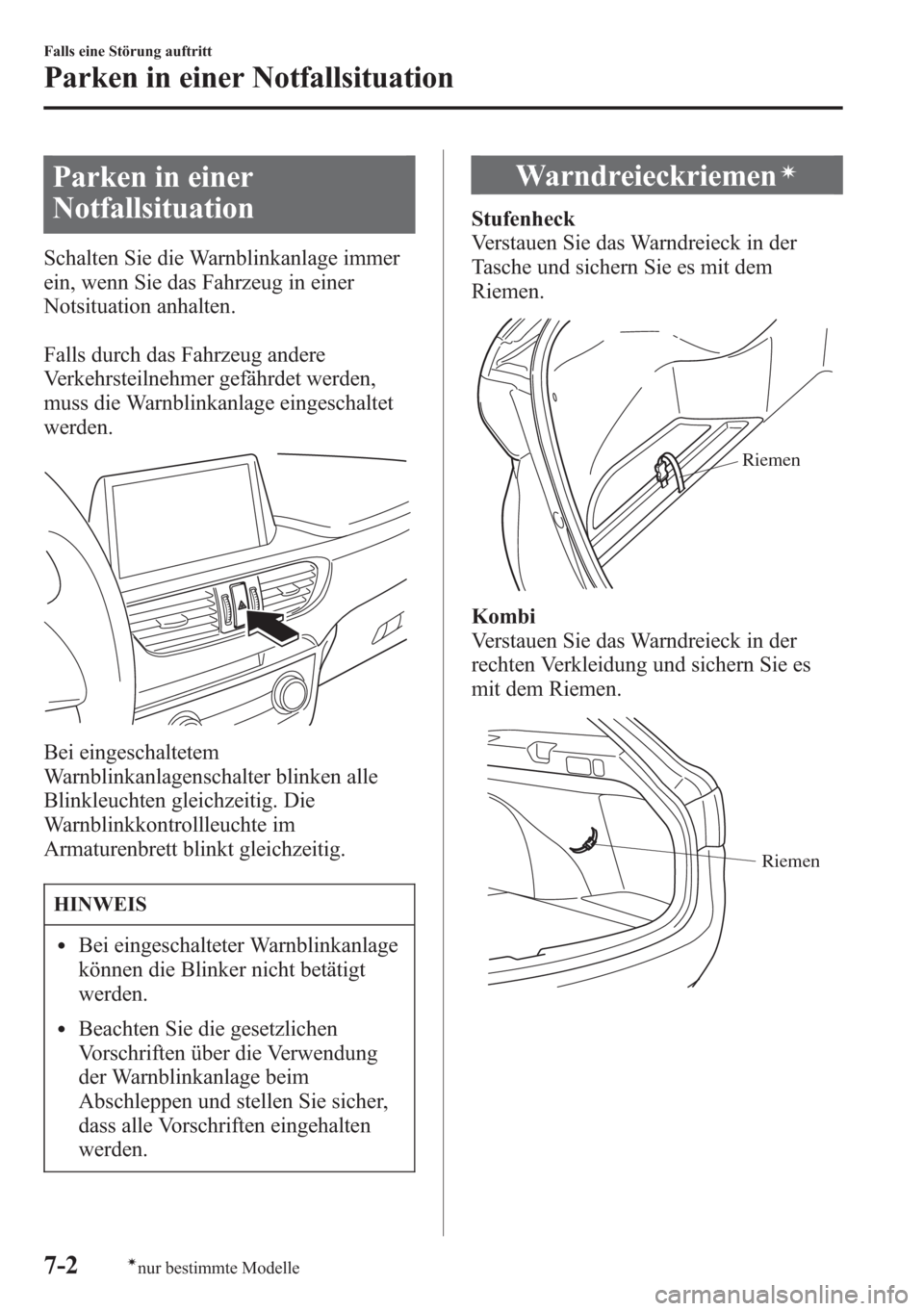

Parken in einer
Notfallsituation
Schalten Sie die Warnblinkanlage immer
ein, wenn Sie das Fahrzeug in einer
Notsituation anhalten.
Falls durch das Fahrzeug andere
Verkehrsteilnehmer gefährdet werden,
muss die Warnblinkanlage eingeschaltet
werden.
Bei eingeschaltetem
Warnblinkanlagenschalter blinken alle
Blinkleuchten gleichzeitig. Die
Warnblinkkontrollleuchte im
Armaturenbrett blinkt gleichzeitig.
HINWEIS
lBei eingeschalteter Warnblinkanlage
können die Blinker nicht betätigt
werden.
lBeachten Sie die gesetzlichen
Vorschriften über die Verwendung
der Warnblinkanlage beim
Abschleppen und stellen Sie sicher,
dass alle Vorschriften eingehalten
werden.
Warndreieckriemení
Stufenheck
Verstauen Sie das Warndreieck in der
Tasche und sichern Sie es mit dem
Riemen.
Riemen
Kombi
Verstauen Sie das Warndreieck in der
rechten Verkleidung und sichern Sie es
mit dem Riemen.
Riemen
7-2
Falls eine Störung auftritt
ínur bestimmte Modelle
Parken in einer Notfallsituation

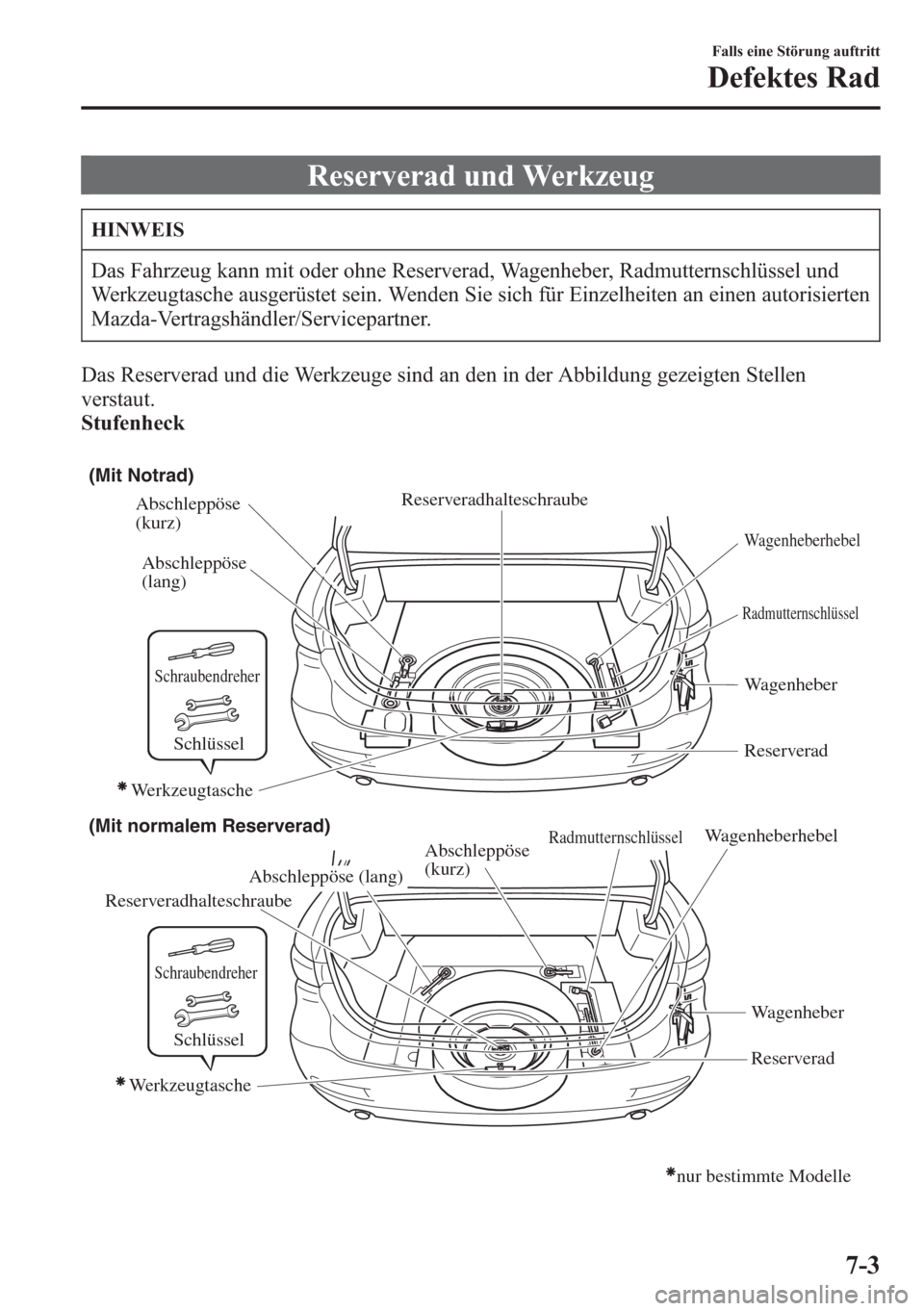

Reserverad und Werkzeug
HINWEIS
Das Fahrzeug kann mit oder ohne Reserverad, Wagenheber, Radmutternschlüssel und
Werkzeugtasche ausgerüstet sein. Wenden Sie sich für Einzelheiten an einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Das Reserverad und die Werkzeuge sind an den in der Abbildung gezeigten Stellen
verstaut.
Stufenheck
(Mit normalem Reserverad) (Mit Notrad)RadmutternschlüsselWagenheberhebel
Abschleppöse (lang)Abschleppöse
(kurz)
Reserverad
nur bestimmte Modelle
Werkzeugtasche
Werkzeugtasche
Schraubendreher
Schlüssel
Schraubendreher
Schlüssel Reserveradhalteschraube
Wagenheberhebel
Radmutternschlüssel
Reserverad Wagenheber Reserveradhalteschraube
Wagenheber
Abschleppöse
(lang) Abschleppöse
(kurz)
Falls eine Störung auftritt
Defektes Rad
7-3

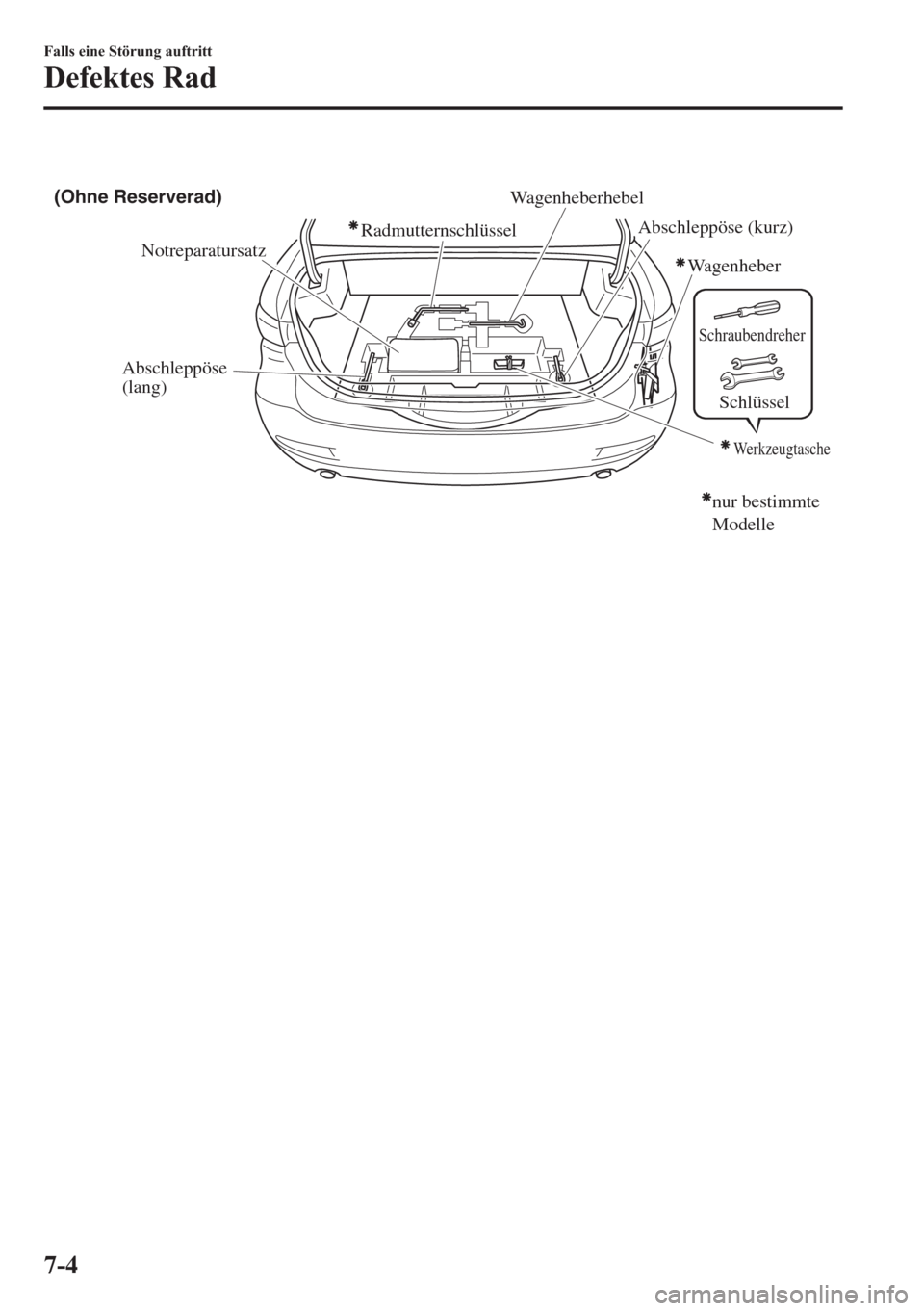

Notreparatursatz (Ohne Reserverad)RadmutternschlüsselWagenheberhebel
Wagenheber
Abschleppöse
(lang)Abschleppöse (kurz)
nur bestimmte
Modelle
Werkzeugtasche
Schraubendreher
Schlüssel
7-4
Falls eine Störung auftritt
Defektes Rad

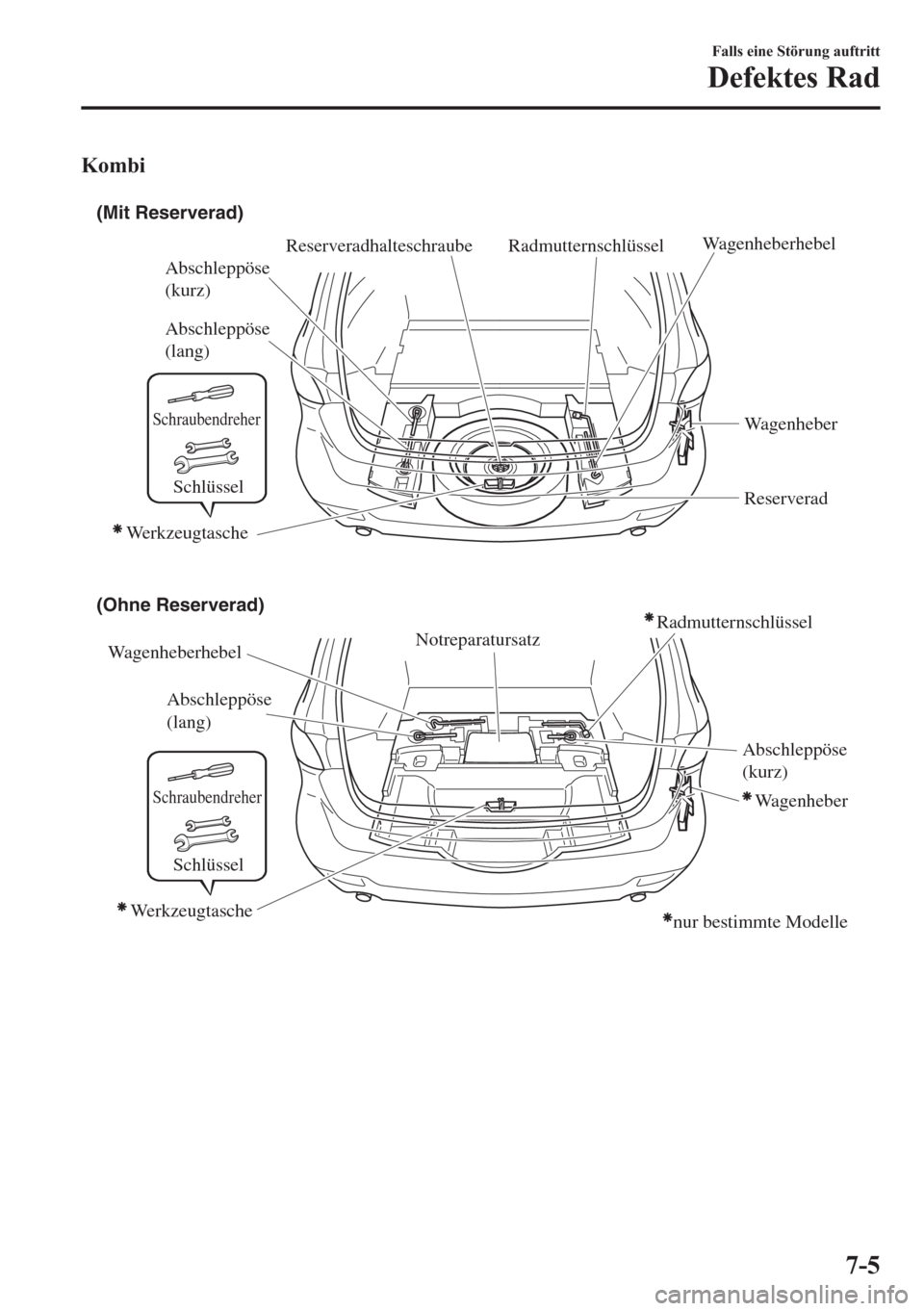

Kombi
(Mit Reserverad)
(Ohne Reserverad)
RadmutternschlüsselWagenheberhebel
WagenheberhebelAbschleppöse
(lang)
Abschleppöse
(lang) Abschleppöse
(kurz)
Abschleppöse
(kurz)Wagenheber
Wagenheber Reserverad
Notreparatursatz
Reserveradhalteschraube
Werkzeugtasche
Schraubendreher
Schlüssel
Werkzeugtasche
Schraubendreher
Schlüssel
Radmutternschlüssel
nur bestimmte Modelle
Falls eine Störung auftritt
Defektes Rad
7-5

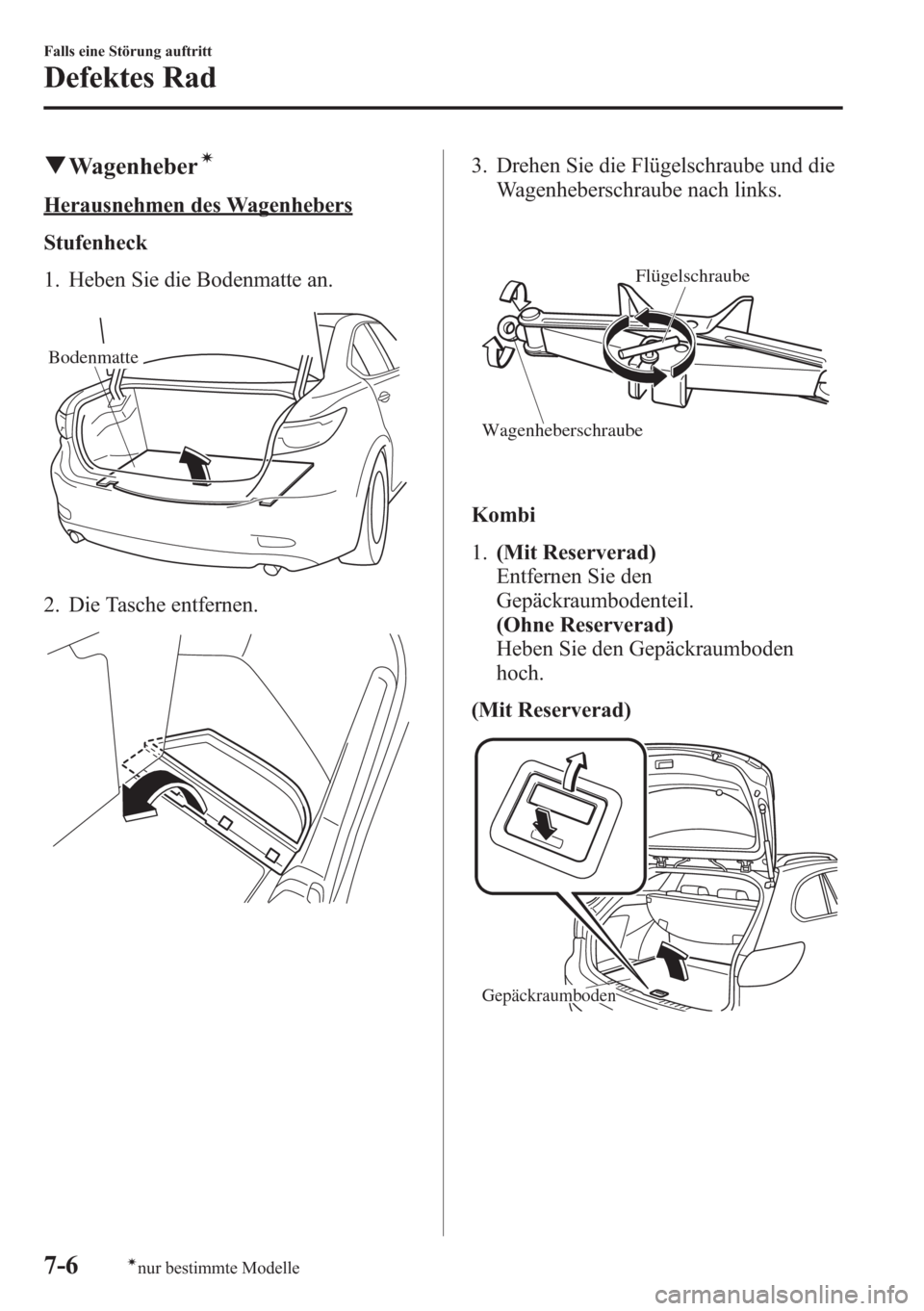

qWagenheberí
Herausnehmen des Wagenhebers
Stufenheck
1. Heben Sie die Bodenmatte an.
Bodenmatte
2. Die Tasche entfernen.
3. Drehen Sie die Flügelschraube und die
Wagenheberschraube nach links.
Flügelschraube
Wagenheberschraube
Kombi
1.(Mit Reserverad)
Entfernen Sie den
Gepäckraumbodenteil.
(Ohne Reserverad)
Heben Sie den Gepäckraumboden
hoch.
(Mit Reserverad)
Gepäckraumboden
7-6
Falls eine Störung auftritt
ínur bestimmte Modelle
Defektes Rad

(Ohne Reserverad)
Gepäckraumboden
2.(Mit Reserverad)
Entfernen Sie das Gepäckfach.
(Ohne Reserverad)
Drehen Sie den Einkaufstaschenhaken
aus dem Halter und setzen Sie den
Gepäckraumboden dagegen.
(Mit Reserverad)
(Ohne Reserverad)
Gepäckfach
3. Entfernen Sie die Tasche, indem Sie
die Lasche ziehen.
4. Drehen Sie die Flügelschraube und die
Wagenheberschraube nach links.
Flügelschraube
Wagenheberschraube
Falls eine Störung auftritt
Defektes Rad
7-7

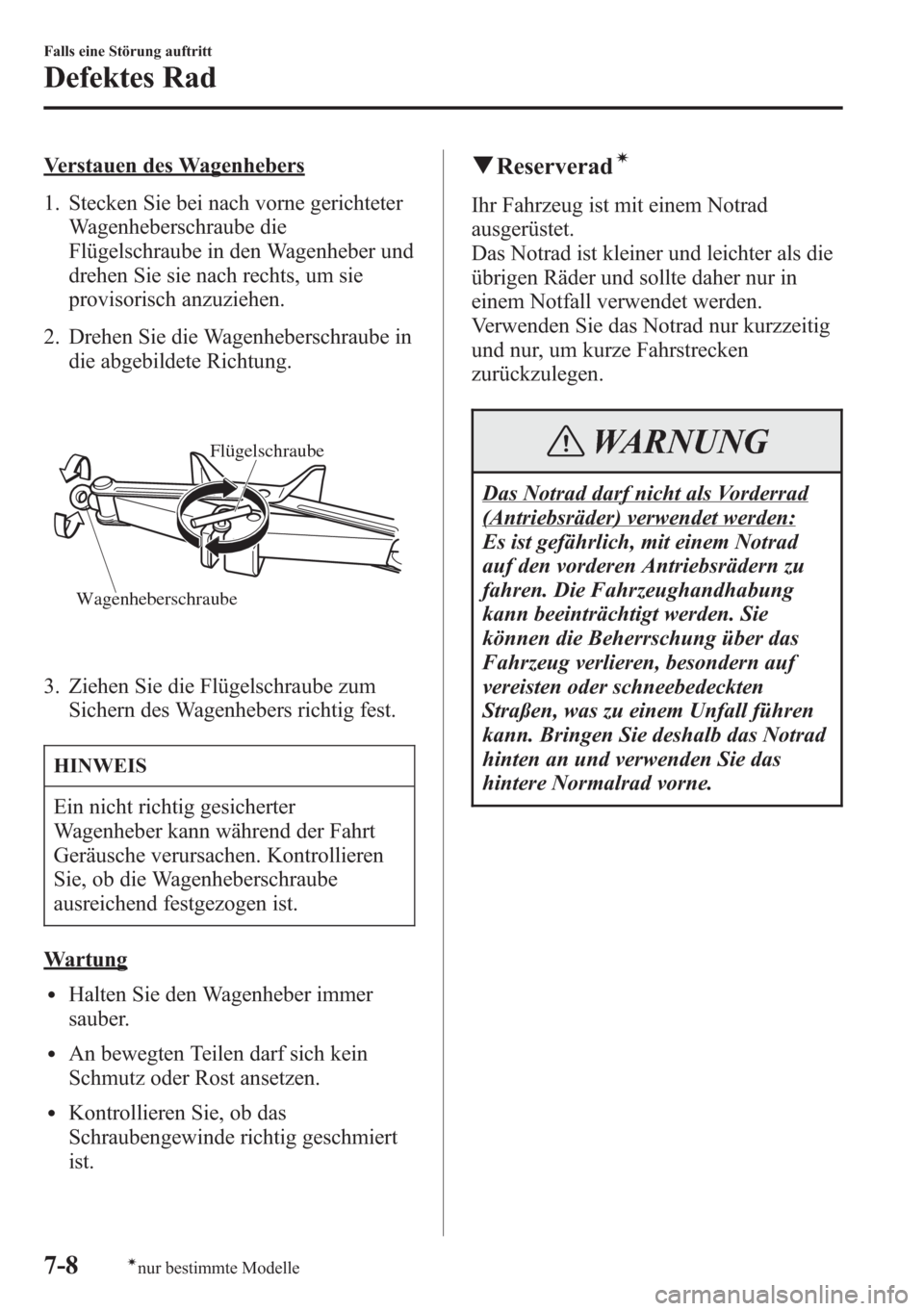

Verstauen des Wagenhebers
1. Stecken Sie bei nach vorne gerichteter
Wagenheberschraube die
Flügelschraube in den Wagenheber und
drehen Sie sie nach rechts, um sie
provisorisch anzuziehen.
2. Drehen Sie die Wagenheberschraube in
die abgebildete Richtung.
Flügelschraube
Wagenheberschraube
3. Ziehen Sie die Flügelschraube zum
Sichern des Wagenhebers richtig fest.
HINWEIS
Ein nicht richtig gesicherter
Wagenheber kann während der Fahrt
Geräusche verursachen. Kontrollieren
Sie, ob die Wagenheberschraube
ausreichend festgezogen ist.
Wartung
lHalten Sie den Wagenheber immer
sauber.
lAn bewegten Teilen darf sich kein
Schmutz oder Rost ansetzen.
lKontrollieren Sie, ob das
Schraubengewinde richtig geschmiert
ist.
qReserveradí
Ihr Fahrzeug ist mit einem Notrad
ausgerüstet.
Das Notrad ist kleiner und leichter als die
übrigen Räder und sollte daher nur in
einem Notfall verwendet werden.
Verwenden Sie das Notrad nur kurzzeitig
und nur, um kurze Fahrstrecken
zurückzulegen.
WARNUNG
Das Notrad darf nicht als Vorderrad
(Antriebsräder) verwendet werden:
Es ist gefährlich, mit einem Notrad
auf den vorderen Antriebsrädern zu
fahren. Die Fahrzeughandhabung
kann beeinträchtigt werden. Sie
können die Beherrschung über das
Fahrzeug verlieren, besondern auf
vereisten oder schneebedeckten
Straßen, was zu einem Unfall führen
kann. Bringen Sie deshalb das Notrad
hinten an und verwenden Sie das
hintere Normalrad vorne.
7-8
Falls eine Störung auftritt
ínur bestimmte Modelle
Defektes Rad

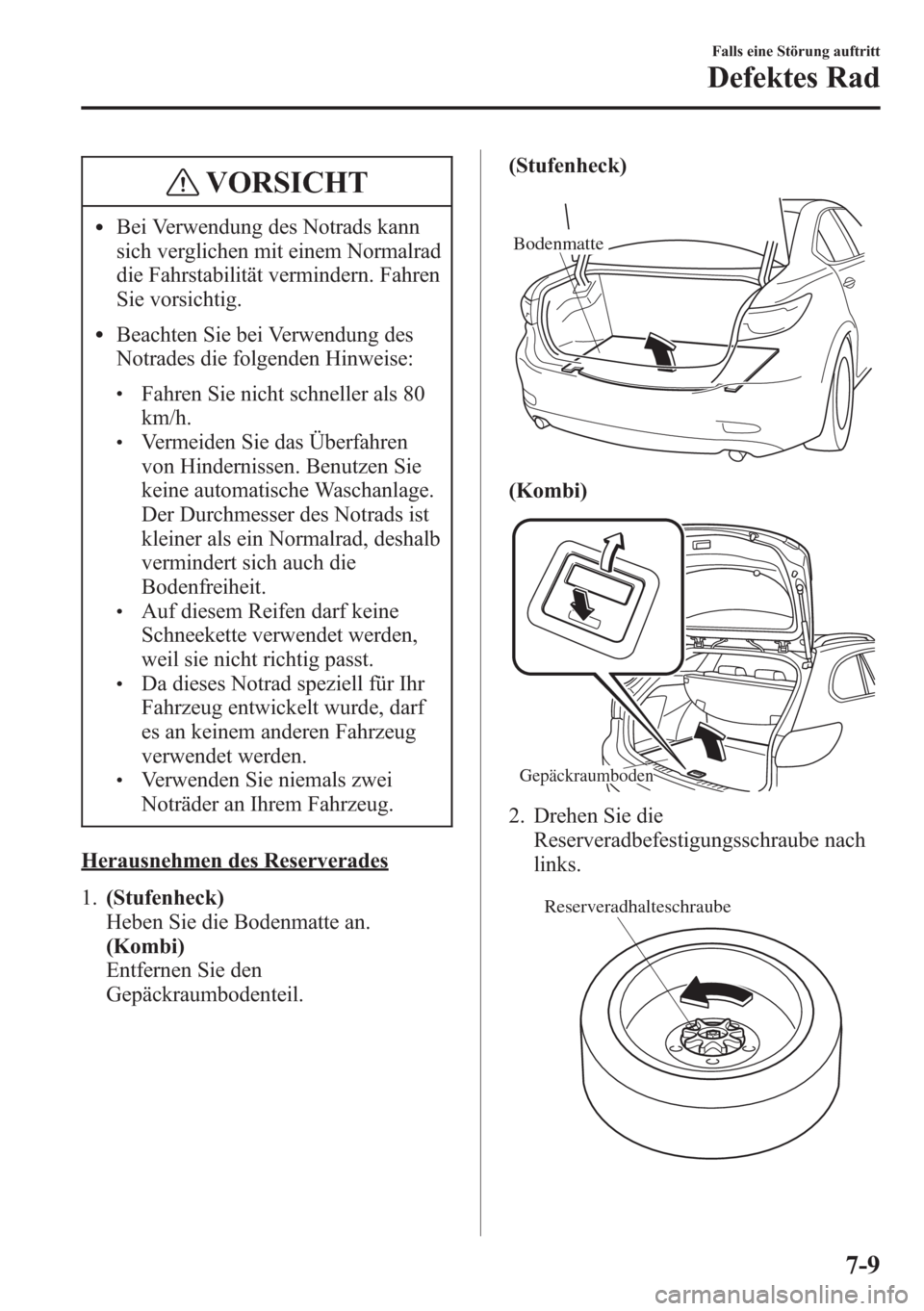

VORSICHT
lBei Verwendung des Notrads kann
sich verglichen mit einem Normalrad
die Fahrstabilität vermindern. Fahren
Sie vorsichtig.
lBeachten Sie bei Verwendung des
Notrades die folgenden Hinweise:
lFahren Sie nicht schneller als 80
km/h.
lVermeiden Sie das Überfahren
von Hindernissen. Benutzen Sie
keine automatische Waschanlage.
Der Durchmesser des Notrads ist
kleiner als ein Normalrad, deshalb
vermindert sich auch die
Bodenfreiheit.
lAuf diesem Reifen darf keine
Schneekette verwendet werden,
weil sie nicht richtig passt.
lDa dieses Notrad speziell für Ihr
Fahrzeug entwickelt wurde, darf
es an keinem anderen Fahrzeug
verwendet werden.
lVerwenden Sie niemals zwei
Noträder an Ihrem Fahrzeug.
Herausnehmen des Reserverades
1.(Stufenheck)
Heben Sie die Bodenmatte an.
(Kombi)
Entfernen Sie den
Gepäckraumbodenteil.(Stufenheck)
Bodenmatte
(Kombi)
Gepäckraumboden
2. Drehen Sie die
Reserveradbefestigungsschraube nach
links.
Reserveradhalteschraube
Falls eine Störung auftritt
Defektes Rad
7-9

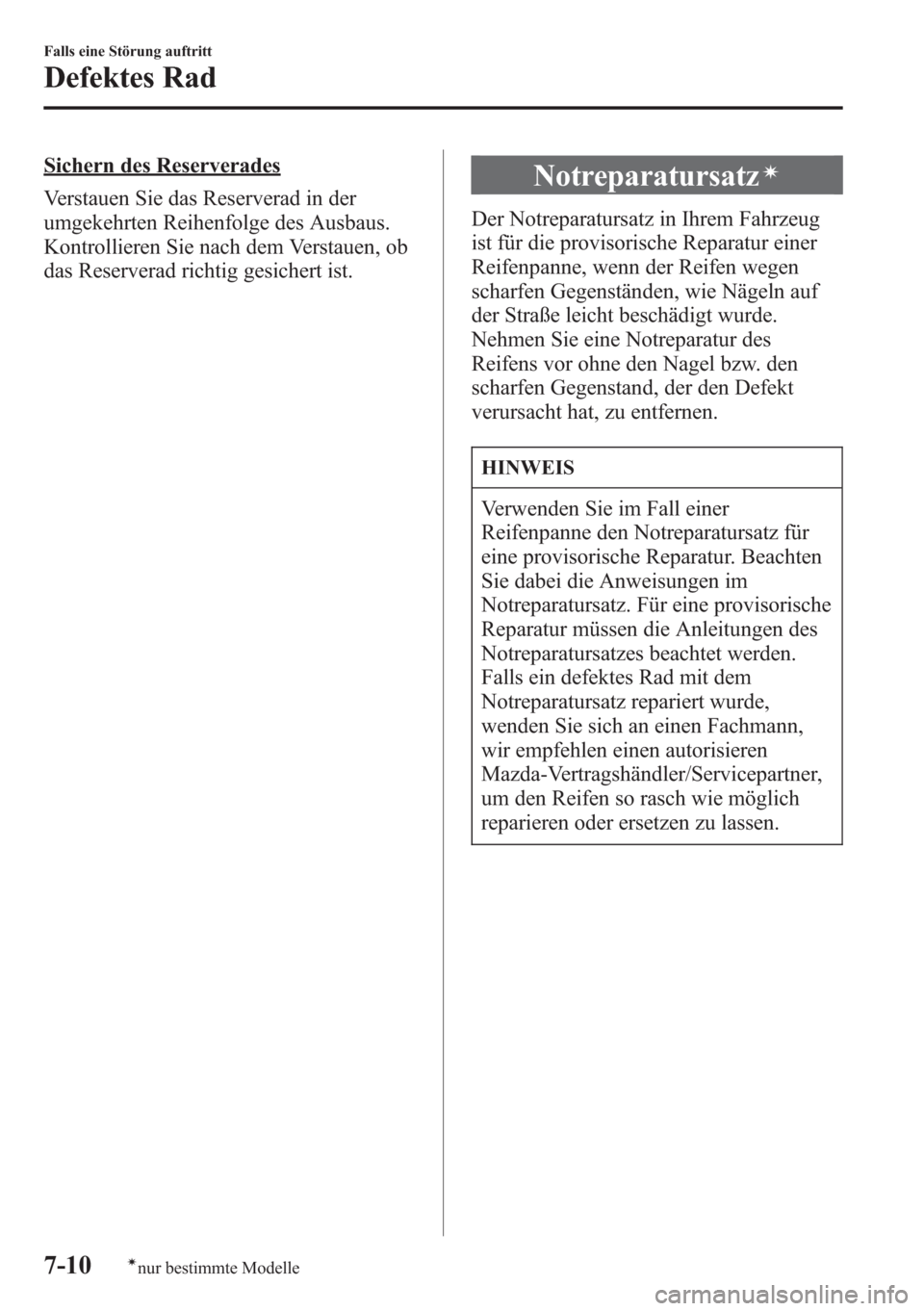

Sichern des Reserverades
Verstauen Sie das Reserverad in der
umgekehrten Reihenfolge des Ausbaus.
Kontrollieren Sie nach dem Verstauen, ob
das Reserverad richtig gesichert ist.Notreparatursatzí
Der Notreparatursatz in Ihrem Fahrzeug
ist für die provisorische Reparatur einer
Reifenpanne, wenn der Reifen wegen
scharfen Gegenständen, wie Nägeln auf
der Straße leicht beschädigt wurde.
Nehmen Sie eine Notreparatur des
Reifens vor ohne den Nagel bzw. den
scharfen Gegenstand, der den Defekt
verursacht hat, zu entfernen.
HINWEIS
Verwenden Sie im Fall einer
Reifenpanne den Notreparatursatz für
eine provisorische Reparatur. Beachten
Sie dabei die Anweisungen im
Notreparatursatz. Für eine provisorische
Reparatur müssen die Anleitungen des
Notreparatursatzes beachtet werden.
Falls ein defektes Rad mit dem
Notreparatursatz repariert wurde,
wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisieren
Mazda-Vertragshändler/Servicepartner,
um den Reifen so rasch wie möglich
reparieren oder ersetzen zu lassen.
7-10
Falls eine Störung auftritt
ínur bestimmte Modelle
Defektes Rad

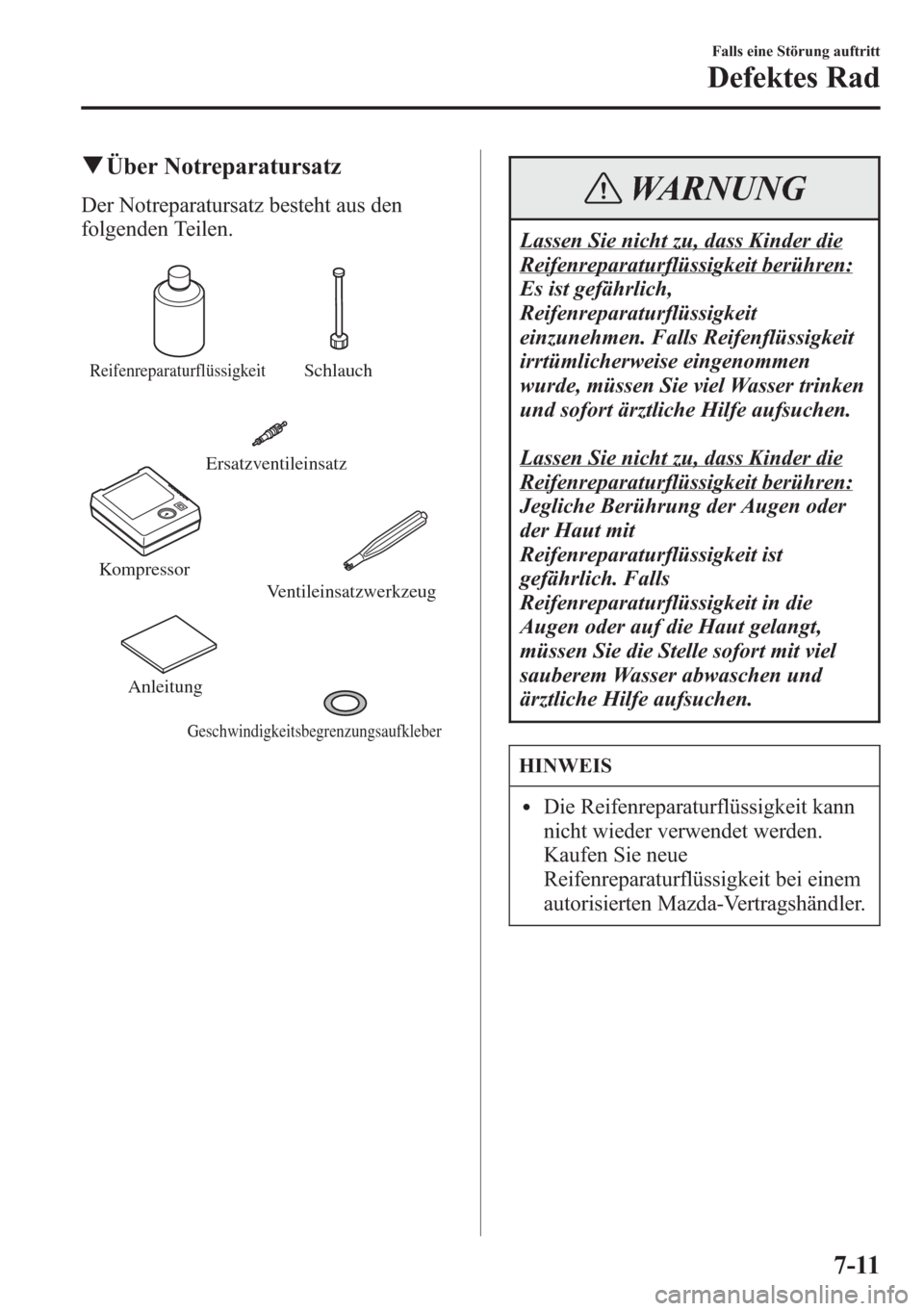

qÜber Notreparatursatz
Der Notreparatursatz besteht aus den
folgenden Teilen.
ReifenreparaturflüssigkeitSchlauch
Kompressor
Ventileinsatzwerkzeug Ersatzventileinsatz
Geschwindigkeitsbegrenzungsaufkleber
Anleitung
WARNUNG
Lassen Sie nicht zu, dass Kinder die
Reifenreparaturflüssigkeit berühren:
Es ist gefährlich,
Reifenreparaturflüssigkeit
einzunehmen. Falls Reifenflüssigkeit
irrtümlicherweise eingenommen
wurde, müssen Sie viel Wasser trinken
und sofort ärztliche Hilfe aufsuchen.
Lassen Sie nicht zu, dass Kinder die
Reifenreparaturflüssigkeit berühren:
Jegliche Berührung der Augen oder
der Haut mit
Reifenreparaturflüssigkeit ist
gefährlich. Falls
Reifenreparaturflüssigkeit in die
Augen oder auf die Haut gelangt,
müssen Sie die Stelle sofort mit viel
sauberem Wasser abwaschen und
ärztliche Hilfe aufsuchen.
HINWEIS
lDie Reifenreparaturflüssigkeit kann
nicht wieder verwendet werden.
Kaufen Sie neue
Reifenreparaturflüssigkeit bei einem
autorisierten Mazda-Vertragshändler.
