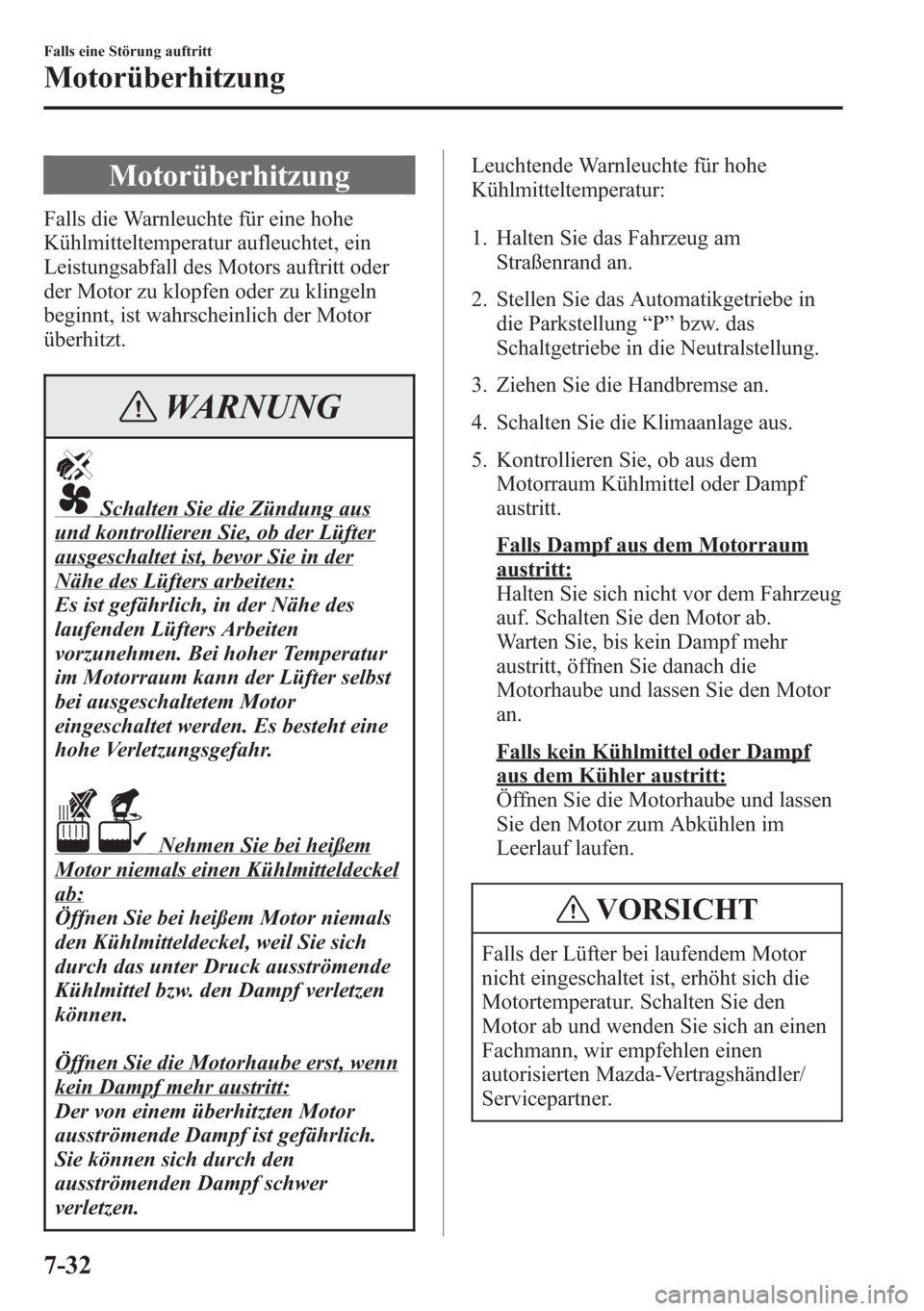

Motorüberhitzung
Falls die Warnleuchte für eine hohe
Kühlmitteltemperatur aufleuchtet, ein
Leistungsabfall des Motors auftritt oder
der Motor zu klopfen oder zu klingeln
beginnt, ist wahrscheinlich der Motor
überhitzt.
WARNUNG
Schalten Sie die Zündung aus
und kontrollieren Sie, ob der Lüfter
ausgeschaltet ist, bevor Sie in der
Nähe des Lüfters arbeiten:
Es ist gefährlich, in der Nähe des
laufenden Lüfters Arbeiten
vorzunehmen. Bei hoher Temperatur
im Motorraum kann der Lüfter selbst
bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine
hohe Verletzungsgefahr.
Nehmen Sie bei heißem
Motor niemals einen Kühlmitteldeckel
ab:
Öffnen Sie bei heißem Motor niemals
den Kühlmitteldeckel, weil Sie sich
durch das unter Druck ausströmende
Kühlmittel bzw. den Dampf verletzen
können.
Öffnen Sie die Motorhaube erst, wenn
kein Dampf mehr austritt:
Der von einem überhitzten Motor
ausströmende Dampf ist gefährlich.
Sie können sich durch den
ausströmenden Dampf schwer
verletzen.Leuchtende Warnleuchte für hohe
Kühlmitteltemperatur:
1. Halten Sie das Fahrzeug am
Straßenrand an.
2. Stellen Sie das Automatikgetriebe in
die Parkstellung“P”bzw. das
Schaltgetriebe in die Neutralstellung.
3. Ziehen Sie die Handbremse an.
4. Schalten Sie die Klimaanlage aus.
5. Kontrollieren Sie, ob aus dem
Motorraum Kühlmittel oder Dampf
austritt.
Falls Dampf aus dem Motorraum
austritt:
Halten Sie sich nicht vor dem Fahrzeug
auf. Schalten Sie den Motor ab.
Warten Sie, bis kein Dampf mehr
austritt, öffnen Sie danach die
Motorhaube und lassen Sie den Motor
an.
Falls kein Kühlmittel oder Dampf
aus dem Kühler austritt:
Öffnen Sie die Motorhaube und lassen
Sie den Motor zum Abkühlen im
Leerlauf laufen.
VORSICHT
Falls der Lüfter bei laufendem Motor
nicht eingeschaltet ist, erhöht sich die
Motortemperatur. Schalten Sie den
Motor ab und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
7-32
Falls eine Störung auftritt
Motorüberhitzung

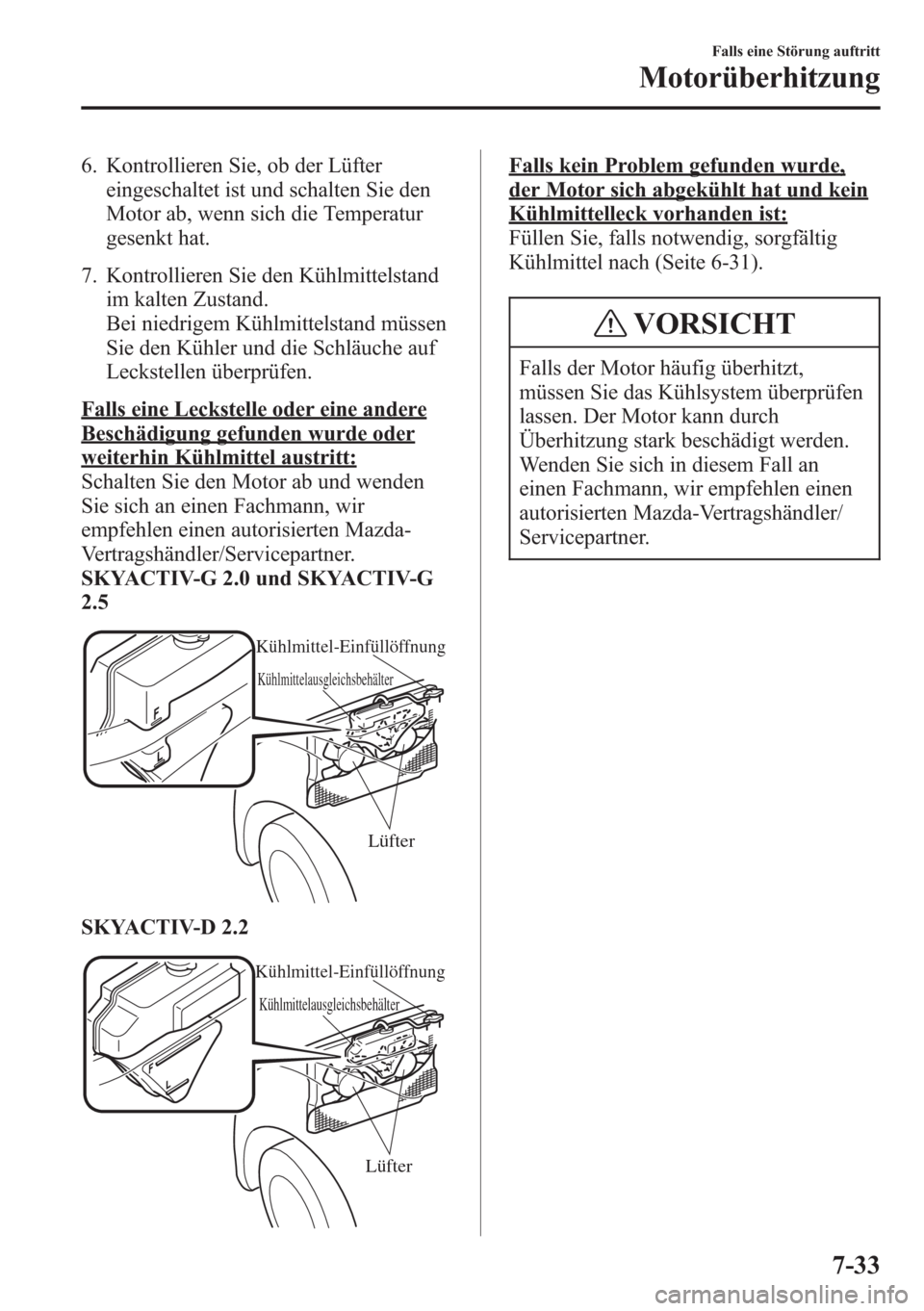

6. Kontrollieren Sie, ob der Lüfter
eingeschaltet ist und schalten Sie den
Motor ab, wenn sich die Temperatur
gesenkt hat.
7. Kontrollieren Sie den Kühlmittelstand
im kalten Zustand.
Bei niedrigem Kühlmittelstand müssen
Sie den Kühler und die Schläuche auf
Leckstellen überprüfen.
Falls eine Leckstelle oder eine andere
Beschädigung gefunden wurde oder
weiterhin Kühlmittel austritt:
Schalten Sie den Motor ab und wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
SKYACTIV-G 2.0 und SKYACTIV-G
2.5
Kühlmittel-Einfüllöffnung
Lüfter
Kühlmittelausgleichsbehälter
SKYACTIV-D 2.2
Kühlmittel-Einfüllöffnung
Lüfter
Kühlmittelausgleichsbehälter
Falls kein Problem gefunden wurde,
der Motor sich abgekühlt hat und kein
Kühlmittelleck vorhanden ist:
Füllen Sie, falls notwendig, sorgfältig
Kühlmittel nach (Seite 6-31).
VORSICHT
Falls der Motor häufig überhitzt,
müssen Sie das Kühlsystem überprüfen
lassen. Der Motor kann durch
Überhitzung stark beschädigt werden.
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Falls eine Störung auftritt
Motorüberhitzung
7-33

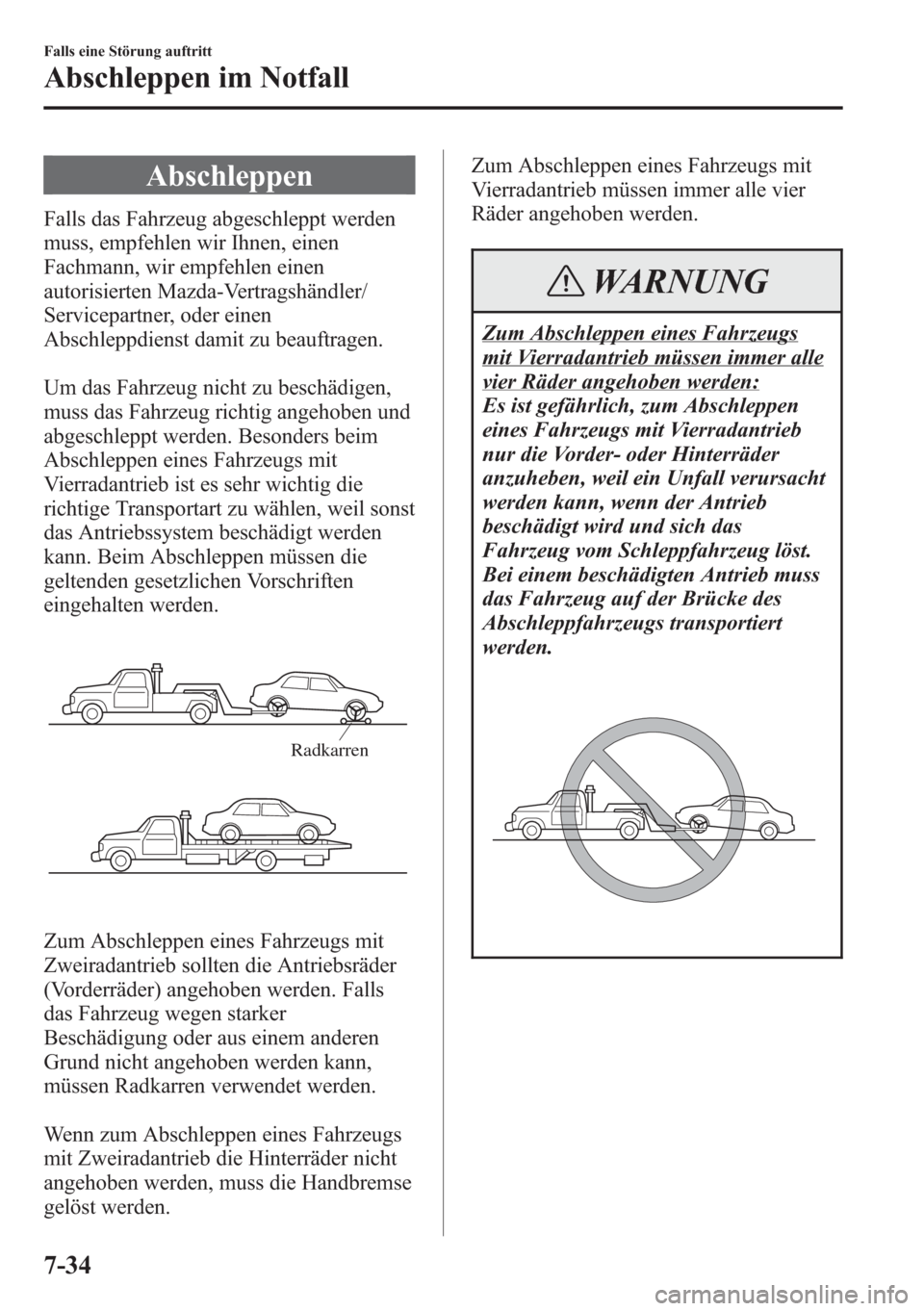

Abschleppen
Falls das Fahrzeug abgeschleppt werden
muss, empfehlen wir Ihnen, einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, oder einen
Abschleppdienst damit zu beauftragen.
Um das Fahrzeug nicht zu beschädigen,
muss das Fahrzeug richtig angehoben und
abgeschleppt werden. Besonders beim
Abschleppen eines Fahrzeugs mit
Vierradantrieb ist es sehr wichtig die
richtige Transportart zu wählen, weil sonst
das Antriebssystem beschädigt werden
kann. Beim Abschleppen müssen die
geltenden gesetzlichen Vorschriften
eingehalten werden.
Radkarren
Zum Abschleppen eines Fahrzeugs mit
Zweiradantrieb sollten die Antriebsräder
(Vorderräder) angehoben werden. Falls
das Fahrzeug wegen starker
Beschädigung oder aus einem anderen
Grund nicht angehoben werden kann,
müssen Radkarren verwendet werden.
Wenn zum Abschleppen eines Fahrzeugs
mit Zweiradantrieb die Hinterräder nicht
angehoben werden, muss die Handbremse
gelöst werden.Zum Abschleppen eines Fahrzeugs mit
Vierradantrieb müssen immer alle vier
Räder angehoben werden.
WARNUNG
Zum Abschleppen eines Fahrzeugs
mit Vierradantrieb müssen immer alle
vier Räder angehoben werden:
Es ist gefährlich, zum Abschleppen
eines Fahrzeugs mit Vierradantrieb
nur die Vorder- oder Hinterräder
anzuheben, weil ein Unfall verursacht
werden kann, wenn der Antrieb
beschädigt wird und sich das
Fahrzeug vom Schleppfahrzeug löst.
Bei einem beschädigten Antrieb muss
das Fahrzeug auf der Brücke des
Abschleppfahrzeugs transportiert
werden.
7-34
Falls eine Störung auftritt
Abschleppen im Notfall

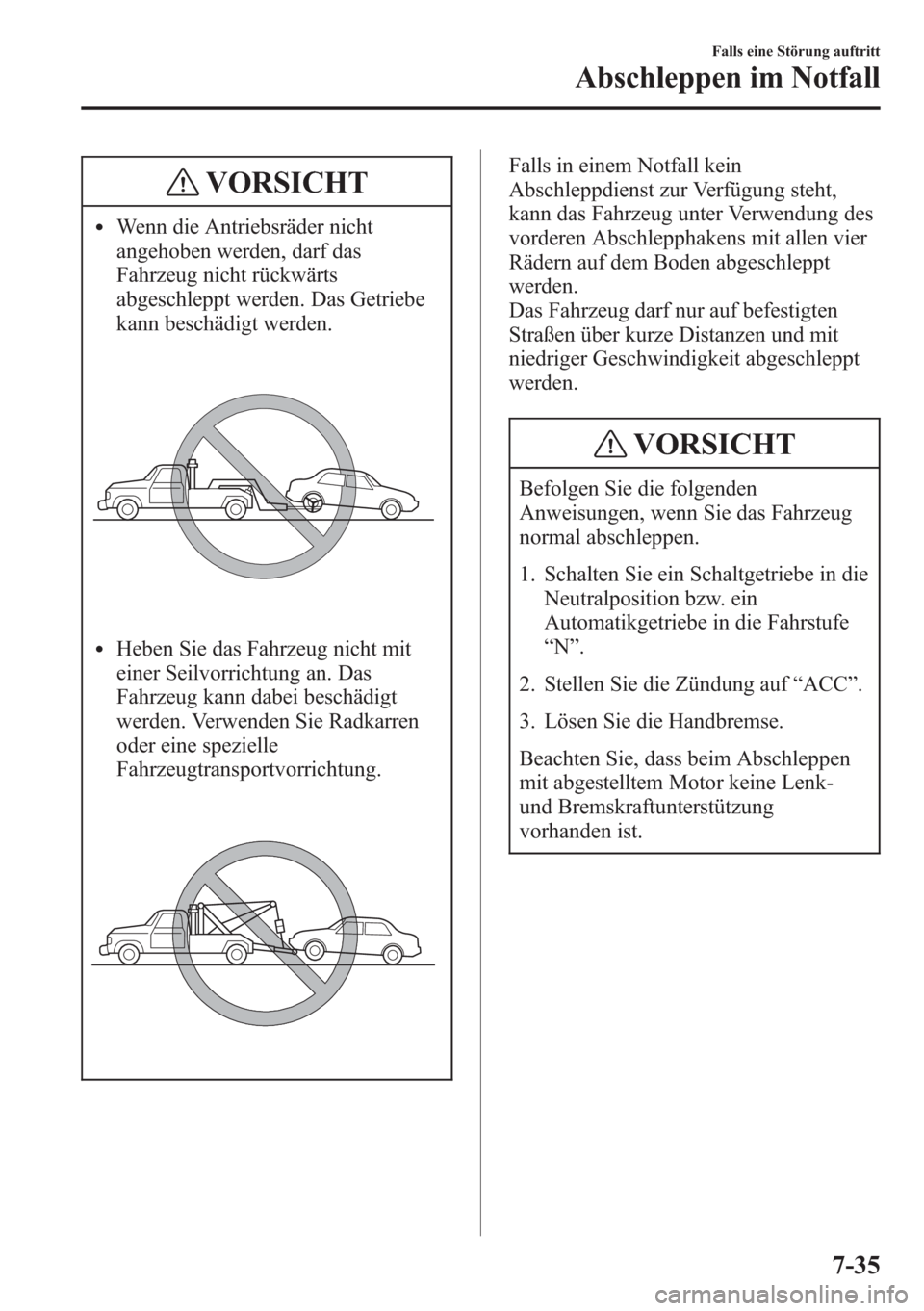

VORSICHT
lWenn die Antriebsräder nicht
angehoben werden, darf das
Fahrzeug nicht rückwärts
abgeschleppt werden. Das Getriebe
kann beschädigt werden.
lHeben Sie das Fahrzeug nicht mit
einer Seilvorrichtung an. Das
Fahrzeug kann dabei beschädigt
werden. Verwenden Sie Radkarren
oder eine spezielle
Fahrzeugtransportvorrichtung.
Falls in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann das Fahrzeug unter Verwendung des
vorderen Abschlepphakens mit allen vier
Rädern auf dem Boden abgeschleppt
werden.
Das Fahrzeug darf nur auf befestigten
Straßen über kurze Distanzen und mit
niedriger Geschwindigkeit abgeschleppt
werden.
VORSICHT
Befolgen Sie die folgenden
Anweisungen, wenn Sie das Fahrzeug
normal abschleppen.
1. Schalten Sie ein Schaltgetriebe in die
Neutralposition bzw. ein
Automatikgetriebe in die Fahrstufe
“N”.
2. Stellen Sie die Zündung auf“ACC”.
3. Lösen Sie die Handbremse.
Beachten Sie, dass beim Abschleppen
mit abgestelltem Motor keine Lenk-
und Bremskraftunterstützung
vorhanden ist.
Falls eine Störung auftritt
Abschleppen im Notfall
7-35

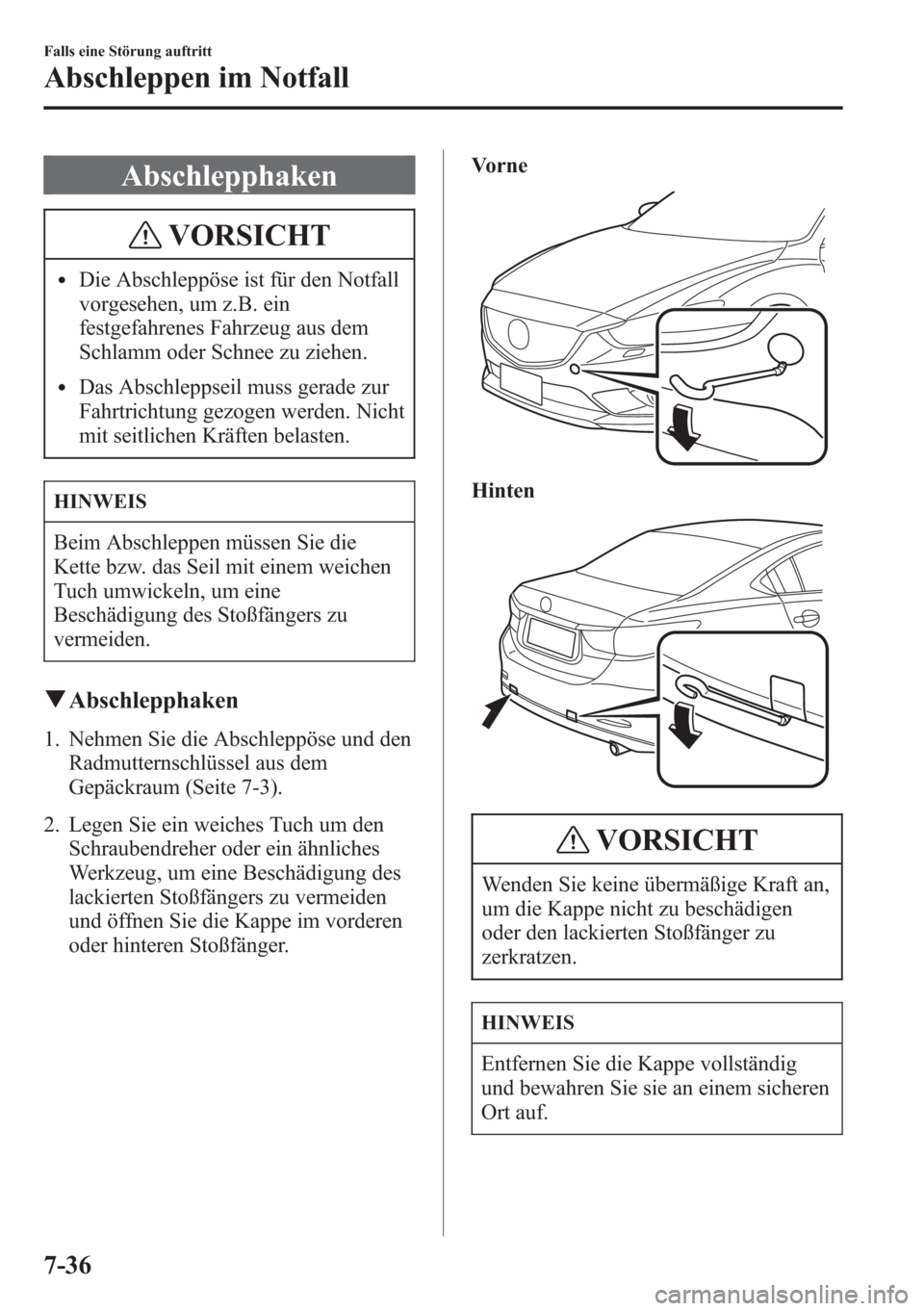

Abschlepphaken
VORSICHT
lDie Abschleppöse ist für den Notfall
vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
lDas Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die
Kette bzw. das Seil mit einem weichen
Tuch umwickeln, um eine
Beschädigung des Stoßfängers zu
vermeiden.
qAbschlepphaken
1. Nehmen Sie die Abschleppöse und den
Radmutternschlüssel aus dem
Gepäckraum (Seite 7-3).
2. Legen Sie ein weiches Tuch um den
Schraubendreher oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
oder hinteren Stoßfänger.Vorne
Hinten
VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen
oder den lackierten Stoßfänger zu
zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig
und bewahren Sie sie an einem sicheren
Ort auf.
7-36
Falls eine Störung auftritt
Abschleppen im Notfall

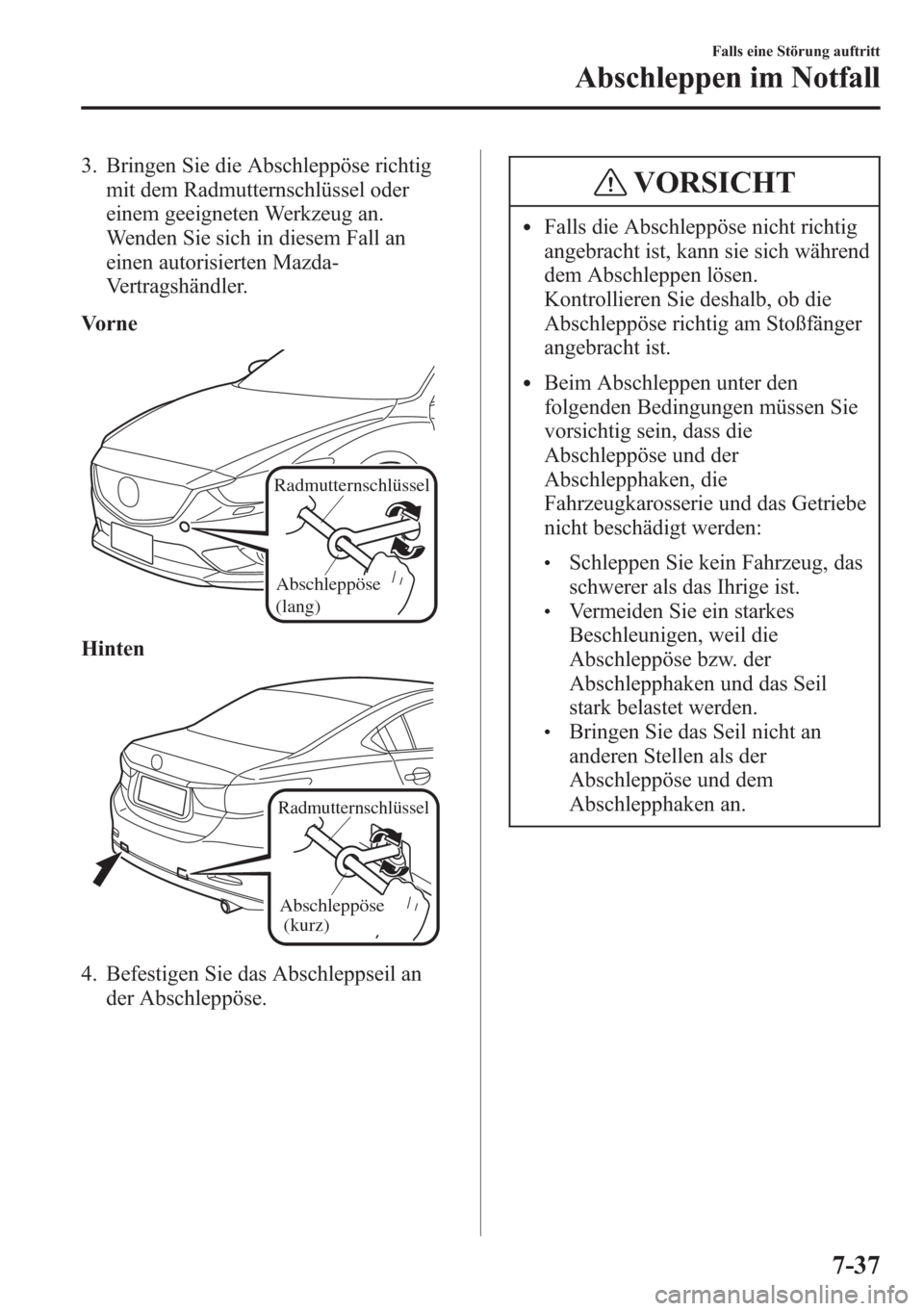

3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel oder
einem geeigneten Werkzeug an.
Wenden Sie sich in diesem Fall an
einen autorisierten Mazda-
Vertragshändler.
Vorne
Radmutternschlüssel
Abschleppöse
(lang)
Hinten
Abschleppöse
(kurz)
Radmutternschlüssel
4. Befestigen Sie das Abschleppseil an
der Abschleppöse.
VORSICHT
lFalls die Abschleppöse nicht richtig
angebracht ist, kann sie sich während
dem Abschleppen lösen.
Kontrollieren Sie deshalb, ob die
Abschleppöse richtig am Stoßfänger
angebracht ist.
lBeim Abschleppen unter den
folgenden Bedingungen müssen Sie
vorsichtig sein, dass die
Abschleppöse und der
Abschlepphaken, die
Fahrzeugkarosserie und das Getriebe
nicht beschädigt werden:
lSchleppen Sie kein Fahrzeug, das
schwerer als das Ihrige ist.
lVermeiden Sie ein starkes
Beschleunigen, weil die
Abschleppöse bzw. der
Abschlepphaken und das Seil
stark belastet werden.
lBringen Sie das Seil nicht an
anderen Stellen als der
Abschleppöse und dem
Abschlepphaken an.
Falls eine Störung auftritt
Abschleppen im Notfall
7-37

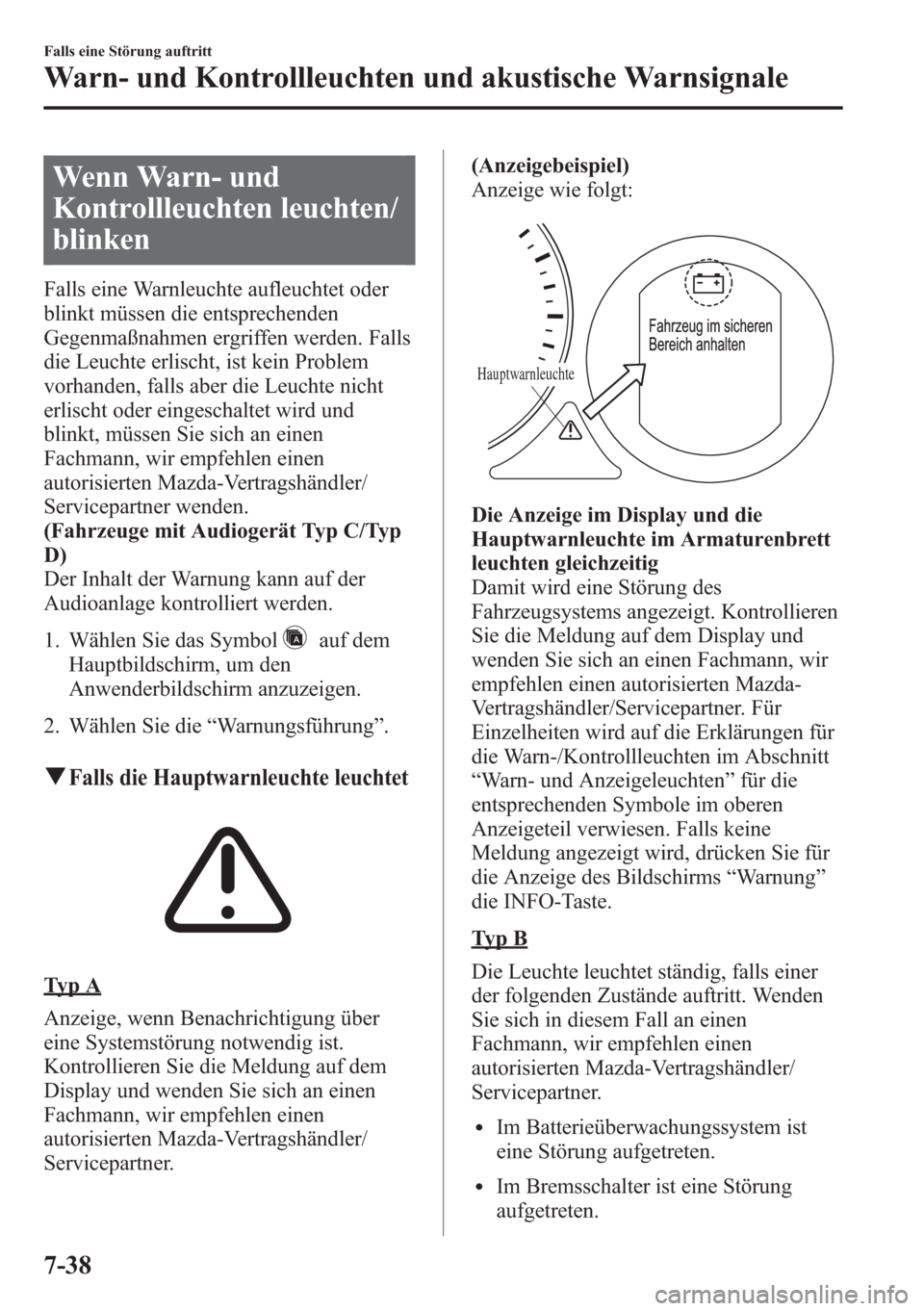

Wenn Warn- und
Kontrollleuchten leuchten/
blinken
Falls eine Warnleuchte aufleuchtet oder
blinkt müssen die entsprechenden
Gegenmaßnahmen ergriffen werden. Falls
die Leuchte erlischt, ist kein Problem
vorhanden, falls aber die Leuchte nicht
erlischt oder eingeschaltet wird und
blinkt, müssen Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ C/Typ
D)
Der Inhalt der Warnung kann auf der
Audioanlage kontrolliert werden.
1. Wählen Sie das Symbol
auf dem
Hauptbildschirm, um den
Anwenderbildschirm anzuzeigen.
2. Wählen Sie die“Warnungsführung”.
qFalls die Hauptwarnleuchte leuchtet
Ty p A
Anzeige, wenn Benachrichtigung über
eine Systemstörung notwendig ist.
Kontrollieren Sie die Meldung auf dem
Display und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.(Anzeigebeispiel)
Anzeige wie folgt:
Hauptwarnleuchte
Die Anzeige im Display und die
Hauptwarnleuchte im Armaturenbrett
leuchten gleichzeitig
Damit wird eine Störung des
Fahrzeugsystems angezeigt. Kontrollieren
Sie die Meldung auf dem Display und
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Für
Einzelheiten wird auf die Erklärungen für
die Warn-/Kontrollleuchten im Abschnitt
“Warn- und Anzeigeleuchten”für die
entsprechenden Symbole im oberen
Anzeigeteil verwiesen. Falls keine
Meldung angezeigt wird, drücken Sie für
die Anzeige des Bildschirms“Warnung”
die INFO-Taste.
Ty p B
Die Leuchte leuchtet ständig, falls einer
der folgenden Zustände auftritt. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lIm Batterieüberwachungssystem ist
eine Störung aufgetreten.
lIm Bremsschalter ist eine Störung
aufgetreten.
7-38
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

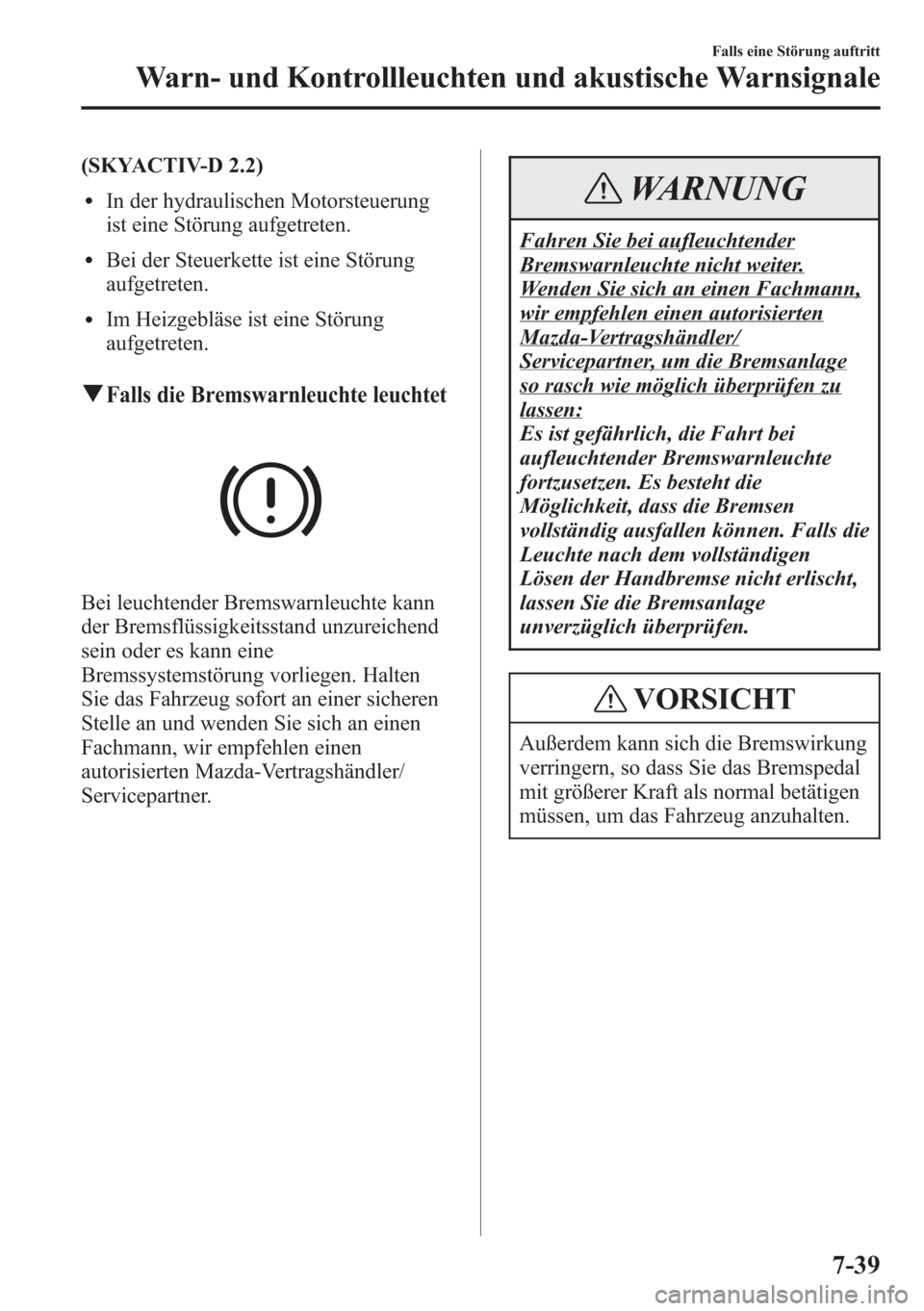

(SKYACTIV-D 2.2)
lIn der hydraulischen Motorsteuerung
ist eine Störung aufgetreten.
lBei der Steuerkette ist eine Störung
aufgetreten.
lIm Heizgebläse ist eine Störung
aufgetreten.
qFalls die Bremswarnleuchte leuchtet
Bei leuchtender Bremswarnleuchte kann
der Bremsflüssigkeitsstand unzureichend
sein oder es kann eine
Bremssystemstörung vorliegen. Halten
Sie das Fahrzeug sofort an einer sicheren
Stelle an und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
WARNUNG
Fahren Sie bei aufleuchtender
Bremswarnleuchte nicht weiter.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage
so rasch wie möglich überprüfen zu
lassen:
Es ist gefährlich, die Fahrt bei
aufleuchtender Bremswarnleuchte
fortzusetzen. Es besteht die
Möglichkeit, dass die Bremsen
vollständig ausfallen können. Falls die
Leuchte nach dem vollständigen
Lösen der Handbremse nicht erlischt,
lassen Sie die Bremsanlage
unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung
verringern, so dass Sie das Bremspedal
mit größerer Kraft als normal betätigen
müssen, um das Fahrzeug anzuhalten.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-39

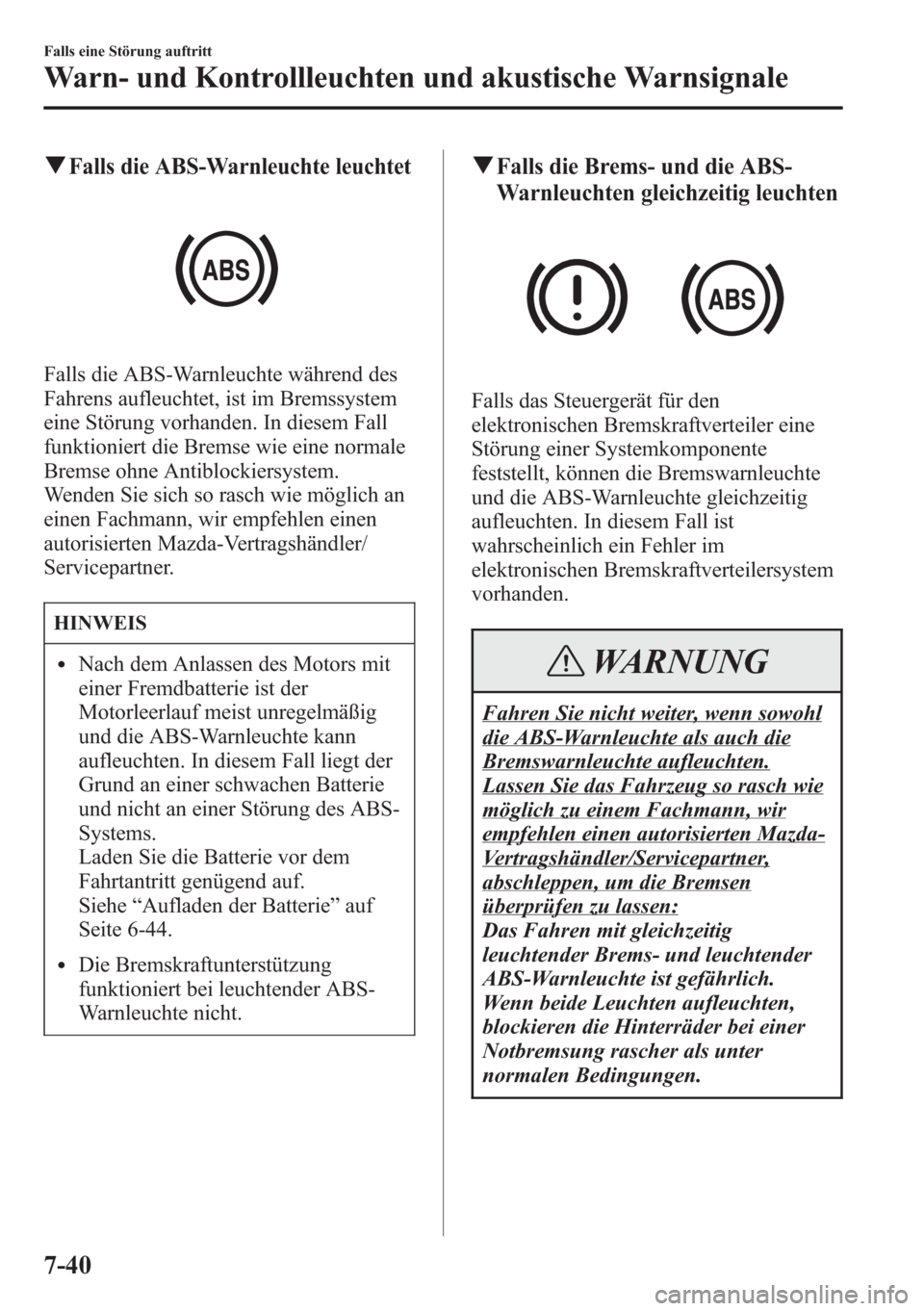

qFalls die ABS-Warnleuchte leuchtet
Falls die ABS-Warnleuchte während des
Fahrens aufleuchtet, ist im Bremssystem
eine Störung vorhanden. In diesem Fall
funktioniert die Bremse wie eine normale
Bremse ohne Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
HINWEIS
lNach dem Anlassen des Motors mit
einer Fremdbatterie ist der
Motorleerlauf meist unregelmäßig
und die ABS-Warnleuchte kann
aufleuchten. In diesem Fall liegt der
Grund an einer schwachen Batterie
und nicht an einer Störung des ABS-
Systems.
Laden Sie die Batterie vor dem
Fahrtantritt genügend auf.
Siehe“Aufladen der Batterie”auf
Seite 6-44.
lDie Bremskraftunterstützung
funktioniert bei leuchtender ABS-
Warnleuchte nicht.
qFalls die Brems- und die ABS-
Warnleuchten gleichzeitig leuchten
Falls das Steuergerät für den
elektronischen Bremskraftverteiler eine
Störung einer Systemkomponente
feststellt, können die Bremswarnleuchte
und die ABS-Warnleuchte gleichzeitig
aufleuchten. In diesem Fall ist
wahrscheinlich ein Fehler im
elektronischen Bremskraftverteilersystem
vorhanden.
WARNUNG
Fahren Sie nicht weiter, wenn sowohl
die ABS-Warnleuchte als auch die
Bremswarnleuchte aufleuchten.
Lassen Sie das Fahrzeug so rasch wie
möglich zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
abschleppen, um die Bremsen
überprüfen zu lassen:
Das Fahren mit gleichzeitig
leuchtender Brems- und leuchtender
ABS-Warnleuchte ist gefährlich.
Wenn beide Leuchten aufleuchten,
blockieren die Hinterräder bei einer
Notbremsung rascher als unter
normalen Bedingungen.
7-40
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

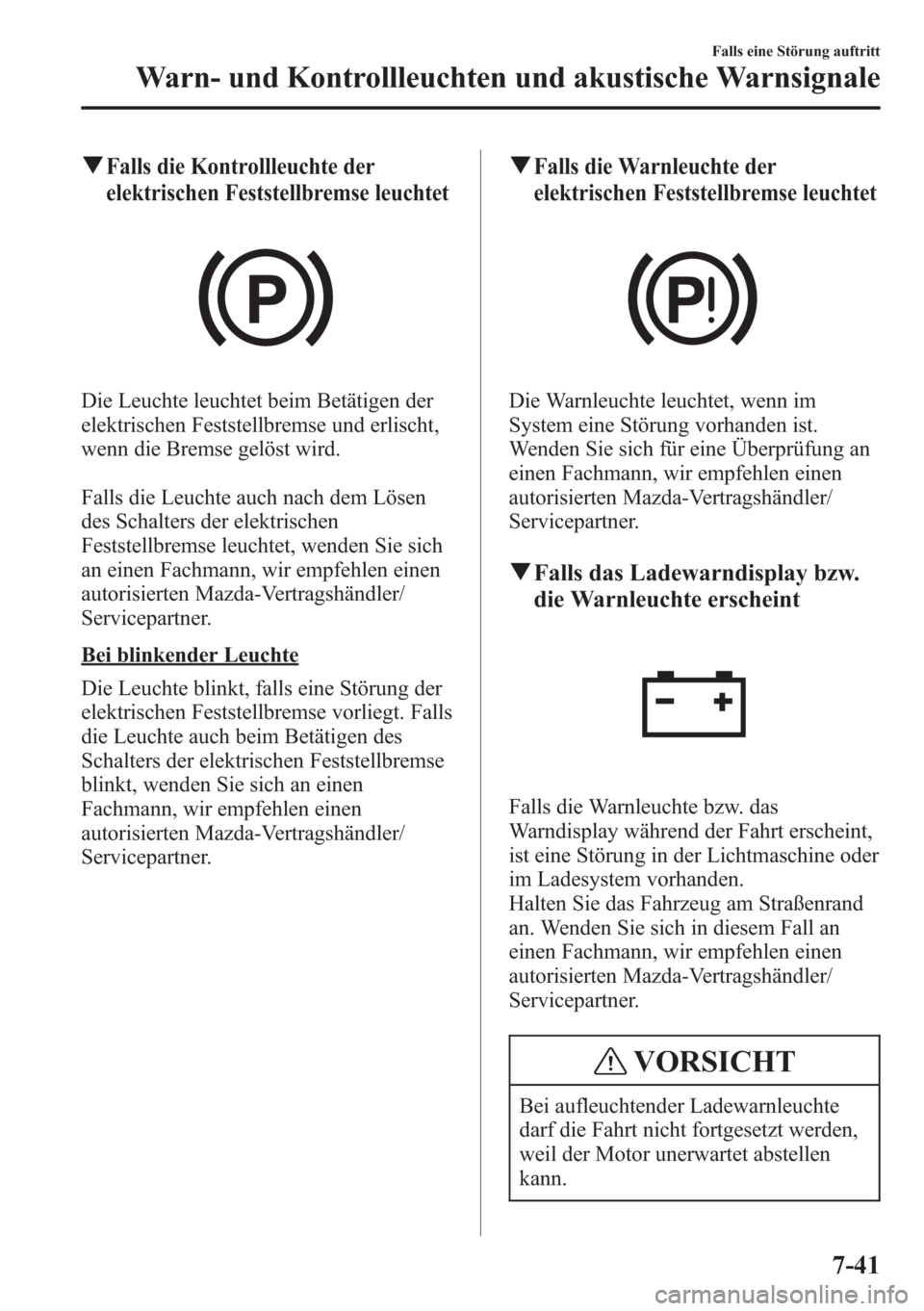

qFalls die Kontrollleuchte der
elektrischen Feststellbremse leuchtet
Die Leuchte leuchtet beim Betätigen der
elektrischen Feststellbremse und erlischt,
wenn die Bremse gelöst wird.
Falls die Leuchte auch nach dem Lösen
des Schalters der elektrischen
Feststellbremse leuchtet, wenden Sie sich
an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Bei blinkender Leuchte
Die Leuchte blinkt, falls eine Störung der
elektrischen Feststellbremse vorliegt. Falls
die Leuchte auch beim Betätigen des
Schalters der elektrischen Feststellbremse
blinkt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls die Warnleuchte der
elektrischen Feststellbremse leuchtet
Die Warnleuchte leuchtet, wenn im
System eine Störung vorhanden ist.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls das Ladewarndisplay bzw.
die Warnleuchte erscheint
Falls die Warnleuchte bzw. das
Warndisplay während der Fahrt erscheint,
ist eine Störung in der Lichtmaschine oder
im Ladesystem vorhanden.
Halten Sie das Fahrzeug am Straßenrand
an. Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Bei aufleuchtender Ladewarnleuchte
darf die Fahrt nicht fortgesetzt werden,
weil der Motor unerwartet abstellen
kann.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-41
