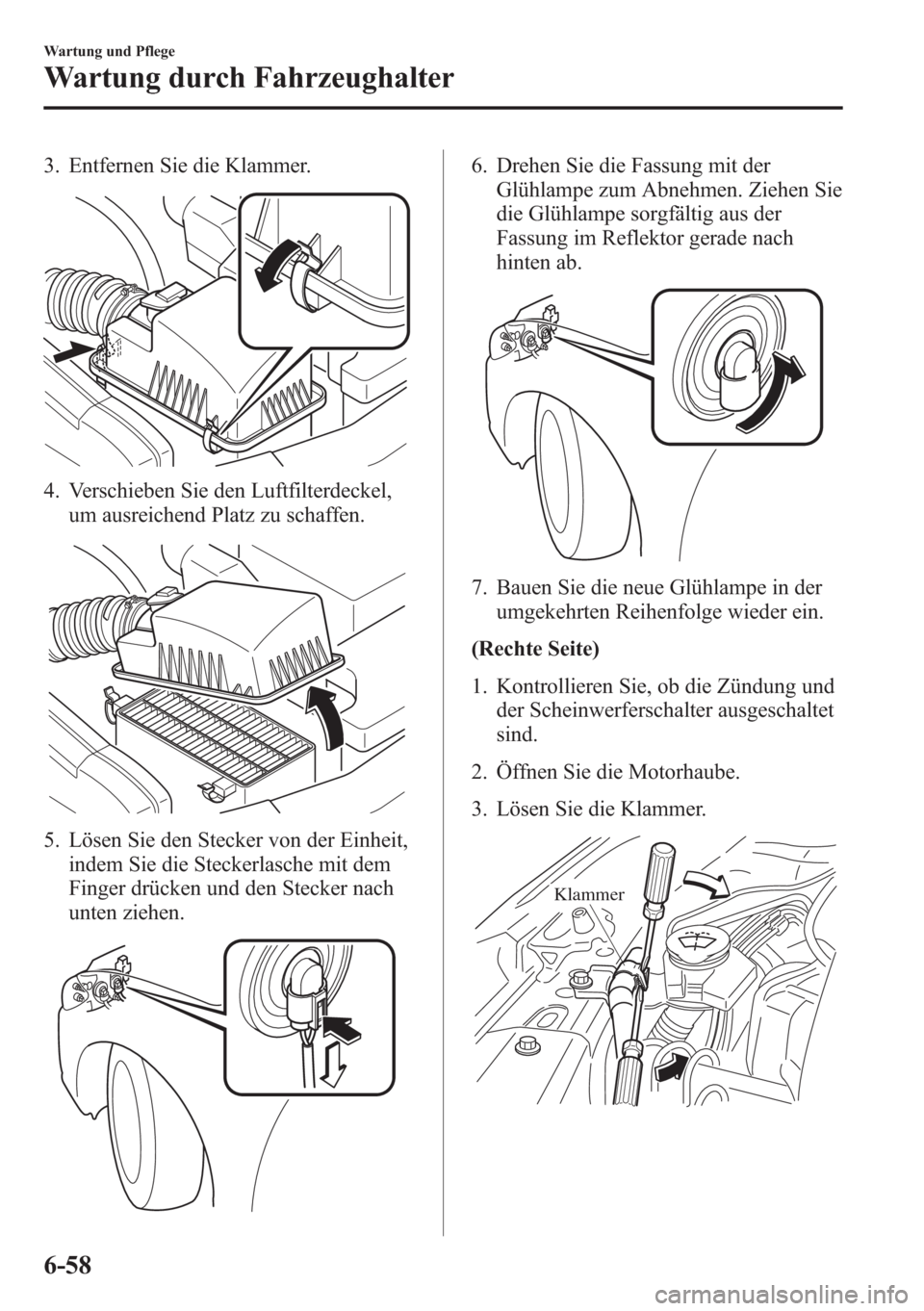

3. Entfernen Sie die Klammer.
4. Verschieben Sie den Luftfilterdeckel,
um ausreichend Platz zu schaffen.
5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen Sie
die Glühlampe sorgfältig aus der
Fassung im Reflektor gerade nach
hinten ab.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
(Rechte Seite)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.
3. Lösen Sie die Klammer.
Klammer
6-58
Wartung und Pflege
Wartung durch Fahrzeughalter

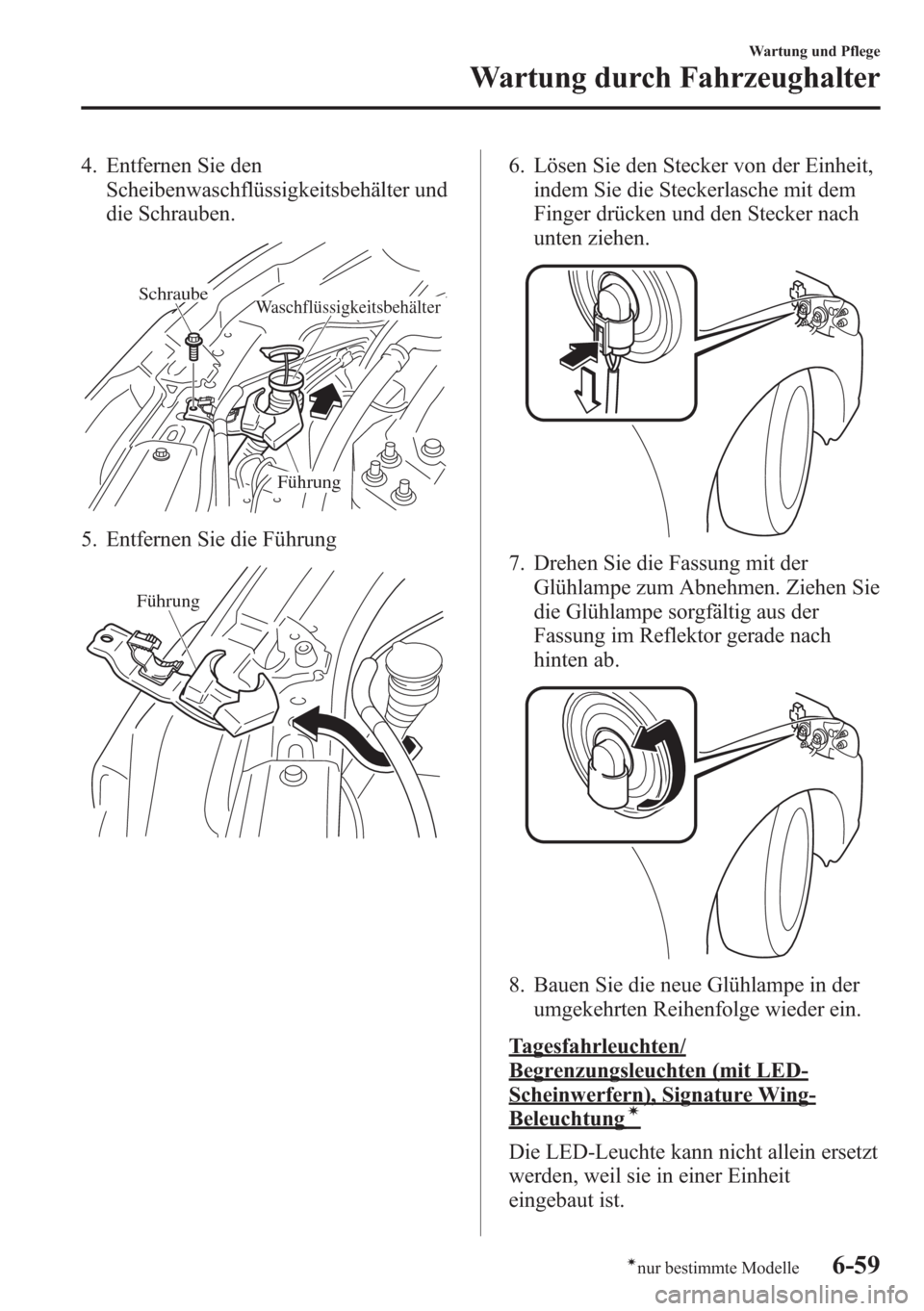

4. Entfernen Sie den
Scheibenwaschflüssigkeitsbehälter und
die Schrauben.
WaschflüssigkeitsbehälterSchraube
Führung
5. Entfernen Sie die Führung
Führung
6. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.
7. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen Sie
die Glühlampe sorgfältig aus der
Fassung im Reflektor gerade nach
hinten ab.
8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Tagesfahrleuchten/
Begrenzungsleuchten (mit LED-
Scheinwerfern), Signature Wing-
Beleuchtungí
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-59ínur bestimmte Modelle

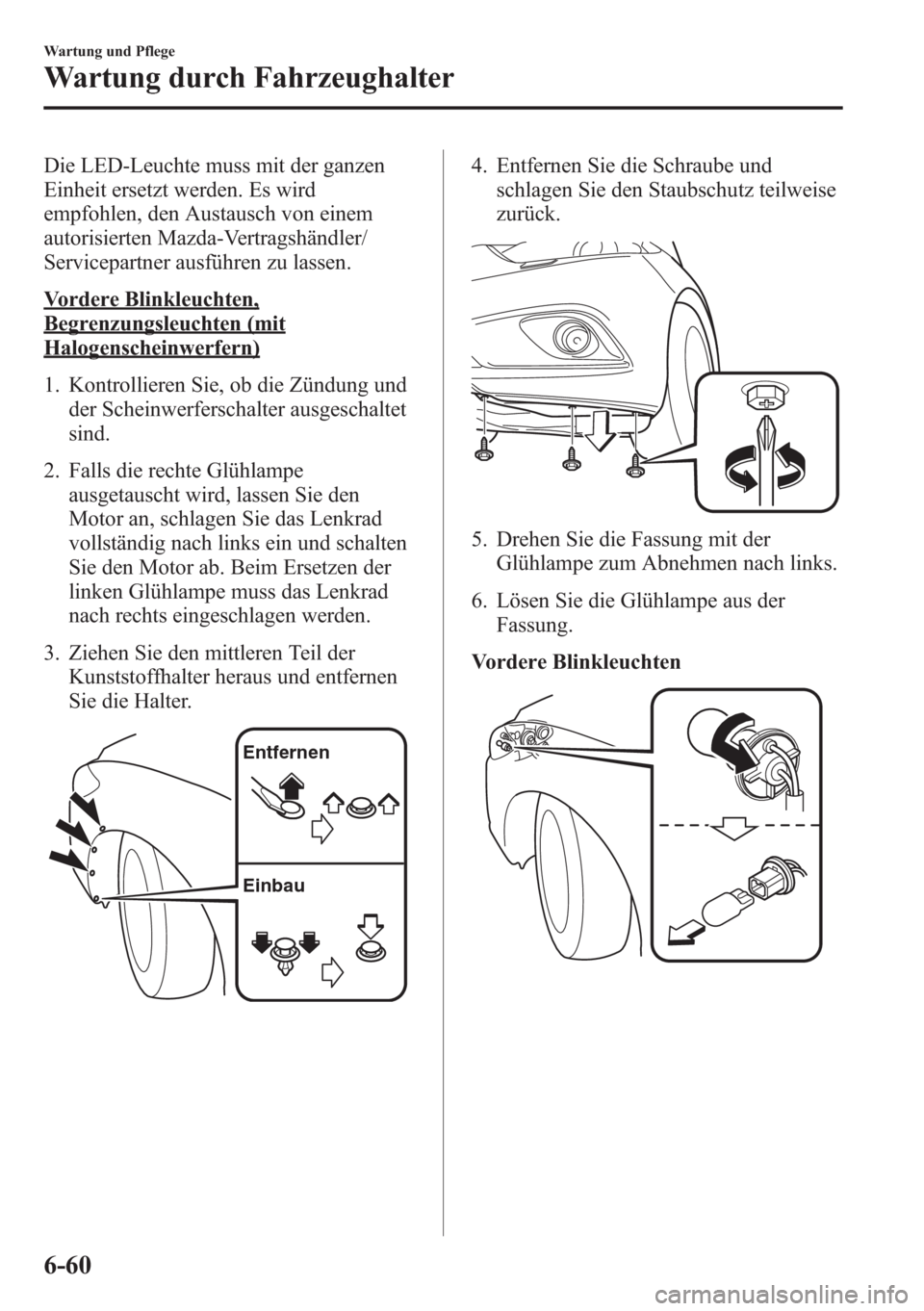

Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Vordere Blinkleuchten,
Begrenzungsleuchten (mit
Halogenscheinwerfern)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen werden.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
Entfernen
Einbau
4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.
5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
6. Lösen Sie die Glühlampe aus der
Fassung.
Vordere Blinkleuchten
6-60
Wartung und Pflege
Wartung durch Fahrzeughalter

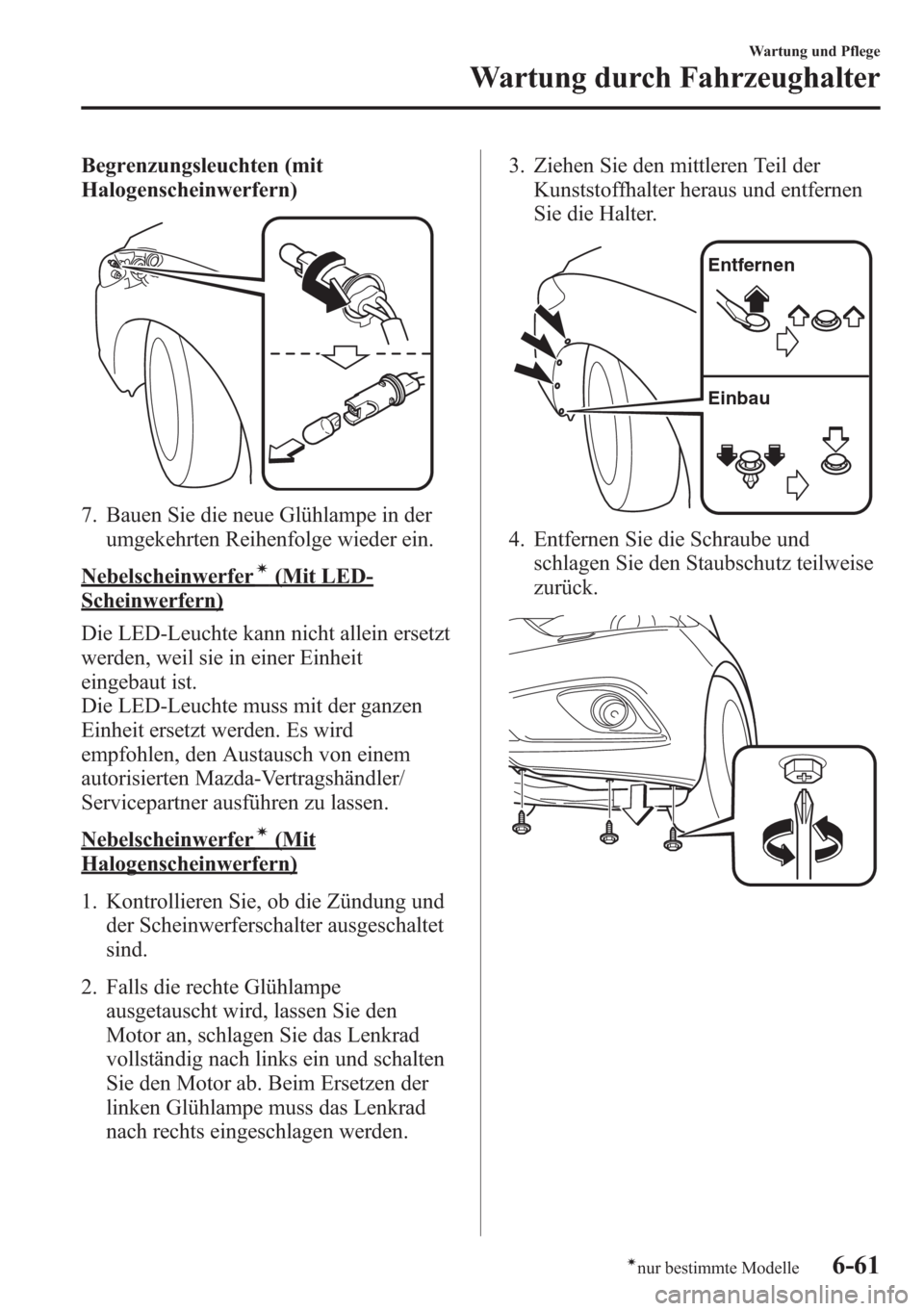

Begrenzungsleuchten (mit
Halogenscheinwerfern)
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Nebelscheinwerferí(Mit LED-
Scheinwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.
Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Nebelscheinwerferí(Mit
Halogenscheinwerfern)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen werden.3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
Entfernen
Einbau
4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-61ínur bestimmte Modelle

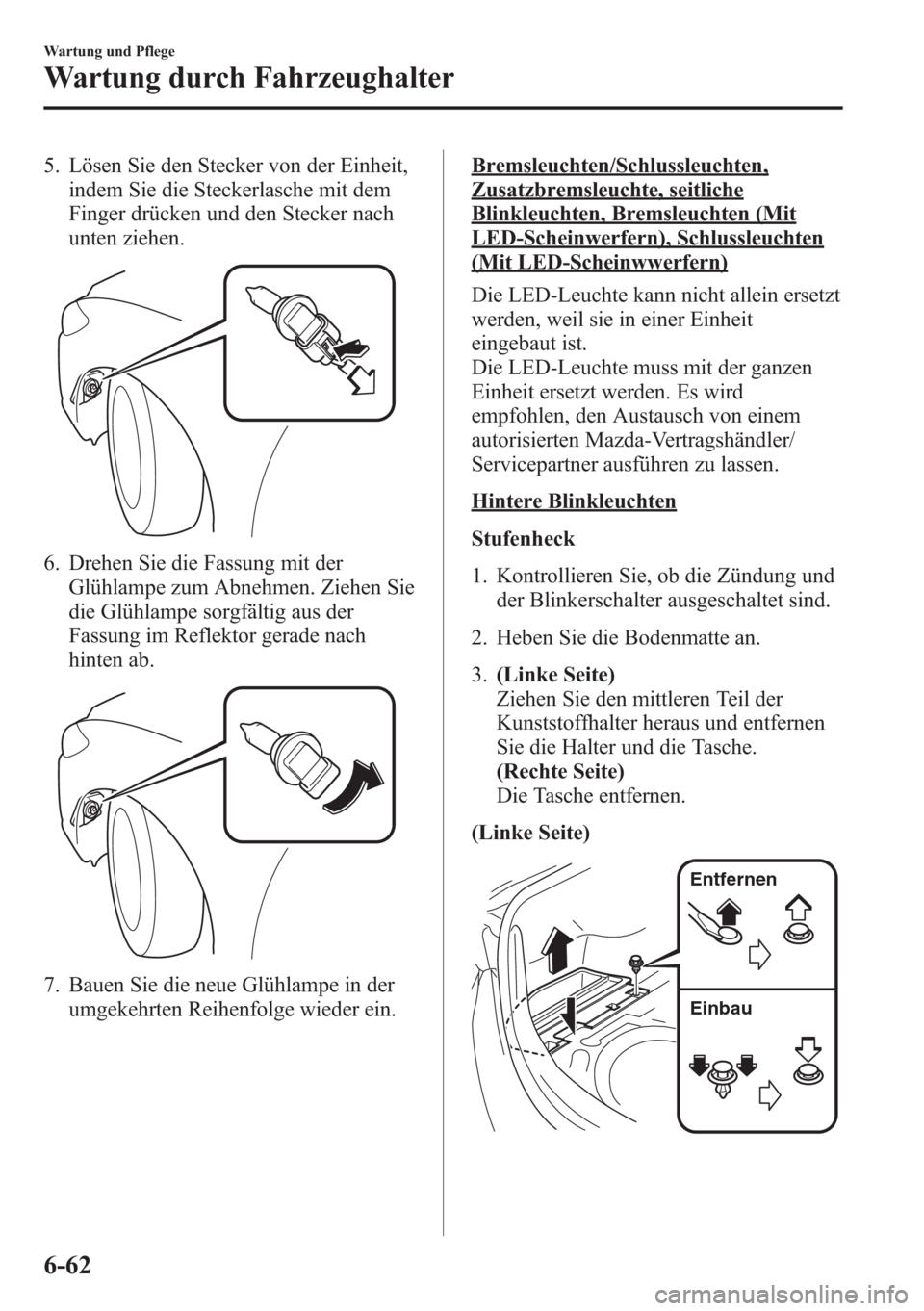

5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen Sie
die Glühlampe sorgfältig aus der
Fassung im Reflektor gerade nach
hinten ab.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Bremsleuchten/Schlussleuchten,
Zusatzbremsleuchte, seitliche
Blinkleuchten, Bremsleuchten (Mit
LED-Scheinwerfern), Schlussleuchten
(Mit LED-Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.
Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Hintere Blinkleuchten
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Blinkerschalter ausgeschaltet sind.
2. Heben Sie die Bodenmatte an.
3.(Linke Seite)
Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter und die Tasche.
(Rechte Seite)
Die Tasche entfernen.
(Linke Seite)
Entfernen
Einbau
6-62
Wartung und Pflege
Wartung durch Fahrzeughalter

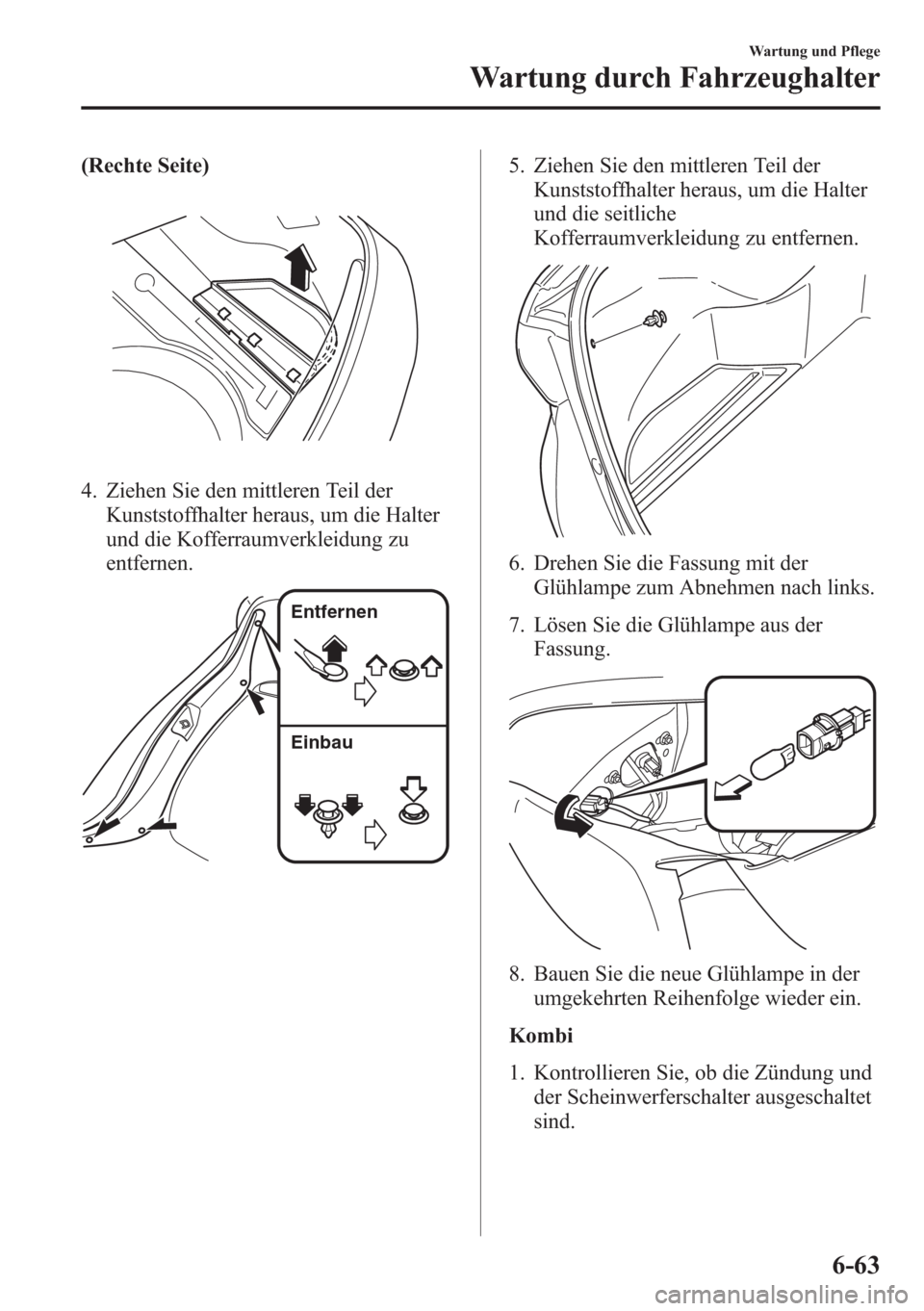

(Rechte Seite)
4. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die Kofferraumverkleidung zu
entfernen.
Entfernen
Einbau
5. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die seitliche
Kofferraumverkleidung zu entfernen.
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
7. Lösen Sie die Glühlampe aus der
Fassung.
8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-63

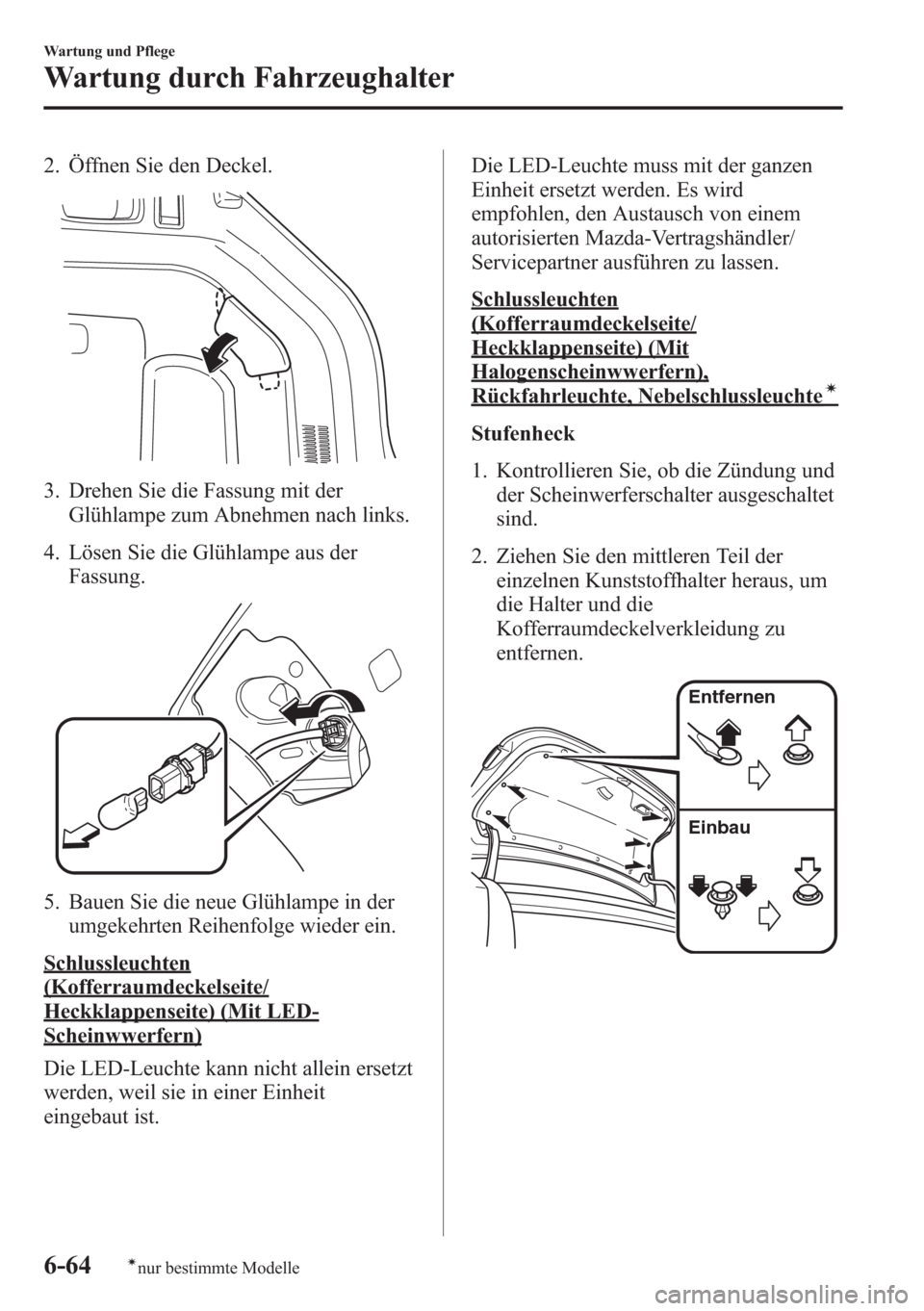

2. Öffnen Sie den Deckel.
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (Mit LED-
Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (Mit
Halogenscheinwwerfern),
Rückfahrleuchte, Nebelschlussleuchteí
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
einzelnen Kunststoffhalter heraus, um
die Halter und die
Kofferraumdeckelverkleidung zu
entfernen.
Entfernen
Einbau
6-64
Wartung und Pflege
ínur bestimmte Modelle
Wartung durch Fahrzeughalter

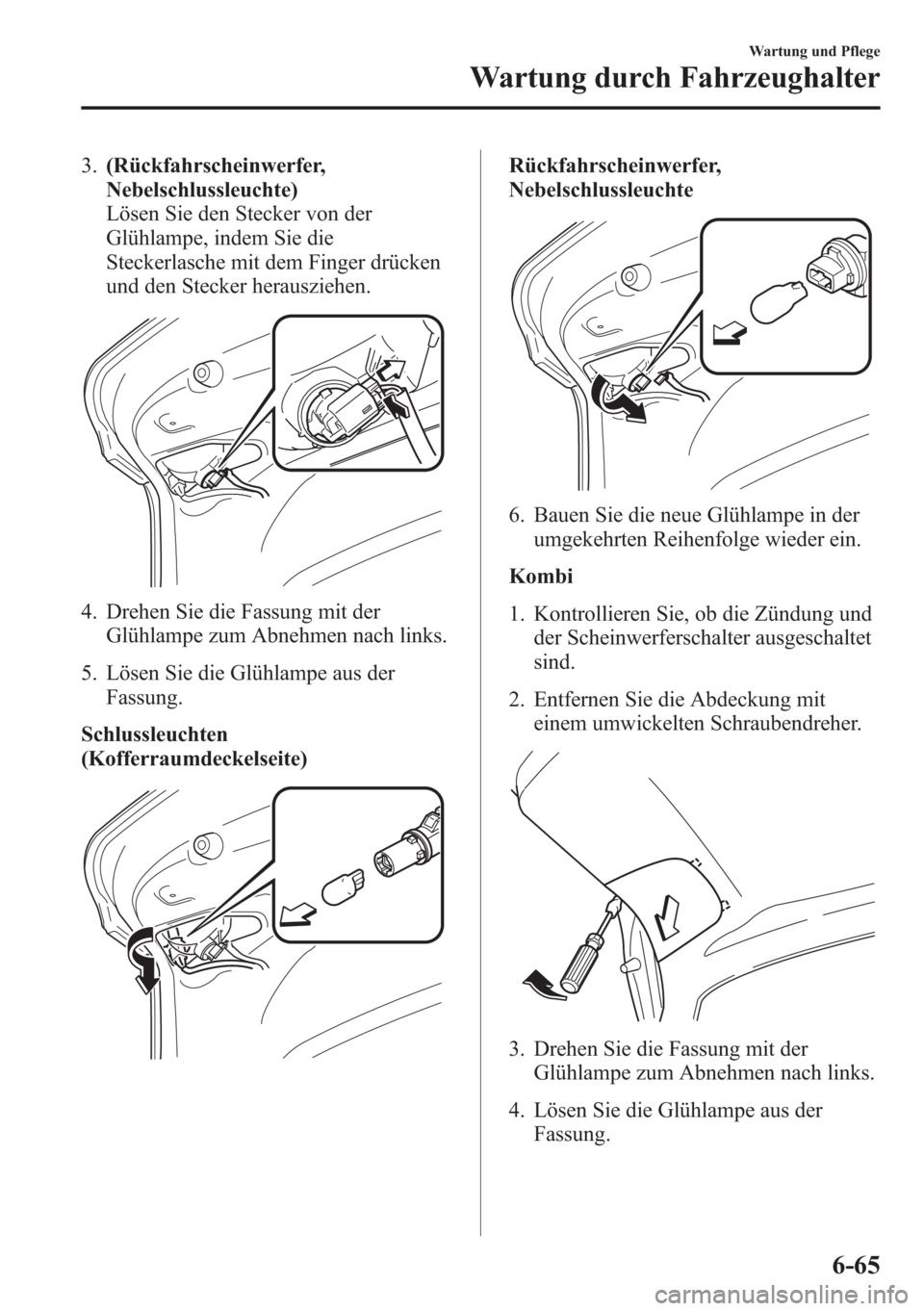

3.(Rückfahrscheinwerfer,
Nebelschlussleuchte)
Lösen Sie den Stecker von der
Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
5. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten
(Kofferraumdeckelseite)
Rückfahrscheinwerfer,
Nebelschlussleuchte
6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Abdeckung mit
einem umwickelten Schraubendreher.
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-65

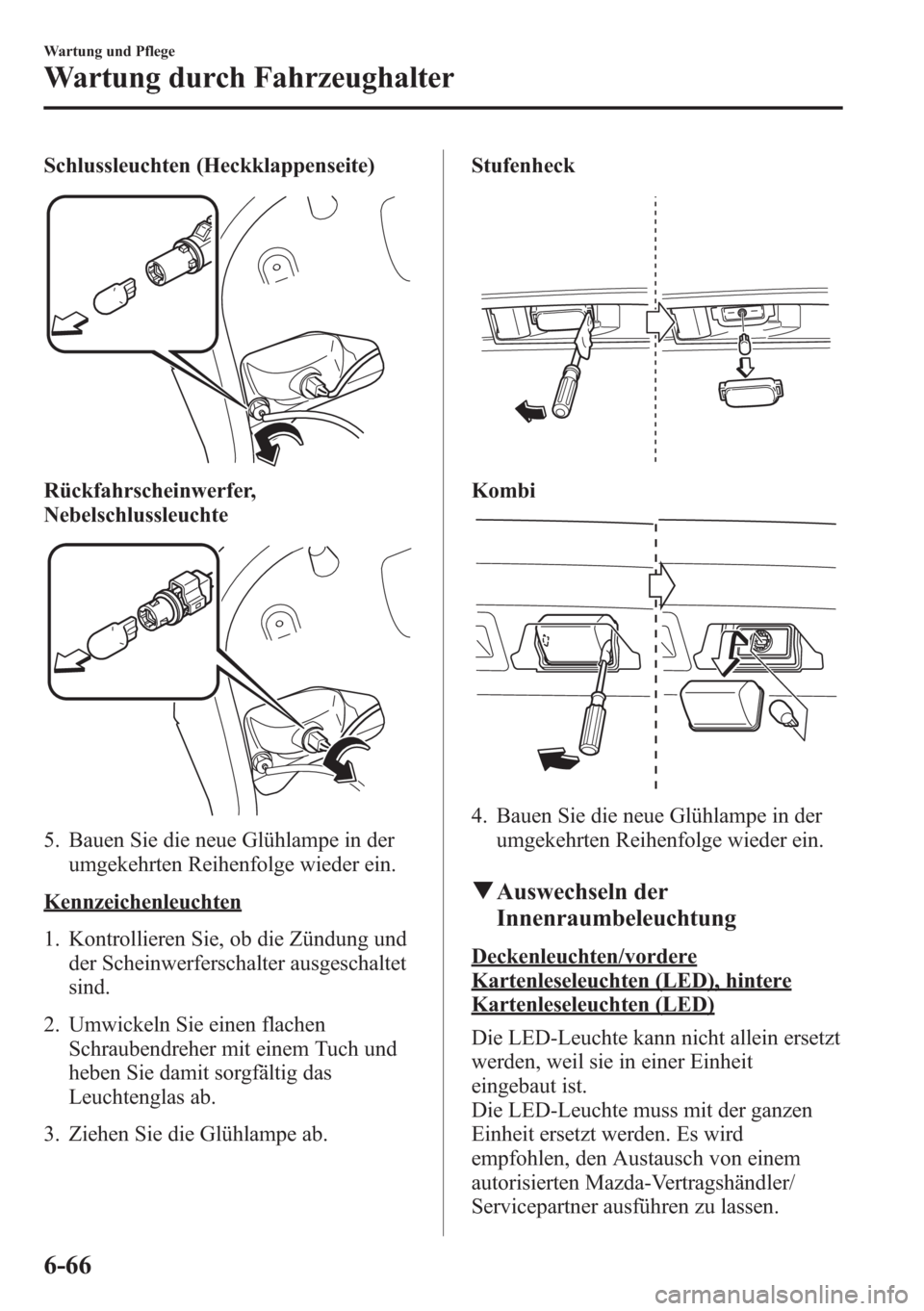

Schlussleuchten (Heckklappenseite)
Rückfahrscheinwerfer,
Nebelschlussleuchte
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kennzeichenleuchten
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen flachen
Schraubendreher mit einem Tuch und
heben Sie damit sorgfältig das
Leuchtenglas ab.
3. Ziehen Sie die Glühlampe ab.Stufenheck
Kombi
4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
qAuswechseln der
Innenraumbeleuchtung
Deckenleuchten/vordere
Kartenleseleuchten (LED), hintere
Kartenleseleuchten (LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.
Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
6-66
Wartung und Pflege
Wartung durch Fahrzeughalter

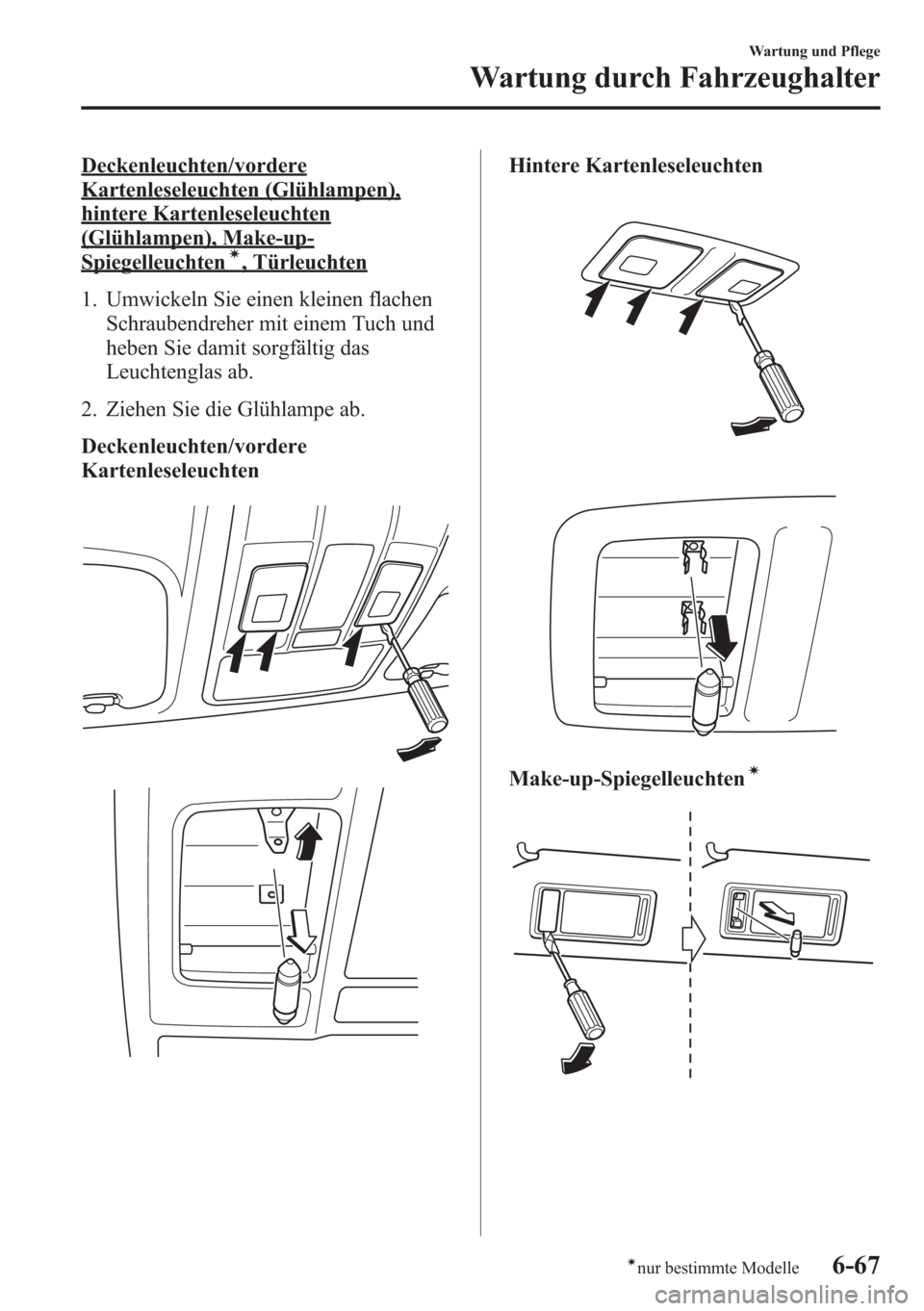

Deckenleuchten/vordere
Kartenleseleuchten (Glühlampen),
hintere Kartenleseleuchten
(Glühlampen), Make-up-
Spiegelleuchtení, Türleuchten
1. Umwickeln Sie einen kleinen flachen
Schraubendreher mit einem Tuch und
heben Sie damit sorgfältig das
Leuchtenglas ab.
2. Ziehen Sie die Glühlampe ab.
Deckenleuchten/vordere
Kartenleseleuchten
Hintere Kartenleseleuchten
Make-up-Spiegelleuchtení
Wartung und Pflege
Wartung durch Fahrzeughalter
6-67ínur bestimmte Modelle
