WAARSCHUWING
Nooit het glasgedeelte van een
halogeenlamp met de blote handen
aanraken en steeds oogbescherming
gebruiken wanneer u in de buurt van
de lampen werkt of deze gaat
vastnemen:
Wanneer een halogeenlamp breekt is
dit gevaarlijk. Deze gloeilampen
bevatten gas dat onder druk staat. Als
zo'n lamp breekt, kan deze uit elkaar
springen en kan door het rondvliegend
glas ernstige verwondingen worden
toegebracht.
Als het glasgedeelte met blote handen
wordt aangeraakt, blijft er huidvet op
de gloeilamp achter waardoor deze
oververhit kan raken en bij het
branden uit elkaar kan springen.
Houd halogeenlampen steeds buiten
het bereik van kinderen:
Spelen met een halogeenlamp is
gevaarlijk. Door een halogeenlamp te
laten vallen of deze op een andere
manier te breken, kunnen ernstige
verwondingen worden toegebracht.
OPMERKING
lNeem voor het vervangen van de
gloeilamp contact op met een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
lAls de halogeenlamp per ongeluk
wordt aangeraakt, deze met
schoonmaakalcohol schoonvegen
alvorens de lamp te gebruiken.
lGebruik het beschermkapje en het
doosje van de nieuwe gloeilamp om
de oude gloeilamp onmiddellijk en
buiten het bereik van kinderen op te
ruimen.
qVervangen van de gloeilampen
van de buitenverlichting
Koplampen (Met LED koplampen)
Dimlicht/grootlicht gloeilampen
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Koplampen (Met halogeen koplampen)
Dimlichtgloeilampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien en
de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
6-54
Onderhoud en verzorging
Zelf uit te voeren onderhoud

De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Voorste richtingaanwijzerlampen,
Positielampen (Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien en
de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Verwijderen
Monteren
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
5. Draai de houder en de gloeilamp
linksom en verwijder deze.
6. Maak de gloeilamp los uit de houder.
Voorste richtingaanwijzerlampen
6-60
Onderhoud en verzorging
Zelf uit te voeren onderhoud

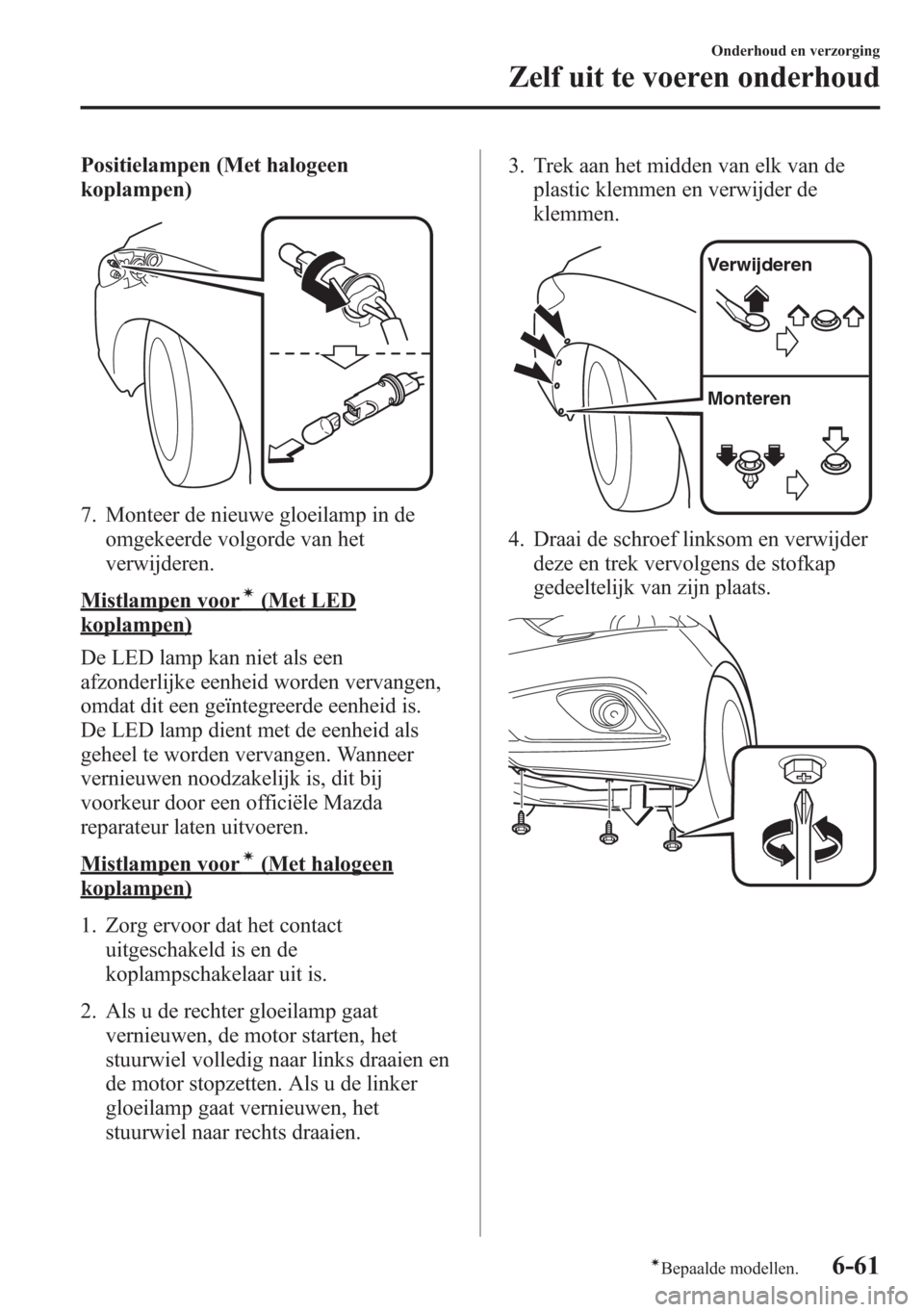

Positielampen (Met halogeen
koplampen)
7. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Mistlampen voorí(Met LED
koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Mistlampen voorí(Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien en
de motor stopzetten. Als u de linker
gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
Verwijderen
Monteren
4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-61íBepaalde modellen.

1. Verwijder het accudeksel.
2. Controleer of de hulpaccu 12 V is en of
de negatieve pool daarvan met de
massa verbonden is.
3. Indien de hulpaccu zich in een andere
auto bevindt, mogen beide auto's elkaar
niet raken. Zet de motor van de auto
met de hulpaccu stop en schakel alle
niet noodzakelijke elektrische
verbruikers in beide auto's uit.
4. Sluit de hulpstartkabels in precies
dezelfde volgorde aan zoals is
aangegeven in de illustratie.
lSluit het ene uiteinde van een
hulpstartkabel aan op de positieve
pool van de uitgeputte accu (1).
lSluit het andere uiteinde aan op de
positieve pool van de hulpaccu (2).
lSluit het ene uiteinde van de andere
hulpstartkabel aan op de negatieve
pool van de hulpaccu (3).
lSluit het andere uiteinde aan op het
massapunt aangegeven in de
illustratie op afstand van de
uitgeputte accu (4).5. Start de motor van de auto waarin zich
de hulpaccu bevindt en laat de motor
gedurende enkele minuten draaien.
Start vervolgens de motor van de auto
met de uitgeputte accu.
6.(Met i-ELOOP systeem)
“i-ELOOP laadt op”wordt getoond in
de multi-display van de
instrumentengroep nadat de motor
gestart is. Het bericht wordt niet langer
getoond wanneer de motor draait en het
laden voltooid is. Wanneer het bericht
niet meer wordt getoond, mag er weer
met de auto worden gereden.
OPMERKING
Als er met de auto wordt gereden
terwijl het bericht wordt getoond, klinkt
er een pieptoon.
Als u het stuurwiel draait terwijl het
bericht wordt getoond, voelt dit
zwaarder dan normaal. Dit duidt echter
niet op een afwijking. Wanneer het
bericht niet langer wordt getoond, zal
het gebruik van het stuur weer normaal
worden. De hulpstartkabels niet
losmaken terwijl het bericht wordt
getoond.
Als er zich een probleem voordoet
Accu is uitgeput
7-29

Oververhitting
Indien het waarschuwingslampje voor
hoge motorkoelvloeistoftemperatuur gaat
branden, de auto vermogen verliest of u
een luid tikkend of pingelend geluid
hoort, is de motor waarschijnlijk
oververhit.
WAARSCHUWING
Zet het contact uit en let er op dat
de ventilator niet draait alvorens te
proberen in de buurt van de
koelventilator te werken:
Werken in de buurt van de
koelventilator wanneer deze draait is
gevaarlijk. Als de motor is stopgezet en
de temperatuur in de motorruimte
hoog is, kan de ventilator gedurende
onbepaalde tijd blijven draaien. U zou
door de ventilator ernstige
verwondingen kunnen oplopen.
Geen van de
koelsysteemdoppen verwijderen
wanneer de motor en de radiateur heet
zijn:
Wanneer de motor en de radiateur
heet zijn, kan kokend hete
koelvloeistof en stoom onder druk
naar buiten spuiten en ernstig letsel
veroorzaken.
WAARSCHUWING
De motorkap UITSLUITEND openen
nadat er geen stoom meer uit de
motorruimte komt:
Stoom van een oververhitte motor is
gevaarlijk. De ontsnappende stoom
kan ernstige brandwonden
veroorzaken.
Als het waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige plaats tot
stilstand.
2. Schakel bij een automatische
transmissie in stand P (parkeren) of
schakel bij een handgeschakelde
versnellingsbak in de neutraalstand.
3. Trek de handrem aan.
4. Schakel de airconditioning uit.
5. Controleer of er koelvloeistof of stoom
uit de motorruimte ontsnapt.
Als er stoom uit de motorruimte
komt:
Niet te dicht in de buurt van de
voorzijde van de auto komen. Zet de
motor stop.
Wacht totdat er geen stoom meer naar
buiten komt, open vervolgens de
motorkap en start de motor.
Indien er geen kokende koelvloeistof
of stoom naar buiten komt:
De motorkap openen en de motor
stationair laten draaien om deze
geleidelijk te laten afkoelen.
Als er zich een probleem voordoet
Oververhitting
7-33

qAls het ABS waarschuwingslampje
gaat branden
Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
lWanneer de motor met behulp van
een hulpaccu gestart wordt, is het
toerental ongelijkmatig en is het
mogelijk dat het ABS
waarschuwingslampje gaat branden.
In dit geval is dit het gevolg van een
nagenoeg uitgeputte accu en duidt dit
niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-43.
lWanneer het ABS
waarschuwingslampje brandt werkt
het rembekrachtigingsysteem niet.
qAls het remwaarschuwingslampje
en het ABS waarschuwingslampje
tegelijkertijd gaan branden
Als de stuureenheid van het elektronisch
remkrachtverdelingssysteem vaststelt dat
bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een probleem
in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het ABS
waarschuwingslampje als het
remwaarschuwingslampje beide
branden. Laat de auto naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur slepen
om de remmen zo spoedig mogelijk te
laten inspecteren:
Rijden terwijl het ABS
waarschuwingslampje en
remwaarschuwingslampje
tegelijkertijd branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-41

qAls het
motoroliewaarschuwingslampje
wordt aangegeven
Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-29). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.
Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qAls het motorwaarschuwingslampje
gaat branden of knipperen
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-43

OPGELET
Als het waarschuwingslampje/
waarschuwingsindikatie voor de
automatische transmissie gaat branden,
is er een elektrisch probleem in de
transmissie. Wanneer u in deze toestand
met uw Mazda blijft doorrijden, kan dit
beschadiging van uw transmissie tot
gevolg hebben. Raadpleeg zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur.
qAls de waarschuwingsindikatie/
indikatielampje voor defecte
stuurbekrachtiging wordt
aangegeven
Het indikatielampje voor defecte
stuurbekrachtiging gaat branden als er een
defect is in de stuurbekrachtiging terwijl
de motor draait.
Als het indikatielampje brandt, de auto
onmiddellijk op een veilige plaats
parkeren en de motor stopzetten.
Als het indikatielampje ook als de motor
daarna opnieuw gestart wordt niet uitgaat,
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
OPMERKING
lAls het indikatielampje brandt, zal de
stuurbekrachtiging niet normaal
functioneren. In dat geval kan het
stuurwiel alsnog gedraaid worden,
echter het sturen gaat dan zwaarder
dan normaal en het is mogelijk dat
het stuurwiel tijdens het draaien trilt.
lAls tijdens stilstand of uiterst
langzaam rijden het stuurwiel bij
herhaling naar links en naar rechts
gedraaid wordt, is het mogelijk dat
de defectbeveiliging van het
stuurbekrachtigingssysteem in
werking treedt waardoor het sturen
zwaarder wordt. Dit duidt echter niet
op een probleem. Parkeer in dit geval
de auto op een veilige plaats en
wacht enkele minuten totdat het
systeem weer normaal werkt.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-47

qSleutel-in-auto-achtergelaten
waarschuwingspieptoon (Met
geavanceerde afstandbediende
portiervergrendelingsfunctie)
Als een sleutel in het interieur van de auto
is achtergelaten en alle portieren en de
achterklep met een afzonderlijke sleutel
worden vergrendeld, wordt er gedurende
ongeveer 10 seconden een pieptoon
gegeven om de bestuurder er op attent te
maken dat de sleutel in het interieur van
de auto is achtergelaten.
Als dit gebeurt, worden de portieren en de
achterklep vergrendeld, maar zullen de
functies van de sleutel die in het interieur
van de auto is achtergelaten tijdelijk
geannuleerd worden.
Voer voor het herstellen van de
sleutelfuncties de procedure van
toepassing uit (pagina 3-9).
qi-stop waarschuwingszoemer
lAls het stationair draaien van de motor
is gestopt en het bestuurdersportier
wordt geopend, klinkt er een
waarschuwingstoon om de bestuurder
te attenderen dat het stationair draaien
is gestopt. Dit stopt wanneer het
bestuurdersportier wordt gesloten.
lDe waarschuwingszoemer klinkt als de
motor gestopt is en de volgende
handelingen worden uitgevoerd. In
dergelijke gevallen herstart de motor
om veiligheidsredenen niet
automatisch. Start de motor met behulp
van de normale methode.
l(Europees model)
De veiligheidsgordel van de
bestuurder is losgemaakt en het
bestuurdersportier wordt geopend.
l(Behalve Europees model)
Wanneer de keuzehendel in de stand
D of M (niet in blokkeermodus voor
tweede versnelling) staat, de
veiligheidsgordel van de bestuurder
wordt losgemaakt en het
bestuurdersportier wordt geopend.
qi-ELOOP waarschuwingszoemerí
Als er met de auto wordt gereden terwijl
“i-ELOOP- laad op”wordt getoond,
klinkt er een pieptoon. Let er op dat het
bericht niet langer getoond wordt alvorens
te gaan rijden.
qRijsnelheidsalarmí
De functie van het rijsnelheidsalarm is
bestemd om de bestuurder via een enkele
pieptoon en een waarschuwingsindicatie
in de instrumentengroep te waarschuwen
dat de tevoren ingestelde rijsnelheid is
overschreden.
U kunt de instelling van de rijsnelheid
waarbij de waarschuwing wordt gegeven
veranderen (pagina 4-31).
7-58
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers

qElektrische systeem
OnderwerpClassificatie
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AccuQ-85
*1T- 1 1 0*112V-55Ah/20UUR*2of 12V-65Ah/20UUR*2
BougienummerOriginele Mazda
bougie*3PE5R-18-110 of PE5S-18-110―
*1 Q-85 of T-110 is bestemd voor het i-stop systeem (FOR STOP & START)/i-ELOOP systeem. Voor de juiste
werking van het i-stop systeem (FOR STOP & START)/i-ELOOP systeem mag enkel gebruik gemaakt worden
van Q-85 of T-110. Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur voor
bijzonderheden.
*2 Niet voor i-stop systeem/i-ELOOP systeem.
*3 De bougies zorgen er voor dat de SKYACTIV-G optimale prestaties kan leveren. Raadpleeg een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur voor bijzonderheden.
OPGELET
Gebruik voor het reinigen van iridium bougies geen draadborstel. De fijne deeltjeslaag
op de iridiumlegering en de platina punten kunnen beschadigd worden.
qAanbevolen smeermiddelen
Motorolie*1Europa Behalve Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Aanbevolen olies*2Oliekwaliteit
Originele Mazda Olie Supra 0W-20
API SG/SH/SJ/SL/SM/SN of
ILSAC GF-II/GF-III/GF-IV/GF-V Originele Mazda Olie Ultra 5W-30
Alternatieve oliekwaliteit
*3
API SL/SM/SN*4of ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Aanbevolen olies
*2Oliekwaliteit
Originele Mazda Olie Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Originele Mazda Olie Ultra DPF 5W-30
Alternatieve oliekwaliteit
*3
ACEA C30W-30
5W-30
*1 Zie Aanbevolen olie op pagina 6-25.
*2 Originele Mazda olie is speciaal bestemd/getest voor de respektievelijke motor. Voor optimale prestaties wordt
het aanbevolen altijd gebruik te maken van originele Mazda olie.
*3 Als er geen originele Mazda olie beschikbaar is, kunt u ook gebruik maken van alternatieve olie die
overeenkomt met de aangegeven specificatie.
*4 Gebruik API SM/SN in Kazachstan.
Gebruik geen olie die niet voldoet aan de hierboven vermelde specificaties of vereisten. Gebruik van ongeschikte
olie kan motorschade veroorzaken welke niet door de Mazda garantie wordt gedekt.
9-6
Technische gegevens
