MAZDA MODEL 6 2015 Handleiding (in Dutch)

qInformatielabel voor
uitlaatgasreiniging (Filippijnen)
qBandenspanningslabel
Model met links stuur
Model met rechts stuur
qMotornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Voorwaarts
SKYACTIV-D 2.2
Voorwaarts
Identificatienummers
9-3

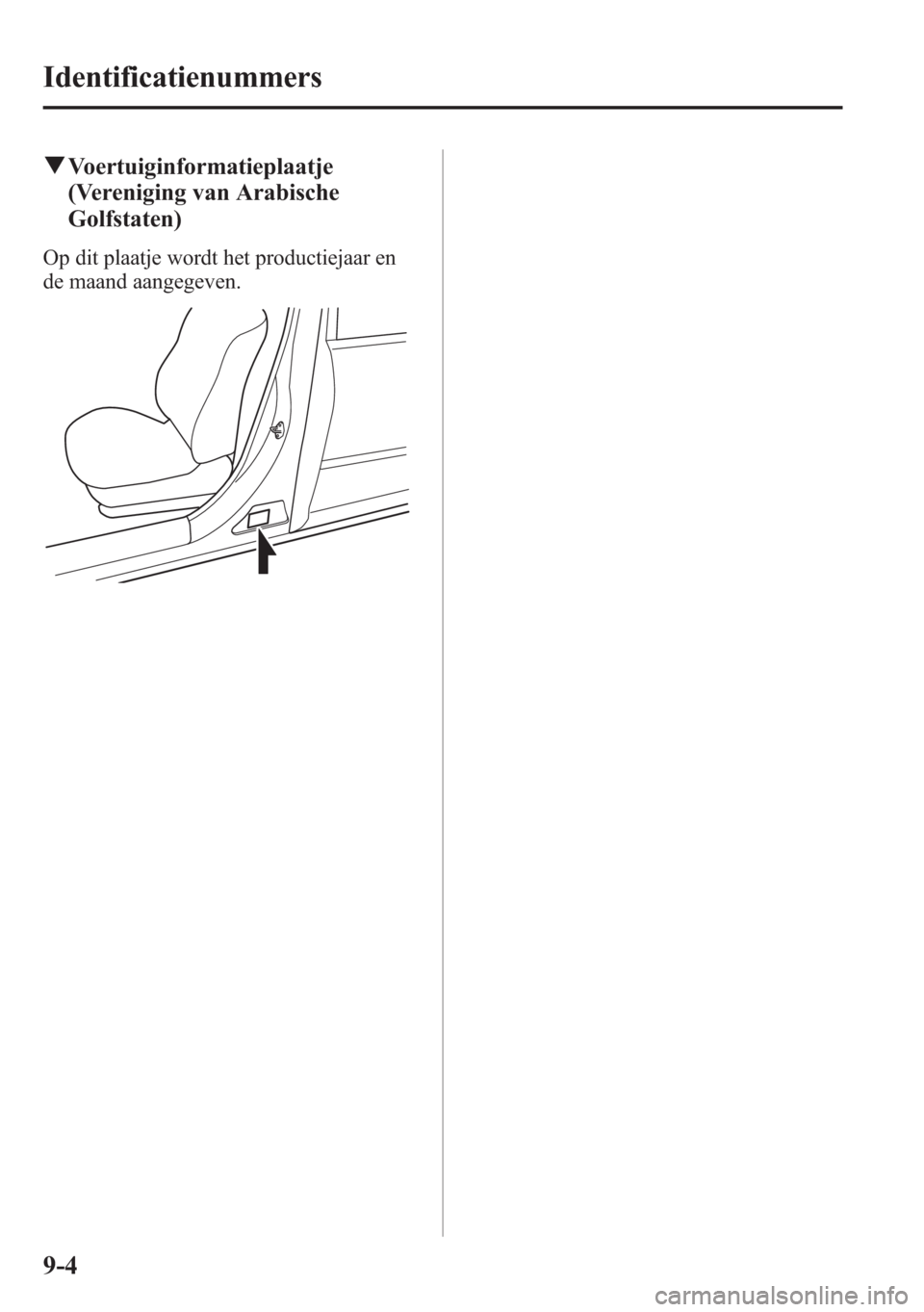

qVoertuiginformatieplaatje
(Vereniging van Arabische
Golfstaten)
Op dit plaatje wordt het productiejaar en
de maand aangegeven.
9-4
Identificatienummers

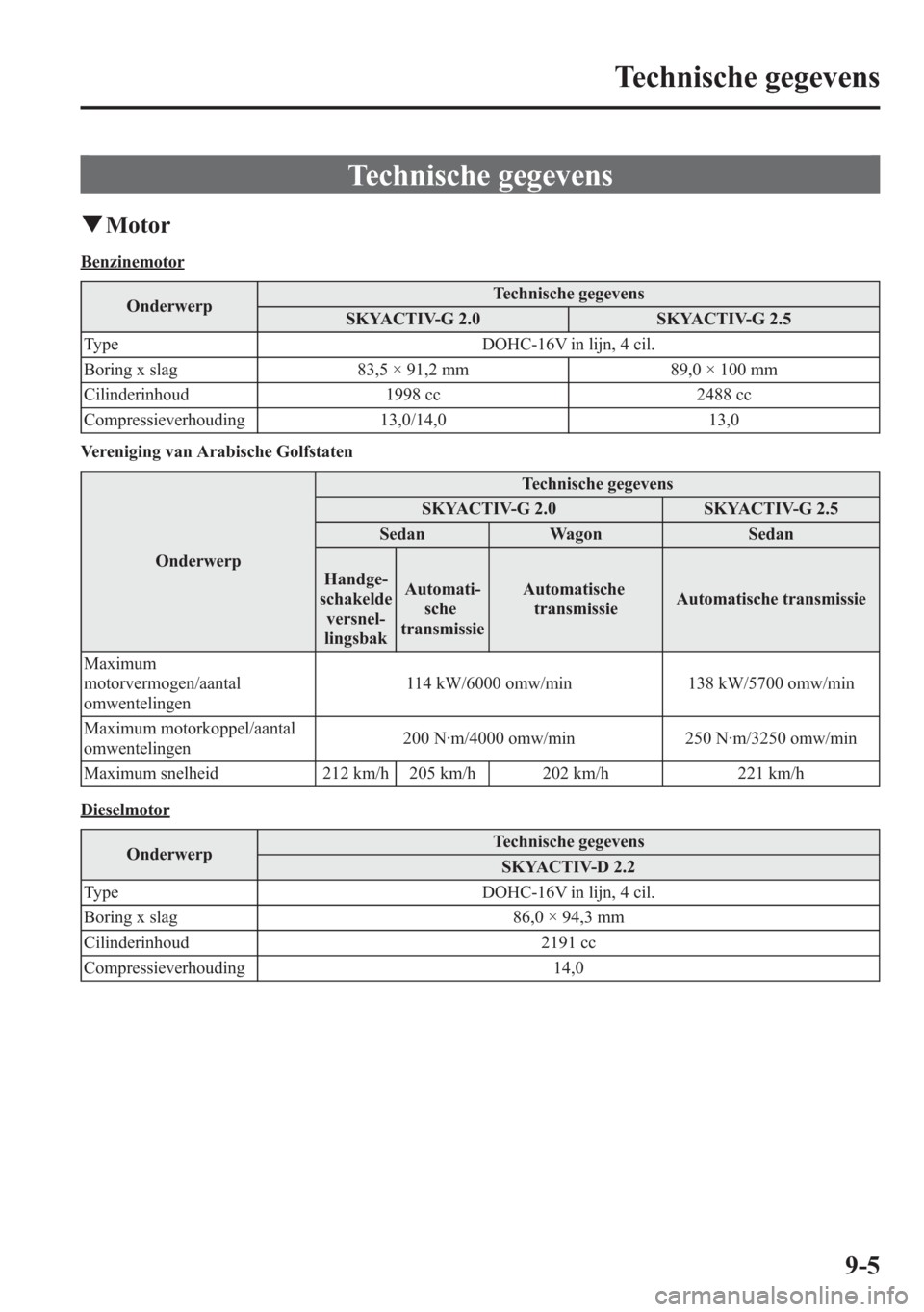

Technische gegevens
qMotor
Benzinemotor
OnderwerpTechnische gegevens
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Type DOHC-16V in lijn, 4 cil.
Boring x slag 83,5 × 91,2 mm 89,0 × 100 mm
Cilinderinhoud 1998 cc 2488 cc
Compressieverhouding 13,0/14,0 13,0
Vereniging van Arabische Golfstaten
OnderwerpTechnische gegevens
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Sedan Wagon Sedan
Handge-
schakelde
versnel-
lingsbakAutomati-
sche
transmissieAutomatische
transmissieAutomatische transmissie
Maximum
motorvermogen/aantal
omwentelingen114 kW/6000 omw/min 138 kW/5700 omw/min
Maximum motorkoppel/aantal
omwentelingen200 N·m/4000 omw/min 250 N·m/3250 omw/min
Maximum snelheid 212 km/h 205 km/h 202 km/h 221 km/h
Dieselmotor
OnderwerpTechnische gegevens
SKYACTIV-D 2.2
Type DOHC-16V in lijn, 4 cil.
Boring x slag 86,0 × 94,3 mm
Cilinderinhoud 2191 cc
Compressieverhouding 14,0
Technische gegevens
9-5

qElektrische systeem
OnderwerpClassificatie
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AccuQ-85
*1T- 1 1 0*112V-55Ah/20UUR*2of 12V-65Ah/20UUR*2
BougienummerOriginele Mazda
bougie*3PE5R-18-110 of PE5S-18-110―
*1 Q-85 of T-110 is bestemd voor het i-stop systeem (FOR STOP & START)/i-ELOOP systeem. Voor de juiste
werking van het i-stop systeem (FOR STOP & START)/i-ELOOP systeem mag enkel gebruik gemaakt worden
van Q-85 of T-110. Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur voor
bijzonderheden.
*2 Niet voor i-stop systeem/i-ELOOP systeem.
*3 De bougies zorgen er voor dat de SKYACTIV-G optimale prestaties kan leveren. Raadpleeg een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur voor bijzonderheden.
OPGELET
Gebruik voor het reinigen van iridium bougies geen draadborstel. De fijne deeltjeslaag
op de iridiumlegering en de platina punten kunnen beschadigd worden.
qAanbevolen smeermiddelen
Motorolie*1Europa Behalve Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Aanbevolen olies*2Oliekwaliteit
Originele Mazda Olie Supra 0W-20
API SG/SH/SJ/SL/SM/SN of
ILSAC GF-II/GF-III/GF-IV/GF-V Originele Mazda Olie Ultra 5W-30
Alternatieve oliekwaliteit
*3
API SL/SM/SN*4of ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Aanbevolen olies
*2Oliekwaliteit
Originele Mazda Olie Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Originele Mazda Olie Ultra DPF 5W-30
Alternatieve oliekwaliteit
*3
ACEA C30W-30
5W-30
*1 Zie Aanbevolen olie op pagina 6-25.
*2 Originele Mazda olie is speciaal bestemd/getest voor de respektievelijke motor. Voor optimale prestaties wordt
het aanbevolen altijd gebruik te maken van originele Mazda olie.
*3 Als er geen originele Mazda olie beschikbaar is, kunt u ook gebruik maken van alternatieve olie die
overeenkomt met de aangegeven specificatie.
*4 Gebruik API SM/SN in Kazachstan.
Gebruik geen olie die niet voldoet aan de hierboven vermelde specificaties of vereisten. Gebruik van ongeschikte
olie kan motorschade veroorzaken welke niet door de Mazda garantie wordt gedekt.
9-6
Technische gegevens

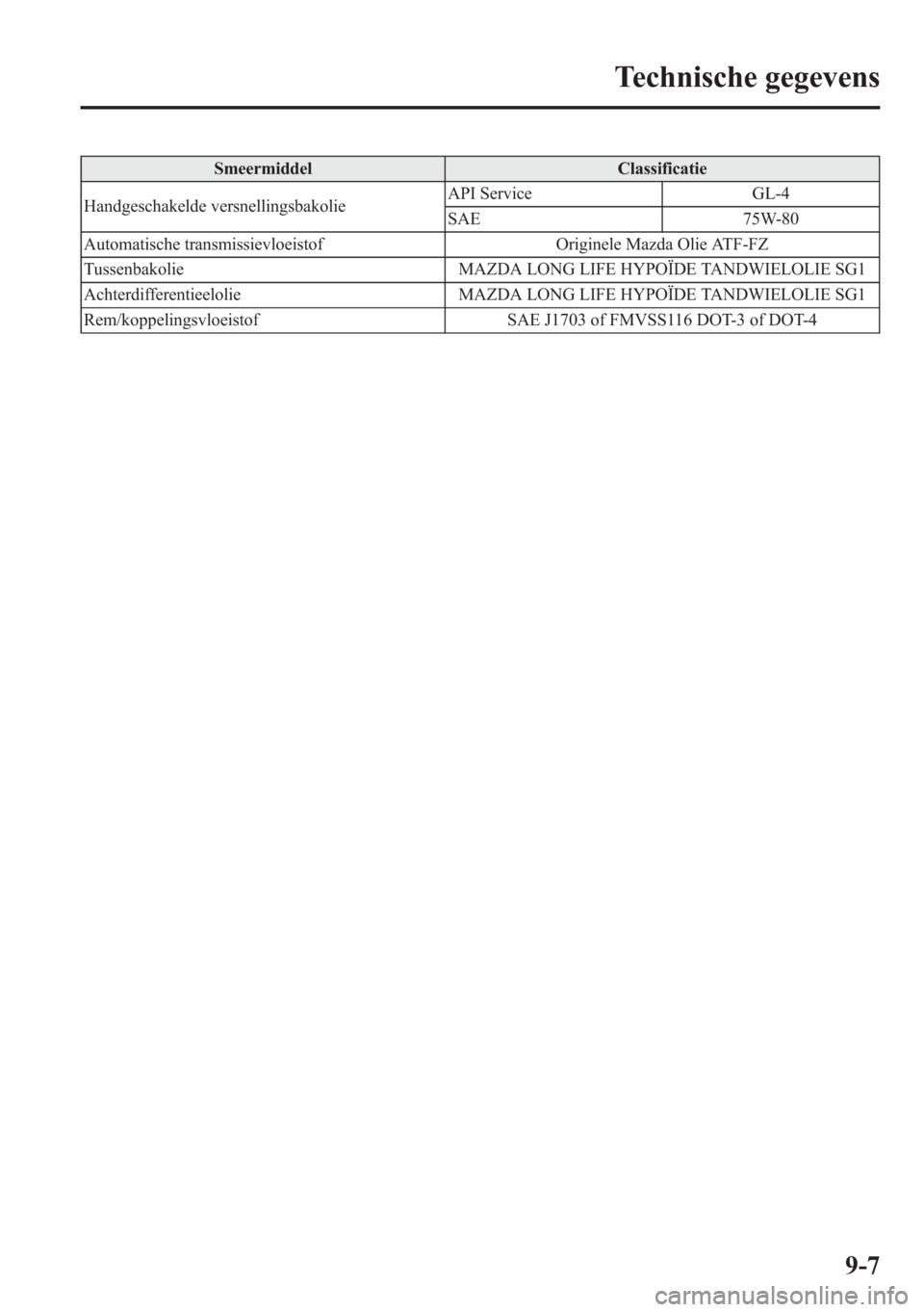

Smeermiddel Classificatie
Handgeschakelde versnellingsbakolieAPI Service GL-4
SAE 75W-80
Automatische transmissievloeistof Originele Mazda Olie ATF-FZ
Tussenbakolie MAZDA LONG LIFE HYPOÏDE TANDWIELOLIE SG1
Achterdifferentieelolie MAZDA LONG LIFE HYPOÏDE TANDWIELOLIE SG1
Rem/koppelingsvloeistof SAE J1703 of FMVSS116 DOT-3 of DOT-4
Technische gegevens
9-7

qInhouden
(Hoeveelheden zijn bij benadering)
Onderwerp Inhoud
Motorolie
SKYACTIV-G 2.0Met vernieuwing oliefilter 4,2 liter
Zonder vernieuwing oliefilter 4,0 liter
SKYACTIV-G 2.5Met vernieuwing oliefilter 4,5 liter
Zonder vernieuwing oliefilter 4,3 liter
SKYACTIV-D 2.2Met vernieuwing oliefilter 5,1 liter
Zonder vernieuwing oliefilter 4,8 liter
9-8
Technische gegevens

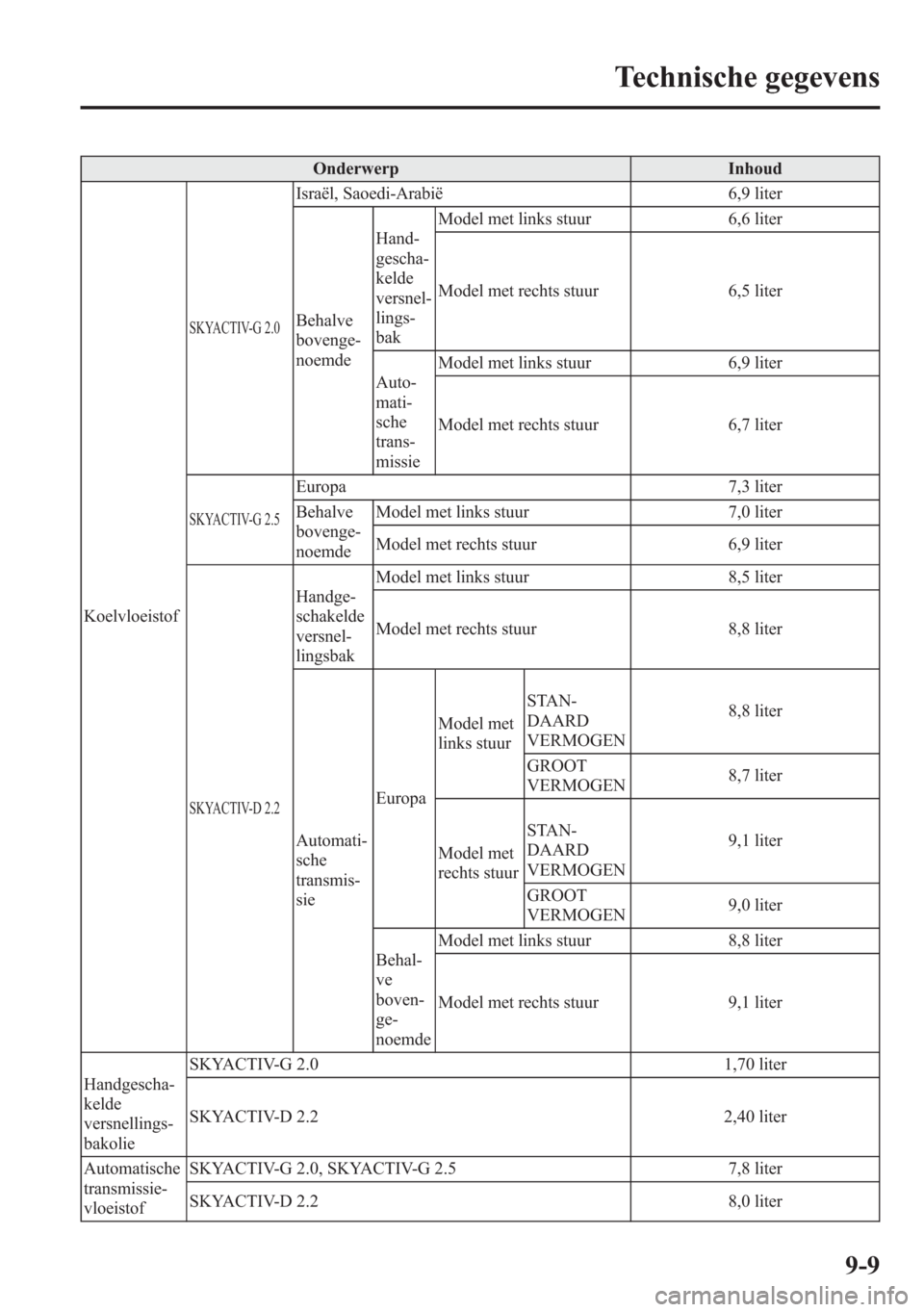

Onderwerp Inhoud
Koelvloeistof
SKYACTIV-G 2.0
Israël, Saoedi-Arabië 6,9 liter
Behalve
bovenge-
noemdeHand-
gescha-
kelde
versnel-
lings-
bakModel met links stuur 6,6 liter
Model met rechts stuur 6,5 liter
Auto-
mati-
sche
trans-
missieModel met links stuur 6,9 liter
Model met rechts stuur 6,7 liter
SKYACTIV-G 2.5
Europa 7,3 liter
Behalve
bovenge-
noemdeModel met links stuur 7,0 liter
Model met rechts stuur 6,9 liter
SKYACTIV-D 2.2
Handge-
schakelde
versnel-
lingsbakModel met links stuur 8,5 liter
Model met rechts stuur 8,8 liter
Automati-
sche
transmis-
sieEuropaModel met
links stuurSTAN-
DAARD
VERMOGEN8,8 liter
GROOT
VERMOGEN8,7 liter
Model met
rechts stuurSTAN-
DAARD
VERMOGEN9,1 liter
GROOT
VERMOGEN9,0 liter
Behal-
ve
boven-
ge-
noemdeModel met links stuur 8,8 liter
Model met rechts stuur 9,1 liter
Handgescha-
kelde
versnellings-
bakolieSKYACTIV-G 2.0 1,70 liter
SKYACTIV-D 2.2 2,40 liter
Automatische
transmissie-
vloeistofSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 liter
SKYACTIV-D 2.2 8,0 liter
Technische gegevens
9-9

Onderwerp Inhoud
Tussenbakolie 0,45 liter
Achterdifferentieelolie 0,45 liter
BrandstoftankSKYACTIV-G 2.0, SKYACTIV-G 2.5 62,0 liter
SKYACTIV-D 2.22WD 62,0 liter
4WD 52,0 liter
Controleer altijd het oliepeil en de vloeistofniveaus met behulp van de peilstokken of de reservoirmeters.
qAfmetingen
Sedan
Onderwerp Voertuigspecificatie
Totale lengteZonder kentekenplaathouder 4865 mm
Met kentekenplaathouder 4870 mm
Totale breedte 1840 mm
Totale hoogte 1450 mm
Spoorbreedte,
voorModel met 17 inch velg 1585 mm
Model met 19 inch velg 1595 mm
Spoorbreedte,
achterModel met 17 inch velg 1575 mm
Model met 19 inch velg 1585 mm
Wielbasis 2830 mm
Wagon
Onderwerp Voertuigspecificatie
Totale lengteZonder kentekenplaathouder 4800 mm
Met kentekenplaathouder 4805 mm
Totale breedte 1840 mm
Totale hoogteZonder daklijst 1475 mm
Met daklijst 1480 mm
Spoorbreedte,
voorModel met 17 inch velg 1585 mm
Model met 19 inch velg 1595 mm
Spoorbreedte,
achterModel met 17 inch velg 1575 mm
Model met 19 inch velg 1585 mm
Wielbasis 2750 mm
9-10
Technische gegevens

qGloeilampen
Buitenverlichting
GloeilampCategorie
Watt UNECE
*1(SAE)
KoplampenHalogeen
koplampenGrootlichtZonder
dagverlichting60 HB3 (9005)
Met
dagverlichting55/15
*2H15 (―)
Dimlicht 55 H11 (H11)
LED
koplampenGrootlicht LED
*3―(―)
Dimlicht LED*3―(―)
DagverlichtingíMet halogeen koplampen 55/15*4H15 (―)
Met LED koplampen LED*3―(―)
PositielampenMet halogeen koplampen 5 W5W (―)
Met LED koplampen LED
*3―(―)
Voorste richtingaanwijzerlampen 21 WY21W (7443NA)
Mistlampen voor
íMet halogeen koplampen 55 H11 (H11)
Met LED koplampen LED*3―(―)
Zijrichtingaanwijzerlampen LED*3―(―)
Signatuurverlichting LED*3―(―)
Middelste remlicht LED*3―(―)
Achterste richtingaanwijzerlampen 21 WY21W (7443NA)
Remlichten (Met LED koplampen) LED
*3―(―)
Achterlichten (Met LED koplampen) LED*3―(―)
Lampen van rem-/achterlichten LED*3―(―)
Achteruitrijlampen 21 W21W (7440)
Mistlamp achter
í21 W21W (7440)
Kentekenplaatlampen 5 W5W (―)
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 Lamp met dubbele gloeidraad, echter alleen 55W gloeidraadlampen worden in de koplampen (groot licht)
gebruikt.
*3 LED is de afkorting voor Licht Emitterende Diode.
*4 Lamp met dubbele gloeidraad, echter alleen 15W gloeidraadlampen worden in de dagverlichting gebruikt.
Technische gegevens
9-11íBepaalde modellen.

Interieurverlichting
GloeilampCategorie
Watt UNECE
*1
Kofferruimtelamp (Sedan) 3―
Bagageruimteverlichting (Wagon)Gloeilamp type 8―
LED type LED
*2―
Plafondlamp (Voor)/KaartleeslampenGloeilamp type 8―
LED type LED
*2―
Achterste kaartleeslampenGloeilamp type 8―
LED type LED
*2―
Instapverlichtingen 5 W5W
Make-up spiegeltje verlichtingen
í2―
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 LED is de afkorting voor Licht Emitterende Diode.
qBanden
Voorbeeld van een bandmarkering en zijn betekenis
Nominale profielbreedte
Nominale breedtehoogteverhouding in %
ConstructiecodeModder en sneeuw
Snelheidsaanduiding
Belastingsindex (niet op ZR banden)
Nominale vel
gdiameter in inches
Bandmarkering-informatie
Kies de juiste banden voor uw wagen aan de hand van de volgende bandmarkering-informatie.
Snelheidsaanduiding Maximum toegestane snelheid
Q Maximaal 160 km/h
R Maximaal 170 km/h
S Maximaal 180 km/h
T Maximaal 190 km/h
U Maximaal 200 km/h
H Maximaal 210 km/h
V Maximaal 240 km/h
W Maximaal 270 km/h
Y Maximaal 300 km/h
ZR Meer dan 240 km/h
9-12íBepaalde modellen.
Technische gegevens
