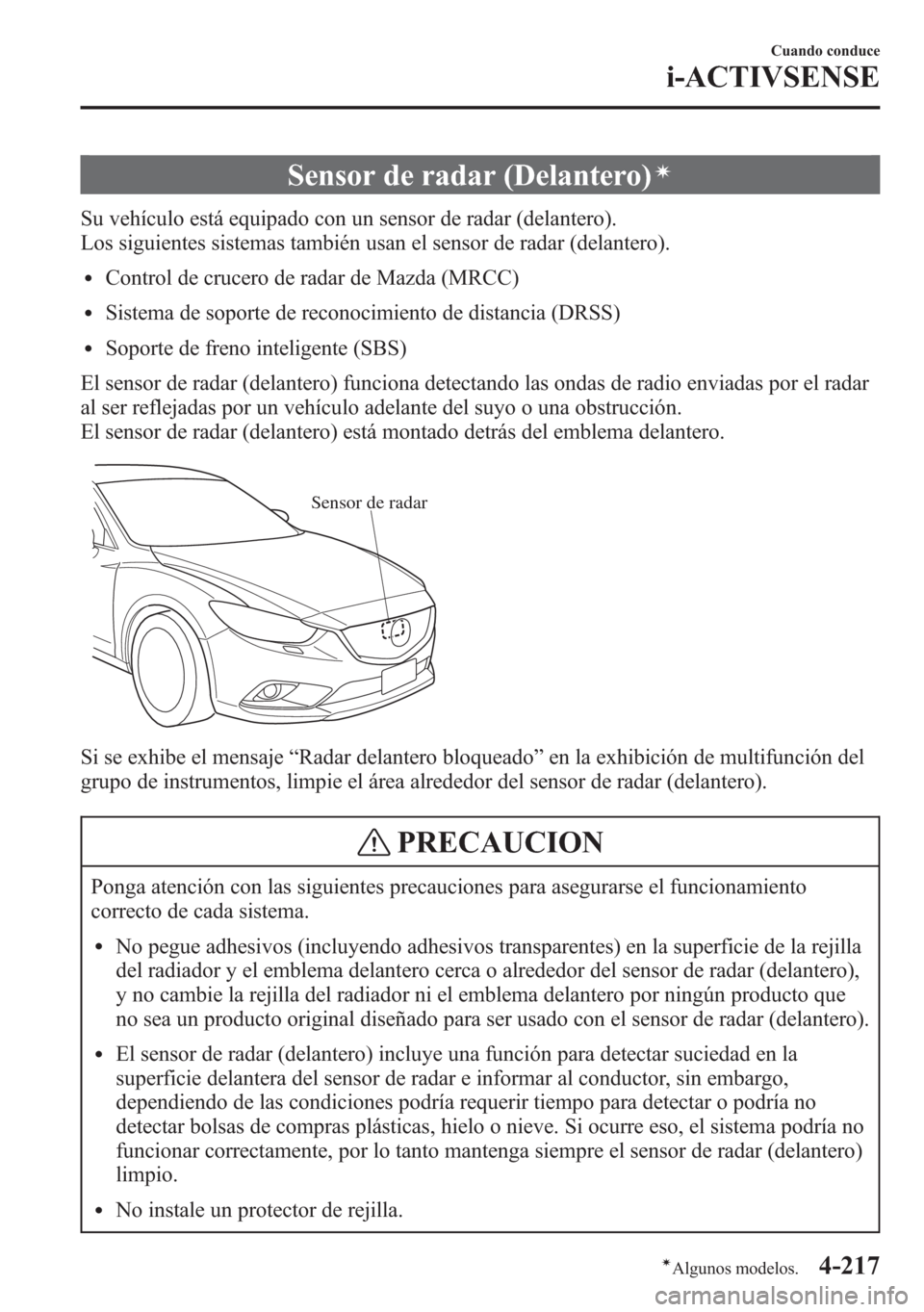

Sensor de radar (Delantero)í
Su vehículo está equipado con un sensor de radar (delantero).
Los siguientes sistemas también usan el sensor de radar (delantero).
lControl de crucero de radar de Mazda (MRCC)
lSistema de soporte de reconocimiento de distancia (DRSS)
lSoporte de freno inteligente (SBS)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser reflejadas por un vehículo adelante del suyo o una obstrucción.
El sensor de radar (delantero) está montado detrás del emblema delantero.
Sensor de radar
Si se exhibe el mensaje“Radar delantero bloqueado”en la exhibición de multifunción del
grupo de instrumentos, limpie el área alrededor del sensor de radar (delantero).
PRECAUCION
Ponga atención con las siguientes precauciones para asegurarse el funcionamiento
correcto de cada sistema.
lNo pegue adhesivos (incluyendo adhesivos transparentes) en la superficie de la rejilla
del radiador y el emblema delantero cerca o alrededor del sensor de radar (delantero),
y no cambie la rejilla del radiador ni el emblema delantero por ningún producto que
no sea un producto original diseñado para ser usado con el sensor de radar (delantero).
lEl sensor de radar (delantero) incluye una función para detectar suciedad en la
superficie delantera del sensor de radar e informar al conductor, sin embargo,
dependiendo de las condiciones podría requerir tiempo para detectar o podría no
detectar bolsas de compras plásticas, hielo o nieve. Si ocurre eso, el sistema podría no
funcionar correctamente, por lo tanto mantenga siempre el sensor de radar (delantero)
limpio.
lNo instale un protector de rejilla.
Cuando conduce
i-ACTIVSENSE
4-217íAlgunos modelos.

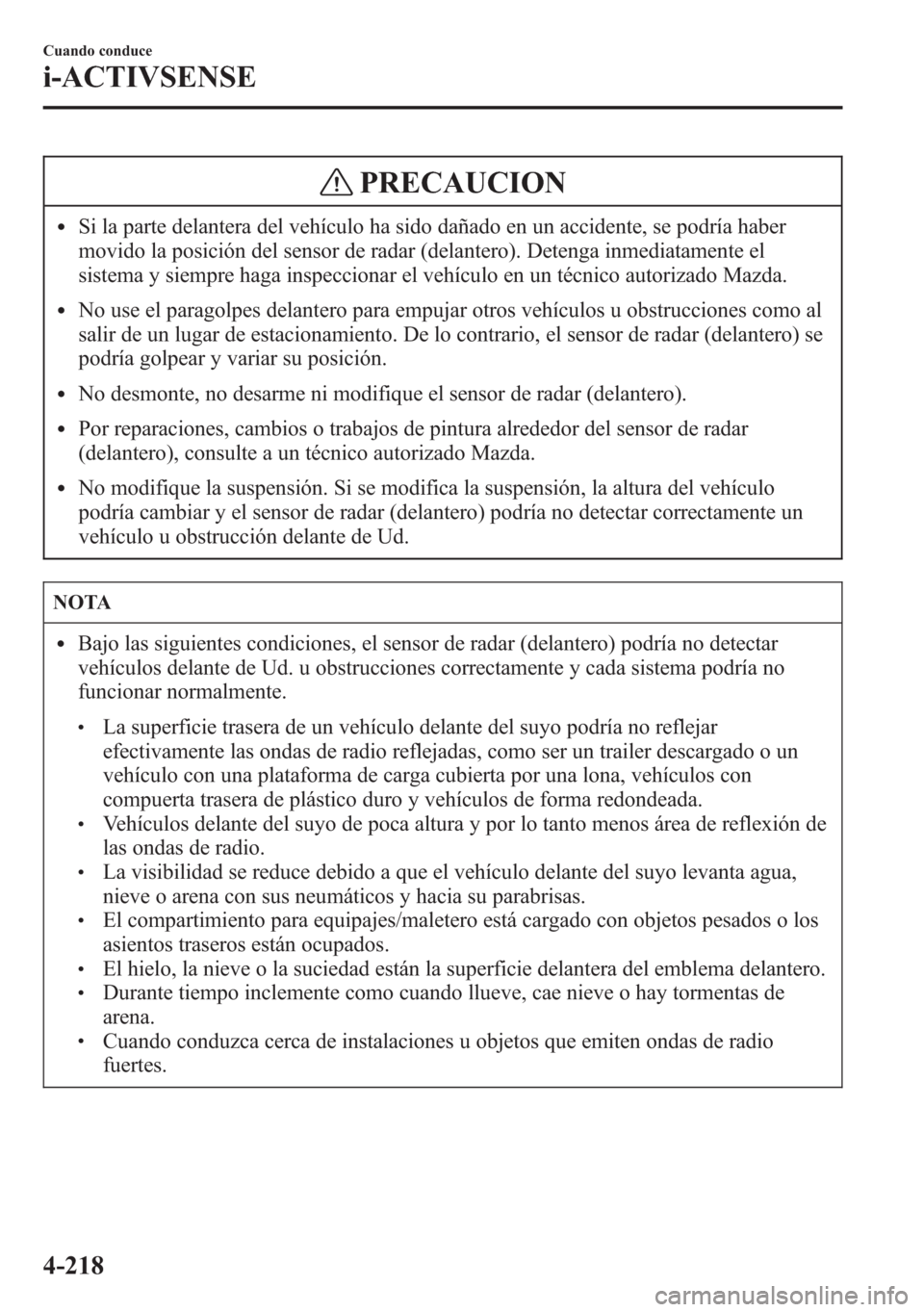

PRECAUCION
lSi la parte delantera del vehículo ha sido dañado en un accidente, se podría haber
movido la posición del sensor de radar (delantero). Detenga inmediatamente el
sistema y siempre haga inspeccionar el vehículo en un técnico autorizado Mazda.
lNo use el paragolpes delantero para empujar otros vehículos u obstrucciones como al
salir de un lugar de estacionamiento. De lo contrario, el sensor de radar (delantero) se
podría golpear y variar su posición.
lNo desmonte, no desarme ni modifique el sensor de radar (delantero).
lPor reparaciones, cambios o trabajos de pintura alrededor del sensor de radar
(delantero), consulte a un técnico autorizado Mazda.
lNo modifique la suspensión. Si se modifica la suspensión, la altura del vehículo
podría cambiar y el sensor de radar (delantero) podría no detectar correctamente un
vehículo u obstrucción delante de Ud.
NOTA
lBajo las siguientes condiciones, el sensor de radar (delantero) podría no detectar
vehículos delante de Ud. u obstrucciones correctamente y cada sistema podría no
funcionar normalmente.
lLa superficie trasera de un vehículo delante del suyo podría no reflejar
efectivamente las ondas de radio reflejadas, como ser un trailer descargado o un
vehículo con una plataforma de carga cubierta por una lona, vehículos con
compuerta trasera de plástico duro y vehículos de forma redondeada.
lVehículos delante del suyo de poca altura y por lo tanto menos área de reflexión de
las ondas de radio.
lLa visibilidad se reduce debido a que el vehículo delante del suyo levanta agua,
nieve o arena con sus neumáticos y hacia su parabrisas.
lEl compartimiento para equipajes/maletero está cargado con objetos pesados o los
asientos traseros están ocupados.
lEl hielo, la nieve o la suciedad están la superficie delantera del emblema delantero.lDurante tiempo inclemente como cuando llueve, cae nieve o hay tormentas de
arena.
lCuando conduzca cerca de instalaciones u objetos que emiten ondas de radio
fuertes.
4-218
Cuando conduce
i-ACTIVSENSE

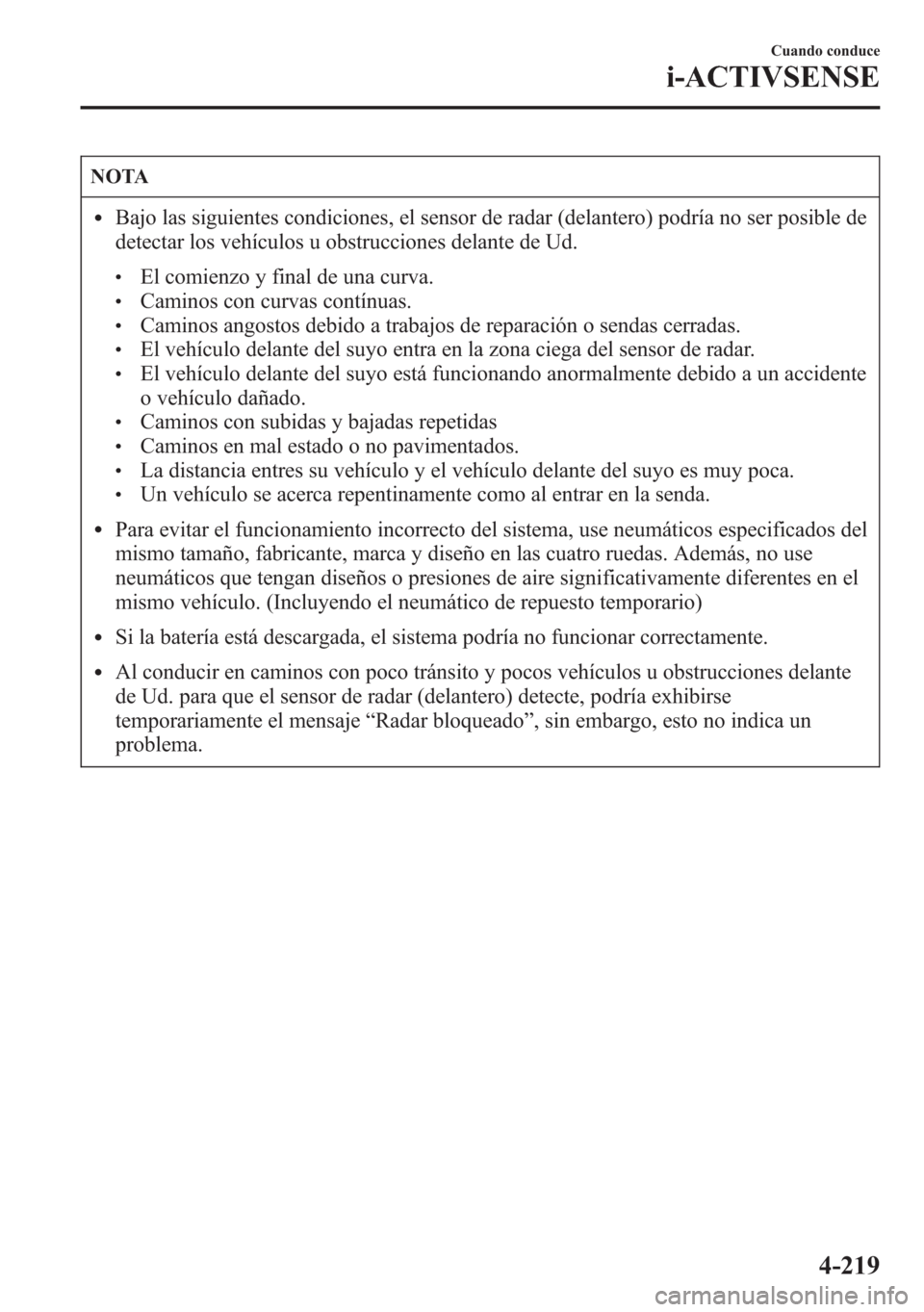

NOTA
lBajo las siguientes condiciones, el sensor de radar (delantero) podría no ser posible de
detectar los vehículos u obstrucciones delante de Ud.
lEl comienzo y final de una curva.lCaminos con curvas contínuas.lCaminos angostos debido a trabajos de reparación o sendas cerradas.lEl vehículo delante del suyo entra en la zona ciega del sensor de radar.lEl vehículo delante del suyo está funcionando anormalmente debido a un accidente
o vehículo dañado.
lCaminos con subidas y bajadas repetidaslCaminos en mal estado o no pavimentados.lLa distancia entres su vehículo y el vehículo delante del suyo es muy poca.lUn vehículo se acerca repentinamente como al entrar en la senda.
lPara evitar el funcionamiento incorrecto del sistema, use neumáticos especificados del
mismo tamaño, fabricante, marca y diseño en las cuatro ruedas. Además, no use
neumáticos que tengan diseños o presiones de aire significativamente diferentes en el
mismo vehículo. (Incluyendo el neumático de repuesto temporario)
lSi la batería está descargada, el sistema podría no funcionar correctamente.
lAl conducir en caminos con poco tránsito y pocos vehículos u obstrucciones delante
de Ud. para que el sensor de radar (delantero) detecte, podría exhibirse
temporariamente el mensaje“Radar bloqueado”, sin embargo, esto no indica un
problema.
Cuando conduce
i-ACTIVSENSE
4-219

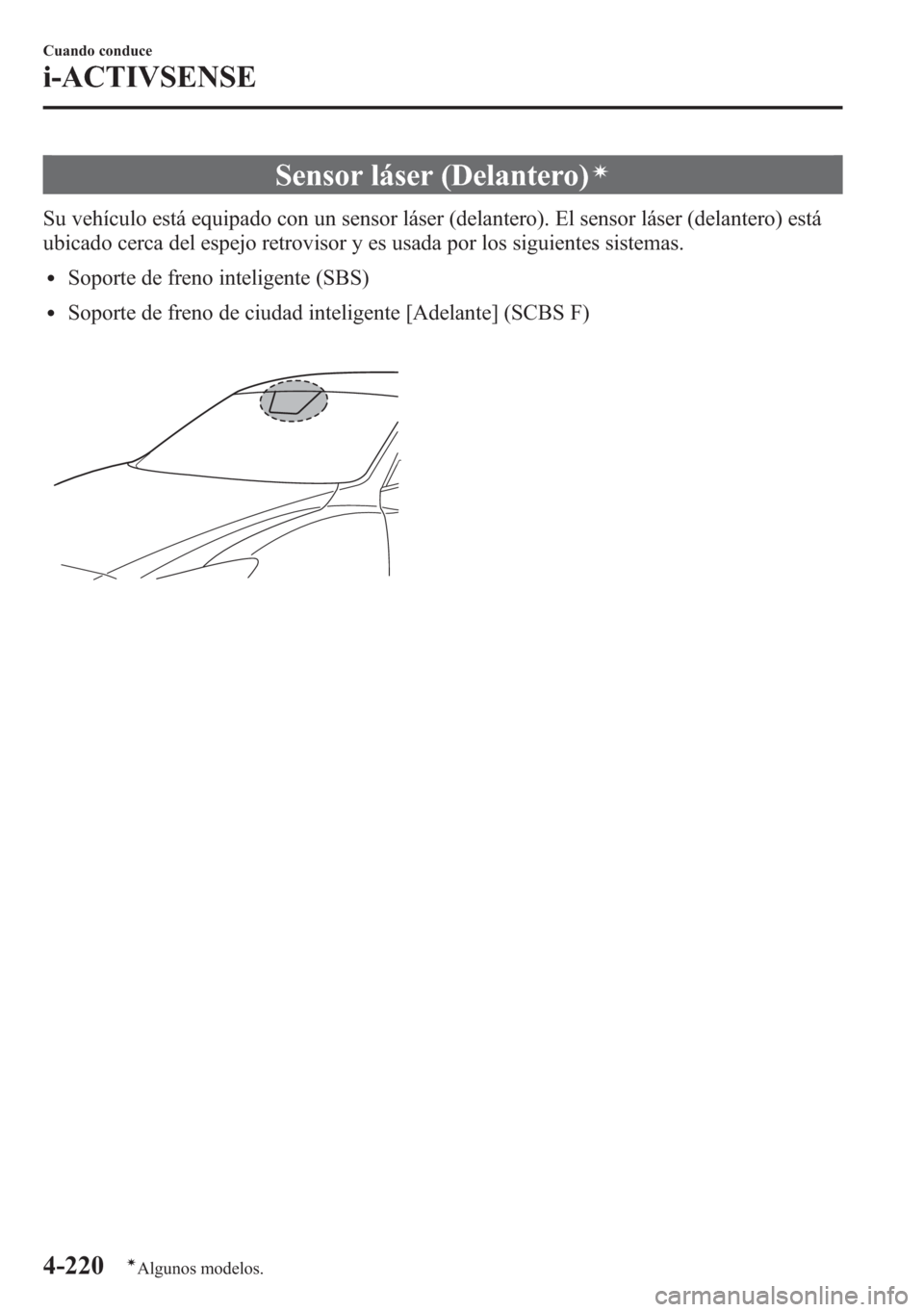

Sensor láser (Delantero)í
Su vehículo está equipado con un sensor láser (delantero). El sensor láser (delantero) está
ubicado cerca del espejo retrovisor y es usada por los siguientes sistemas.
lSoporte de freno inteligente (SBS)
lSoporte de freno de ciudad inteligente [Adelante] (SCBS F)
4-220
Cuando conduce
íAlgunos modelos.
i-ACTIVSENSE

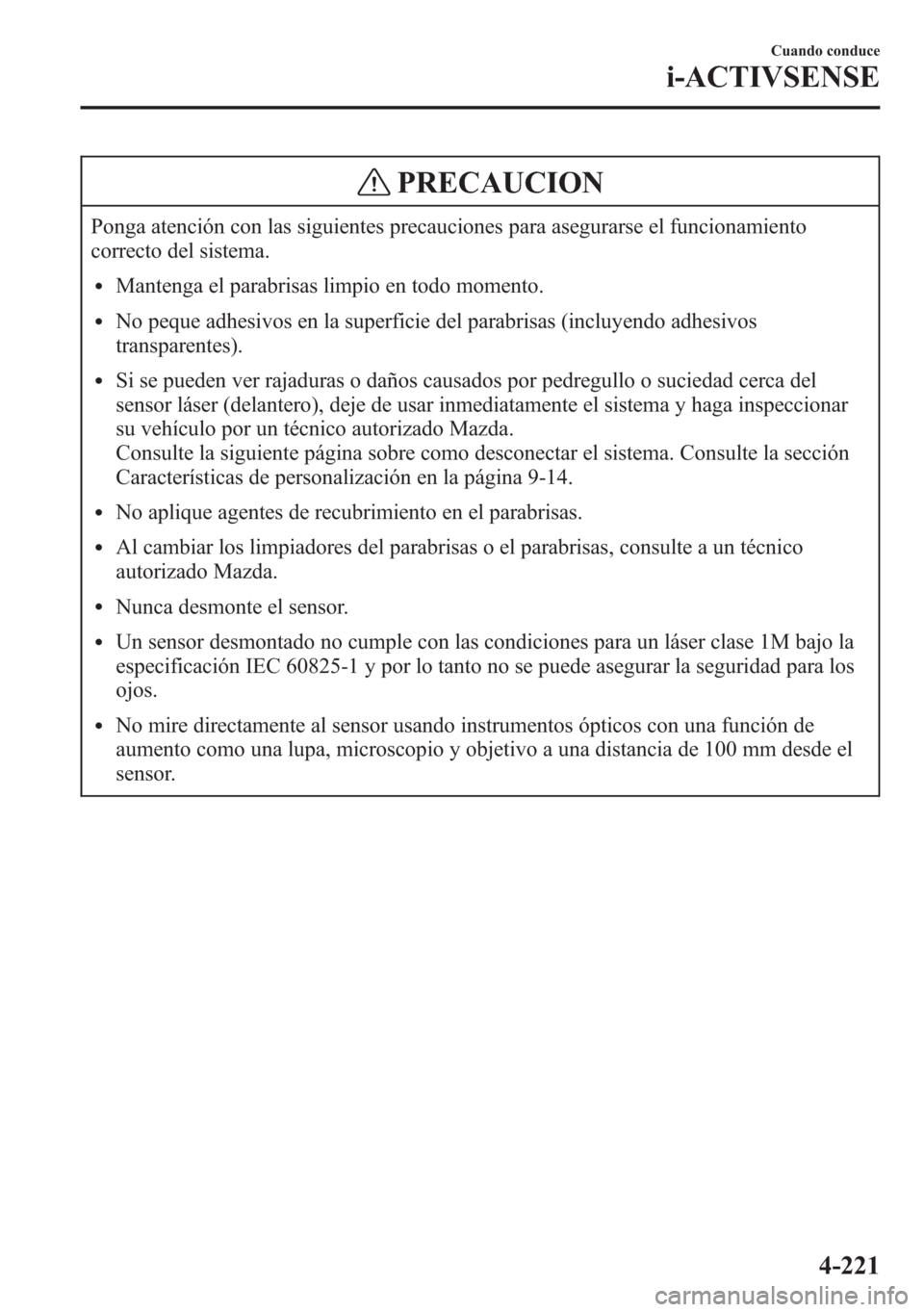

PRECAUCION
Ponga atención con las siguientes precauciones para asegurarse el funcionamiento
correcto del sistema.
lMantenga el parabrisas limpio en todo momento.
lNo peque adhesivos en la superficie del parabrisas (incluyendo adhesivos
transparentes).
lSi se pueden ver rajaduras o daños causados por pedregullo o suciedad cerca del
sensor láser (delantero), deje de usar inmediatamente el sistema y haga inspeccionar
su vehículo por un técnico autorizado Mazda.
Consulte la siguiente página sobre como desconectar el sistema. Consulte la sección
Características de personalización en la página 9-14.
lNo aplique agentes de recubrimiento en el parabrisas.
lAl cambiar los limpiadores del parabrisas o el parabrisas, consulte a un técnico
autorizado Mazda.
lNunca desmonte el sensor.
lUn sensor desmontado no cumple con las condiciones para un láser clase 1M bajo la
especificación IEC 60825-1 y por lo tanto no se puede asegurar la seguridad para los
ojos.
lNo mire directamente al sensor usando instrumentos ópticos con una función de
aumento como una lupa, microscopio y objetivo a una distancia de 100 mm desde el
sensor.
Cuando conduce
i-ACTIVSENSE
4-221

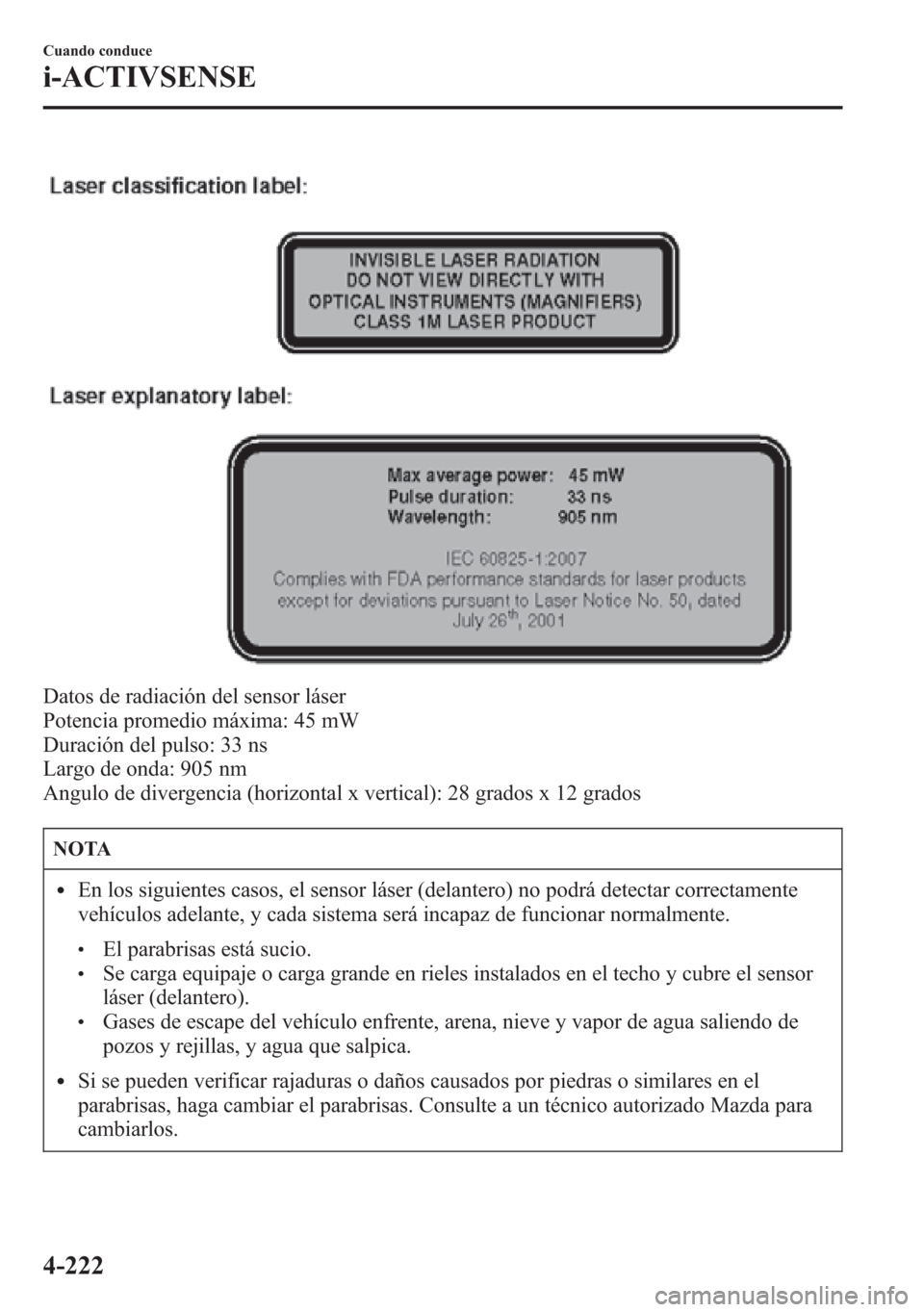

Datos de radiación del sensor láser
Potencia promedio máxima: 45 mW
Duración del pulso: 33 ns
Largo de onda: 905 nm
Angulo de divergencia (horizontal x vertical): 28 grados x 12 grados
NOTA
lEn los siguientes casos, el sensor láser (delantero) no podrá detectar correctamente
vehículos adelante, y cada sistema será incapaz de funcionar normalmente.
lEl parabrisas está sucio.lSe carga equipaje o carga grande en rieles instalados en el techo y cubre el sensor
láser (delantero).
lGases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de
pozos y rejillas, y agua que salpica.
lSi se pueden verificar rajaduras o daños causados por piedras o similares en el
parabrisas, haga cambiar el parabrisas. Consulte a un técnico autorizado Mazda para
cambiarlos.
4-222
Cuando conduce
i-ACTIVSENSE

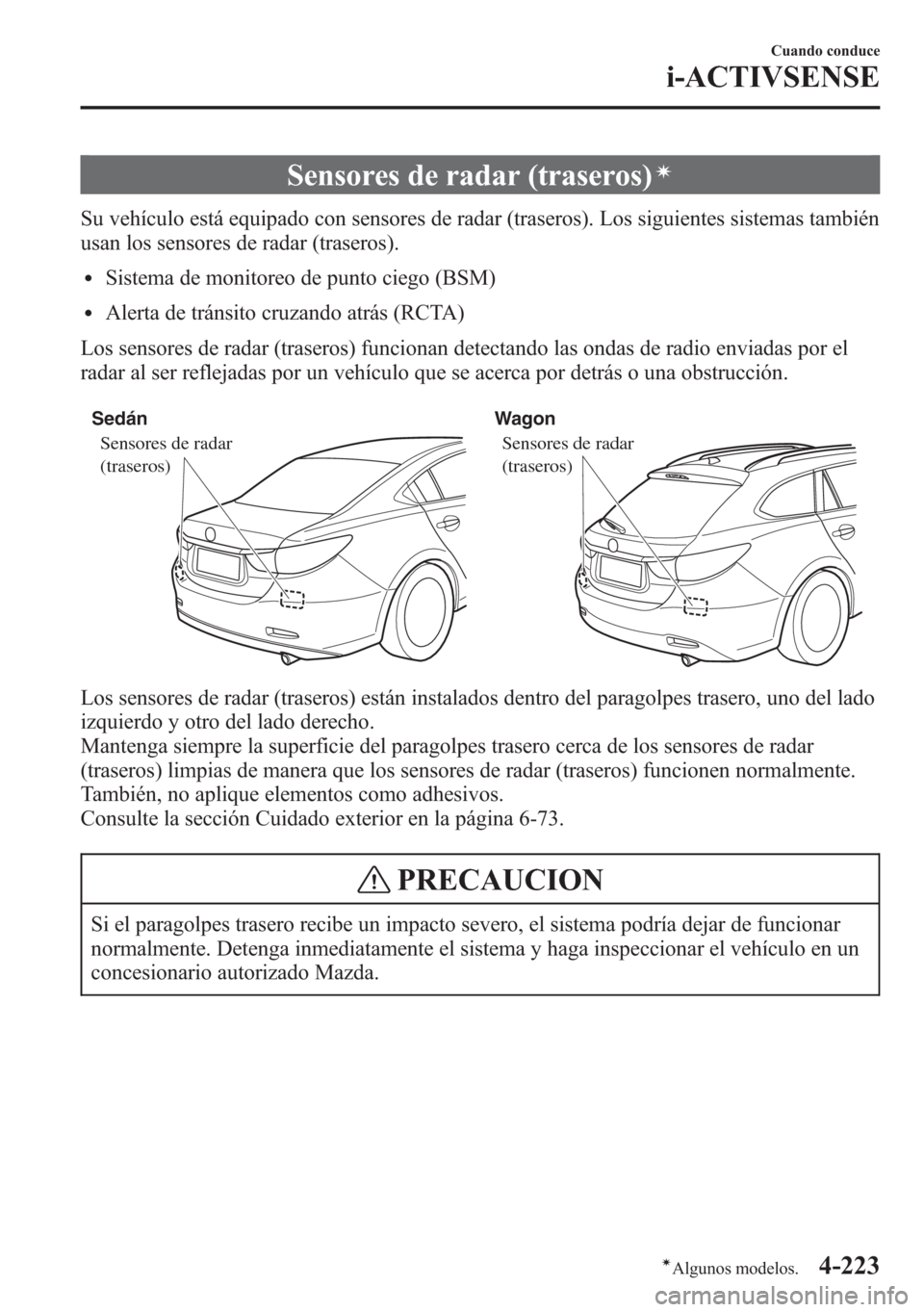

Sensores de radar (traseros)í
Su vehículo está equipado con sensores de radar (traseros). Los siguientes sistemas también
usan los sensores de radar (traseros).
lSistema de monitoreo de punto ciego (BSM)
lAlerta de tránsito cruzando atrás (RCTA)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por el
radar al ser reflejadas por un vehículo que se acerca por detrás o una obstrucción.
Sensores de radar
(traseros)Sensores de radar
(traseros) Sedán Wagon
Los sensores de radar (traseros) están instalados dentro del paragolpes trasero, uno del lado
izquierdo y otro del lado derecho.
Mantenga siempre la superficie del paragolpes trasero cerca de los sensores de radar
(traseros) limpias de manera que los sensores de radar (traseros) funcionen normalmente.
También, no aplique elementos como adhesivos.
Consulte la sección Cuidado exterior en la página 6-73.
PRECAUCION
Si el paragolpes trasero recibe un impacto severo, el sistema podría dejar de funcionar
normalmente. Detenga inmediatamente el sistema y haga inspeccionar el vehículo en un
concesionario autorizado Mazda.
Cuando conduce
i-ACTIVSENSE
4-223íAlgunos modelos.

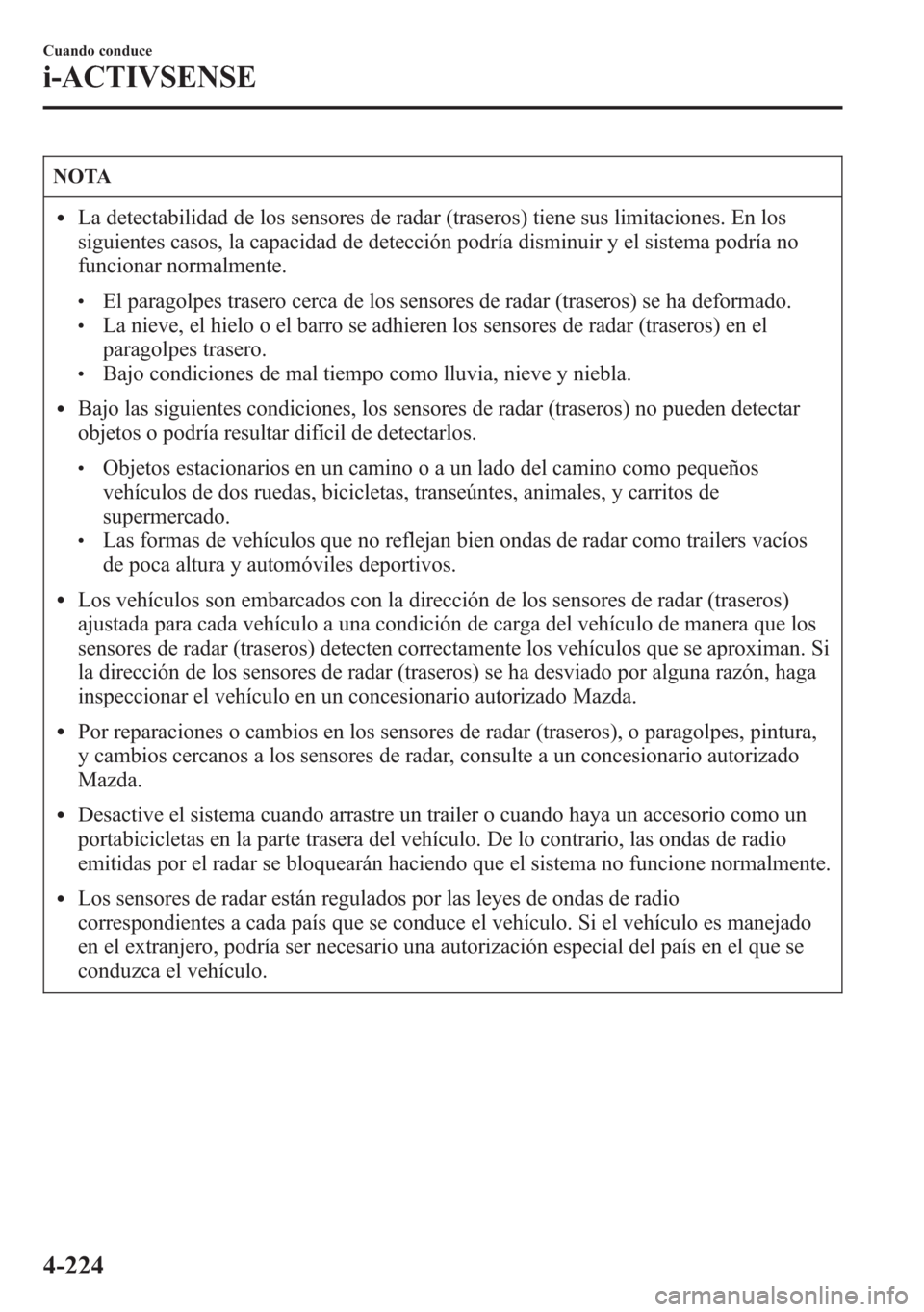

NOTA
lLa detectabilidad de los sensores de radar (traseros) tiene sus limitaciones. En los
siguientes casos, la capacidad de detección podría disminuir y el sistema podría no
funcionar normalmente.
lEl paragolpes trasero cerca de los sensores de radar (traseros) se ha deformado.lLa nieve, el hielo o el barro se adhieren los sensores de radar (traseros) en el
paragolpes trasero.
lBajo condiciones de mal tiempo como lluvia, nieve y niebla.
lBajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil de detectarlos.
lObjetos estacionarios en un camino o a un lado del camino como pequeños
vehículos de dos ruedas, bicicletas, transeúntes, animales, y carritos de
supermercado.
lLas formas de vehículos que no reflejan bien ondas de radar como trailers vacíos
de poca altura y automóviles deportivos.
lLos vehículos son embarcados con la dirección de los sensores de radar (traseros)
ajustada para cada vehículo a una condición de carga del vehículo de manera que los
sensores de radar (traseros) detecten correctamente los vehículos que se aproximan. Si
la dirección de los sensores de radar (traseros) se ha desviado por alguna razón, haga
inspeccionar el vehículo en un concesionario autorizado Mazda.
lPor reparaciones o cambios en los sensores de radar (traseros), o paragolpes, pintura,
y cambios cercanos a los sensores de radar, consulte a un concesionario autorizado
Mazda.
lDesactive el sistema cuando arrastre un trailer o cuando haya un accesorio como un
portabicicletas en la parte trasera del vehículo. De lo contrario, las ondas de radio
emitidas por el radar se bloquearán haciendo que el sistema no funcione normalmente.
lLos sensores de radar están regulados por las leyes de ondas de radio
correspondientes a cada país que se conduce el vehículo. Si el vehículo es manejado
en el extranjero, podría ser necesario una autorización especial del país en el que se
conduzca el vehículo.
4-224
Cuando conduce
i-ACTIVSENSE

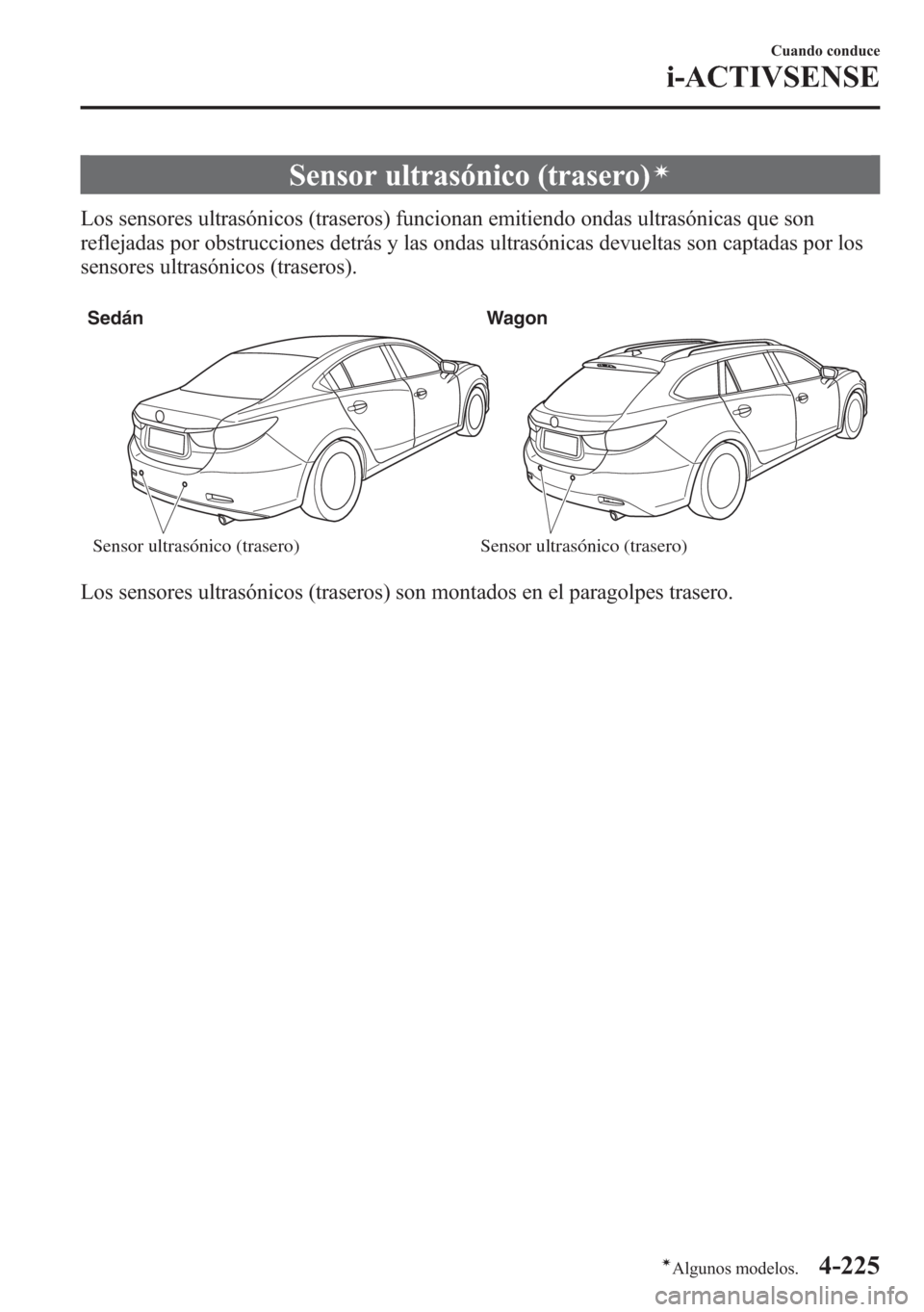

Sensor ultrasónico (trasero)í
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
reflejadas por obstrucciones detrás y las ondas ultrasónicas devueltas son captadas por los
sensores ultrasónicos (traseros).
Sedán Wagon
Sensor ultrasónico (trasero) Sensor ultrasónico (trasero)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
Cuando conduce
i-ACTIVSENSE
4-225íAlgunos modelos.

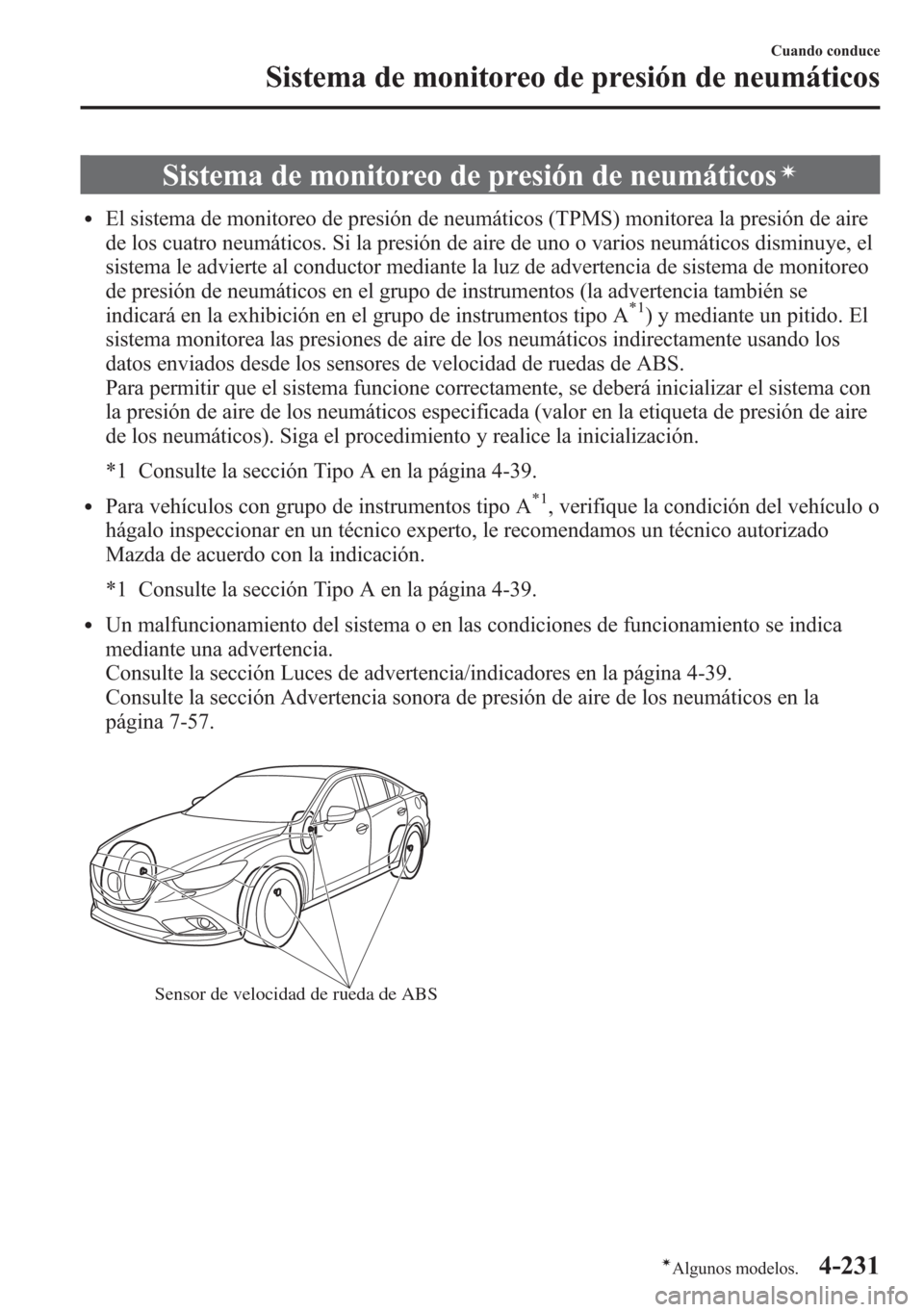

Sistema de monitoreo de presión de neumáticosí
lEl sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de aire
de los cuatro neumáticos. Si la presión de aire de uno o varios neumáticos disminuye, el
sistema le advierte al conductor mediante la luz de advertencia de sistema de monitoreo
de presión de neumáticos en el grupo de instrumentos (la advertencia también se
indicará en la exhibición en el grupo de instrumentos tipo A
*1) y mediante un pitido. El
sistema monitorea las presiones de aire de los neumáticos indirectamente usando los
datos enviados desde los sensores de velocidad de ruedas de ABS.
Para permitir que el sistema funcione correctamente, se deberá inicializar el sistema con
la presión de aire de los neumáticos especificada (valor en la etiqueta de presión de aire
de los neumáticos). Siga el procedimiento y realice la inicialización.
*1 Consulte la sección Tipo A en la página 4-39.
lPara vehículos con grupo de instrumentos tipo A*1, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
*1 Consulte la sección Tipo A en la página 4-39.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-39.
Consulte la sección Advertencia sonora de presión de aire de los neumáticos en la
página 7-57.
Sensor de velocidad de rueda de ABS
Cuando conduce
Sistema de monitoreo de presión de neumáticos
4-231íAlgunos modelos.
