MAZDA MODEL 6 2016 Brukerhåndbok (in Norwegian)

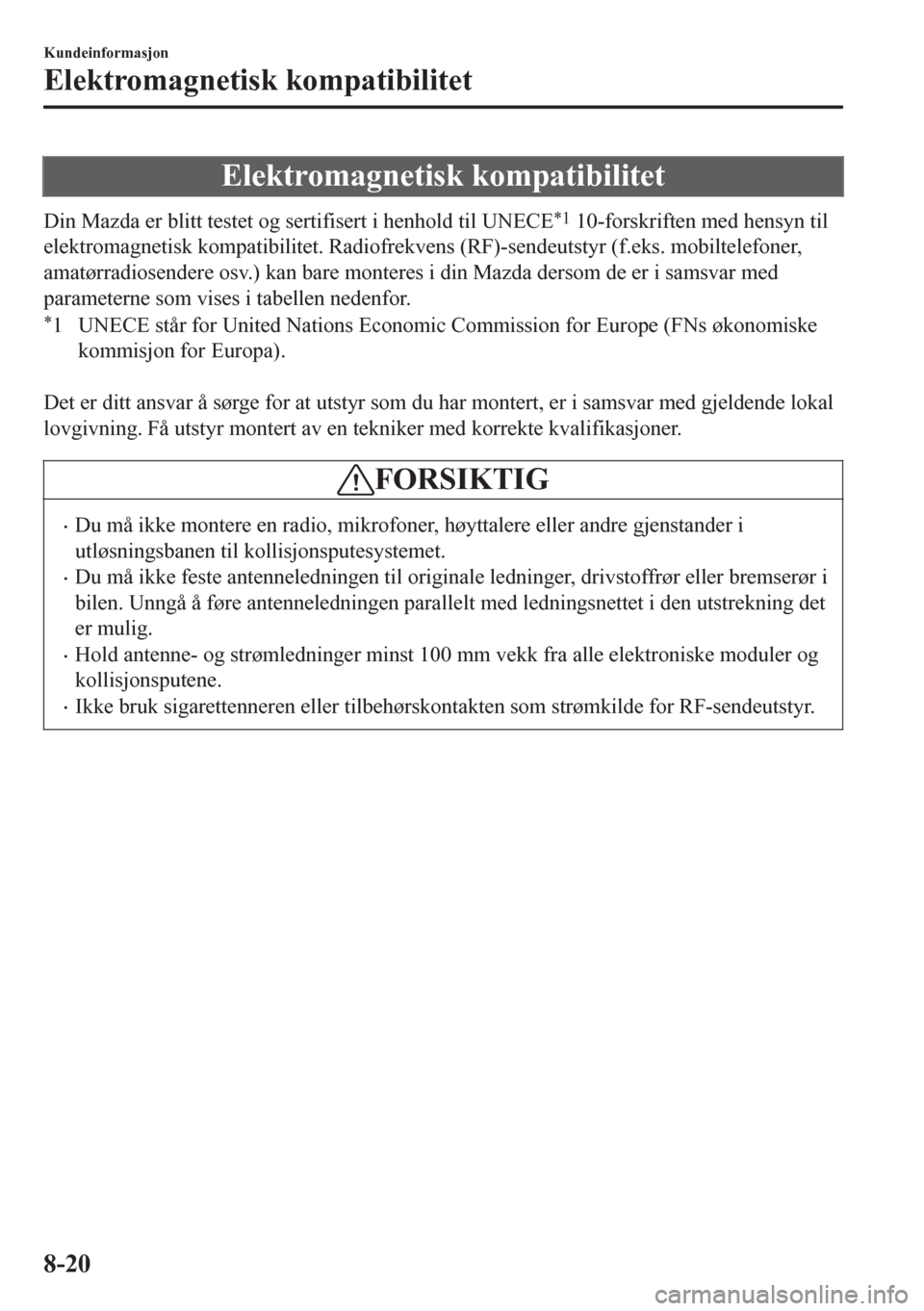

Elektromagnetisk kompatibilitet
Din Mazda er blitt testet og sertifisert i henhold til UNECE*1 10-forskriften med hensyn til
elektromagnetisk kompatibilitet. Radiofrekvens (RF)-sendeutstyr (f.eks. mobiltelefoner,
amatørradiosendere osv.) kan bare monteres i din Mazda dersom de er i samsvar med
parameterne som vises i tabellen nedenfor.
*1 UNECE står for United Nations Economic Commission for Europe (FNs økonomiske
kommisjon for Europa).

Det er ditt ansvar å sørge for at utstyr som du har montert, er i samsvar med gjeldende lokal
lovgivning. Få utstyr montert av en tekniker med korrekte kvalifikasjoner.
FORSIKTIG
•Du må ikke montere en radio, mikrofoner, høyttalere eller andre gjenstander i
utløsningsbanen til kollisjonsputesystemet.
•Du må ikke feste antenneledningen til originale ledninger, drivstoffrør eller bremserør i
bilen. Unngå å føre antenneledningen parallelt med ledningsnettet i den utstrekning det
er mulig.
•Hold antenne- og strømledninger minst 100 mm vekk fra alle elektroniske moduler og
kollisjonsputene.
•Ikke bruk sigarettenneren eller tilbehørskontakten som strømkilde for RF-sendeutstyr.
Kundeinformasjon
Elektromagnetisk kompatibilitet
8-20

Antenneposisjoner:
: foran til høyre på taket
: foran til venstre på taket
: midten på taket
: begge sider av bakluken
(stasjonsvogn)
: begge sider av
bagasjeromslokket (sedan)

Frekvensbånd (MHz) Maksimal utgangseffekt (wattforbruk) Antennestillinger
50 – 54 50
68 – 87,5 50
142 – 176 50
380 – 470 50
806 – 940 10
1 200 – 1 300 10
1 710 – 1 885 10
1 885 – 2 025 10
2 400 – 2 500
0,01*1I et førerhus*1
*1 Kun for Bluetooth®
MERKNAD
Etter montering av RF-sendere må du kontrollere om det er forstyrrelser fra og til noe av
det elektriske utstyret i bilen, både i vente- og sendemodus.
Kontroller alt elektrisk utstyr:
•med tenningen PÅ
•med motoren i gang
•under en veitest ved forskjellige hastigheter.
Kundeinformasjon
Elektromagnetisk kompatibilitet
8-21

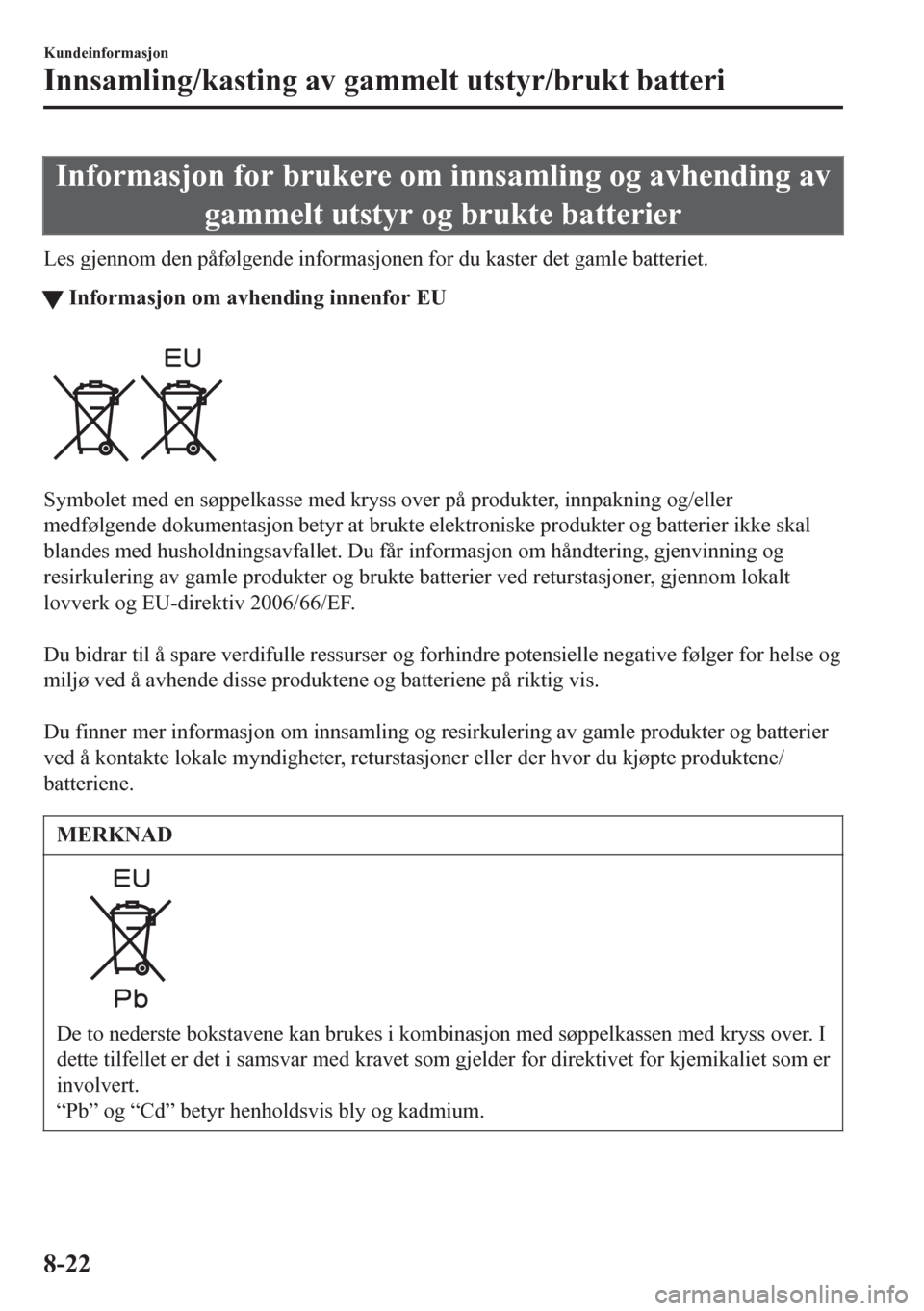

Informasjon for brukere om innsamling og avhending av
gammelt utstyr og brukte batterier
Les gjennom den påfølgende informasjonen for du kaster det gamle batteriet.
tInformasjon om avhending innenfor EU
Symbolet med en søppelkasse med kryss over på produkter, innpakning og/eller
medfølgende dokumentasjon betyr at brukte elektroniske produkter og batterier ikke skal
blandes med husholdningsavfallet. Du får informasjon om håndtering, gjenvinning og
resirkulering av gamle produkter og brukte batterier ved returstasjoner, gjennom lokalt
lovverk og EU-direktiv 2006/66/EF.

Du bidrar til å spare verdifulle ressurser og forhindre potensielle negative følger for helse og
miljø ved å avhende disse produktene og batteriene på riktig vis.

Du finner mer informasjon om innsamling og resirkulering av gamle produkter og batterier
ved å kontakte lokale myndigheter, returstasjoner eller der hvor du kjøpte produktene/
batteriene.
MERKNAD
De to nederste bokstavene kan brukes i kombinasjon med søppelkassen med kryss over. I
dette tilfellet er det i samsvar med kravet som gjelder for direktivet for kjemikaliet som er
involvert.
“Pb” og “Cd” betyr henholdsvis bly og kadmium.
Kundeinformasjon
Innsamling/kasting av gammelt utstyr/brukt batteri
8-22

tInformasjon om avhending i land utenom EU
Symbolene over er kun gyldige innenfor EU. Hvis du vil avhende gamle produkter og
brukte batterier, må du ta kontakt med lokale myndigheter, det lokale avfallsselskapet eller
stedet hvor du kjøpte produktene/batteriene og forhøre deg om riktig avhendingsmåte.
Kundeinformasjon
Innsamling/kasting av gammelt utstyr/brukt batteri
8-23

MEMO
8-24

9Spesifikasjoner
Tekniske opplysninger om din Mazda.
Identifikasjonsnumre........................ 9-2
Bilinformasjonsskilt..................... 9-2
Spesifikasjoner...................................9-4
Spesifikasjoner............................. 9-4
Tilpasningsfunksjoner.....................9-14
Tilpasningsfunksjoner................ 9-14
9-1

Bilinformasjonsskilt
tUnderstellsnummer (Sør-Afrika og
AGCC [Arab Gulf Cooperation
Council])
Understellsnummeret identifiserer bilen
din. Nummeret sitter på en plate som er
festet til dekselpanelet som sitter i øvre
venstre hjørne av instrumentpanelet.
Denne platen er lett å se gjennom
frontruten.
ttModellskilt
ttChassisnummer/
kjøretøyidentifikasjonsnummer
(Malta, Irland, Storbritannia)
Chassisnummer
Åpne dekselet som vist i figuren for å
kontrollere chassisnummeret.
Understellsnummer
ttUtslippskontrollinformasjonsskilt
(Filippinene)
Spesifikasjoner
Identifikasjonsnumre
9-2

tDekktrykkskilt
Modell med venstreratt
Modell med høyreratt
ttMotornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Fremover
SKYACTIV-D 2.2

Fremover
ttKonformitetsskilt (AGCC [Arab
Gulf Cooperation Council])
Produksjonsåret og -måneden er vist på
dette skiltet.

Spesifikasjoner
Identifikasjonsnumre
9-3

Spesifikasjoner
tMotor
Bensinmotor
PunktSpesifikasjon
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Type DOHC-16V rekkemotor, 4-sylinder
Boring x slaglengde 83,5 × 91,2 mm 89,0 × 100 mm
Slagvolum 1 998 ml (1 998 cc) 2 488 ml (2 488 cc)
Kompresjonsforhold 13,0/14,0 13,0
AGCC (Arab Gulf Cooperation Council)
PunktSpesifikasjon
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Sedan Stasjonsvogn Sedan
Manuelt
girAutomatgir Automatgir Automatgir
Maksimal motoreffekt/turtall 114 kW @ 6 000 o/min 138 kW @ 5 700 o/min
Maksimalt dreiemoment/turtall 200 N @ 4 000 o/min 250 N @ 3 250 o/min
Maksimal hastighet 212 km/t 205 km/t 202 km/t 221 km/t
Dieselmotor
PunktSpesifikasjon
SKYACTIV-D 2.2
Type DOHC-16V rekkemotor, 4-sylinder
Boring x slaglengde 86,0 × 94,3 mm
Slagvolum 2 191 ml (2 191 cc)
Kompresjonsforhold 14,0
Spesifikasjoner
Spesifikasjoner
9-4

tElektrisk system
PunktKlassifisering
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BatteriQ-85
*1T- 1 1 0*112V-55Ah/20HR*2 eller 12V-65Ah/20HR*2
TennpluggnummerMazda original tenn-
plugg*3PE5R-18-110 eller PE5S-18-110Š
*1 Q-85 eller T-110 er designet for i-stop-systemet (FOR STOPP og START)/i-ELOOP-systemet. Kun Q-85 eller
T-110 bør brukes for å sikre korrekt bruk av i-stop-systemet (FOR STOPP og START)/i-ELOOP-systemet. Be
om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
*2 Ikke for i-stop-system/i-ELOOP-system.*3 Tennpluggene gir SKYACTIV-G dens optimale ytelse. Be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
FORSIKTIG
Når du rengjør iridiumpluggene, må du ikke bruke stålbørste. Det tynne partikkelbelegget
på iridiumlegeringen og platinatuppene kan bli skadet.
Spesifikasjoner
Spesifikasjoner
9-5
