MAZDA MODEL 6 2016 Instrukcja Obsługi (in Polish)

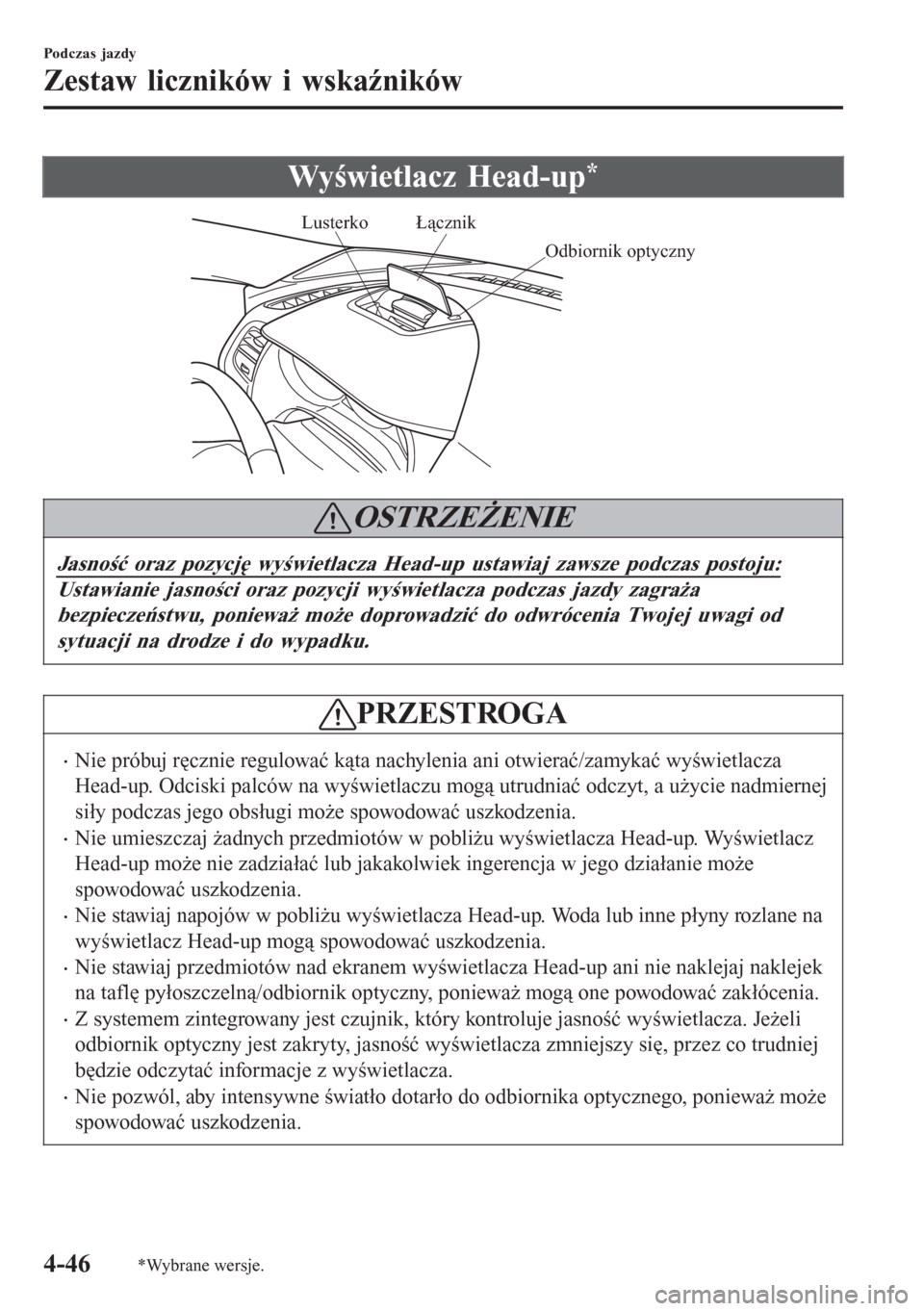

Wyświetlacz Head-up*
Łącznik
Odbiornik optycznyLusterko
OSTRZEŻENIE
Jasność oraz pozycję wyświetlacza Head-up ustawiaj zawsze podczas postoju:
Ustawianie jasności oraz pozycji wyświetlacza podczas jazdy zagraża
bezpieczeństwu, ponieważ może doprowadzić do odwrócenia Twojej uwagi od
sytuacji na drodze i do wypadku.
PRZESTROGA
•Nie próbuj ręcznie regulować kąta nachylenia ani otwierać/zamykać wyświetlacza
Head-up. Odciski palców na wyświetlaczu mogą utrudniać odczyt, a użycie nadmiernej
siły podczas jego obsługi może spowodować uszkodzenia.
•Nie umieszczaj żadnych przedmiotów w pobliżu wyświetlacza Head-up. Wyświetlacz
Head-up może nie zadziałać lub jakakolwiek ingerencja w jego działanie może
spowodować uszkodzenia.
•Nie stawiaj napojów w pobliżu wyświetlacza Head-up. Woda lub inne płyny rozlane na
wyświetlacz Head-up mogą spowodować uszkodzenia.
•Nie stawiaj przedmiotów nad ekranem wyświetlacza Head-up ani nie naklejaj naklejek
na taflę pyłoszczelną/odbiornik optyczny, ponieważ mogą one powodować zakłócenia.
•Z systemem zintegrowany jest czujnik, który kontroluje jasność wyświetlacza. Jeżeli
odbiornik optyczny jest zakryty, jasność wyświetlacza zmniejszy się, przez co trudniej
będzie odczytać informacje z wyświetlacza.
•Nie pozwól, aby intensywne światło dotarło do odbiornika optycznego, ponieważ może
spowodować uszkodzenia.
Podczas jazdy
Zestaw liczników i wskaźników
4-46*Wybrane wersje.

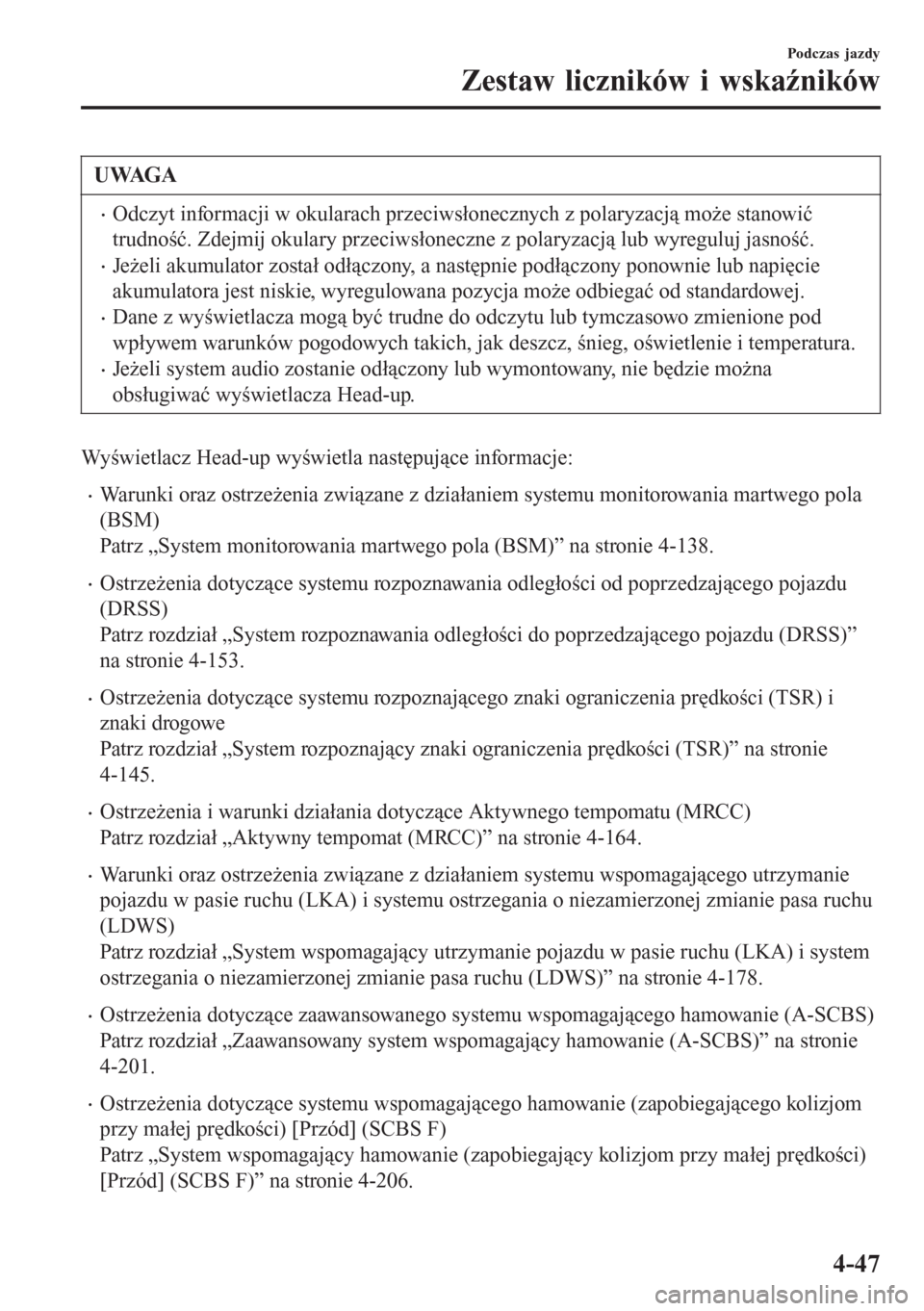

UWAGA
•Odczyt informacji w okularach przeciwsłonecznych z polaryzacją może stanowić
trudność. Zdejmij okulary przeciwsłoneczne z polaryzacją lub wyreguluj jasność.
•Jeżeli akumulator został odłączony, a następnie podłączony ponownie lub napięcie
akumulatora jest niskie, wyregulowana pozycja może odbiegać od standardowej.
•Dane z wyświetlacza mogą być trudne do odczytu lub tymczasowo zmienione pod
wpływem warunków pogodowych takich, jak deszcz, śnieg, oświetlenie i temperatura.
•Jeżeli system audio zostanie odłączony lub wymontowany, nie będzie można
obsługiwać wyświetlacza Head-up.
Wyświetlacz Head-up wyświetla następujące informacje:
•Warunki oraz ostrzeżenia związane z działaniem systemu monitorowania martwego pola
(BSM)
Patrz „System monitorowania martwego pola (BSM)” na stronie 4-138.
•Ostrzeżenia dotyczące systemu rozpoznawania odległości od poprzedzającego pojazdu
(DRSS)
Patrz rozdział „System rozpoznawania odległości do poprzedzającego pojazdu (DRSS)”
na stronie 4-153.
•Ostrzeżenia dotyczące systemu rozpoznającego znaki ograniczenia prędkości (TSR) i
znaki drogowe
Patrz rozdział „System rozpoznający znaki ograniczenia prędkości (TSR)” na stronie
4-145.
•Ostrzeżenia i warunki działania dotyczące Aktywnego tempomatu (MRCC)
Patrz rozdział „Aktywny tempomat (MRCC)” na stronie 4-164.
•Warunki oraz ostrzeżenia związane z działaniem systemu wspomagającego utrzymanie
pojazdu w pasie ruchu (LKA) i systemu ostrzegania o niezamierzonej zmianie pasa ruchu
(LDWS)
Patrz rozdział „System wspomagający utrzymanie pojazdu w pasie ruchu (LKA) i system
ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)” na stronie 4-178.
•Ostrzeżenia dotyczące zaawansowanego systemu wspomagającego hamowanie (A-SCBS)
Patrz rozdział „Zaawansowany system wspomagający hamowanie (A-SCBS)” na stronie
4-201.
•Ostrzeżenia dotyczące systemu wspomagającego hamowanie (zapobiegającego kolizjom
przy małej prędkości) [Przód] (SCBS F)
Patrz „System wspomagający hamowanie (zapobiegający kolizjom przy małej prędkości)
[Przód] (SCBS F)” na stronie 4-206.
Podczas jazdy
Zestaw liczników i wskaźników
4-47

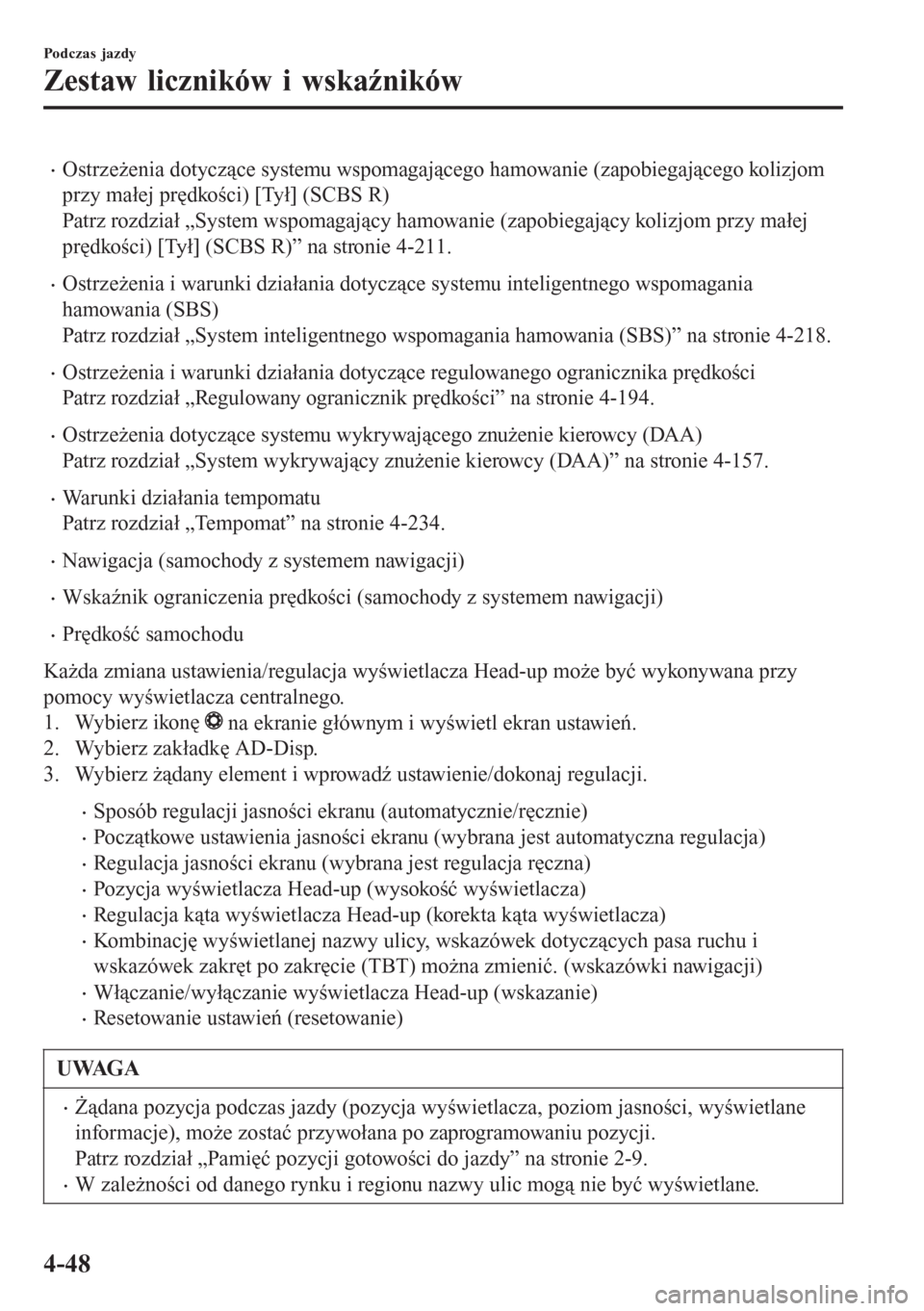

•Ostrzeżenia dotyczące systemu wspomagającego hamowanie (zapobiegającego kolizjom
przy małej prędkości) [Tył] (SCBS R)
Patrz rozdział „System wspomagający hamowanie (zapobiegający kolizjom przy małej
prędkości) [Tył] (SCBS R)” na stronie 4-211.
•Ostrzeżenia i warunki działania dotyczące systemu inteligentnego wspomagania
hamowania (SBS)
Patrz rozdział „System inteligentnego wspomagania hamowania (SBS)” na stronie 4-218.
•Ostrzeżenia i warunki działania dotyczące regulowanego ogranicznika prędkości
Patrz rozdział „Regulowany ogranicznik prędkości” na stronie 4-194.
•Ostrzeżenia dotyczące systemu wykrywającego znużenie kierowcy (DAA)
Patrz rozdział „System wykrywający znużenie kierowcy (DAA)” na stronie 4-157.
•Warunki działania tempomatu
Patrz rozdział „Tempomat” na stronie 4-234.
•Nawigacja (samochody z systemem nawigacji)
•Wskaźnik ograniczenia prędkości (samochody z systemem nawigacji)
•Prędkość samochodu
Każda zmiana ustawienia/regulacja wyświetlacza Head-up może być wykonywana przy
pomocy wyświetlacza centralnego.
1. Wybierz ikonę
na ekranie głównym i wyświetl ekran ustawień.
2. Wybierz zakładkę AD-Disp.
3. Wybierz żądany element i wprowadź ustawienie/dokonaj regulacji.
•Sposób regulacji jasności ekranu (automatycznie/ręcznie)
•Początkowe ustawienia jasności ekranu (wybrana jest automatyczna regulacja)
•Regulacja jasności ekranu (wybrana jest regulacja ręczna)
•Pozycja wyświetlacza Head-up (wysokość wyświetlacza)
•Regulacja kąta wyświetlacza Head-up (korekta kąta wyświetlacza)
•Kombinację wyświetlanej nazwy ulicy, wskazówek dotyczących pasa ruchu i
wskazówek zakręt po zakręcie (TBT) można zmienić. (wskazówki nawigacji)
•Włączanie/wyłączanie wyświetlacza Head-up (wskazanie)
•Resetowanie ustawień (resetowanie)
UWAGA
•Żądana pozycja podczas jazdy (pozycja wyświetlacza, poziom jasności, wyświetlane
informacje), może zostać przywołana po zaprogramowaniu pozycji.
Patrz rozdział „Pamięć pozycji gotowości do jazdy” na stronie 2-9.
•W zależności od danego rynku i regionu nazwy ulic mogą nie być wyświetlane.
Podczas jazdy
Zestaw liczników i wskaźników
4-48

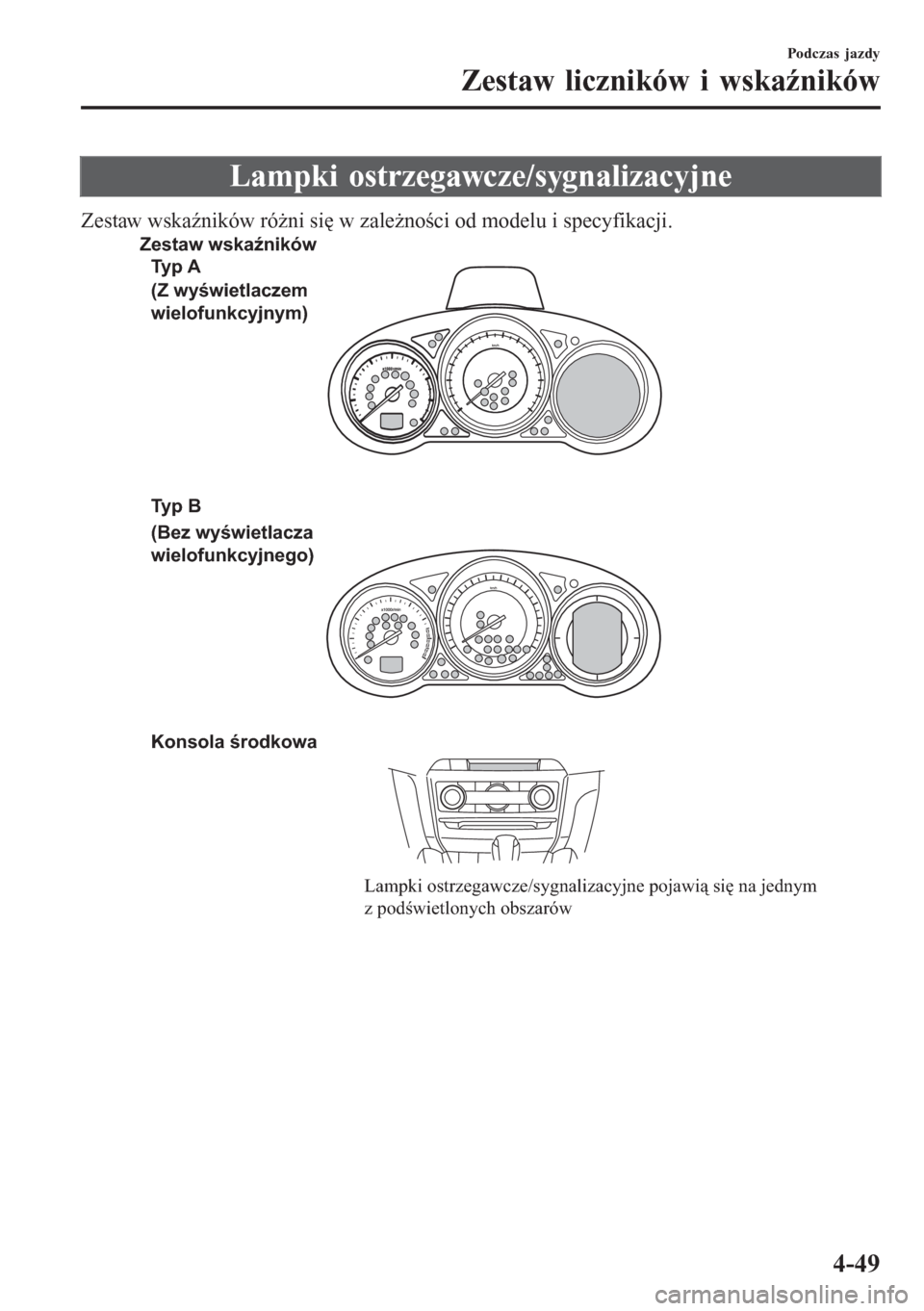

Lampki ostrzegawcze/sygnalizacyjne
Zestaw wskaźników różni się w zależności od modelu i specyfikacji.
Konsola środkowa
Lampki ostrzegawcze/sygnalizacyjne pojawią się na jednym
z podświetlonych obszarów Ty p A
(Z wyświetlaczem
wielofunkcyjnym)
(Bez wyświetlacza
wielofunkcyjnego) Zestaw wskaźników
Ty p B
Podczas jazdy
Zestaw liczników i wskaźników
4-49

tOstrzeżenia/Lampki ostrzegawcze
Lampki te włączają się lub migają, aby poinformować użytkownika o stanie działania
systemu i nieprawidłowościach lub usterkach.
Piktogram Ostrzeżenie Strona
Lampka ostrzegawcza układu hamulcowego*17-37
Lampka ostrzegawcza systemu ABS*1
Lampka ostrzega-
wcza elektronicz-
nego systemu roz-
działu siły hamo-
wania7-37, os-
trzeżenie dotyczą-
ce układu
ABS7-41
Ostrzeżenie/Lampka ostrzegawcza układu ładowania akumulatora*17-37
Lampka ostrzegawcza oleju silnika*17-37
(Czerwona)
*Ostrzeżenie/Lampka ostrzegawcza dotyczące/-a wysokiej temperatury płynu chło-
dzenia silnika*17-37
Wskazanie/Lampka sygnalizacyjna awarii układu wspomagania kierownicy*17-37
Ostrzeżenie główne/Główna lampka ostrzegawcza*17-41
Ostrzeżenie/Lampka ostrzegawcza elektromechanicznego hamulca postojowego 7-41
Lampka ostrzegawcza usterki silnika (Check Engine)*17-41
*Ostrzeżenie/Lampka ostrzegawcza automatycznej skrzyni biegów*17-41
*Ostrzeżenie/Lampka ostrzegawcza napędu na 4 koła (4WD)*17-41
Lampka ostrzegawcza układu poduszek powietrznych/systemu napinaczy pasów
bezpieczeństwa przednich siedzeń*17-41
*Ostrzeżenie/Lampka ostrzegawcza systemu monitorowania ciśnienia w oponach*1Miga7-41, Świe-
ci się7-49
(Pomarańczowa)
*Ostrzeżenie dotyczące KLUCZA 7-41
(Czerwona)
*Lampka ostrzegawcza klucza*1Usterka7-41,
Z wyjątkiem uster-
ki7-49
Podczas jazdy
Zestaw liczników i wskaźników
4-50*Wybrane wersje.

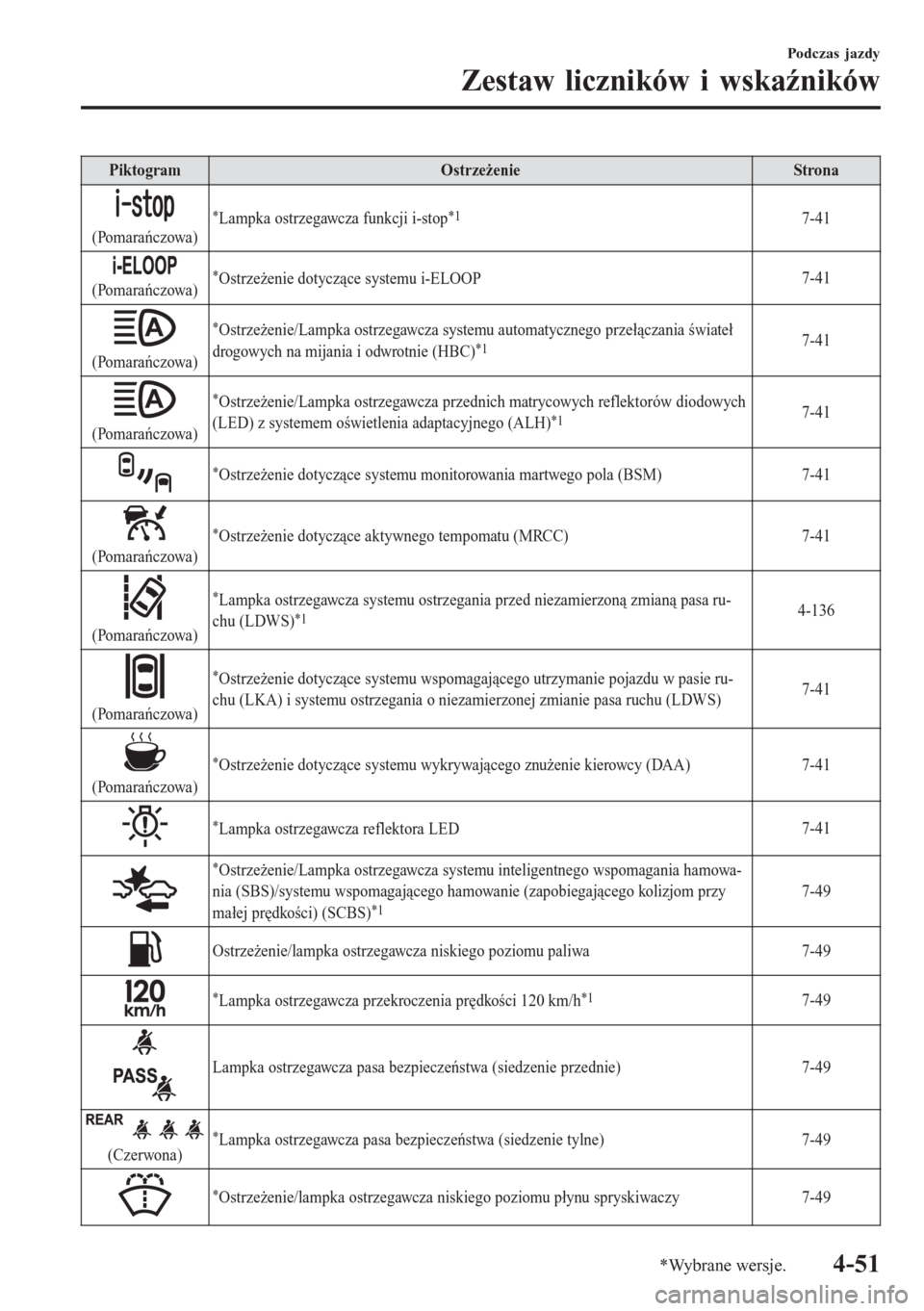

Piktogram Ostrzeżenie Strona
(Pomarańczowa)
*Lampka ostrzegawcza funkcji i-stop*17-41
(Pomarańczowa)*Ostrzeżenie dotyczące systemu i-ELOOP7-41
(Pomarańczowa)
*Ostrzeżenie/Lampka ostrzegawcza systemu automatycznego przełączania świateł
drogowych na mijania i odwrotnie (HBC)*17-41
(Pomarańczowa)
*Ostrzeżenie/Lampka ostrzegawcza przednich matrycowych reflektorów diodowych
(LED) z systemem oświetlenia adaptacyjnego (ALH)*17-41
*Ostrzeżenie dotyczące systemu monitorowania martwego pola (BSM)7-41
(Pomarańczowa)
*Ostrzeżenie dotyczące aktywnego tempomatu (MRCC) 7-41
(Pomarańczowa)
*Lampka ostrzegawcza systemu ostrzegania przed niezamierzoną zmianą pasa ru-
chu (LDWS)*14-136
(Pomarańczowa)
*Ostrzeżenie dotyczące systemu wspomagającego utrzymanie pojazdu w pasie ru-
chu (LKA) i systemu ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)7-41
(Pomarańczowa)
*Ostrzeżenie dotyczące systemu wykrywającego znużenie kierowcy (DAA)7-41
*Lampka ostrzegawcza reflektora LED7-41
*Ostrzeżenie/Lampka ostrzegawcza systemu inteligentnego wspomagania hamowa-
nia (SBS)/systemu wspomagającego hamowanie (zapobiegającego kolizjom przy
małej prędkości) (SCBS)
*17-49
Ostrzeżenie/lampka ostrzegawcza niskiego poziomu paliwa 7-49
*Lampka ostrzegawcza przekroczenia prędkości 120 km/h*17-49
Lampka ostrzegawcza pasa bezpieczeństwa (siedzenie przednie) 7-49
(Czerwona)*Lampka ostrzegawcza pasa bezpieczeństwa (siedzenie tylne) 7-49
*Ostrzeżenie/lampka ostrzegawcza niskiego poziomu płynu spryskiwaczy 7-49
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-51

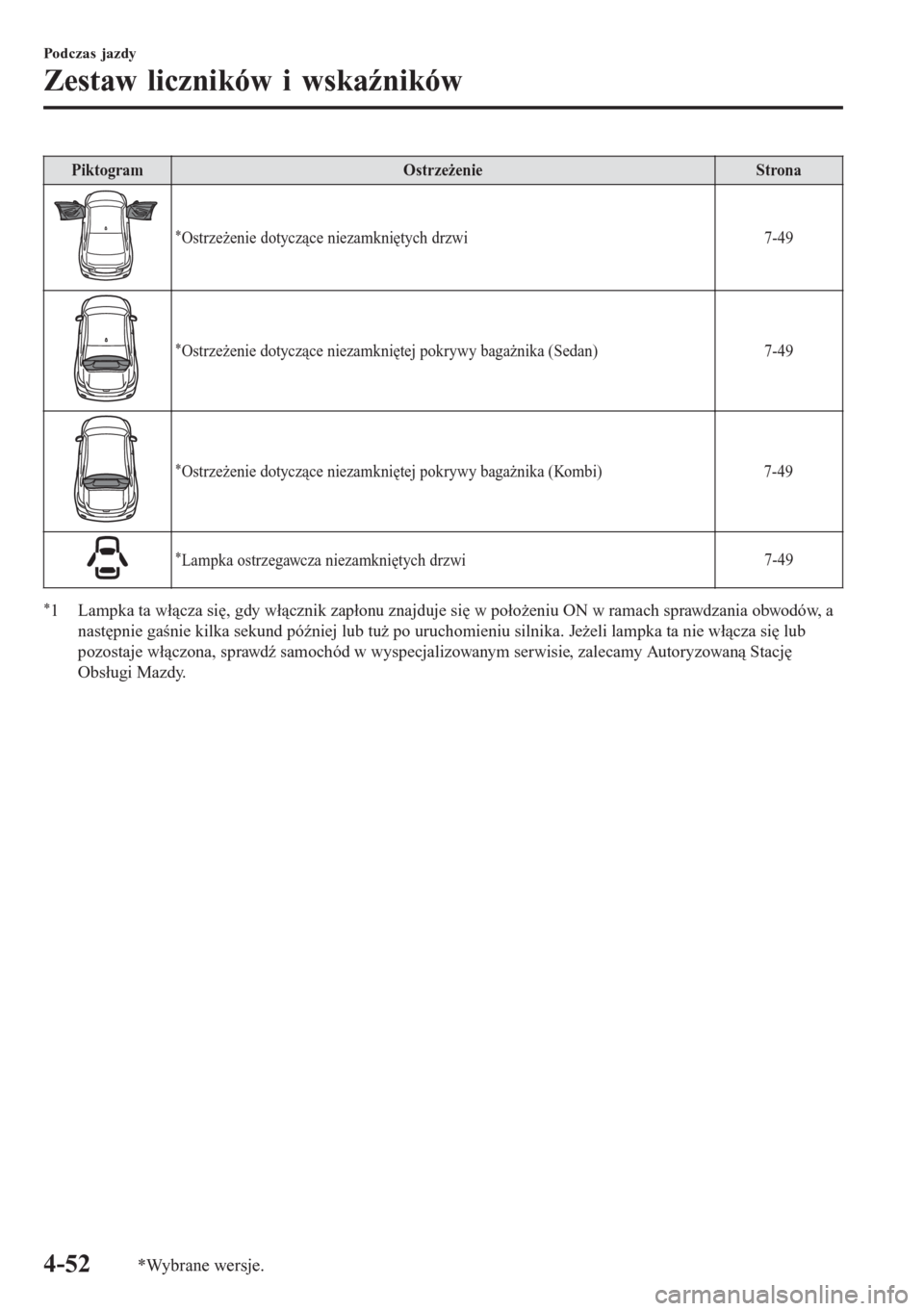

Piktogram Ostrzeżenie Strona
*Ostrzeżenie dotyczące niezamkniętych drzwi7-49
*Ostrzeżenie dotyczące niezamkniętej pokrywy bagażnika (Sedan)7-49
*Ostrzeżenie dotyczące niezamkniętej pokrywy bagażnika (Kombi) 7-49
*Lampka ostrzegawcza niezamkniętych drzwi7-49
*1 Lampka ta włącza się, gdy włącznik zapłonu znajduje się w położeniu ON w ramach sprawdzania obwodów, a
następnie gaśnie kilka sekund później lub tuż po uruchomieniu silnika. Jeżeli lampka ta nie włącza się lub
pozostaje włączona, sprawdź samochód w wyspecjalizowanym serwisie, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
Podczas jazdy
Zestaw liczników i wskaźników
4-52*Wybrane wersje.

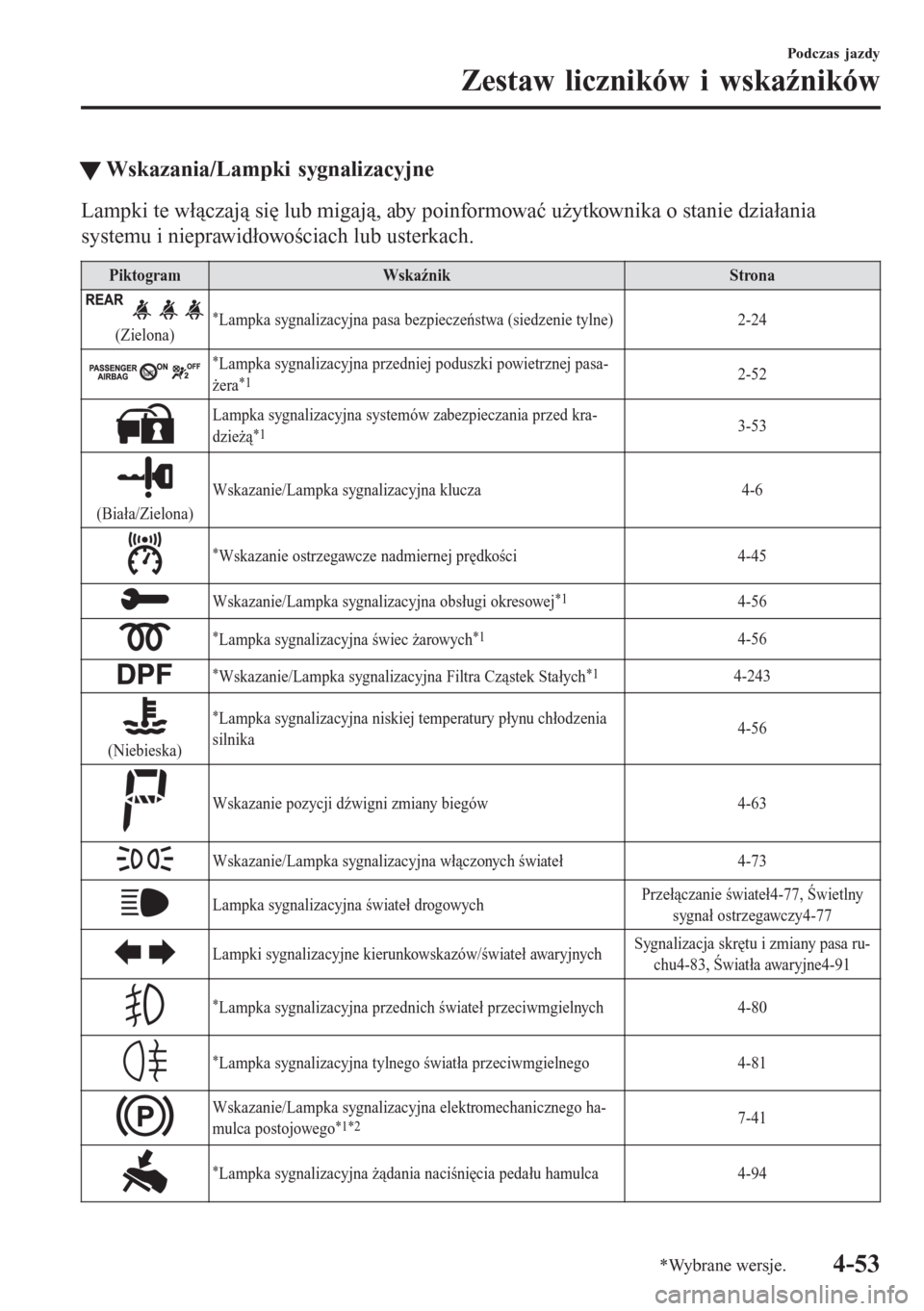

tWskazania/Lampki sygnalizacyjne
Lampki te włączają się lub migają, aby poinformować użytkownika o stanie działania
systemu i nieprawidłowościach lub usterkach.
Piktogram Wskaźnik Strona
(Zielona)*Lampka sygnalizacyjna pasa bezpieczeństwa (siedzenie tylne) 2-24
*Lampka sygnalizacyjna przedniej poduszki powietrznej pasa-
żera*12-52
Lampka sygnalizacyjna systemów zabezpieczania przed kra-
dzieżą*13-53
(Biała/Zielona)Wskazanie/Lampka sygnalizacyjna klucza 4-6
*Wskazanie ostrzegawcze nadmiernej prędkości 4-45
Wskazanie/Lampka sygnalizacyjna obsługi okresowej*14-56
*Lampka sygnalizacyjna świec żarowych*14-56
*Wskazanie/Lampka sygnalizacyjna Filtra Cząstek Stałych*14-243
(Niebieska)
*Lampka sygnalizacyjna niskiej temperatury płynu chłodzenia
silnika4-56
Wskazanie pozycji dźwigni zmiany biegów 4-63
Wskazanie/Lampka sygnalizacyjna włączonych świateł 4-73
Lampka sygnalizacyjna świateł drogowychPrzełączanie świateł4-77, Świetlny
sygnał ostrzegawczy4-77
Lampki sygnalizacyjne kierunkowskazów/świateł awaryjnychSygnalizacja skrętu i zmiany pasa ru-
chu4-83, Światła awaryjne4-91
*Lampka sygnalizacyjna przednich świateł przeciwmgielnych 4-80
*Lampka sygnalizacyjna tylnego światła przeciwmgielnego 4-81
Wskazanie/Lampka sygnalizacyjna elektromechanicznego ha-
mulca postojowego*1*27-41
*Lampka sygnalizacyjna żądania naciśnięcia pedału hamulca 4-94
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-53

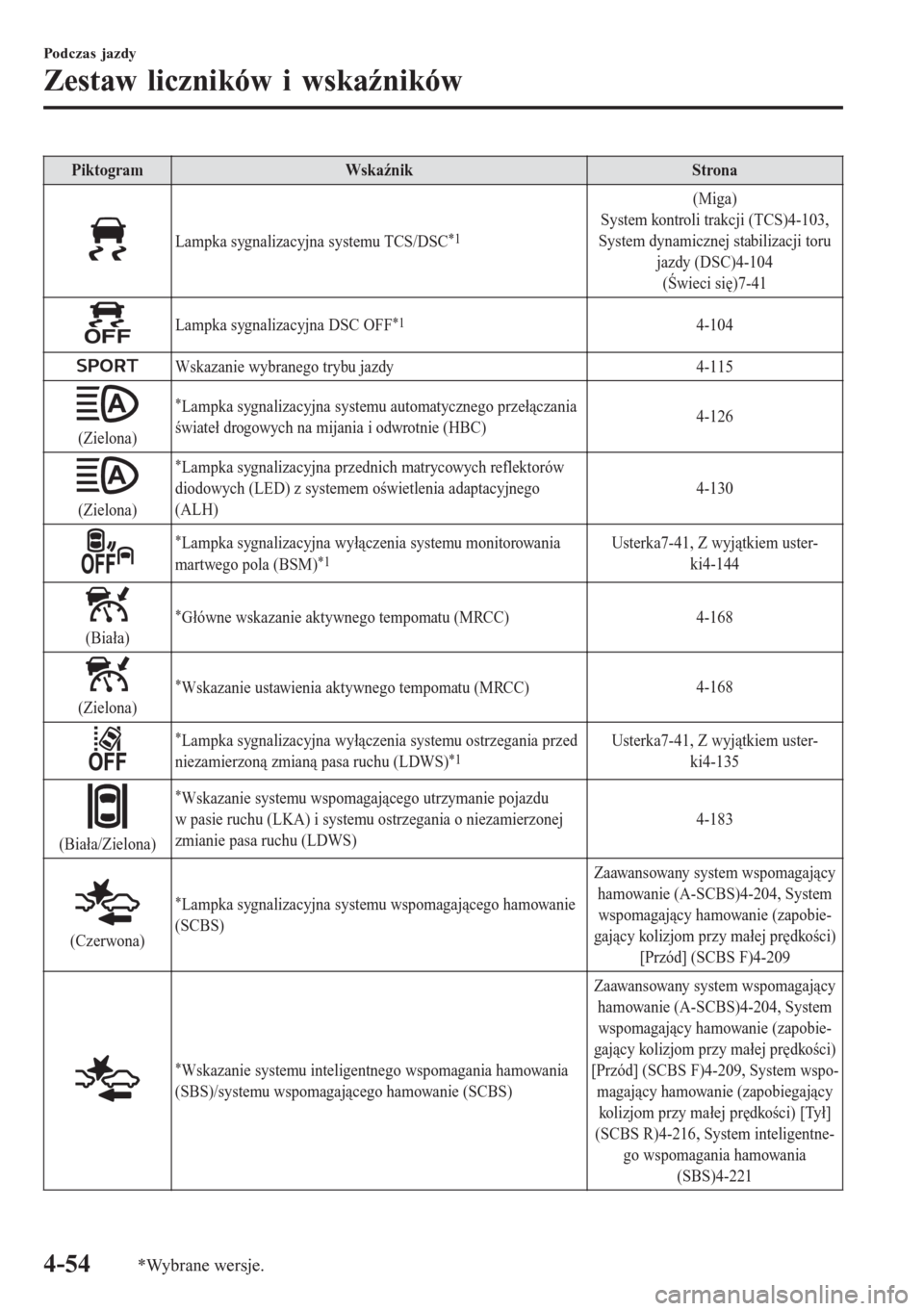

Piktogram Wskaźnik Strona
Lampka sygnalizacyjna systemu TCS/DSC*1
(Miga)
System kontroli trakcji (TCS)4-103,
System dynamicznej stabilizacji toru
jazdy (DSC)4-104
(Świeci się)7-41
Lampka sygnalizacyjna DSC OFF*14-104
Wskazanie wybranego trybu jazdy 4-115
(Zielona)
*Lampka sygnalizacyjna systemu automatycznego przełączania
świateł drogowych na mijania i odwrotnie (HBC)4-126
(Zielona)
*Lampka sygnalizacyjna przednich matrycowych reflektorów
diodowych (LED) z systemem oświetlenia adaptacyjnego
(ALH)4-130
*Lampka sygnalizacyjna wyłączenia systemu monitorowania
martwego pola (BSM)*1Usterka7-41, Z wyjątkiem uster-
ki4-144
(Biała)
*Główne wskazanie aktywnego tempomatu (MRCC) 4-168
(Zielona)
*Wskazanie ustawienia aktywnego tempomatu (MRCC)4-168
*Lampka sygnalizacyjna wyłączenia systemu ostrzegania przed
niezamierzoną zmianą pasa ruchu (LDWS)*1Usterka7-41, Z wyjątkiem uster-
ki4-135
(Biała/Zielona)
*Wskazanie systemu wspomagającego utrzymanie pojazdu
w pasie ruchu (LKA) i systemu ostrzegania o niezamierzonej
zmianie pasa ruchu (LDWS)4-183
(Czerwona)
*Lampka sygnalizacyjna systemu wspomagającego hamowanie
(SCBS)Zaawansowany system wspomagający
hamowanie (A-SCBS)4-204, System
wspomagający hamowanie (zapobie-
gający kolizjom przy małej prędkości)
[Przód] (SCBS F)4-209
*Wskazanie systemu inteligentnego wspomagania hamowania
(SBS)/systemu wspomagającego hamowanie (SCBS)Zaawansowany system wspomagający
hamowanie (A-SCBS)4-204, System
wspomagający hamowanie (zapobie-
gający kolizjom przy małej prędkości)
[Przód] (SCBS F)4-209, System wspo-
magający hamowanie (zapobiegający
kolizjom przy małej prędkości) [Tył]
(SCBS R)4-216, System inteligentne-
go wspomagania hamowania
(SBS)4-221
Podczas jazdy
Zestaw liczników i wskaźników
4-54*Wybrane wersje.

Piktogram Wskaźnik Strona
*Lampka sygnalizacyjna wyłączenia systemu inteligentnego
wspomagania hamowania (SBS)/systemu wspomagającego ha-
mowanie (SCBS)
*1
Zaawansowany system wspomagający
hamowanie (A-SCBS)4-205, System
wspomagający hamowanie (zapobie-
gający kolizjom przy małej prędkości)
[Przód] (SCBS F)4-210, System wspo-
magający hamowanie (zapobiegający
kolizjom przy małej prędkości) [Tył]
(SCBS R)4-216, System inteligentne-
go wspomagania hamowania
(SBS)4-221
(Biała)
*Wskazanie dotyczące systemu wykrywającego znużenie kie-
rowcy (DAA)4-159
(Zielona)*Lampka sygnalizacyjna funkcji i-ELOOP 4-108
(Biała)
*Główne wskazanie tempomatu4-235
(Zielona)
*Wskazanie ustawienia tempomatu4-235
(Biała)
*Główne wskazanie regulowanego ogranicznika prędkości4-196
(Zielona)
*Wskazanie ustawienia regulowanego ogranicznika prędkości4-196
*1 Lampka ta włącza się, gdy włącznik zapłonu znajduje się w położeniu ON w ramach
sprawdzania obwodów, a następnie gaśnie kilka sekund później lub tuż po uruchomieniu
silnika. Jeżeli lampka ta nie włącza się lub pozostaje włączona, sprawdź samochód
w wyspecjalizowanym serwisie, zalecamy Autoryzowaną Stację Obsługi Mazdy.
*2 Lampka ta włącza się na stałe po włączeniu elektromechanicznego hamulca
postojowego.
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-55
