7–4
Si surge un problema
Neumático desinÀ ado
N e umático de repuesto y almacenamiento de herramientas
NOTA
Su vehículo podría estar equipado o no con un neumático de repuesto, un gato, una llave
<00470048000300570058004800550046004400560003004700480003005200550048004d004800570003005c0003005800510044000300450052004f005600440003004700480003004b00480055005500440050004c004800510057004400560011000300
33004400550044000300500069005600030047004800570044[lles, consulte a un técnico
autorizado Mazda.
El neumático de repuesto y las herramientas están almacenadas en los lugares indicados en
el diagrama.
(Con neumático de repuesto convencional) (Con neumático de repuesto temporario)Llave de tuercas de orejeta Palanca del gatoAro de remolque
(Tipo largo)Aro de remolque
(Tipo corto)
Neumático
de repuesto
Algunos modelos.
Bolsa de herramientas
Bolsa de herramientas
Destornillador
Llave
Destornillador
Llave Perno de sujeción del
neumático de repuesto
Palanca del gato
Llave de tuercas
de orejeta
Neumático
de repuesto Gato Perno de sujeción del neumático de repuesto
Gato
Aro de remolque
(Tipo largo) Aro de remolque
(Tipo corto)


7–5
Si surge un problema
Neumático desinÀ ado
Juego de reparación de neumático de emergencia
(Sin neumático de repuesto)
Llave de tuercas de orejeta Palanca del gato
Gato
Aro de remolque
(Tipo largo)
Aro de remolque (Tipo corto)
Algunos modelos.
Bolsa de
herramientas
Destornillador
Llave


7–6
Si surge un problema
Neumático desinÀ ado
(Con neumático de repuesto)
(Sin neumático de repuesto)
Llave de tuercas de orejeta Palanca del gato
Palanca del gatoAro de remolque
(Tipo largo)
Aro de remolque
(Tipo largo) Aro de remolque
(Tipo corto)
Aro de remolque
(Tipo corto)
Gato
Gato Neumático de
repuesto
Juego de reparación de
neumático de emergencia
Perno de sujeción del
neumático de repuesto
Bolsa de herramientas
Destornillador
Llave
Bolsa de herramientas
Destornillador
Llave
Llave de tuercas de orejeta
Algunos modelos.

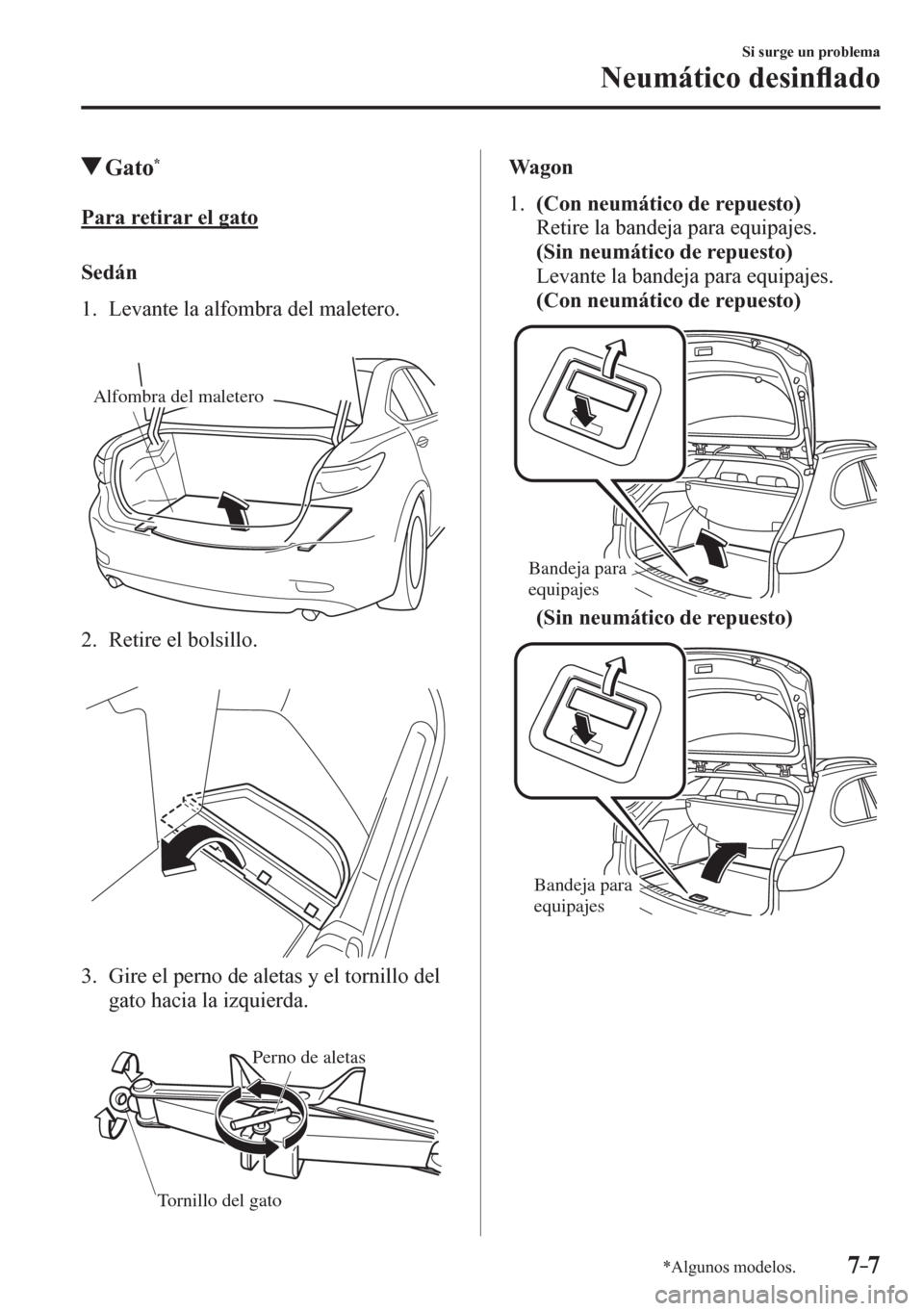

7–7
Si surge un problema
Neumático desinÀ ado
*Algunos modelos.
Gato *
P a r a r e t i r a r e l gato
S e d á n
1 . L e v a n t e l a a l f o m b r a d e l maletero.
Alfombra del maletero
2. Retire el bolsillo.
3. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.
Perno de aletas
Tornillo del gato
Wagon
1 . (Con neumático de repuesto)
Retire la bandeja para equipajes.
(Sin neumático de repuesto)
Levante la bandeja para equipajes.
(Con neumático de repuesto)
Bandeja para
equipajes
(Sin neumático de repuesto)
Bandeja para
equipajes

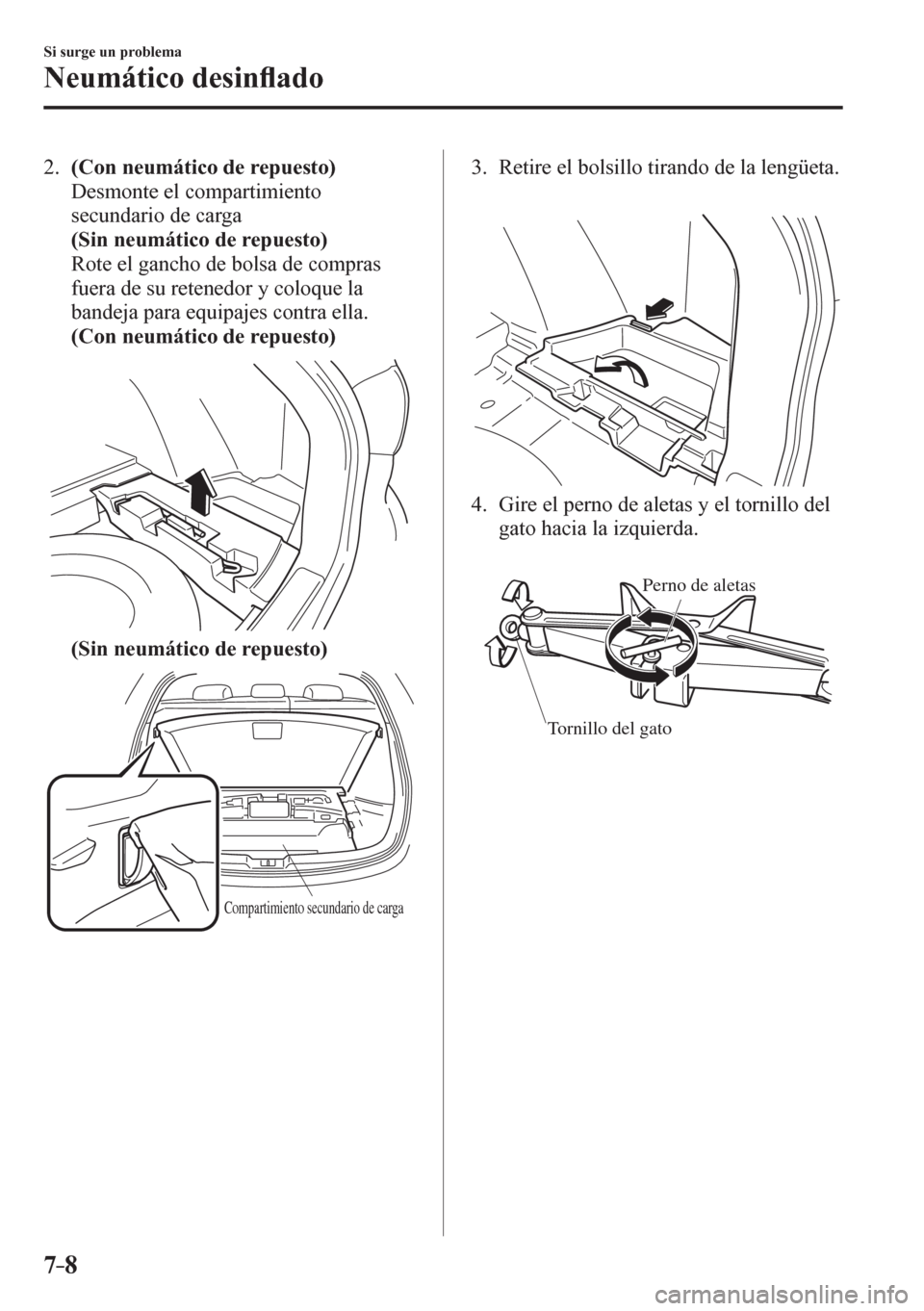

7–8
Si surge un problema
Neumático desinÀ ado
2 . (Con neumático de repuesto)
Desmonte el compartimiento
secundario de carga
(Sin neumático de repuesto)
Rote el gancho de bolsa de compras
fuera de su retenedor y coloque la
bandeja para equipajes contra ella.
(Con neumático de repuesto)
(Sin neumático de repuesto)
Compartimiento secundario de carga
3. Retire el bolsillo tirando de la lengüeta.
4. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.
Perno de aletas
Tornillo del gato

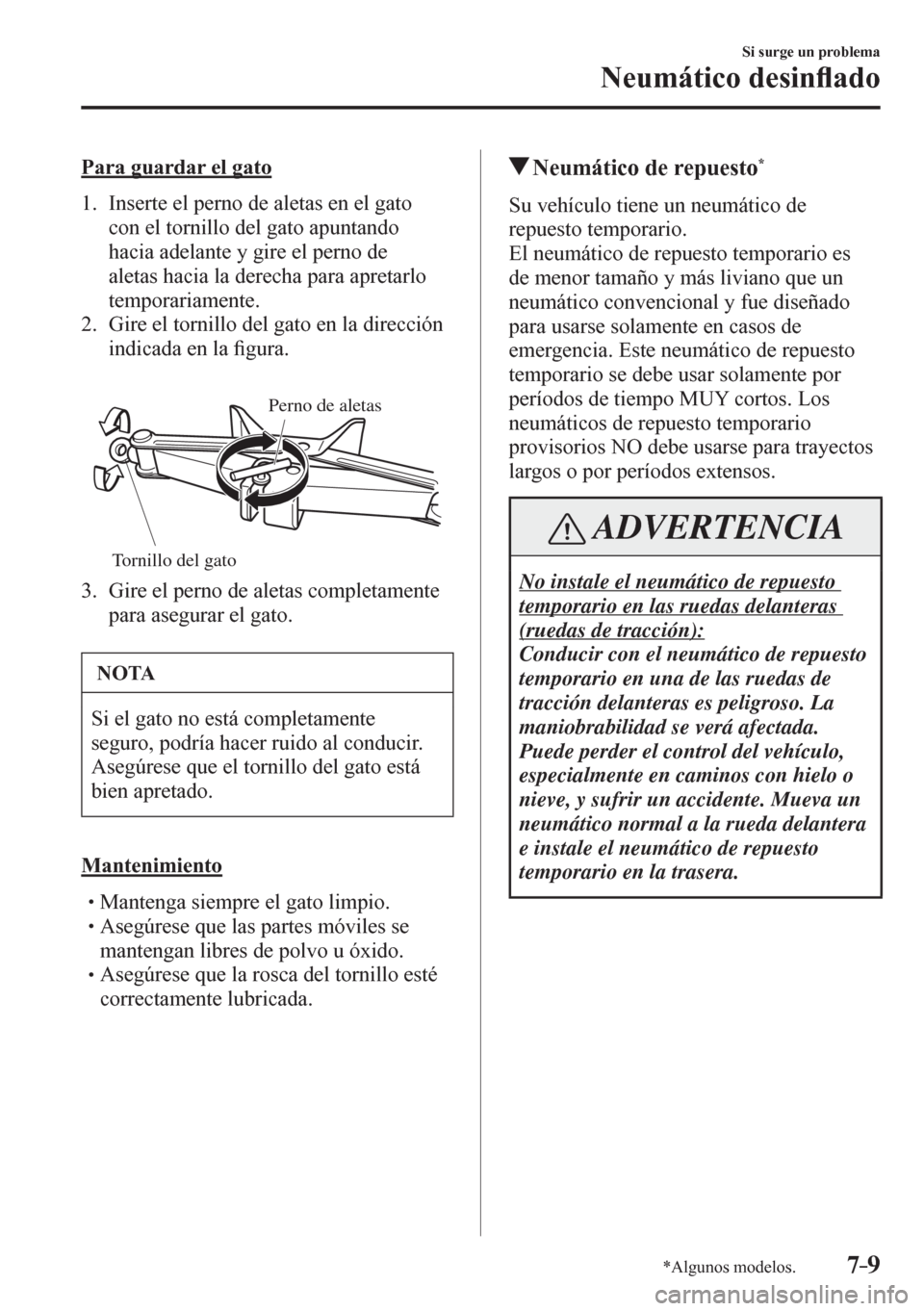

7–9
Si surge un problema
Neumático desinÀ ado
*Algunos modelos.
P a ra guardar el gato
1 . I n s e r t e e l p erno de aletas en el gato
con el tornillo del gato apuntando
hacia adelante y gire el perno de
aletas hacia la derecha para apretarlo
temporariamente.
2. Gire el tornillo del gato en la dirección
indicada en la ¿ gura.
Perno de aletas
Tornillo del gato
3. Gire el perno de aletas completamente
para asegurar el gato.
NOTA
Si el gato no está completamente
seguro, podría hacer ruido al conducir.
Asegúrese que el tornillo del gato está
bien apretado.
Mantenimiento





 Mantenga siempre el gato limpio.



 Asegúrese que las partes móviles se
mantengan libres de polvo u óxido.



 Asegúrese que la rosca del tornillo esté
correctamente lubricada.
Neumático de repuesto *
S u v e h í c u l o tiene un neumático de
repuesto temporario.
El neumático de repuesto temporario es
de menor tamaño y más liviano que un
neumático convencional y fue diseñado
para usarse solamente en casos de
emergencia. Este neumático de repuesto
temporario se debe usar solamente por
períodos de tiempo MUY cortos. Los
neumáticos de repuesto temporario
provisorios NO debe usarse para trayectos
largos o por períodos extensos.
ADVERTENCIA
No instale el neumático de repuesto
temporario en las ruedas delanteras
(ruedas de tracción):
Conducir con el neumático de repuesto
temporario en una de las ruedas de
tracción delanteras es peligroso. La
maniobrabilidad se verá afectada.
Puede perder el control del vehículo,
especialmente en caminos con hielo o
nieve, y sufrir un accidente. Mueva un
neumático normal a la rueda delantera
e instale el neumático de repuesto
temporario en la trasera.

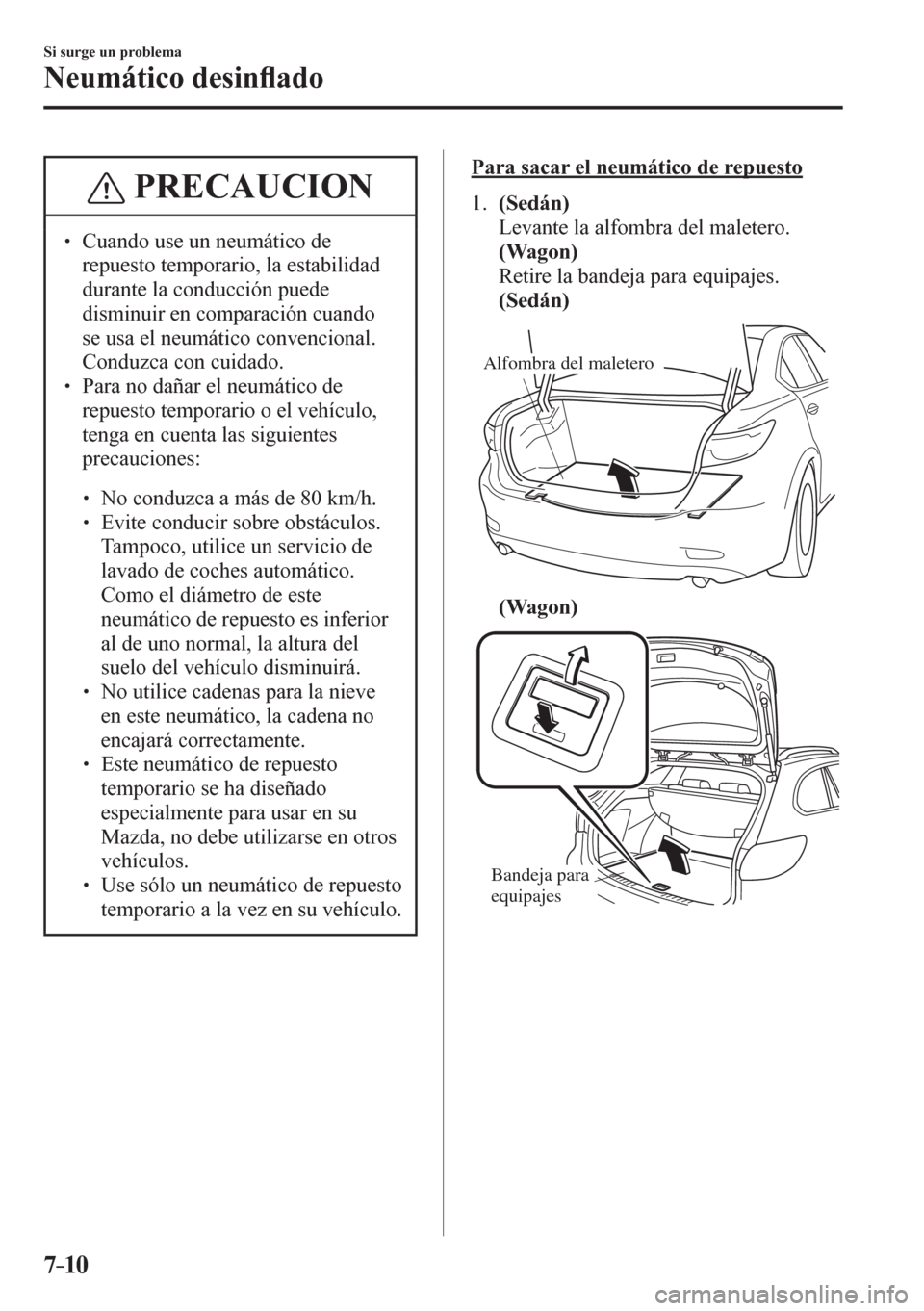

7–10
Si surge un problema
Neumático desinÀ ado
PRECAUCION

 Cuando use un neumático de
repuesto temporario, la estabilidad
durante la conducción puede
disminuir en comparación cuando
se usa el neumático convencional.
Conduzca con cuidado.
  Para no dañar el neumático de
repuesto temporario o el vehículo,
tenga en cuenta las siguientes
precauciones:



 No conduzca a más de 80 km/h.



 Evite conducir sobre obstáculos.
Tampoco, utilice un servicio de
lavado de coches automático.
Como el diámetro de este
neumático de repuesto es inferior
al de uno normal, la altura del
suelo del vehículo disminuirá.



 No utilice cadenas para la nieve
en este neumático, la cadena no
encajará correctamente.



 Este neumático de repuesto
temporario se ha diseñado
especialmente para usar en su
Mazda, no debe utilizarse en otros
vehículos.



 Use sólo un neumático de repuesto
temporario a la vez en su vehículo.
Para sacar el neumático de repuesto
1 . (Sedán)
Levante la alfombra del maletero.
(Wagon)
Retire la bandeja para equipajes.
(Sedán)
Alfombra del maletero
(Wagon)
Bandeja para
equipajes

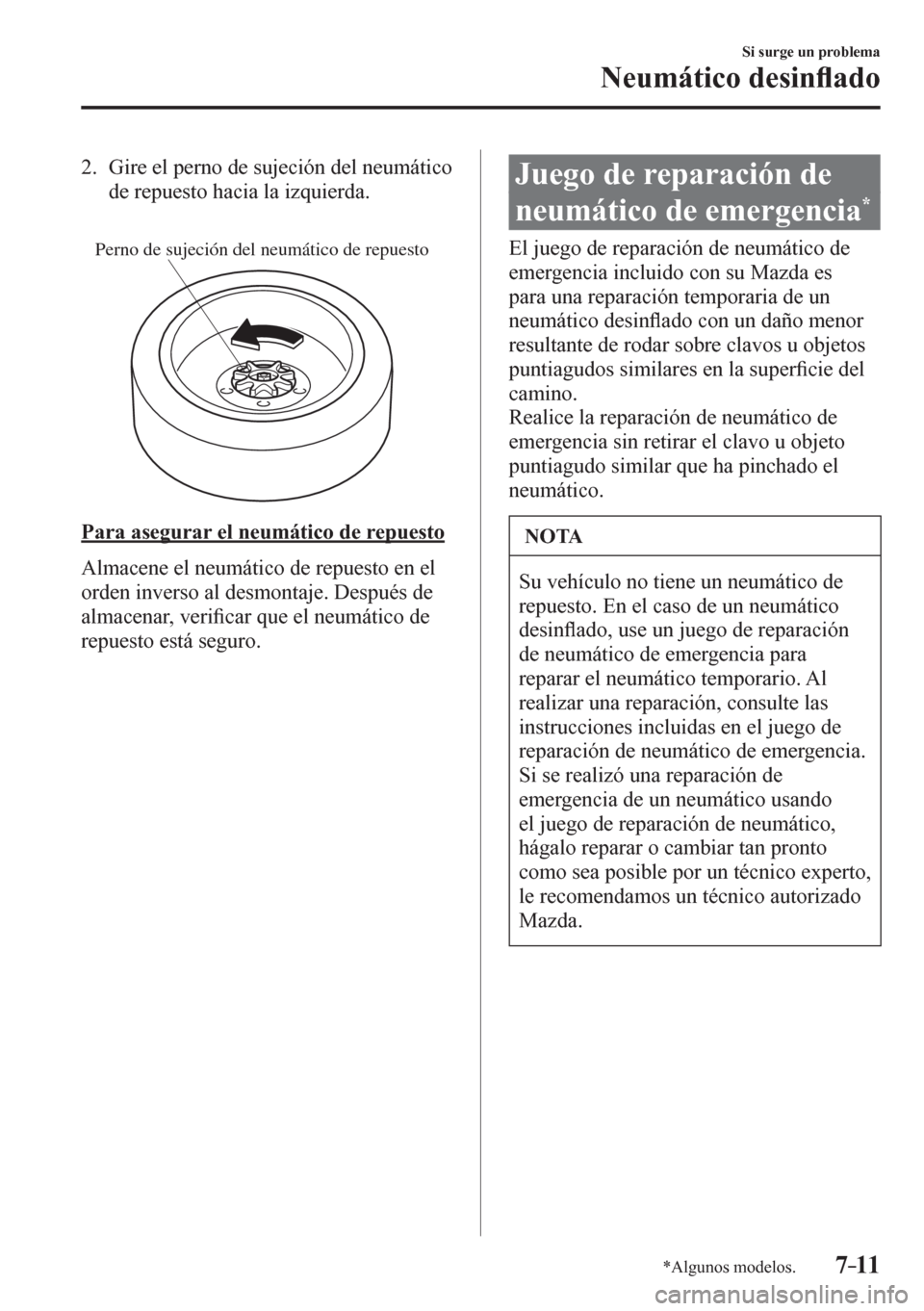

7–11
Si surge un problema
Neumático desinÀ ado
*Algunos modelos.
2. Gire el perno de sujeción del neumático
de repuesto hacia la izquierda.
Perno de sujeción del neumático de repuesto
P a ra asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, veri¿ car que el neumático de
repuesto está seguro.
Juego de reparación de
neumático de emergencia
*
E l j u e g o d e r e p a ración de neumático de
emergencia incluido con su Mazda es
para una reparación temporaria de un
neumático desinÀ ado con un daño menor
resultante de rodar sobre clavos u objetos
puntiagudos similares en la super¿ cie del
camino.
Realice la reparación de neumático de
emergencia sin retirar el clavo u objeto
puntiagudo similar que ha pinchado el
neumático.
NOTA
Su vehículo no tiene un neumático de
repuesto. En el caso de un neumático
desinÀ ado, use un juego de reparación
de neumático de emergencia para
reparar el neumático temporario. Al
realizar una reparación, consulte las
instrucciones incluidas en el juego de
reparación de neumático de emergencia.
Si se realizó una reparación de
emergencia de un neumático usando
el juego de reparación de neumático,
hágalo reparar o cambiar tan pronto
como sea posible por un técnico experto,
le recomendamos un técnico autorizado
Mazda.

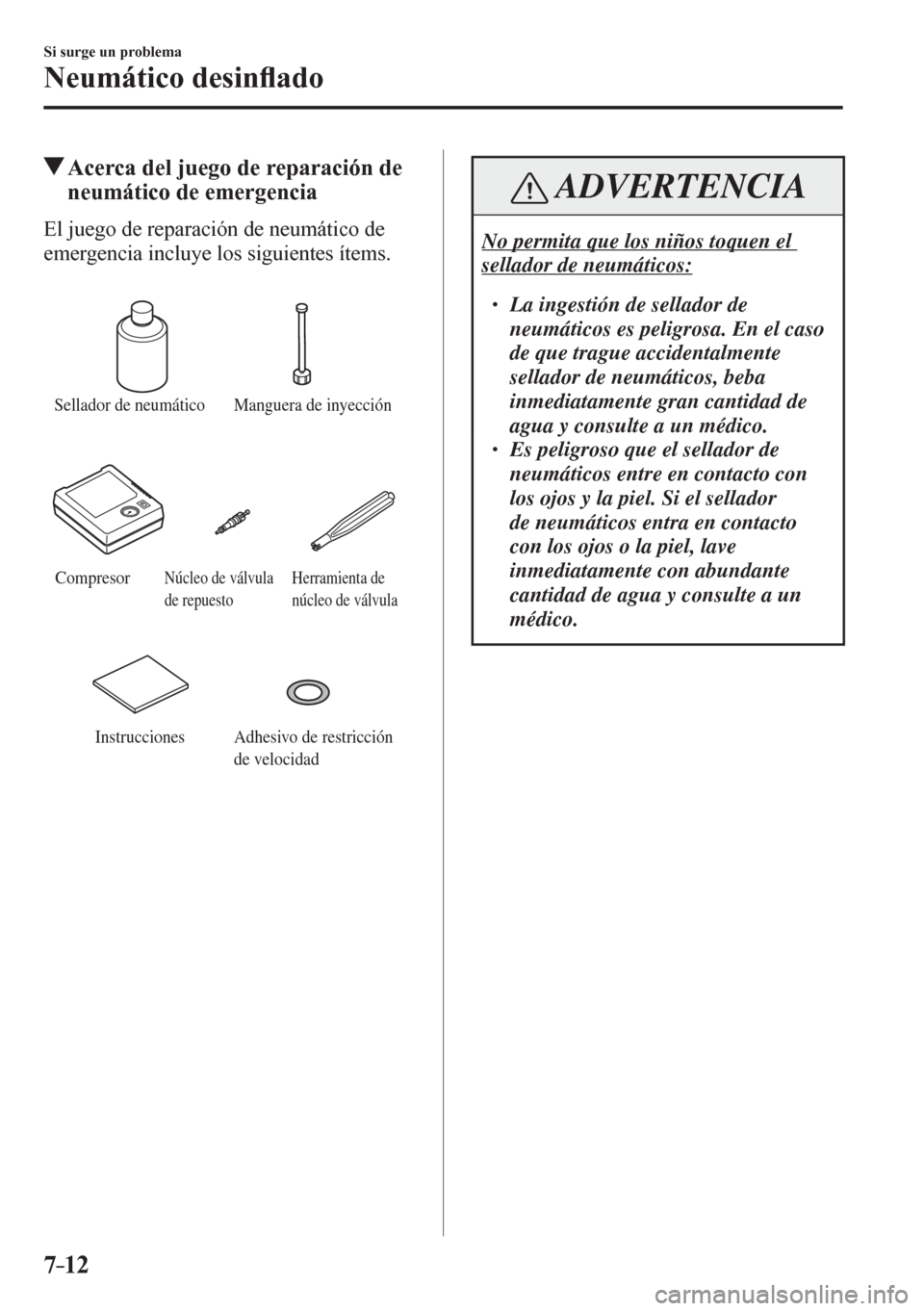

7–12
Si surge un problema
Neumático desinÀ ado
Acerca del juego de reparación de
neumático de emergencia
E l j u e g o d e r e p a ración de neumático de
emergencia incluye los siguientes ítems.
Sellador de neumático Manguera de inyección
Compresor
Herramienta de
núcleo de válvula Núcleo de válvula
de repuesto
Adhesivo de restricción
de velocidad Instrucciones
ADVERTENCIA
No permita que los niños toquen el
sellador de neumáticos:

 La ingestión de sellador de
neumáticos es peligrosa. En el caso
de que trague accidentalmente
sellador de neumáticos, beba
inmediatamente gran cantidad de
agua y consulte a un médico.
  Es peligroso que el sellador de
neumáticos entre en contacto con
los ojos y la piel. Si el sellador
de neumáticos entra en contacto
con los ojos o la piel, lave
inmediatamente con abundante
cantidad de agua y consulte a un
médico.

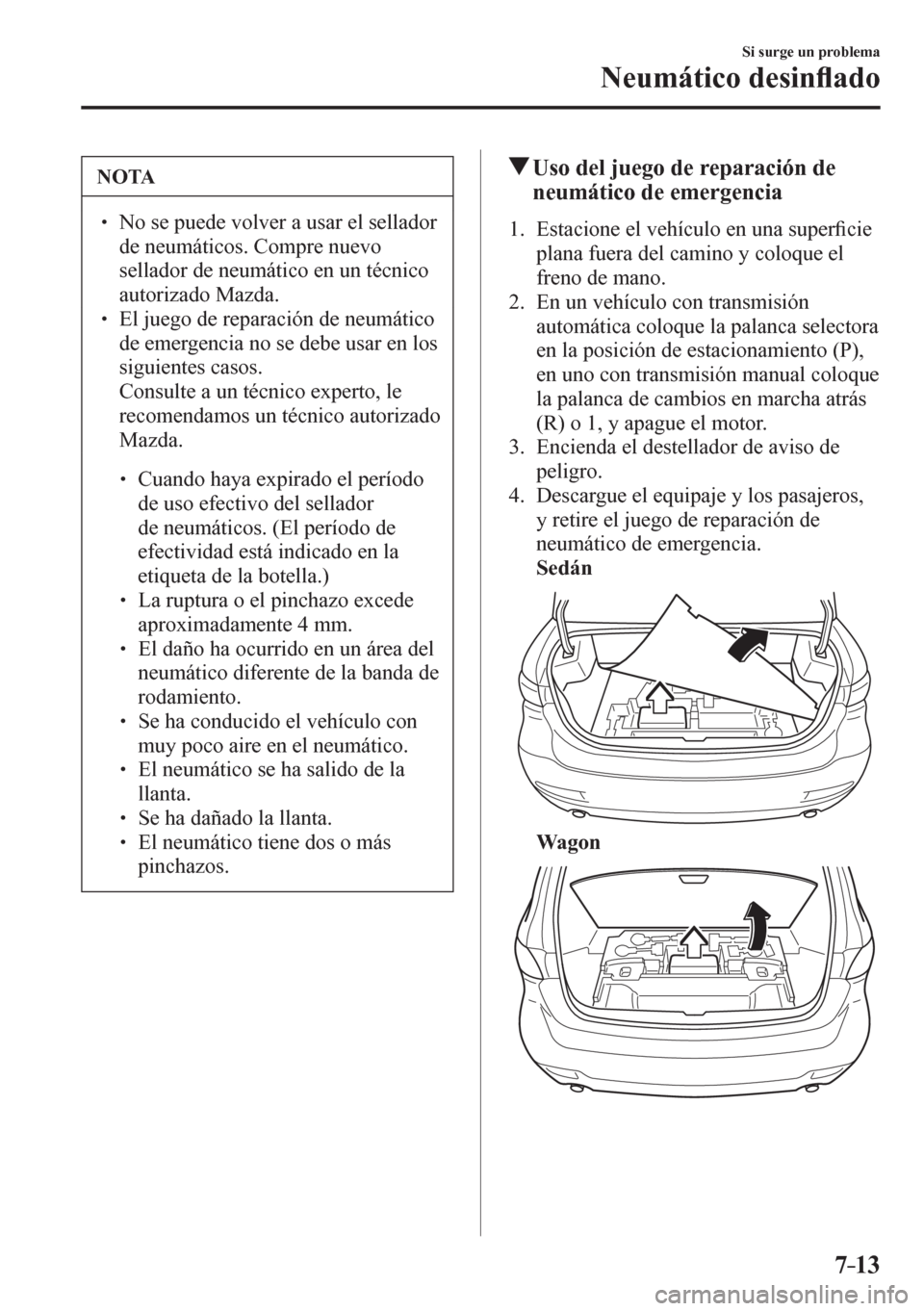

7–13
Si surge un problema
Neumático desinÀ ado
NOTA

 No se puede volver a usar el sellador
de neumáticos. Compre nuevo
sellador de neumático en un técnico
autorizado Mazda.
  El juego de reparación de neumático
de emergencia no se debe usar en los
siguientes casos.
 Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.



 Cuando haya expirado el período
de uso efectivo del sellador
de neumáticos. (El período de
efectividad está indicado en la
etiqueta de la botella.)



 La ruptura o el pinchazo excede
aproximadamente 4 mm.



 El daño ha ocurrido en un área del
neumático diferente de la banda de
rodamiento.



 Se ha conducido el vehículo con
muy poco aire en el neumático.



 El neumático se ha salido de la
llanta.



 Se ha dañado la llanta.



 El neumático tiene dos o más
pinchazos.
Uso del juego de reparación de
neumático de emergencia
1 . E stacione el vehículo en una super¿ cie
plana fuera del camino y coloque el
freno de mano.
2. En un vehículo con transmisión
automática coloque la palanca selectora
en la posición de estacionamiento (P),
en uno con transmisión manual coloque
la palanca de cambios en marcha atrás
(R) o 1, y apague el motor.
3. Encienda el destellador de aviso de
peligro.
4. Descargue el equipaje y los pasajeros,
y retire el juego de reparación de
neumático de emergencia.
Sedán
Wagon
