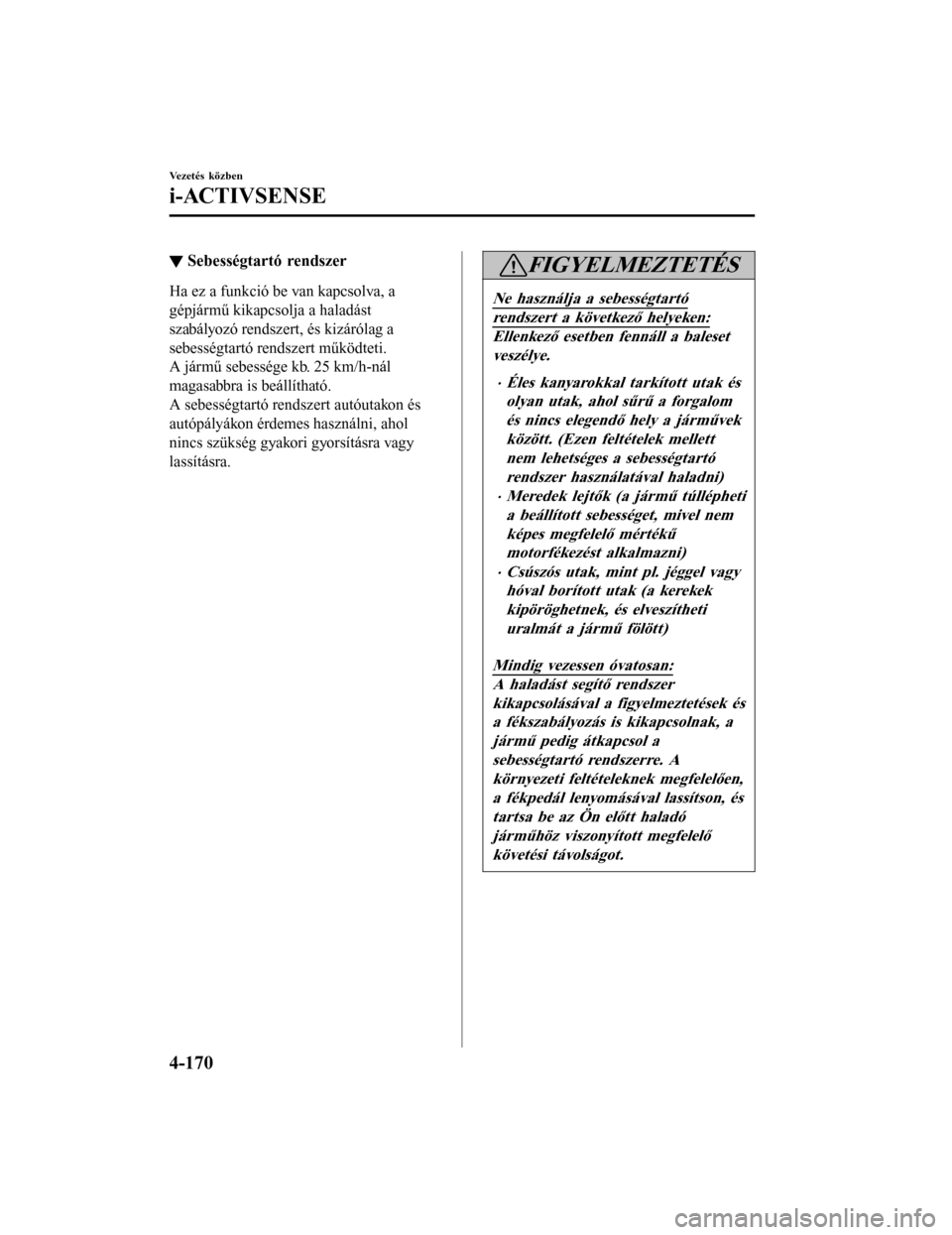

▼Sebességtartó rendszer
Ha ez a funkció be van kapcsolva, a
gépjármű kikapcsolja a haladást
szabályozó rendszert, és kizárólag a
sebességtartó rendszert működteti.
A jármű sebessége kb. 25 km/h-nál
magasabbra is beállítható.
A sebességtartó rendszert autóutakon és
autópályákon érdemes használni, ahol
nincs szükség gyakori gyorsításra vagy
lassításra.
FIGYELMEZTETÉS
Ne használja a sebességtartó
rendszert a következő helyeken:
Ellenkező esetben
fennáll a baleset
veszélye.
•Éles kanyarokkal tarkított utak és olyan utak, ahol sűrű a forgalom
és nincs elegendő hely a járművekközött. (Ezen feltételek mellettnem lehetséges a sebességtartó
rendszer használatával haladni)
•Meredek lejtők (a jármű túlléphetia beállított sebességet, mivel nemképes megfelelő mértékűmotorfékezést alkalmazni)
•Csúszós utak, mint pl. jéggel vagyhóval borított utak (a kerekek
kipöröghetnek, és elveszíthetiuralmát a jármű fölött)
Mindig vezessen óvatosan:
A haladást segítő rendszer kikapcsolásával a figyelmeztetések ésa fékszabályozás is kikapcsolnak, a
jármű pedig átkapcsol asebességtartó rendszerre. A
környezeti feltételeknek megfelelően,a fékpedál lenyomásával lassítson, éstartsa be az Ön előtt haladó
járműhöz viszonyított megfelelőkövetési távolságot.
Vezetés közben
i-ACTIVSENSE
4-170 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 332 of 782

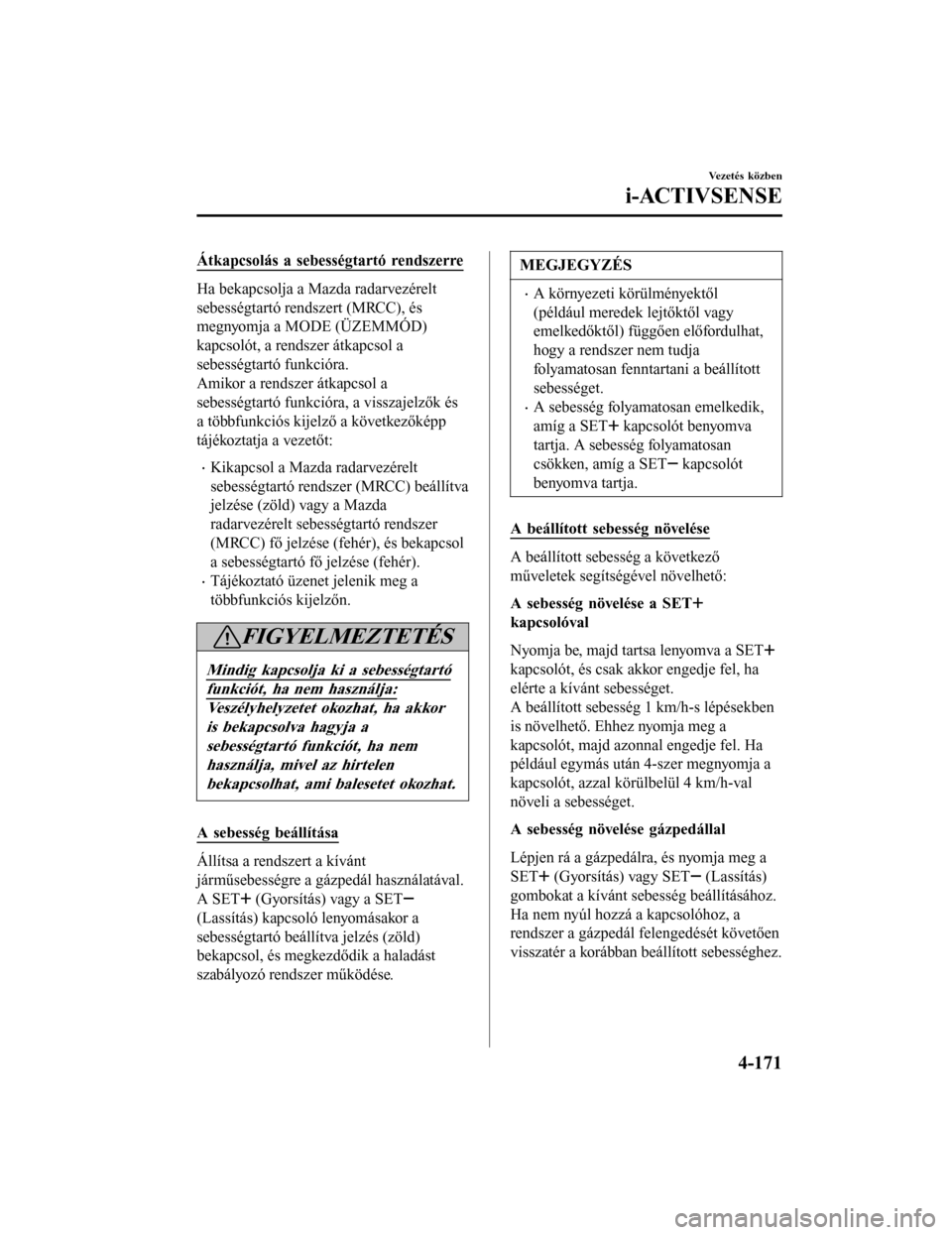

Átkapcsolás a sebességtartó rendszerre
Ha bekapcsolja a Mazda radarvezérelt
sebességtartó rendszert (MRCC), és
megnyomja a MODE (ÜZEMMÓD)
kapcsolót, a rendszer átkapcsol a
sebességtartó funkcióra.
Amikor a rendszer átkapcsol a
sebességtartó funkcióra, a visszajelzők és
a többfunkciós kijelző a következőképp
tájékoztatja a vezetőt:
•Kikapcsol a Mazda radarvezérelt
sebességtartó rendszer (MRCC) beállítva
jelzése (zöld) vagy a Mazda
radarvezérelt sebességtartó rendszer
(MRCC) fő jelzése (fehér), és bekapcsol
a sebességtartó fő jelzése (fehér).
•Tájékoztató üzenet jelenik meg a
többfunkciós kijelzőn.
FIGYELMEZTETÉS
Mindig kapcsolja ki a sebességtartó
funkciót, ha nem használja:
Veszélyhelyzetet okozhat, ha akkoris bekapcsolva hagyja a
sebességtartó funkciót, ha nemhasználja, mivel az hirtelen
bekapcsolhat, ami balesetet okozhat.
A sebesség beállítása
Állítsa a rendszert a kívánt
járműsebességre a gázpedál használatával.
A SET
(Gyorsítás) vagy a SET
(Lassítás) kapcsoló lenyomásakor a
sebességtartó beállítva jelzés (zöld)
bekapcsol, és megkezdődik a haladást
szabályozó rendszer működése.
MEGJEGYZÉS
•A környezeti körülményektől
(például meredek lejtőktől vagy
emelkedőktől) függően előfordulhat,
hogy a rendszer nem tudja
folyamatosan fenntartani a beállított
sebességet.
•A sebesség folyamatosan emelkedik,
amíg a SET
kapcsolót benyomva
tartja. A sebesség folyamatosan
csökken, amíg a SET
kapcsolót
benyomva tartja.
A beállított sebesség növelése
A beállított sebesség a következő
műveletek segítségével növelhető:
A sebesség növelése a SET
kapcsolóval
Nyomja be, majd tartsa lenyomva a SET
kapcsolót, és csak akkor engedje fel, ha
elérte a kívánt sebességet.
A beállított sebesség 1 km/h-s lépésekben
is növelhető. Ehhez nyomja meg a
kapcsolót, majd azonnal engedje fel. Ha
például egymás után 4-szer megnyomja a
kapcsolót, azzal körülbelül 4 km/h-val
növeli a sebességet.
A sebesség növelése gázpedállal
Lépjen rá a gázpedálra, és nyomja meg a
SET
(Gyorsítás) vagy SET (Lassítás)
gombokat a kívánt sebesség beállításához.
Ha nem nyúl hozzá a kapcsolóhoz, a
rendszer a gázpedál felengedését követően
visszatér a korábban beállított sebességhez.
Vezetés közben
i-ACTIVSENSE
4-171 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 333 of 782

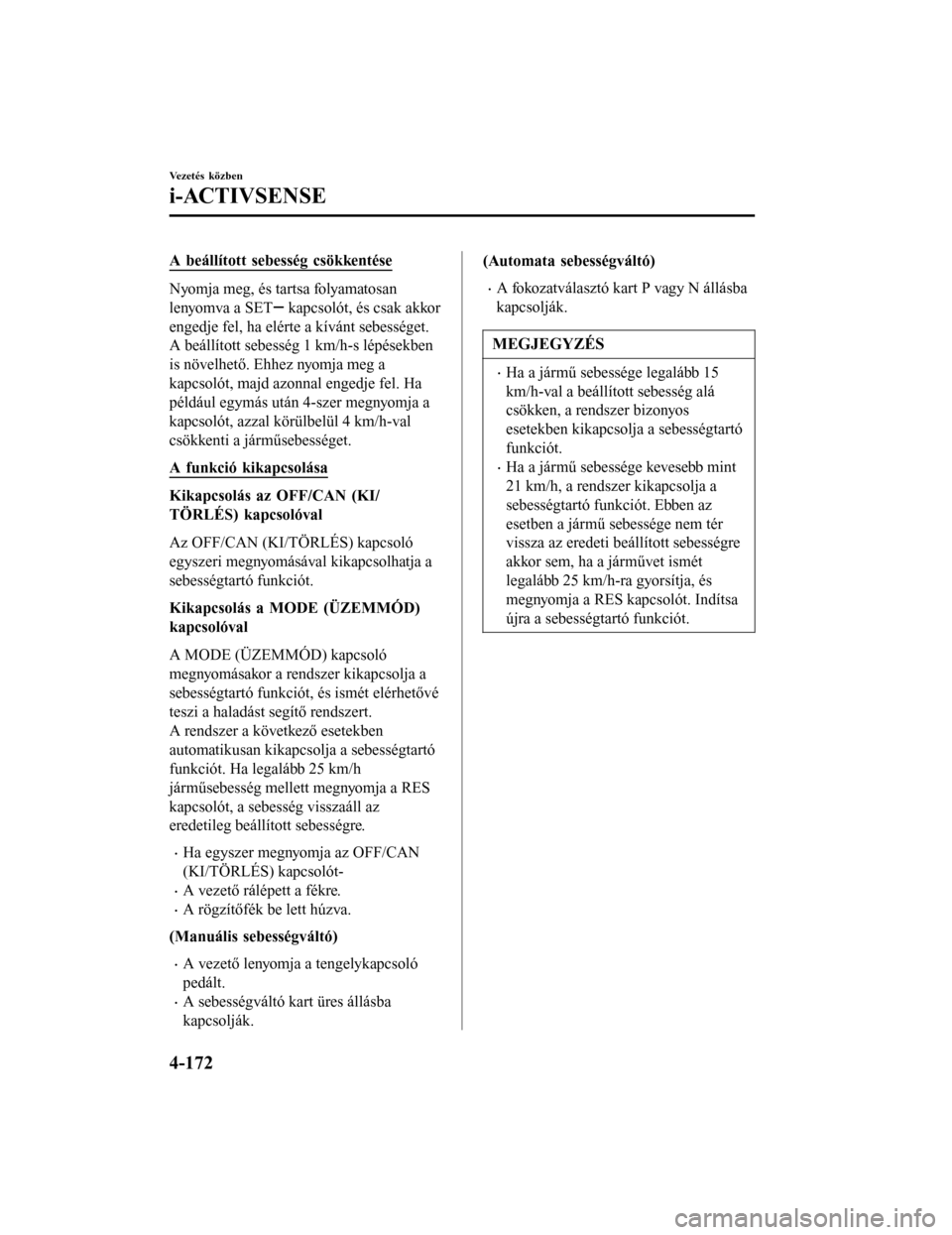

A beállított sebesség csökkentése
Nyomja meg, és tartsa folyamatosan
lenyomva a SET
kapcsolót, és csak akkor
engedje fel, ha elérte a kívánt sebességet.
A beállított sebesség 1 km/h-s lépésekben
is növelhető. Ehhez nyomja meg a
kapcsolót, majd azonnal engedje fel. Ha
például egymás után 4-szer megnyomja a
kapcsolót, azzal körülbelül 4 km/h-val
csökkenti a járműsebességet.
A funkció kikapcsolása
Kikapcsolás az OFF/CAN (KI/
TÖRLÉS) kapcsolóval
Az OFF/CAN (KI/TÖRLÉS) kapcsoló
egyszeri megnyomásával kikapcsolhatja a
sebességtartó funkciót.
Kikapcsolás a MODE (ÜZEMMÓD)
kapcsolóval
A MODE (ÜZEMMÓD) kapcsoló
megnyomásakor a rendszer kikapcsolja a
sebességtartó funkciót, és ismét elérhetővé
teszi a haladást segítő rendszert.
A rendszer a következő esetekben
automatikusan kikapcsolja a sebességtartó
funkciót. Ha legalább 25 km/h
járműsebesség mellett megnyomja a RES
kapcsolót, a sebesség visszaáll az
eredetileg beállított sebességre.
•Ha egyszer megnyomja az OFF/CAN
(KI/TÖRLÉS) kapcsolót-
•A vezető rálépett a fékre.
•A rögzítőfék be lett húzva.
(Manuális sebességváltó)
•A vezető lenyomja a tengelykapcsoló
pedált.
•A sebességváltó kart üres állásba
kapcsolják.
(Automata sebességváltó)
•A fokozatválasztó kart P vagy N állásba
kapcsolják.
MEGJEGYZÉS
•Ha a jármű sebessége legalább 15
km/h-val a beállított sebesség alá
csökken, a rendszer bizonyos
esetekben kikapcsolja a sebességtartó
funkciót.
•Ha a jármű sebessége kevesebb mint
21 km/h, a rendszer kikapcsolja a
sebességtartó funkciót. Ebben az
esetben a jármű sebessége nem tér
vissza az eredeti beállított sebességre
akkor sem, ha a járművet ismét
legalább 25 km/h-ra gyorsítja, és
megnyomja a RES kapcsolót. Indítsa
újra a sebességtartó funkciót.
Vezetés közben
i-ACTIVSENSE
4-172 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 334 of 782

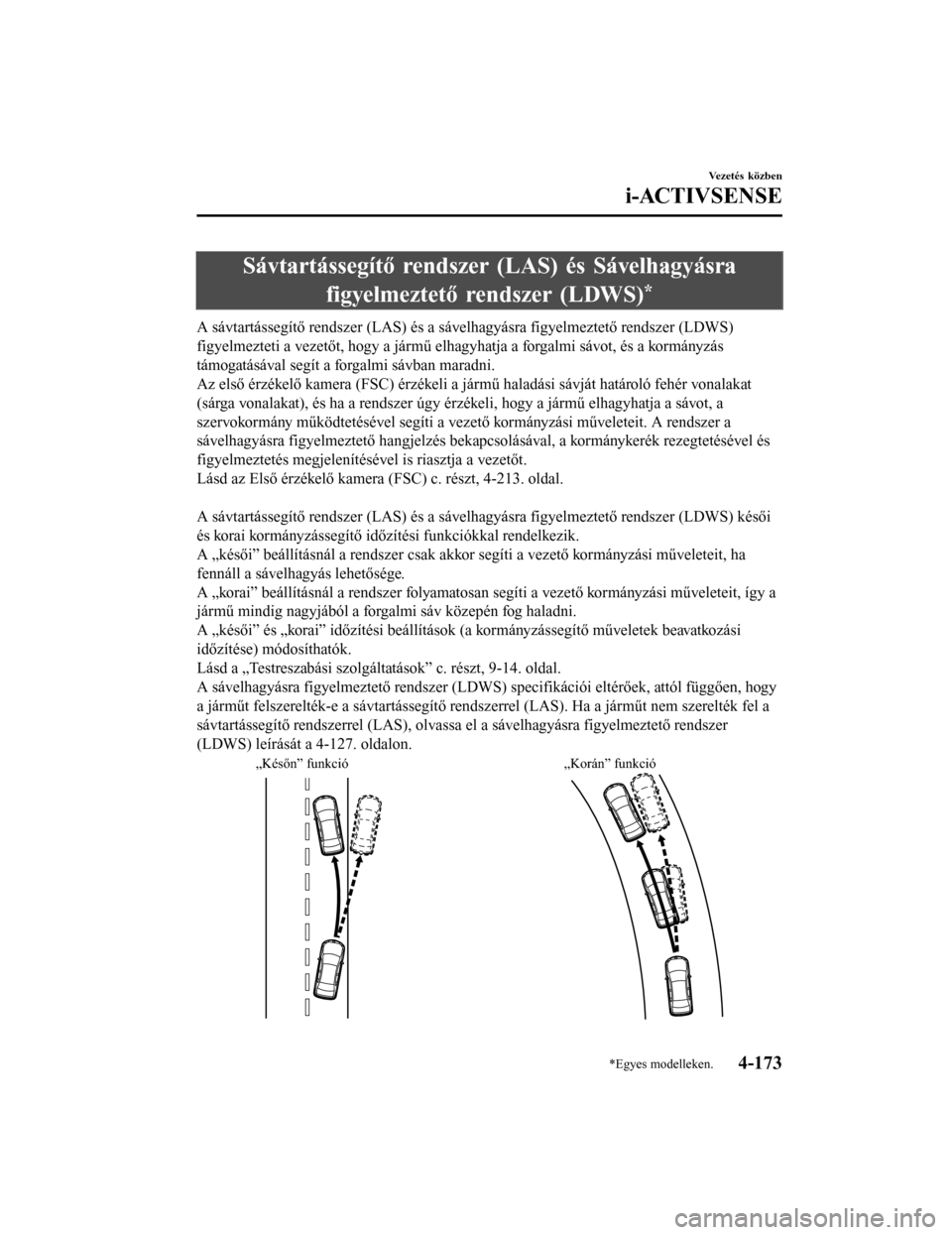

Sávtartássegítő rendszer (LAS) és Sávelhagyásrafigyelmeztető rendszer (LDWS)
*
A sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer (LDWS)
figyelmezteti a vezetőt, hogy a jármű elhagyhatja a forgalmi sávot, és a kormányzás
támogatásával segít a forgalmi sávban maradni.
Az első érzékelő kamera (FSC) érzékeli a jármű haladási sávját határoló fehér vonalakat
(sárga vonalakat), és ha a rendszer úgy érzékeli, hogy a jármű elhagyhatja a sávot, a
szervokormány működtetésével segíti a vezető kormányzási műveleteit. A rendszer a
sávelhagyásra figyelmeztető hangjelzés bekapcsolásával, a kormánykerék rezegtetésével és
figyelmeztetés megjelenítésével is riasztja a vezetőt.
Lásd az Első érzékelő kamera (FSC) c. részt, 4-213. oldal.
A sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer (LDWS) késői
és korai kormányzássegítő időzítési funkciókkal rendelkezik.
A „késői” beállításnál a rendszer csak akkor segíti a vezető kormányzási műveleteit, ha
fennáll a sávelhagyás lehetősége.
A „korai” beállításnál a rendszer folyamatosan segíti a vezető kormányzási műveleteit, így a
jármű mindig nagyjából a forgalmi sáv közepén fog haladni.
A „késői” és „korai” időzítési beállítások (a kormányzássegítő műveletek beavatkozási
időzítése) módosíthatók.
Lásd a „Testreszabási szolgáltatások” c. részt, 9-14. oldal.
A sávelhagyásra figyelmeztető rendszer (LDWS) specifikációi eltérőek, attól függően, hogy
a járműt felszerelték-e a sávtartássegítő rendszerrel (LAS). Ha a járműt nem szerelték fel a
sávtartássegítő rendszerrel (LAS), olvassa el a sávelhagyásra figyelmeztető rendszer
(LDWS) leírását a 4-127. oldalon.
„Későn” funkció „Korán” funkció
Vezetés közben
i-ACTIVSENSE
*Egyes modelleken.4-173 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 335 of 782

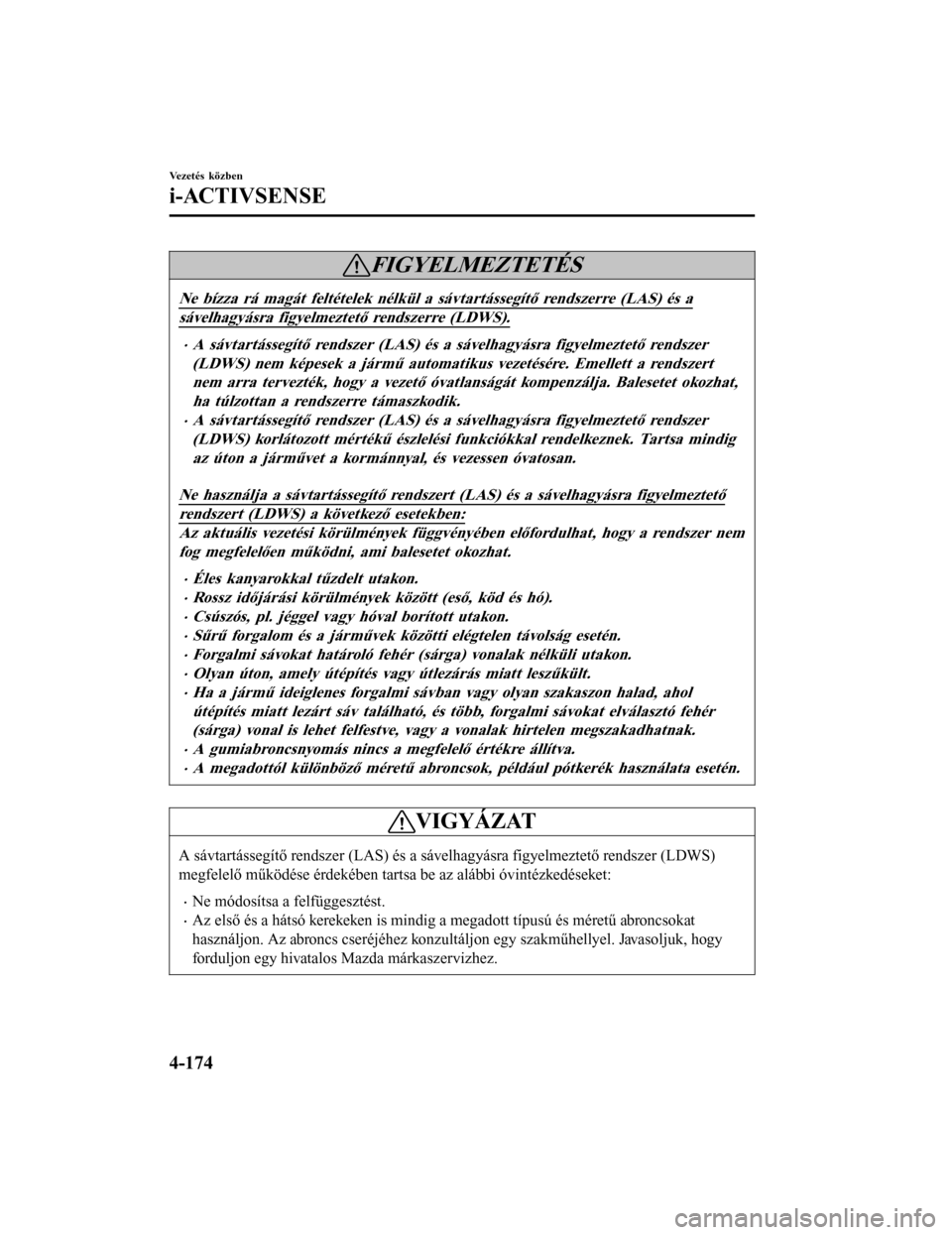

FIGYELMEZTETÉS
Ne bízza rá magát feltételek nélkül a sávtartássegítő rendszerre (LAS) és a
sávelhagyásra figyelmeztető rendszerre (LDWS).
•A sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer
(LDWS) nem képesek a jármű automati kus vezetésére. Emellett a rendszert
nem arra tervezték, hogy a vezető óvatlanságát kompenzálja. Balesetet okozhat, ha túlzottan a rendszerre támaszkodik.
•A sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer
(LDWS) korlátozott mértékű észlelési funkciókkal rendelkeznek. Tartsa mindigaz úton a járművet a kormánnyal, és vezessen óvatosan.
Ne használja a sávt artássegítő rendszert (LAS) és a sávelhagyásra figyelmeztető
rendszert (LDWS) a következő esetekben:
Az aktuális vezetési körülmények függvényében előfordulhat, hogy a rendszer nem
fog megfelelően működni, ami balesetet okozhat.
•Éles kanyarokkal tűzdelt utakon.
•Rossz időjárási körülmények között (eső, köd és hó).
•Csúszós, pl. jéggel vagy hóval borított utakon.
•Sűrű forgalom és a járművek közötti elégtelen távolság esetén.
•Forgalmi sávokat határoló fehér (sárga) vonalak nélküli utakon.
•Olyan úton, amely útépítés va gy útlezárás miatt leszűkült.
•Ha a jármű ideiglenes forgalmi sávban vagy olyan szakaszon halad, ahol
útépítés miatt lezárt sáv található, és több, forgalmi sávokat elválasztó fehér(sárga) vonal is lehet felfestve, vagy a vonalak hirtelen megszakadhatnak.
•A gumiabroncsnyomás nincs a megfelelő értékre állítva.
•A megadottól különböző méretű abroncsok, például pótkerék használata esetén.
VIGYÁZAT
A sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer (LDWS)
megfelelő működése érdekében tartsa be az alábbi óvintézkedéseket:
•Ne módosítsa a felfüggesztést.
•Az első és a hátsó kerekeken is mindig a megadott típusú és méretű abroncsokat
használjon. Az abroncs cseréjéhez konzultáljon egy szakműhellyel. Javasoljuk, hogy
forduljon egy hivatalos Mazda márkaszervizhez.
Vezetés közben
i-ACTIVSENSE
4-174 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 336 of 782

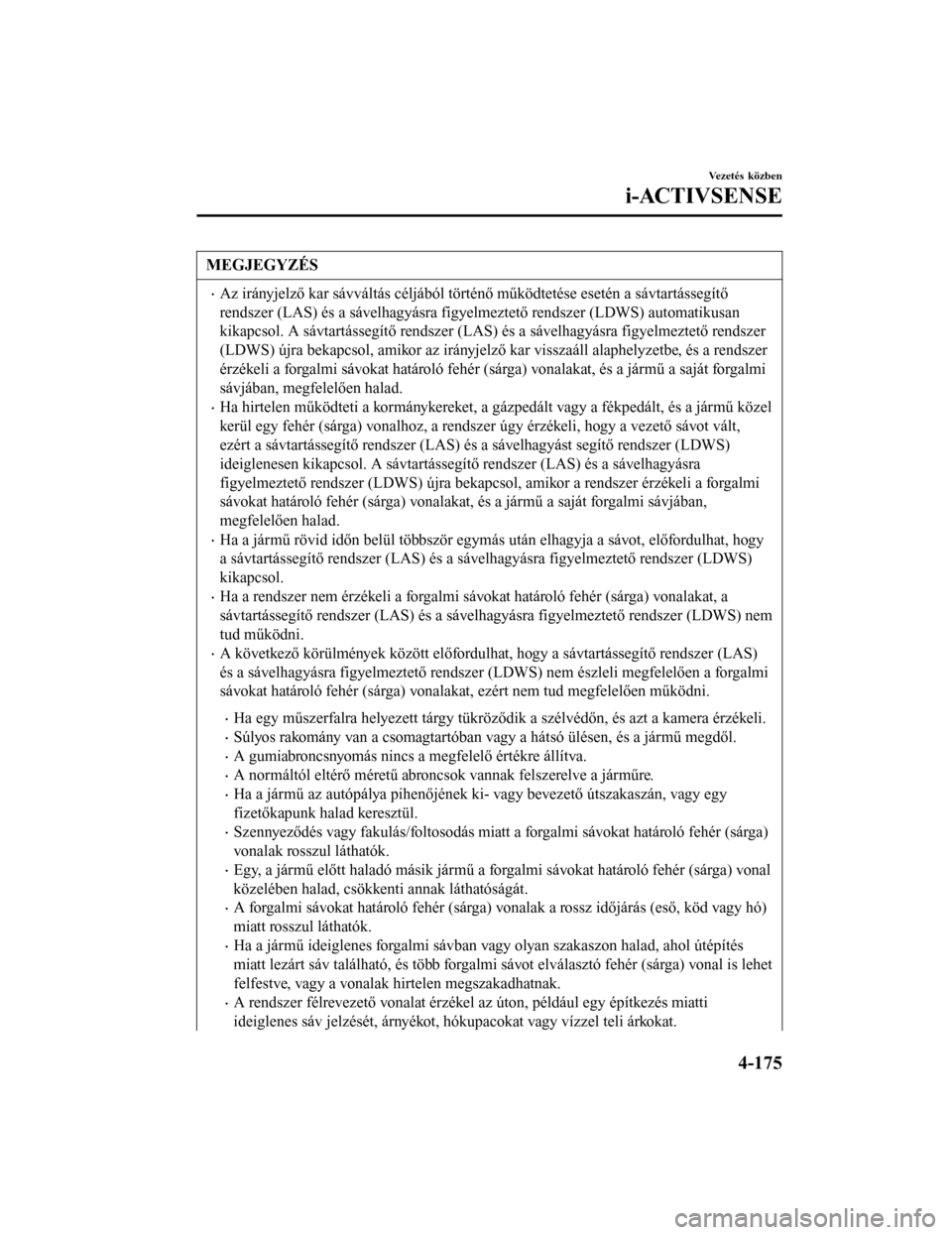

MEGJEGYZÉS
•Az irányjelző kar sávváltás céljából történő működtetése esetén a sávtartássegítő
rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer (LDWS) automatikusan
kikapcsol. A sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer
(LDWS) újra bekapcsol, amikor az irányjelző kar visszaáll alaphelyzetbe, és a rendszer
érzékeli a forgalmi sávokat határoló fehér (sárga) vonalakat, és a jármű a saját forgalmi
sávjában, megfelelően halad.
•Ha hirtelen működteti a kormánykereket, a gázpedált vagy a fékpedált, és a jármű közel
kerül egy fehér (sárga) vonalhoz, a rendszer úgy érzékeli, hogy a vezető sávot vált,
ezért a sávtartássegítő rendszer (LAS) és a sávelhagyást segítő rendszer (LDWS)
ideiglenesen kikapcsol. A sávtartássegítő rendszer (LAS) és a sávelhagyásra
figyelmeztető rendszer (LDWS) újra bekapcsol, amikor a rendszer érzékeli a forgalmi
sávokat határoló fehér (sárga) vonalakat, és a jármű a saját forgalmi sávjában,
megfelelően halad.
•Ha a jármű rövid időn belül többször egymás után elhagyja a sávot, előfordulhat, hogy
a sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer (LDWS)
kikapcsol.
•Ha a rendszer nem érzékeli a forgalmi sávokat határoló fehér (sárga) vonalakat, a
sávtartássegítő rendszer (LAS) és a sávelhagyásra figyelmeztető rendszer (LDWS) nem
tud működni.
•A következő körülmények között előfordulhat, hogy a sávtartássegítő rendszer (LAS)
és a sávelhagyásra figyelmeztető rendszer (LDWS) nem észleli megfelelően a forgalmi
sávokat határoló fehér (sárga) vonala kat, ezért nem tud megfelelően működni.
•Ha egy műszerfalra helyezett tárgy tükröződik a szélvédőn, és azt a kamera érzékeli.
•Súlyos rakomány van a csomagtartóban vagy a hátsó ülésen, és a jármű megdől.
•A gumiabroncsnyomás nincs a megfelelő értékre állítva.
•A normáltól eltérő méretű abroncsok vannak felszerelve a járműre.
•Ha a jármű az autópálya pihenőjének ki- vagy bevezető útszakaszán, vagy egy
fizetőkapunk halad keresztül.
•Szennyeződés vagy fakulás/foltosodás miatt a forgalmi sávokat határoló fehér (sárga)
vonalak rosszul láthatók.
•Egy, a jármű előtt haladó másik jármű a forgalmi sávokat határoló fehér (sárga) vonal
közelében halad, csökkenti annak láthatóságát.
•A forgalmi sávokat határoló fehér (sárga) vonalak a rossz időjárás (eső, köd vagy hó)
miatt rosszul láthatók.
•Ha a jármű ideiglenes forgalmi sávban vagy olyan szakaszon halad, ahol útépítés
miatt lezárt sáv található, és több forgalmi sávot elválasztó fehér (sárga) vonal is lehet
felfestve, vagy a vonalak hirtelen megszakadhatnak.
•A rendszer félrevezető vonalat érzékel az úton, például egy építkezés miatti
ideiglenes sáv jelzését, árnyékot, hókupacokat vagy vízzel teli árkokat.
Vezetés közben
i-ACTIVSENSE
4-175 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 337 of 782
•A környezet fényereje hirtelen megváltozik, például egy alagút elhagyásakor.
•A fényszóró világítása annak elkoszolódása vagy az optikai tengely eltérése miatt
rosszabbá válik.
•A szélvédő szennyezett vagy párás.
•A szélvédő, a kamera párás (vízcseppek vannak rajta).
•Fény verődik vissza az út felületéről.
•Az útfelület eső után nedves és csillog, vagy pocsolyák vannak az úton.
•Egy, a forgalmi sávokat határoló fehér (sárga) vonalakkal párhuzamos védőkorlát
árnyéka vetül az útra.
•A forgalmi sáv túl keskeny (szélessége kevesebb kb. 2,5 m-nél) vagy túl széles
(szélessége meghaladja a kb. 4,5 m-t).
•Éles kanyarokkal tűzdelt utakon.
•Az út túlságosan egyenetlen.
•A jármű rázkódik egy bukkanón való áthaladás miatt.
•Két vagy több forgalmi sávokat határoló fehér (sárga) vonal van egymás mellett.
•Több útburkolati jel vagy sávjelölés van az úton, pl. egy kereszteződés közelében.
Vezetés közben
i-ACTIVSENSE
4-176Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 338 of 782

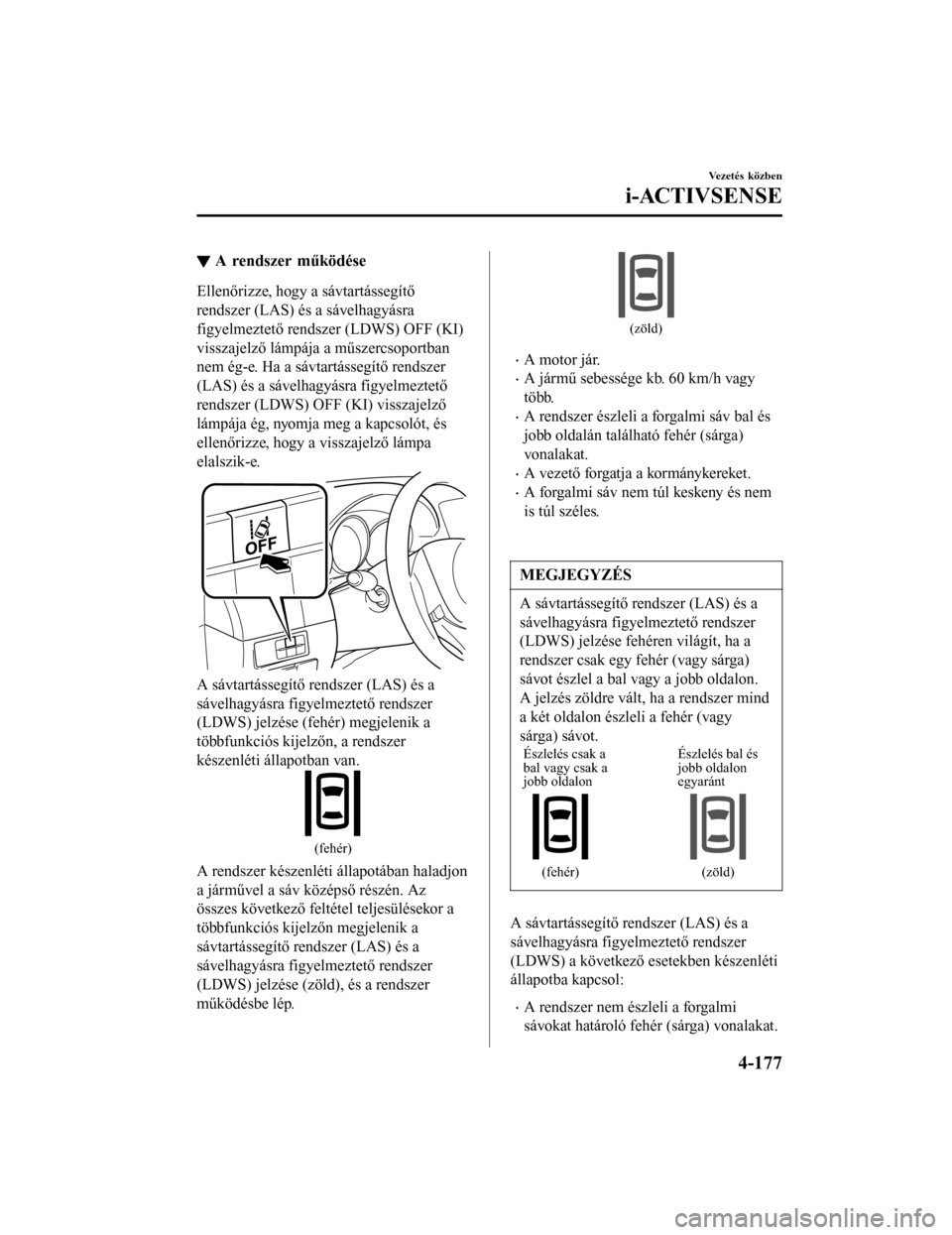

▼A rendszer működése
Ellenőrizze, hogy a sávtartássegítő
rendszer (LAS) és a sávelhagyásra
figyelmeztető rendszer (LDWS) OFF (KI)
visszajelző lámpája a műszercsoportban
nem ég-e. Ha a sávtartássegítő rendszer
(LAS) és a sávelhagyásra figyelmeztető
rendszer (LDWS) OFF (KI) visszajelző
lámpája ég, nyomja meg a kapcsolót, és
ellenőrizze, hogy a visszajelző lámpa
elalszik-e.
A sávtartássegítő rendszer (LAS) és a
sávelhagyásra figyelmeztető rendszer
(LDWS) jelzése (fehér) megjelenik a
többfunkciós kijelzőn, a rendszer
készenléti állapotban van.
(fehér)
A rendszer készenléti állapotában haladjon
a járművel a sáv középső részén. Az
összes következő feltétel teljesülésekor a
többfunkciós kijelzőn megjelenik a
sávtartássegítő rendszer (LAS) és a
sávelhagyásra figyelmeztető rendszer
(LDWS) jelzése (zöld), és a rendszer
működésbe lép.
(zöld)
•A motor jár.
•A jármű sebessége kb. 60 km/h vagy
több.
•A rendszer észleli a forgalmi sáv bal és
jobb oldalán található fehér (sárga)
vonalakat.
•A vezető forgatja a kormánykereket.
•A forgalmi sáv nem túl keskeny és nem
is túl széles.
MEGJEGYZÉS
A sávtartássegítő rendszer (LAS) és a
sávelhagyásra figyelmeztető rendszer
(LDWS) jelzése fehéren világít, ha a
rendszer csak egy fehér (vagy sárga)
sávot észlel a bal vagy a jobb oldalon.
A jelzés zöldre vált, ha a rendszer mind
a két oldalon észleli a fehér (vagy
sárga) sávot.
Észlelés csak a
bal vagy csak a
jobb oldalon Észlelés bal és
jobb oldalon
egyaránt
(fehér) (zöld)
A sávtartássegítő rendszer (LAS) és a
sávelhagyásra figyelmeztető rendszer
(LDWS) a következő esetekben készenléti
állapotba kapcsol:
•A rendszer nem észleli a forgalmi
sávokat határoló fehér (sárga) vonalakat.
Vezetés közben
i-ACTIVSENSE
4-177 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 339 of 782

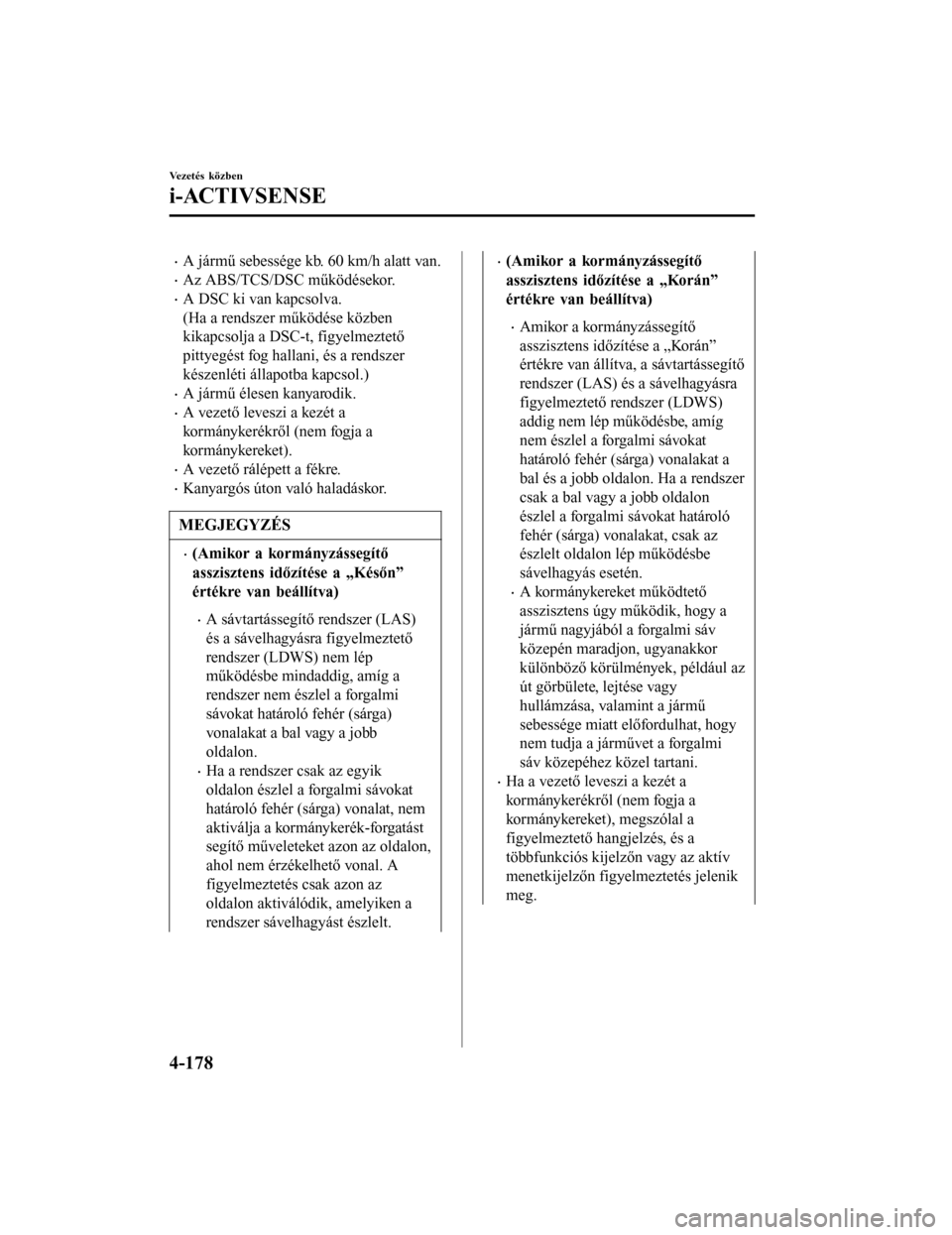

•A jármű sebessége kb. 60 km/h alatt van.
•Az ABS/TCS/DSC működésekor.
•A DSC ki van kapcsolva.
(Ha a rendszer működése közben
kikapcsolja a DSC-t, figyelmeztető
pittyegést fog hallani, és a rendszer
készenléti állapotba kapcsol.)
•A jármű élesen kanyarodik.
•A vezető leveszi a kezét a
kormánykerékről (nem fogja a
kormánykereket).
•A vezető rálépett a fékre.
•Kanyargós úton való haladáskor.
MEGJEGYZÉS
•(Amikor a kormányzássegítő
asszisztens időzítése a „Későn”
értékre van beállítva)
•A sávtartássegítő rendszer (LAS)
és a sávelhagyásra figyelmeztető
rendszer (LDWS) nem lép
működésbe mindaddig, amíg a
rendszer nem észlel a forgalmi
sávokat határoló fehér (sárga)
vonalakat a bal vagy a jobb
oldalon.
•Ha a rendszer csak az egyik
oldalon észlel a forgalmi sávokat
határoló fehér (sárga) vonalat, nem
aktiválja a kormánykerék-forgatást
segítő műveleteket azon az oldalon,
ahol nem érzékelhető vonal. A
figyelmeztetés csak azon az
oldalon aktiválódik, amelyiken a
rendszer sávelhagyást észlelt.
•(Amikor a kormányzássegítő
asszisztens időzítése a „Korán”
értékre van beállítva)
•Amikor a kormányzássegítő
asszisztens időzítése a „Korán”
értékre van állítva, a sávtartássegítő
rendszer (LAS) és a sávelhagyásra
figyelmeztető rendszer (LDWS)
addig nem lép működésbe, amíg
nem észlel a forgalmi sávokat
határoló fehér (sárga) vonalakat a
bal és a jobb oldalon. Ha a rendszer
csak a bal vagy a jobb oldalon
észlel a forgalmi sávokat határoló
fehér (sárga) vonalakat, csak az
észlelt oldalon lép működésbe
sávelhagyás esetén.
•A kormánykereket működtető
asszisztens úgy működik, hogy a
jármű nagyjából a forgalmi sáv
közepén maradjon, ugyanakkor
különböző körülmények, például az
út görbülete, lejtése vagy
hullámzása, valamint a jármű
sebessége miatt előfordulhat, hogy
nem tudja a járművet a forgalmi
sáv közepéhez közel tartani.
•Ha a vezető leveszi a kezét a
kormánykerékről (nem fogja a
kormánykereket), megszólal a
figyelmeztető hangjelzés, és a
többfunkciós kijelzőn vagy az aktív
menetkijelzőn figyelmeztetés jelenik
meg.
Vezetés közben
i-ACTIVSENSE
4-178Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
Page 340 of 782
Sávtartássegítő
rendszer.
Tartsa meg a
kormánykereket
Tartsa meg a
kormánykereket
Aktív menetkijelző Többszörös kijelző
Ha a vezető csak gyengén fogja a
kormánykereket (illetve bizonyos
útviszonyok esetében), előfordulhat,
hogy a rendszer azt észleli, hogy a
vezető elengedte a kormánykereket
(nem fogja a kormánykereket), és erre
vonatkozó üzenetet jelenít meg a
többfunkciós kijelzőn vagy az aktív
menetkijelzőn.
•A sávelhagyásra figyelmeztetés
aktiválódásának és a
kormányzássegítő asszisztens
beavatkozásának időzítése eltérő
lehet.
•A sávtartássegítő rendszer (LAS) és a
sávelhagyásra figyelmeztető rendszer
(LDWS) következő beállításai
módosíthatók. Lásd a „Testreszabási
szolgáltatások” c. részt, 9-14. oldal.
•A kormányzássegítő asszisztens
bekapcsolt/kikapcsolt állapota
•Kikapcsolási érzékenység (a
kormányzássegítő asszisztens
valószínűsége)
Jármű forgalmi sávját határoló
vonalak kijelzése
Ha készenléti állapotban a sávtartássegítő
rendszer (LAS) és a sávelhagyásra
figyelmeztető rendszer (LDWS)
működésbe lép, a rendszer megjeleníti a
forgalmi sávokat a többfunkciós kijelzőn
és az aktív menetkijelzőn. A működési
állapotot jelző forgalmisáv-kijelzésnél az
észlelés alatt álló sávok színe fehérre vált.
(Készenléti állapot)
Többszörös kijelző
Aktív menetkijelző
(Működő állapot)
Többszörös kijelző
Aktív menetkijelző
Vezetés közben
i-ACTIVSENSE
4-179 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
