MAZDA MODEL 6 2017 Kezelési útmutató (in Hungarian)

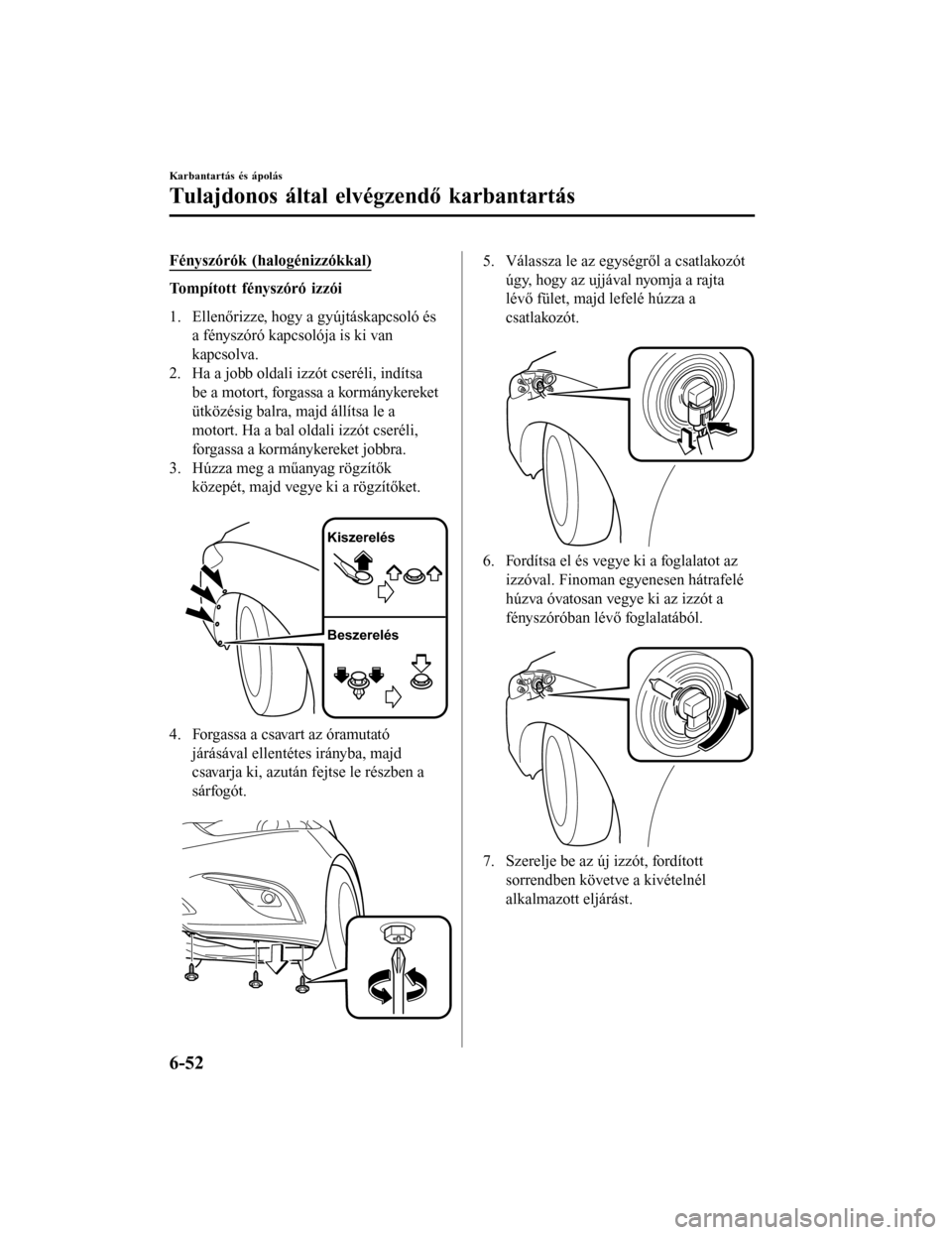

Fényszórók (halogénizzókkal)
Tompított fényszóró izzói
1. Ellenőrizze, hogy a gyújtáskapcsoló ésa fényszóró kapcsolója is ki van
kapcsolva.
2. Ha a jobb oldali izzót cseréli, indítsa be a motort, forgassa a kormánykereket
ütközésig balra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket jobbra.
3. Húzza meg a műanyag rögzítők közepét, majd vegye ki a rögzítőket.

Kiszerelés
Beszerelés
4. Forgassa a csavart az óramutató
járásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.

5. Válassza le az egységről a csatlakozótúgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

6. Fordítsa el és vegye ki a foglalatot azizzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lévő foglalatából.

7. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvé gzendő karbantartás
6-52 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

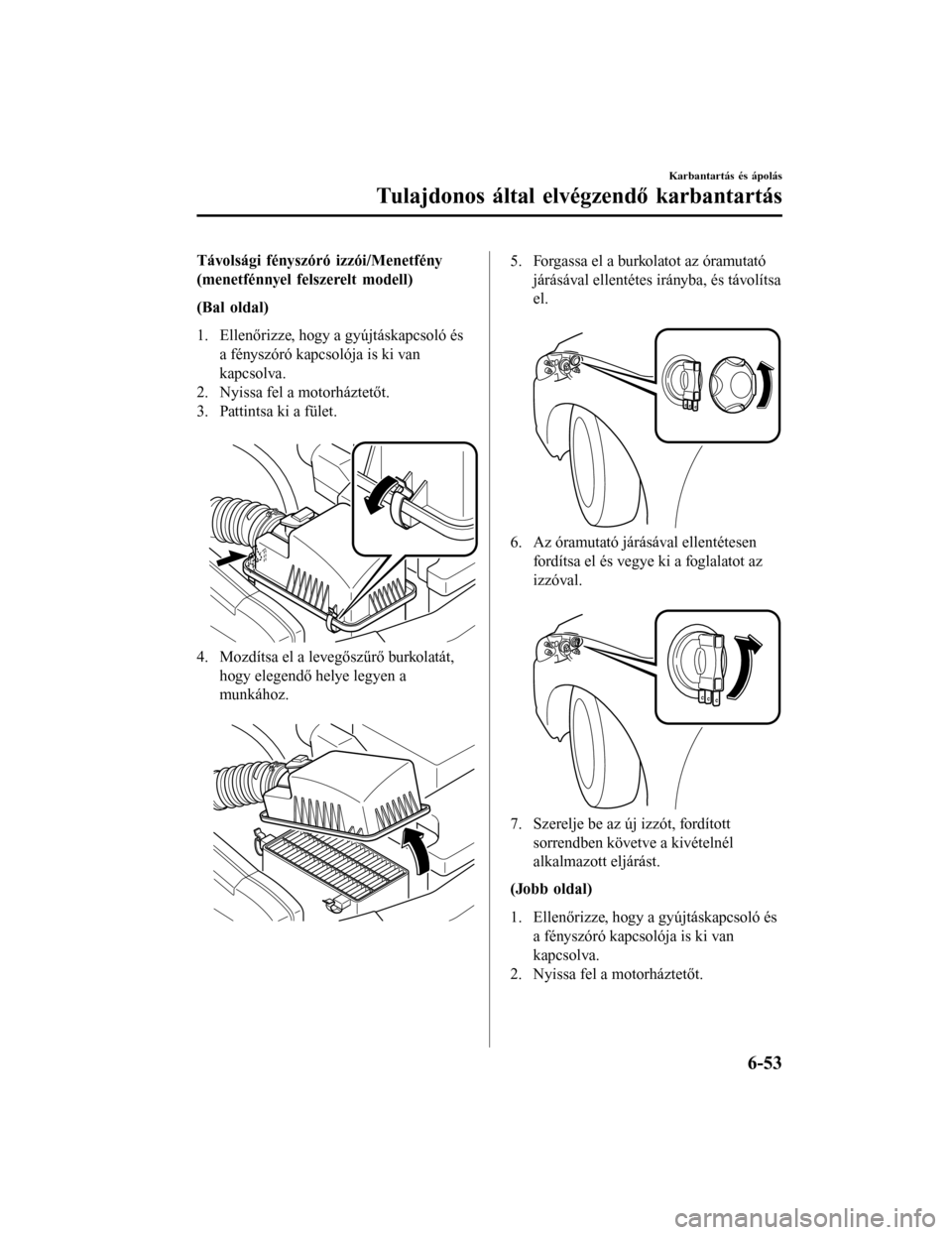

Távolsági fényszóró izzói/Menetfény
(menetfénnyel felszerelt modell)
(Bal oldal)
1. Ellenőrizze, hogy a gyújtáskapcsoló ésa fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztetőt.
3. Pattintsa ki a fület.
4. Mozdítsa el a levegőszűrő burkolatát,
hogy elegendő helye legyen a
munkához.

5. Forgassa el a burkolatot az óramutatójárásával ellentétes irányba, és távolítsa
el.

6. Az óramutató járásával ellentétesenfordítsa el és vegye ki a foglalatot az
izzóval.

7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
(Jobb oldal)
1. Ellenőrizze, hogy a gyújtáskapcsoló és a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztetőt.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-53 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

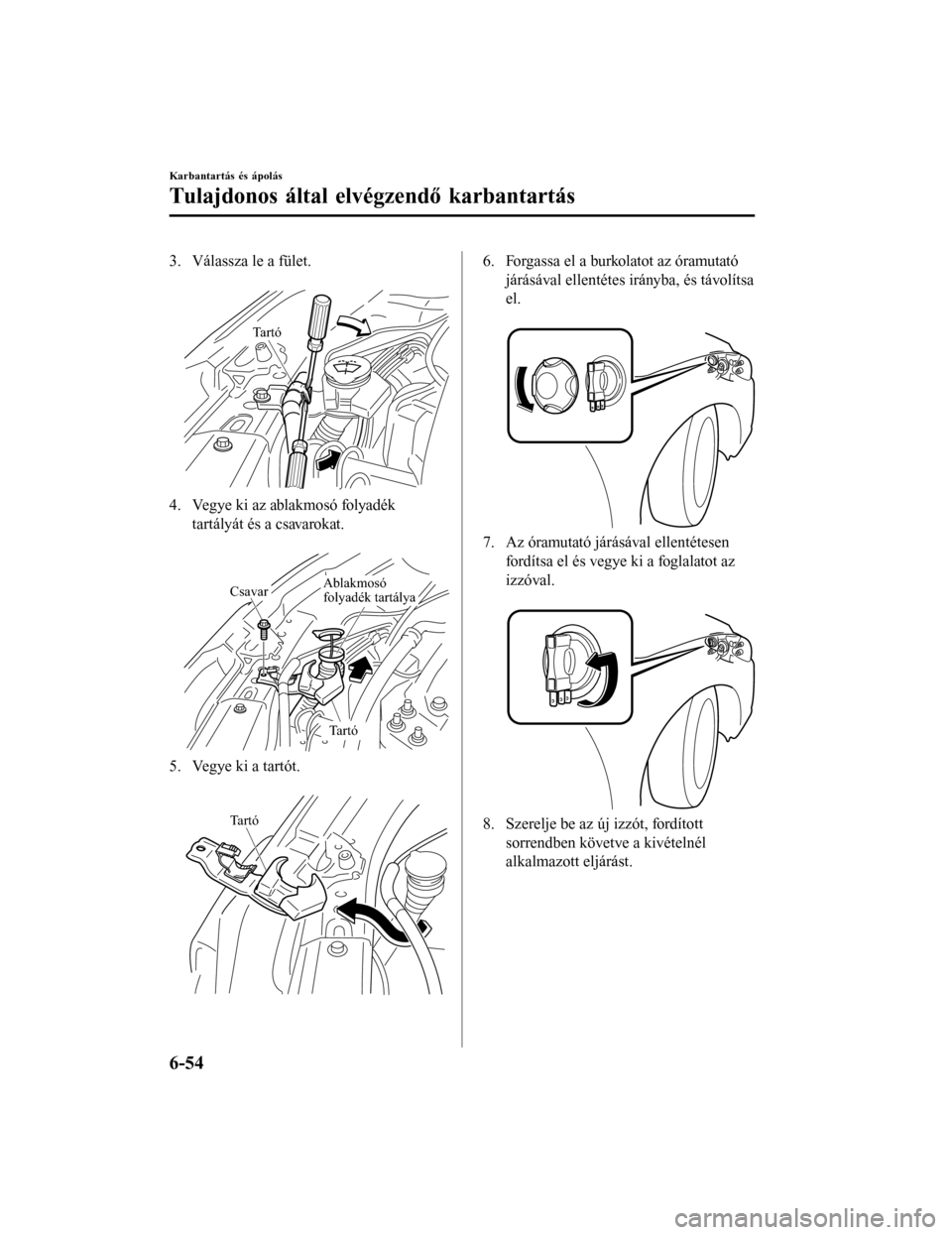

3. Válassza le a fület.
Tartó
4. Vegye ki az ablakmosó folyadéktartályát és a csavarokat.

Ablakmosó
folyadék tartályaCsavar
Tartó
5. Vegye ki a tartót.
Tartó
6. Forgassa el a burkolatot az óramutató
járásával ellentétes irányba, és távolítsa
el.

7. Az óramutató járásával ellentétesenfordítsa el és vegye ki a foglalatot az
izzóval.

8. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvé gzendő karbantartás
6-54 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

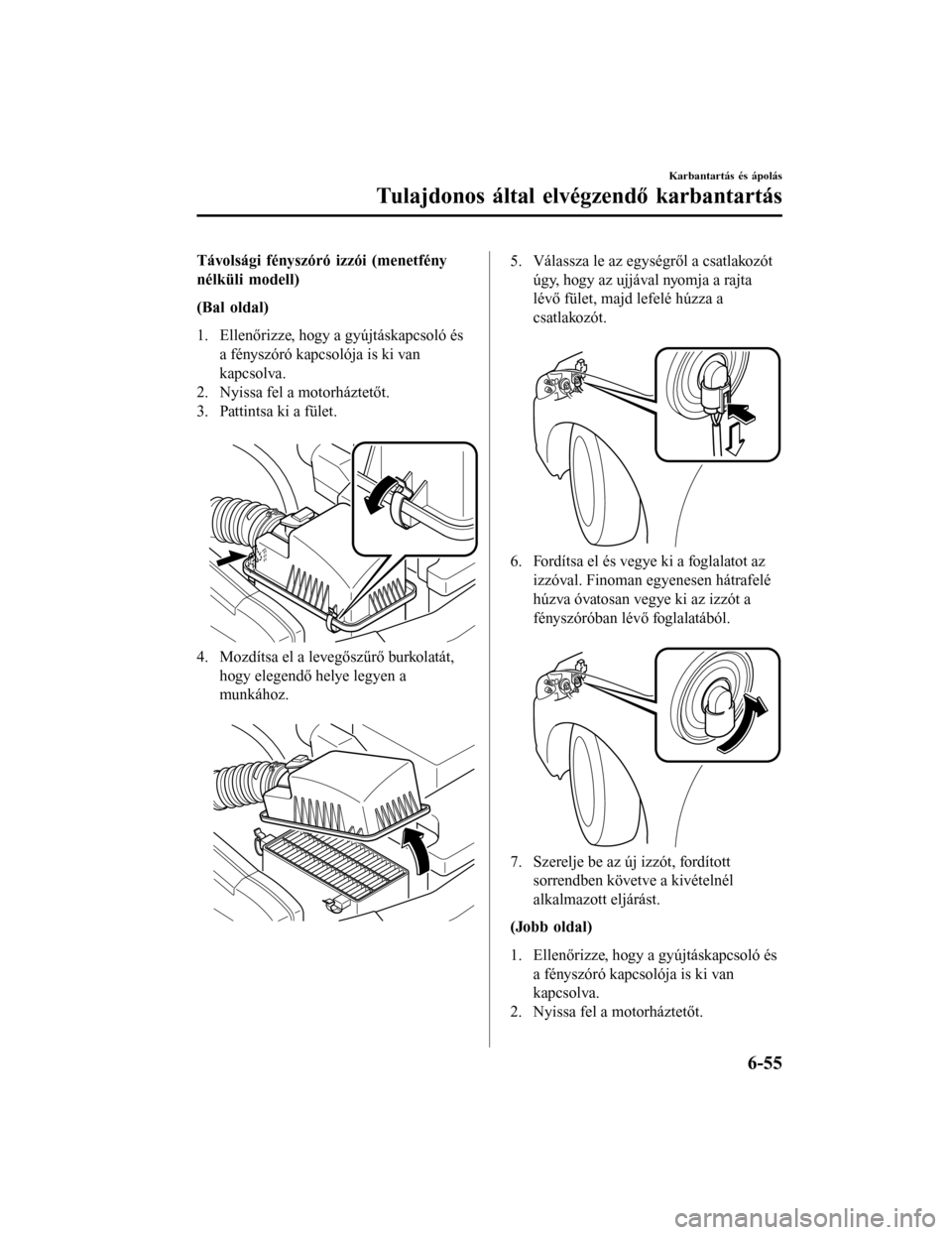

Távolsági fényszóró izzói (menetfény
nélküli modell)
(Bal oldal)
1. Ellenőrizze, hogy a gyújtáskapcsoló ésa fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztetőt.
3. Pattintsa ki a fület.
4. Mozdítsa el a levegőszűrő burkolatát,
hogy elegendő helye legyen a
munkához.

5. Válassza le az egységről a csatlakozótúgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

6. Fordítsa el és vegye ki a foglalatot azizzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lévő foglalatából.

7. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
(Jobb oldal)
1. Ellenőrizze, hogy a gyújtáskapcsoló és a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztetőt.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-55 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

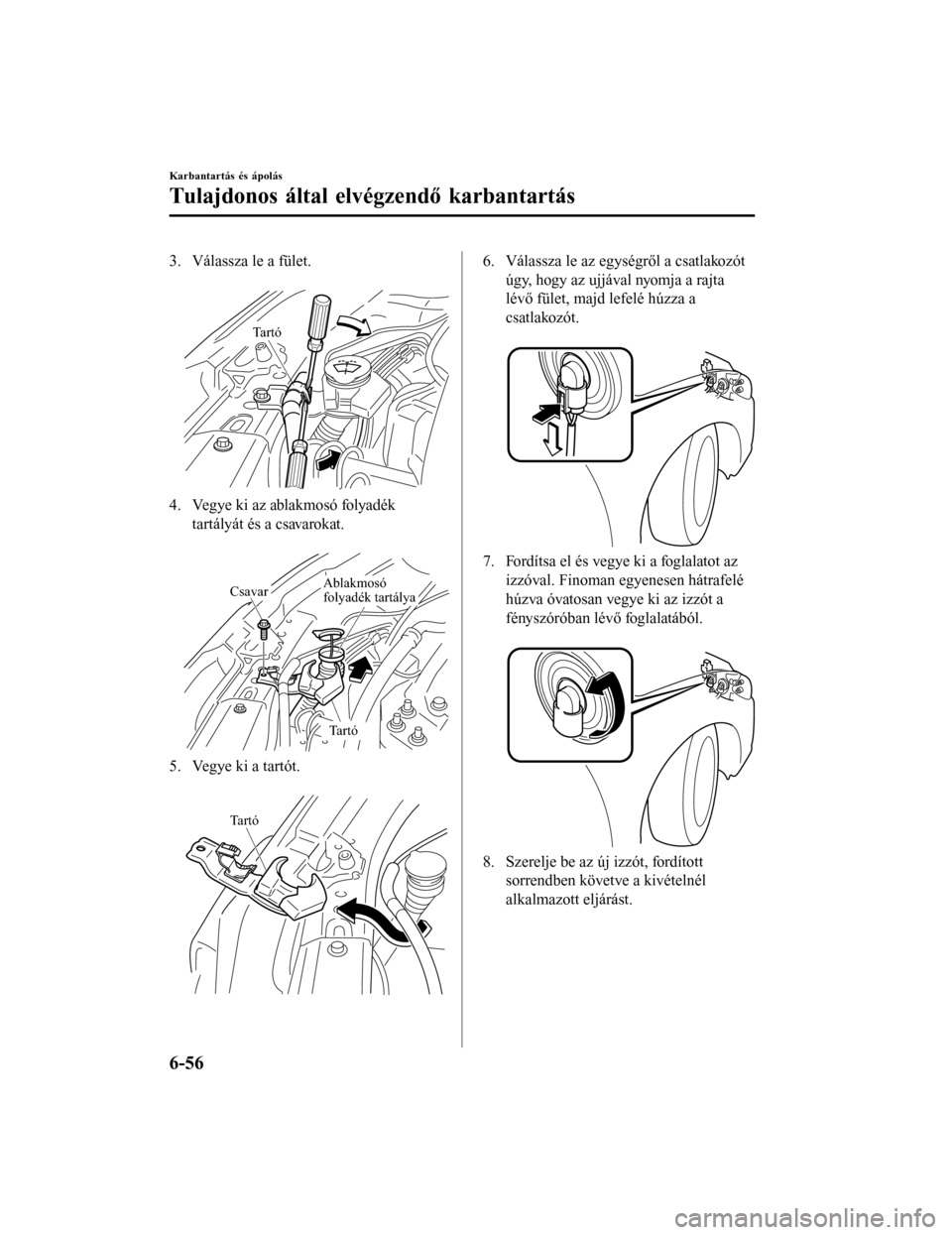

3. Válassza le a fület.
Tartó
4. Vegye ki az ablakmosó folyadéktartályát és a csavarokat.

Ablakmosó
folyadék tartályaCsavar
Tartó
5. Vegye ki a tartót.
Tartó
6. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

7. Fordítsa el és vegye ki a foglalatot azizzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lévő foglalatából.

8. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvé gzendő karbantartás
6-56 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

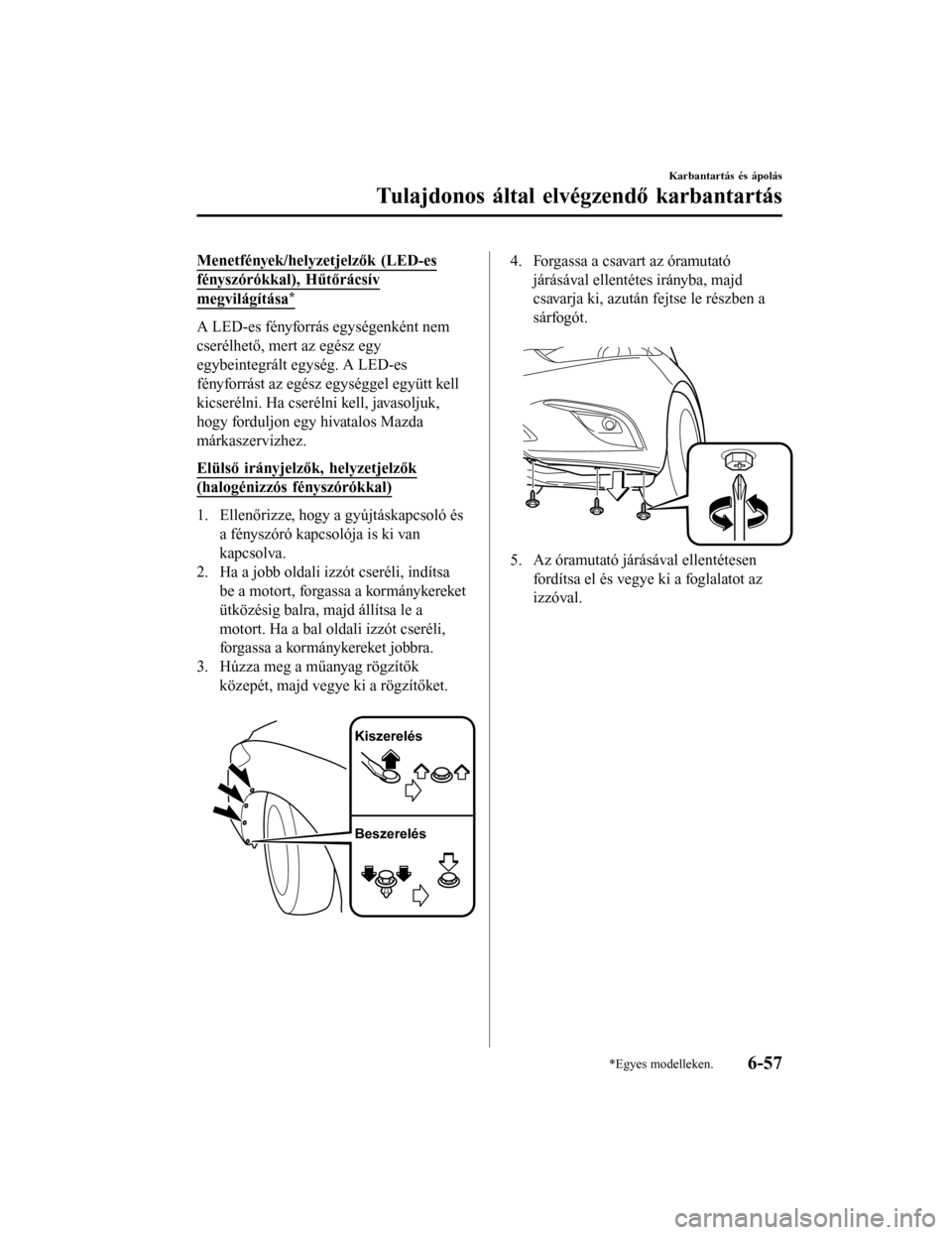

Menetfények/helyzetjelzők (LED-es
fényszórókkal), Hűtőrácsív
megvilágítása*
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység. A LED-es
fényforrást az egész egységgel együtt kell
kicserélni. Ha cserélni kell, javasoljuk,
hogy forduljon egy hivatalos Mazda
márkaszervizhez.
Elülső irányjelzők, helyzetjelzők
(halogénizzós fényszórókkal)
1. Ellenőrizze, hogy a gyújtáskapcsoló ésa fényszóró kapcsolója is ki van
kapcsolva.
2. Ha a jobb oldali izzót cseréli, indítsa be a motort, forgassa a kormánykereket
ütközésig balra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket jobbra.
3. Húzza meg a műanyag rögzítők közepét, majd vegye ki a rögzítőket.

Kiszerelés
Beszerelés
4. Forgassa a csavart az óramutató
járásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.

5. Az óramutató járásával ellentétesenfordítsa el és vegye ki a foglalatot az
izzóval.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-57 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

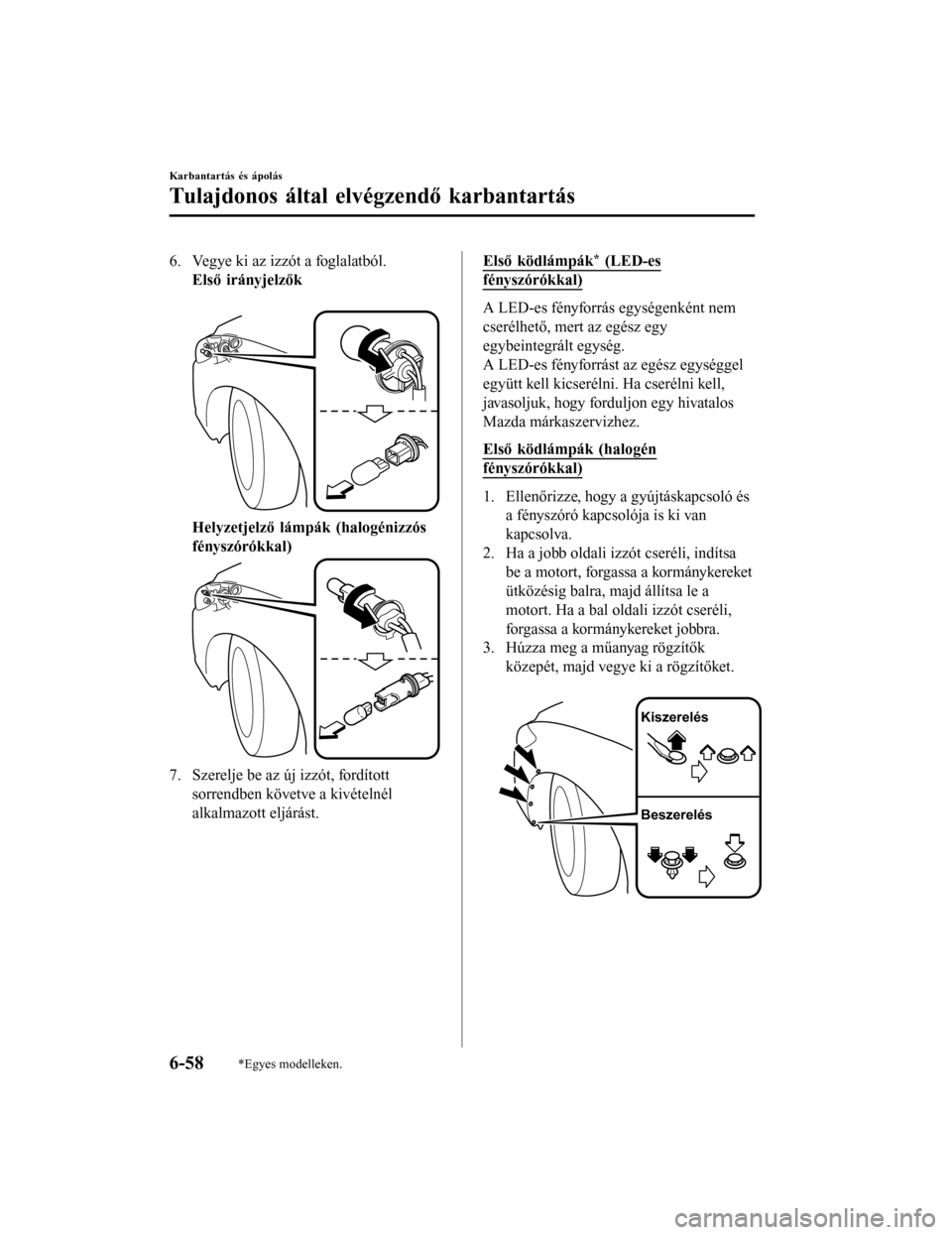

6. Vegye ki az izzót a foglalatból.Első irányjelzők

Helyzetjelző lámpák (halogénizzós
fényszórókkal)
7. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
Első ködlámpák* (LED-es
fényszórókkal)
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Első ködlámpák (halogén
fényszórókkal)
1. Ellenőrizze, hogy a gyújtáskapcsoló ésa fényszóró kapcsolója is ki van
kapcsolva.
2. Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a kormánykereket
ütközésig balra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket jobbra.
3. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket.

Kiszerelés
Beszerelés
Karbantartás és ápolás
Tulajdonos által elvé gzendő karbantartás
6-58*Egyes modelleken. Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

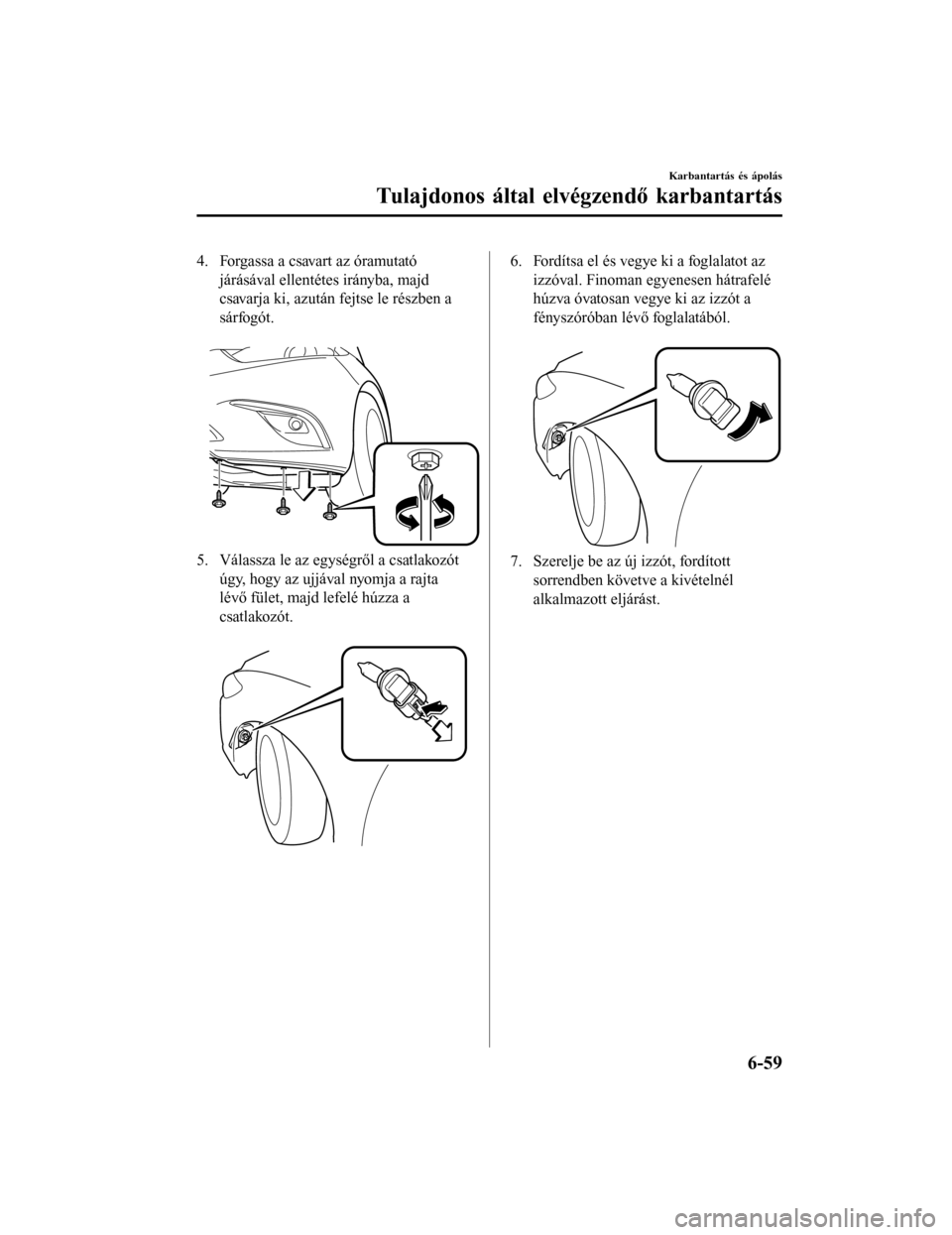

4. Forgassa a csavart az óramutatójárásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.

5. Válassza le az egységről a csatlakozótúgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

6. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lévő foglalatából.

7. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-59 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

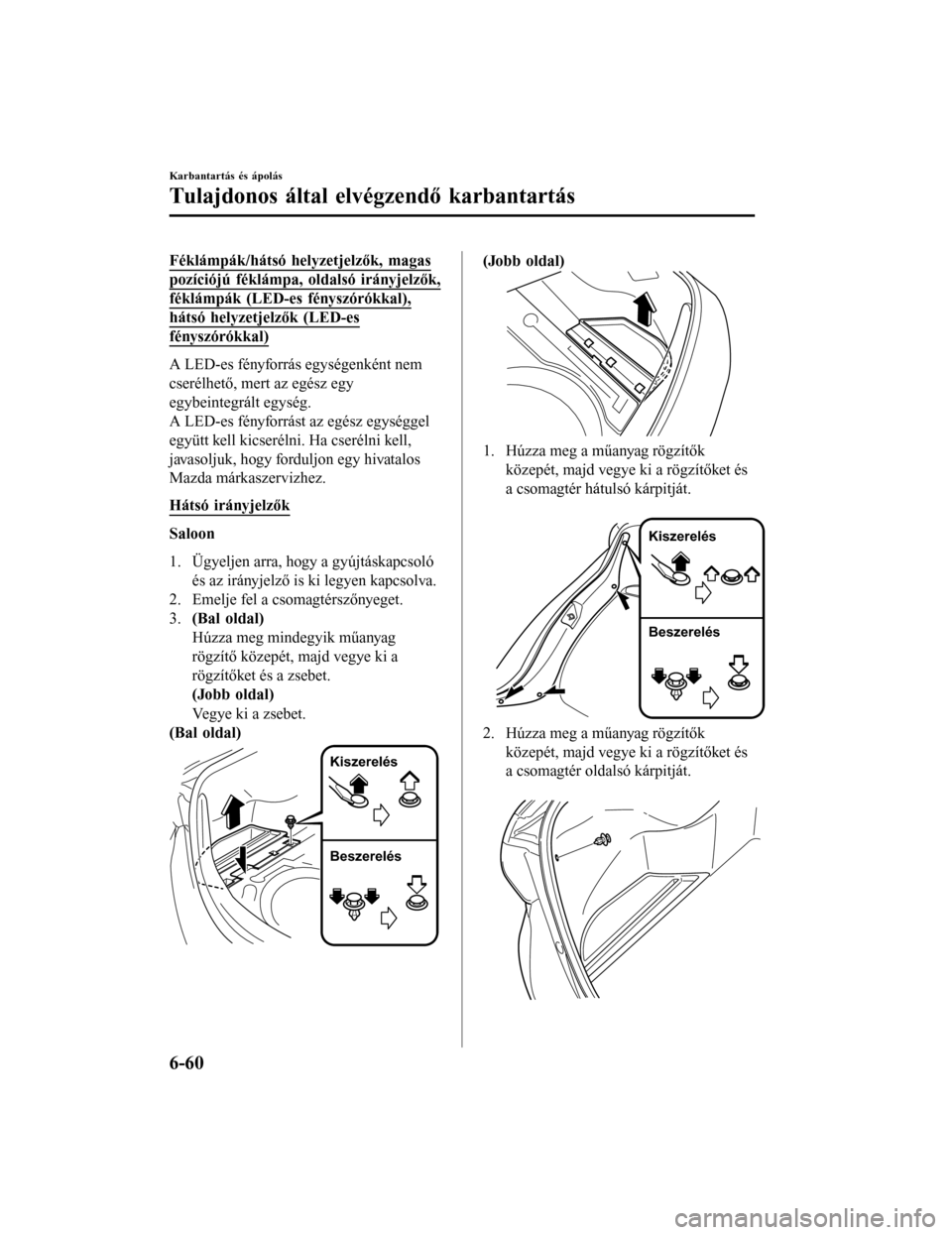

Féklámpák/hátsó helyzetjelzők, magas
pozíciójú féklámpa, oldalsó irányjelzők,
féklámpák (LED-es fényszórókkal),
hátsó helyzetjelzők (LED-es
fényszórókkal)
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Hátsó irányjelzők
Saloon
1. Ügyeljen arra, hogy a gyújtáskapcsolóés az irányjelző is ki legyen kapcsolva.
2. Emelje fel a csomagtérszőnyeget.
3. (Bal oldal)
Húzza meg mindegyik műanyag
rögzítő közepét, majd vegye ki a
rögzítőket és a zsebet.
(Jobb oldal)
Vegye ki a zsebet.
(Bal oldal)
Kiszerelés
Beszerelés
(Jobb oldal)
1. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
a csomagtér hátulsó kárpitját.

Kiszerelés
Beszerelés
2. Húzza meg a műanyag rögzítőkközepét, majd vegye ki a rögzítőket és
a csomagtér oldalsó kárpitját.

Karbantartás és ápolás
Tulajdonos által elvé gzendő karbantartás
6-60 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf

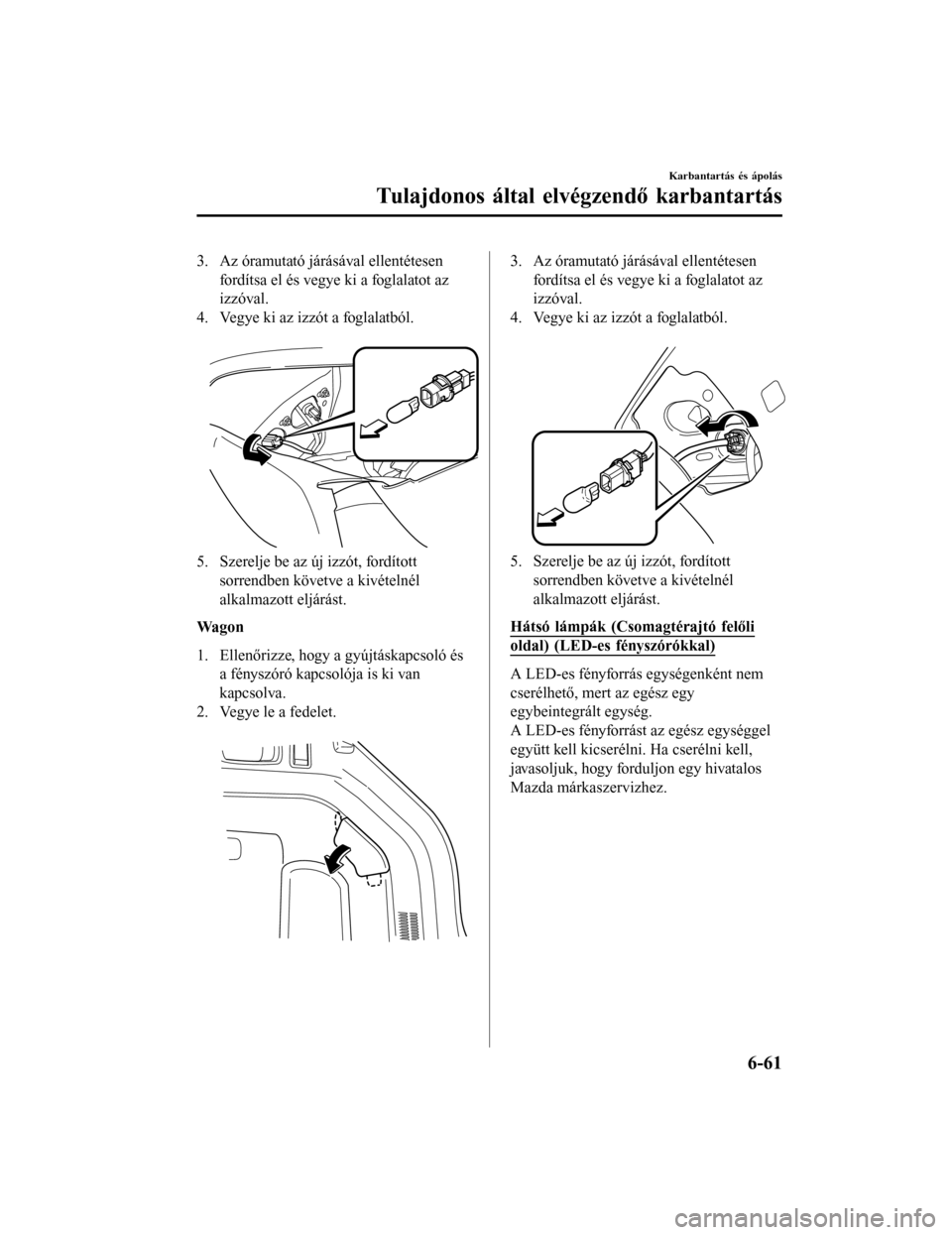

3. Az óramutató járásával ellentétesenfordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.
5. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
Wagon
1. Ellenőrizze, hogy a gyújtáskapcsoló és a fényszóró kapcsolója is ki van
kapcsolva.
2. Vegye le a fedelet.
3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.
5. Szerelje be az új izzót, fordítottsorrendben követve a kivételnél
alkalmazott eljárást.
Hátsó lámpák (Csomagtérajtó felőli
oldal) (LED-es fényszórókkal)
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-61 Form No. Mazda6 8FK7-EE-16F-HU+L_Edition1.pdf
