MAZDA MODEL 6 2018 Kullanım Kılavuzu (in Turkish)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL 6, Model: MAZDA MODEL 6 2018Pages: 875, PDF Size: 13.75 MB
Page 831 of 875
tElektrik Sistemi
Akü
S Õn Õf Teknik Özellikler
SKYACTIV-G 2.0, SKYACTIV-G
2.5Q-85
*1, 12V-55Ah/20HR*2 veya 12V-65Ah/20HR*2
SKYACTIV-G 2.5T
12V-55Ah/20HR*2 veya 12V-65Ah/20HR*2
SKYACTIV-D 2.2
S-95*1
*1 Q-85 ya da S-95, i-stop sistemi (STOP & START için)/i-ELOOP sistemi için tasarlanm Õ út Õr. Sadece Q-85 ya da
S-95 i-stop sisteminin (STOP & START için)/i-ELOOP sisteminin do ÷ru çal Õ út Õ ÷ Õn Õ kontrol etmek için
kullan Õlabilir. Ayr Õnt Õlar için Yetkili Mazda Servisi’ne ba úvurman Õz Õ öneririz.
*2 i-stop sistemi/i-ELOOP sistemi için de ÷ildir.
Buji
S Õn Õf Teknik Özellikler
SKYACTIV-G 2.0, SKYACTIV-G
2.5Mazda Orijinal bujisi
*1PE5R-18-110 veya PE5S-18-110
SKYACTIV-G 2.5T
Mazda Orijinal bujisi
*1PY8V-18-110
*1 Bujiler SKYACTIV-G için optimum performans sa ÷lar. Ayr Õnt Õlar için Yetkili Mazda Servisi’ne ba úvurman Õz Õ
öneririz.
D øKKAT
İridyum bujileri temizlerken, tel fırça kullanmayınız. İridyum alaşım üzerindeki ince partikül
tabakası ve platin uçları zarar görebilir.
Teknik De ÷erler
Teknik De ÷erler
9-5
Page 832 of 875

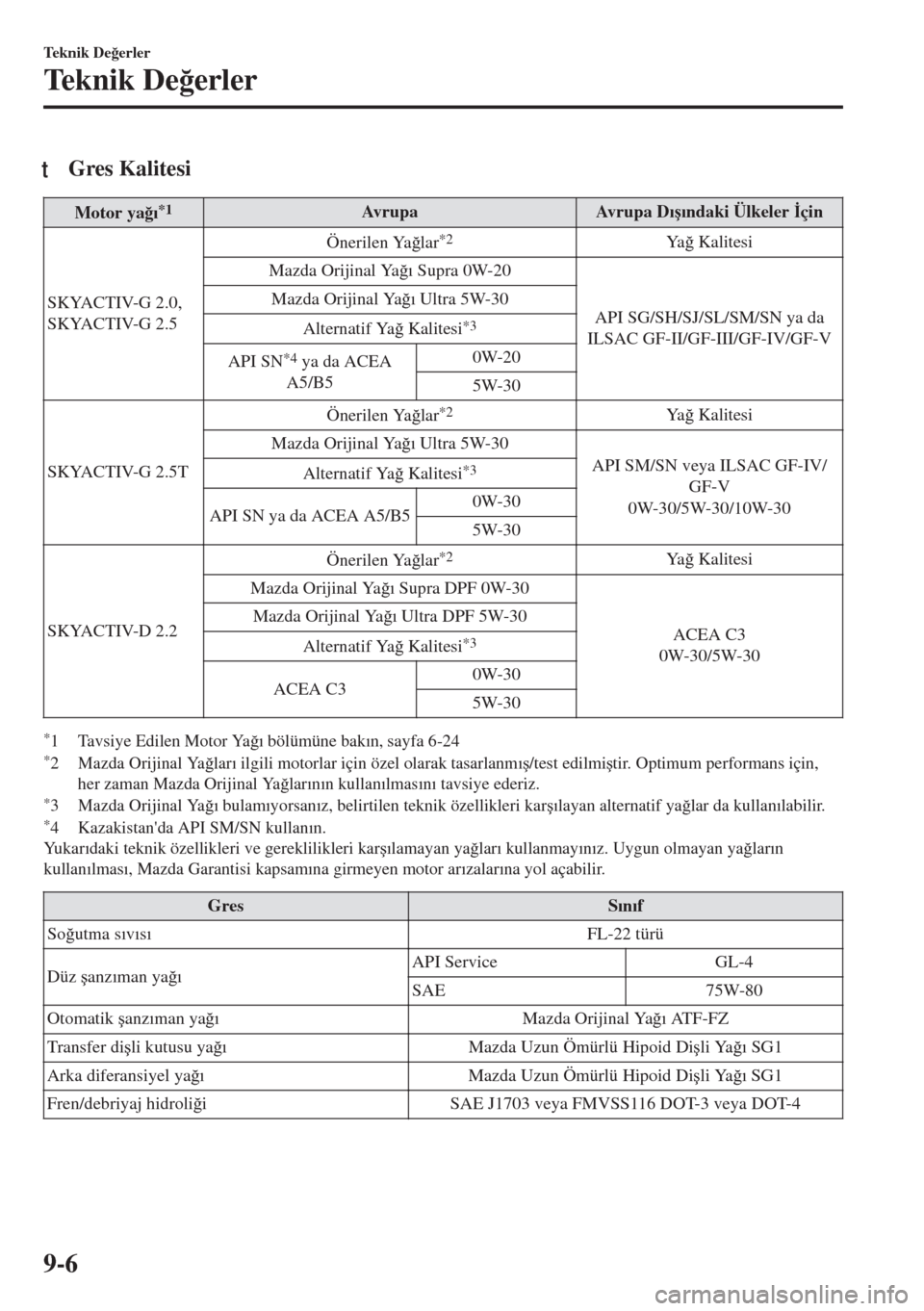

tGres Kalitesi
Motor ya ÷ Õ*1Avrupa Avrupa D Õ ú Õndaki Ülkeler øçin
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Önerilen Ya ÷lar
*2Ya ÷ Kalitesi
Mazda Orijinal Ya ÷ Õ Supra 0W-20
API SG/SH/SJ/SL/SM/SN ya da
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Orijinal Ya ÷ Õ Ultra 5W-30
Alternatif Ya ÷ Kalitesi
*3
API SN*4 ya da ACEA
A5/B50W-20
5W-30
SKYACTIV-G 2.5TÖnerilen Ya ÷lar
*2Ya ÷ Kalitesi
Mazda Orijinal Ya ÷ Õ Ultra 5W-30
API SM/SN veya ILSAC GF-IV/
GF-V
0W-30/5W-30/10W-30 Alternatif Ya ÷ Kalitesi
*3
API SN ya da ACEA A5/B50W-30
5W-30
SKYACTIV-D 2.2Önerilen Ya ÷lar
*2Ya ÷ Kalitesi
Mazda Orijinal Ya ÷ Õ Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Orijinal Ya ÷ Õ Ultra DPF 5W-30
Alternatif Ya ÷ Kalitesi
*3
ACEA C30W-30
5W-30
*1 Tavsiye Edilen Motor Ya ÷ Õ bölümüne bak Õn, sayfa 6-24*2 Mazda Orijinal Ya ÷lar Õ ilgili motorlar için özel olarak tasarlanm Õ ú/test edilmi útir. Optimum performans için,
her zaman Mazda Orijinal Ya ÷lar Õn Õn kullan Õlmas Õn Õ tavsiye ederiz.
*3 Mazda Orijinal Ya ÷ Õ bulam Õyorsan Õz, belirtilen teknik özellikleri kar ú Õlayan alternatif ya ÷lar da kullan Õlabilir.*4 Kazakistan'da API SM/SN kullan Õn.
Yu k a r Õdaki teknik özellikleri ve gereklilikleri kar ú Õlamayan ya ÷lar Õ kullanmay Õn Õz. Uygun olmayan ya ÷lar Õn
kullan Õlmas Õ, Mazda Garantisi kapsam Õna girmeyen motor ar Õzalar Õna yol açabilir.
Gres S Õn Õf
So ÷utma s Õv Õs ÕFL-22 türü
Düz úanz Õman ya ÷ ÕAPI Service GL-4
SAE 75W-80
Otomatik úanz Õman ya ÷ ÕMazda Orijinal Ya ÷ Õ AT F - F Z
Transfer di úli kutusu ya ÷ ÕMazda Uzun Ömürlü Hipoid Di úli Ya ÷ Õ SG1
Arka diferansiyel ya ÷ ÕMazda Uzun Ömürlü Hipoid Di úli Ya ÷ Õ SG1
Fren/debriyaj hidroli ÷i SAE J1703 veya FMVSS116 DOT-3 veya DOT-4
Te k n i k D e ÷erler
Teknik De ÷erler
9-6
Page 833 of 875

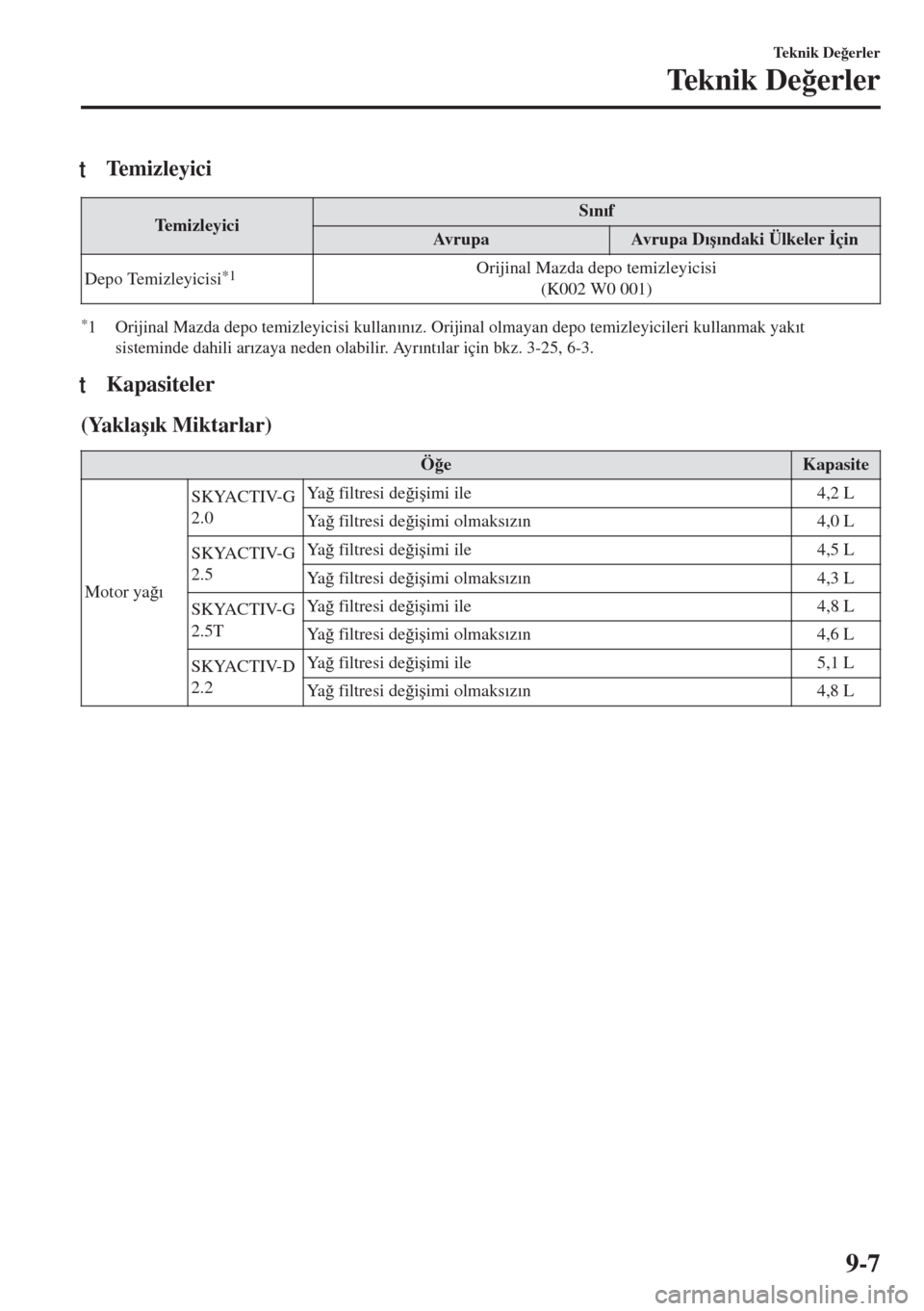

tTe m i z l e y i c i
TemizleyiciS Õn Õf
Av r u p a Av r u p a D Õ ú Õndaki Ülkeler øçin
Depo Temizleyicisi
*1Orijinal Mazda depo temizleyicisi
(K002 W0 001)
*1 Orijinal Mazda depo temizleyicisi kullan Õn Õz. Orijinal olmayan depo temizleyicileri kullanmak yak Õt
sisteminde dahili ar Õzaya neden olabilir. Ayr Õnt Õlar için bkz. 3-25, 6-3.
tKapasiteler
(Yakla ú Õk Miktarlar)
Ö ÷e Kapasite
Motor ya ÷ ÕSKYACTIV-G
2.0Ya ÷ filtresi de ÷i úimi ile 4,2 L
Ya ÷ filtresi de ÷i úimi olmaks Õz Õn 4,0 L
SKYACTIV-G
2.5Ya ÷ filtresi de ÷i úimi ile 4,5 L
Ya ÷ filtresi de ÷i úimi olmaks Õz Õn 4,3 L
SKYACTIV-G
2.5TYa ÷ filtresi de ÷i úimi ile 4,8 L
Ya ÷ filtresi de ÷i úimi olmaks Õz Õn 4,6 L
SKYACTIV-D
2.2Ya ÷ filtresi de ÷i úimi ile 5,1 L
Ya ÷ filtresi de ÷i úimi olmaks Õz Õn 4,8 L
Teknik De ÷erler
Teknik De ÷erler
9-7
Page 834 of 875

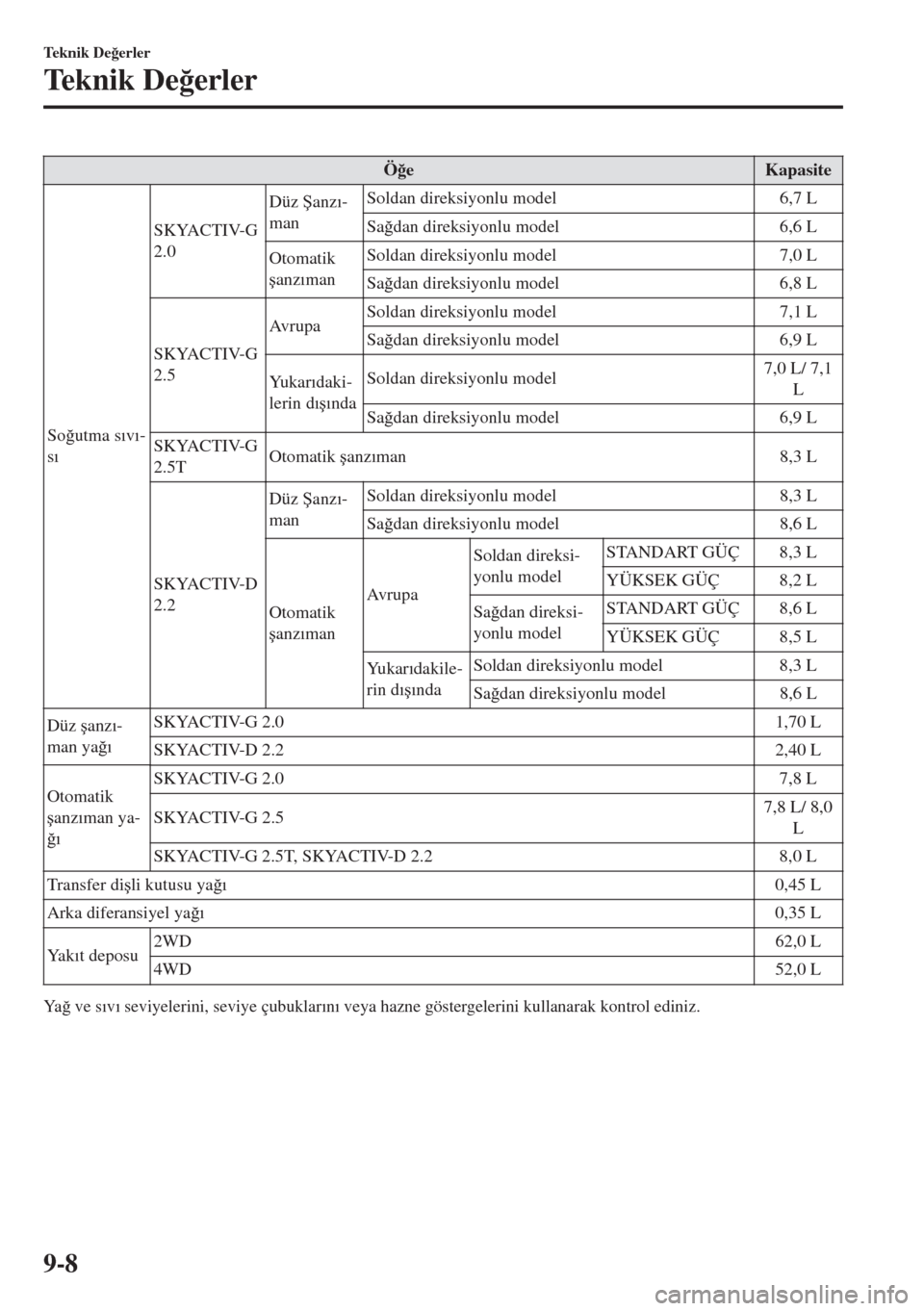

Ö ÷eKapasite
So ÷utma s Õv Õ-
s ÕSKYACTIV-G
2.0Düz ùanz Õ-
manSoldan direksiyonlu model 6,7 L
Sa ÷dan direksiyonlu model 6,6 L
Otomatik
úanz ÕmanSoldan direksiyonlu model 7,0 L
Sa ÷dan direksiyonlu model 6,8 L
SKYACTIV-G
2.5AvrupaSoldan direksiyonlu model 7,1 L
Sa ÷dan direksiyonlu model 6,9 L
Yukar Õdaki-
lerin d Õ ú ÕndaSoldan direksiyonlu model7,0 L/ 7,1
L
Sa ÷dan direksiyonlu model 6,9 L
SKYACTIV-G
2.5TOtomatik úanz Õman 8,3 L
SKYACTIV-D
2.2Düz ùanz Õ-
manSoldan direksiyonlu model 8,3 L
Sa ÷dan direksiyonlu model 8,6 L
Otomatik
úanz ÕmanAv r u p aSoldan direksi-
yonlu modelSTANDART GÜÇ 8,3 L
YÜKSEK GÜÇ 8,2 L
Sa ÷dan direksi-
yonlu modelSTANDART GÜÇ 8,6 L
YÜKSEK GÜÇ 8,5 L
Yu k a r Õdakile-
rin d Õ ú ÕndaSoldan direksiyonlu model 8,3 L
Sa ÷dan direksiyonlu model 8,6 L
Düz úanz Õ-
man ya ÷ ÕSKYACTIV-G 2.0 1,70 L
SKYACTIV-D 2.2 2,40 L
Otomatik
úanz Õman ya-
÷ ÕSKYACTIV-G 2.0 7,8 L
SKYACTIV-G 2.57,8 L/ 8,0
L
SKYACTIV-G 2.5T, SKYACTIV-D 2.2 8,0 L
Transfer di úli kutusu ya ÷ Õ0,45 L
Arka diferansiyel ya ÷ Õ0,35 L
Ya k Õt deposu2WD62,0 L
4WD52,0 L
Ya ÷ ve s Õv Õ seviyelerini, seviye çubuklar Õn Õ veya hazne göstergelerini kullanarak kontrol ediniz.
Te k n i k D e ÷erler
Teknik De ÷erler
9-8
Page 835 of 875

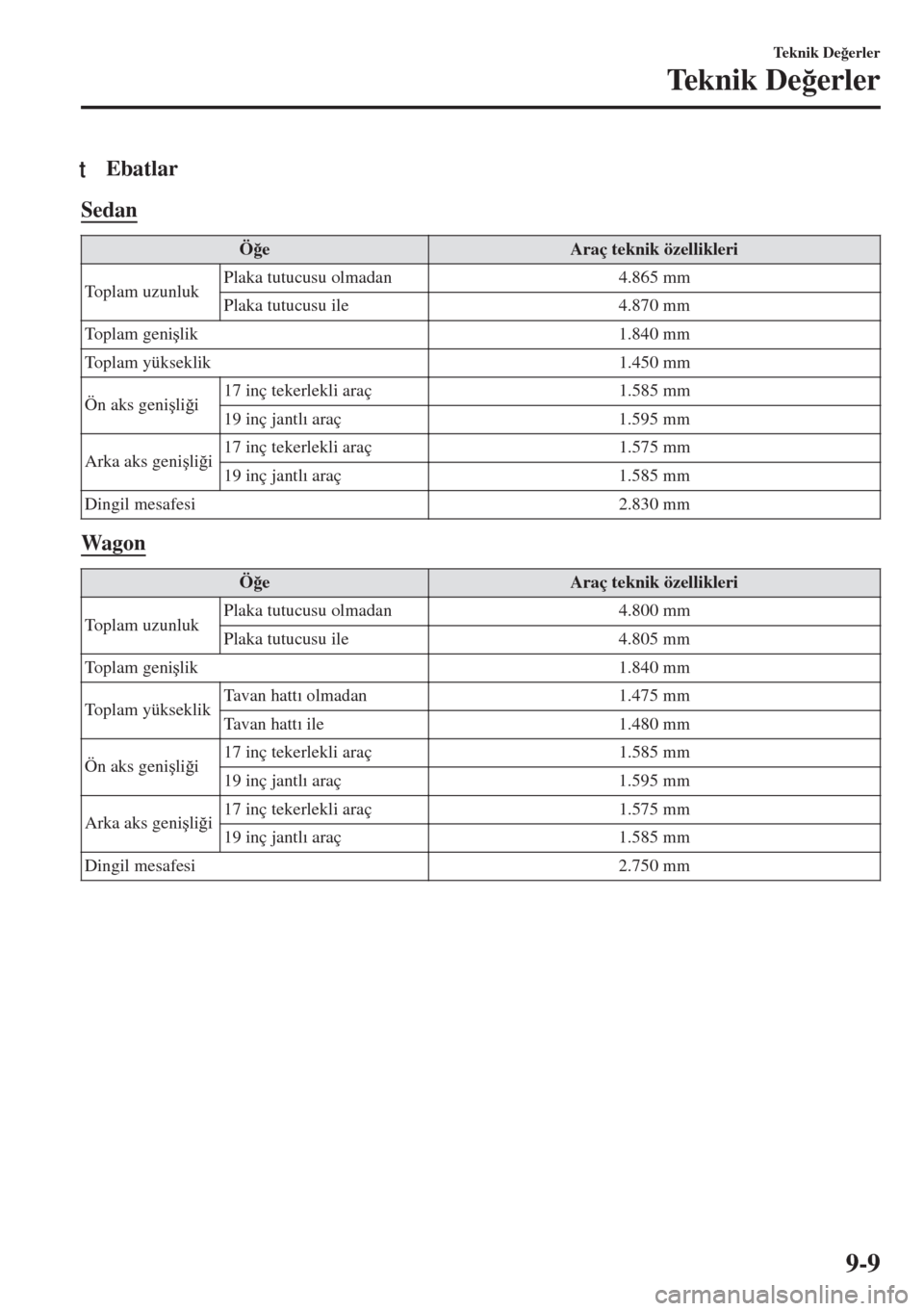

tEbatlar
Sedan
Ö ÷e Araç teknik özellikleri
Toplam uzunlukPlaka tutucusu olmadan 4.865 mm
Plaka tutucusu ile 4.870 mm
Toplam geni úlik 1.840 mm
Toplam yükseklik 1.450 mm
Ön aks geni úli ÷i17 inç tekerlekli araç 1.585 mm
19 inç jantl Õ araç 1.595 mm
Arka aks geni úli ÷i17 inç tekerlekli araç 1.575 mm
19 inç jantl Õ araç 1.585 mm
Dingil mesafesi 2.830 mm
Wagon
Ö ÷e Araç teknik özellikleri
Toplam uzunlukPlaka tutucusu olmadan 4.800 mm
Plaka tutucusu ile 4.805 mm
Toplam geni úlik 1.840 mm
Toplam yükseklikTavan hatt Õ olmadan 1.475 mm
Tavan hatt Õ ile 1.480 mm
Ön aks geni úli ÷i17 inç tekerlekli araç 1.585 mm
19 inç jantl Õ araç 1.595 mm
Arka aks geni úli ÷i17 inç tekerlekli araç 1.575 mm
19 inç jantl Õ araç 1.585 mm
Dingil mesafesi 2.750 mm
Teknik De ÷erler
Teknik De ÷erler
9-9
Page 836 of 875

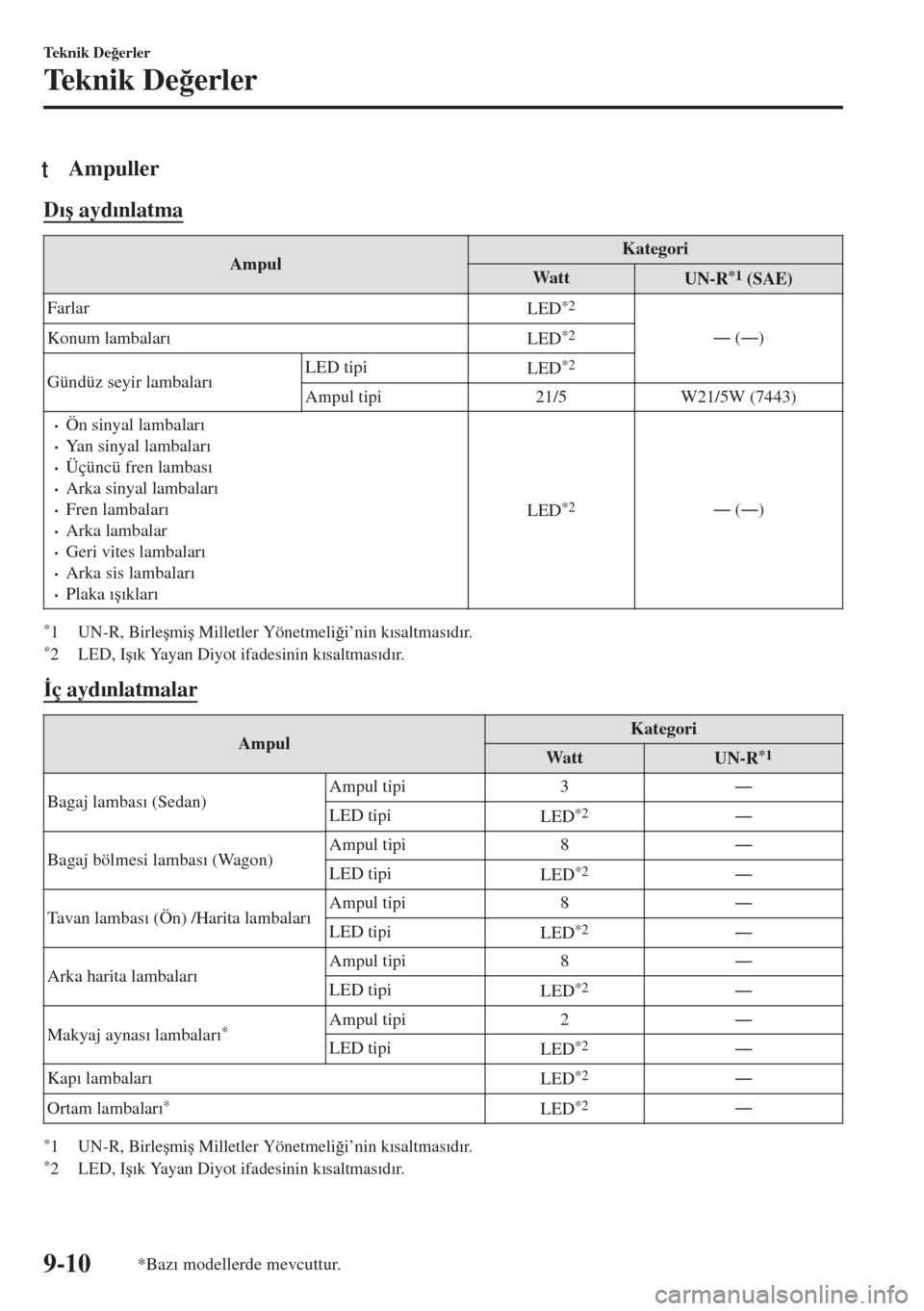

tAmpuller
D Õ ú ayd Õnlatma
AmpulKategori
Wat t
UN-R*1 (SAE)
Farlar
LED
*2
Š (Š)
Konum lambalar Õ
LED*2
Gündüz seyir lambalar ÕLED tipi
LED*2
Ampul tipi 21/5 W21/5W (7443)
•Ön sinyal lambalar Õ•Yan sinyal lambalar Õ•Üçüncü fren lambas Õ•Arka sinyal lambalar Õ•Fren lambalar Õ•Arka lambalar•Geri vites lambalar Õ•Arka sis lambalar Õ•Plaka Õ ú Õklar ÕLED
*2Š (Š)
*1 UN-R, Birle úmi ú Milletler Yönetmeli ÷i’nin k Õsaltmas Õd Õr.*2 LED, I ú Õk Yayan Diyot ifadesinin k Õsaltmas Õd Õr.
øç ayd Õnlatmalar
AmpulKategori
Wa t t
UN-R*1
Bagaj lambas Õ (Sedan)Ampul tipi 3Š
LED tipi
LED*2Š
Bagaj bölmesi lambas Õ (Wagon)Ampul tipi 8Š
LED tipi
LED
*2Š
Ta v a n l a m b a s Õ (Ön) /Harita lambalar ÕAmpul tipi 8Š
LED tipi
LED
*2Š
Arka harita lambalar ÕAmpul tipi 8Š
LED tipi
LED
*2Š
Makyaj aynas Õ lambalar Õ
*Ampul tipi 2Š
LED tipi
LED
*2Š
Kap Õ lambalar Õ
LED
*2Š
Ortam lambalar Õ
*LED*2Š
*1 UN-R, Birle úmi ú Milletler Yönetmeli ÷i’nin k Õsaltmas Õd Õr.*2 LED, I ú Õk Yayan Diyot ifadesinin k Õsaltmas Õd Õr.
Te k n i k D e ÷erler
Teknik De ÷erler
9-10*Baz Õ modellerde mevcuttur.
Page 837 of 875

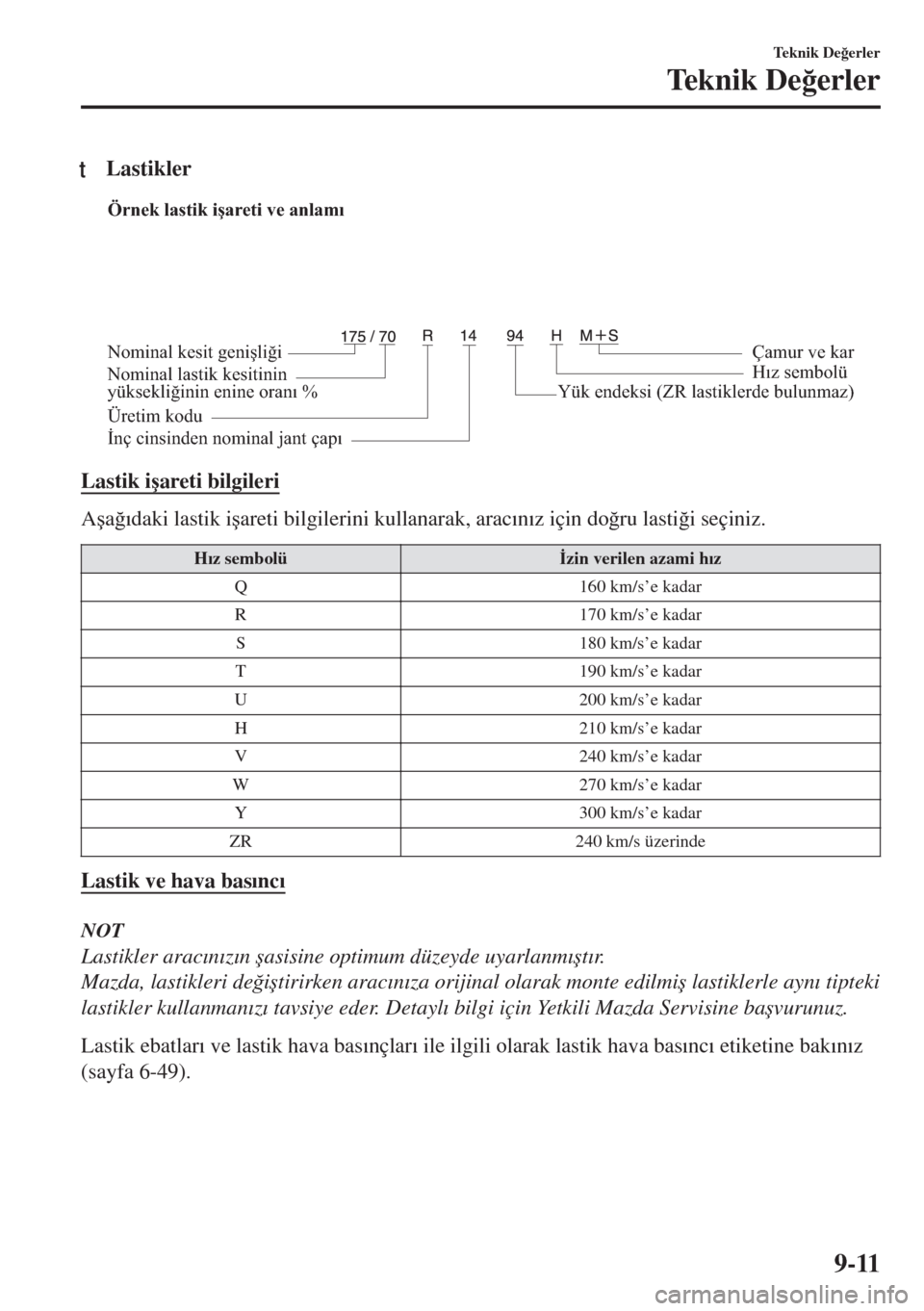

tLastikler
Örnek lastik işareti ve anlamı
Nominal kesit genişliği
Üretim koduÇamur ve ka
rHız sembolü
Yük endeksi (ZR lastiklerde bulunmaz)
İnç cinsinden nominal jant çapıNominal lastik kesitinin
yüksekliğinin enine oranı %
Lastik i úareti bilgileri
A úa ÷ Õdaki lastik i úareti bilgilerini kullanarak, arac Õn Õz için do ÷ru lasti ÷i seçiniz.
H Õz sembolü øzin verilen azami h Õz
Q 160 km/s’e kadar
R 170 km/s’e kadar
S 180 km/s’e kadar
T 190 km/s’e kadar
U 200 km/s’e kadar
H 210 km/s’e kadar
V 240 km/s’e kadar
W 270 km/s’e kadar
Y 300 km/s’e kadar
ZR 240 km/s üzerinde
Lastik ve hava bas Õnc Õ
NOT
Lastikler arac Õn Õz Õn úasisine optimum düzeyde uyarlanm Õ út Õr.
Mazda, lastikleri de ÷i útirirken arac Õn Õza orijinal olarak monte edilmi ú lastiklerle ayn Õ tipteki
lastikler kullanman Õz Õ tavsiye eder. Detayl Õ bilgi için Yetkili Mazda Servisine ba úvurunuz.
Lastik ebatlar Õ ve lastik hava bas Õnçlar Õ ile ilgili olarak lastik hava bas Õnc Õ etiketine bak Õn Õz
(sayfa 6-49).
Teknik De ÷erler
Teknik De ÷erler
9-11
Page 838 of 875

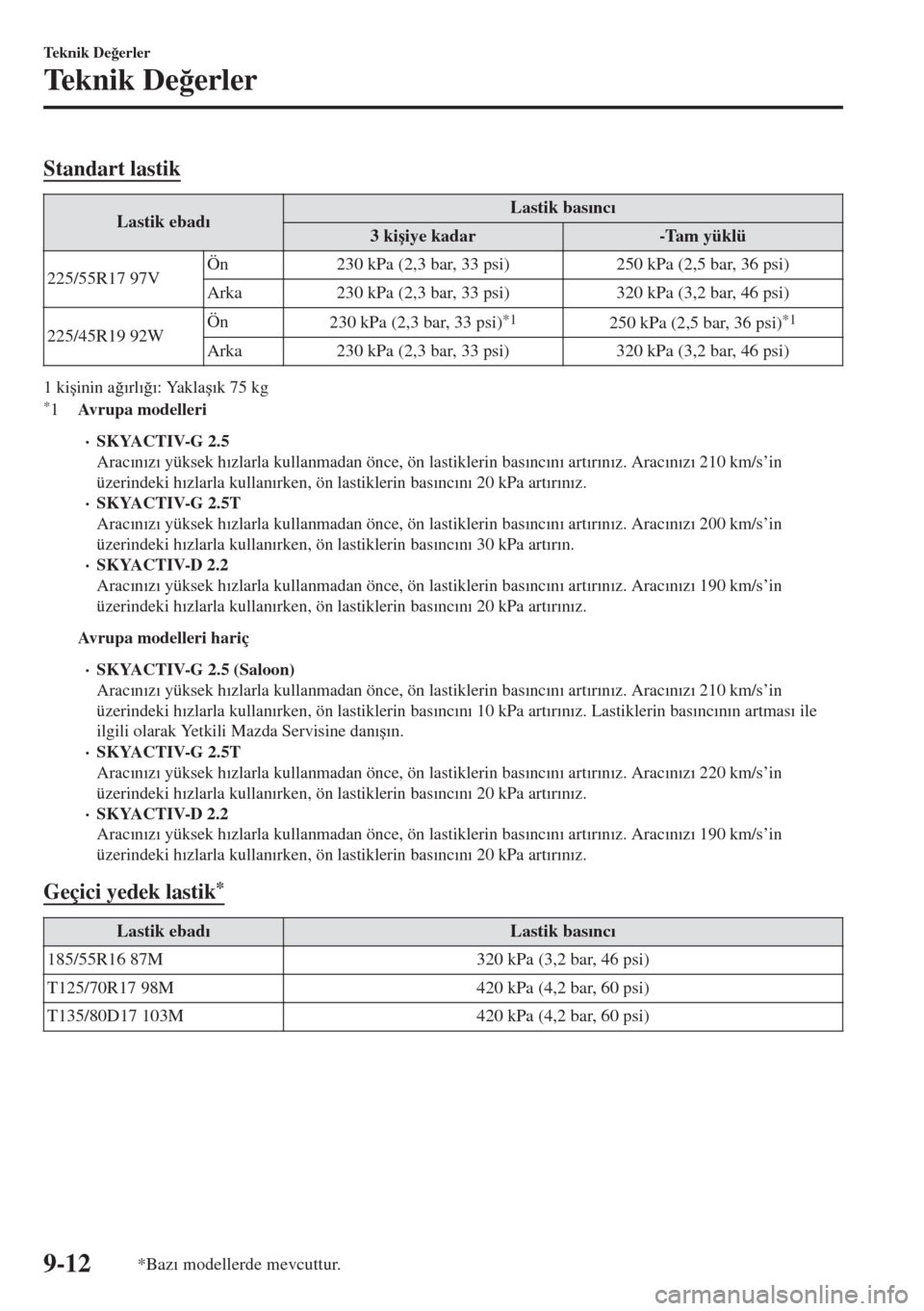

Standart lastik
Lastik ebad ÕLastik bas Õnc Õ
3 ki úiye kadar -Tam yüklü
225/55R17 97VÖn 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Arka 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
225/45R19 92WÖn
230 kPa (2,3 bar, 33 psi)
*1250 kPa (2,5 bar, 36 psi)*1
Arka 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
1 ki úinin a ÷ Õrl Õ ÷ Õ: Yakla ú Õk 75 kg*1Avrupa modelleri
•SKYACTIV-G 2.5
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 210 km/s’in
üzerindeki h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 20 kPa art Õr Õn Õz.
•SKYACTIV-G 2.5T
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 200 km/s’in
üzerindeki h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 30 kPa art Õr Õn.
•SKYACTIV-D 2.2
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 190 km/s’in
üzerindeki h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 20 kPa art Õr Õn Õz.
Avrupa modelleri hariç
•SKYACTIV-G 2.5 (Saloon)
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 210 km/s’in
üzerindeki h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 10 kPa art Õr Õn Õz. Lastiklerin bas Õnc Õn Õn artmas Õ ile
ilgili olarak Yetkili Mazda Servisine dan Õ ú Õn.
•SKYACTIV-G 2.5T
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 220 km/s’in
üzerindeki h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 20 kPa art Õr Õn Õz.
•SKYACTIV-D 2.2
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 190 km/s’in
üzerindeki h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 20 kPa art Õr Õn Õz.
Geçici yedek lastik*
Lastik ebad ÕLastik bas Õnc Õ
185/55R16 87M 320 kPa (3,2 bar, 46 psi)
T125/70R17 98M 420 kPa (4,2 bar, 60 psi)
T135/80D17 103M 420 kPa (4,2 bar, 60 psi)
Te k n i k D e ÷erler
Teknik De ÷erler
9-12*Baz Õ modellerde mevcuttur.
Page 839 of 875

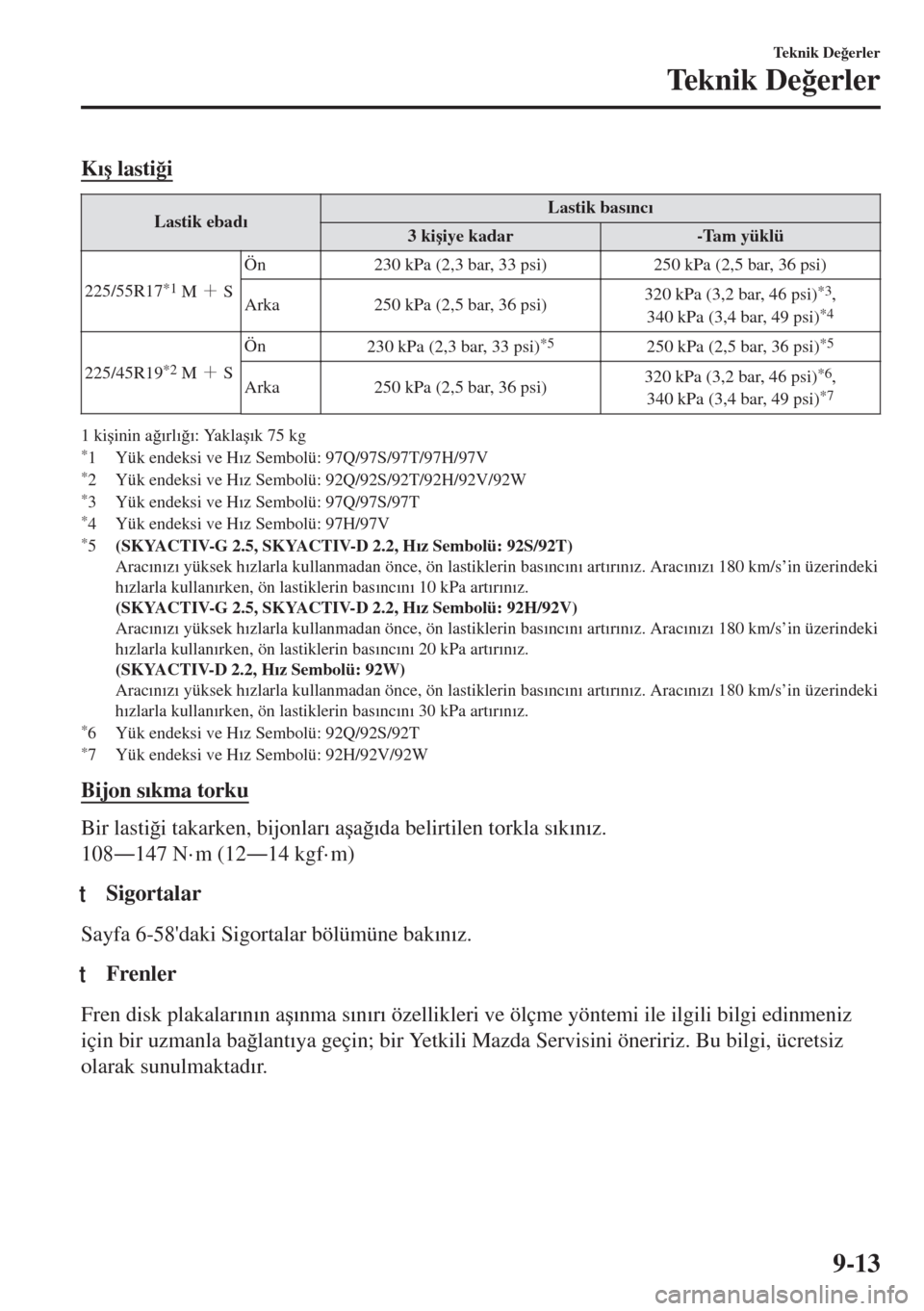

K Õ ú lasti ÷i
Lastik ebad ÕLastik bas Õnc Õ
3 ki úiye kadar -Tam yüklü
225/55R17
*1 M>)SÖn 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Arka 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)*3,
340 kPa (3,4 bar, 49 psi)*4
225/45R19*2 M>)SÖn
230 kPa (2,3 bar, 33 psi)
*5250 kPa (2,5 bar, 36 psi)*5
Arka 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)*6,
340 kPa (3,4 bar, 49 psi)*7
1 ki úinin a ÷ Õrl Õ ÷ Õ: Yakla ú Õk 75 kg*1 Yük endeksi ve H Õz Sembolü: 97Q/97S/97T/97H/97V*2 Yük endeksi ve H Õz Sembolü: 92Q/92S/92T/92H/92V/92W*3 Yük endeksi ve H Õz Sembolü: 97Q/97S/97T*4 Yük endeksi ve H Õz Sembolü: 97H/97V*5(SKYACTIV-G 2.5, SKYACTIV-D 2.2, H Õz Sembolü: 92S/92T)
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 180 km/s’in üzerindeki
h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 10 kPa art Õr Õn Õz.
(SKYACTIV-G 2.5, SKYACTIV-D 2.2, H Õz Sembolü: 92H/92V)
Arac Õn Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 180 km/s’in üzerindeki
h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 20 kPa art Õr Õn Õz.
(SKYACTIV-D 2.2, H Õz Sembolü: 92W)
Arac Õn
Õz Õ yüksek h Õzlarla kullanmadan önce, ön lastiklerin bas Õnc Õn Õ art Õr Õn Õz. Arac Õn Õz Õ 180 km/s’in üzerindeki
h Õzlarla kullan Õrken, ön lastiklerin bas Õnc Õn Õ 30 kPa art Õr Õn Õz.
*6 Yük endeksi ve H Õz Sembolü: 92Q/92S/92T*7 Yük endeksi ve H Õz Sembolü: 92H/92V/92W
Bijon s Õkma torku
Bir lasti ÷i takarken, bijonlar Õ a úa ÷ Õda belirtilen torkla s Õk Õn Õz.
108Š147 N·m (12Š14 kgf·m)
tSigortalar
Sayfa 6-58'daki Sigortalar bölümüne bak Õn Õz.
tFrenler
Fren disk plakalar Õn Õn a ú Õnma s Õn Õr Õ özellikleri ve ölçme yöntemi ile ilgili bilgi edinmeniz
için bir uzmanla ba ÷lant Õya geçin; bir Yetkili Mazda Servisini öneririz. Bu bilgi, ücretsiz
olarak sunulmaktad Õr.
Teknik De ÷erler
Teknik De ÷erler
9-13
Page 840 of 875
Ki úiselle útirme Özellikleri
tDe ÷i útirilebilir Sistem Ayarlar Õ/Ekipman Listesi
Güvenlik Ekipman Õ (sayfa 9-15)
•Geli úmi ú Smart City Fren Deste ÷i (Geli úmi ú SCBS)
•Smart City Fren Deste ÷i [ øleri] (SCBS F)
•Smart City Fren Deste ÷i Geri (SCBS R)
•Ak Õll Õ Fren Deste ÷i (SBS)
• ùeritten Ayr Õlma Uyar Õ Sistemi (LDWS)
• ùerit Takip Destek Sistemi (LAS) & ùerit De ÷i útirme Uyar Õ Sistemi (LDWS)
•Kör Nokta øzleme (BSM) Sistemi
•Mesafe Alg Õlama Destek Sistemi (DRSS)
•Sürücü Dikkati Uyar Õs Õ (DAA)
•Trafik ø úareti Tan Õma Sistemi (TSR)
•360° Görü ú Monitörü
•Park sensörü sistemi
Araç Ekipman Õ (sayfa 9-19)
•Kap Õ kilitleri (Kap Õ kilitleme dü ÷mesi yok)
•Anahtars Õz giri ú sistemi
•Ay d Õnlat Õlm Õ ú giri ú sistemi
•Otomatik silecek kontrolü
•Otomatik Õ ú Õk kontrolü
•Adaptif LED Farlar (ALH)
•Uzun Far Kontrol Sistemi (HBC)
•Adaptif Ön Ayd Õnlatma Sistemi (AFS)
•Farlar aç Õk hat Õrlat Õc Õs Õ
•Eve dönü ú Õ ú Õk sistemi
•Evden ayr Õl Õ ú Õ ú Õk sistemi
•Sinyal
•Üç Kez Yan Õp Sönen Dönü ú Sinyali
•Ortam lambalar Õ
Te k n i k D e ÷erler
Ki úiselle útirme Özellikleri
9-14
