MAZDA MODEL 6 2018 Manuale del proprietario (in Italian)

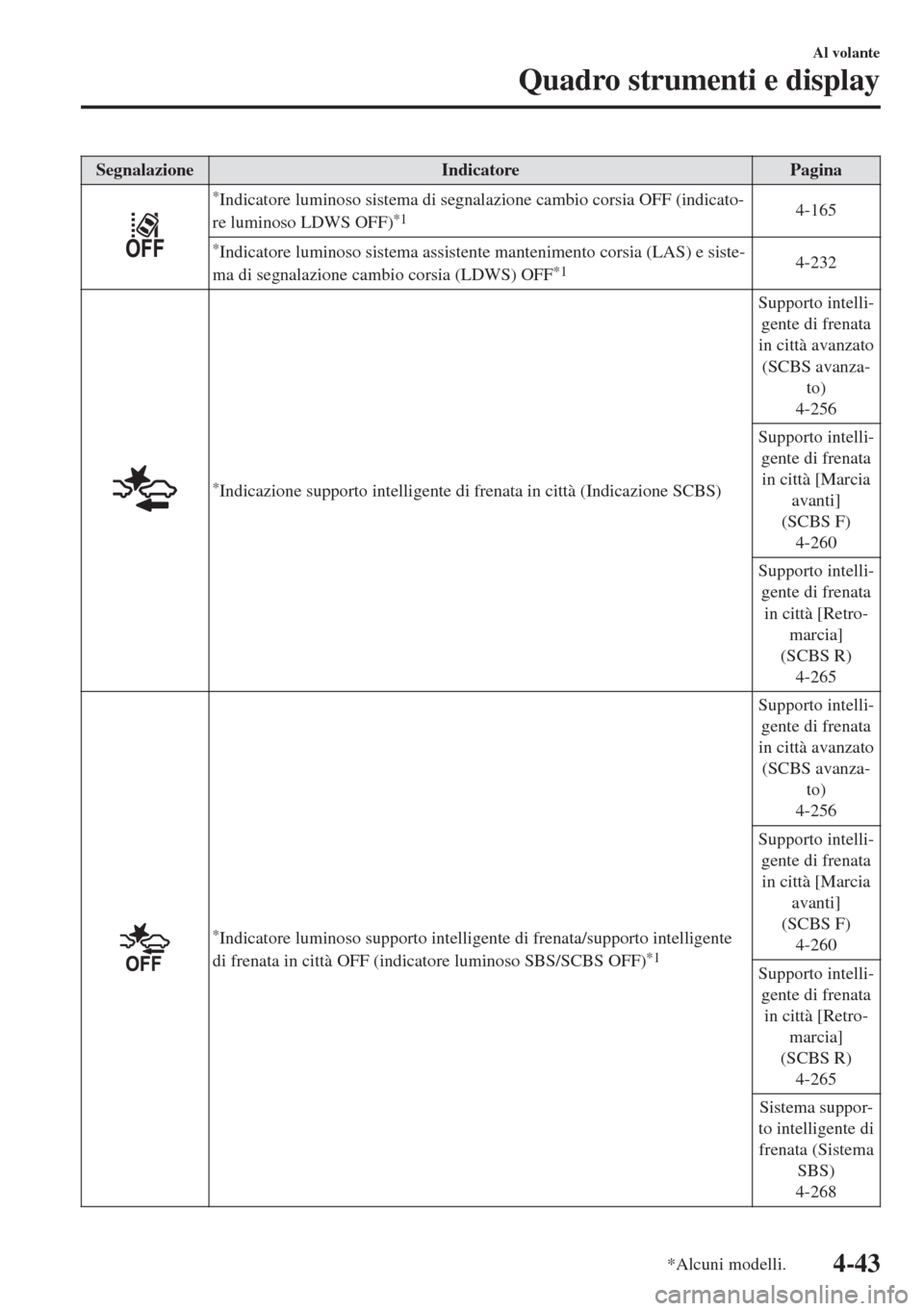

Segnalazione Indicatore Pagina
*Indicatore luminoso sistema di segnalazione cambio corsia OFF (indicato-
re luminoso LDWS OFF)*14-165
*Indicatore luminoso sistema assistente mantenimento corsia (LAS) e siste-
ma di segnalazione cambio corsia (LDWS) OFF*14-232
*Indicazione supporto intelligente di frenata in città (Indicazione SCBS)Supporto intelli-
gente di frenata
in città avanzato
(SCBS avanza-
to)
4-256
Supporto intelli-
gente di frenata
in città [Marcia
avanti]
(SCBS F)
4-260
Supporto intelli-
gente di frenata
in città [Retro-
marcia]
(SCBS R)
4-265
*Indicatore luminoso supporto intelligente di frenata/supporto intelligente
di frenata in città OFF (indicatore luminoso SBS/SCBS OFF)*1
Supporto intelli-
gente di frenata
in città avanzato
(SCBS avanza-
to)
4-256
Supporto intelli-
gente di frenata
in città [Marcia
avanti]
(SCBS F)
4-260
Supporto intelli-
gente di frenata
in città [Retro-
marcia]
(SCBS R)
4-265
Sistema suppor-
to intelligente di
frenata (Sistema
SBS)
4-268
Al volante
Quadro strumenti e display
*Alcuni modelli.4-43

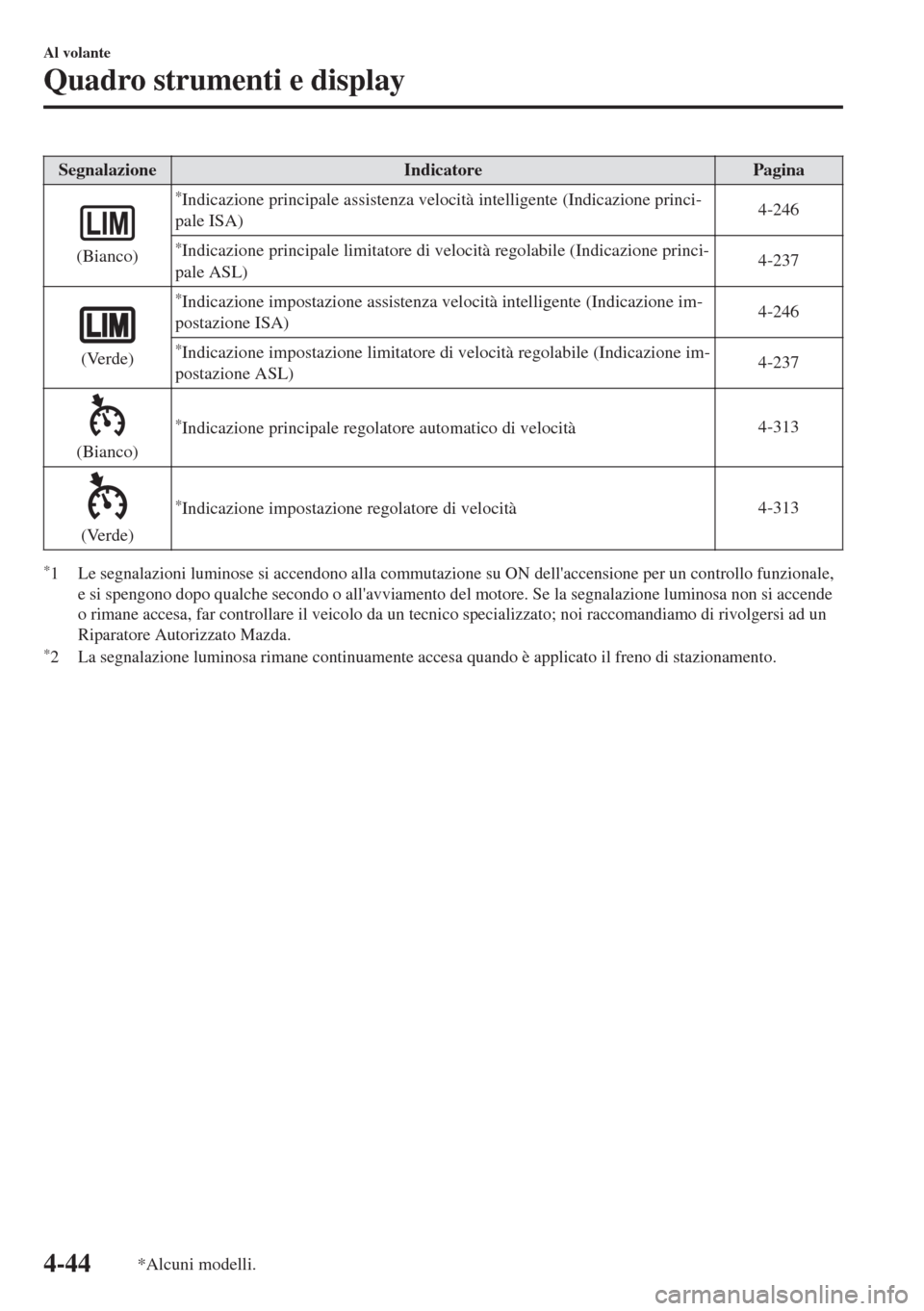

Segnalazione Indicatore Pagina
(Bianco)
*Indicazione principale assistenza velocità intelligente (Indicazione princi-
pale ISA)4-246
*Indicazione principale limitatore di velocità regolabile (Indicazione princi-
pale ASL)4-237
(Verde)
*Indicazione impostazione assistenza velocità intelligente (Indicazione im-
postazione ISA)4-246
*Indicazione impostazione limitatore di velocità regolabile (Indicazione im-
postazione ASL)4-237
(Bianco)
*Indicazione principale regolatore automatico di velocità4-313
(Verde)
*Indicazione impostazione regolatore di velocità4-313
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
*2 La segnalazione luminosa rimane continuamente accesa quando è applicato il freno di stazionamento.
Al volante
Quadro strumenti e display
4-44*Alcuni modelli.

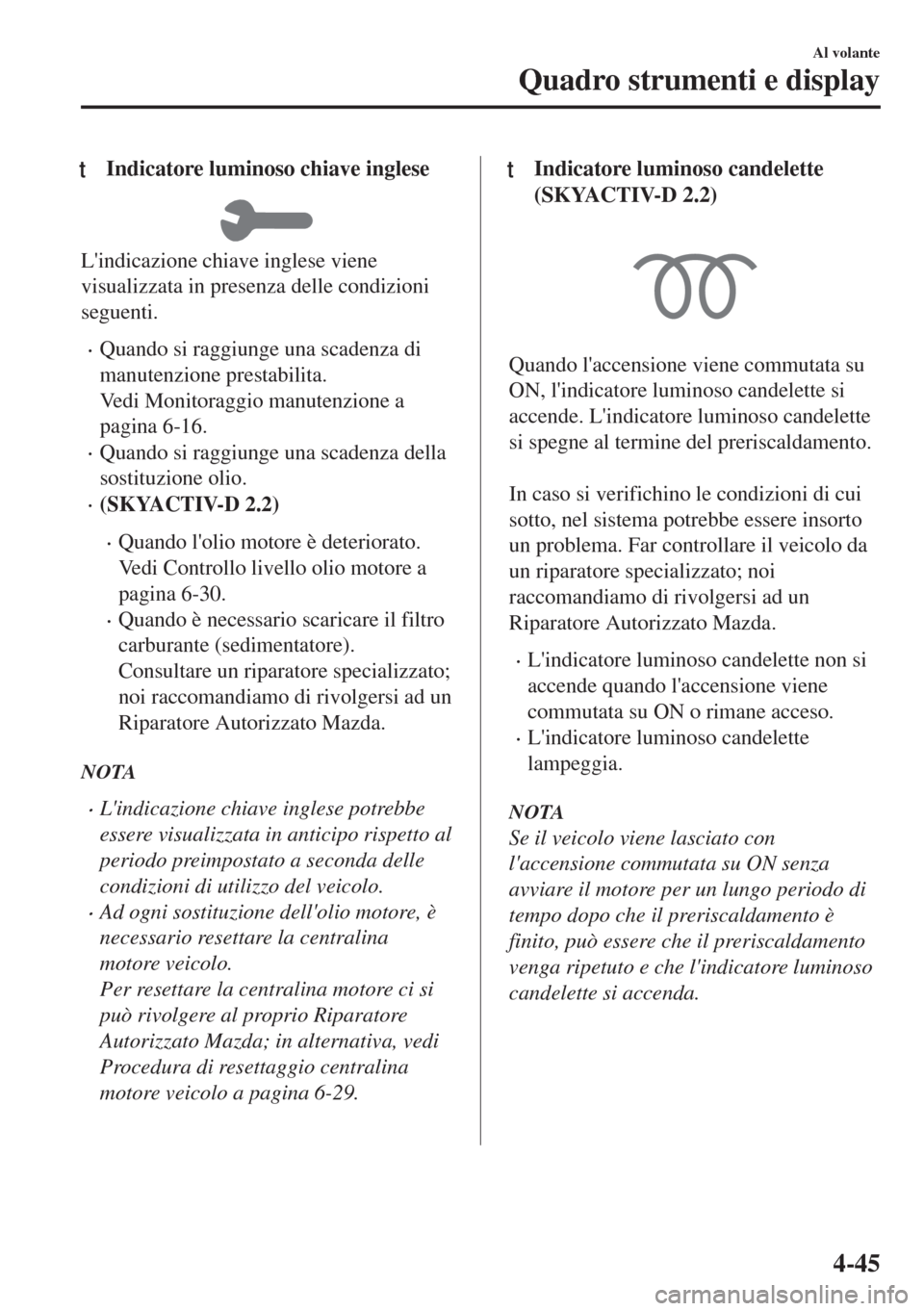

tIndicatore luminoso chiave inglese
L'indicazione chiave inglese viene
visualizzata in presenza delle condizioni
seguenti.
•Quando si raggiunge una scadenza di
manutenzione prestabilita.
Vedi Monitoraggio manutenzione a
pagina 6-16.
•Quando si raggiunge una scadenza della
sostituzione olio.
•(SKYACTIV-D 2.2)
•Quando l'olio motore è deteriorato.
Vedi Controllo livello olio motore a
pagina 6-30.
•Quando è necessario scaricare il filtro
carburante (sedimentatore).
Consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
•L'indicazione chiave inglese potrebbe
essere visualizzata in anticipo rispetto al
periodo preimpostato a seconda delle
condizioni di utilizzo del veicolo.
•Ad ogni sostituzione dell'olio motore, è
necessario resettare la centralina
motore veicolo.
Per resettare la centralina motore ci si
può rivolgere al proprio Riparatore
Autorizzato Mazda; in alternativa, vedi
Procedura di resettaggio centralina
motore veicolo a pagina 6-29.

tIndicatore luminoso candelette
(SKYACTIV-D 2.2)
Quando l'accensione viene commutata su
ON, l'indicatore luminoso candelette si
accende. L'indicatore luminoso candelette
si spegne al termine del preriscaldamento.

In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•L'indicatore luminoso candelette non si
accende quando l'accensione viene
commutata su ON o rimane acceso.
•L'indicatore luminoso candelette
lampeggia.
NOTA
Se il veicolo viene lasciato con
l'accensione commutata su ON senza
avviare il motore per un lungo periodo di
tempo dopo che il preriscaldamento è
finito, può essere che il preriscaldamento
venga ripetuto e che l'indicatore luminoso
candelette si accenda.
Al volante
Quadro strumenti e display
4-45

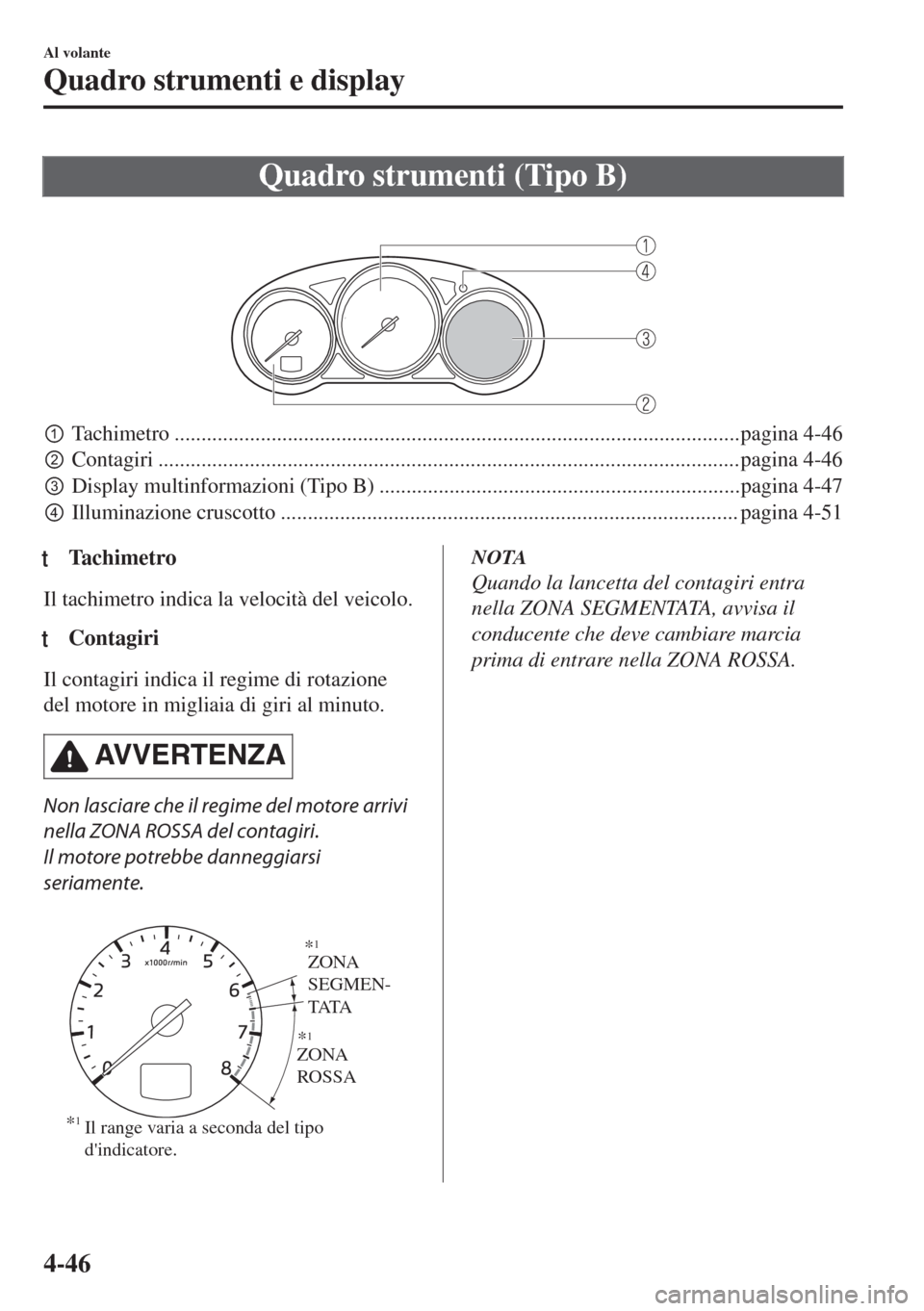

Quadro strumenti (Tipo B)

pTachimetro .........................................................................................................pagina 4-46
qContagiri ............................................................................................................pagina 4-46
rDisplay multinformazioni (Tipo B) ...................................................................pagina 4-47
sIlluminazione cruscotto ..................................................................................... pagina 4-51
ttTachimetro
Il tachimetro indica la velocità del veicolo.
tContagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
AVVERTENZA
Non lasciare che il regime del motore arrivi
nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.

ZONA
SEGMEN-
TATA
ZONA
ROSSA
*
1Il range varia a seconda del tipo
d'indicatore.*
1
*1
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
Al volante
Quadro strumenti e display
4-46

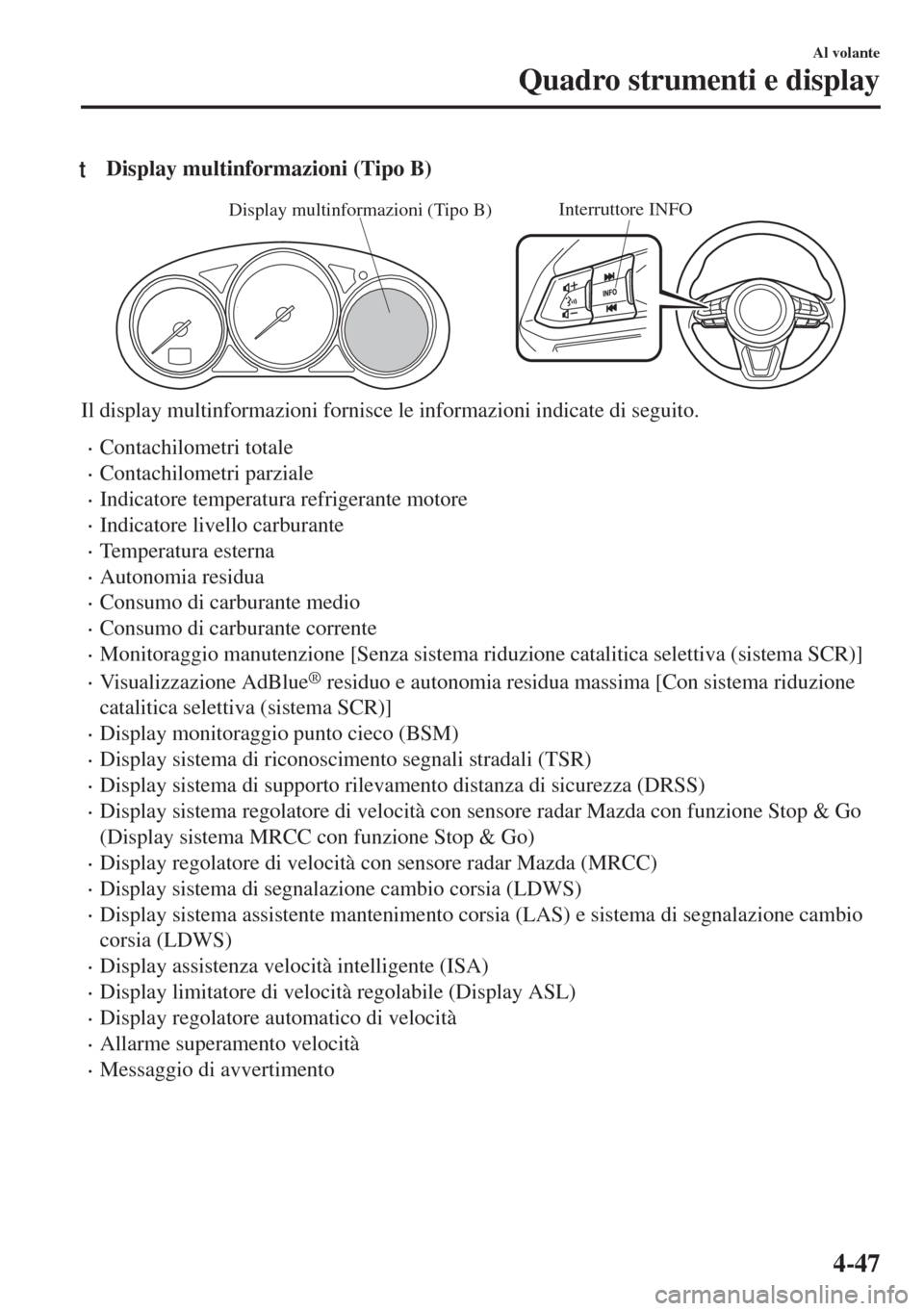

tDisplay multinformazioni (Tipo B)
Interruttore INFODisplay multinformazioni (Tipo B)
Il display multinformazioni fornisce le informazioni indicate di seguito.
•Contachilometri totale
•Contachilometri parziale
•Indicatore temperatura refrigerante motore
•Indicatore livello carburante
•Temperatura esterna
•Autonomia residua
•Consumo di carburante medio
•Consumo di carburante corrente
•Monitoraggio manutenzione [Senza sistema riduzione catalitica selettiva (sistema SCR)]
•Visualizzazione AdBlue® residuo e autonomia residua massima [Con sistema riduzione
catalitica selettiva (sistema SCR)]
•Display monitoraggio punto cieco (BSM)
•Display sistema di riconoscimento segnali stradali (TSR)
•Display sistema di supporto rilevamento distanza di sicurezza (DRSS)
•Display sistema regolatore di velocità con sensore radar Mazda con funzione Stop & Go
(Display sistema MRCC con funzione Stop & Go)
•Display regolatore di velocità con sensore radar Mazda (MRCC)
•Display sistema di segnalazione cambio corsia (LDWS)
•Display sistema assistente mantenimento corsia (LAS) e sistema di segnalazione cambio
corsia (LDWS)
•Display assistenza velocità intelligente (ISA)
•Display limitatore di velocità regolabile (Display ASL)
•Display regolatore automatico di velocità
•Allarme superamento velocità
•Messaggio di avvertimento
Al volante
Quadro strumenti e display
4-47

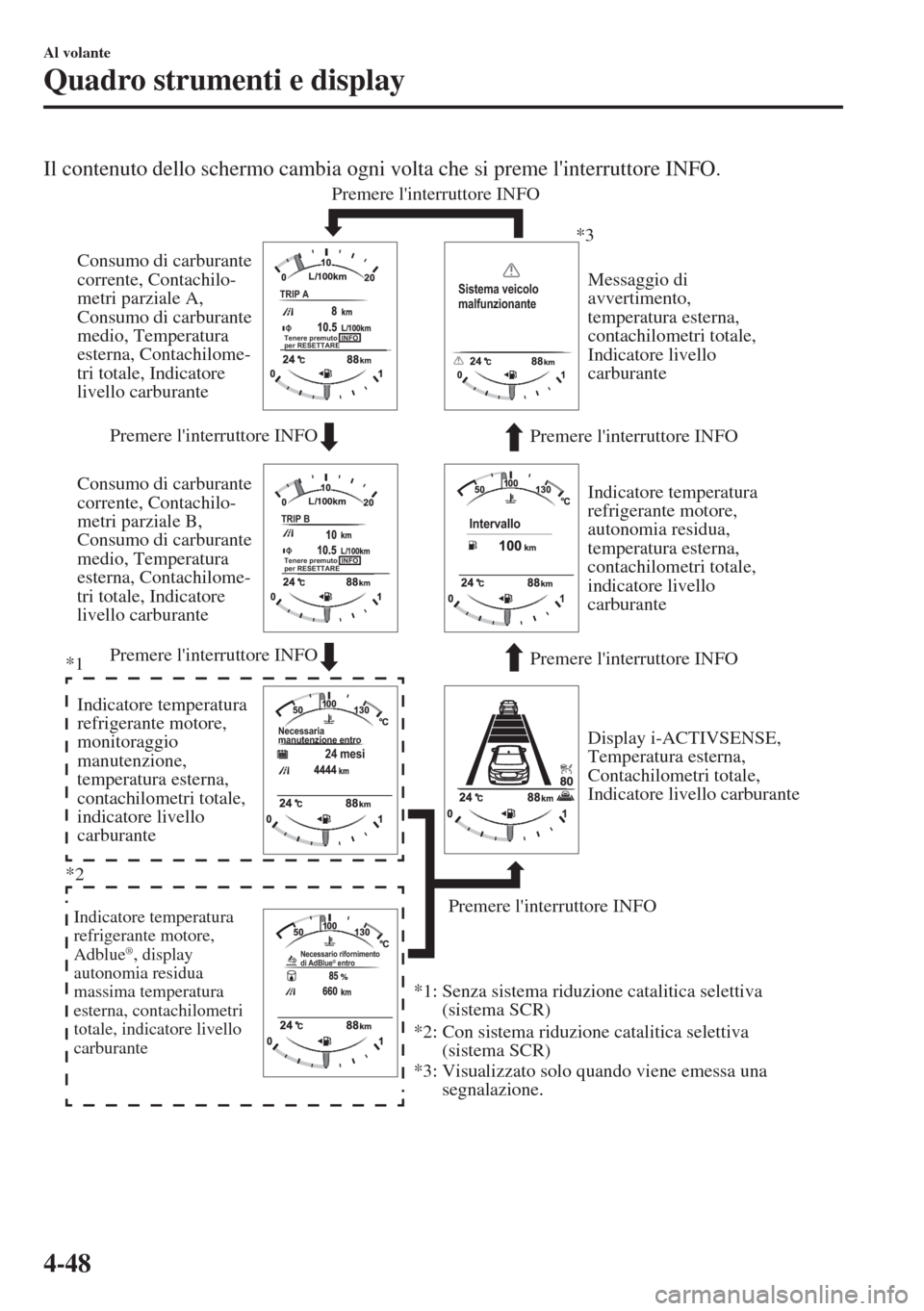

Il contenuto dello schermo cambia ogni volta che si preme l'interruttore INFO.
Premere l'interruttore INFO
Premere l'interruttore INFO
Premere l'interruttore INFO
Premere l'interruttore INFO
Premere l'interruttore INFO Premere l'interruttore INFO
Consumo di carburante
corrente, Contachilo-
metri parziale A,
Consumo di carburante
medio, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante
Consumo di carburante
corrente, Contachilo-
metri parziale B,
Consumo di carburante
medio, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante
Indicatore temperatura
refrigerante motore,
monitoraggio
manutenzione,
temperatura esterna,
contachilometri totale,
indicatore livello
carburanteDisplay i-ACTIVSENSE,
Temperatura esterna,
Contachilometri totale,
Indicatore livello carburante Messaggio di
avvertimento,
temperatura e
sterna,
contachilometri totale,
Indicatore livello
carburante *3
*1
*2
*3: Visualizzato solo quando viene emessa una
segnalazione. Senza sistema riduzione catalitica selettiva
(sistema SCR) *1:
*2: Con sistema riduzione catalitica selettiva
(sistema SCR)
Indicatore temperatura
refrigerante motore,
Adblue
®, display
autonomia residua
massima temperatura
esterna, contachilometri
totale, indicatore livello
carburante
Indicatore temperatura
refrigerante motore,
autonomia residua,
temperatura esterna,
contachilometri totale,
indicatore livello
carburante
Necessaria
manutenzione entro
Necessario rifornimento
di AdBlue® entro
TRIP B TRIP A
Tenere premuto INFO
per RESETTARE
Intervallo
Sistema veicolo
malfunzionante
24 mesi
Tenere premuto INFO
per RESETTARE
Al volante
Quadro strumenti e display
4-48

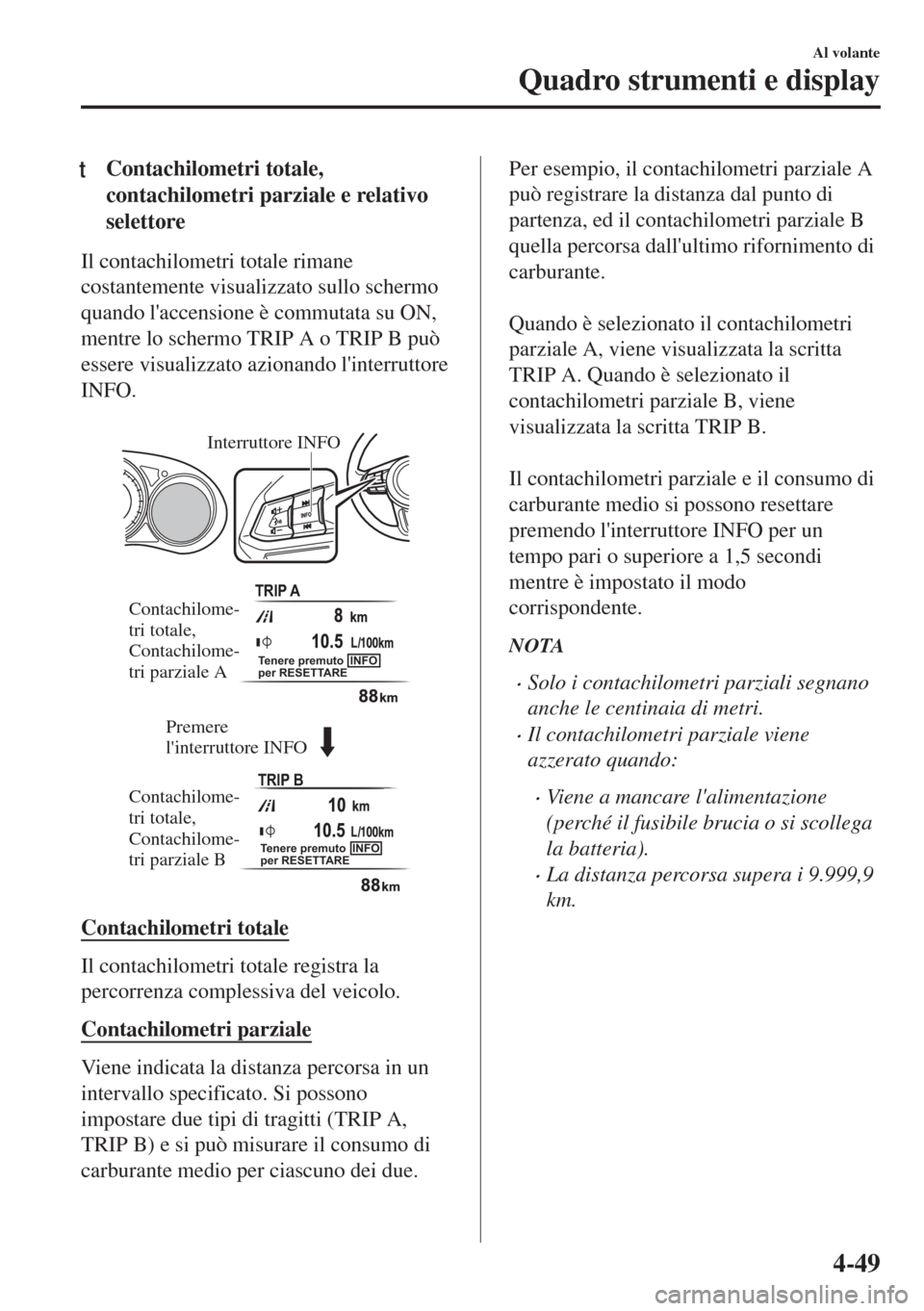

tContachilometri totale,
contachilometri parziale e relativo
selettore
Il contachilometri totale rimane
costantemente visualizzato sullo schermo
quando l'accensione è commutata su ON,
mentre lo schermo TRIP A o TRIP B può
essere visualizzato azionando l'interruttore
INFO.

Premere
l'interruttore INFOInterruttore INFO
Contachilome-
tri totale,
Contachilome-
tri parziale A
Contachilome-
tri totale,
Contachilome-
tri parziale B
TRIP A
TRIP B
Tenere premuto INFO
per RESETTARE
Tenere premuto INFO
per RESETTARE
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Viene indicata la distanza percorsa in un
intervallo specificato. Si possono
impostare due tipi di tragitti (TRIP A,
TRIP B) e si può misurare il consumo di
carburante medio per ciascuno dei due.
Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale e il consumo di
carburante medio si possono resettare
premendo l'interruttore INFO per un
tempo pari o superiore a 1,5 secondi
mentre è impostato il modo
corrispondente.
NOTA
•Solo i contachilometri parziali segnano
anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si scollega
la batteria).
•La distanza percorsa supera i 9.999,9
km.
Al volante
Quadro strumenti e display
4-49

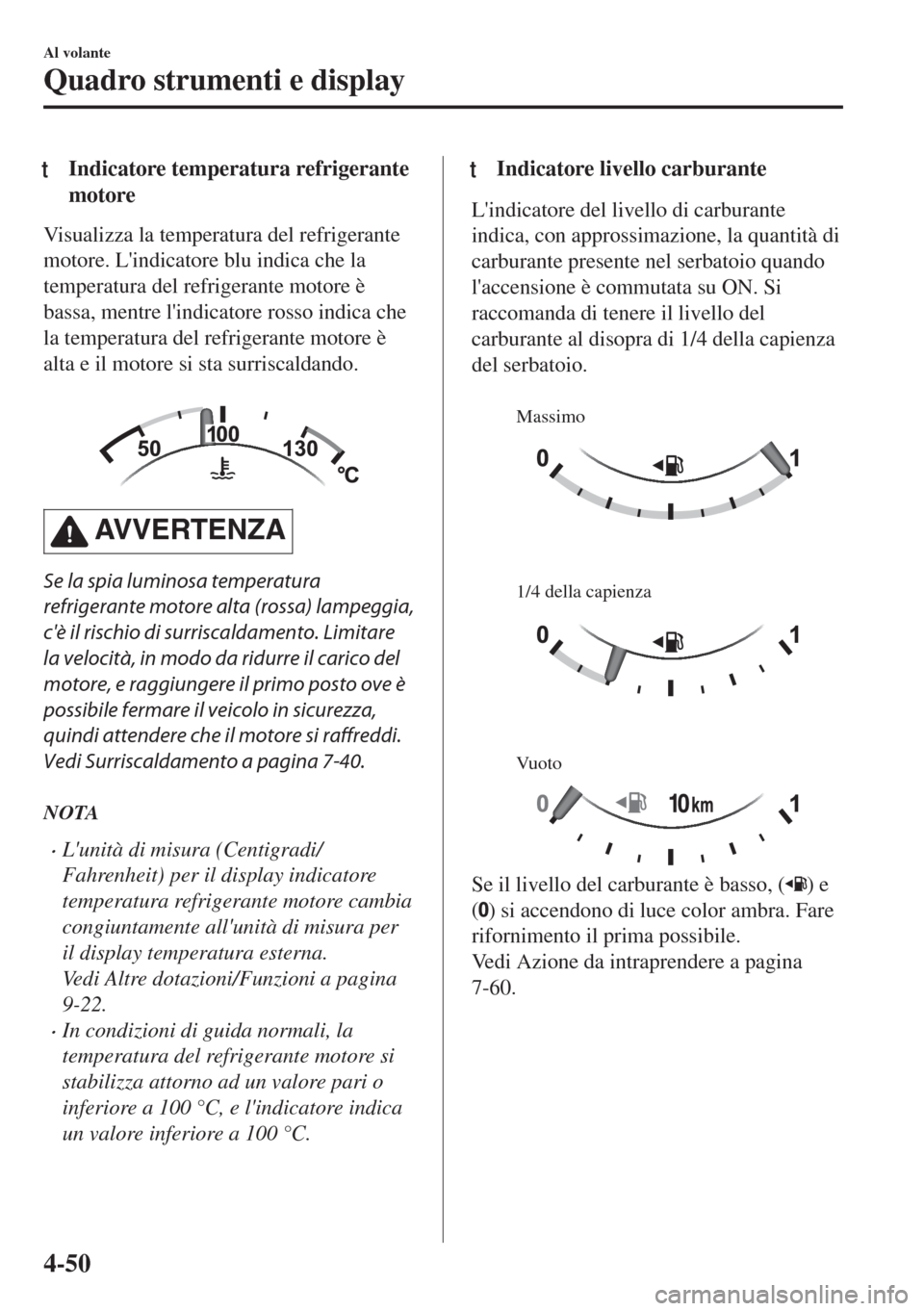

tIndicatore temperatura refrigerante
motore
Visualizza la temperatura del refrigerante
motore. L'indicatore blu indica che la
temperatura del refrigerante motore è
bassa, mentre l'indicatore rosso indica che
la temperatura del refrigerante motore è
alta e il motore si sta surriscaldando.

AVVERTENZA
Se la spia luminosa temperatura
refrigerante motore alta (rossa) lampeggia,
c'è il rischio di surriscaldamento. Limitare
la velocità, in modo da ridurre il carico del
motore, e raggiungere il primo posto ove è
possibile fermare il veicolo in sicurezza,
quindi attendere che il motore si raffreddi.
Vedi Surriscaldamento a pagina 7-40.
NOTA
•L'unità di misura (Centigradi/
Fahrenheit) per il display indicatore
temperatura refrigerante motore cambia
congiuntamente all'unità di misura per
il display temperatura esterna.
Vedi Altre dotazioni/Funzioni a pagina
9-22.
•In condizioni di guida normali, la
temperatura del refrigerante motore si
stabilizza attorno ad un valore pari o
inferiore a 100 °C, e l'indicatore indica
un valore inferiore a 100 °C.
tIndicatore livello carburante
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.

Massimo
1/4 della capienza
Vuoto
Se il livello del carburante è basso, () e
(
) si accendono di luce color ambra. Fare
rifornimento il prima possibile.
Vedi Azione da intraprendere a pagina
7-60.
Al volante
Quadro strumenti e display
4-50

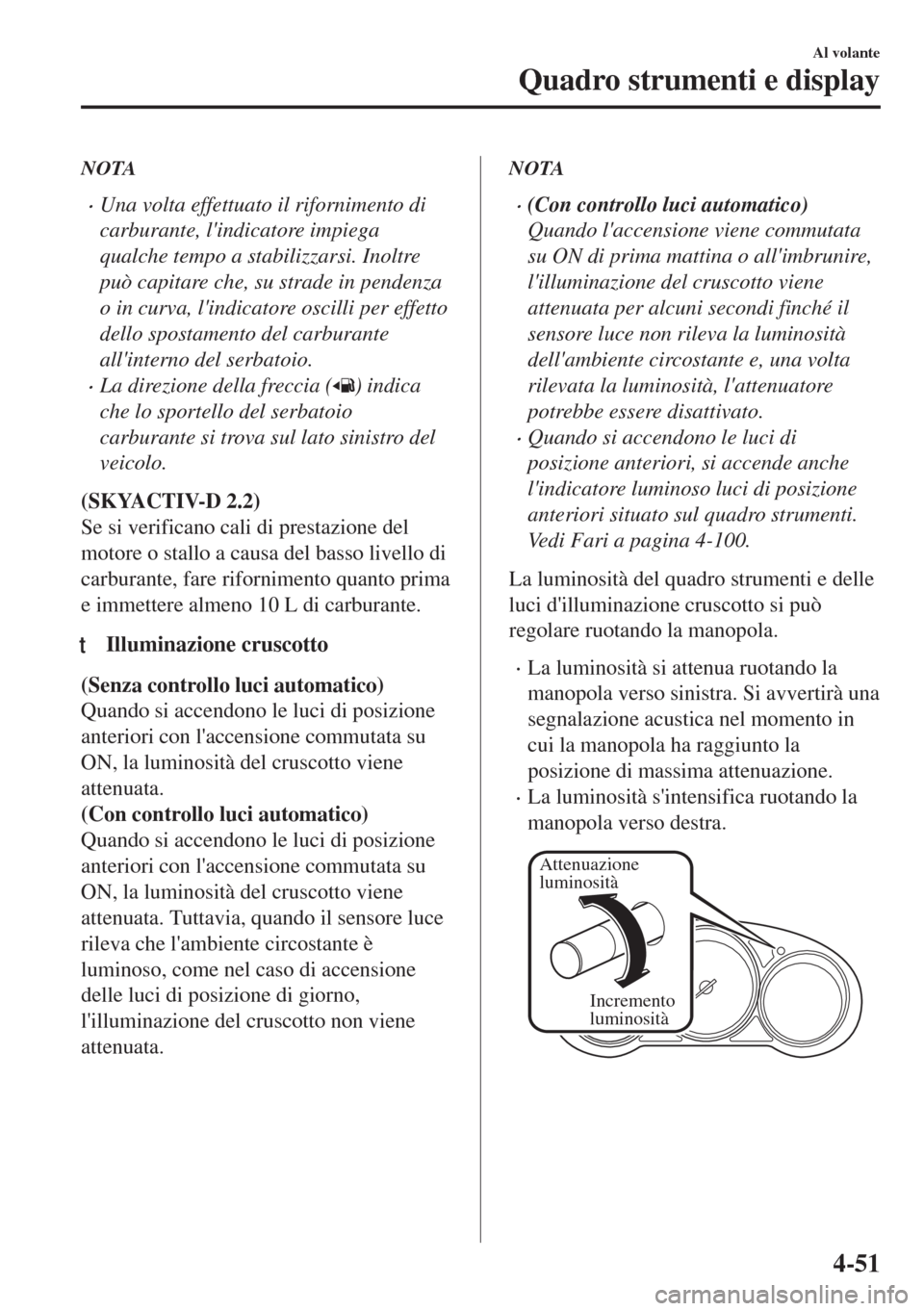

NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro del
veicolo.
(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello di
carburante, fare rifornimento quanto prima
e immettere almeno 10 L di carburante.
ttIlluminazione cruscotto
(Senza controllo luci automatico)
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata.
(Con controllo luci automatico)
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata. Tuttavia, quando il sensore luce
rileva che l'ambiente circostante è
luminoso, come nel caso di accensione
delle luci di posizione di giorno,
l'illuminazione del cruscotto non viene
attenuata.
NOTA
•(Con controllo luci automatico)
Quando l'accensione viene commutata
su ON di prima mattina o all'imbrunire,
l'illuminazione del cruscotto viene
attenuata per alcuni secondi finché il
sensore luce non rileva la luminosità
dell'ambiente circostante e, una volta
rilevata la luminosità, l'attenuatore
potrebbe essere disattivato.
•Quando si accendono le luci di
posizione anteriori, si accende anche
l'indicatore luminoso luci di posizione
anteriori situato sul quadro strumenti.
Vedi Fari a pagina 4-100.
La luminosità del quadro strumenti e delle
luci d'illuminazione cruscotto si può
regolare ruotando la manopola.
•La luminosità si attenua ruotando la
manopola verso sinistra. Si avvertirà una
segnalazione acustica nel momento in
cui la manopola ha raggiunto la
posizione di massima attenuazione.
•La luminosità s'intensifica ruotando la
manopola verso destra.
Attenuazione
luminosità
Incremento
luminosità
Al volante
Quadro strumenti e display
4-51

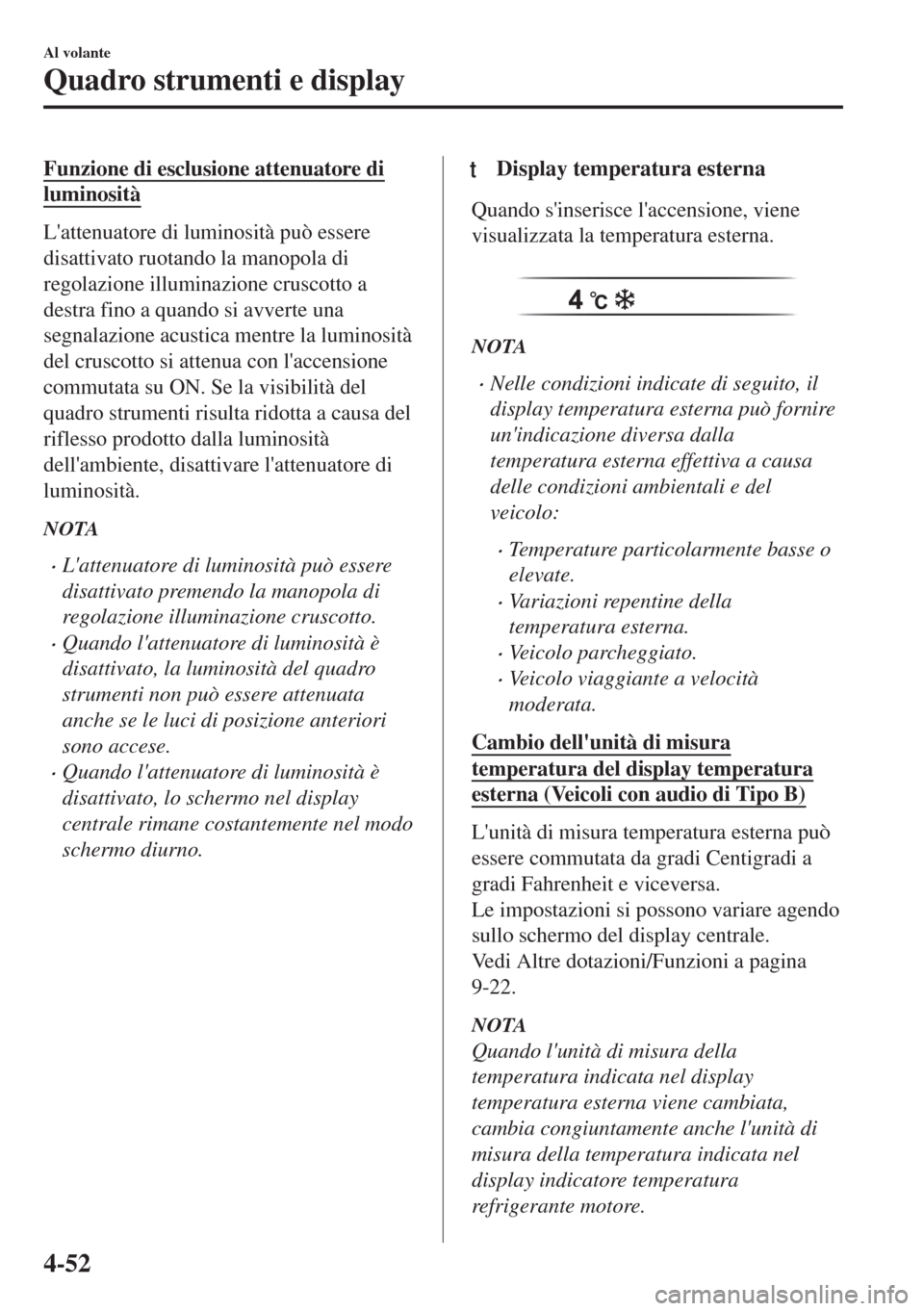

Funzione di esclusione attenuatore di
luminosità
L'attenuatore di luminosità può essere
disattivato ruotando la manopola di
regolazione illuminazione cruscotto a
destra fino a quando si avverte una
segnalazione acustica mentre la luminosità
del cruscotto si attenua con l'accensione
commutata su ON. Se la visibilità del
quadro strumenti risulta ridotta a causa del
riflesso prodotto dalla luminosità
dell'ambiente, disattivare l'attenuatore di
luminosità.
NOTA
•L'attenuatore di luminosità può essere
disattivato premendo la manopola di
regolazione illuminazione cruscotto.
•Quando l'attenuatore di luminosità è
disattivato, la luminosità del quadro
strumenti non può essere attenuata
anche se le luci di posizione anteriori
sono accese.
•Quando l'attenuatore di luminosità è
disattivato, lo schermo nel display
centrale rimane costantemente nel modo
schermo diurno.
tDisplay temperatura esterna
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
•Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con audio di Tipo B)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Altre dotazioni/Funzioni a pagina
9-22.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Al volante
Quadro strumenti e display
4-52
