MAZDA MODEL 6 2018 Manuale del proprietario (in Italian)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL 6, Model: MAZDA MODEL 6 2018Pages: 939

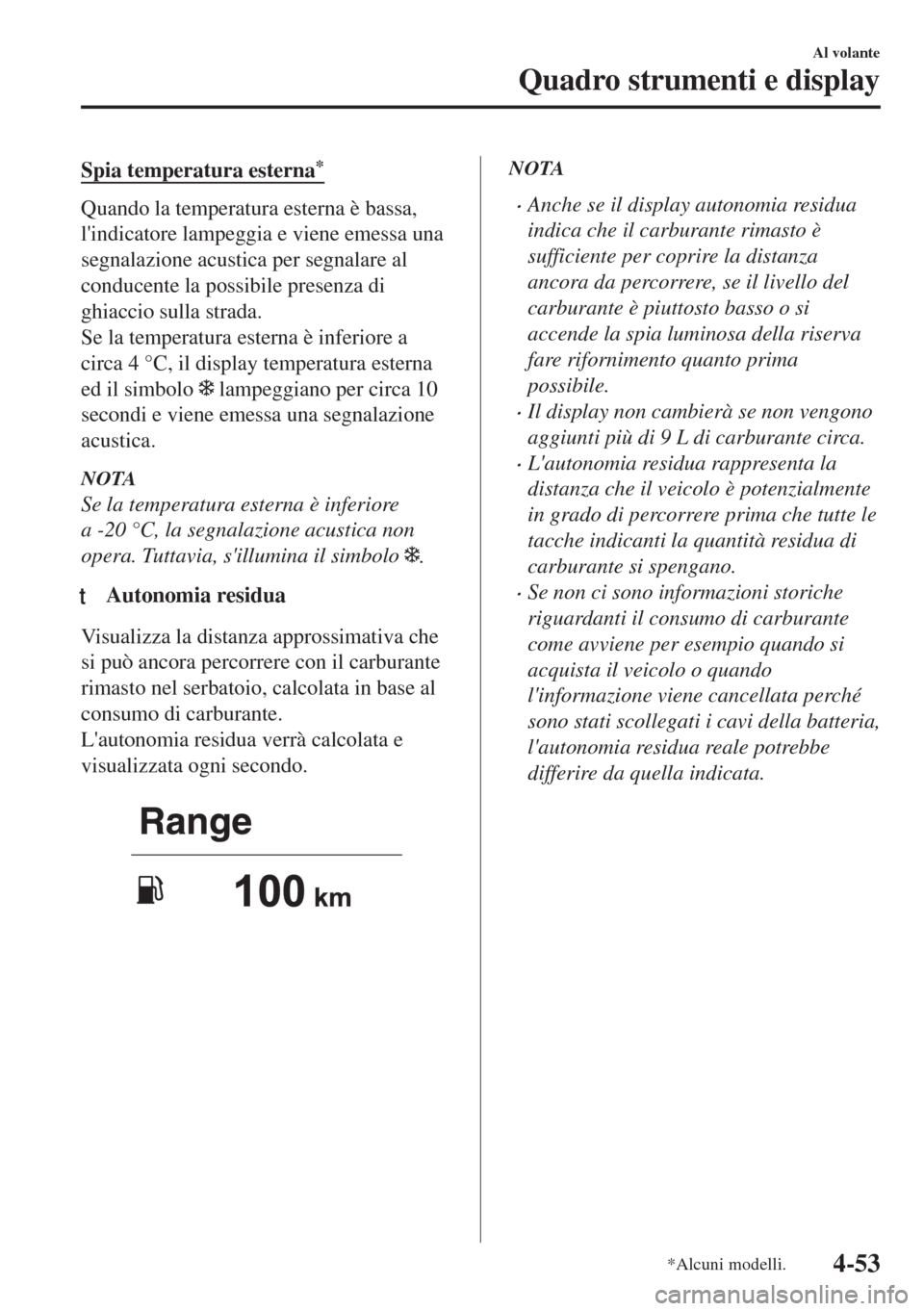

Page 231 of 939

Spia temperatura esterna*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa 10
secondi e viene emessa una segnalazione
acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
ttAutonomia residua
Visualizza la distanza approssimativa che
si può ancora percorrere con il carburante
rimasto nel serbatoio, calcolata in base al
consumo di carburante.
L'autonomia residua verrà calcolata e
visualizzata ogni secondo.
NOTA
•Anche se il display autonomia residua
indica che il carburante rimasto è
sufficiente per coprire la distanza
ancora da percorrere, se il livello del
carburante è piuttosto basso o si
accende la spia luminosa della riserva
fare rifornimento quanto prima
possibile.
•Il display non cambierà se non vengono
aggiunti più di 9 L di carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è potenzialmente
in grado di percorrere prima che tutte le
tacche indicanti la quantità residua di
carburante si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata perché
sono stati scollegati i cavi della batteria,
l'autonomia residua reale potrebbe
differire da quella indicata.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-53

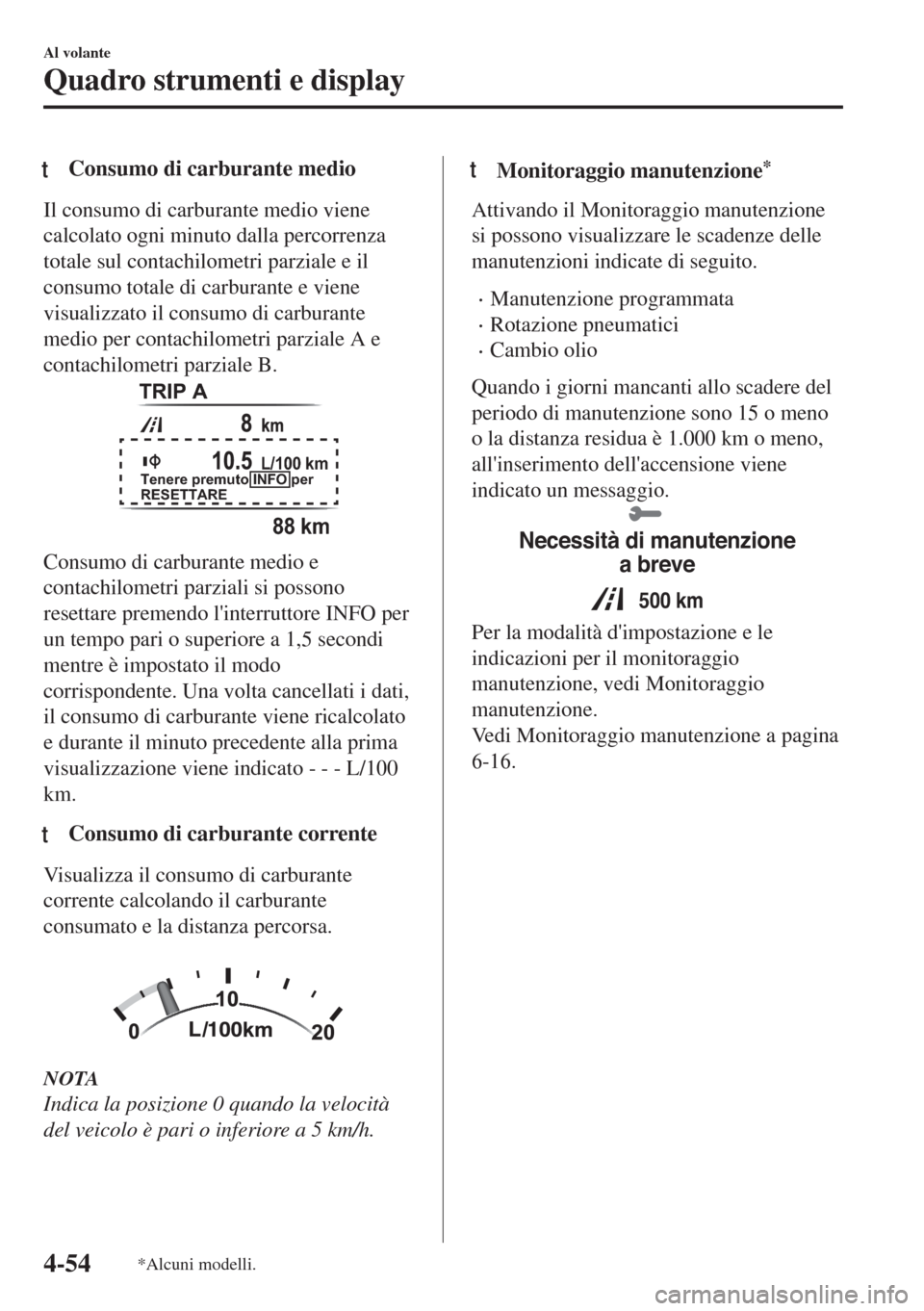

Page 232 of 939

tConsumo di carburante medio
Il consumo di carburante medio viene
calcolato ogni minuto dalla percorrenza
totale sul contachilometri parziale e il
consumo totale di carburante e viene
visualizzato il consumo di carburante
medio per contachilometri parziale A e
contachilometri parziale B.
TRIP A
Tenere premuto INFO per
RESETTAREL/100 km
88 km
Consumo di carburante medio e
contachilometri parziali si possono
resettare premendo l'interruttore INFO per
un tempo pari o superiore a 1,5 secondi
mentre è impostato il modo
corrispondente. Una volta cancellati i dati,
il consumo di carburante viene ricalcolato
e durante il minuto precedente alla prima
visualizzazione viene indicato - - - L/100
km.
ttConsumo di carburante corrente
Visualizza il consumo di carburante
corrente calcolando il carburante
consumato e la distanza percorsa.
NOTA
Indica la posizione 0 quando la velocità
del veicolo è pari o inferiore a 5 km/h.
ttMonitoraggio manutenzione*
Attivando il Monitoraggio manutenzione
si possono visualizzare le scadenze delle
manutenzioni indicate di seguito.
•Manutenzione programmata
•Rotazione pneumatici
•Cambio olio
Quando i giorni mancanti allo scadere del
periodo di manutenzione sono 15 o meno
o la distanza residua è 1.000 km o meno,
all'inserimento dell'accensione viene
indicato un messaggio.
Necessità di manutenzione
a breve
500 km
Per la modalità d'impostazione e le
indicazioni per il monitoraggio
manutenzione, vedi Monitoraggio
manutenzione.
Vedi Monitoraggio manutenzione a pagina
6-16.
Al volante
Quadro strumenti e display
4-54*Alcuni modelli.
Page 233 of 939

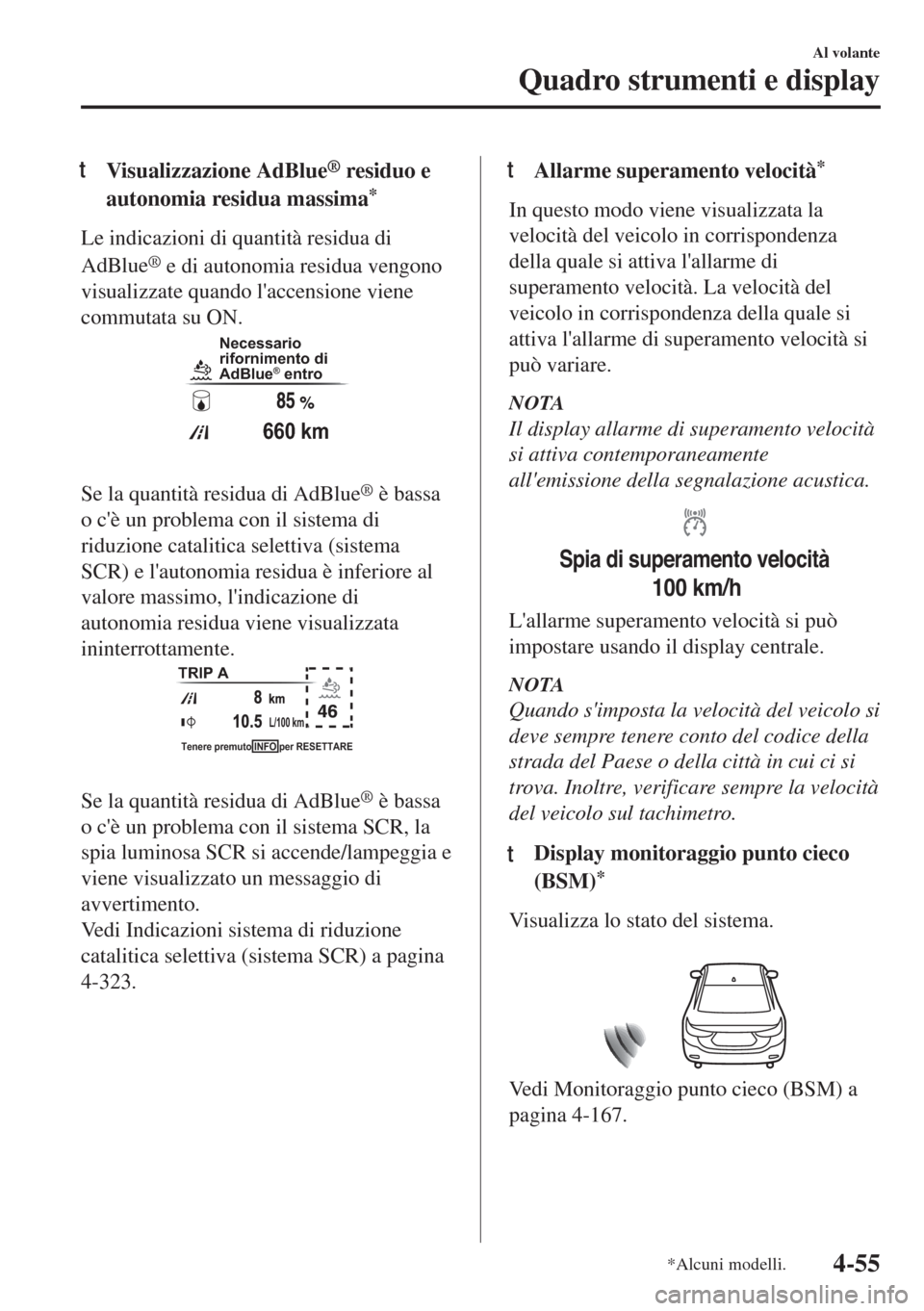

tVisualizzazione AdBlue® residuo e
autonomia residua massima
*
Le indicazioni di quantità residua di
AdBlue
® e di autonomia residua vengono
visualizzate quando l'accensione viene
commutata su ON.
Necessario
rifornimento di
AdBlue
® entro
660 km
Se la quantità residua di AdBlue
® è bassa
o c'è un problema con il sistema di
riduzione catalitica selettiva (sistema
SCR) e l'autonomia residua è inferiore al
valore massimo, l'indicazione di
autonomia residua viene visualizzata
ininterrottamente.
TRIP A
Tenere premuto INFO per RESETTARE
L/100 km
Se la quantità residua di AdBlue
® è bassa
o c'è un problema con il sistema SCR, la
spia luminosa SCR si accende/lampeggia e
viene visualizzato un messaggio di
avvertimento.
Vedi Indicazioni sistema di riduzione
catalitica selettiva (sistema SCR) a pagina
4-323.
ttAllarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento velocità
si attiva contemporaneamente
all'emissione della segnalazione acustica.
Spia di superamento velocità
100 km/h
L'allarme superamento velocità si può
impostare usando il display centrale.
NOTA
Quando s'imposta la velocità del veicolo si
deve sempre tenere conto del codice della
strada del Paese o della città in cui ci si
trova. Inoltre, verificare sempre la velocità
del veicolo sul tachimetro.
tDisplay monitoraggio punto cieco
(BSM)
*
Visualizza lo stato del sistema.
Vedi Monitoraggio punto cieco (BSM) a
pagina 4-167.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-55

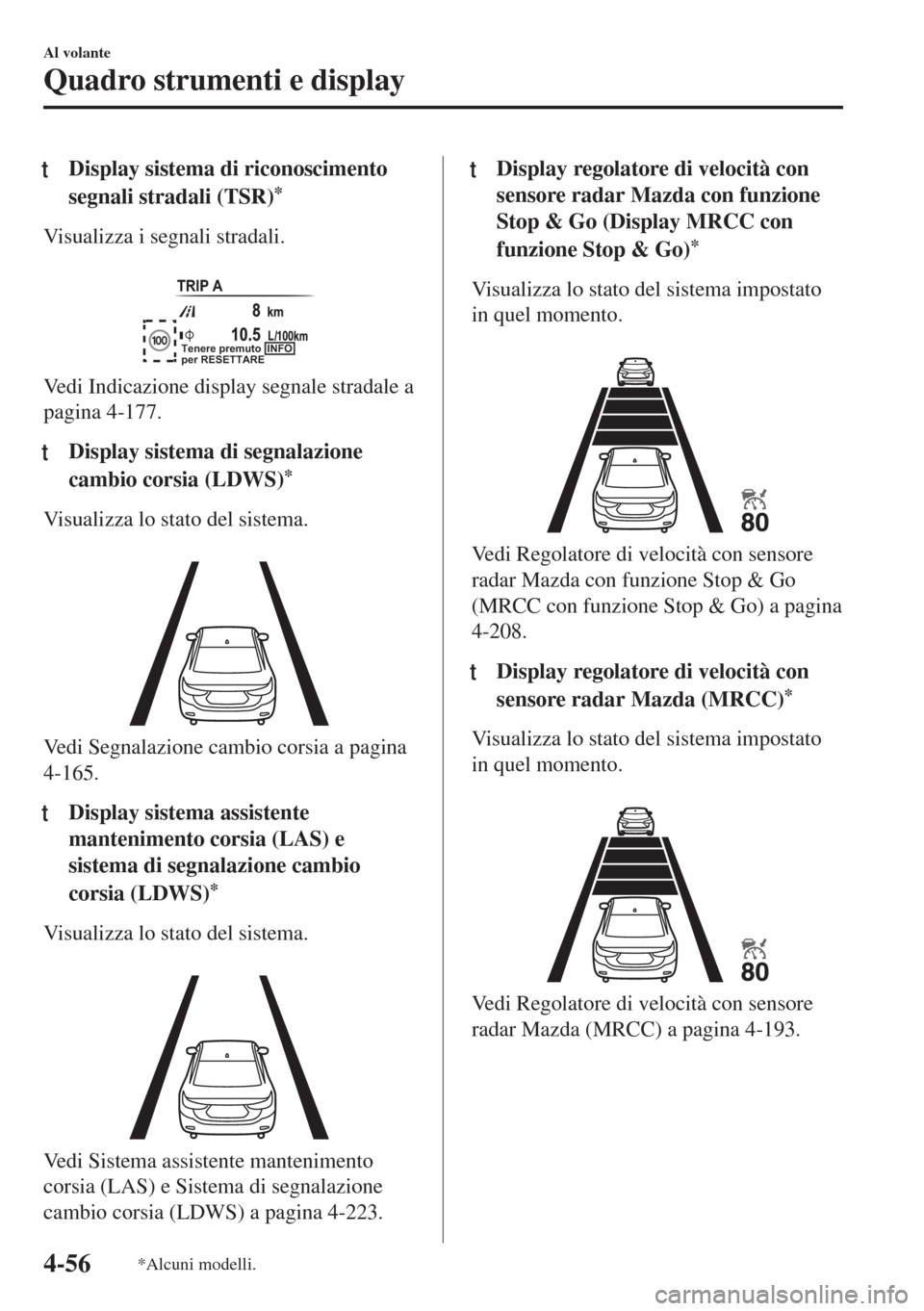

Page 234 of 939

tDisplay sistema di riconoscimento
segnali stradali (TSR)
*
Visualizza i segnali stradali.
TRIP A
Tenere premuto INFO
per RESETTARE
Vedi Indicazione display segnale stradale a
pagina 4-177.
ttDisplay sistema di segnalazione
cambio corsia (LDWS)
*
Visualizza lo stato del sistema.
Vedi Segnalazione cambio corsia a pagina
4-165.
ttDisplay sistema assistente
mantenimento corsia (LAS) e
sistema di segnalazione cambio
corsia (LDWS)
*
Visualizza lo stato del sistema.
Vedi Sistema assistente mantenimento
corsia (LAS) e Sistema di segnalazione
cambio corsia (LDWS) a pagina 4-223.
ttDisplay regolatore di velocità con
sensore radar Mazda con funzione
Stop & Go (Display MRCC con
funzione Stop & Go)
*
Visualizza lo stato del sistema impostato
in quel momento.
Vedi Regolatore di velocità con sensore
radar Mazda con funzione Stop & Go
(MRCC con funzione Stop & Go) a pagina
4-208.
ttDisplay regolatore di velocità con
sensore radar Mazda (MRCC)
*
Visualizza lo stato del sistema impostato
in quel momento.
Vedi Regolatore di velocità con sensore
radar Mazda (MRCC) a pagina 4-193.
Al volante
Quadro strumenti e display
4-56*Alcuni modelli.

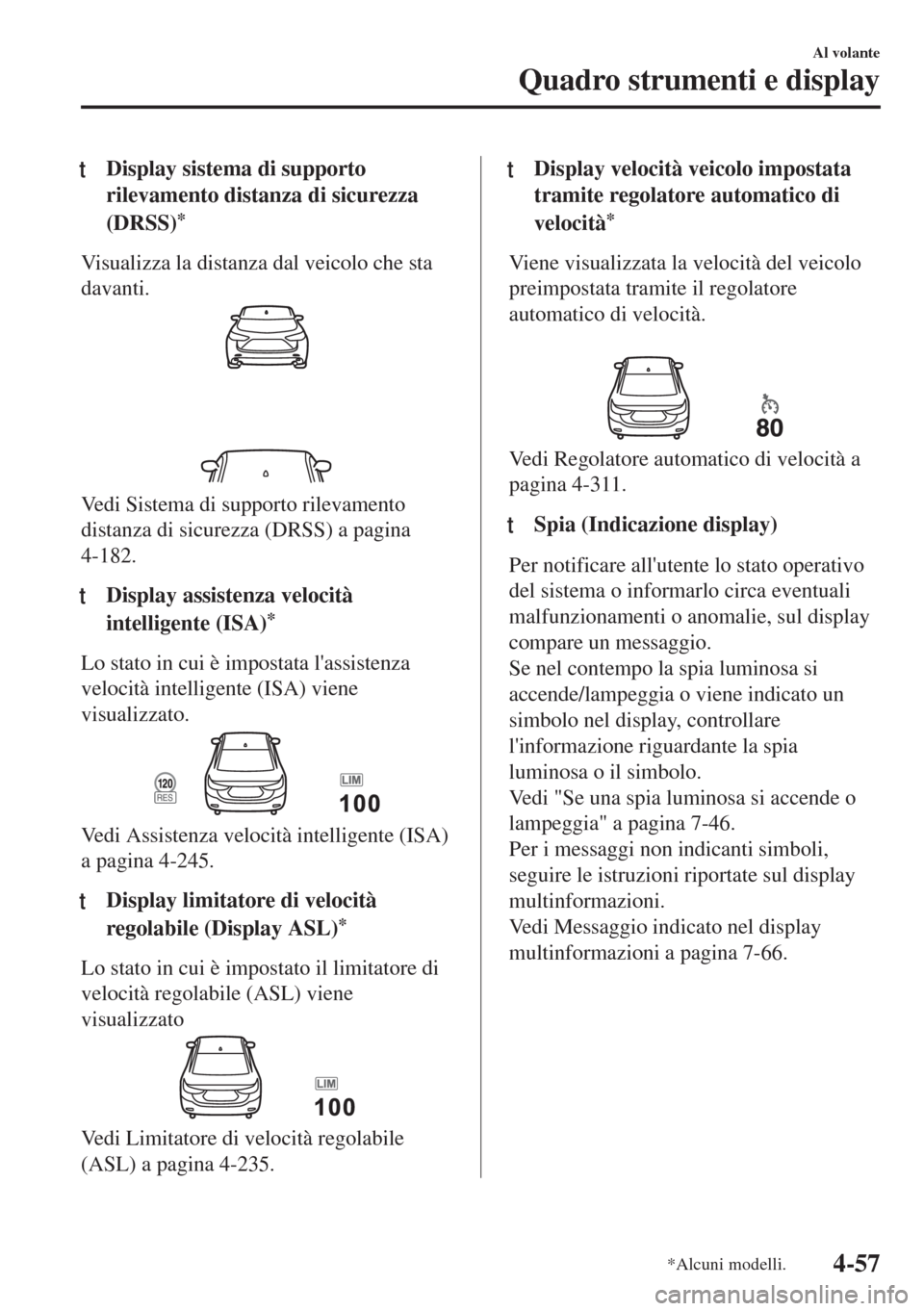

Page 235 of 939

tDisplay sistema di supporto
rilevamento distanza di sicurezza
(DRSS)
*
Visualizza la distanza dal veicolo che sta
davanti.
Vedi Sistema di supporto rilevamento
distanza di sicurezza (DRSS) a pagina
4-182.
ttDisplay assistenza velocità
intelligente (ISA)
*
Lo stato in cui è impostata l'assistenza
velocità intelligente (ISA) viene
visualizzato.
Vedi Assistenza velocità intelligente (ISA)
a pagina 4-245.
ttDisplay limitatore di velocità
regolabile (Display ASL)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato
Vedi Limitatore di velocità regolabile
(ASL) a pagina 4-235.
ttDisplay velocità veicolo impostata
tramite regolatore automatico di
velocità
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.
Vedi Regolatore automatico di velocità a
pagina 4-311.
ttSpia (Indicazione display)
Per notificare all'utente lo stato operativo
del sistema o informarlo circa eventuali
malfunzionamenti o anomalie, sul display
compare un messaggio.
Se nel contempo la spia luminosa si
accende/lampeggia o viene indicato un
simbolo nel display, controllare
l'informazione riguardante la spia
luminosa o il simbolo.
Vedi "Se una spia luminosa si accende o
lampeggia" a pagina 7-46.
Per i messaggi non indicanti simboli,
seguire le istruzioni riportate sul display
multinformazioni.
Vedi Messaggio indicato nel display
multinformazioni a pagina 7-66.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-57

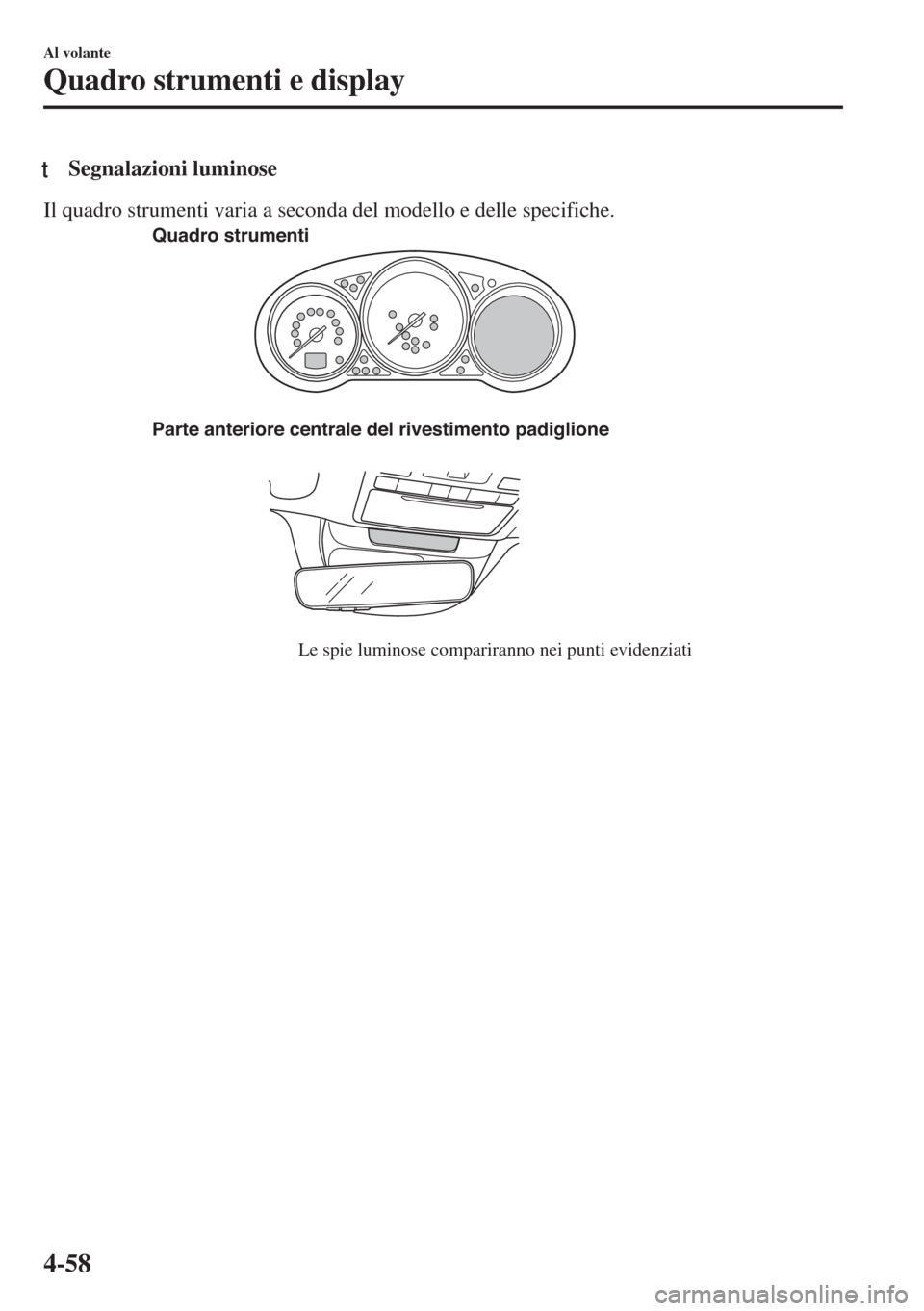

Page 236 of 939

tSegnalazioni luminose
Il quadro strumenti varia a seconda del modello e delle specifiche.
Parte anteriore centrale del rivestimento padiglione
Le spie luminose compariranno nei punti evidenziati Quadro strumenti
Al volante
Quadro strumenti e display
4-58

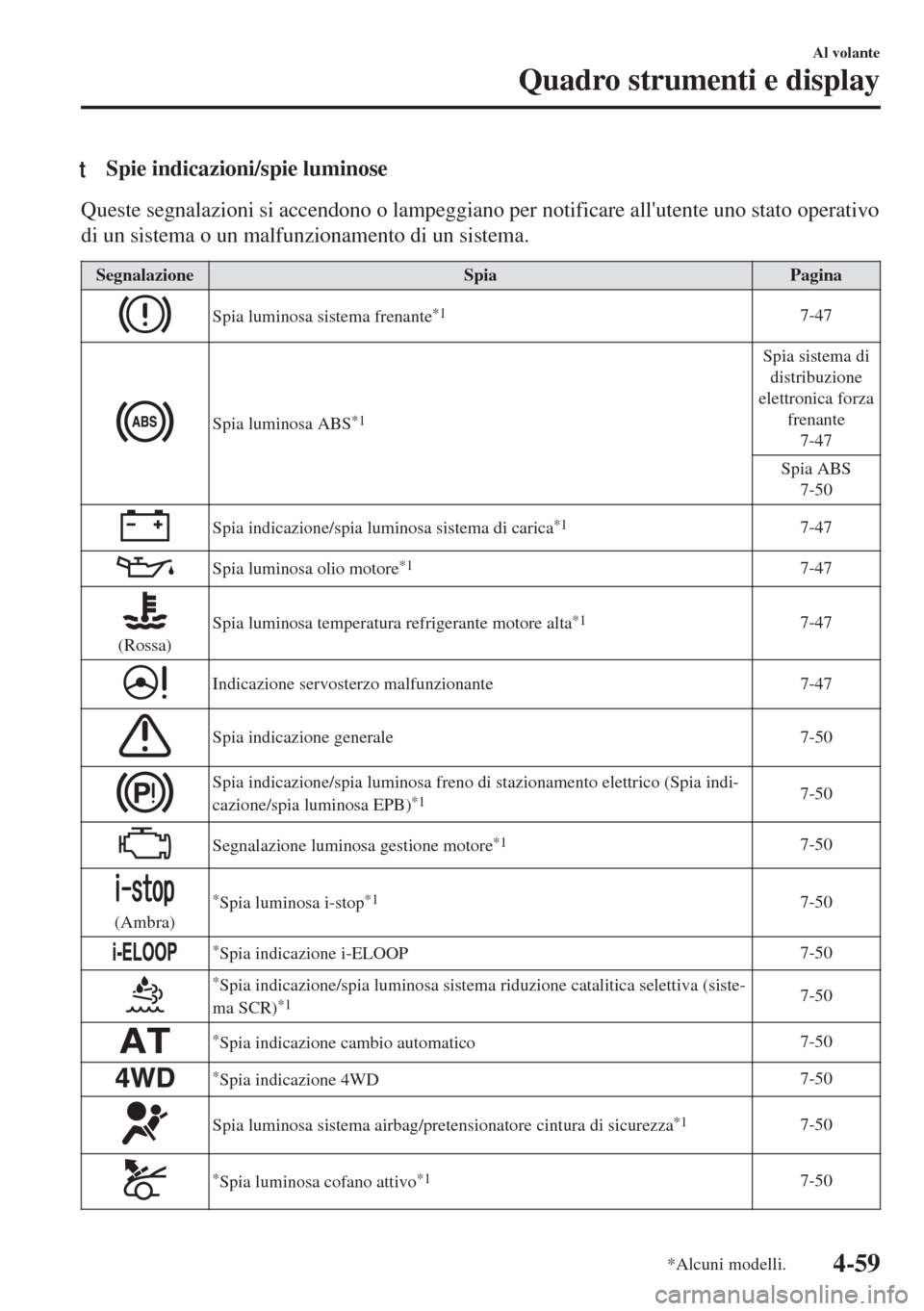

Page 237 of 939

tSpie indicazioni/spie luminose
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Spia Pagina
Spia luminosa sistema frenante*17-47
Spia luminosa ABS*1
Spia sistema di
distribuzione
elettronica forza
frenante
7-47
Spia ABS
7-50
Spia indicazione/spia luminosa sistema di carica*17-47
Spia luminosa olio motore*17-47
(Rossa)Spia luminosa temperatura refrigerante motore alta
*17-47
Indicazione servosterzo malfunzionante 7-47
Spia indicazione generale 7-50
Spia indicazione/spia luminosa freno di stazionamento elettrico (Spia indi-
cazione/spia luminosa EPB)*17-50
Segnalazione luminosa gestione motore*17-50
(Ambra)
*Spia luminosa i-stop*17-50
*Spia indicazione i-ELOOP7-50
*Spia indicazione/spia luminosa sistema riduzione catalitica selettiva (siste-
ma SCR)*17-50
*Spia indicazione cambio automatico7-50
*Spia indicazione 4WD7-50
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza*17-50
*Spia luminosa cofano attivo*17-50
Al volante
Quadro strumenti e display
*Alcuni modelli.4-59

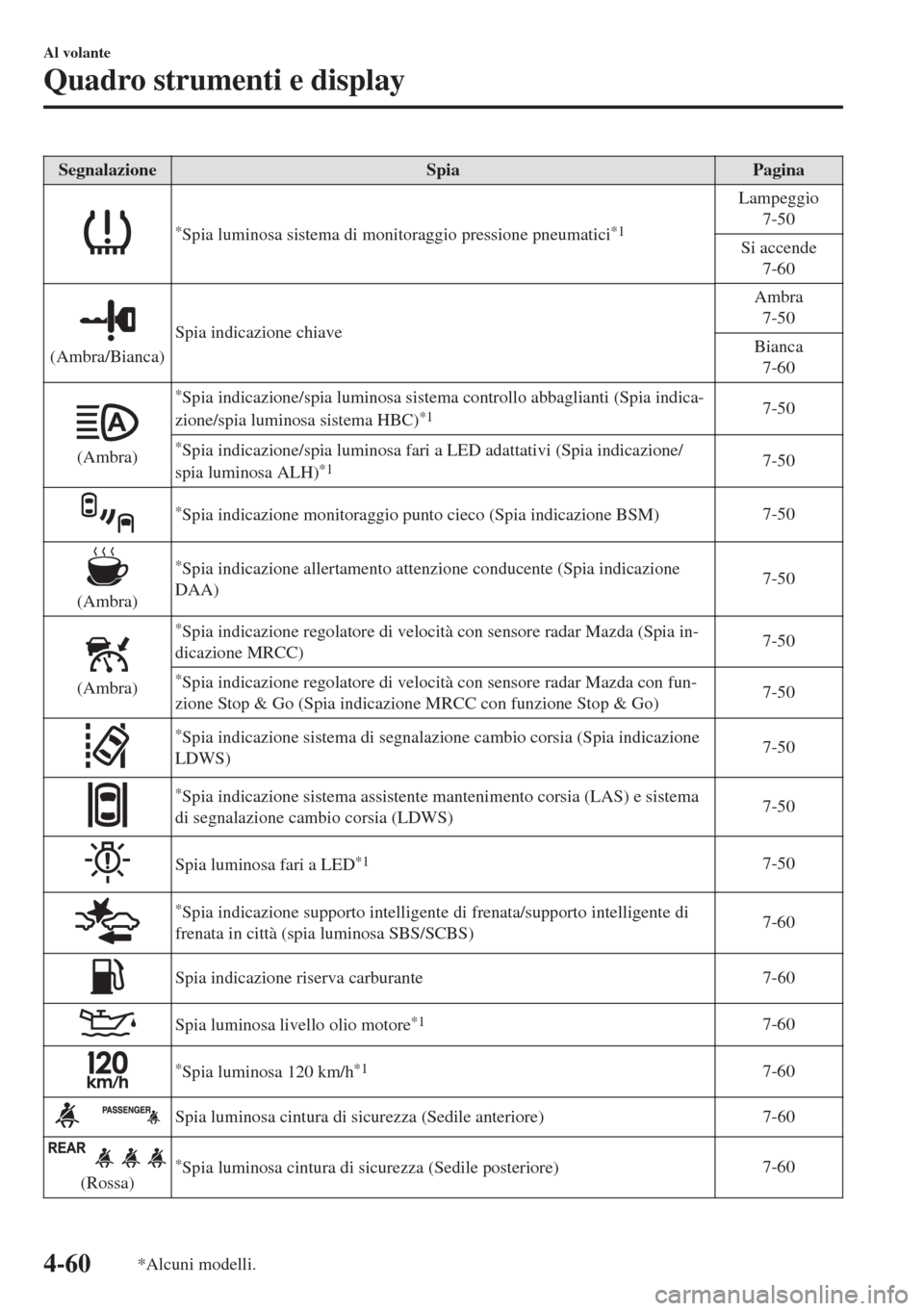

Page 238 of 939

Segnalazione Spia Pagina
*Spia luminosa sistema di monitoraggio pressione pneumatici*1
Lampeggio
7-50
Si accende
7-60
(Ambra/Bianca)Spia indicazione chiaveAmbra
7-50
Bianca
7-60
(Ambra)
*Spia indicazione/spia luminosa sistema controllo abbaglianti (Spia indica-
zione/spia luminosa sistema HBC)*17-50
*Spia indicazione/spia luminosa fari a LED adattativi (Spia indicazione/
spia luminosa ALH)*17-50
*Spia indicazione monitoraggio punto cieco (Spia indicazione BSM)7-50
(Ambra)
*Spia indicazione allertamento attenzione conducente (Spia indicazione
DAA)7-50
(Ambra)
*Spia indicazione regolatore di velocità con sensore radar Mazda (Spia in-
dicazione MRCC)7-50
*Spia indicazione regolatore di velocità con sensore radar Mazda con fun-
zione Stop & Go (Spia indicazione MRCC con funzione Stop & Go)7-50
*Spia indicazione sistema di segnalazione cambio corsia (Spia indicazione
LDWS)7-50
*Spia indicazione sistema assistente mantenimento corsia (LAS) e sistema
di segnalazione cambio corsia (LDWS)7-50
Spia luminosa fari a LED*17-50
*Spia indicazione supporto intelligente di frenata/supporto intelligente di
frenata in città (spia luminosa SBS/SCBS)7-60
Spia indicazione riserva carburante 7-60
Spia luminosa livello olio motore*17-60
*Spia luminosa 120 km/h*17-60
Spia luminosa cintura di sicurezza (Sedile anteriore) 7-60
(Rossa)*Spia luminosa cintura di sicurezza (Sedile posteriore)7-60
Al volante
Quadro strumenti e display
4-60*Alcuni modelli.

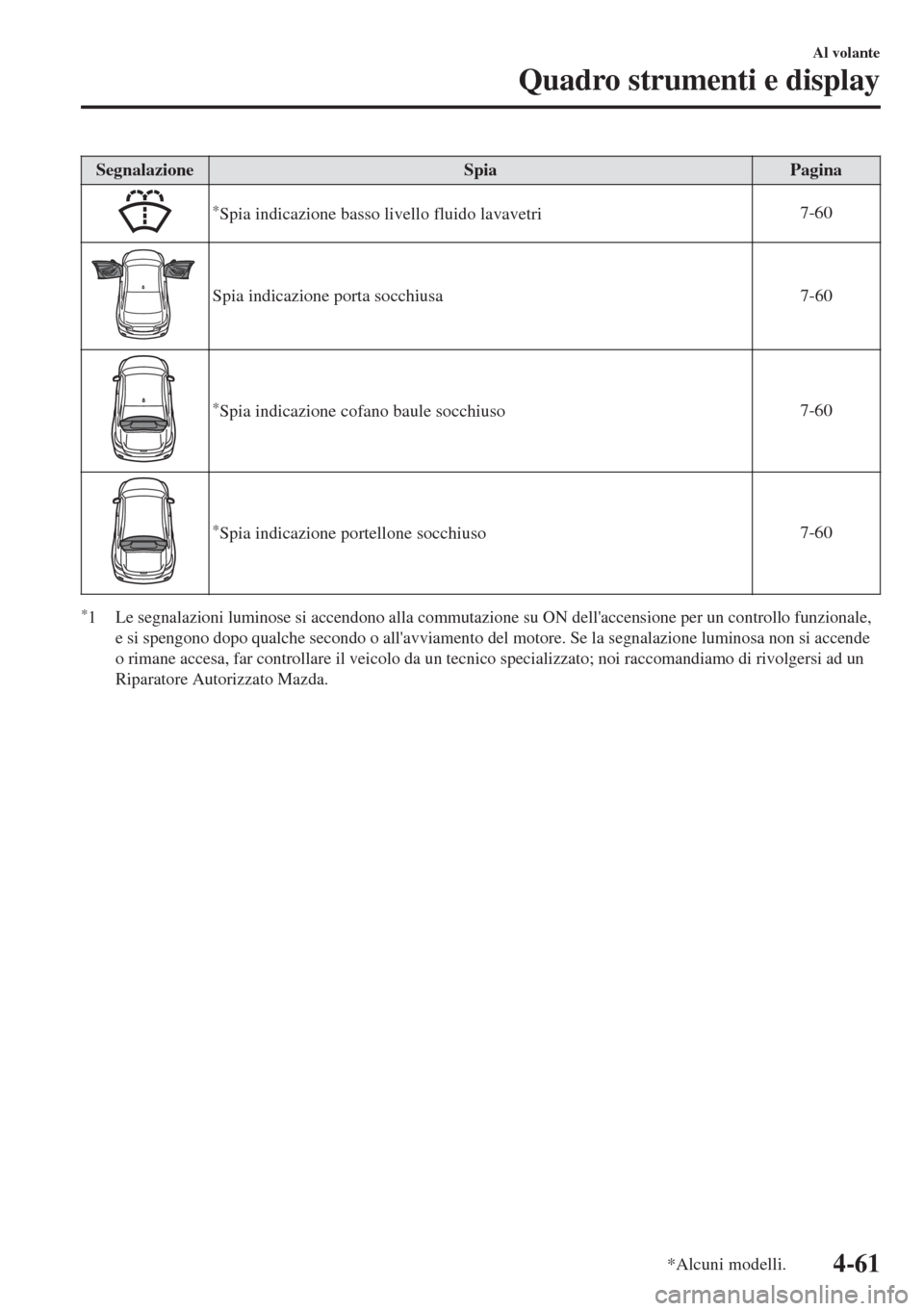

Page 239 of 939

Segnalazione Spia Pagina
*Spia indicazione basso livello fluido lavavetri7-60
Spia indicazione porta socchiusa 7-60
*Spia indicazione cofano baule socchiuso7-60
*Spia indicazione portellone socchiuso7-60
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-61
Page 240 of 939

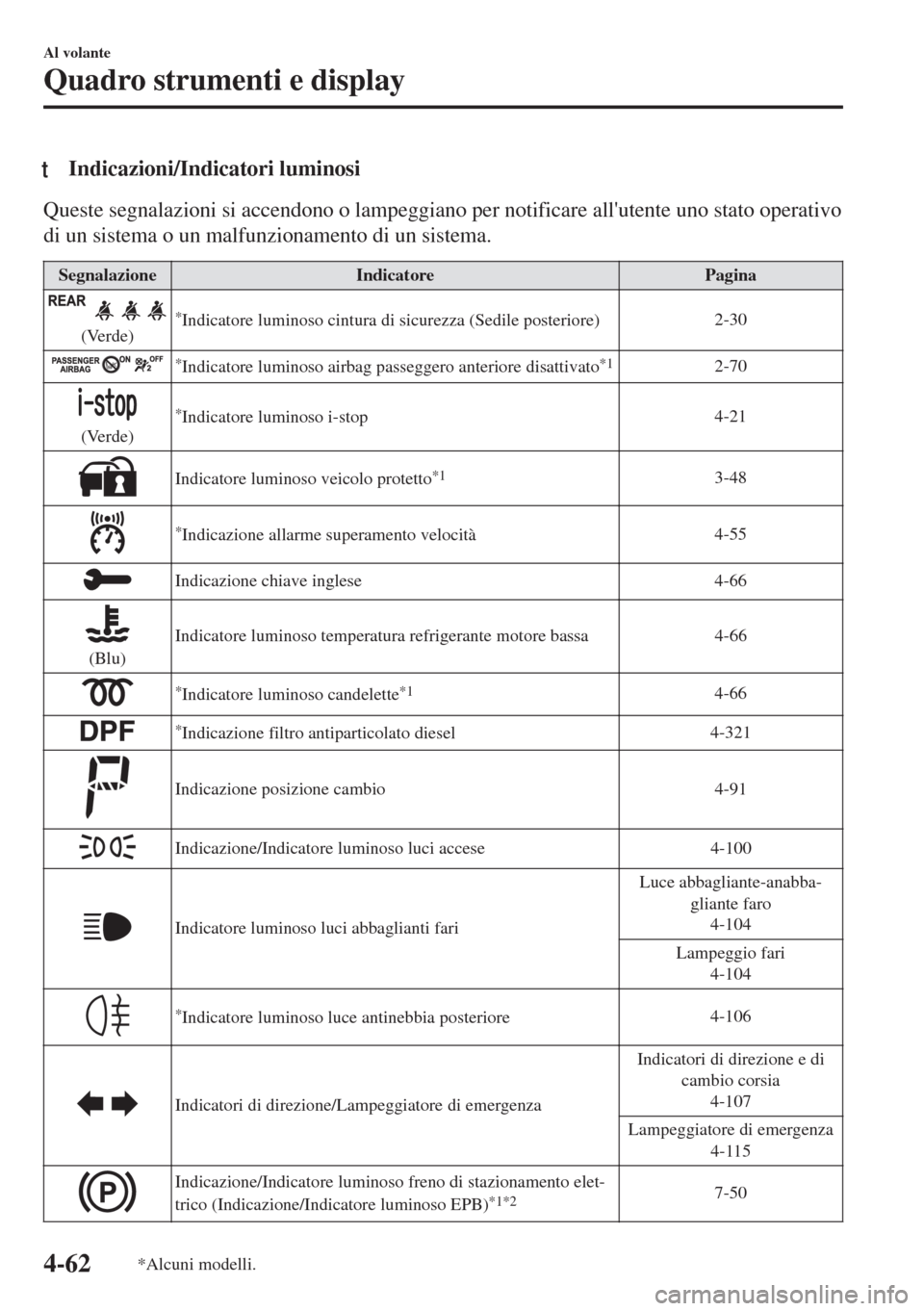

tIndicazioni/Indicatori luminosi
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Indicatore Pagina
(Verde)*Indicatore luminoso cintura di sicurezza (Sedile posteriore)2-30
*Indicatore luminoso airbag passeggero anteriore disattivato*12-70
(Verde)
*Indicatore luminoso i-stop4-21
Indicatore luminoso veicolo protetto*13-48
*Indicazione allarme superamento velocità4-55
Indicazione chiave inglese 4-66
(Blu)Indicatore luminoso temperatura refrigerante motore bassa 4-66
*Indicatore luminoso candelette*14-66
*Indicazione filtro antiparticolato diesel4-321
Indicazione posizione cambio 4-91
Indicazione/Indicatore luminoso luci accese 4-100
Indicatore luminoso luci abbaglianti fariLuce abbagliante-anabba-
gliante faro
4-104
Lampeggio fari
4-104
*Indicatore luminoso luce antinebbia posteriore4-106
Indicatori di direzione/Lampeggiatore di emergenzaIndicatori di direzione e di
cambio corsia
4-107
Lampeggiatore di emergenza
4-115
Indicazione/Indicatore luminoso freno di stazionamento elet-
trico (Indicazione/Indicatore luminoso EPB)*1*27-50
Al volante
Quadro strumenti e display
4-62*Alcuni modelli.
