MAZDA MODEL 6 2018 Manuale del proprietario (in Italian)

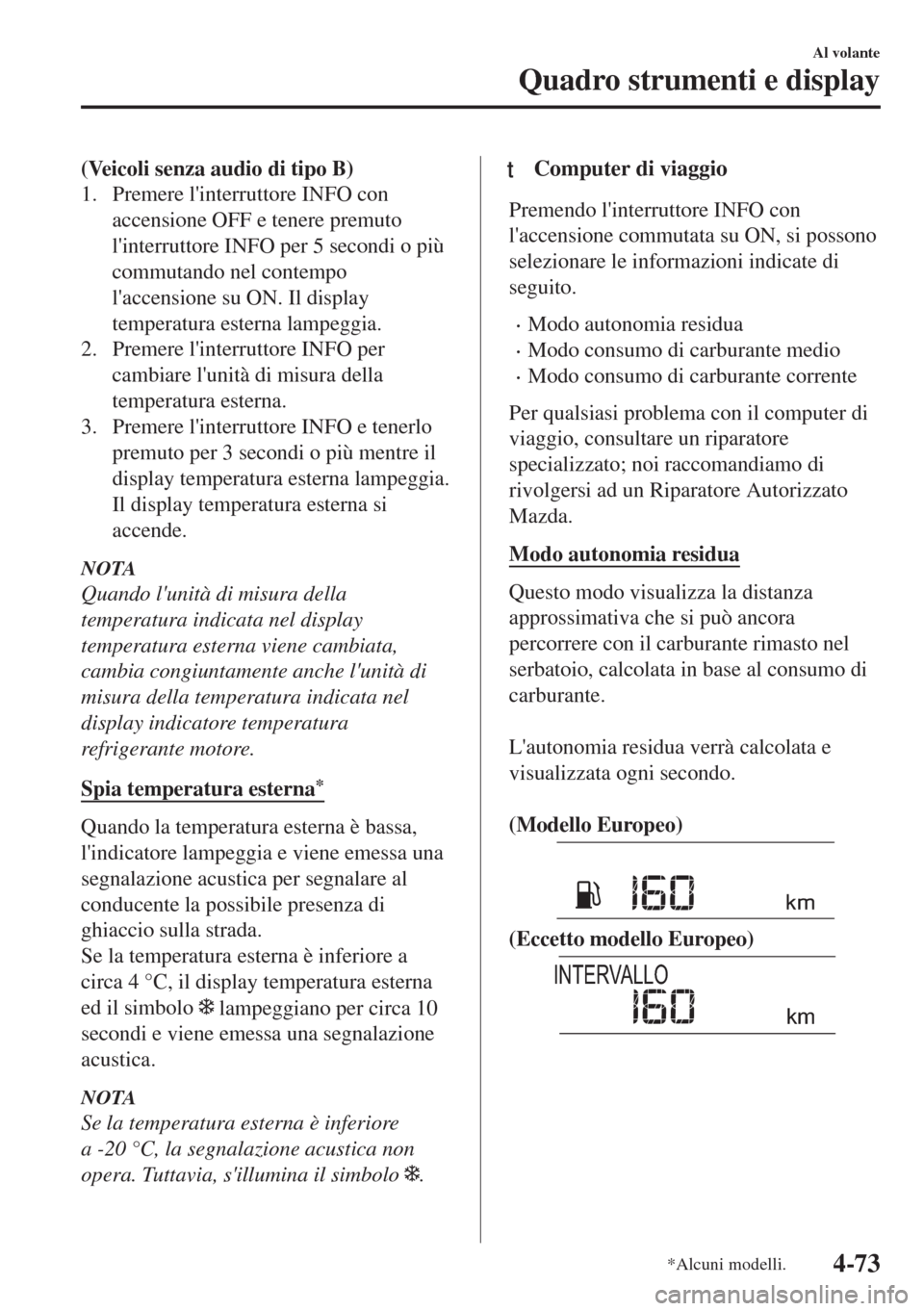

(Veicoli senza audio di tipo B)
1. Premere l'interruttore INFO con
accensione OFF e tenere premuto
l'interruttore INFO per 5 secondi o più
commutando nel contempo
l'accensione su ON. Il display
temperatura esterna lampeggia.
2. Premere l'interruttore INFO per
cambiare l'unità di misura della
temperatura esterna.
3. Premere l'interruttore INFO e tenerlo
premuto per 3 secondi o più mentre il
display temperatura esterna lampeggia.
Il display temperatura esterna si
accende.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Spia temperatura esterna
*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa 10
secondi e viene emessa una segnalazione
acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
ttComputer di viaggio
Premendo l'interruttore INFO con
l'accensione commutata su ON, si possono
selezionare le informazioni indicate di
seguito.
•Modo autonomia residua
•Modo consumo di carburante medio
•Modo consumo di carburante corrente
Per qualsiasi problema con il computer di
viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora
percorrere con il carburante rimasto nel
serbatoio, calcolata in base al consumo di
carburante.

L'autonomia residua verrà calcolata e
visualizzata ogni secondo.

(Modello Europeo)
(Eccetto modello Europeo)
INTERVALLO
km
Al volante
Quadro strumenti e display
*Alcuni modelli.4-73

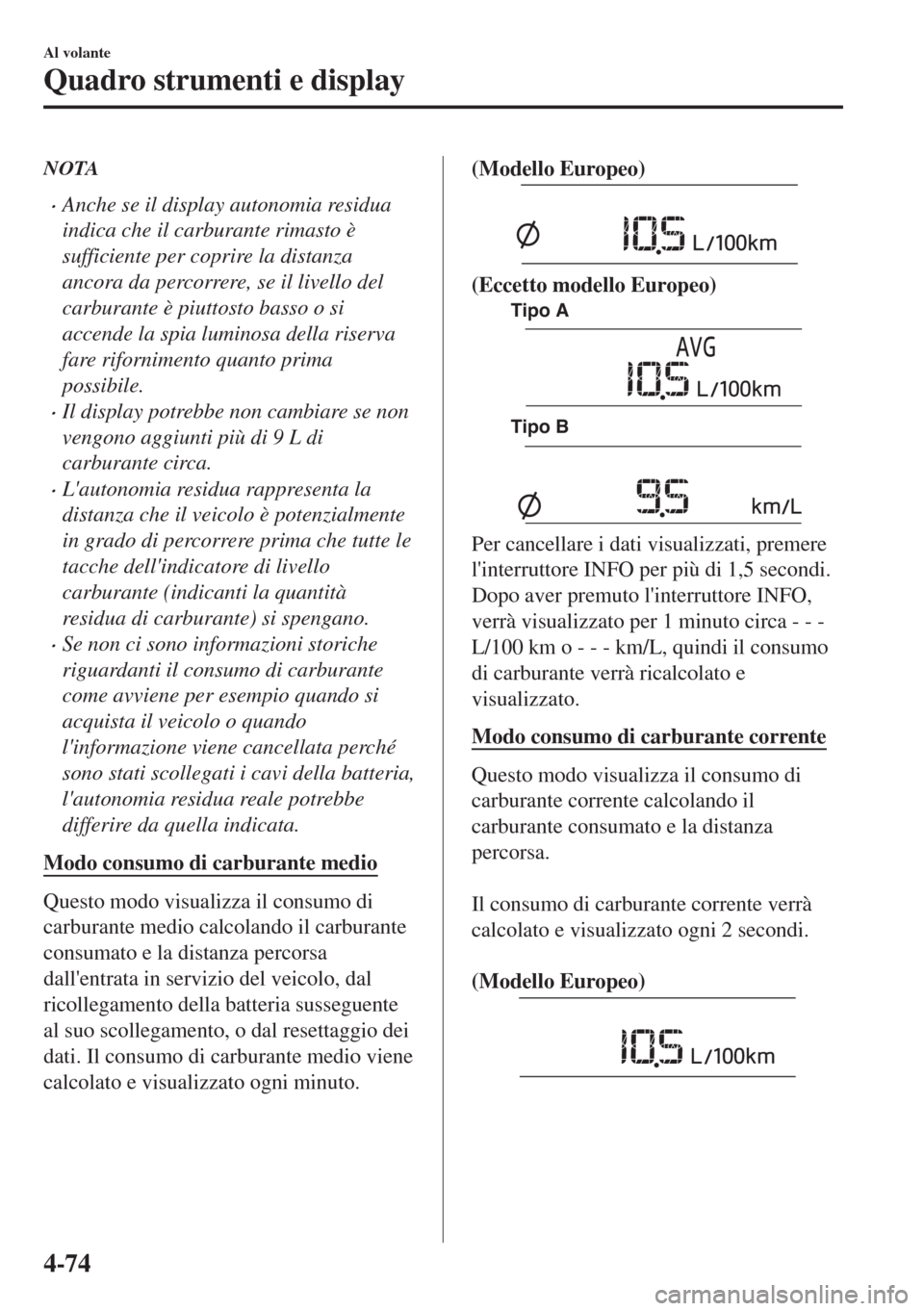

NOTA
•Anche se il display autonomia residua
indica che il carburante rimasto è
sufficiente per coprire la distanza
ancora da percorrere, se il livello del
carburante è piuttosto basso o si
accende la spia luminosa della riserva
fare rifornimento quanto prima
possibile.
•Il display potrebbe non cambiare se non
vengono aggiunti più di 9 L di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è potenzialmente
in grado di percorrere prima che tutte le
tacche dell'indicatore di livello
carburante (indicanti la quantità
residua di carburante) si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata perché
sono stati scollegati i cavi della batteria,
l'autonomia residua reale potrebbe
differire da quella indicata.
Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.

(Modello Europeo)
(Eccetto modello Europeo)
Tipo A
Tipo B
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km o - - - km/L, quindi il consumo
di carburante verrà ricalcolato e
visualizzato.
Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il
carburante consumato e la distanza
percorsa.

Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.

(Modello Europeo)
Al volante
Quadro strumenti e display
4-74

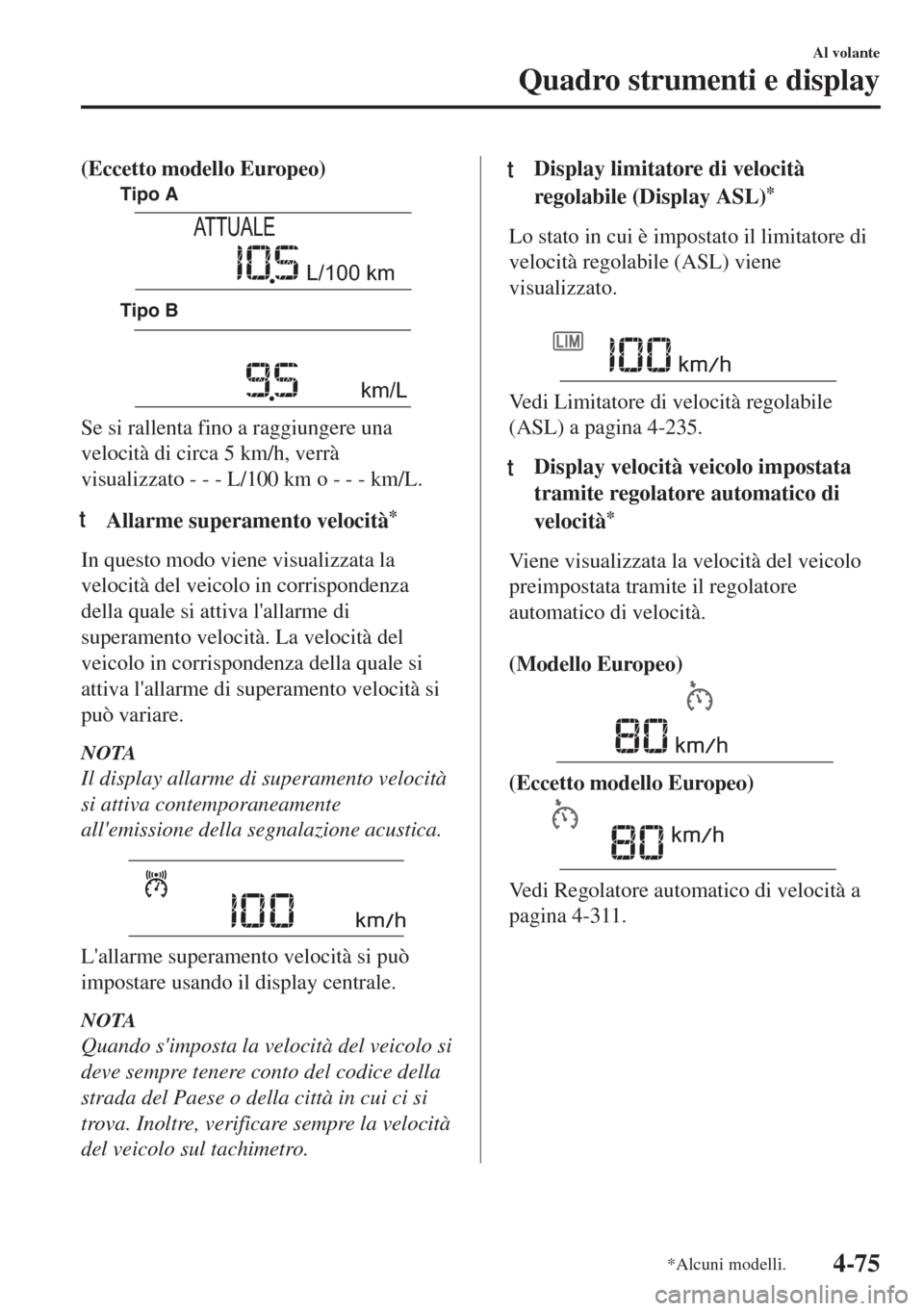

(Eccetto modello Europeo)
Tipo A
Tipo B
ATTUALE
L/100 km
km/L
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato - - - L/100 km o - - - km/L.
tAllarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento velocità
si attiva contemporaneamente
all'emissione della segnalazione acustica.
L'allarme superamento velocità si può
impostare usando il display centrale.
NOTA
Quando s'imposta la velocità del veicolo si
deve sempre tenere conto del codice della
strada del Paese o della città in cui ci si
trova. Inoltre, verificare sempre la velocità
del veicolo sul tachimetro.
tDisplay limitatore di velocità
regolabile (Display ASL)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato.

Vedi Limitatore di velocità regolabile
(ASL) a pagina 4-235.
tDisplay velocità veicolo impostata
tramite regolatore automatico di
velocità
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

(Modello Europeo)
(Eccetto modello Europeo)
Vedi Regolatore automatico di velocità a
pagina 4-311.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-75

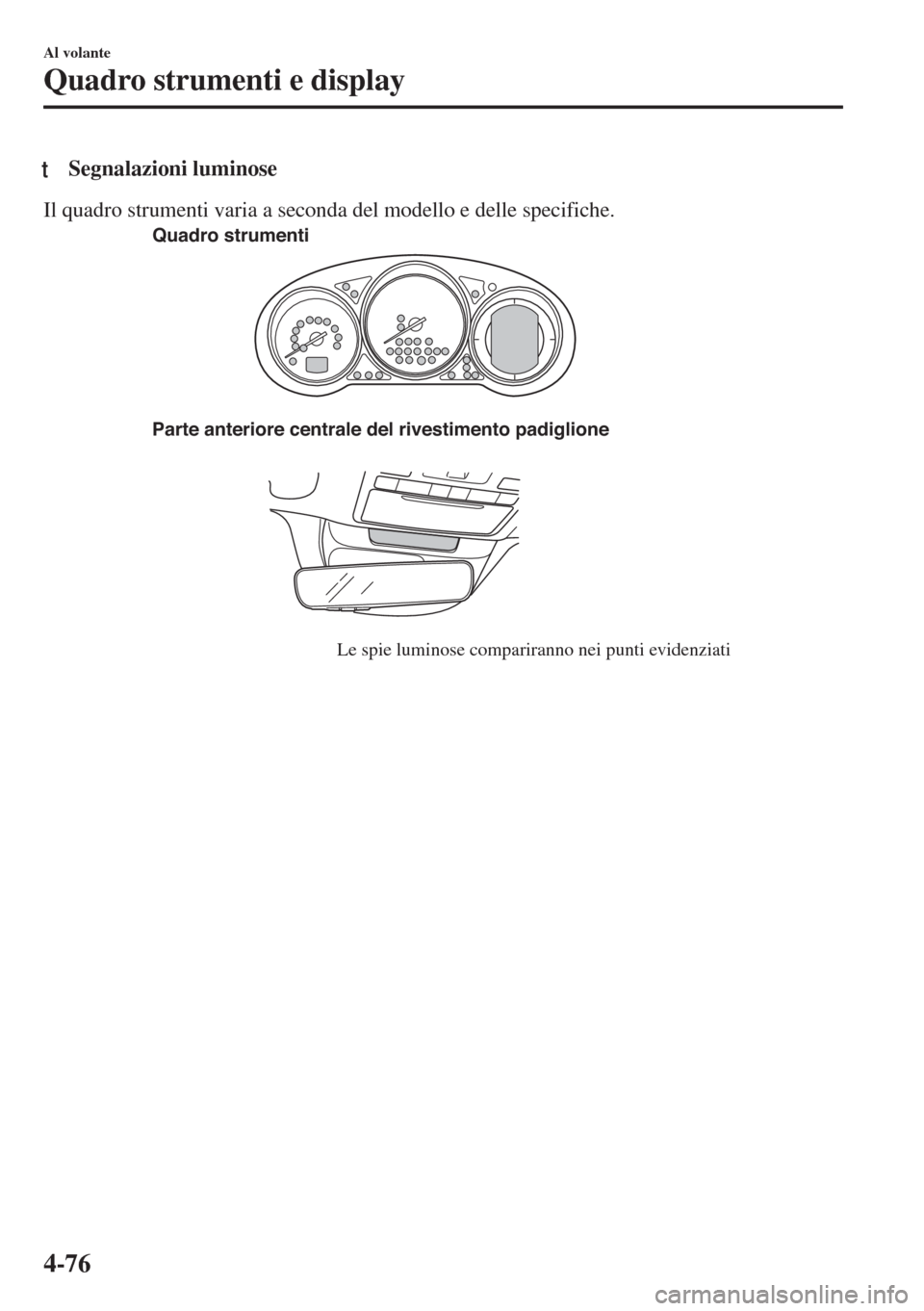

tSegnalazioni luminose
Il quadro strumenti varia a seconda del modello e delle specifiche.
Parte anteriore centrale del rivestimento padiglione
Le spie luminose compariranno nei punti evidenziati Quadro strumenti
Al volante
Quadro strumenti e display
4-76

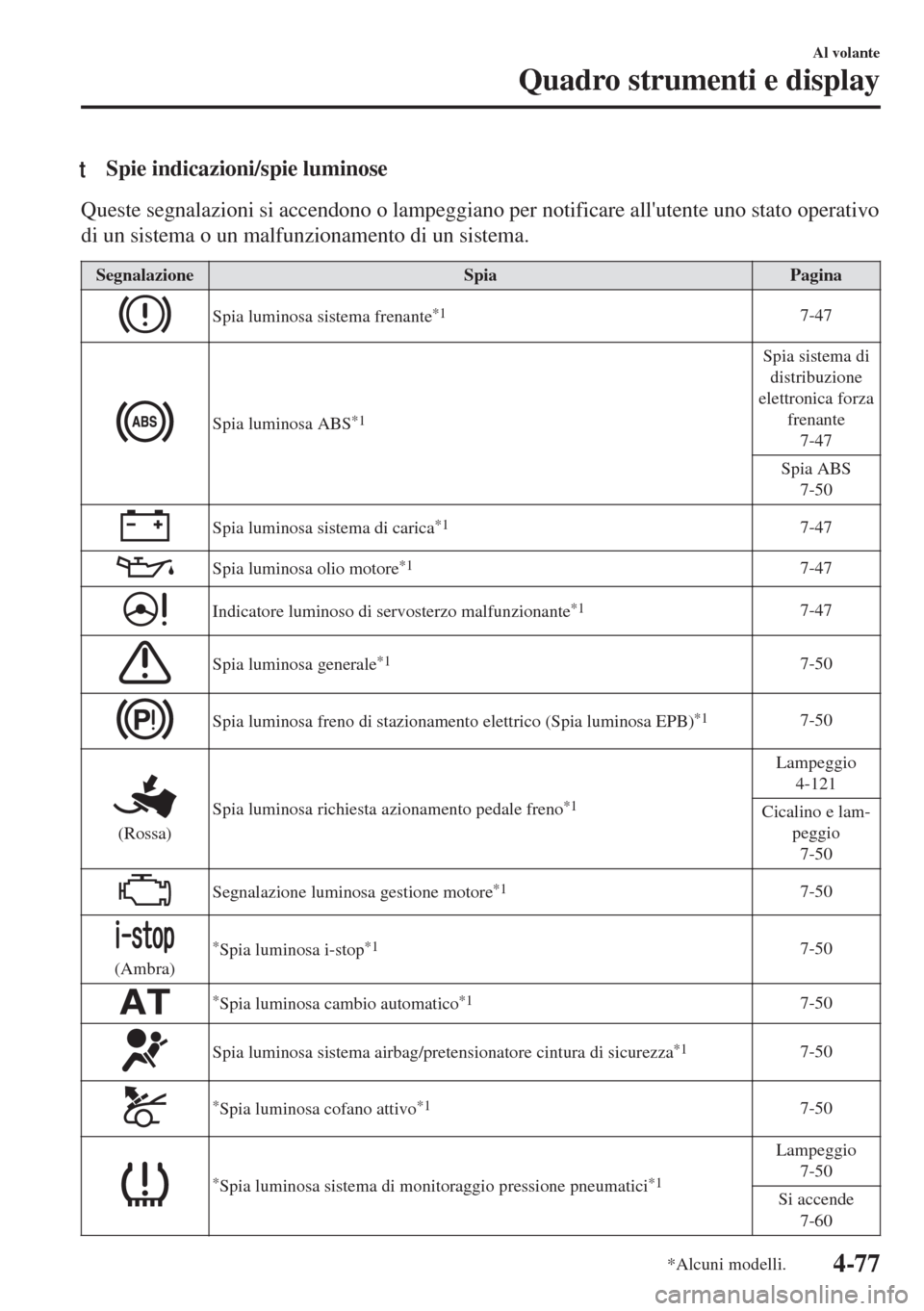

tSpie indicazioni/spie luminose
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Spia Pagina
Spia luminosa sistema frenante*17-47
Spia luminosa ABS*1
Spia sistema di
distribuzione
elettronica forza
frenante
7-47
Spia ABS
7-50
Spia luminosa sistema di carica*17-47
Spia luminosa olio motore*17-47
Indicatore luminoso di servosterzo malfunzionante*17-47
Spia luminosa generale*17-50
Spia luminosa freno di stazionamento elettrico (Spia luminosa EPB)*17-50
(Rossa)Spia luminosa richiesta azionamento pedale freno
*1
Lampeggio
4-121
Cicalino e lam-
peggio
7-50
Segnalazione luminosa gestione motore*17-50
(Ambra)
*Spia luminosa i-stop*17-50
*Spia luminosa cambio automatico*17-50
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza*17-50
*Spia luminosa cofano attivo*17-50
*Spia luminosa sistema di monitoraggio pressione pneumatici*1
Lampeggio
7-50
Si accende
7-60
Al volante
Quadro strumenti e display
*Alcuni modelli.4-77

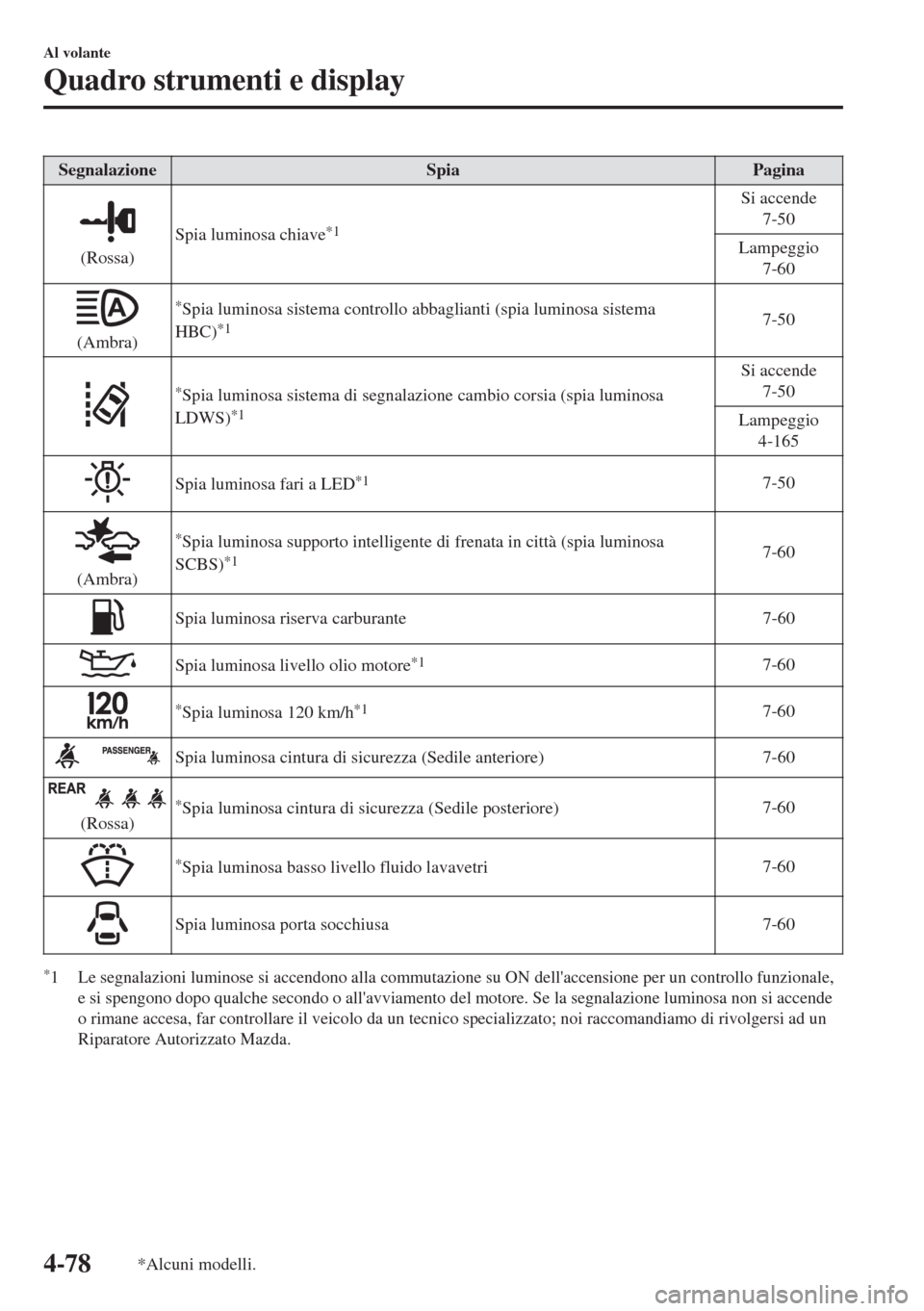

Segnalazione Spia Pagina
(Rossa)Spia luminosa chiave
*1
Si accende
7-50
Lampeggio
7-60
(Ambra)
*Spia luminosa sistema controllo abbaglianti (spia luminosa sistema
HBC)*17-50
*Spia luminosa sistema di segnalazione cambio corsia (spia luminosa
LDWS)*1
Si accende
7-50
Lampeggio
4-165
Spia luminosa fari a LED*17-50
(Ambra)
*Spia luminosa supporto intelligente di frenata in città (spia luminosa
SCBS)*17-60
Spia luminosa riserva carburante 7-60
Spia luminosa livello olio motore*17-60
*Spia luminosa 120 km/h*17-60
Spia luminosa cintura di sicurezza (Sedile anteriore) 7-60
(Rossa)*Spia luminosa cintura di sicurezza (Sedile posteriore)7-60
*Spia luminosa basso livello fluido lavavetri7-60
Spia luminosa porta socchiusa 7-60
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Al volante
Quadro strumenti e display
4-78*Alcuni modelli.

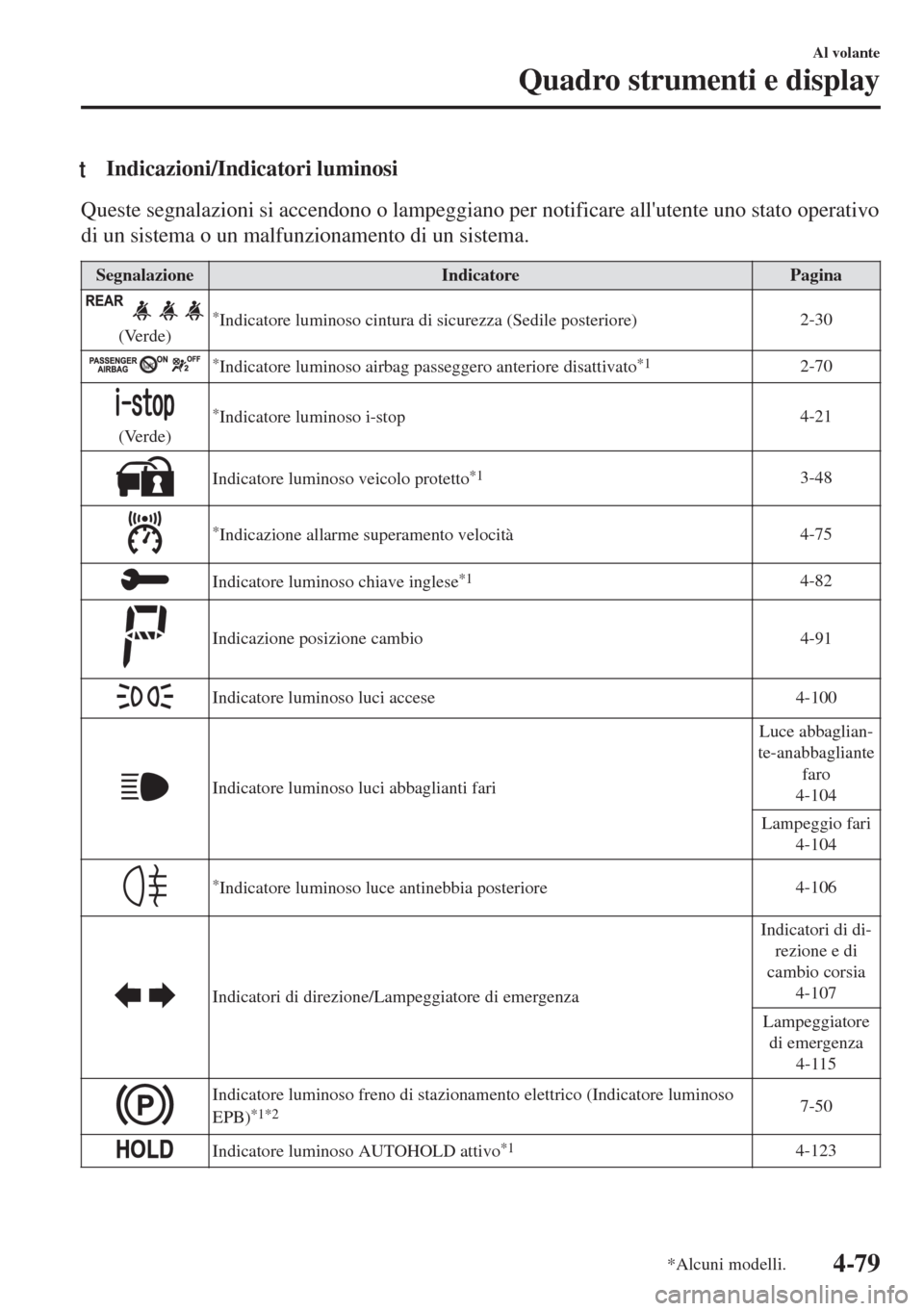

tIndicazioni/Indicatori luminosi
Queste segnalazioni si accendono o lampeggiano per notificare all'utente uno stato operativo
di un sistema o un malfunzionamento di un sistema.
Segnalazione Indicatore Pagina
(Verde)*Indicatore luminoso cintura di sicurezza (Sedile posteriore)2-30
*Indicatore luminoso airbag passeggero anteriore disattivato*12-70
(Verde)
*Indicatore luminoso i-stop4-21
Indicatore luminoso veicolo protetto*13-48
*Indicazione allarme superamento velocità4-75
Indicatore luminoso chiave inglese*14-82
Indicazione posizione cambio 4-91
Indicatore luminoso luci accese 4-100
Indicatore luminoso luci abbaglianti fariLuce abbaglian-
te-anabbagliante
faro
4-104
Lampeggio fari
4-104
*Indicatore luminoso luce antinebbia posteriore4-106
Indicatori di direzione/Lampeggiatore di emergenzaIndicatori di di-
rezione e di
cambio corsia
4-107
Lampeggiatore
di emergenza
4-115
Indicatore luminoso freno di stazionamento elettrico (Indicatore luminoso
EPB)*1*27-50
Indicatore luminoso AUTOHOLD attivo*14-123
Al volante
Quadro strumenti e display
*Alcuni modelli.4-79

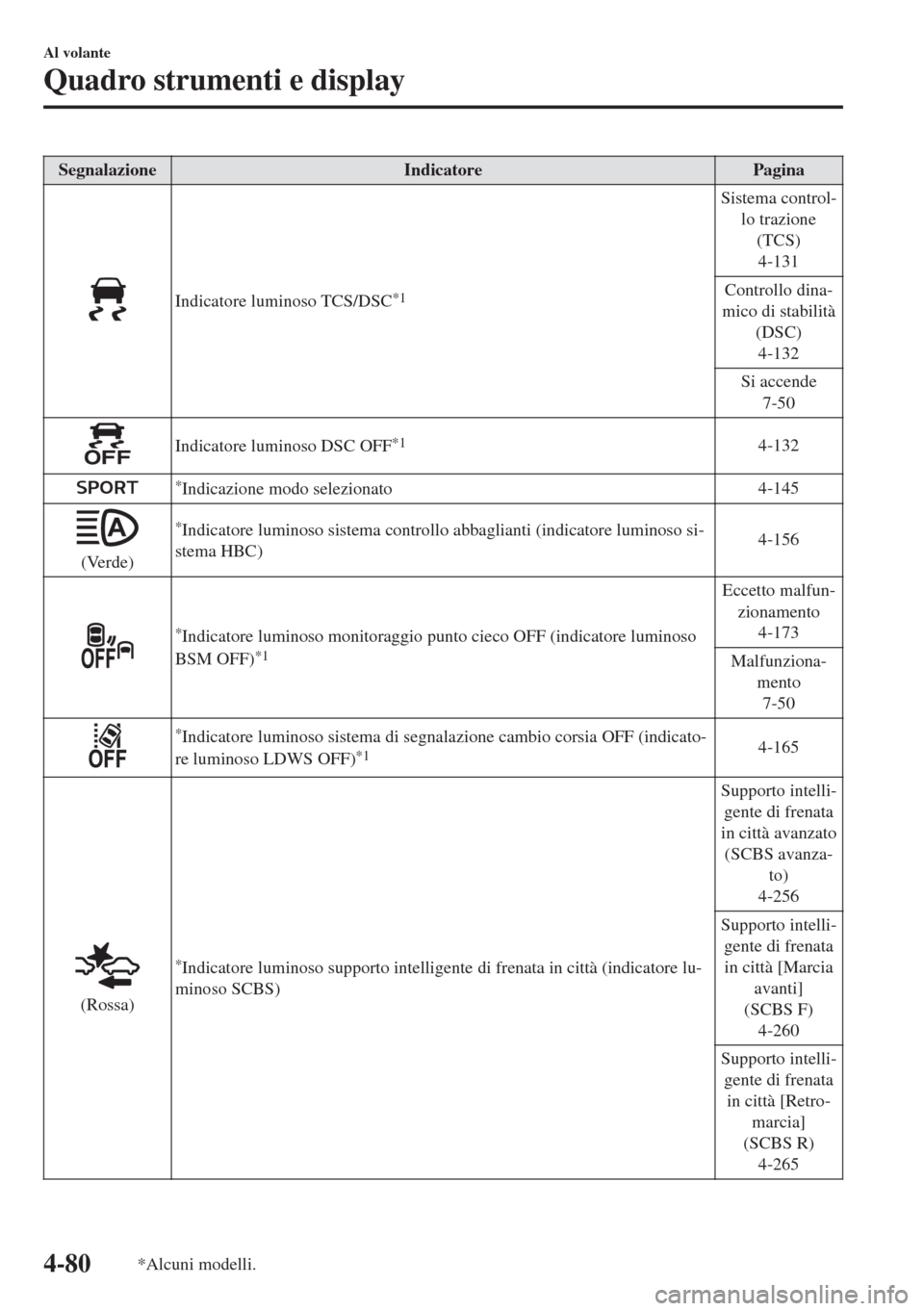

Segnalazione Indicatore Pagina
Indicatore luminoso TCS/DSC*1
Sistema control-
lo trazione
(TCS)
4-131
Controllo dina-
mico di stabilità
(DSC)
4-132
Si accende
7-50
Indicatore luminoso DSC OFF*14-132
*Indicazione modo selezionato4-145
(Verde)
*Indicatore luminoso sistema controllo abbaglianti (indicatore luminoso si-
stema HBC)4-156
*Indicatore luminoso monitoraggio punto cieco OFF (indicatore luminoso
BSM OFF)*1
Eccetto malfun-
zionamento
4-173
Malfunziona-
mento
7-50
*Indicatore luminoso sistema di segnalazione cambio corsia OFF (indicato-
re luminoso LDWS OFF)*14-165
(Rossa)
*Indicatore luminoso supporto intelligente di frenata in città (indicatore lu-
minoso SCBS)Supporto intelli-
gente di frenata
in città avanzato
(SCBS avanza-
to)
4-256
Supporto intelli-
gente di frenata
in città [Marcia
avanti]
(SCBS F)
4-260
Supporto intelli-
gente di frenata
in città [Retro-
marcia]
(SCBS R)
4-265
Al volante
Quadro strumenti e display
4-80*Alcuni modelli.

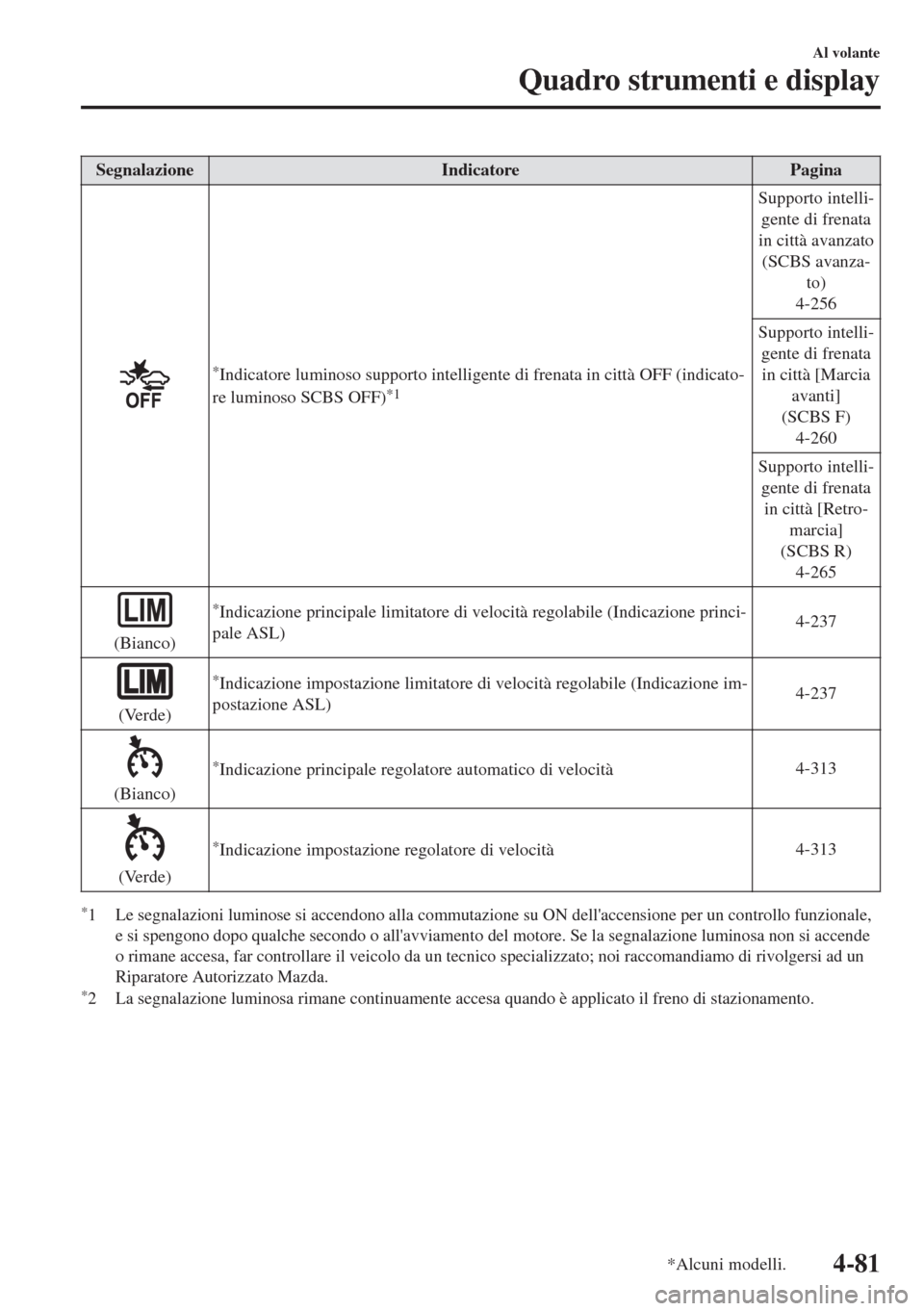

Segnalazione Indicatore Pagina
*Indicatore luminoso supporto intelligente di frenata in città OFF (indicato-
re luminoso SCBS OFF)*1
Supporto intelli-
gente di frenata
in città avanzato
(SCBS avanza-
to)
4-256
Supporto intelli-
gente di frenata
in città [Marcia
avanti]
(SCBS F)
4-260
Supporto intelli-
gente di frenata
in città [Retro-
marcia]
(SCBS R)
4-265
(Bianco)
*Indicazione principale limitatore di velocità regolabile (Indicazione princi-
pale ASL)4-237
(Verde)
*Indicazione impostazione limitatore di velocità regolabile (Indicazione im-
postazione ASL)4-237
(Bianco)
*Indicazione principale regolatore automatico di velocità4-313
(Verde)
*Indicazione impostazione regolatore di velocità4-313
*1 Le segnalazioni luminose si accendono alla commutazione su ON dell'accensione per un controllo funzionale,
e si spengono dopo qualche secondo o all'avviamento del motore. Se la segnalazione luminosa non si accende
o rimane accesa, far controllare il veicolo da un tecnico specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
*2 La segnalazione luminosa rimane continuamente accesa quando è applicato il freno di stazionamento.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-81

tIndicatore luminoso chiave inglese
Quando l'accensione viene commutata su
ON l'indicatore luminoso chiave inglese si
accende, quindi si spegne dopo qualche
secondo.

L'indicatore luminoso chiave inglese si
accende in presenza delle seguenti
condizioni:
•Quando si raggiunge una scadenza di
manutenzione prestabilita.
•Quando è il momento di sostituire l'olio
motore.
Vedi Monitoraggio manutenzione a pagina
6-16.
Al volante
Quadro strumenti e display
4-82
