Page 161 of 883

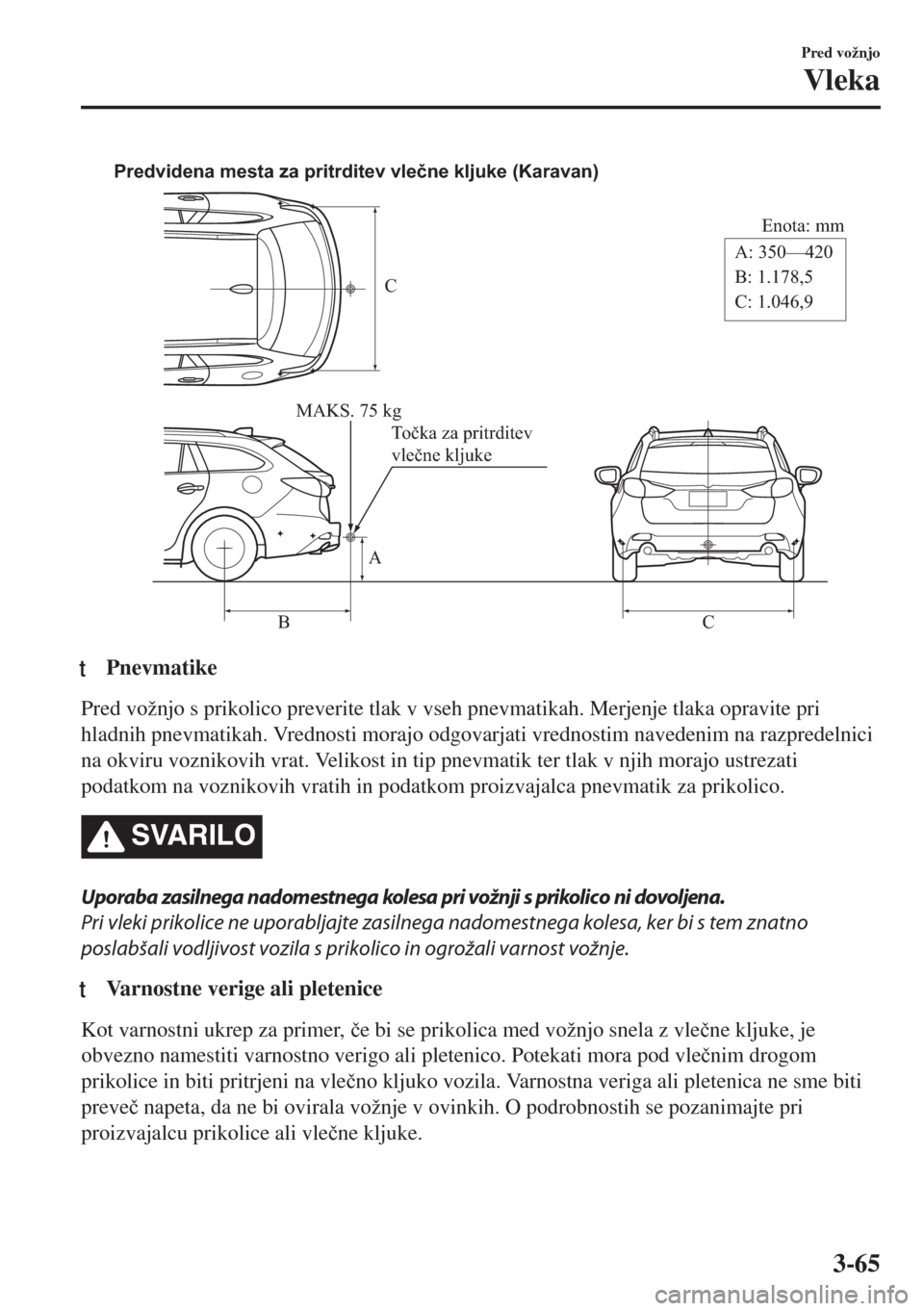

C
Enota: mm
A
BCA: 350—420
B: 1.178,5
C: 1.046,9 Predvidena mesta za pritrditev vlečne kljuke (Karavan)
MAKS. 75 kg
Točka za pritrditev
vlečne kljuke
ttPnevmatike
Pred vožnjo s prikolico preverite tlak v vseh pnevmatikah. Merjenje tlaka opravite pri
hladnih pnevmatikah. Vrednosti morajo odgovarjati vrednostim navedenim na razpredelnici
na okviru voznikovih vrat. Velikost in tip pnevmatik ter tlak v njih morajo ustrezati
podatkom na voznikovih vratih in podatkom proizvajalca pnevmatik za prikolico.
SVARILO
Uporaba zasilnega nadomestnega kolesa pri vožnji s prikolico ni dovoljena.
Pri vleki prikolice ne uporabljajte zasilnega nadomestnega kolesa, ker bi s tem znatno
poslabšali vodljivost vozila s prikolico in ogrožali varnost vožnje.
tVarnostne verige ali pletenice
Kot varnostni ukrep za primer, þe bi se prikolica med vožnjo snela z vle þne kljuke, je
obvezno namestiti varnostno verigo ali pletenico. Potekati mora pod vle þnim drogom
prikolice in biti pritrjeni na vle þno kljuko vozila. Varnostna veriga ali pletenica ne sme biti
preve þ napeta, da ne bi ovirala vožnje v ovinkih. O podrobnostih se pozanimajte pri
proizvajalcu prikolice ali vle þne kljuke.
Pred vožnjo
Vleka
3-65
Page 162 of 883

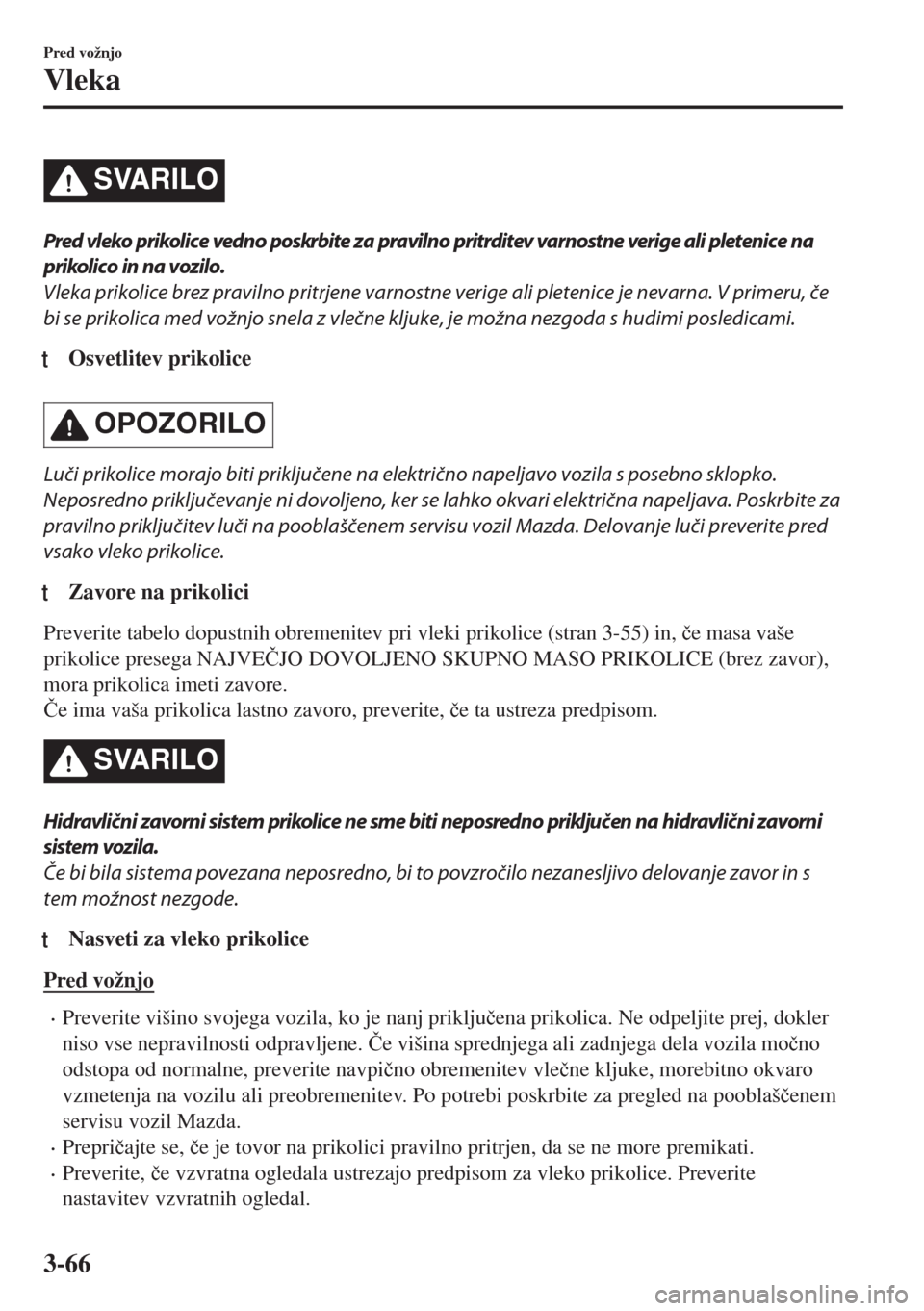

SVARILO
Pred vleko prikolice vedno poskrbite za pravilno pritrditev varnostne verige ali pletenice na
prikolico in na vozilo.
Vleka prikolice brez pravilno pritrjene varnostne verige ali pletenice je nevarna. V primeru, če
bi se prikolica med vožnjo snela z vlečne kljuke, je možna nezgoda s hudimi posledicami.
tOsvetlitev prikolice
OPOZORILO
Luči prikolice morajo biti priključene na električno napeljavo vozila s posebno sklopko.
Neposredno priključevanje ni dovoljeno, ker se lahko okvari električna napeljava. Poskrbite za
pravilno priključitev luči na pooblaščenem servisu vozil Mazda. Delovanje luči preverite pred
vsako vleko prikolice.
tZavore na prikolici
Preverite tabelo dopustnih obremenitev pri vleki prikolice (stran 3-55) in, þe masa vaše
prikolice presega NAJVE ýJO DOVOLJENO SKUPNO MASO PRIKOLICE (brez zavor),
mora prikolica imeti zavore.
ýe ima vaša prikolica lastno zavoro, preverite, þe ta ustreza predpisom.
SVARILO
Hidravlični zavorni sistem prikolice ne sme biti neposredno priključen na hidravlični zavorni
sistem vozila.
Če bi bila sistema povezana neposredno, bi to povzročilo nezanesljivo delovanje zavor in s
tem možnost nezgode.
tNasveti za vleko prikolice
Pred vožnjo
•Preverite višino svojega vozila, ko je nanj priklju þena prikolica. Ne odpeljite prej, dokler
niso vse nepravilnosti odpravljene. ýe višina sprednjega ali zadnjega dela vozila mo þno
odstopa od normalne, preverite navpi þno obremenitev vle þne kljuke, morebitno okvaro
vzmetenja na vozilu ali preobremenitev. Po potrebi poskrbite za pregled na pooblaš þenem
servisu vozil Mazda.
•Prepri þajte se, þe je tovor na prikolici pravilno pritrjen, da se ne more premikati.
•Preverite, þe vzvratna ogledala ustrezajo predpisom za vleko prikolice. Preverite
nastavitev vzvratnih ogledal.
Pred vožnjo
Vleka
3-66
Page 163 of 883

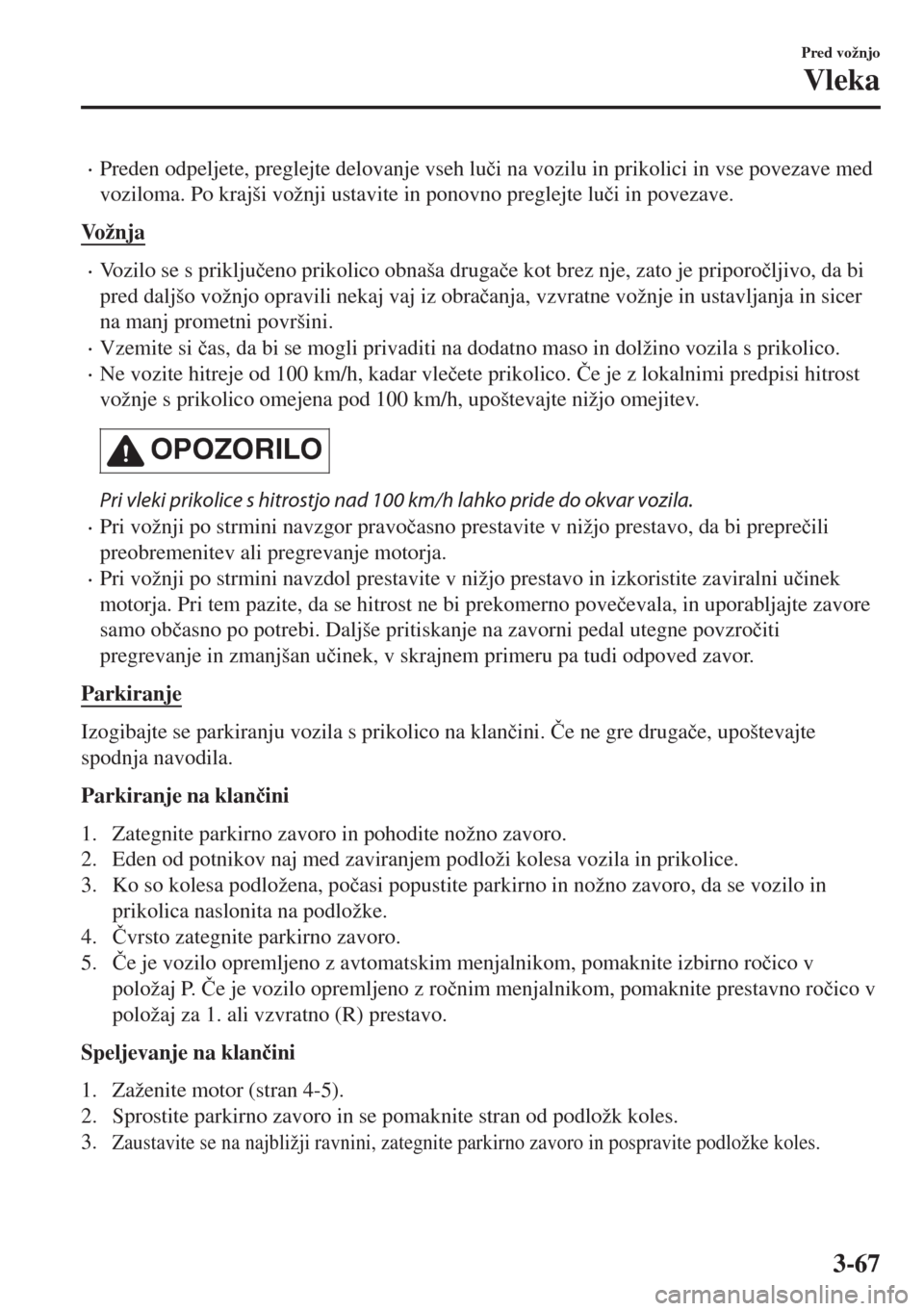

•Preden odpeljete, preglejte delovanje vseh lu þi na vozilu in prikolici in vse povezave med
voziloma. Po krajši vožnji ustavite in ponovno preglejte lu þi in povezave.
Vo ž n j a
•Vozilo se s priklju þeno prikolico obnaša druga þe kot brez nje, zato je priporo þljivo, da bi
pred daljšo vožnjo opravili nekaj vaj iz obra þanja, vzvratne vožnje in ustavljanja in sicer
na manj prometni površini.
•Vzemite si þas, da bi se mogli privaditi na dodatno maso in dolžino vozila s prikolico.
•Ne vozite hitreje od 100 km/h, kadar vle þete prikolico. ýe je z lokalnimi predpisi hitrost
vožnje s prikolico omejena pod 100 km/h, upoštevajte nižjo omejitev.
OPOZORILO
Pri vleki prikolice s hitrostjo nad 100 km/h lahko pride do okvar vozila.
•Pri vožnji po strmini navzgor pravo þasno prestavite v nižjo prestavo, da bi prepre þili
preobremenitev ali pregrevanje motorja.
•Pri vožnji po strmini navzdol prestavite v nižjo prestavo in izkoristite zaviralni u þinek
motorja. Pri tem pazite, da se hitrost ne bi prekomerno pove þevala, in uporabljajte zavore
samo ob þasno po potrebi. Daljše pritiskanje na zavorni pedal utegne povzro þiti
pregrevanje in zmanjšan u þinek, v skrajnem primeru pa tudi odpoved zavor.
Parkiranje
Izogibajte se parkiranju vozila s prikolico na klan þini. ýe ne gre druga þe, upoštevajte
spodnja navodila.
Parkiranje na klan þini
1. Zategnite parkirno zavoro in pohodite nožno zavoro.
2. Eden od potnikov naj med zaviranjem podloži kolesa vozila in prikolice.
3. Ko so kolesa podložena, po þasi popustite parkirno in nožno zavoro, da se vozilo in
prikolica naslonita na podložke.
4. ývrsto zategnite parkirno zavoro.
5. ýe je vozilo opremljeno z avtomatskim menjalnikom, pomaknite izbirno ro þico v
položaj P. ýe je vozilo opremljeno z ro þnim menjalnikom, pomaknite prestavno ro þico v
položaj za 1. ali vzvratno (R) prestavo.
Speljevanje na klan þini
1. Zaženite motor (stran 4-5).
2. Sprostite parkirno zavoro in se pomaknite stran od podložk koles.
3.
Zaustavite se na najbližji ravnini, zategnite parkirno zavoro in pospravite podložke koles.
Pred vožnjo
Vleka
3-67
Page 164 of 883
MEMO
3-68
Page 165 of 883

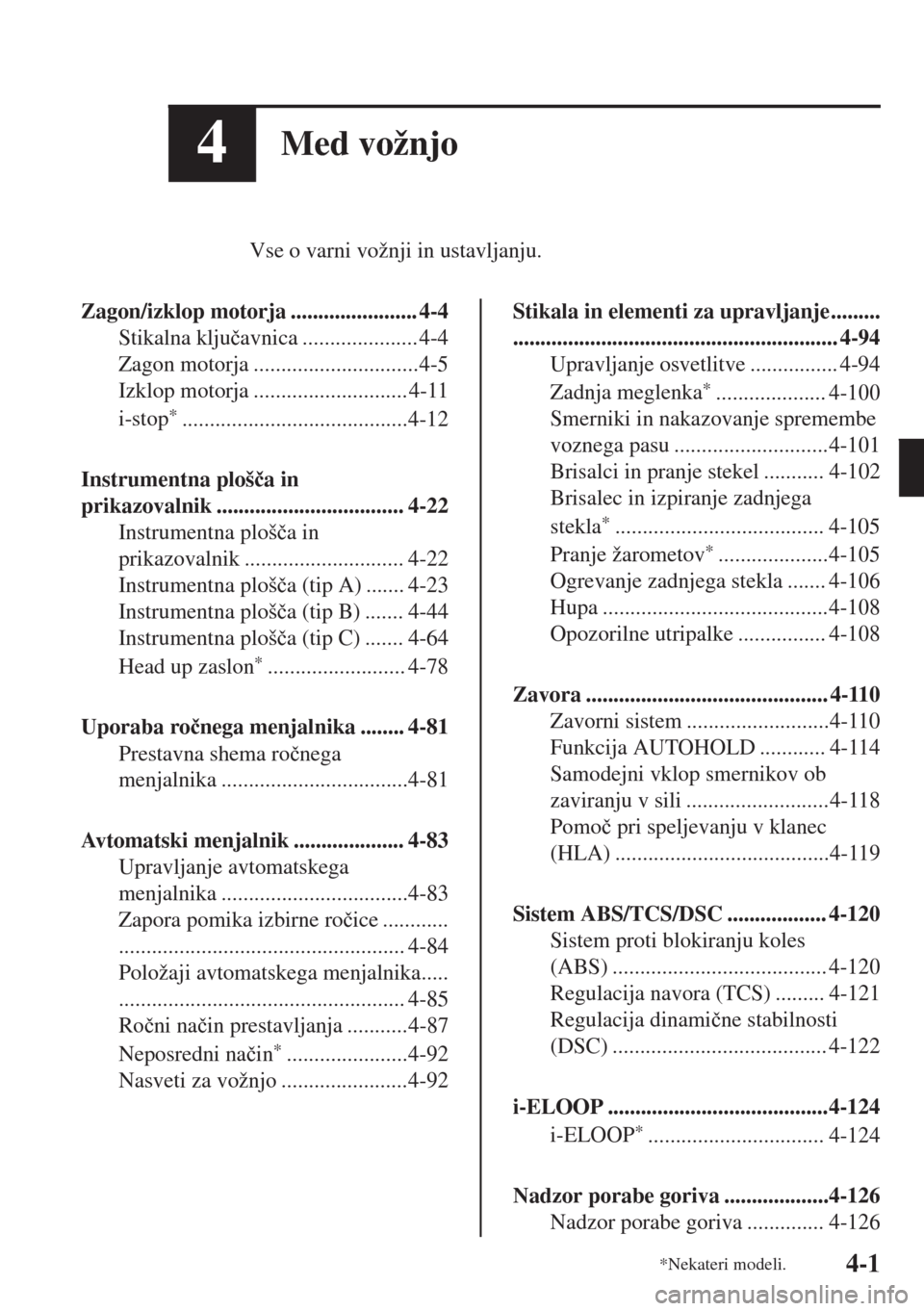

4Med vožnjo
Vse o varni vožnji in ustavljanju.
Zagon/izklop motorja ....................... 4-4
Stikalna klju þavnica ..................... 4-4
Zagon motorja ..............................4-5
Izklop motorja ............................ 4-11
i-stop
*.........................................4-12
Instrumentna ploš þa in
prikazovalnik .................................. 4-22
Instrumentna ploš þa in
prikazovalnik ............................. 4-22
Instrumentna ploš þa (tip A) ....... 4-23
Instrumentna ploš þa (tip B) ....... 4-44
Instrumentna ploš þa (tip C) ....... 4-64
Head up zaslon
*......................... 4-78
Uporaba ro þnega menjalnika ........ 4-81
Prestavna shema ro þnega
menjalnika ..................................4-81
Avtomatski menjalnik .................... 4-83
Upravljanje avtomatskega
menjalnika ..................................4-83
Zapora pomika izbirne ro þice ............
.................................................... 4-84
Položaji avtomatskega menjalnika.....
.................................................... 4-85
Ro þni na þin prestavljanja ...........4-87
Neposredni na þin
*......................4-92
Nasveti za vožnjo .......................4-92
Stikala in elementi za upravljanje.........
........................................................... 4-94
Upravljanje osvetlitve ................ 4-94
Zadnja meglenka
*.................... 4-100
Smerniki in nakazovanje spremembe
voznega pasu ............................4-101
Brisalci in pranje stekel ........... 4-102
Brisalec in izpiranje zadnjega
stekla
*...................................... 4-105
Pranje žarometov
*....................4-105
Ogrevanje zadnjega stekla ....... 4-106
Hupa .........................................4-108
Opozorilne utripalke ................ 4-108
Zavora ............................................ 4-110
Zavorni sistem ..........................4-110
Funkcija AUTOHOLD ............ 4-114
Samodejni vklop smernikov ob
zaviranju v sili ..........................4-118
Pomo þ pri speljevanju v klanec
(HLA) .......................................4-119
Sistem ABS/TCS/DSC .................. 4-120
Sistem proti blokiranju koles
(ABS) ....................................... 4-120
Regulacija navora (TCS) ......... 4-121
Regulacija dinami þne stabilnosti
(DSC) ....................................... 4-122
i-ELOOP ........................................4-124
i-ELOOP
*................................ 4-124
Nadzor porabe goriva ...................4-126
Nadzor porabe goriva .............. 4-126
*Nekateri modeli.4-1
Page 166 of 883

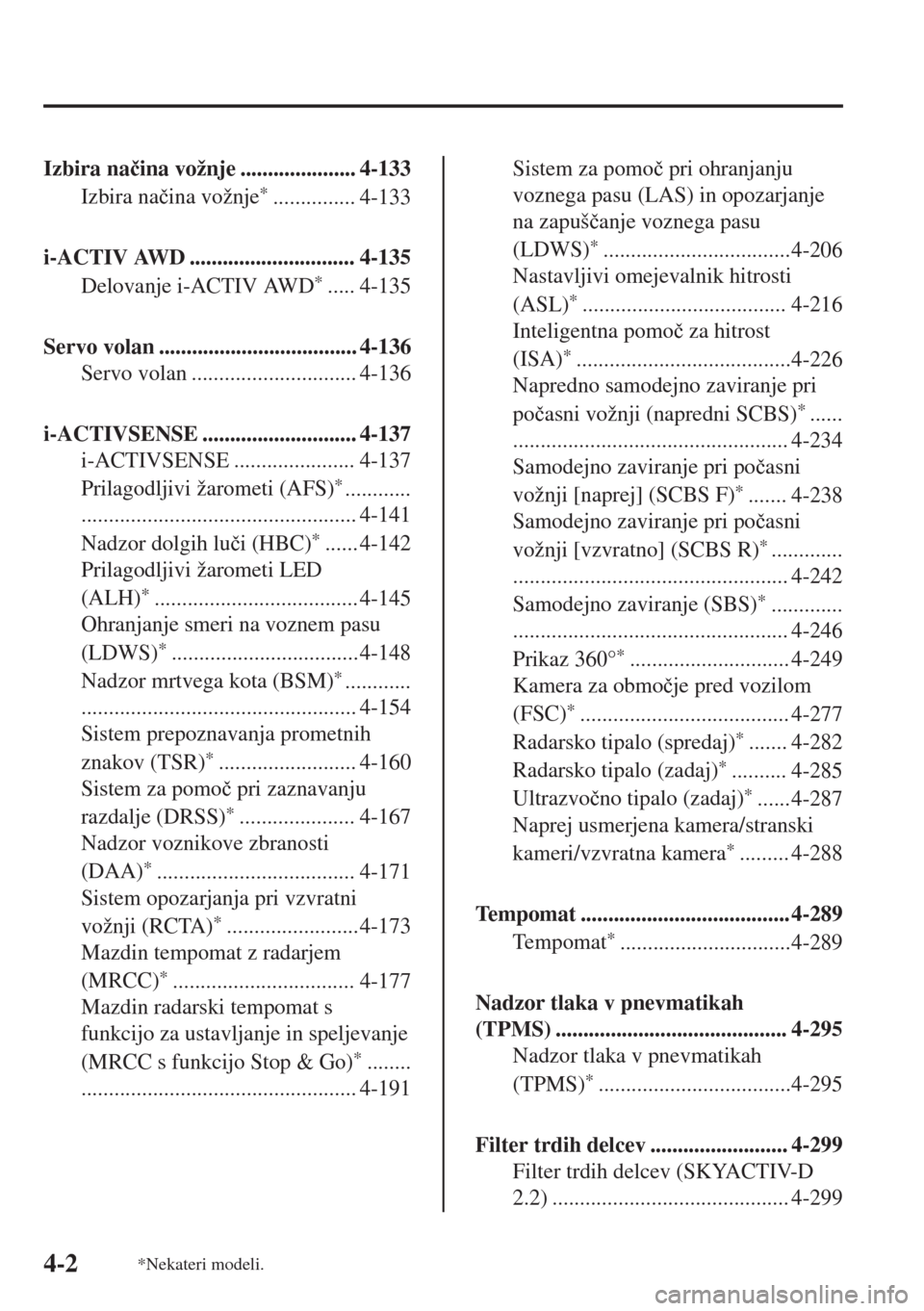

Izbira na þina vožnje ..................... 4-133
Izbira na þina vožnje
*............... 4-133
i-ACTIV AWD .............................. 4-135
Delovanje i-ACTIV AWD
*..... 4-135
Servo volan .................................... 4-136
Servo volan .............................. 4-136
i-ACTIVSENSE ............................ 4-137
i-ACTIVSENSE ...................... 4-137
Prilagodljivi žarometi (AFS)
*............
.................................................. 4-141
Nadzor dolgih lu þi (HBC)
*...... 4-142
Prilagodljivi žarometi LED
(ALH)
*..................................... 4-145
Ohranjanje smeri na voznem pasu
(LDWS)
*..................................4-148
Nadzor mrtvega kota (BSM)
*............
.................................................. 4-154
Sistem prepoznavanja prometnih
znakov (TSR)
*......................... 4-160
Sistem za pomo þ pri zaznavanju
razdalje (DRSS)
*..................... 4-167
Nadzor voznikove zbranosti
(DAA)
*.................................... 4-171
Sistem opozarjanja pri vzvratni
vožnji (RCTA)
*........................4-173
Mazdin tempomat z radarjem
(MRCC)
*................................. 4-177
Mazdin radarski tempomat s
funkcijo za ustavljanje in speljevanje
(MRCC s funkcijo Stop & Go)
*........
.................................................. 4-191
Sistem za pomo þ pri ohranjanju
voznega pasu (LAS) in opozarjanje
na zapuš þanje voznega pasu
(LDWS)
*..................................4-206
Nastavljivi omejevalnik hitrosti
(ASL)
*..................................... 4-216
Inteligentna pomo þ za hitrost
(ISA)
*.......................................4-226
Napredno samodejno zaviranje pri
po þasni vožnji (napredni SCBS)
*......
.................................................. 4-234
Samodejno zaviranje pri po þasni
vožnji [naprej] (SCBS F)
*....... 4-238
Samodejno zaviranje pri po þasni
vožnji [vzvratno] (SCBS R)
*.............
.................................................. 4-242
Samodejno zaviranje (SBS)
*.............
.................................................. 4-246
Prikaz 360°
*............................. 4-249
Kamera za obmo þje pred vozilom
(FSC)
*...................................... 4-277
Radarsko tipalo (spredaj)
*....... 4-282
Radarsko tipalo (zadaj)
*.......... 4-285
Ultrazvo þno tipalo (zadaj)
*......4-287
Naprej usmerjena kamera/stranski
kameri/vzvratna kamera
*......... 4-288
Tempomat ...................................... 4-289
Te m p o m a t
*...............................4-289
Nadzor tlaka v pnevmatikah
(TPMS) .......................................... 4-295
Nadzor tlaka v pnevmatikah
(TPMS)
*...................................4-295
Filter trdih delcev ......................... 4-299
Filter trdih delcev (SKYACTIV-D
2.2) ........................................... 4-299
4-2*Nekateri modeli.

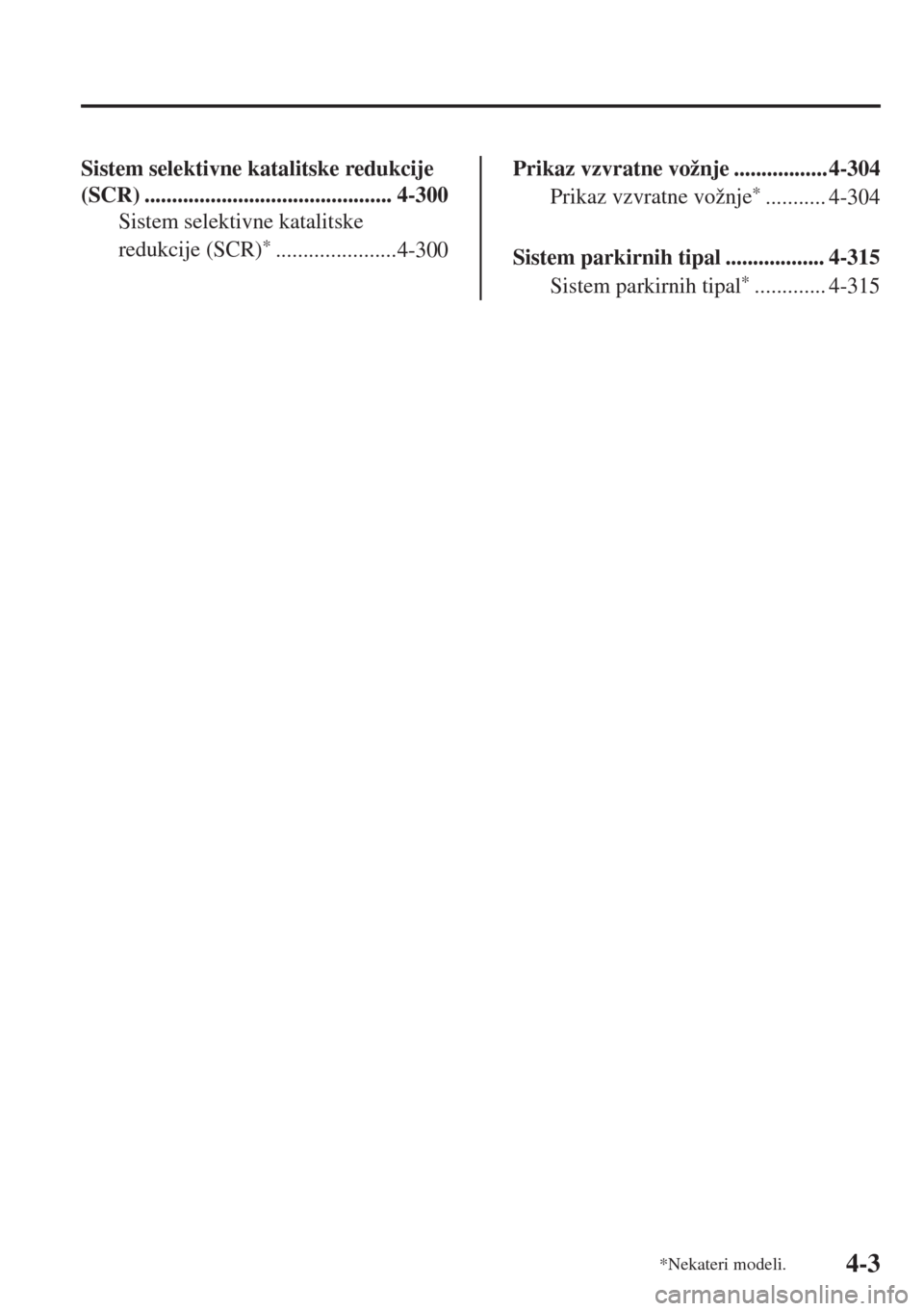

Page 167 of 883
Sistem selektivne katalitske redukcije
(SCR) ............................................. 4-300
Sistem selektivne katalitske
redukcije (SCR)
*......................4-300
Prikaz vzvratne vožnje ................. 4-304
Prikaz vzvratne vožnje
*........... 4-304
Sistem parkirnih tipal .................. 4-315
Sistem parkirnih tipal
*............. 4-315
*Nekateri modeli.4-3
Page 168 of 883

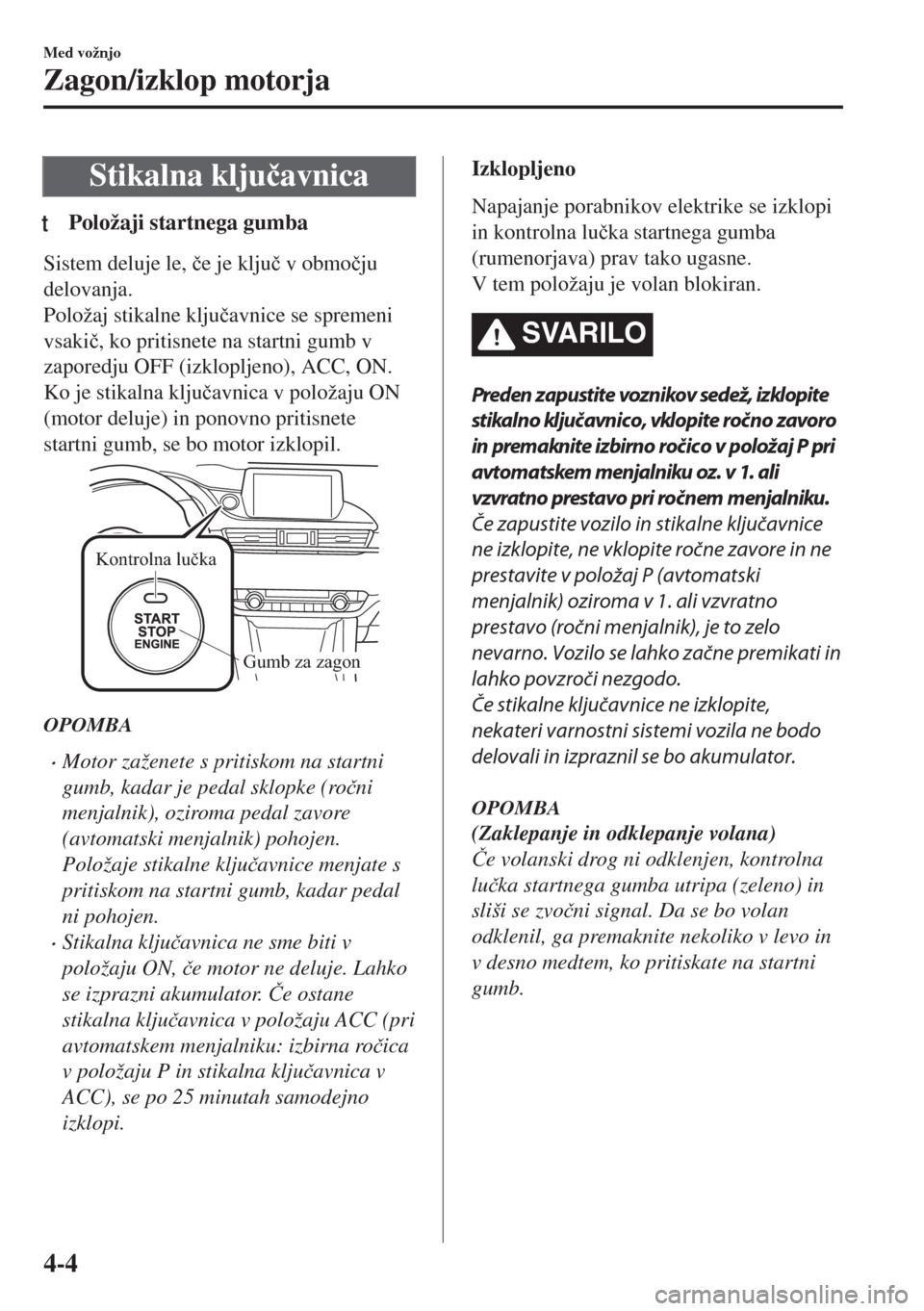

Stikalna klju þavnica
tPoložaji startnega gumba
Sistem deluje le, þe je klju þ v obmo þju
delovanja.
Položaj stikalne klju þavnice se spremeni
vsaki þ, ko pritisnete na startni gumb v
zaporedju OFF (izklopljeno), ACC, ON.
Ko je stikalna klju þavnica v položaju ON
(motor deluje) in ponovno pritisnete
startni gumb, se bo motor izklopil.
Kontrolna lučka
Gumb za zagon
OPOMBA
•Motor zaženete s pritiskom na startni
gumb, kadar je pedal sklopke (ro þni
menjalnik), oziroma pedal zavore
(avtomatski menjalnik) pohojen.
Položaje stikalne klju þavnice menjate s
pritiskom na startni gumb, kadar pedal
ni pohojen.
•Stikalna klju þavnica ne sme biti v
položaju ON, þe motor ne deluje. Lahko
se izprazni akumulator. ýe ostane
stikalna klju þavnica v položaju ACC (pri
avtomatskem menjalniku: izbirna ro þica
v položaju P in stikalna klju þavnica v
ACC), se po 25 minutah samodejno
izklopi.
Izklopljeno
Napajanje porabnikov elektrike se izklopi
in kontrolna lu þka startnega gumba
(rumenorjava) prav tako ugasne.
V tem položaju je volan blokiran.
SVARILO
Preden zapustite voznikov sedež, izklopite
stikalno ključ avnico, vklopite roč no zavoro
in premaknite izbirno ročico v položaj P pri
avtomatskem menjalniku oz. v 1. ali
vzvratno prestavo pri ročnem menjalniku.
Če zapustite vozilo in stikalne ključavnice
ne izklopite, ne vklopite ročne zavore in ne
prestavite v položaj P (avtomatski
menjalnik) oziroma v 1. ali vzvratno
prestavo (ročni menjalnik), je to zelo
nevarno. Vozilo se lahko začne premikati in
lahko povzroči nezgodo.
Če stikalne ključavnice ne izklopite,
nekateri varnostni sistemi vozila ne bodo
delovali in izpraznil se bo akumulator.
OPOMBA
(Zaklepanje in odklepanje volana)
ýe volanski drog ni odklenjen, kontrolna
lu þka startnega gumba utripa (zeleno) in
sliši se zvo þni signal. Da se bo volan
odklenil, ga premaknite nekoliko v levo in
v desno medtem, ko pritiskate na startni
gumb.
Med vožnjo
Zagon/izklop motorja
4-4
Page 169 of 883

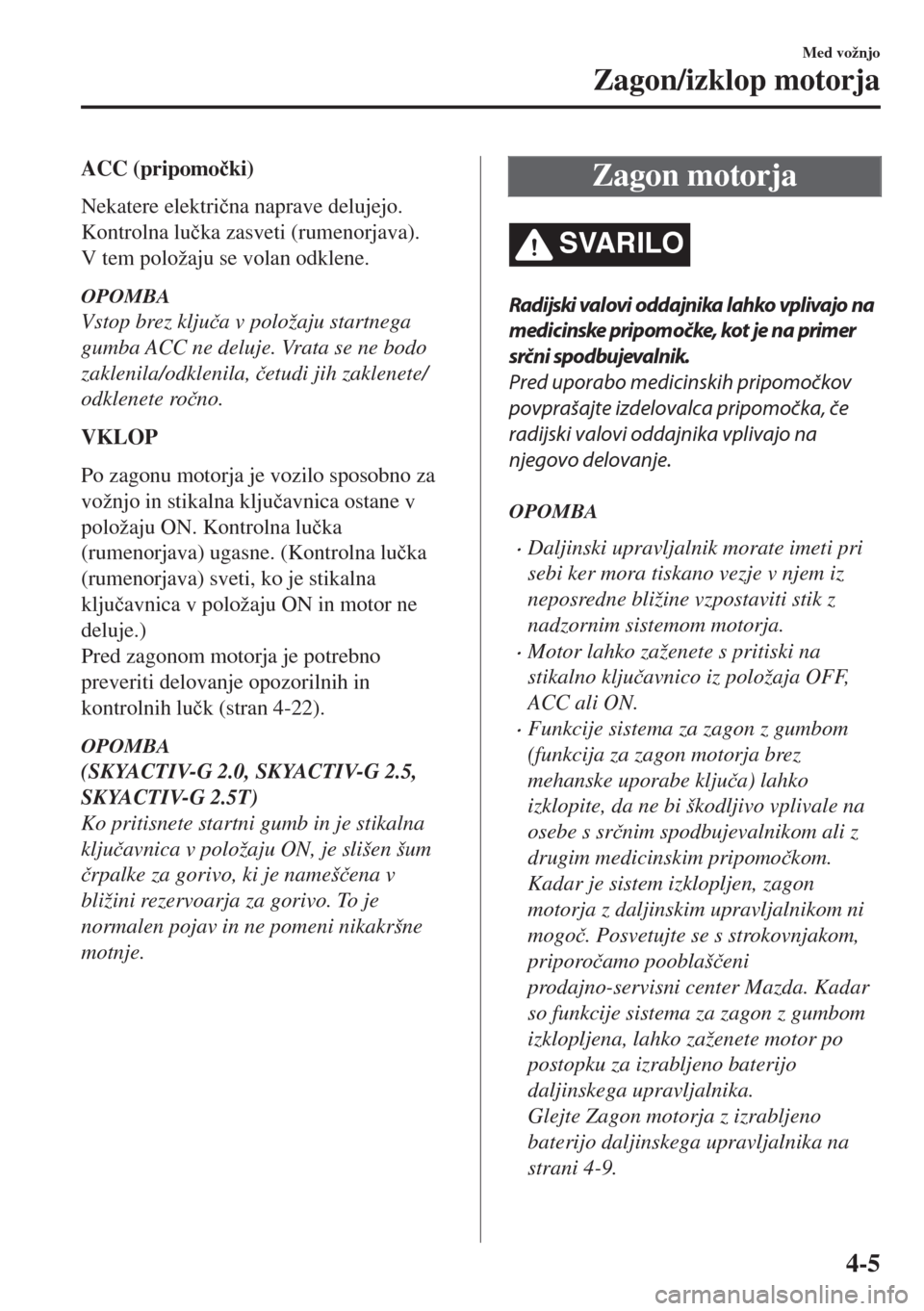

ACC (pripomo þki)
Nekatere elektri þna naprave delujejo.
Kontrolna lu þka zasveti (rumenorjava).
V tem položaju se volan odklene.
OPOMBA
Vstop brez klju þa v položaju startnega
gumba ACC ne deluje. Vrata se ne bodo
zaklenila/odklenila, þetudi jih zaklenete/
odklenete ro þno.
VKLOP
Po zagonu motorja je vozilo sposobno za
vožnjo in stikalna klju þavnica ostane v
položaju ON. Kontrolna lu þka
(rumenorjava) ugasne. (Kontrolna lu þka
(rumenorjava) sveti, ko je stikalna
klju þavnica v položaju ON in motor ne
deluje.)
Pred zagonom motorja je potrebno
preveriti delovanje opozorilnih in
kontrolnih lu þk (stran 4-22).
OPOMBA
(SKYACTIV-G 2.0, SKYACTIV-G 2.5,
SKYACTIV-G 2.5T)
Ko pritisnete startni gumb in je stikalna
klju þavnica v položaju ON, je slišen šum
þrpalke za gorivo, ki je nameš þena v
bližini rezervoarja za gorivo. To je
normalen pojav in ne pomeni nikakršne
motnje.
Zagon motorja
SVARILO
Radijski valovi oddajnika lahko vplivajo na
m edic inske pripom oč ke, kot je na prim er
srčni spodbujevalnik.
Pred uporabo medicinskih pripomočkov
povprašajte izdelovalca pripomočka, če
radijski valovi oddajnika vplivajo na
njegovo delovanje.
OPOMBA
•Daljinski upravljalnik morate imeti pri
sebi ker mora tiskano vezje v njem iz
neposredne bližine vzpostaviti stik z
nadzornim sistemom motorja.
•Motor lahko zaženete s pritiski na
stikalno klju þavnico iz položaja OFF,
ACC ali ON.
•Funkcije sistema za zagon z gumbom
(funkcija za zagon motorja brez
mehanske uporabe klju þa) lahko
izklopite, da ne bi škodljivo vplivale na
osebe s sr þnim spodbujevalnikom ali z
drugim medicinskim pripomo þkom.
Kadar je sistem izklopljen, zagon
motorja z daljinskim upravljalnikom ni
mogo þ. Posvetujte se s strokovnjakom,
priporo þamo pooblaš þeni
prodajno-servisni center Mazda. Kadar
so funkcije sistema za zagon z gumbom
izklopljena, lahko zaženete motor po
postopku za izrabljeno baterijo
daljinskega upravljalnika.
Glejte Zagon motorja z izrabljeno
baterijo daljinskega upravljalnika na
strani 4-9.
Med vožnjo
Zagon/izklop motorja
4-5
Page 170 of 883

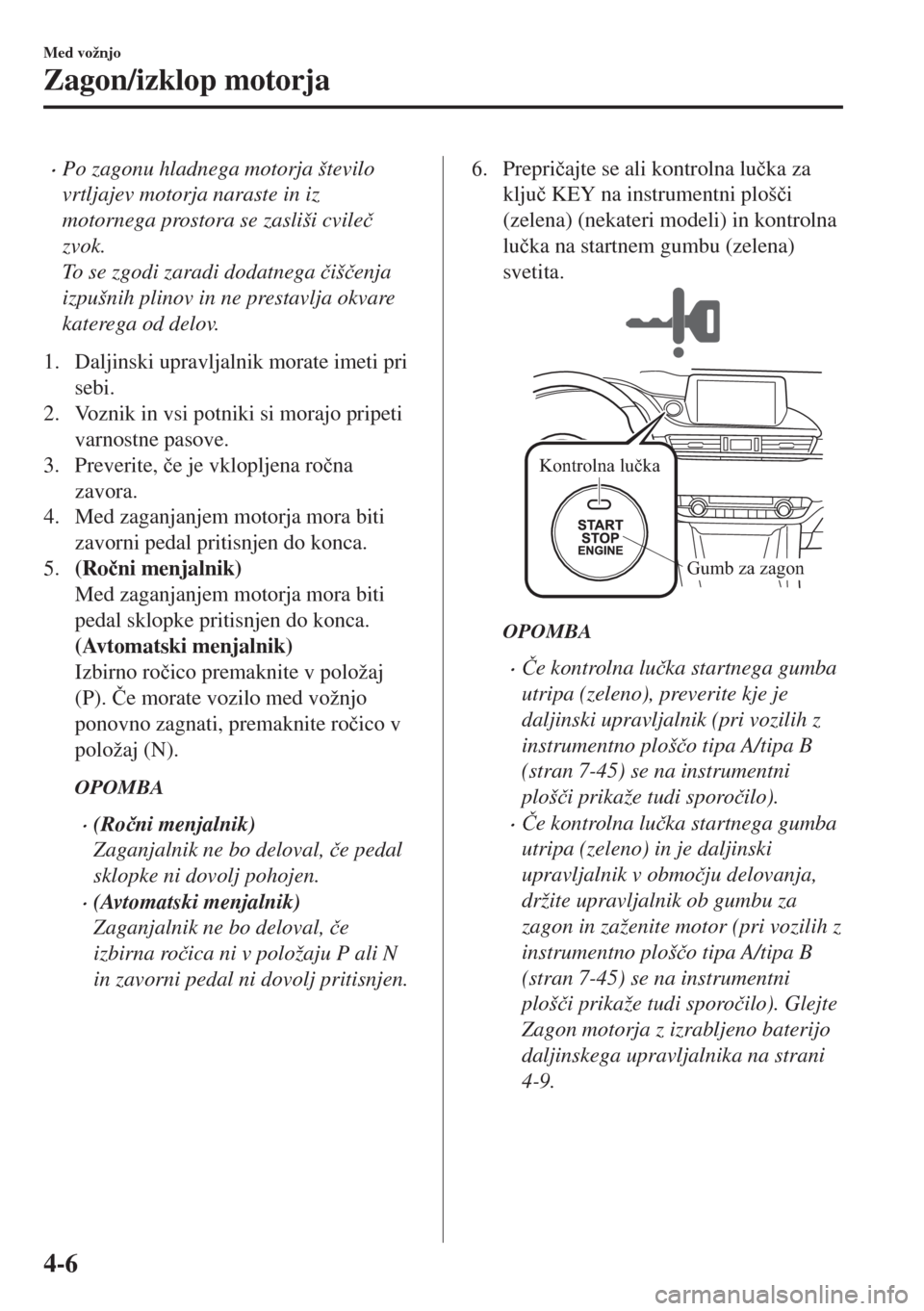

•Po zagonu hladnega motorja število
vrtljajev motorja naraste in iz
motornega prostora se zasliši cvile þ
zvok.
To se zgodi zaradi dodatnega þiš þenja
izpušnih plinov in ne prestavlja okvare
katerega od delov.
1. Daljinski upravljalnik morate imeti pri
sebi.
2. Voznik in vsi potniki si morajo pripeti
varnostne pasove.
3. Preverite, þe je vklopljena ro þna
zavora.
4. Med zaganjanjem motorja mora biti
zavorni pedal pritisnjen do konca.
5.(Ro þni menjalnik)
Med zaganjanjem motorja mora biti
pedal sklopke pritisnjen do konca.
(Avtomatski menjalnik)
Izbirno ro þico premaknite v položaj
(P). ýe morate vozilo med vožnjo
ponovno zagnati, premaknite ro þico v
položaj (N).
OPOMBA
•(Ro þni menjalnik)
Zaganjalnik ne bo deloval, þe pedal
sklopke ni dovolj pohojen.
•(Avtomatski menjalnik)
Zaganjalnik ne bo deloval, þe
izbirna ro þica ni v položaju P ali N
in zavorni pedal ni dovolj pritisnjen.
6. Prepri þajte se ali kontrolna lu þka za
klju þ KEY na instrumentni ploš þi
(zelena) (nekateri modeli) in kontrolna
lu þka na startnem gumbu (zelena)
svetita.
Kontrolna lučka
Gumb za zagon
OPOMBA
• ýe kontrolna lu þka startnega gumba
utripa (zeleno), preverite kje je
daljinski upravljalnik (pri vozilih z
instrumentno ploš þo tipa A/tipa B
(stran 7-45) se na instrumentni
ploš þi prikaže tudi sporo þilo).
• ýe kontrolna lu þka startnega gumba
utripa (zeleno) in je daljinski
upravljalnik v obmo þju delovanja,
držite upravljalnik ob gumbu za
zagon in zaženite motor (pri vozilih z
instrumentno ploš þo tipa A/tipa B
(stran 7-45) se na instrumentni
ploš þi prikaže tudi sporo þilo). Glejte
Zagon motorja z izrabljeno baterijo
daljinskega upravljalnika na strani
4-9.
Med vožnjo
Zagon/izklop motorja
4-6
