MAZDA MODEL 6 2018 Priročnik za lastnika (in Slovenian)

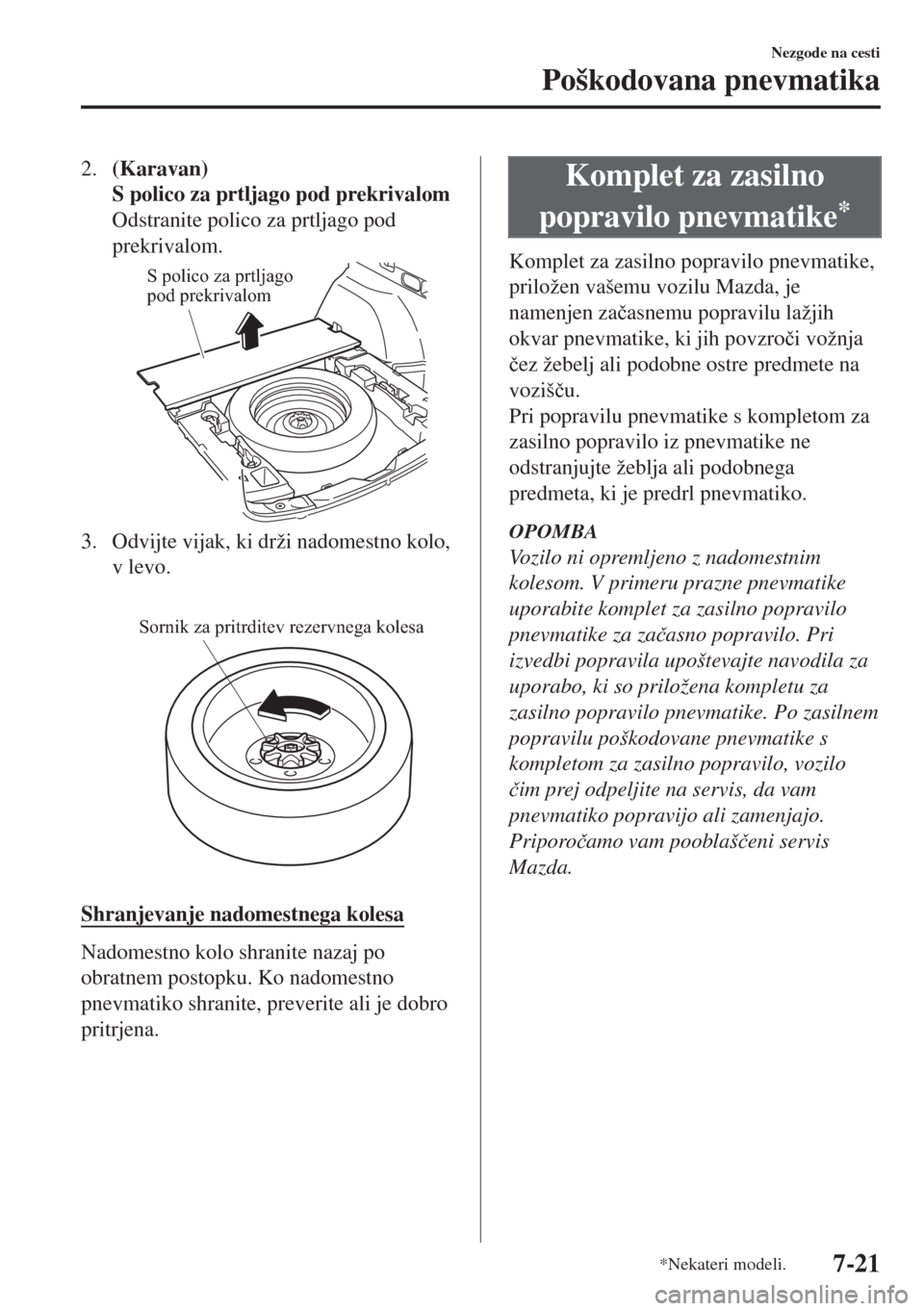

2.(Karavan)
S polico za prtljago pod prekrivalom
Odstranite polico za prtljago pod
prekrivalom.
S polico za prtljago
pod prekrivalom
3. Odvijte vijak, ki drži nadomestno kolo,
v levo.

Sornik za pritrditev rezervnega kolesa
Shranjevanje nadomestnega kolesa
Nadomestno kolo shranite nazaj po
obratnem postopku. Ko nadomestno
pnevmatiko shranite, preverite ali je dobro
pritrjena.
Komplet za zasilno
popravilo pnevmatike
*
Komplet za zasilno popravilo pnevmatike,
priložen vašemu vozilu Mazda, je
namenjen zaþasnemu popravilu lažjih
okvar pnevmatike, ki jih povzroþi vožnja
þez žebelj ali podobne ostre predmete na
vozišþu.
Pri popravilu pnevmatike s kompletom za
zasilno popravilo iz pnevmatike ne
odstranjujte žeblja ali podobnega
predmeta, ki je predrl pnevmatiko.
OPOMBA
Vozilo ni opremljeno z nadomestnim
kolesom. V primeru prazne pnevmatike
uporabite komplet za zasilno popravilo
pnevmatike za zaþasno popravilo. Pri
izvedbi popravila upoštevajte navodila za
uporabo, ki so priložena kompletu za
zasilno popravilo pnevmatike. Po zasilnem
popravilu poškodovane pnevmatike s
kompletom za zasilno popravilo, vozilo
þim prej odpeljite na servis, da vam
pnevmatiko popravijo ali zamenjajo.
Priporoþamo vam pooblašþeni servis
Mazda.
Nezgode na cesti
Poškodovana pnevmatika
*Nekateri modeli.7-21

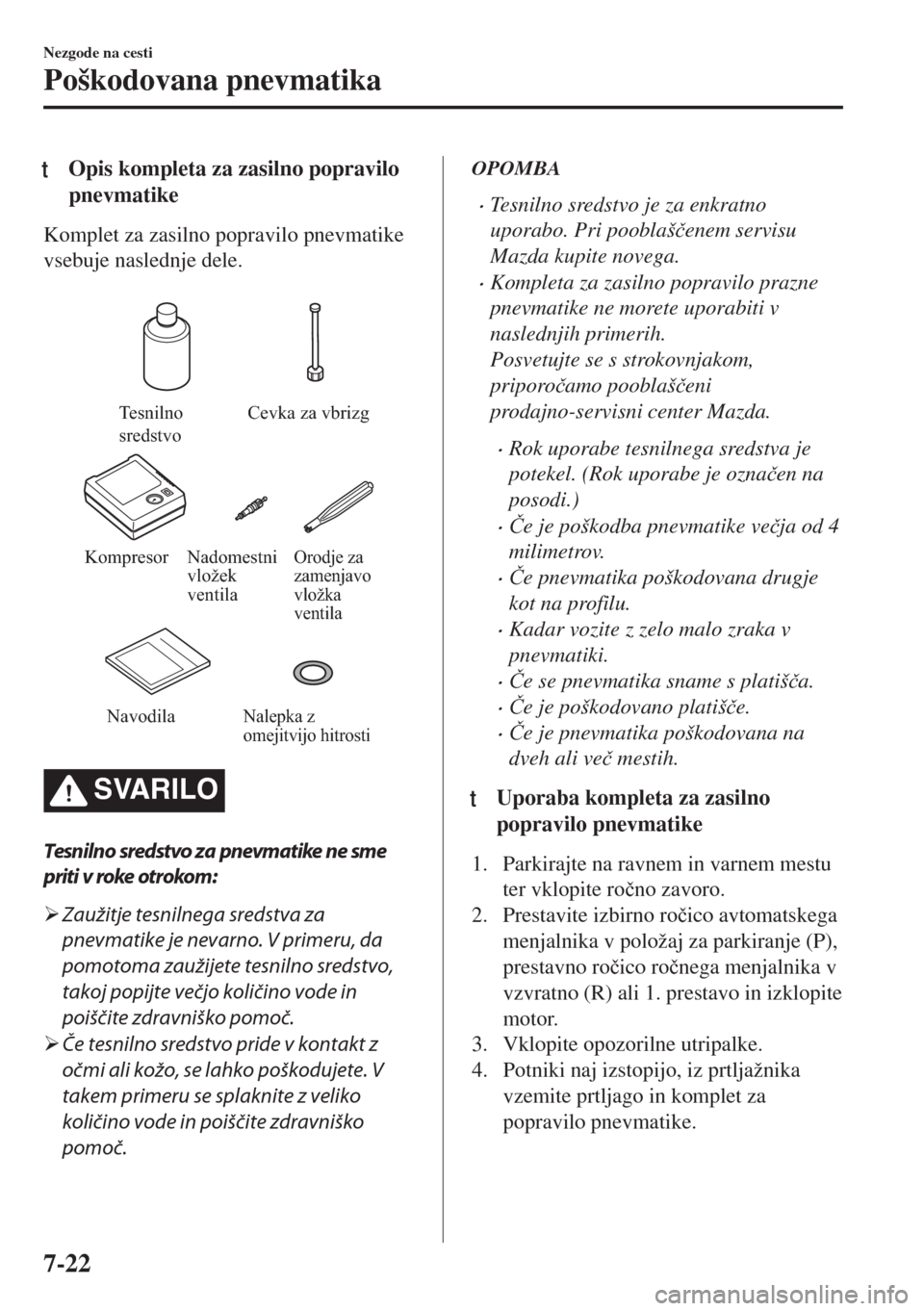

tOpis kompleta za zasilno popravilo
pnevmatike
Komplet za zasilno popravilo pnevmatike
vsebuje naslednje dele.

Tesnilno
sredstvoCevka za vbrizg
Kompresor
Orodje za
zamenjavo
vložka
ventilaNadomestni
vložek
ventila
Nalepka z
omejitvijo hitrostiNavodila
SVARILO
Tesnilno sredstvo za pnevmatike ne sme
priti v roke otrokom:
¾Zaužitje tesnilnega sredstva za
pnevmatike je nevarno. V primeru, da
pomotoma zaužijete tesnilno sredstvo,
takoj popijte večjo količino vode in
poiščite zdravniško pomoč.
¾Če tesnilno sredstvo pride v kontakt z
očmi ali kožo, se lahko poškodujete. V
takem primeru se splaknite z veliko
količino vode in poiščite zdravniško
pomoč.
OPOMBA
•Tesnilno sredstvo je za enkratno
uporabo. Pri pooblašþenem servisu
Mazda kupite novega.
•Kompleta za zasilno popravilo prazne
pnevmatike ne morete uporabiti v
naslednjih primerih.
Posvetujte se s strokovnjakom,
priporoþamo pooblašþeni
prodajno-servisni center Mazda.
•Rok uporabe tesnilnega sredstva je
potekel. (Rok uporabe je oznaþen na
posodi.)
•ýe je poškodba pnevmatike veþja od 4
milimetrov.
•ýe pnevmatika poškodovana drugje
kot na profilu.
•Kadar vozite z zelo malo zraka v
pnevmatiki.
•ýe se pnevmatika sname s platišþa.
•ýe je poškodovano platišþe.
•ýe je pnevmatika poškodovana na
dveh ali veþ mestih.
ttUporaba kompleta za zasilno
popravilo pnevmatike
1. Parkirajte na ravnem in varnem mestu
ter vklopite roþno zavoro.
2. Prestavite izbirno roþico avtomatskega
menjalnika v položaj za parkiranje (P),
prestavno roþico roþnega menjalnika v
vzvratno (R) ali 1. prestavo in izklopite
motor.
3. Vklopite opozorilne utripalke.
4. Potniki naj izstopijo, iz prtljažnika
vzemite prtljago in komplet za
popravilo pnevmatike.
Nezgode na cesti
Poškodovana pnevmatika
7-22

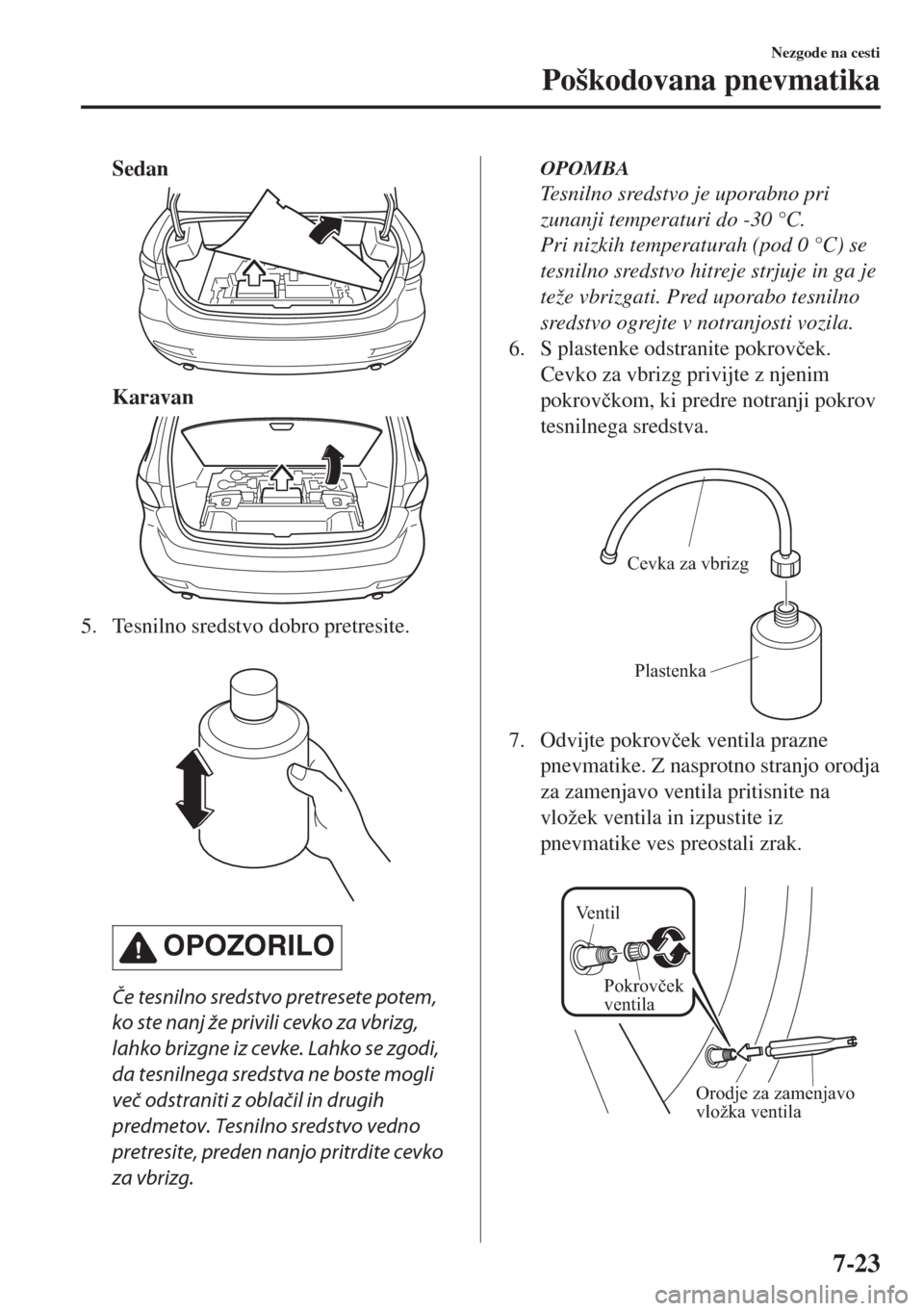

Sedan
Karavan
5. Tesnilno sredstvo dobro pretresite.

OPOZORILO
Če tesnilno sredstvo pretresete potem,
ko ste nanj že privili cevko za vbrizg,
lahko brizgne iz cevke. Lahko se zgodi,
da tesnilnega sredstva ne boste mogli
več odstraniti z oblačil in drugih
predmetov. Tesnilno sredstvo vedno
pretresite, preden nanjo pritrdite cevko
za vbrizg.
OPOMBA
Tesnilno sredstvo je uporabno pri
zunanji temperaturi do -30 °C.
Pri nizkih temperaturah (pod 0 °C) se
tesnilno sredstvo hitreje strjuje in ga je
teže vbrizgati. Pred uporabo tesnilno
sredstvo ogrejte v notranjosti vozila.
6. S plastenke odstranite pokrovþek.
Cevko za vbrizg privijte z njenim
pokrovþkom, ki predre notranji pokrov
tesnilnega sredstva.

Cevka za vbrizg
Plastenka
7. Odvijte pokrovþek ventila prazne
pnevmatike. Z nasprotno stranjo orodja
za zamenjavo ventila pritisnite na
vložek ventila in izpustite iz
pnevmatike ves preostali zrak.

Ventil
Orodje za zamenjavo
vložka ventila Pokrovček
ventila
Nezgode na cesti
Poškodovana pnevmatika
7-23

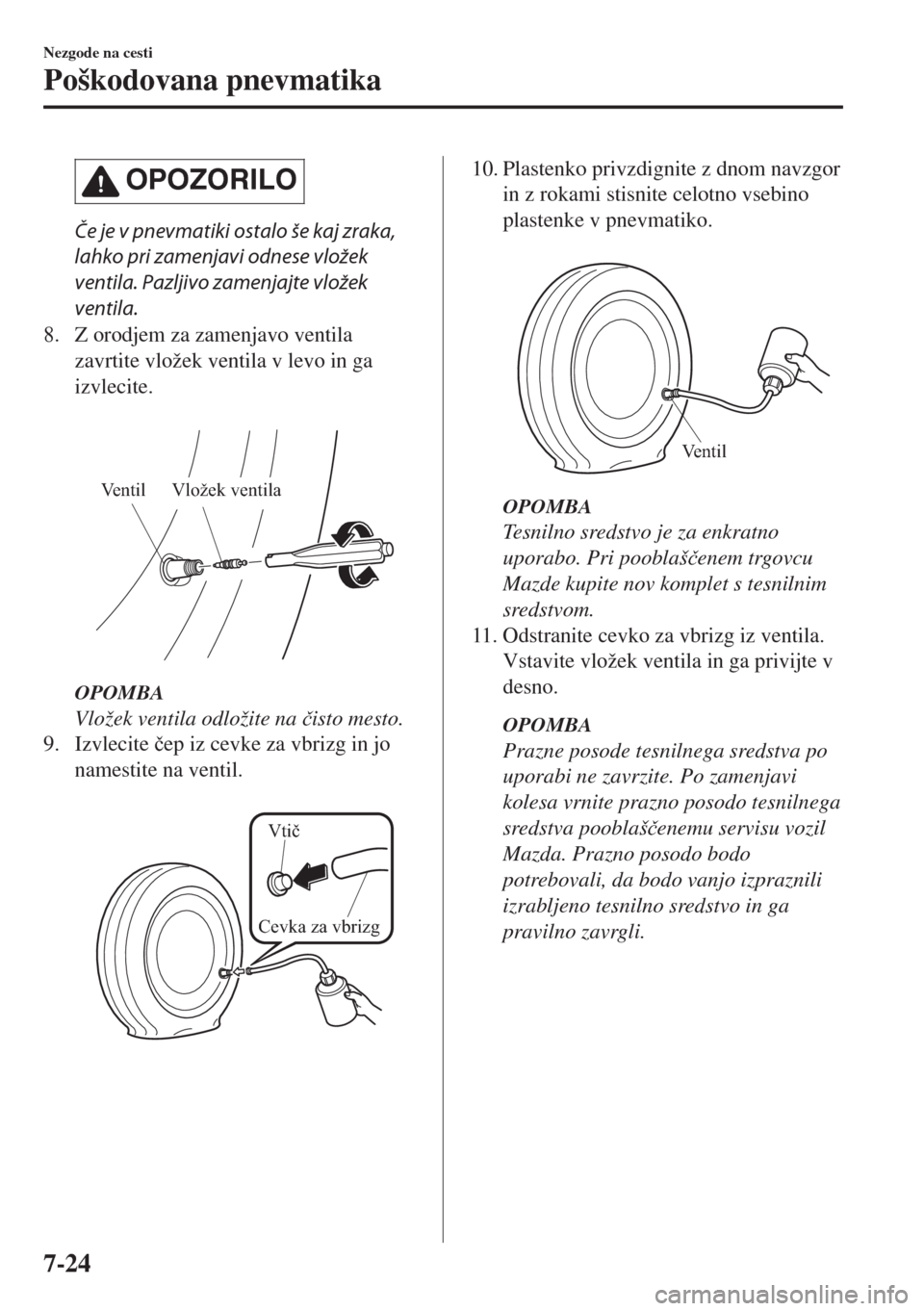

OPOZORILO
Če je v pnevmatiki ostalo še kaj zraka,
lahko pri zamenjavi odnese vložek
ventila. Pazljivo zamenjajte vložek
ventila.
8. Z orodjem za zamenjavo ventila
zavrtite vložek ventila v levo in ga
izvlecite.

Ventil Vložek ventila
OPOMBA
Vložek ventila odložite na þisto mesto.
9. Izvlecite þep iz cevke za vbrizg in jo
namestite na ventil.

Cevka za vbrizgVtič
10. Plastenko privzdignite z dnom navzgor
in z rokami stisnite celotno vsebino
plastenke v pnevmatiko.

Ventil
OPOMBA
Tesnilno sredstvo je za enkratno
uporabo. Pri pooblašþenem trgovcu
Mazde kupite nov komplet s tesnilnim
sredstvom.
11. Odstranite cevko za vbrizg iz ventila.
Vstavite vložek ventila in ga privijte v
desno.
OPOMBA
Prazne posode tesnilnega sredstva po
uporabi ne zavrzite. Po zamenjavi
kolesa vrnite prazno posodo tesnilnega
sredstva pooblašþenemu servisu vozil
Mazda. Prazno posodo bodo
potrebovali, da bodo vanjo izpraznili
izrabljeno tesnilno sredstvo in ga
pravilno zavrgli.
Nezgode na cesti
Poškodovana pnevmatika
7-24

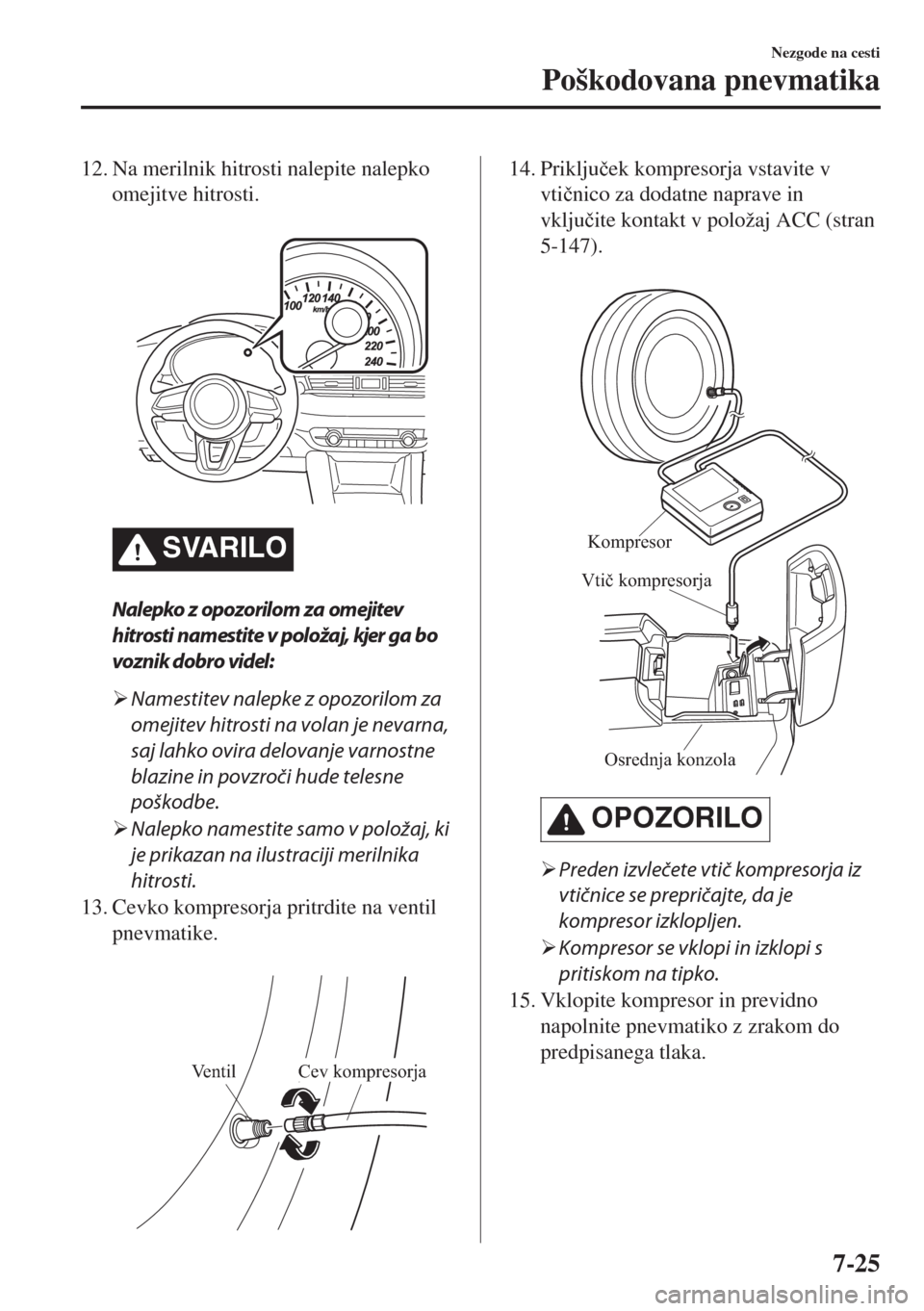

12. Na merilnik hitrosti nalepite nalepko
omejitve hitrosti.

SVARILO
Nalepko z opozorilom za omejitev
hitrosti namestite v položaj, kjer ga bo
voznik dobro videl:
¾Namestitev nalepke z opozorilom za
omejitev hitrosti na volan je nevarna,
saj lahko ovira delovanje varnostne
blazine in povzroči hude telesne
poškodbe.
¾Nalepko namestite samo v položaj, ki
je prikazan na ilustraciji merilnika
hitrosti.
13. Cevko kompresorja pritrdite na ventil
pnevmatike.

Ventil Cev kompresorja
14. Prikljuþek kompresorja vstavite v
vtiþnico za dodatne naprave in
vkljuþite kontakt v položaj ACC (stran
5-147).

Osrednja konzola
Kompresor
Vtič kompresorja
OPOZORILO
¾Preden izvlečete vtič kompresorja iz
vtičnice se prepričajte, da je
kompresor izklopljen.
¾Kompresor se vklopi in izklopi s
pritiskom na tipko.
15. Vklopite kompresor in previdno
napolnite pnevmatiko z zrakom do
predpisanega tlaka.
Nezgode na cesti
Poškodovana pnevmatika
7-25

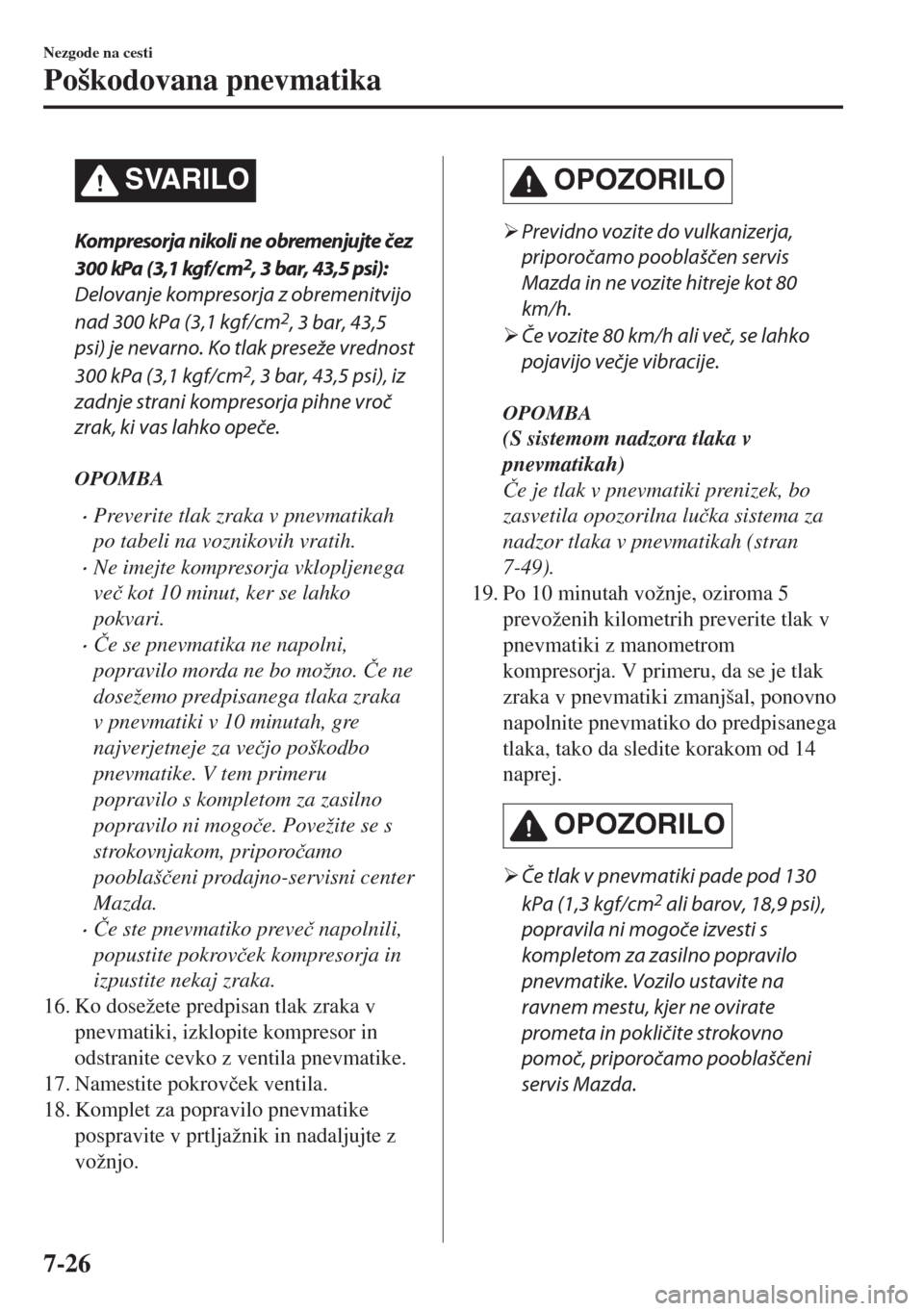

SVARILO
Kompresorja nikoli ne obremenjujte čez
300 kPa ( 3,1 kgf/ c m
2, 3 bar, 43,5 psi):
Delovanje kompresorja z obremenitvijo
nad 300 kPa (3,1 kgf/cm
2, 3 bar, 43,5
psi) je nevarno. Ko tlak preseže vrednost
300 kPa (3,1 kgf/cm
2, 3 bar, 43,5 psi), iz
zadnje strani kompresorja pihne vroč
zrak, ki vas lahko opeče.
OPOMBA
•Preverite tlak zraka v pnevmatikah
po tabeli na voznikovih vratih.
•Ne imejte kompresorja vklopljenega
veþ kot 10 minut, ker se lahko
pokvari.
•ýe se pnevmatika ne napolni,
popravilo morda ne bo možno. ýe ne
dosežemo predpisanega tlaka zraka
v pnevmatiki v 10 minutah, gre
najverjetneje za veþjo poškodbo
pnevmatike. V tem primeru
popravilo s kompletom za zasilno
popravilo ni mogoþe. Povežite se s
strokovnjakom, priporoþamo
pooblašþeni prodajno-servisni center
Mazda.
•ýe ste pnevmatiko preveþ napolnili,
popustite pokrovþek kompresorja in
izpustite nekaj zraka.
16. Ko dosežete predpisan tlak zraka v
pnevmatiki, izklopite kompresor in
odstranite cevko z ventila pnevmatike.
17. Namestite pokrovþek ventila.
18. Komplet za popravilo pnevmatike
pospravite v prtljažnik in nadaljujte z
vožnjo.
OPOZORILO
¾Previdno vozite do vulkanizerja,
priporočamo pooblaščen servis
Mazda in ne vozite hitreje kot 80
km/h.
¾Če vozite 80 km/h ali več, se lahko
pojavijo večje vibracije.
OPOMBA
(S sistemom nadzora tlaka v
pnevmatikah)
ýe je tlak v pnevmatiki prenizek, bo
zasvetila opozorilna luþka sistema za
nadzor tlaka v pnevmatikah (stran
7-49).
19. Po 10 minutah vožnje, oziroma 5
prevoženih kilometrih preverite tlak v
pnevmatiki z manometrom
kompresorja. V primeru, da se je tlak
zraka v pnevmatiki zmanjšal, ponovno
napolnite pnevmatiko do predpisanega
tlaka, tako da sledite korakom od 14
naprej.
OPOZORILO
¾Če tlak v pnevmatiki pade pod 130
kPa (1,3 kgf/cm
2 ali barov, 18,9 psi),
popravila ni mogoče izvesti s
kompletom za zasilno popravilo
pnevmatike. Vozilo ustavite na
ravnem mestu, kjer ne ovirate
prometa in pokličite strokovno
pomoč, priporočamo pooblaščeni
servis Mazda.
Nezgode na cesti
Poškodovana pnevmatika
7-26

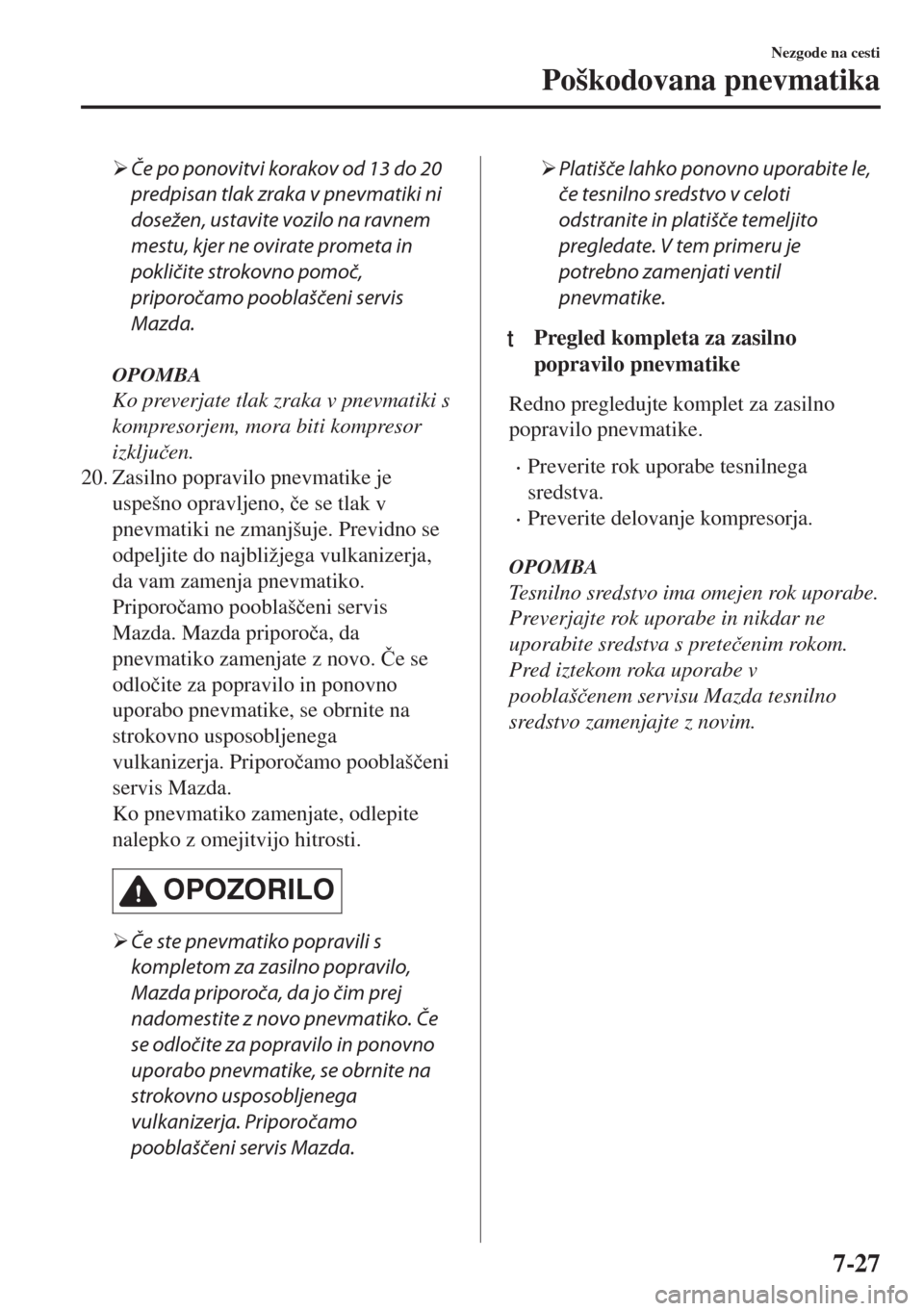

¾Če po ponovitvi korakov od 13 do 20
predpisan tlak zraka v pnevmatiki ni
dosežen, ustavite vozilo na ravnem
mestu, kjer ne ovirate prometa in
pokličite strokovno pomoč,
priporočamo pooblaščeni servis
Mazda.
OPOMBA
Ko preverjate tlak zraka v pnevmatiki s
kompresorjem, mora biti kompresor
izkljuþen.
20. Zasilno popravilo pnevmatike je
uspešno opravljeno, þe se tlak v
pnevmatiki ne zmanjšuje. Previdno se
odpeljite do najbližjega vulkanizerja,
da vam zamenja pnevmatiko.
Priporoþamo pooblašþeni servis
Mazda. Mazda priporoþa, da
pnevmatiko zamenjate z novo. ýe se
odloþite za popravilo in ponovno
uporabo pnevmatike, se obrnite na
strokovno usposobljenega
vulkanizerja. Priporoþamo pooblašþeni
servis Mazda.
Ko pnevmatiko zamenjate, odlepite
nalepko z omejitvijo hitrosti.
OPOZORILO
¾Če ste pnevmatiko popravili s
kompletom za zasilno popravilo,
Mazda priporoča, da jo čim prej
nadomestite z novo pnevmatiko. Če
se odločite za popravilo in ponovno
uporabo pnevmatike, se obrnite na
strokovno usposobljenega
vulkanizerja. Priporočamo
pooblaščeni servis Mazda.
¾Platišče lahko ponovno uporabite le,
če tesnilno sredstvo v celoti
odstranite in platišče temeljito
pregledate. V tem primeru je
potrebno zamenjati ventil
pnevmatike.
tPregled kompleta za zasilno
popravilo pnevmatike
Redno pregledujte komplet za zasilno
popravilo pnevmatike.
•Preverite rok uporabe tesnilnega
sredstva.
•Preverite delovanje kompresorja.
OPOMBA
Tesnilno sredstvo ima omejen rok uporabe.
Preverjajte rok uporabe in nikdar ne
uporabite sredstva s preteþenim rokom.
Pred iztekom roka uporabe v
pooblašþenem servisu Mazda tesnilno
sredstvo zamenjajte z novim.
Nezgode na cesti
Poškodovana pnevmatika
7-27

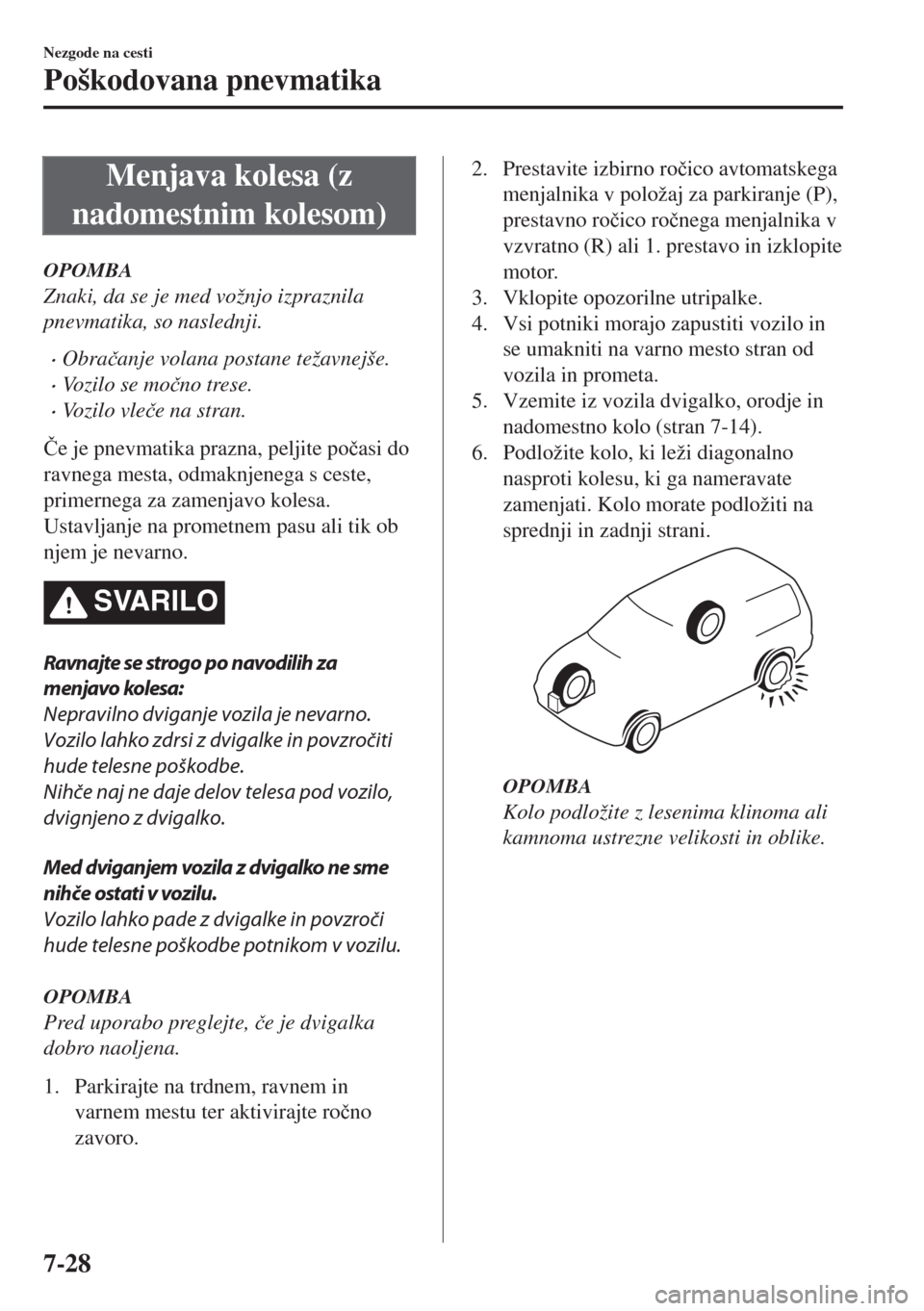

Menjava kolesa (z
nadomestnim kolesom)
OPOMBA
Znaki, da se je med vožnjo izpraznila
pnevmatika, so naslednji.
•Obraþanje volana postane težavnejše.
•Vozilo se moþno trese.
•Vozilo vleþe na stran.
ýe je pnevmatika prazna, peljite poþasi do
ravnega mesta, odmaknjenega s ceste,
primernega za zamenjavo kolesa.
Ustavljanje na prometnem pasu ali tik ob
njem je nevarno.
SVARILO
Ravnajte se strogo po navodilih za
menjavo kolesa:
Nepravilno dviganje vozila je nevarno.
Vozilo lahko zdrsi z dvigalke in povzročiti
hude telesne poškodbe.
Nihče naj ne daje delov telesa pod vozilo,
dvignjeno z dvigalko.
Med dviganjem vozila z dvigalko ne sme
nihče ostati v vozilu.
Vozilo lahko pade z dvigalke in povzroči
hude telesne poškodbe potnikom v vozilu.
OPOMBA
Pred uporabo preglejte, þe je dvigalka
dobro naoljena.
1. Parkirajte na trdnem, ravnem in
varnem mestu ter aktivirajte roþno
zavoro.
2. Prestavite izbirno roþico avtomatskega
menjalnika v položaj za parkiranje (P),
prestavno roþico roþnega menjalnika v
vzvratno (R) ali 1. prestavo in izklopite
motor.
3. Vklopite opozorilne utripalke.
4. Vsi potniki morajo zapustiti vozilo in
se umakniti na varno mesto stran od
vozila in prometa.
5. Vzemite iz vozila dvigalko, orodje in
nadomestno kolo (stran 7-14).
6. Podložite kolo, ki leži diagonalno
nasproti kolesu, ki ga nameravate
zamenjati. Kolo morate podložiti na
sprednji in zadnji strani.
OPOMBA
Kolo podložite z lesenima klinoma ali
kamnoma ustrezne velikosti in oblike.
Nezgode na cesti
Poškodovana pnevmatika
7-28

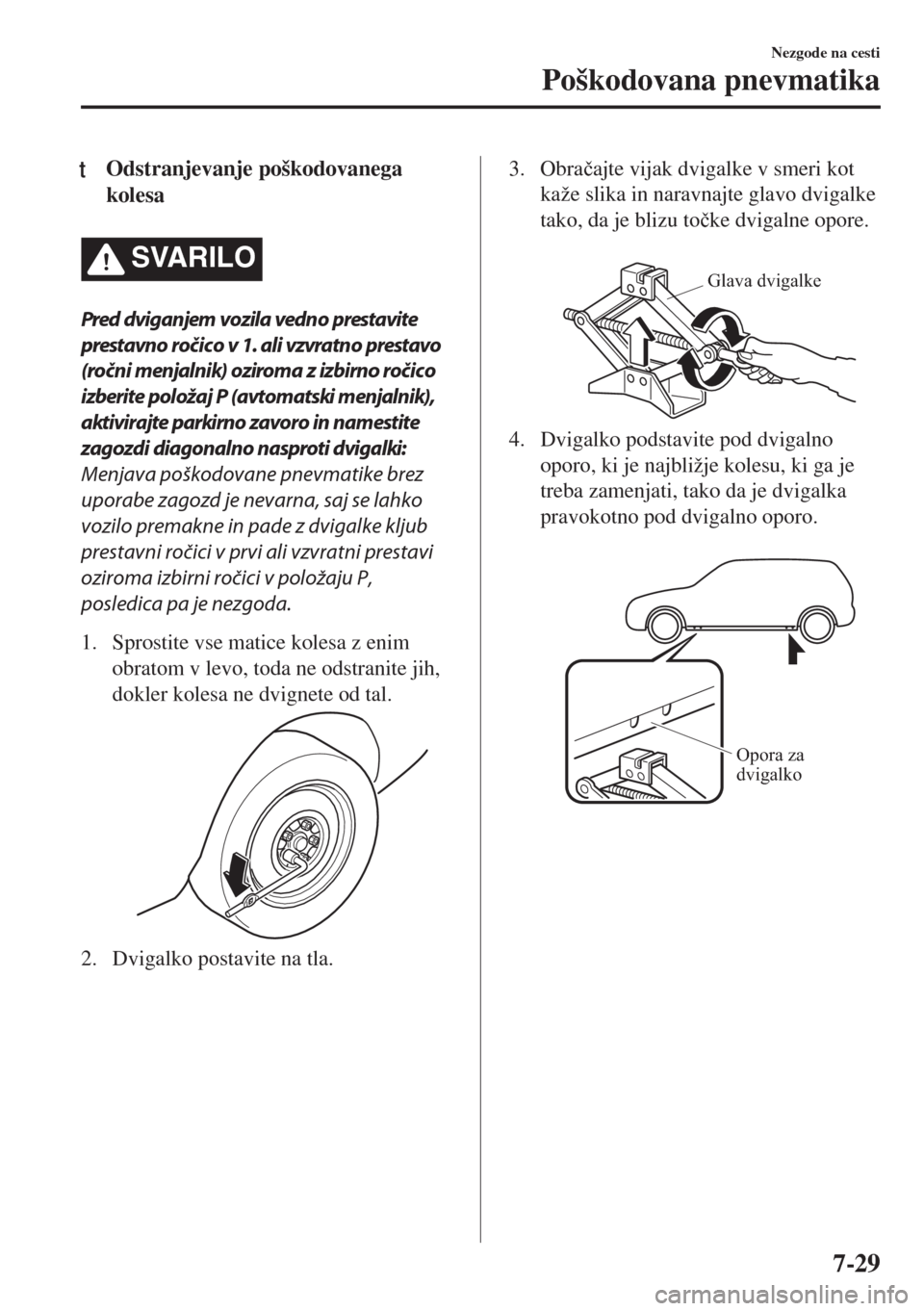

tOdstranjevanje poškodovanega
kolesa
SVARILO
Pred dviganjem vozila vedno prestavite
prestavno ročico v 1. ali vzvratno prestavo
(ročni menjalnik) oziroma z izbirno ročico
izberite položaj P (avtomatski menjalnik),
aktivirajte parkirno zavoro in namestite
zagozdi diagonalno nasproti dvigalki:
Menjava poškodovane pnevmatike brez
uporabe zagozd je nevarna, saj se lahko
vozilo premakne in pade z dvigalke kljub
prestavni ročici v prvi ali vzvratni prestavi
oziroma izbirni ročici v položaju P,
posledica pa je nezgoda.
1. Sprostite vse matice kolesa z enim
obratom v levo, toda ne odstranite jih,
dokler kolesa ne dvignete od tal.
2. Dvigalko postavite na tla.
3. Obraþajte vijak dvigalke v smeri kot
kaže slika in naravnajte glavo dvigalke
tako, da je blizu toþke dvigalne opore.

Glava dvigalke
4. Dvigalko podstavite pod dvigalno
oporo, ki je najbližje kolesu, ki ga je
treba zamenjati, tako da je dvigalka
pravokotno pod dvigalno oporo.

Opora za
dvigalko
Nezgode na cesti
Poškodovana pnevmatika
7-29

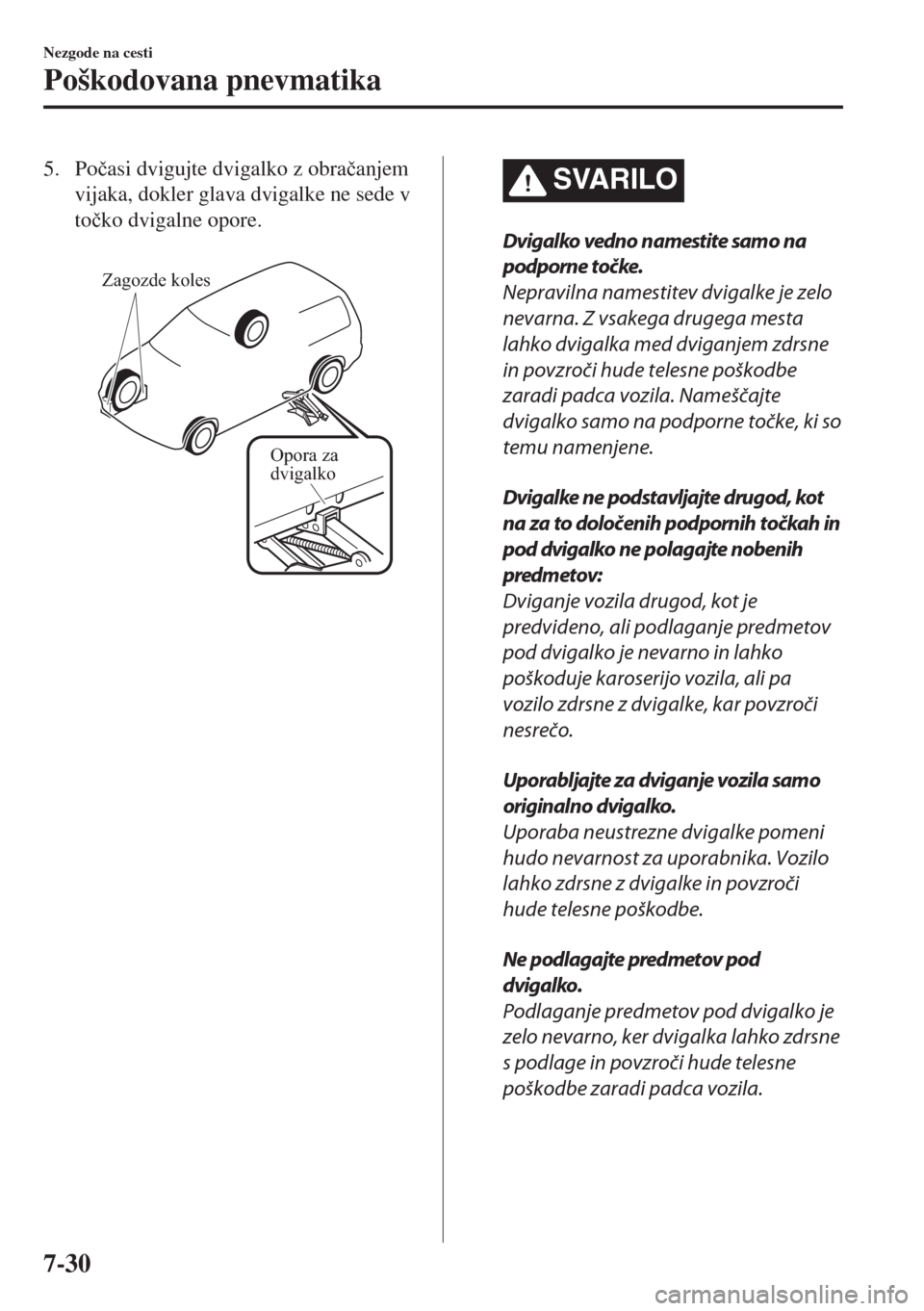

5. Poþasi dvigujte dvigalko z obraþanjem
vijaka, dokler glava dvigalke ne sede v
toþko dvigalne opore.

Zagozde koles
Opora za
dvigalko
SVARILO
Dvigalko vedno namestite samo na
podporne točke.
Nepravilna namestitev dvigalke je zelo
nevarna. Z vsakega drugega mesta
lahko dvigalka med dviganjem zdrsne
in povzroči hude telesne poškodbe
zaradi padca vozila. Nameščajte
dvigalko samo na podporne točke, ki so
temu namenjene.
Dvigalke ne podstavljajte drugod, kot
na za to določenih podpornih točkah in
pod dvigalko ne polagajte nobenih
predmetov:
Dviganje vozila drugod, kot je
predvideno, ali podlaganje predmetov
pod dvigalko je nevarno in lahko
poškoduje karoserijo vozila, ali pa
vozilo zdrsne z dvigalke, kar povzroči
nesrečo.
Uporabljajte za dviganje vozila samo
originalno dvigalko.
Uporaba neustrezne dvigalke pomeni
hudo nevarnost za uporabnika. Vozilo
lahko zdrsne z dvigalke in povzroči
hude telesne poškodbe.
Ne podlagajte predmetov pod
dvigalko.
Podlaganje predmetov pod dvigalko je
zelo nevarno, ker dvigalka lahko zdrsne
s podlage in povzroči hude telesne
poškodbe zaradi padca vozila.
Nezgode na cesti
Poškodovana pnevmatika
7-30
