Page 211 of 899

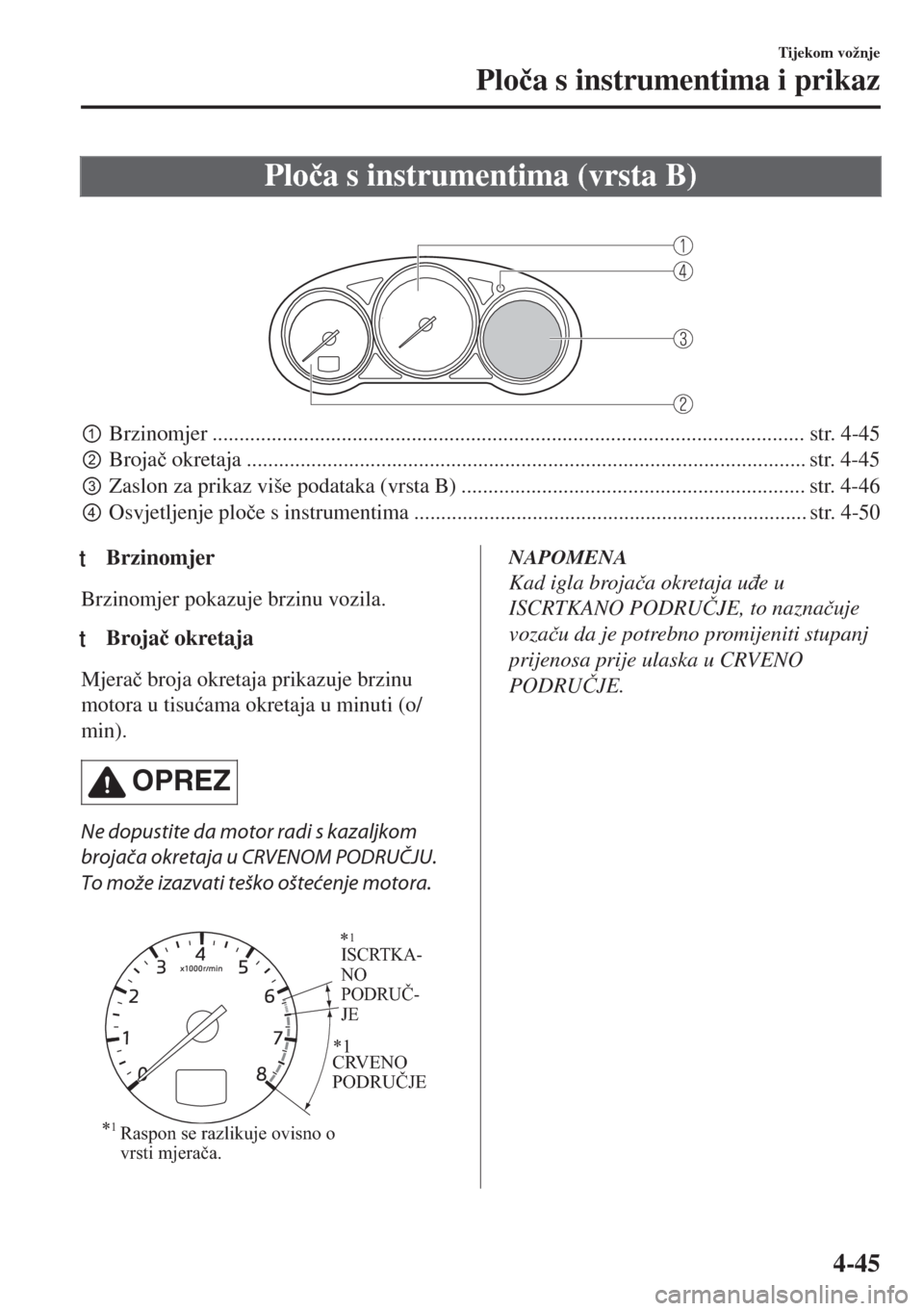

Plo þa s instrumentima (vrsta B)
pBrzinomjer .............................................................................................................. str. 4-45
qBroja þ okretaja ........................................................................................................ str. 4-45
rZaslon za prikaz više podataka (vrsta B) ................................................................ str. 4-46
sOsvjetljenje plo þe s instrumentima ......................................................................... str. 4-50
ttBrzinomjer
Brzinomjer pokazuje brzinu vozila.
tBroja þ okretaja
Mjera þ broja okretaja prikazuje brzinu
motora u tisu üama okretaja u minuti (o/
min).
OPREZ
Ne dopustite da motor radi s kazaljkom
brojača okretaja u CRVENOM PODRUČJU.
To može izazvati teško oštećenje motora.
ISCRTKA-
NO
PODRUČ-
JE
CRVENO
PODRUČJE
*
1Raspon se razlikuje ovisno o
vrsti mjerača.*
1
*1
NAPOMENA
Kad igla broja þa okretaja u ÿe u
ISCRTKANO PODRU ýJE, to nazna þuje
voza þu da je potrebno promijeniti stupanj
prijenosa prije ulaska u CRVENO
PODRU ýJE.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-45
Page 212 of 899

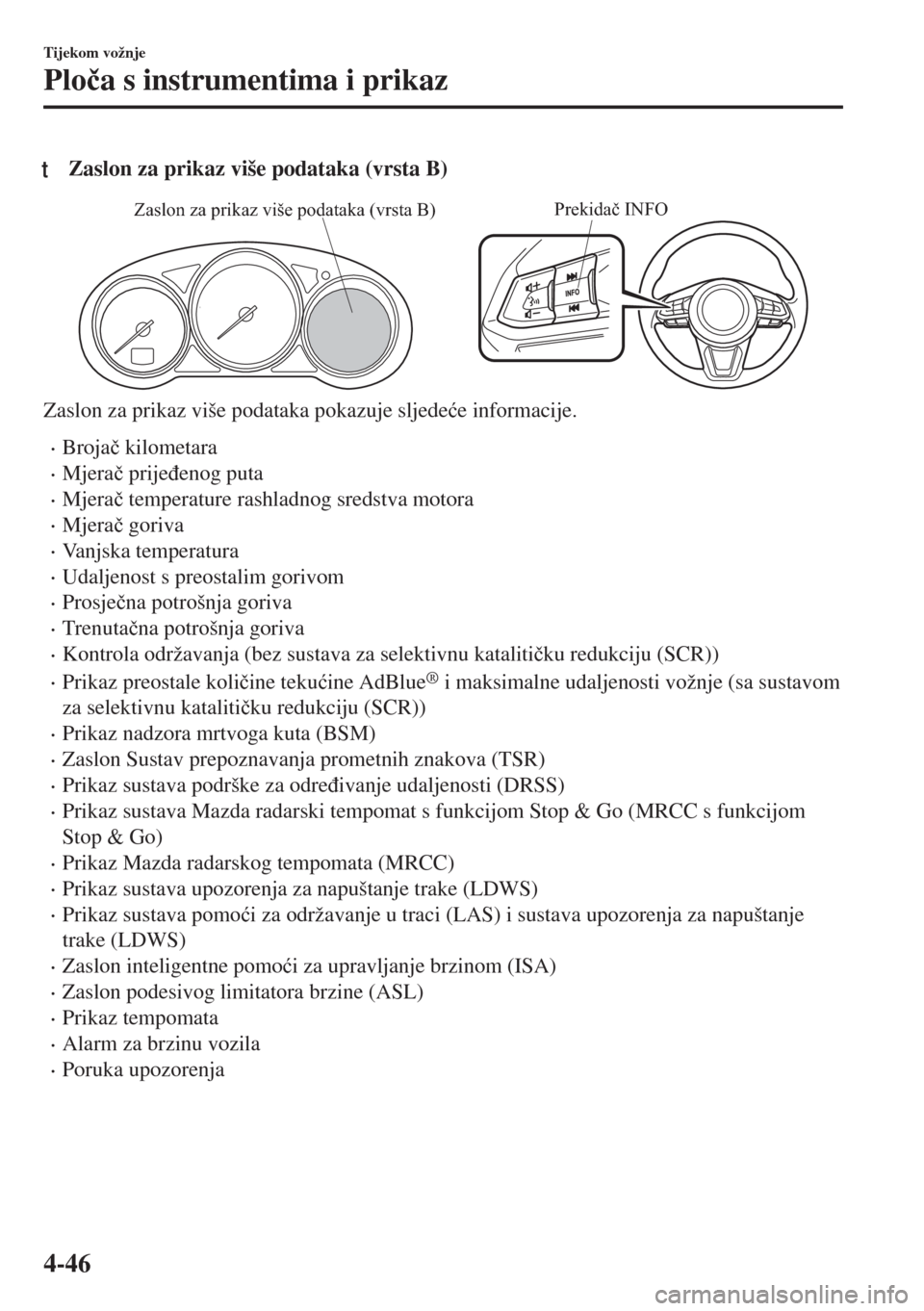

tZaslon za prikaz više podataka (vrsta B)
Prekidač INFOZaslon za prikaz više podataka (vrsta B)
Zaslon za prikaz više podataka pokazuje sljede üe informacije.
•Broja þ kilometara
•Mjera þ prije ÿenog puta
•Mjera þ temperature rashladnog sredstva motora
•Mjera þ goriva
•Vanjska temperatura
•Udaljenost s preostalim gorivom
•Prosje þna potrošnja goriva
•Trenuta þna potrošnja goriva
•Kontrola održavanja (bez sustava za selektivnu kataliti þku redukciju (SCR))
•Prikaz preostale koli þine teku üine AdBlue® i maksimalne udaljenosti vožnje (sa sustavom
za selektivnu kataliti þku redukciju (SCR))
•Prikaz nadzora mrtvoga kuta (BSM)
•Zaslon Sustav prepoznavanja prometnih znakova (TSR)
•Prikaz sustava podrške za odre ÿivanje udaljenosti (DRSS)
•Prikaz sustava Mazda radarski tempomat s funkcijom Stop & Go (MRCC s funkcijom
Stop & Go)
•Prikaz Mazda radarskog tempomata (MRCC)
•Prikaz sustava upozorenja za napuštanje trake (LDWS)
•Prikaz sustava pomo üi za održavanje u traci (LAS) i sustava upozorenja za napuštanje
trake (LDWS)
•Zaslon inteligentne pomo üi za upravljanje brzinom (ISA)
•Zaslon podesivog limitatora brzine (ASL)
•Prikaz tempomata
•Alarm za brzinu vozila
•Poruka upozorenja
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-46
Page 213 of 899
Zaslonski sadržaj mijenja se svaki put kada pritisnete prekida þ INFO.
Pritisnite prekidač INFO Pritisnite prekidač INFO
Pritisnite prekidač INFO Pritisnite prekidač INFO
Pritisnite prekidač INFO Pritisnite prekidač INFO
Trenutačna potrošnja
goriva, Mjerač
prijeđenog puta A,
Prosječna potrošnja
goriva, Vanjska
temperatura, Brojač
kilometara, Mjerač
goriva
Trenutačna potrošnja
goriva, Mjerač
prijeđenog puta B,
Prosječna potrošnja
goriva, Vanjska
temperatura, Brojač
kilometara, Mjerač
goriva
Mjerač temperature
rashladnog sredstva
motora, kontrola
održavanja, vanjska
temperatura, mjerač
kilometara, mjerač
gorivaZaslon i-ACTIVSENSE,
Vanjska temperatura,
Mjerač kilometara,
Mjerač goriva Poruka upozorenja,
vanjska temperatura,
mjerač kilometara,
mjerač goriva *3
*1
*2
*3: prikazano samo u slučaju upozorenja.Bez sustava za selektivnu katalitičku
redukciju (SCR) *1:
*2: Sa sustavom za selektivnu katalitičku
redukciju (SCR)
Mjerač temperature
rashladnog sredstva
motora, maksimalna
udaljenost s preostalom
količinom AdBlue
®,
vanjska temperatura,
mjerač kilometara,
mjerač goriva
Mjerač temperature
rashladnog sredstva
motora, udaljenost
s preostalim gorivom,
vanjska temperatura,
mjerač kilometara,
mjerač goriva
SLJEDEĆI SERVIS
AdBlue® treba
napuniti za
PUT B
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJA
PUT A
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJA
Raspon
Neispravan rad
sustava vozila
24 mjeseca
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-47
Page 214 of 899

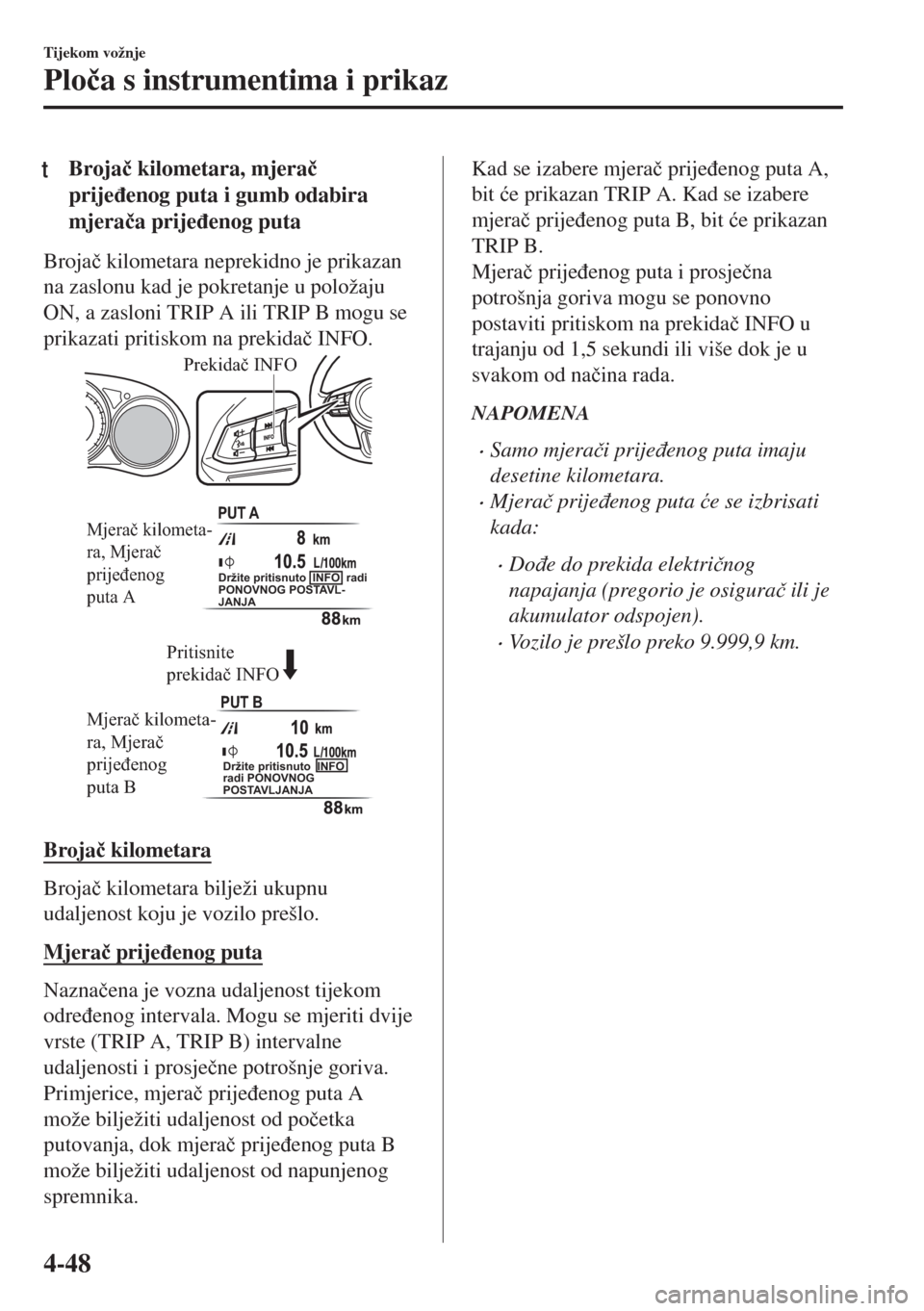

tBroja þ kilometara, mjera þ
prije ÿenog puta i gumb odabira
mjera þa prije ÿenog puta
Broja þ kilometara neprekidno je prikazan
na zaslonu kad je pokretanje u položaju
ON, a zasloni TRIP A ili TRIP B mogu se
prikazati pritiskom na prekida þ INFO.
Pritisnite
prekidač INFOPrekidač INFO
Mjerač kilometa-
ra, Mjerač
prijeđenog
puta A
Mjerač kilometa-
ra, Mjerač
prijeđenog
puta B
PUT A
PUT B
Držite pritisnuto INFO radi
PONOVNOG POSTAVL-
JANJA
Držite pritisnuto INFO
radi PONOVNOG
POSTAVLJANJA
Broja þ kilometara
Broja þ kilometara bilježi ukupnu
udaljenost koju je vozilo prešlo.
Mjera þ prije ÿenog puta
Nazna þena je vozna udaljenost tijekom
odre ÿenog intervala. Mogu se mjeriti dvije
vrste (TRIP A, TRIP B) intervalne
udaljenosti i prosje þne potrošnje goriva.
Primjerice, mjera þ prije ÿenog puta A
može bilježiti udaljenost od po þetka
putovanja, dok mjera þ prije ÿenog puta B
može bilježiti udaljenost od napunjenog
spremnika.
Kad se izabere mjera þ prije ÿenog puta A,
bit üe prikazan TRIP A. Kad se izabere
mjera þ prije ÿenog puta B, bit üe prikazan
TRIP B.
Mjera þ prije ÿenog puta i prosje þna
potrošnja goriva mogu se ponovno
postaviti pritiskom na prekida þ INFO u
trajanju od 1,5 sekundi ili više dok je u
svakom od na þina rada.
NAPOMENA
•Samo mjera þi prije ÿenog puta imaju
desetine kilometara.
•Mjera þ prije ÿenog puta üe se izbrisati
kada:
•Do ÿe do prekida elektri þnog
napajanja (pregorio je osigura þ ili je
akumulator odspojen).
•Vozilo je prešlo preko 9.999,9 km.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-48
Page 215 of 899

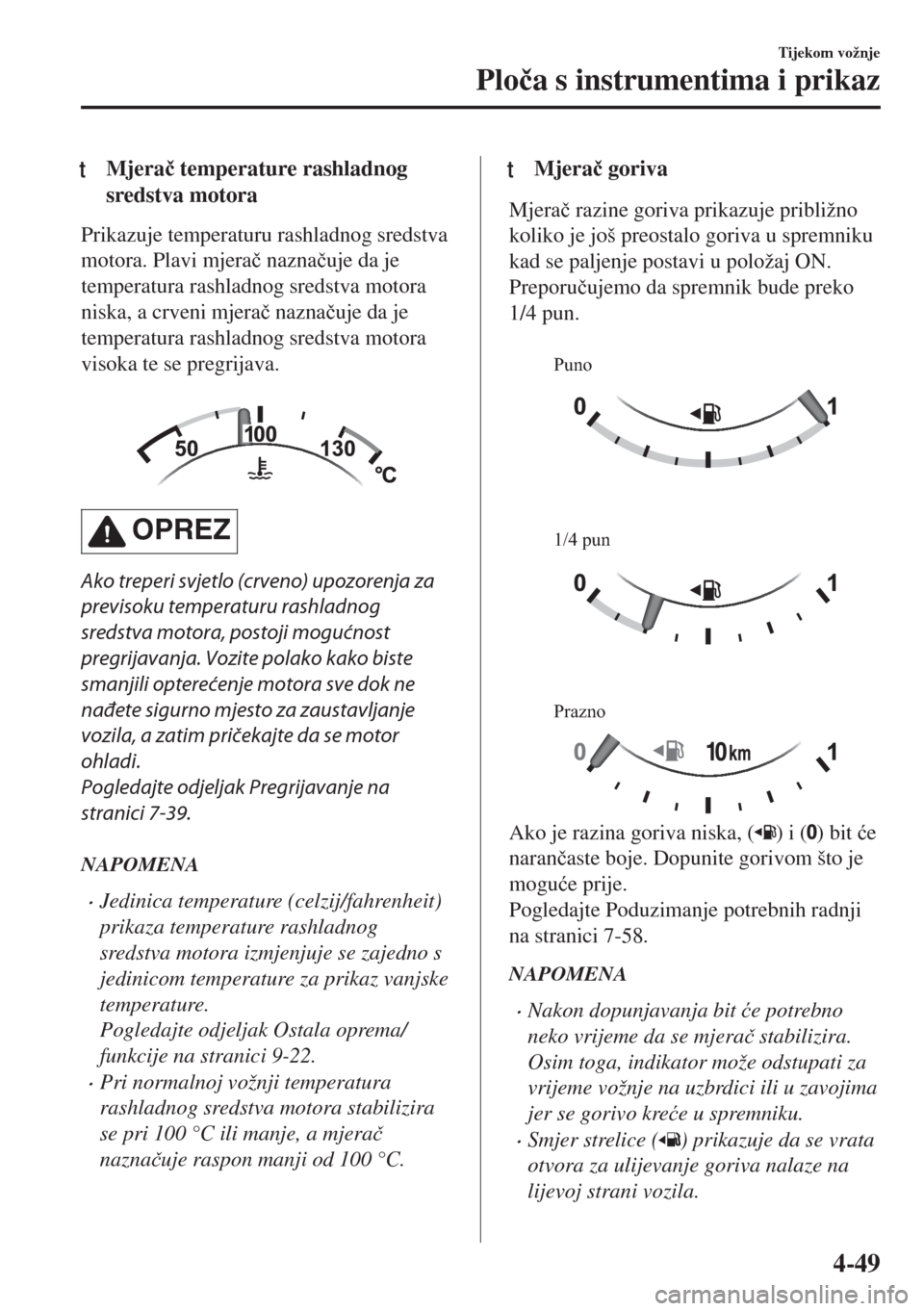

tMjera þ temperature rashladnog
sredstva motora
Prikazuje temperaturu rashladnog sredstva
motora. Plavi mjera þ nazna þuje da je
temperatura rashladnog sredstva motora
niska, a crveni mjera þ nazna þuje da je
temperatura rashladnog sredstva motora
visoka te se pregrijava.
OPREZ
Ako treperi svjetlo (crveno) upozorenja za
previsoku temperaturu rashladnog
sredstva motora, postoji mogućnost
pregrijavanja. Vozite polako kako biste
smanjili opterećenje motora sve dok ne
nađete sigurno mjesto za zaustavljanje
vozila, a zatim pričekajte da se motor
ohladi.
Pogledajte odjeljak Pregrijavanje na
stranici 7-39.
NAPOMENA
•Jedinica temperature (celzij/fahrenheit)
prikaza temperature rashladnog
sredstva motora izmjenjuje se zajedno s
jedinicom temperature za prikaz vanjske
temperature.
Pogledajte odjeljak Ostala oprema/
funkcije na stranici 9-22.
•Pri normalnoj vožnji temperatura
rashladnog sredstva motora stabilizira
se pri 100 °C ili manje, a mjera þ
nazna þuje raspon manji od 100 °C.
tMjera þ goriva
Mjera þ razine goriva prikazuje približno
koliko je još preostalo goriva u spremniku
kad se paljenje postavi u položaj ON.
Preporu þujemo da spremnik bude preko
1/4 pun.
Puno
1/4 pun
Prazno
Ako je razina goriva niska, () i () bit üe
naran þaste boje. Dopunite gorivom što je
mogu üe prije.
Pogledajte Poduzimanje potrebnih radnji
na stranici 7-58.
NAPOMENA
•Nakon dopunjavanja bit üe potrebno
neko vrijeme da se mjera þ stabilizira.
Osim toga, indikator može odstupati za
vrijeme vožnje na uzbrdici ili u zavojima
jer se gorivo kre üe u spremniku.
•Smjer strelice () prikazuje da se vrata
otvora za ulijevanje goriva nalaze na
lijevoj strani vozila.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-49
Page 216 of 899

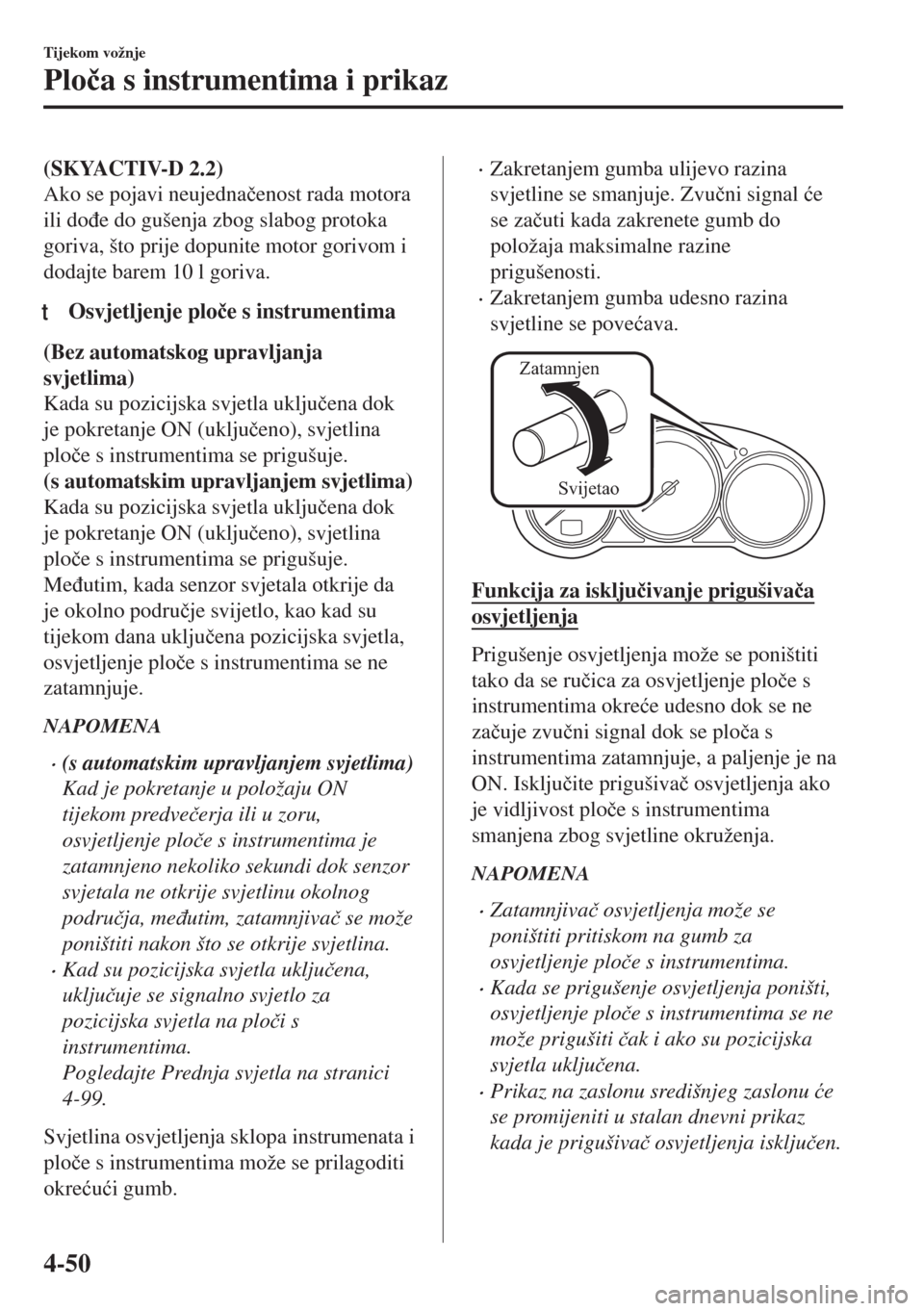

(SKYACTIV-D 2.2)
Ako se pojavi neujedna þenost rada motora
ili do ÿe do gušenja zbog slabog protoka
goriva, što prije dopunite motor gorivom i
dodajte barem 10 l goriva.
tOsvjetljenje plo þe s instrumentima
(Bez automatskog upravljanja
svjetlima)
Kada su pozicijska svjetla uklju þena dok
je pokretanje ON (uklju þeno), svjetlina
plo þe s instrumentima se prigušuje.
(s automatskim upravljanjem svjetlima)
Kada su pozicijska svjetla uklju þena dok
je pokretanje ON (uklju þeno), svjetlina
plo þe s instrumentima se prigušuje.
Me ÿutim, kada senzor svjetala otkrije da
je okolno podru þje svijetlo, kao kad su
tijekom dana uklju þena pozicijska svjetla,
osvjetljenje plo þe s instrumentima se ne
zatamnjuje.
NAPOMENA
•(s automatskim upravljanjem svjetlima)
Kad je pokretanje u položaju ON
tijekom predve þerja ili u zoru,
osvjetljenje plo þe s instrumentima je
zatamnjeno nekoliko sekundi dok senzor
svjetala ne otkrije svjetlinu okolnog
podru þja, me ÿutim, zatamnjiva þ se može
poništiti nakon što se otkrije svjetlina.
•Kad su pozicijska svjetla uklju þena,
uklju þuje se signalno svjetlo za
pozicijska svjetla na plo þi s
instrumentima.
Pogledajte Prednja svjetla na stranici
4-99.
Svjetlina osvjetljenja sklopa instrumenata i
plo þe s instrumentima može se prilagoditi
okre üu üi gumb.
•Zakretanjem gumba ulijevo razina
svjetline se smanjuje. Zvu þni signal üe
se za þuti kada zakrenete gumb do
položaja maksimalne razine
prigušenosti.
•Zakretanjem gumba udesno razina
svjetline se pove üava.
Zatamnjen
Svijetao
Funkcija za isklju þivanje prigušiva þa
osvjetljenja
Prigušenje osvjetljenja može se poništiti
tako da se ru þica za osvjetljenje plo þe s
instrumentima okre üe udesno dok se ne
za þuje zvu þni signal dok se plo þa s
instrumentima zatamnjuje, a paljenje je na
ON. Isklju þite prigušiva þ osvjetljenja ako
je vidljivost plo þe s instrumentima
smanjena zbog svjetline okruženja.
NAPOMENA
•Zatamnjiva þ osvjetljenja može se
poništiti pritiskom na gumb za
osvjetljenje plo þe s instrumentima.
•Kada se prigušenje osvjetljenja poništi,
osvjetljenje plo þe s instrumentima se ne
može prigušiti þak i ako su pozicijska
svjetla uklju þena.
•Prikaz na zaslonu središnjeg zaslonu üe
se promijeniti u stalan dnevni prikaz
kada je prigušiva þ osvjetljenja isklju þen.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-50
Page 217 of 899

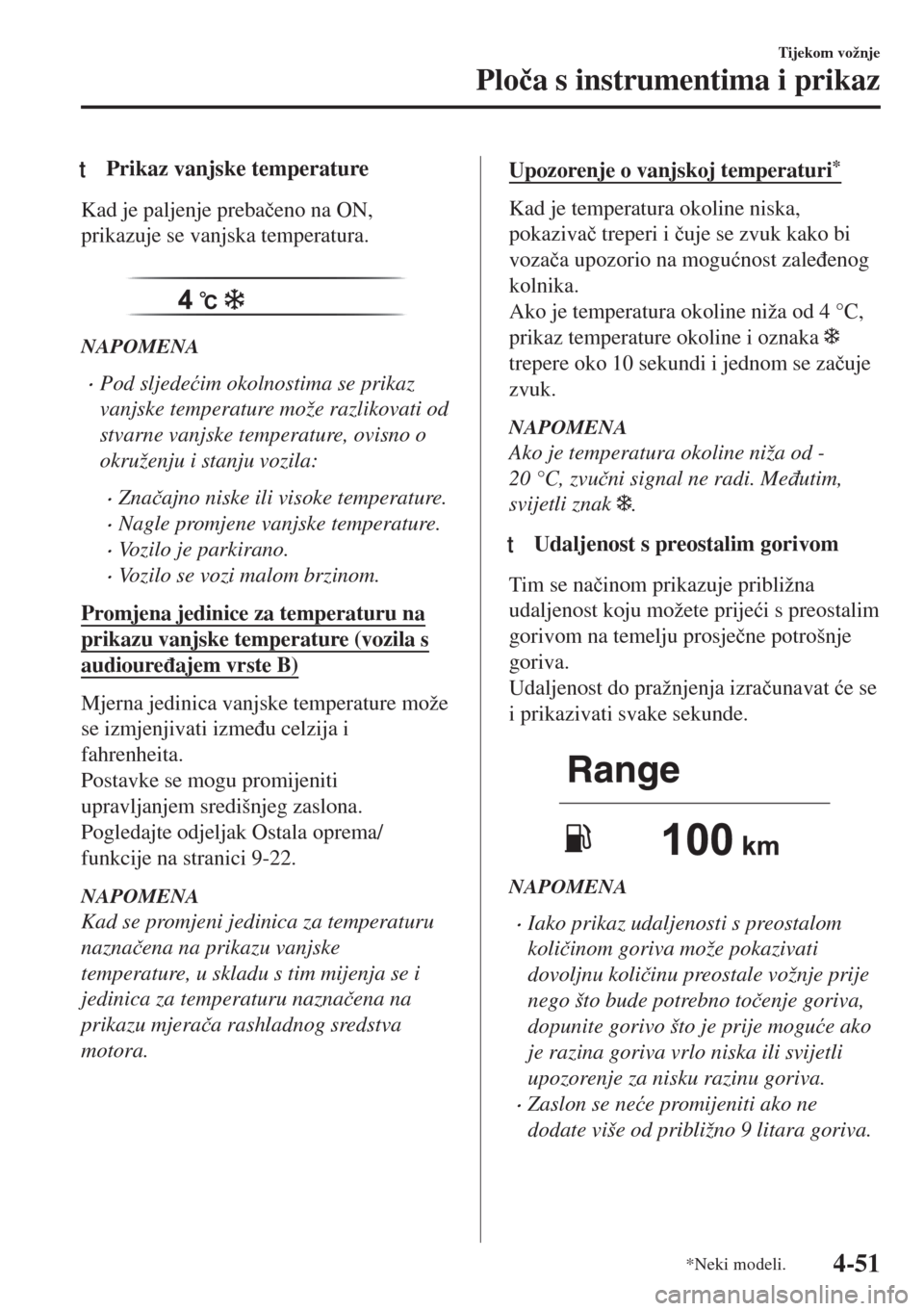

tPrikaz vanjske temperature
Kad je paljenje preba þeno na ON,
prikazuje se vanjska temperatura.
NAPOMENA
•Pod sljede üim okolnostima se prikaz
vanjske temperature može razlikovati od
stvarne vanjske temperature, ovisno o
okruženju i stanju vozila:
•Zna þajno niske ili visoke temperature.
•Nagle promjene vanjske temperature.
•Vozilo je parkirano.
•Vozilo se vozi malom brzinom.
Promjena jedinice za temperaturu na
prikazu vanjske temperature (vozila s
audioure ÿajem vrste B)
Mjerna jedinica vanjske temperature može
se izmjenjivati izme ÿu celzija i
fahrenheita.
Postavke se mogu promijeniti
upravljanjem središnjeg zaslona.
Pogledajte odjeljak Ostala oprema/
funkcije na stranici 9-22.
NAPOMENA
Kad se promjeni jedinica za temperaturu
nazna þena na prikazu vanjske
temperature, u skladu s tim mijenja se i
jedinica za temperaturu nazna þena na
prikazu mjera þa rashladnog sredstva
motora.
Upozorenje o vanjskoj temperaturi*
Kad je temperatura okoline niska,
pokaziva þ treperi i þuje se zvuk kako bi
voza þa upozorio na mogu ünost zale ÿenog
kolnika.
Ako je temperatura okoline niža od 4 °C,
prikaz temperature okoline i oznaka
trepere oko 10 sekundi i jednom se za þuje
zvuk.
NAPOMENA
Ako je temperatura okoline niža od -
20 °C, zvu þni signal ne radi. Me ÿutim,
svijetli znak
.
ttUdaljenost s preostalim gorivom
Tim se na þinom prikazuje približna
udaljenost koju možete prije üi s preostalim
gorivom na temelju prosje þne potrošnje
goriva.
Udaljenost do pražnjenja izra þunavat üe se
i prikazivati svake sekunde.
NAPOMENA
•Iako prikaz udaljenosti s preostalom
koli þinom goriva može pokazivati
dovoljnu koli þinu preostale vožnje prije
nego što bude potrebno to þenje goriva,
dopunite gorivo što je prije mogu üe ako
je razina goriva vrlo niska ili svijetli
upozorenje za nisku razinu goriva.
•Zaslon se ne üe promijeniti ako ne
dodate više od približno 9 litara goriva.
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-51
Page 218 of 899

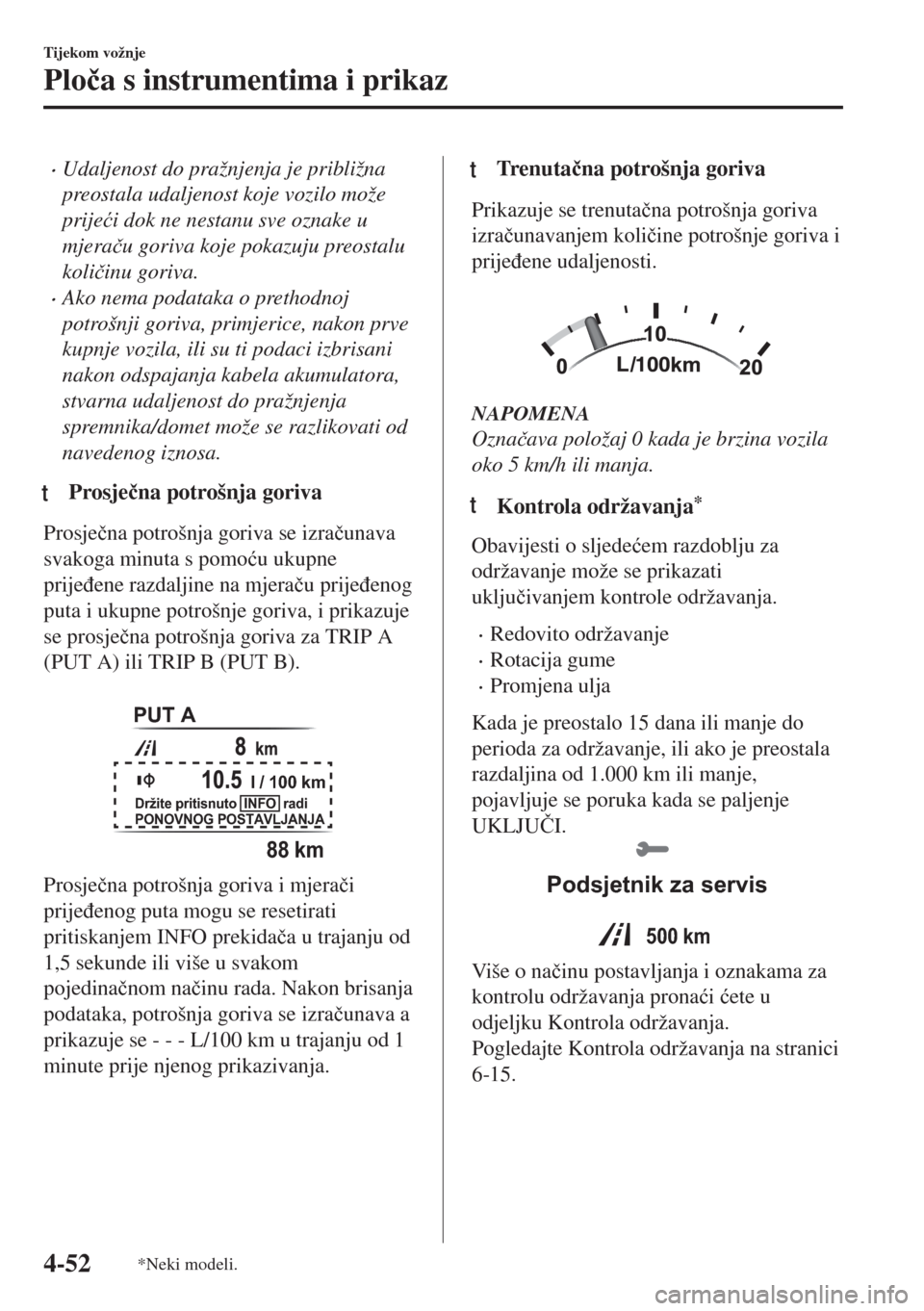

•Udaljenost do pražnjenja je približna
preostala udaljenost koje vozilo može
prije üi dok ne nestanu sve oznake u
mjera þu goriva koje pokazuju preostalu
koli þinu goriva.
•Ako nema podataka o prethodnoj
potrošnji goriva, primjerice, nakon prve
kupnje vozila, ili su ti podaci izbrisani
nakon odspajanja kabela akumulatora,
stvarna udaljenost do pražnjenja
spremnika/domet može se razlikovati od
navedenog iznosa.
tProsje þna potrošnja goriva
Prosje þna potrošnja goriva se izra þunava
svakoga minuta s pomo üu ukupne
prije ÿene razdaljine na mjera þu prije ÿenog
puta i ukupne potrošnje goriva, i prikazuje
se prosje þna potrošnja goriva za TRIP A
(PUT A) ili TRIP B (PUT B).
PUT A
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJAl / 100 km
88 km
Prosje þna potrošnja goriva i mjera þi
prije ÿenog puta mogu se resetirati
pritiskanjem INFO prekida þa u trajanju od
1,5 sekunde ili više u svakom
pojedina þnom na þinu rada. Nakon brisanja
podataka, potrošnja goriva se izra þunava a
prikazuje se - - - L/100 km u trajanju od 1
minute prije njenog prikazivanja.
ttTre n u t a þna potrošnja goriva
Prikazuje se trenuta þna potrošnja goriva
izra þunavanjem koli þine potrošnje goriva i
prije ÿene udaljenosti.
NAPOMENA
Ozna þava položaj 0 kada je brzina vozila
oko 5 km/h ili manja.
ttKontrola održavanja*
Obavijesti o sljede üem razdoblju za
održavanje može se prikazati
uklju þivanjem kontrole održavanja.
•Redovito održavanje
•Rotacija gume
•Promjena ulja
Kada je preostalo 15 dana ili manje do
perioda za održavanje, ili ako je preostala
razdaljina od 1.000 km ili manje,
pojavljuje se poruka kada se paljenje
UKLJU ýI.
Podsjetnik za servis
500 km
Više o na þinu postavljanja i oznakama za
kontrolu održavanja prona üi üete u
odjeljku Kontrola održavanja.
Pogledajte Kontrola održavanja na stranici
6-15.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-52*Neki modeli.
Page 219 of 899

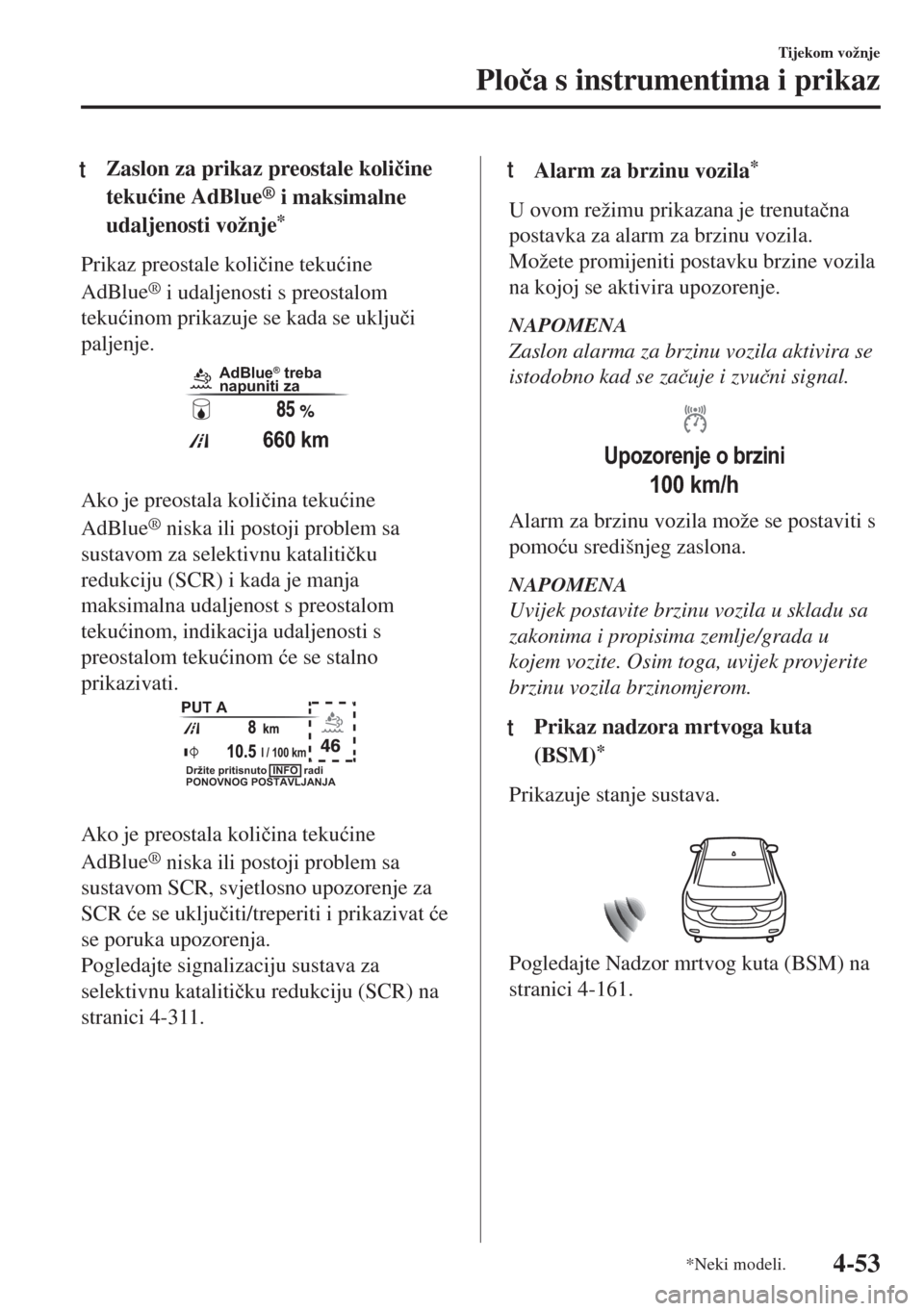

tZaslon za prikaz preostale koli þine
teku üine AdBlue
® i maksimalne
udaljenosti vožnje
*
Prikaz preostale koli þine teku üine
AdBlue
® i udaljenosti s preostalom
teku üinom prikazuje se kada se uklju þi
paljenje.
AdBlue® treba
napuniti za
660 km
Ako je preostala koli þina teku üine
AdBlue
® niska ili postoji problem sa
sustavom za selektivnu kataliti þku
redukciju (SCR) i kada je manja
maksimalna udaljenost s preostalom
teku üinom, indikacija udaljenosti s
preostalom teku üinom üe se stalno
prikazivati.
PUT A
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJAl / 100 km
Ako je preostala koli þina teku üine
AdBlue
® niska ili postoji problem sa
sustavom SCR, svjetlosno upozorenje za
SCR üe se uklju þiti/treperiti i prikazivat üe
se poruka upozorenja.
Pogledajte signalizaciju sustava za
selektivnu kataliti þku redukciju (SCR) na
stranici 4-311.
ttAlarm za brzinu vozila*
U ovom režimu prikazana je trenuta þna
postavka za alarm za brzinu vozila.
Možete promijeniti postavku brzine vozila
na kojoj se aktivira upozorenje.
NAPOMENA
Zaslon alarma za brzinu vozila aktivira se
istodobno kad se za þuje i zvu þni signal.
Upozorenje o brzini
100 km/h
Alarm za brzinu vozila može se postaviti s
pomo üu središnjeg zaslona.
NAPOMENA
Uvijek postavite brzinu vozila u skladu sa
zakonima i propisima zemlje/grada u
kojem vozite. Osim toga, uvijek provjerite
brzinu vozila brzinomjerom.
tPrikaz nadzora mrtvoga kuta
(BSM)
*
Prikazuje stanje sustava.
Pogledajte Nadzor mrtvog kuta (BSM) na
stranici 4-161.
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-53
Page 220 of 899

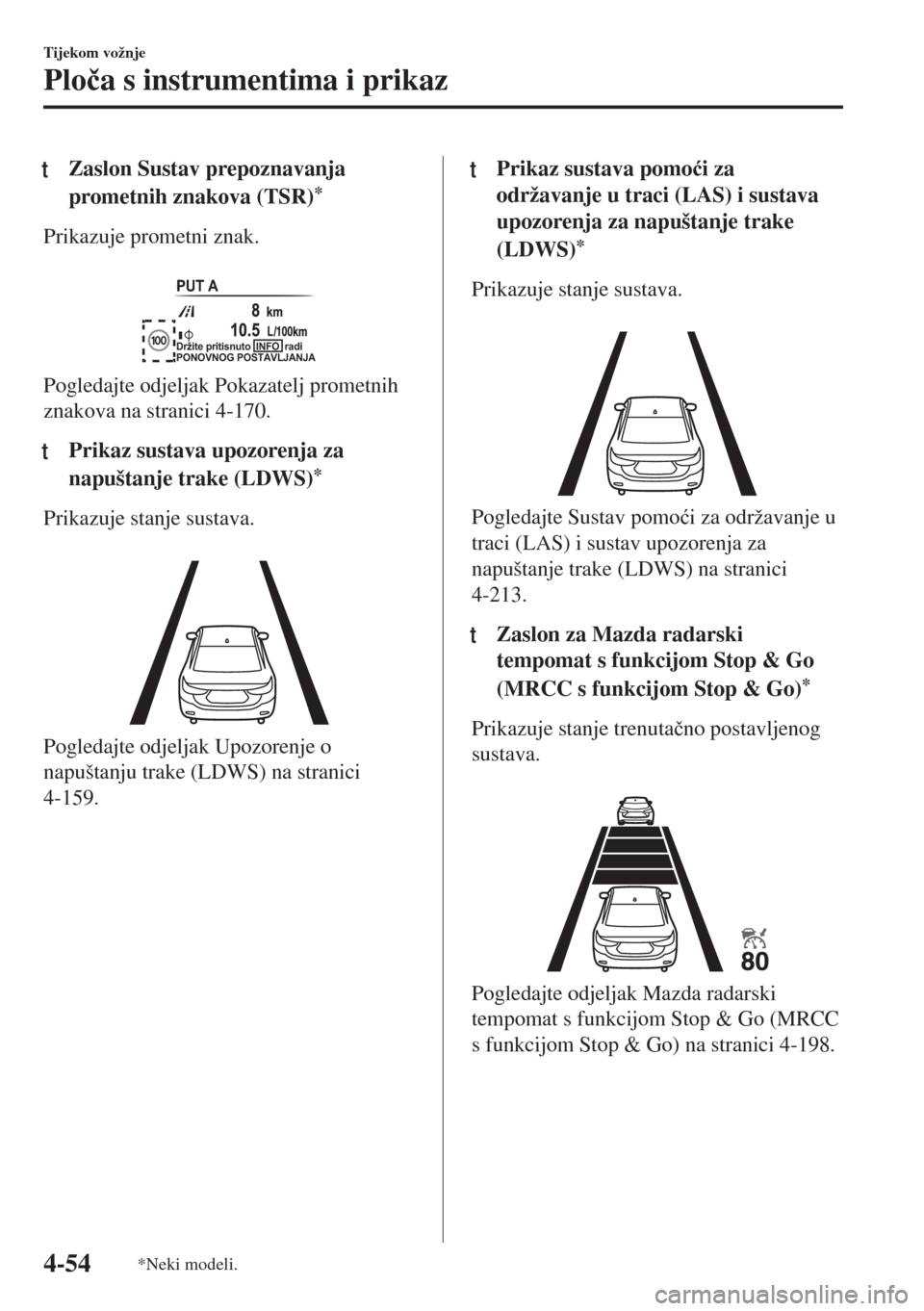

tZaslon Sustav prepoznavanja
prometnih znakova (TSR)
*
Prikazuje prometni znak.
PUT A
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJA
Pogledajte odjeljak Pokazatelj prometnih
znakova na stranici 4-170.
ttPrikaz sustava upozorenja za
napuštanje trake (LDWS)
*
Prikazuje stanje sustava.
Pogledajte odjeljak Upozorenje o
napuštanju trake (LDWS) na stranici
4-159.
ttPrikaz sustava pomo üi za
održavanje u traci (LAS) i sustava
upozorenja za napuštanje trake
(LDWS)
*
Prikazuje stanje sustava.
Pogledajte Sustav pomo üi za održavanje u
traci (LAS) i sustav upozorenja za
napuštanje trake (LDWS) na stranici
4-213.
ttZaslon za Mazda radarski
tempomat s funkcijom Stop & Go
(MRCC s funkcijom Stop & Go)
*
Prikazuje stanje trenuta þno postavljenog
sustava.
Pogledajte odjeljak Mazda radarski
tempomat s funkcijom Stop & Go (MRCC
s funkcijom Stop & Go) na stranici 4-198.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-54*Neki modeli.
