Page 21 of 944

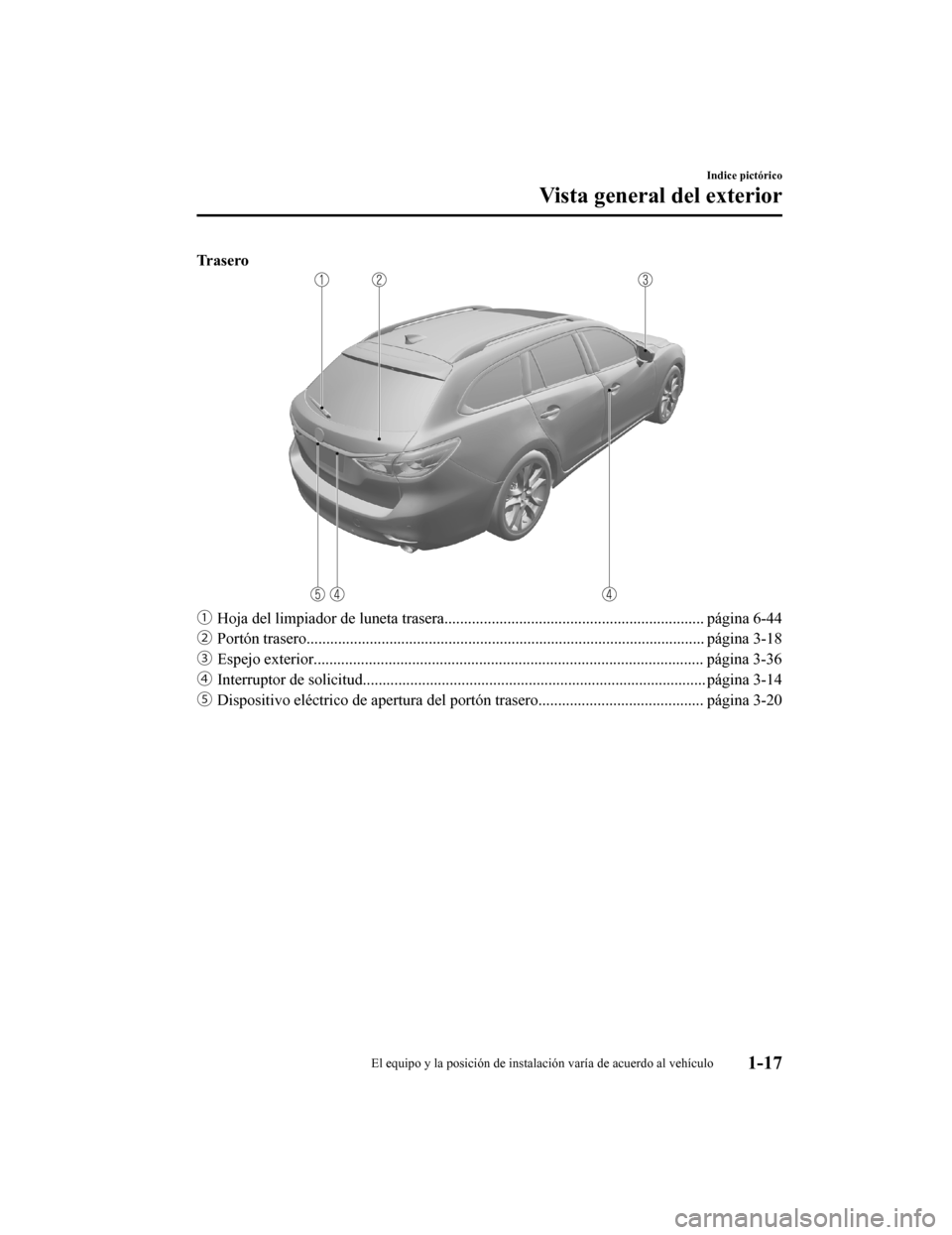

Tr a s e r o
ƒHoja del limpiador de luneta trasera........................... ....................................... página 6-44
„ Portón trasero..................................................................................................... página 3-18
… Espejo exterior................................................................................................... página 3-36
† Interruptor de solicitud....................................... ................................................ página 3-14
‡ Dispositivo eléctrico de apertura del por tón trasero.......................................... página 3-20
Indice pictórico
Vista general del exterior
El equipo y la posición de instalación varía de acuerdo al vehí culo1-17
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 22 of 944

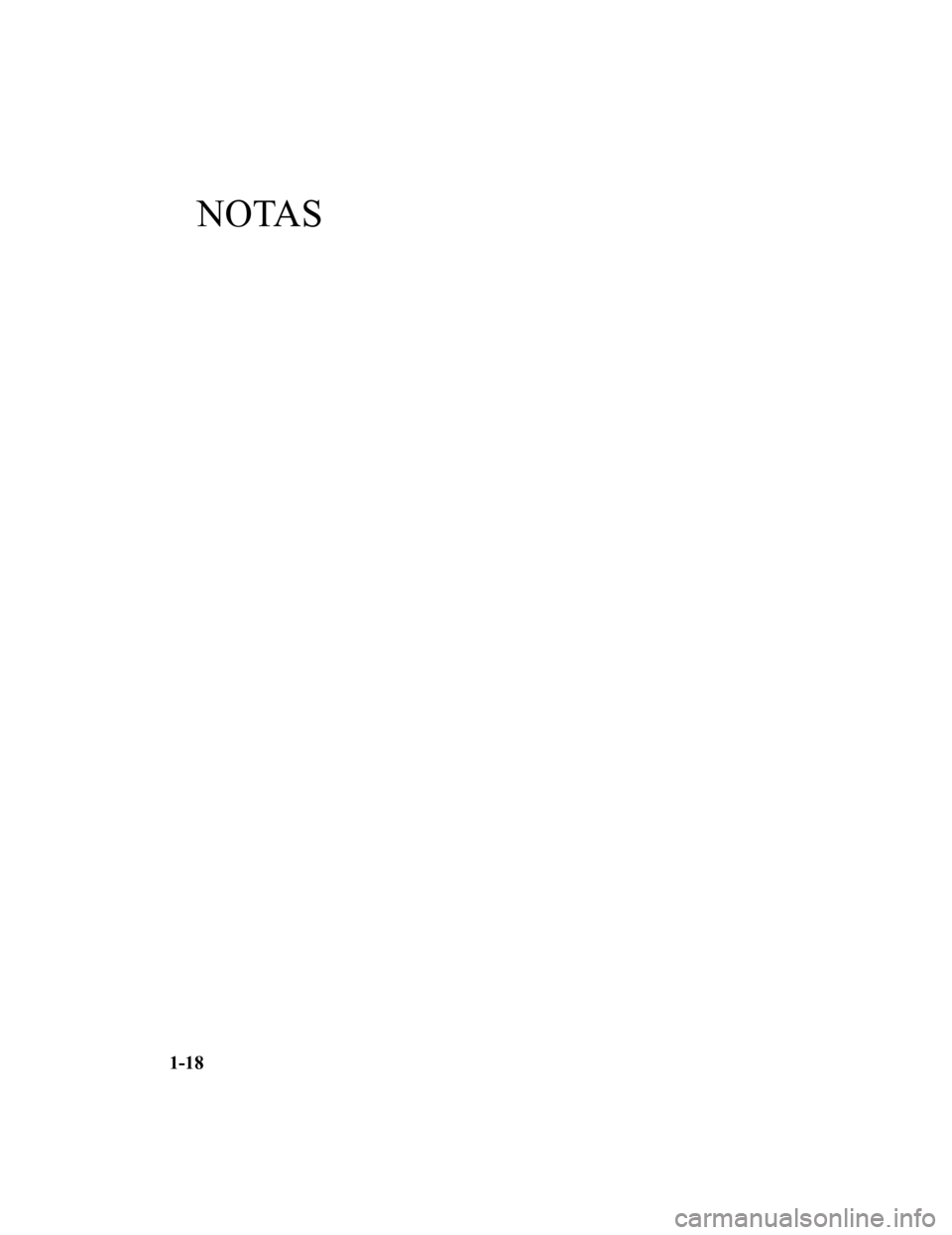

NOTAS
1-18
Mazda6_8GK5-SP-18C_Edition12018-2-27 17:57:56
Page 23 of 944
2Equipo de seguridad esencial
Información importante acerca del equipamiento de seguridad,
incluyendo asientos, sistema de c inturones de seguridad, sistema de
seguridad para niños y bolsas de aire SRS.
Asientos.............................................. 2-4 Precauciones del asiento............... 2-4
Asiento delantero.......................... 2-7
Asiento trasero............................ 2-18
Reposacabezas............................ 2-21
Calentador del asiento / Ventilación
del asiento / Volante calefactado ............
........................................................... 2-24 Calefacción del asiento
*............. 2-24
Ventilación de los asientos
*........ 2-25
Volante calefaccionado
*............. 2-26
Sistema de cinturones de
seguridad.......................................... 2-28 Precauciones de los cinturones de
seguridad.....................................2-28
Cinturón de segurid ad.................2-31
Sistemas de advertencia de
cinturones de seguridad.............. 2-32
Sistemas de pretensores de
cinturones de seguridad y de
limitación de carga......................2-32
Sistema de seguridad para
niños.................................................. 2-35 Precauciones para el sistema de
seguridad para niños................... 2-35
Instalación del sistema de seguridad
para niños....................................2-41
Cuadro de conveniencia del sistema
de seguridad para niños de acuerdo a
las posiciones de los asientos..... 2-47
Instalación de sistemas de seguridad
para niños....................................2-50
Bolsas de aire SRS........................... 2-55 Precauciones del sistema de
seguridad suplementario
(SRS).......................................... 2-55
Componentes del sistema de
seguridad suplementarios........... 2-62
Como funcionan las bolsas de aire
SRS............................................. 2-64
Criterio para el inflado de las bolsas
de aire SRS................................. 2-68
Limitantes para la bolsa de aire
SRS............................................. 2-70
Sistema de clasificación del
ocupante del asiento delantero del
acompañante
*............................. 2-72
Control continuo......................... 2-78
*Algunos modelos2-1
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 24 of 944

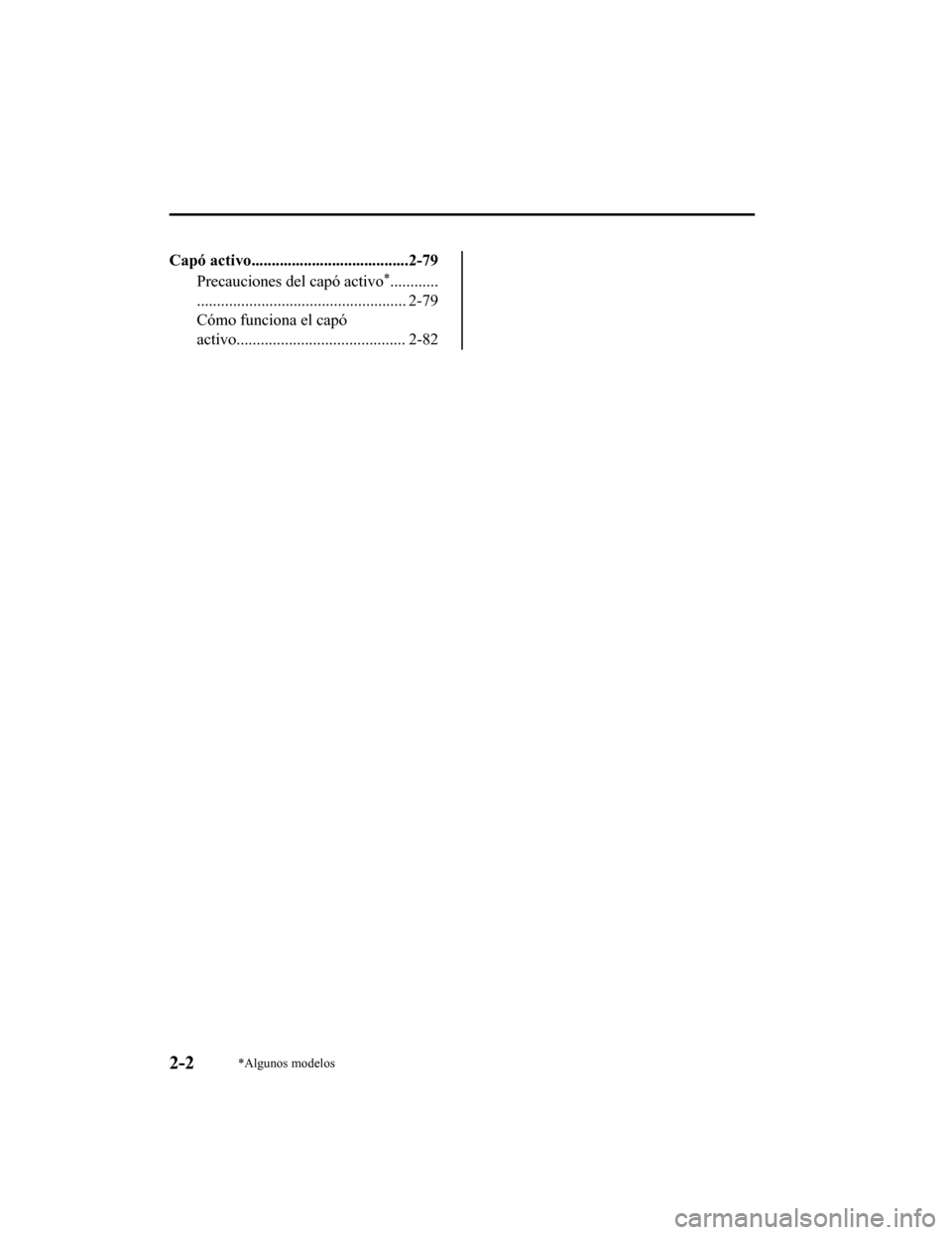

Capó activo.......................................2-79Precauciones del capó activo
*............
.................................................... 2-79
Cómo funciona el capó
activo.......................................... 2-82
2-2*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 25 of 944

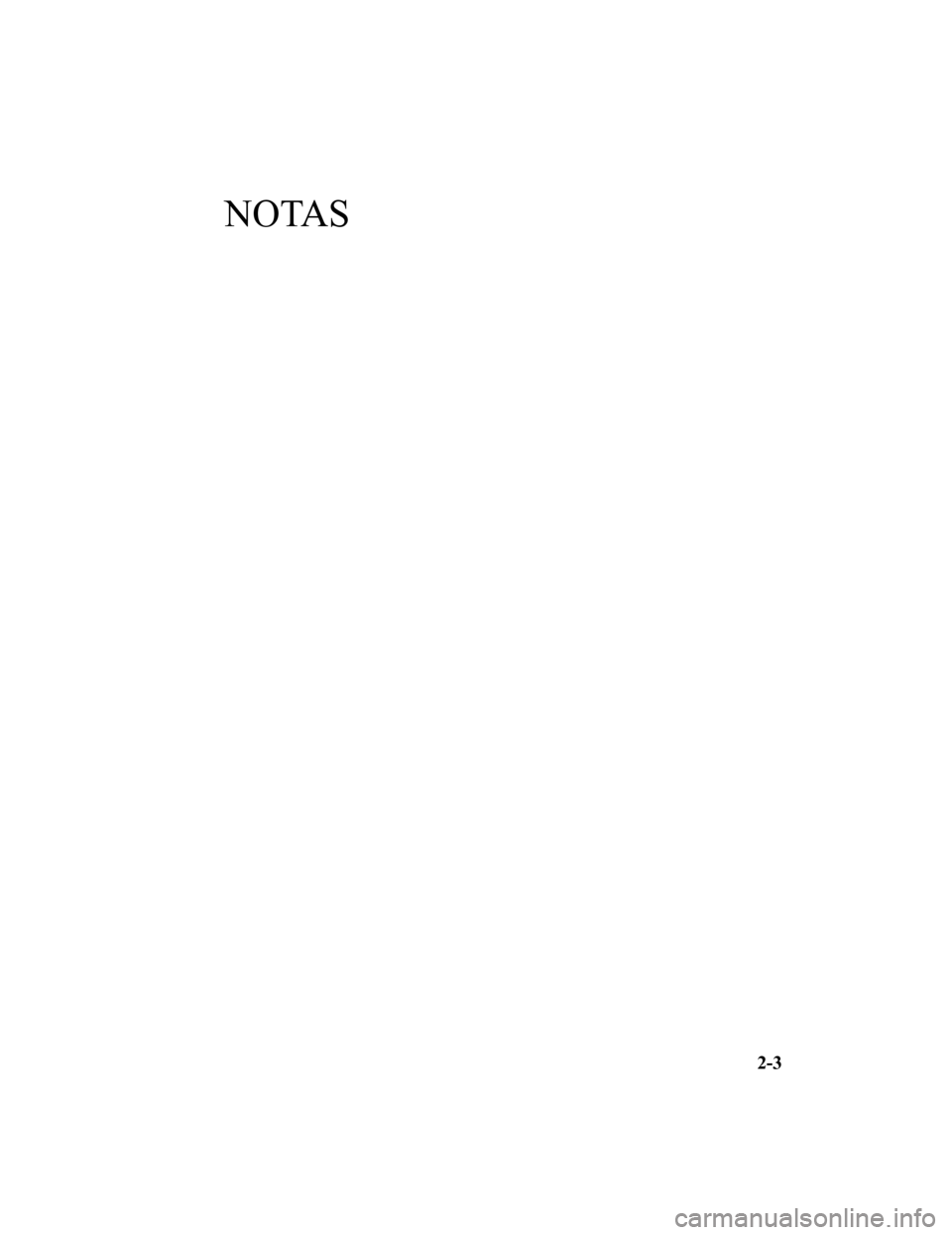

NOTAS
2-3
Mazda6_8GK5-SP-18C_Edition12018-2-27 17:57:56
Page 26 of 944

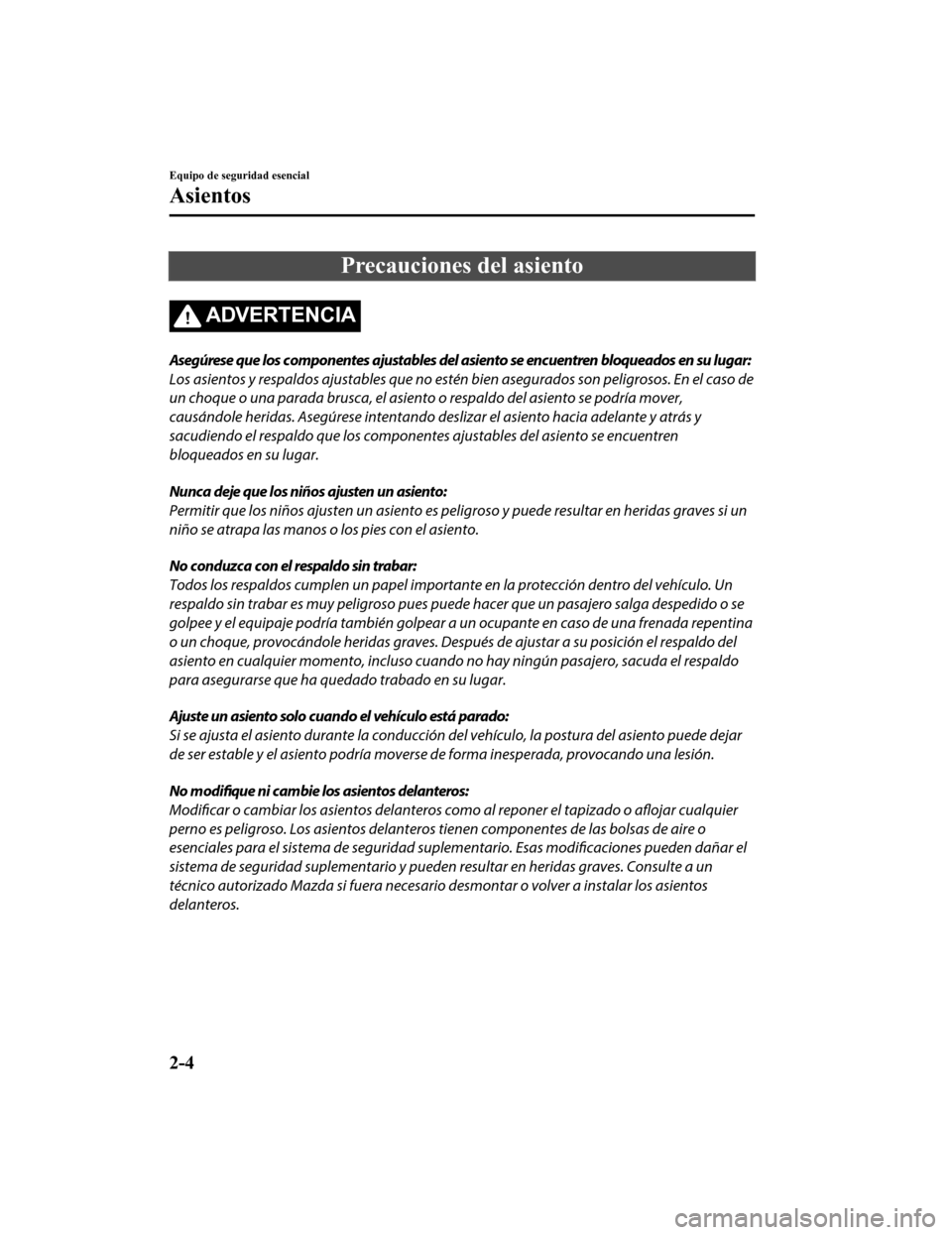

Precauciones del asiento
ADVERTENCIA
Asegúrese que los componentes ajustables del asiento se encuentren bloqueados en su lugar:
Los asientos y respaldos ajustables que no estén bien asegurados son peligrosos. En el caso de
un choque o una parada brusca, el asient o o respaldo del asiento se podría mover,
causándole heridas. Asegúrese intentando de slizar el asiento hacia adelante y atrás y
sacudiendo el respaldo que los componentes ajustables del asiento se encuentren
bloqueados en su lugar.
Nunca deje que los niños ajusten un asiento:
Permitir que los niños ajusten un asiento es peligroso y puede resultar en heridas graves si un
niño se atrapa las manos o los pies con el asiento.
No conduzca con el respaldo sin trabar:
Todos los respaldos cumplen un papel importante en la protección dentro del vehículo. Un
respaldo sin trabar es muy peligroso pues puede hacer que un pasajero salga despedido o se
golpee y el equipaje podría también golpear a un ocupante en caso de una frenada repentina
o un choque, provocándole heridas graves. Despué s de ajustar a su posición el respaldo del
asiento en cualquier momento, incluso cuando no hay ningún pasajero, sacuda el respaldo
para asegurarse que ha qu edado trabado en su lugar.
Ajuste un asiento solo cuando el vehículo está parado:
Si se ajusta el asiento durant e la conducción del vehículo, la postura del asiento puede dejar
de ser estable y el asiento podría moverse de forma inesperada, provocando una lesión.
No modifique ni cambie los asientos delanteros:
Modificar o cambiar los asientos delanteros como al reponer el tapizado o aflojar cualquier
perno es peligroso. Los asientos delanteros tienen componentes de las bolsas de aire o
esenciales para el sistema de seguridad supl ementario. Esas modificaciones pueden dañar el
sistema de seguridad suplementario y pueden resultar en heridas graves. Consulte a un
técnico autorizado Mazda si fuera necesario desmontar o volver a instalar los asientos
delanteros.
Equipo de seguridad esencial
Asientos
2-4
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 27 of 944

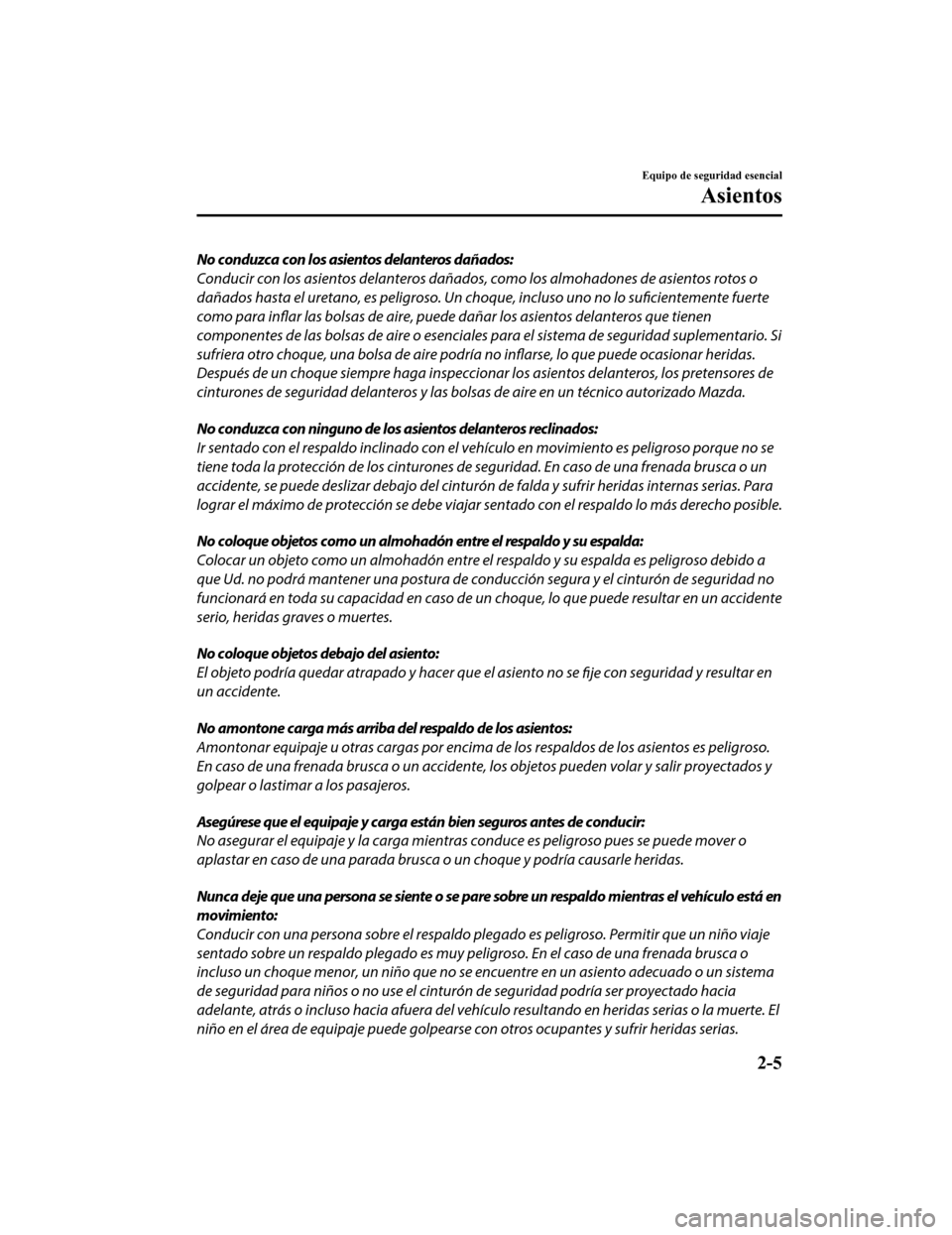

No conduzca con los asientos delanteros dañados:
Conducir con los asientos delanteros dañados, como los almohadones de asientos rotos o
dañados hasta el uretano, es peligroso. Un ch oque, incluso uno no lo suficientemente fuerte
como para inflar las bolsas de aire, pued e dañar los asientos delanteros que tienen
componentes de las bolsas de aire o esenciales para el sistema de seguridad suplementario. Si
sufriera otro choque, una bolsa de aire podría no inflarse, lo que puede ocasionar heridas.
Después de un choque siempre haga inspeccionar los asientos delanteros, los pretensores de
cinturones de seguridad delanteros y las bolsas de aire en un técnico autorizado Mazda.
No conduzca con ninguno de los asientos delanteros reclinados:
Ir sentado con el respaldo inclinado con el vehí culo en movimiento es peligroso porque no se
tiene toda la protección de los cinturones de seguridad. En caso de una frenada brusca o un
accidente, se puede deslizar debajo del cinturón de falda y sufrir heridas internas serias. Para
lograr el máximo de protección se debe viajar sentado con el respaldo lo más derecho posible.
No coloque objetos como un almohadón entre el respaldo y su espalda:
Colocar un objeto como un almohadón entre el respaldo y su espalda es peligroso debido a
que Ud. no podrá mantener una postura de conducción segura y el cinturón de seguridad no
funcionará en toda su capacidad en caso de un choque, lo que puede resultar en un accidente
serio, heridas graves o muertes.
No coloque objetos debajo del asiento:
El objeto podría quedar atrapado y hacer que el asiento no se fije con seguridad y resultar en
un accidente.
No amontone carga más arriba del respaldo de los asientos:
Amontonar equipaje u otras cargas por encima de los respaldos de los asientos es peligroso.
En caso de una frenada brusca o un accidente, los objetos pueden volar y salir proyectados y
golpear o lastimar a los pasajeros.
Asegúrese que el equipaje y carga están bien seguros antes de conducir:
No asegurar el equipaje y la carga mientras conduce es peligroso pues se puede mover o
aplastar en caso de una parada brusca o un choque y podría causarle heridas.
Nunca deje que una persona se siente o se pare sobre un respaldo mientras el vehículo está en
movimiento:
Conducir con una persona sobre el respaldo pleg ado es peligroso. Permitir que un niño viaje
sentado sobre un respaldo plegado es muy peligroso. En el caso de una frenada brusca o
incluso un choque menor, un niño que no se encuentre en un asiento adecuado o un sistema
de seguridad para niños o no use el cinturón de seguridad podría ser proyectado hacia
adelante, atrás o incluso hacia afuera del vehícu lo resultando en heridas serias o la muerte. El
niño en el área de equipaje puede golpears e con otros ocupantes y sufrir heridas serias.
Equipo de seguridad esencial
Asientos
2-5
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 28 of 944

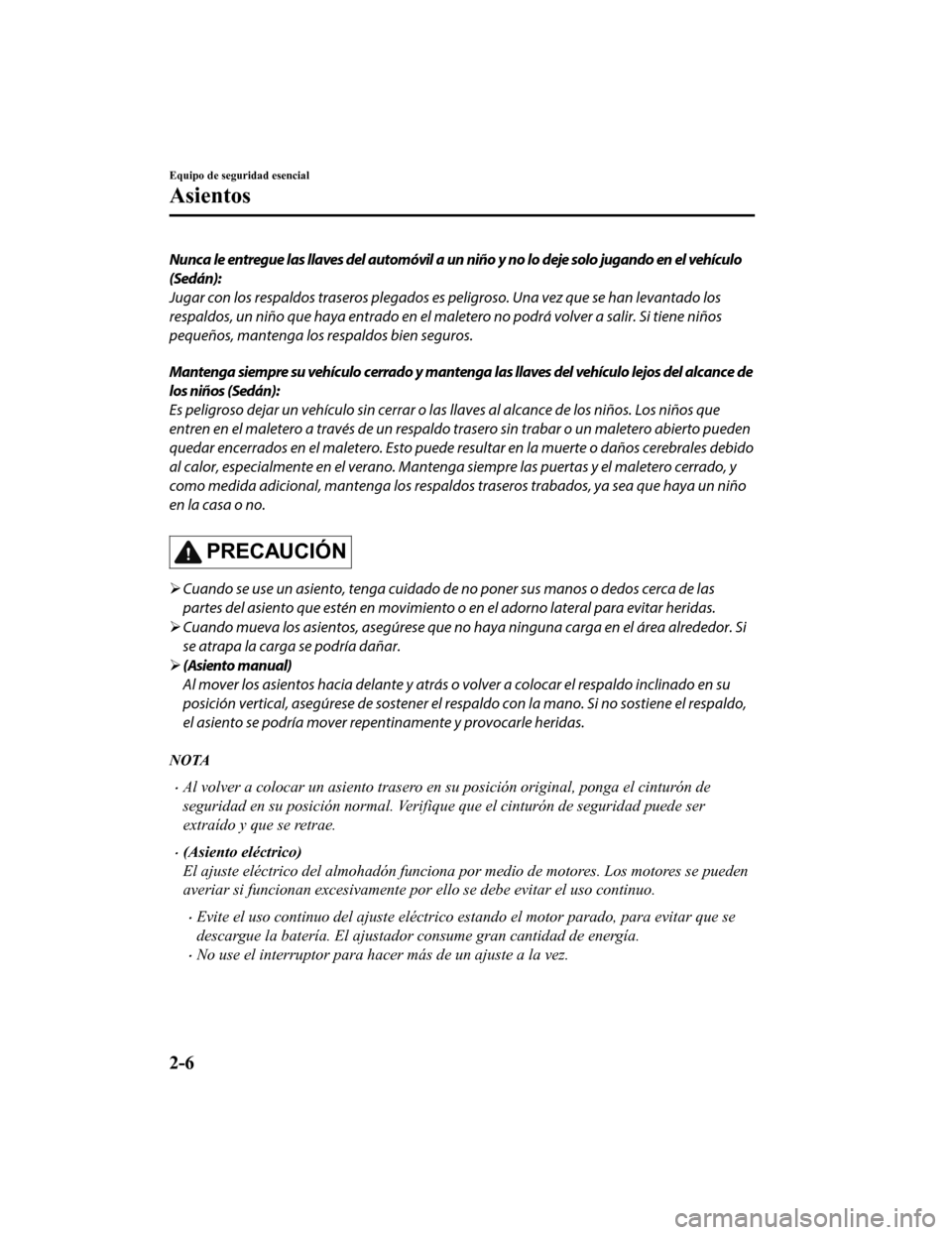

Nunca le entregue las llaves del automóvil a un niño y no lo deje solo jugando en el vehículo
(Sedán):
Jugar con los respaldos traseros plegados es peligroso. Una vez que se han levantado los
respaldos, un niño que haya entrado en el ma letero no podrá volver a salir. Si tiene niños
pequeños, mantenga los respaldos bien seguros.
Mantenga siempre su vehículo cerrado y mantenga las llaves del vehículo lejos del alcance de
los niños (Sedán):
Es peligroso dejar un vehículo sin cerrar o las llaves al alcance de los niños. Los niños que
entren en el maletero a través de un respaldo trasero sin trabar o un maletero abierto pueden
quedar encerrados en el maletero. Esto puede resultar en la muerte o daños cerebrales debido
al calor, especialmente en el verano. Mantenga siempre las puertas y el maletero cerrado, y
como medida adicional, mantenga los respaldos traseros trabados, ya sea que haya un niño
en la casa o no.
PRECAUCIÓN
Cuando se use un asiento, tenga cuidado de no poner sus manos o dedos cerca de las
partes del asiento que estén en movimiento o en el adorno lateral para evitar heridas.
Cuando mueva los asientos, aseg úrese que no haya ninguna carga en el área alrededor. Si
se atrapa la carga se podría dañar.
(Asiento manual)
Al mover los asientos hacia delante y atrás o volver a colocar el respaldo inclinado en su
posición vertical, asegúrese de sostener el respaldo con la mano . Si no sostiene el respaldo,
el asiento se podría mover repentinamente y provocarle heridas.
NOTA
•Al volver a colocar un asiento trasero en su posición original, ponga el cinturón de
seguridad en su posición normal. Verifique que el cinturón de seguridad puede ser
extraído y que se retrae.
•(Asiento eléctrico)
El ajuste eléctrico del almohadón funciona po r medio de motores. Los motores se pueden
averiar si funcionan excesivamente por ello se debe evitar el uso continuo.
•Evite el uso continuo del ajuste eléctrico estando el motor parado, para evitar que se
descargue la batería. El ajustador consume gran cantidad de energía.
•No use el interruptor para hacer más de un ajuste a la vez.
Equipo de seguridad esencial
Asientos
2-6
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 29 of 944
Asiento delantero
▼Ajuste del asiento del conductor
El uso del procedimiento de ajuste de la posición de conducción
recomendado por Mazda le
permite mantener una postura relajada, conducir el vehículo durante periodos de tiempo más
largos sin sentirse cansado y realizar operaciones de forma ráp ida y natural.
Además, podrá disfrutar de una visión clara de la parte delantera del vehículo para conducir
de forma segura y cómoda.
Los ajustes para la posición de conducción recomendados por Maz da se llevan a cabo
utilizando los siguientes procedimientos.
1. Desplazamiento del volante y e l asiento a sus posiciones predeterminadas.
2. Ajuste del ángulo del respaldo del asiento.
3. Adelantar o retrasar la posición del asiento.
4. Ajuste de la altura del asiento.
5. Ajuste de la posición del volante.
6. Ajuste de la posición del reposacabezas.
Funcionamiento eléctrico
Deslizamiento del asiento
(Asiento manual)
Para mover el asiento hacia adelante o hacia atrás, levante la palanca y deslice el asiento a la
posición deseada y suelte la palanca.
Equipo de seguridad esencial
Asientos
2-7
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 30 of 944

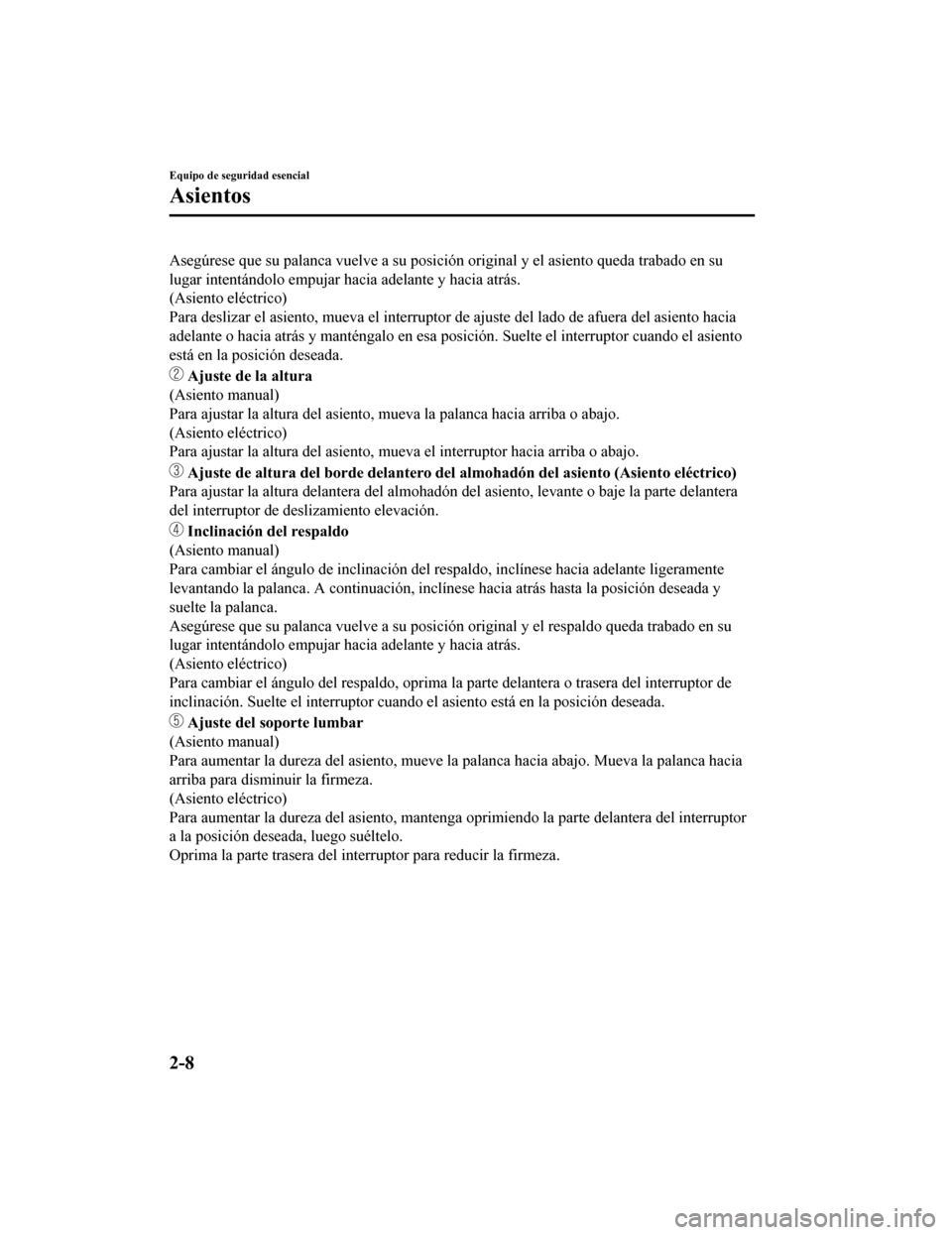

Asegúrese que su palanca vuelve a su posición original y el asiento queda trabado en su
lugar intentándolo empujar hacia adelante y hacia atrás.
(Asiento eléctrico)
Para deslizar el asiento, mueva el interruptor de ajuste del lado de afuera del asiento hacia
adelante o hacia atrás y manténgalo en esa posición. Suelte el interruptor cuando el asiento
está en la posición deseada.
Ajuste de la altura
(Asiento manual)
Para ajustar la altura del asiento, mueva la palanca hacia arri ba o abajo.
(Asiento eléctrico)
Para ajustar la altura del asien to, mueva el interruptor hacia arriba o abajo.
Ajuste de altura del borde dela ntero del almohadón del asiento (Asiento eléctrico)
Para ajustar la altura delantera del almohadón del asiento, lev ante o baje la parte delantera
del interruptor de deslizamiento elevación.
Inclinación del respaldo
(Asiento manual)
Para cambiar el ángulo de inclinación del respaldo, inclínese h acia adelante ligeramente
levantando la palanca. A continuación, inclínese hacia atrás ha sta la posición deseada y
suelte la palanca.
Asegúrese que su palanca vuelve a su posición original y el res paldo queda trabado en su
lugar intentándolo empujar hacia adelante y hacia atrás.
(Asiento eléctrico)
Para cambiar el ángulo del respaldo, oprima la parte delantera o trasera del interruptor de
inclinación. Suelte el interrupto r cuando el asiento está en la posición deseada.
Ajuste del soporte lumbar
(Asiento manual)
Para aumentar la dureza del asient o, mueve la palanca hacia abajo. Mueva la palanca hacia
arriba para disminuir la firmeza.
(Asiento eléctrico)
Para aumentar la dureza del asiento, mantenga oprimiendo la par te delantera del interruptor
a la posición deseada, luego suéltelo.
Oprima la parte trasera del interruptor para reducir la firmeza .
Equipo de seguridad esencial
Asientos
2-8
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
