MAZDA MODEL BONGO TRACK 2016 取扱説明書 (in Japanese)

Black plate (251,1)
■ディファレンシャルオイル
項目サービスデータ
交換時期40,000km走行ごと
推奨オイルLSD車純正スリップレスギヤオイルSAE90 (GL-6)
LSD車以外純正ロングライフハイポイドSAE90 (GL-5)
容量(参考値)2WD車フロント―
リヤ1.3L
4WD車フロント1.05L
リヤ1.3L
■トランスファーオイル(4WD車)
項目サービスデータ
推奨オイル純正ロングライフSAE 75W-90 (GL-4)
容量(参考値)マニュアル車1.6L
オートマチック車2.0L
■パワーステアリングフルード
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
推奨フルード純正ATF M-III､純正ATF M-V
容量(参考値)2WD車0.8L
4WD車0.9L
251
BONGO TRUCK_JK_初版251ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (252,1)
■ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと
推奨液純正ブレーキフルードBF-3 (DOT-3)
■冷却水
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期純正ロングライフクーラント2年ごと
純正ロングライフクーラント
(ゴールデン)
*1100,000km走行または3年ごと
(初回は180,000km走行または7年)
推奨液純正ロングライフクーラント､
純正ロングライフクーラント(ゴールデン)
*1
容量(参考値)マニュアル車7.4L
オートマチック車7.8L
*1ラジエーターキャップまたはその付近に
のマークがある場合は､純正ロングライフ
クーラント(ゴールデン)を使用してください。詳しくはマツダ販売店にご相談ください。
■ウォッシャー液
液量の確認は､レベルゲージやリザーバータンク表面のゲージで行なってください。
項目サービスデータ
タンク容量(参考値) 2.2L
252
BONGO TRUCK_JK_初版252ページ
2015年12月10日02:16 PM
Form No.JK
サービスデータ

Black plate (253,1)
各部の点検値､交換時期
■ブレーキペダル
項目サービスデータ
遊び6.6～16.3mm
床板とのすき間(踏力147N {15kgf}) 81mm以上
■パーキングブレーキ
項目サービスデータ
引きしろ(操作力196N {20kgf}) 7～9ノッチ
■クラッチペダル
項目サービスデータ
遊び5.0～17.0mm
床板とのすき間0mm以上
■オルタネーターベルト
項目サービスデータ
たわみ量自動調整式(使用限度をこえているものは交換)
■パワーステアリングベルト
項目サービスデータ
たわみ量自動調整式(使用限度をこえているものは交換)
253
BONGO TRUCK_JK_初版253ページ
2015年12月10日02:16 PM
Form No.JK
サービスデータ

Black plate (254,1)
■エアクリーナーエレメント
項目サービスデータ
交換時期標準50,000km走行ごと
シビアコンディション
*125,000km走行ごと
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
254
BONGO TRUCK_JK_初版254ページ
2015年12月10日02:16 PM
Form No.JK
サービスデータ

Black plate (255,1)
電気部品/電球(バルブ)
■スパークプラグ
項目サービスデータ
型式NGK TR5AI13
イリジウムプラグを使用していますので､ワイヤーブラシなどによる清掃は行なわないでくださ
い。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれがありま
す。
■バッテリー
項目サービスデータ
型式､容量80D26L､65Ah (20時間率)
■電球(バルブ)の容量
電球(バルブ)W数(12V用)規格(UNECE*1(SAE))
ヘッドランプ60/55 W H4 (―)
車幅灯21/5 W P21/5W (―)
前面方向指示灯/非常点滅灯21 W PY21W (―)
側面方向指示灯/非常点滅灯5W―(―)
後面方向指示灯/非常点滅灯21 W―(―)
制動灯/尾灯21/5 W―(―)
後退灯21 W―(―)
番号灯7.5 W―(―)
ルームランプ10 W―(―)
*1 UNECEはUnited Nations Economic Commission for Europe (国連欧
州経済委員会)の略です。
255
BONGO TRUCK_JK_初版255ページ
2015年12月10日02:16 PM
Form No.JK
サービスデータ

Black plate (256,1)

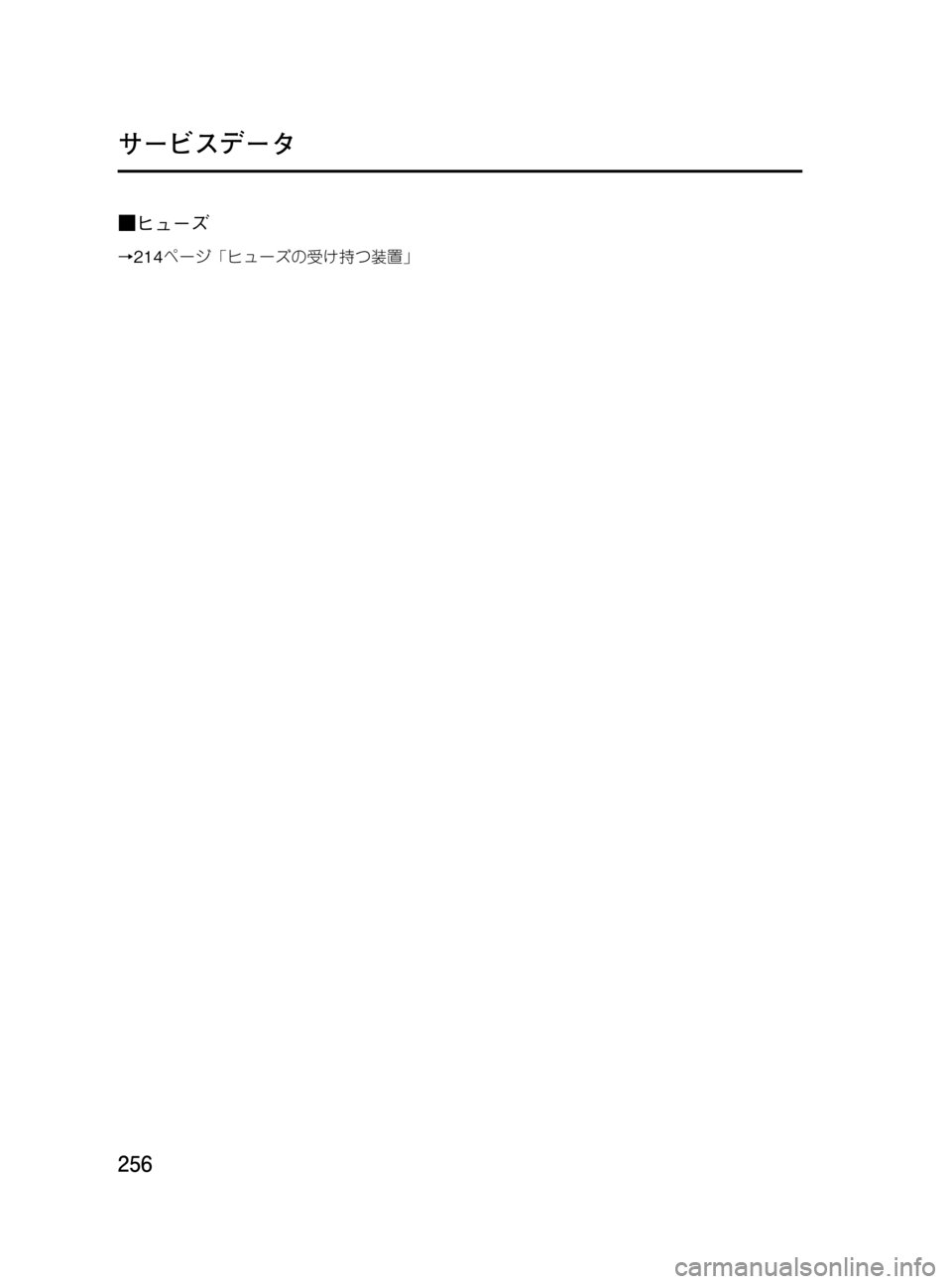

■ヒューズ
→214ページ「ヒューズの受け持つ装置」
256
BONGO TRUCK_JK_初版256ページ
2015年12月10日02:16 PM
Form No.JK
サービスデータ

Black plate (257,1)
タイヤ/ホイール
■タイヤ/ホイールサイズ
タイヤサイズは､運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
タイヤサイズホイール
サイズインセット
(オフセット)ピッチサーク
ル直径
185/80R14 97/95 N LT2WD車14×5J 50mm 139.7mm
4WD車14×5J 50mm 114.3mm
185/80R14 102/100 N LT2WD車14×5J 50mm 139.7mm
4WD車14×5J 50mm 114.3mm
■タイヤ空気圧
適正空気圧は､運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
→12ページ「日常点検としてタイヤを定期的に点検する」
前輪後輪
タイヤサイズ タイヤ空気圧タイヤサイズ タイヤ空気圧
185/80R14 97/95 N
LT350 kPa (3.5 kgf/
cm
2)185/80R14 102/100
NLT425kPa (4.25 kgf/
cm2)
■ホイールナットの締め付けトルク
タイヤを取り付けるときは､次のトルクでホイールナットを締め付けてください。
89N･m～117N･m (9kgf･m～12kgf･m)
■ブレーキディスク､ブレーキドラムの摩耗限度情報
ブレーキディスクの使用限度値､ブレーキドラムの摩耗限度値､およびそれぞれの測定方法に関
する情報が必要な場合は､マツダ販売店にご相談ください。
257
BONGO TRUCK_JK_初版257ページ
2015年12月10日02:16 PM
Form No.JK
サービスデータ

Black plate (258,1)
A
ABS (アンチロックブレーキ
システム) ................................................... 56
警告灯................................................ 57
S
SRSエアバッグシステム........................ 49
ア
R.F.W.ロック表示灯.............................. 110
アンチロックブレーキシステム
(ABS) .......................................................... 56
警告灯................................................ 57
アンテナ................................................. 123
イ
EDR (イベントデータレコーダー) ........ 55
イグニッション(エンジン)
キー.................................................... 60
スイッチ............................................ 97
インテリアライト(室内照明) .............. 180
インナーミラー(ルームミラー) ............. 76
ウ
ウインカー(方向指示器)
レバー................................................ 93
W(ワット)数.................................. 255
ウインドー
曇ったとき...................................... 122
手入れ.............................................. 232
パワーウインドー............................ 66
ウォッシャー液
ウォッシャースイッチ.................... 94
タンク容量...................................... 252
冬にそなえて(濃度の調節) .......... 236
補充.................................................. 227
エ
エアコン(空調) ...................................... 118
上手に使用するために.................. 118
マニュアルエアコン...................... 121
エアバッグシステム................................ 49
AM/FMラジオ........................................ 134
SRSエアバッグシステム
警告灯................................................ 55
エンジン
かけかた............................................ 98
カバー................................................ 70
キー.................................................... 60
スイッチ............................................ 97
エンジンオイル
交換時期､オイルグレード､交換
量...................................................... 249
冬にそなえて.................................. 236
油圧警告灯........................................ 84
エンスト(故障したとき) ...................... 187
オ
オーディオ
AM/FMラジオ................................ 134
CD一体型ラジオ............................ 140
上手に使用するために.................. 123
オートマチック車
運転するとき.................................. 104
オートマチックトランスミッション
シフトロック装置.......................... 102
セレクトレバー.............................. 101
ホールドモード.............................. 103
オートマチックトランスミッションフ
ルード
AT油温警告灯................................... 87
推奨フルード､容量........................ 250
オーバーヒートしたとき..................... 199
258
BONGO TRUCK_JK_初版258ページ
2015年12月10日02:16 PM
Form No.JK
さくいん

Black plate (259,1)
オ
お子さま専用シートについて
シートの種類.................................... 46
選択の目安........................................ 48
お子さまの安全
お子さま専用シートについて........ 45
オドメーター............................................ 79
オルタネーターベルト
点検基準値...................................... 253
カ
夏期の取り扱い..................................... 242
ガソリン(燃料)
使用燃料､容量................................ 248
燃料補給口........................................ 67
カップホルダー..................................... 182
ガラス
曇ったとき...................................... 122
手入れ.............................................. 232
環境保護のために................................. 243
寒冷時の取り扱い................................. 236
キ
キー............................................................ 60
キーナンバープレート.................... 60
リトラクタブルタイプキー............ 60
キーレスエントリーシステム
リトラクタブルタイプキー............ 61
キックダウン............................................ 23
緊急用具の取り扱い............................. 188
ク
空気圧(タイヤ) ......................................... 12
空調(エアコン) ...................................... 118
クラクション(ホーン) ............................. 95
クリープ現象............................................ 23
グローブボックス................................. 182
ケ
警告灯
エアバッグ警告灯............................ 86
AT油温警告灯................................... 87
ABS警告灯........................................ 85
エンジン警告灯................................ 85
故障警告表示灯................................ 83
シートベルト警告灯........................ 87
充電警告灯........................................ 84
燃料残量警告灯................................ 86
プリテンショナー警告灯................ 86
ブレーキ警告灯................................ 83
油圧警告灯........................................ 84
警報音
キー抜き忘れ防止チャイム............ 90
ブレーキパッド摩耗警報................ 90
ランプ消し忘れ防止チャイム........ 90
リバースポジションチャイム........ 90
けん引..................................................... 218
コ
工具......................................................... 189
後退灯(バックランプ)
W(ワット)数.................................. 255
故障したとき......................................... 186
サ
サービスホールカバー............................ 71
サイドブレーキ........................................ 99
サイドミラー(ドアミラー) ..................... 75
サンバイザー......................................... 180
シ
CD一体型ラジオ.................................... 140
シート........................................................ 37
正しい運転姿勢................................ 36
259
BONGO TRUCK_JK_初版259ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (260,1)
シ
シートベルト
緊急時固定機構(ELR)付
シートベルト.................................... 42
警告灯................................................ 41
3点式シートベルト.......................... 41
正しい着用のしかた........................ 38
プリテンショナー付
シートベルト.................................... 42
ロードリミッター付
シートベルト.................................... 44
シガーライター..................................... 181
事故が起きたときは............................. 220
室内照明................................................. 180
室内灯(ルームランプ)
スイッチ.......................................... 180
W(ワット)数.................................. 255
シフトロック装置................................. 102
ジャッキ................................................. 189
車幅灯(スモールランプ)
スイッチ............................................ 91
W(ワット)数.................................. 255
収納......................................................... 182
グローブボックス.......................... 182
センターコンソールボックス
(カップホルダー付) ....................... 183
ス
水温計........................................................ 79
ストップランプ(制動灯)
W(ワット)数.................................. 255
スノータイヤ......................................... 236
スピードメーター.................................... 79
スペアタイヤ......................................... 194
スモールランプ(車幅灯)
スイッチ............................................ 91
W(ワット)数.................................. 255
セ
制動灯(ストップランプ)
W(ワット)数.................................. 255
積雪､寒冷時の取り扱い....................... 236
セレクトレバー..................................... 101
洗車......................................................... 231
前照灯(ヘッドランプ)
スイッチ............................................ 91
レベリングスイッチ........................ 91
W(ワット)数.................................. 255
センターコンソールボックス
(カップホルダー付) ............................... 183
ソ
速度計(スピードメーター) ..................... 79
タ
ターンシグナル(方向指示器)
レバー................................................ 93
W(ワット)数.................................. 255
タイヤ
空気圧................................................ 12
交換.................................................. 196
サイズ.............................................. 257
チェーン.......................................... 240
点検.................................................. 227
冬にそなえて.................................. 236
ローテーション(位置交換) .......... 235
チ
チェーン(タイヤチェーン) .................. 240
チャイルドシート.................................... 45
シートの種類.................................... 46
選択の目安................................. 17, 48
260
BONGO TRUCK_JK_初版260ページ
2015年12月10日02:16 PM
Form No.JK
