MAZDA MODEL BONGO TRACK 2016 取扱説明書 (in Japanese)

Black plate (211,1)
l反射板は溝にそって押し込んでくださ
い。
lレンズは突起部分が車両後方になるよ
うに取りつけてください。
制動灯/尾灯､後面方向指示灯､後退灯
ネジをはずし､レンズを取りはずしま
す。
電球を取りはずします。
電球を取り換えます。
はずした手順と逆の手順で取りつけま
す。
レンズは左右で異なります。マークを確
認して取りつけてください。
211
BONGO TRUCK_JK_初版211ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (212,1)
番号灯
ネジをはずし､カバー､レンズを取りはず
します。
電球を取りはずします。
電球を取り換えます。
はずした手順と逆の手順で取りつけま
す。
取りつけるときは､カバーの凸部とレンズ
の凹部をあわせてください。
212
BONGO TRUCK_JK_初版212ページ
2015年12月10日02:16 PM
Form No.JK
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (213,1)
213
BONGO TRUCK_JK_初版213ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (214,1)
ヒューズの受け持つ装置
室内ヒューズボックス
位置表示容量保護装置
1―― ―
2―― ―
3AT 10Aトランスアクスルコントロールシステム
4ドアロック15 Aパワードアロック
5―― ―
6―― ―
7エアコン10 Aエアコン
8ワイパ20 Aワイパー
214
BONGO TRUCK_JK_初版214ページ
2015年12月10日02:16 PM
Form No.JK
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (215,1)
位置表示容量保護装置
9ウインド30 Aパワーウインドー
10ターン10 A方向指示灯
11メータ15 Aメーター
12エンジン15 Aエンジンコントロールシステム
13―― ―
14レベリング15 Aヘッドランプレベリング
15シガー15 Aシガーライター
16ホーン10 Aホーン
17テール10 A尾灯
18ストップ15 A制動灯
19ハザード15 A非常点滅灯
20ルーム10 Aルームランプ
21アドファン20 Aエアコン
22ヒータ40 Aヒーター
215
BONGO TRUCK_JK_初版215ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (216,1)
室外ヒューズボックス
位置表示容量保護装置
1 HEAD 30 Aヘッドランプ
2 INJ 30 Aエンジンコントロールシステム
3 MAIN 100 A各種電源
4 BTN 40 A各種電源
5 IG KEY 40 A各種電源
216
BONGO TRUCK_JK_初版216ページ
2015年12月10日02:16 PM
Form No.JK
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (217,1)

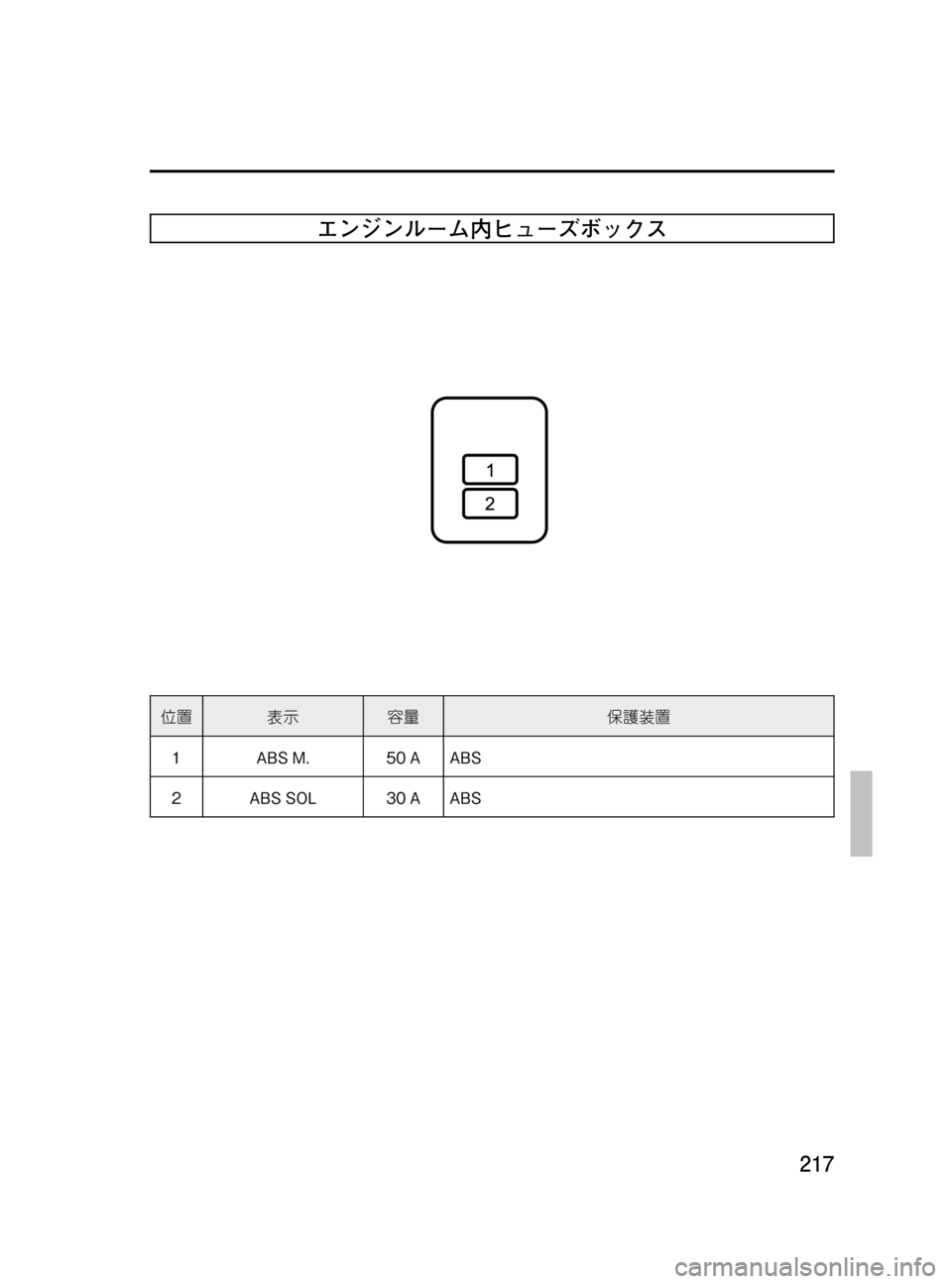

エンジンルーム内ヒューズボックス
位置表示容量保護装置
1 ABS M. 50 A ABS
2 ABS SOL 30 A ABS
217
BONGO TRUCK_JK_初版217ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (218,1)
けん引してもらうとき
けん引はできるだけマツダ販売店またはJAF
などに依頼してください。特に､エンジンが
かかっているのに車が動かないときや異常
な音がするときは駆動装置の故障が考えら
れます。必ずマツダ販売店またはJAFなどに
連絡してください。
長い下り坂を降りるときは､レッカー車で
けん引してください。ロープでけん引をす
ると､車間距離を保つためにフットブレー
キを多用し､ブレーキが過熱して効かなく
なります。このような状態でけん引を続け
ると､前の車に衝突するおそれがありま
す。
lオートマチック車をロープでけん引し
てもらうときは､速度30km/h以下､走行
距離は30km以内にしてください。高速
走行や長距離走行をすると､駆動装置に
悪影響をおよぼし､損傷するおそれがあ
ります。できるだけマツダ販売店や
JAFなどに依頼し､レッカー車またはト
レーラーを使用してください。
l4WD車をけん引してもらうときは､まず
マツダ販売店へご相談の上､次の点に注
意してください。
l駆動装置が故障したと思われるとき
は､前後輪を持ち上げてけん引して
ください。
l前輪または後輪を持ち上げてけん引
してもらうときは､後輪駆動にし､一
度電源ポジションをACCまたはOFF
にしてください。
l後輪を持ち上げてけん引してもらう
ときはハンドルを直進の状態にして
固定してください。
金属製のチェーンやワイヤーロープなど
を使用するときは､ロープに布などを巻い
てください。ロープが直接バンパーにあ
たると､傷がつくおそれがあります。
やむをえずロープでけん引してもらうとき
は､車両の前側にあるけん引フックを使用
し､次の手順で行なってください。
2WD車はエンジンを止めます。
4WD車は後輪駆動にしてエンジンを止
めます。
→107ページ「4WD」
けん引ロープをフックにかけます。
ロープは5m以内にして､中央に0.3m平方
(0.3m×0.3m)以上の白い布を必ずつけて
ください。
218
BONGO TRUCK_JK_初版218ページ
2015年12月10日02:16 PM
Form No.JK
けん引について
5.万一のときは

Black plate (219,1)
けん引してもらう車はエンジンをかけ､
チェンジレバー/セレクトレバーをNにい
れます。エンジンがかからないときは､
電源ポジションをACCにします。
やむをえずエンジンがかかっていない状態
でけん引される場合は､慎重に運転してく
ださい。エンジンがかかっていないとき
は､ブレーキの効きが悪くなったり､ハンド
ル操作が重くなるなど運転操作が困難に
なり､思わぬ事故につながるおそれがあり
ます。
けん引中は電源ポジションをOFFにしない
でください。OFFにするとハンドルがロッ
クされ､操作できなくなり､思わぬ事故につ
ながるおそれがあります｡
パーキングブレーキを解除します。
けん引する車の制動灯に注意し､ロープ
をたるませないように走行してくださ
い。
故障車をけん引するとき
一般路上でやむをえず故障した車をロープ
でけん引するときは､後ろ側のリーフスプリ
ングにロープをかけてけん引してくださ
い。
]oH,J]f#
けん引するときは次の点に注意してくださ
い。リーフスプリングや車体および駆動装
置を損傷するおそれがあります。
l自車の重量より重い車はけん引しない
でください。
l急発進など､リーフスプリングやロープ
に大きな衝撃が加わる運転をしないで
ください。
lリーフスプリング以外にロープをかけ
ないでください。
金属製のチェーンやワイヤーロープなど
を使用するときは､ロープに布などを巻い
てください。ロープが直接車体にあたる
と､傷がつくおそれがあります。
219
BONGO TRUCK_JK_初版219ページ
2015年12月10日02:16 PM
Form No.JK

Black plate (220,1)
軽いけがでも､必ず警察に届けましょう。また､外傷がなくても頭部などに強い衝撃を受けた
ときは､医師の診断を受けましょう。後遺症がでることがあります。
220
BONGO TRUCK_JK_初版220ページ
2015年12月10日02:16 PM
Form No.JK
万一事故が起きたとき
5.万一のときは
