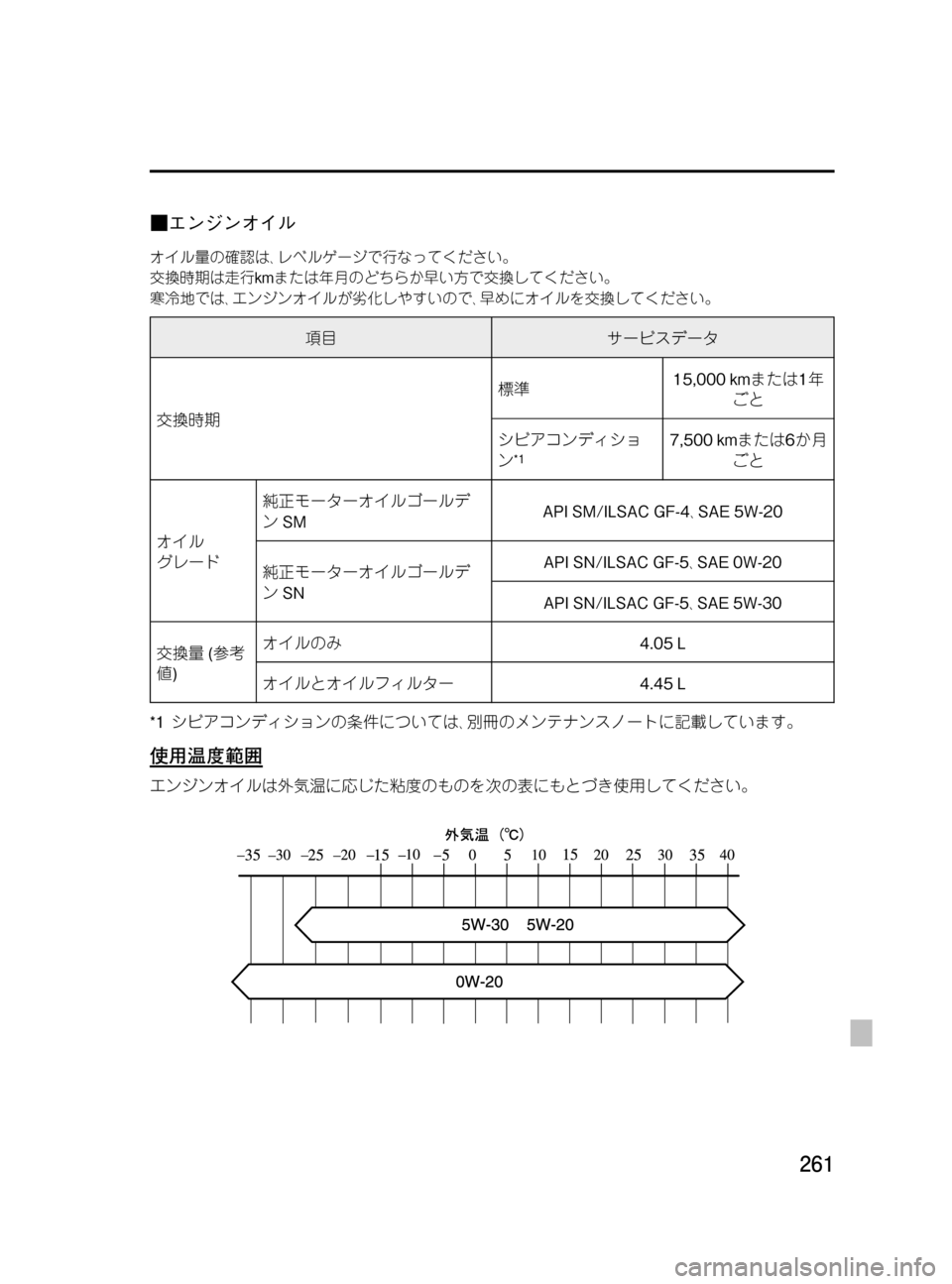

■エンジンオイル
オイル量の確認は､レベルゲージで行なってください。
交換時期は走行kmまたは年月のどちらか早い方で交換してください。
寒冷地では､エンジンオイルが劣化しやすいので､早めにオイルを交換してください。
項目サービスデータ
交換時期標準15,000 kmまたは1年
ごと
シビアコンディショ
ン
*17,500 kmまたは6か月
ごと
オイル
グレード純正モーターオイルゴールデ
ンSMAPI SM/ILSAC GF-4､SAE 5W-20
純正モーターオイルゴールデ
ンSNAPI SN/ILSAC GF-5､SAE 0W-20
API SN/ILSAC GF-5､SAE 5W-30
交換量(参考
値)オイルのみ4.05 L
オイルとオイルフィルター4.45 L
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
使用温度範囲
エンジンオイルは外気温に応じた粘度のものを次の表にもとづき使用してください。
261
BONGO VAN_JJ_初版261ページ
2015年12月11日08:30 AM
Form No.JJ

Black plate (262,1)

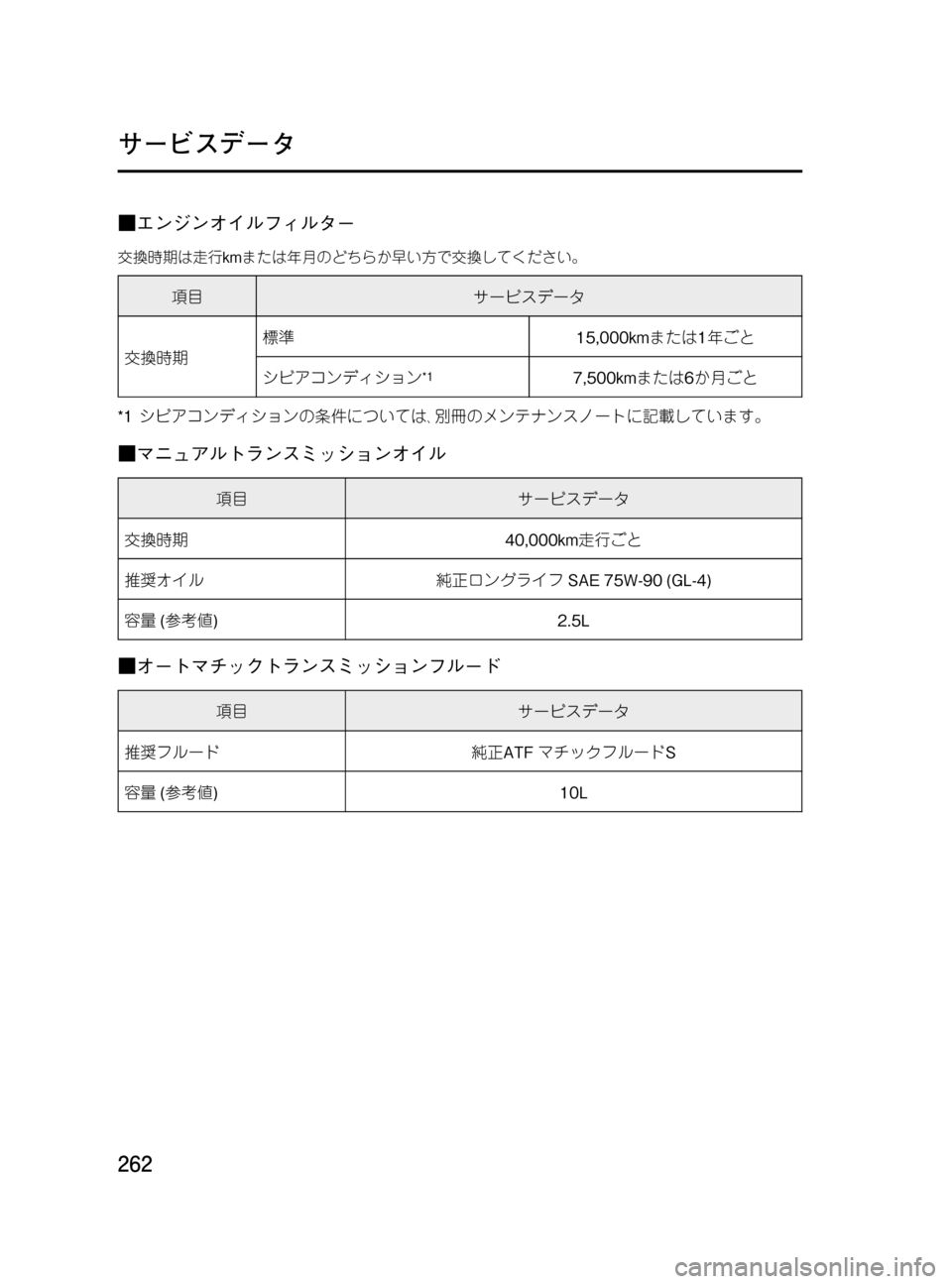

■エンジンオイルフィルター
交換時期は走行kmまたは年月のどちらか早い方で交換してください。
項目サービスデータ
交換時期標準15,000kmまたは1年ごと
シビアコンディション
*17,500kmまたは6か月ごと
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
■マニュアルトランスミッションオイル
項目サービスデータ
交換時期40,000km走行ごと
推奨オイル純正ロングライフSAE 75W-90 (GL-4)
容量(参考値) 2.5L
■オートマチックトランスミッションフルード
項目サービスデータ
推奨フルード純正ATFマチックフルードS
容量(参考値) 10L
262
BONGO VAN_JJ_初版262ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

Black plate (263,1)

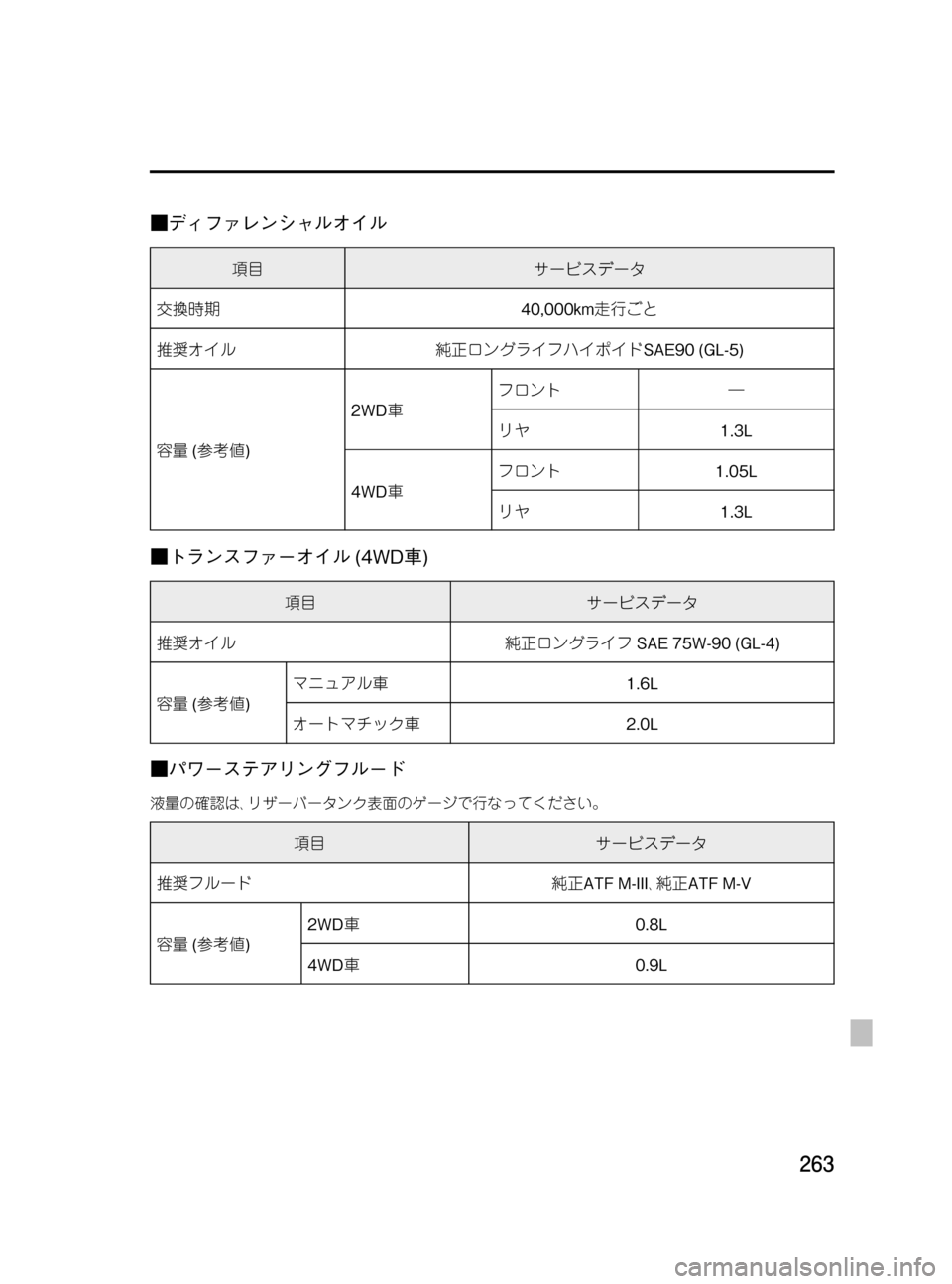

■ディファレンシャルオイル
項目サービスデータ
交換時期40,000km走行ごと
推奨オイル純正ロングライフハイポイドSAE90 (GL-5)
容量(参考値)2WD車フロント―
リヤ1.3L
4WD車フロント1.05L
リヤ1.3L
■トランスファーオイル(4WD車)
項目サービスデータ
推奨オイル純正ロングライフSAE 75W-90 (GL-4)
容量(参考値)マニュアル車1.6L
オートマチック車2.0L
■パワーステアリングフルード
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
推奨フルード純正ATF M-III､純正ATF M-V
容量(参考値)2WD車0.8L
4WD車0.9L
263
BONGO VAN_JJ_初版263ページ
2015年12月11日08:30 AM
Form No.JJ

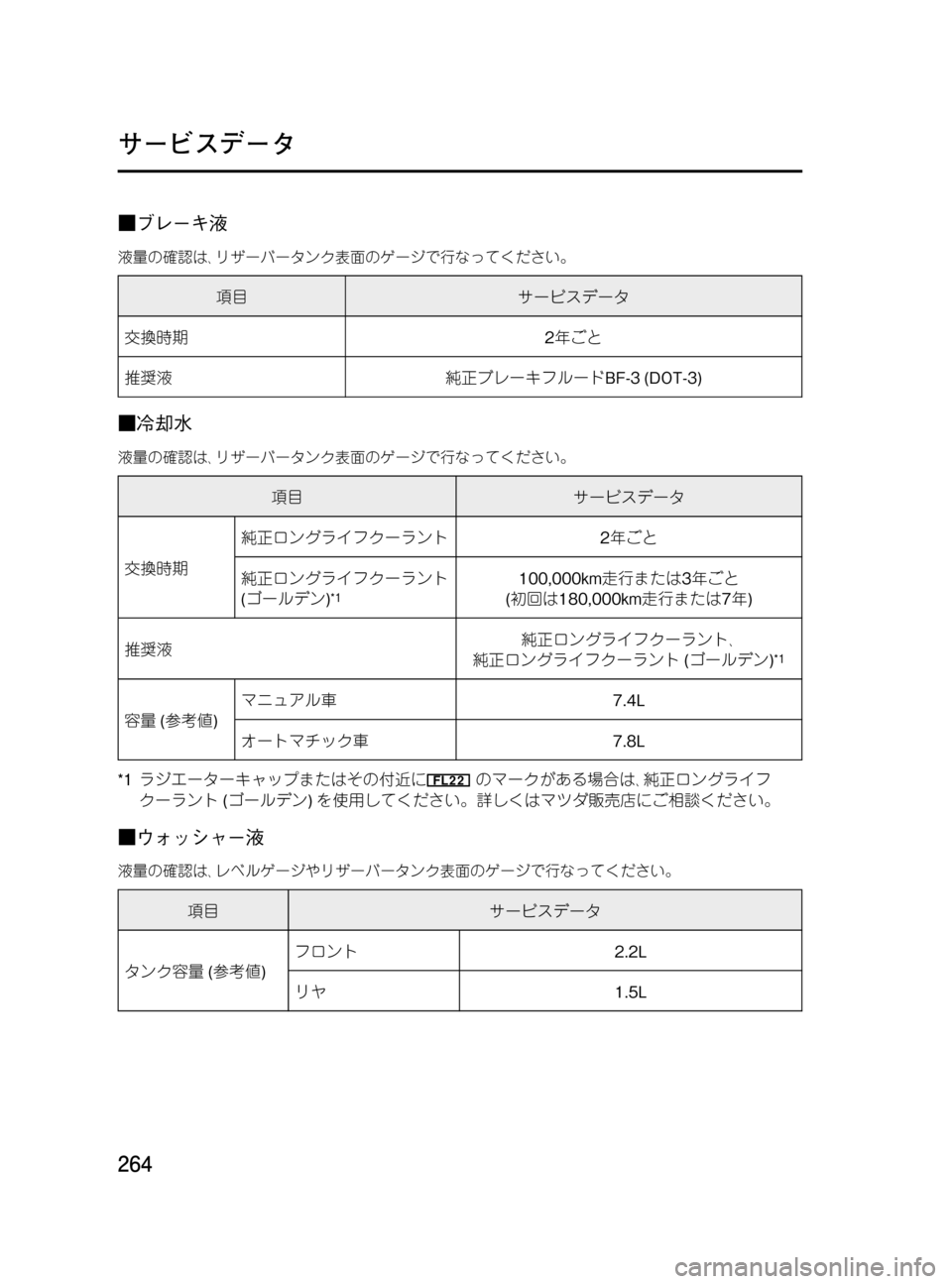

Black plate (264,1)
■ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと
推奨液純正ブレーキフルードBF-3 (DOT-3)
■冷却水
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期純正ロングライフクーラント2年ごと
純正ロングライフクーラント
(ゴールデン)
*1100,000km走行または3年ごと
(初回は180,000km走行または7年)
推奨液純正ロングライフクーラント､
純正ロングライフクーラント(ゴールデン)
*1
容量(参考値)マニュアル車7.4L
オートマチック車7.8L
*1ラジエーターキャップまたはその付近に
のマークがある場合は､純正ロングライフ
クーラント(ゴールデン)を使用してください。詳しくはマツダ販売店にご相談ください。
■ウォッシャー液
液量の確認は､レベルゲージやリザーバータンク表面のゲージで行なってください。
項目サービスデータ
タンク容量(参考値)フロント2.2L
リヤ1.5L
264
BONGO VAN_JJ_初版264ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

Black plate (265,1)
各部の点検値､交換時期
■ブレーキペダル
項目サービスデータ
遊び6.6～16.3mm
床板とのすき間(踏力147N {15kgf}) 81mm以上
■パーキングブレーキ
項目サービスデータ
引きしろ(操作力196N {20kgf}) 7～9ノッチ
■クラッチペダル
項目サービスデータ
遊び5.0～17.0mm
床板とのすき間0mm以上
■オルタネーターベルト
項目サービスデータ
たわみ量自動調整式(使用限度をこえているものは交換)
■パワーステアリングベルト
項目サービスデータ
たわみ量自動調整式(使用限度をこえているものは交換)
265
BONGO VAN_JJ_初版265ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

Black plate (266,1)

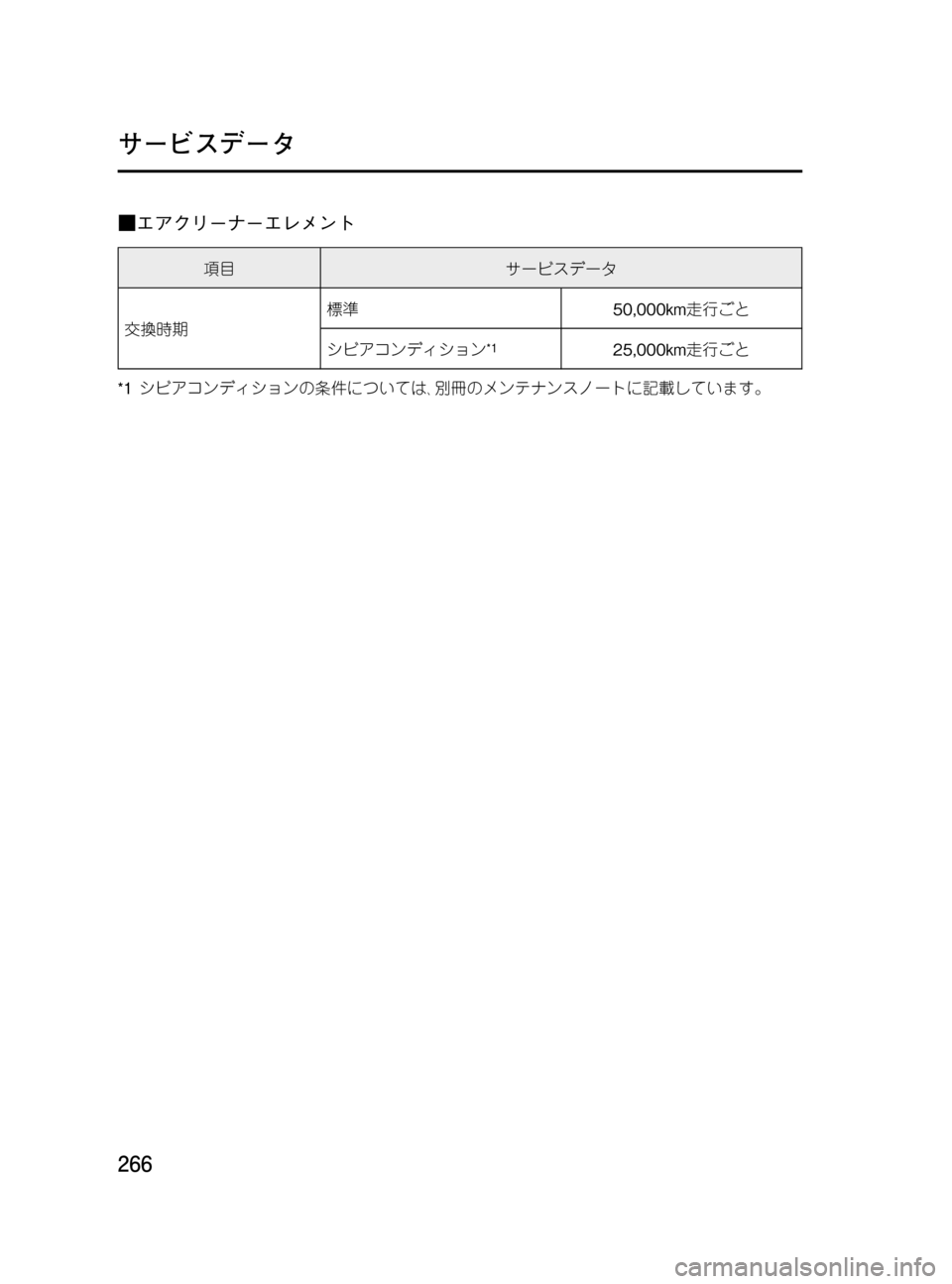

■エアクリーナーエレメント
項目サービスデータ
交換時期標準50,000km走行ごと
シビアコンディション
*125,000km走行ごと
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
266
BONGO VAN_JJ_初版266ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

Black plate (267,1)

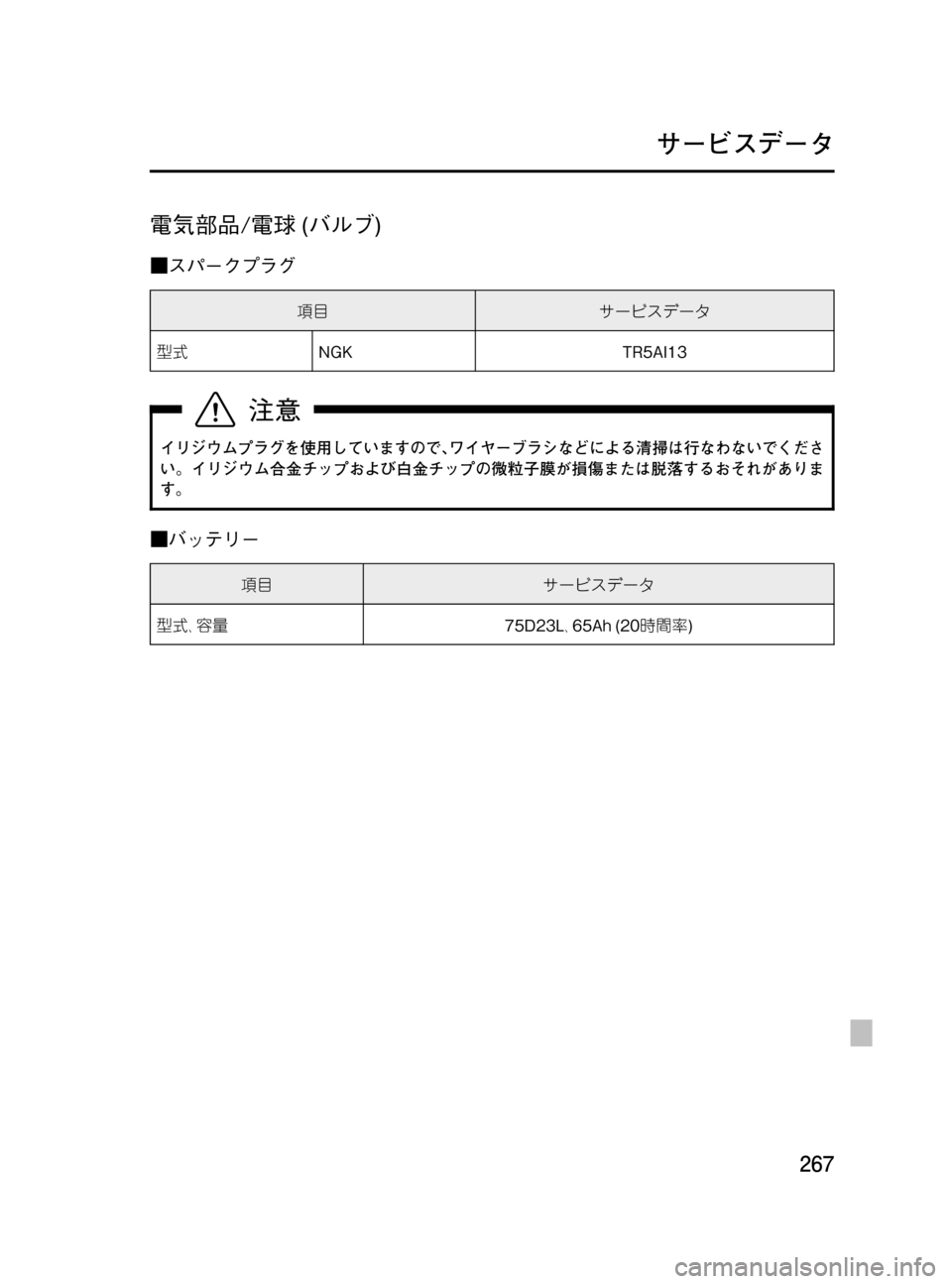

電気部品/電球(バルブ)
■スパークプラグ
項目サービスデータ
型式NGK TR5AI13
イリジウムプラグを使用していますので､ワイヤーブラシなどによる清掃は行なわないでくださ
い。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれがありま
す。
■バッテリー
項目サービスデータ
型式､容量75D23L､65Ah (20時間率)
267
BONGO VAN_JJ_初版267ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

Black plate (268,1)

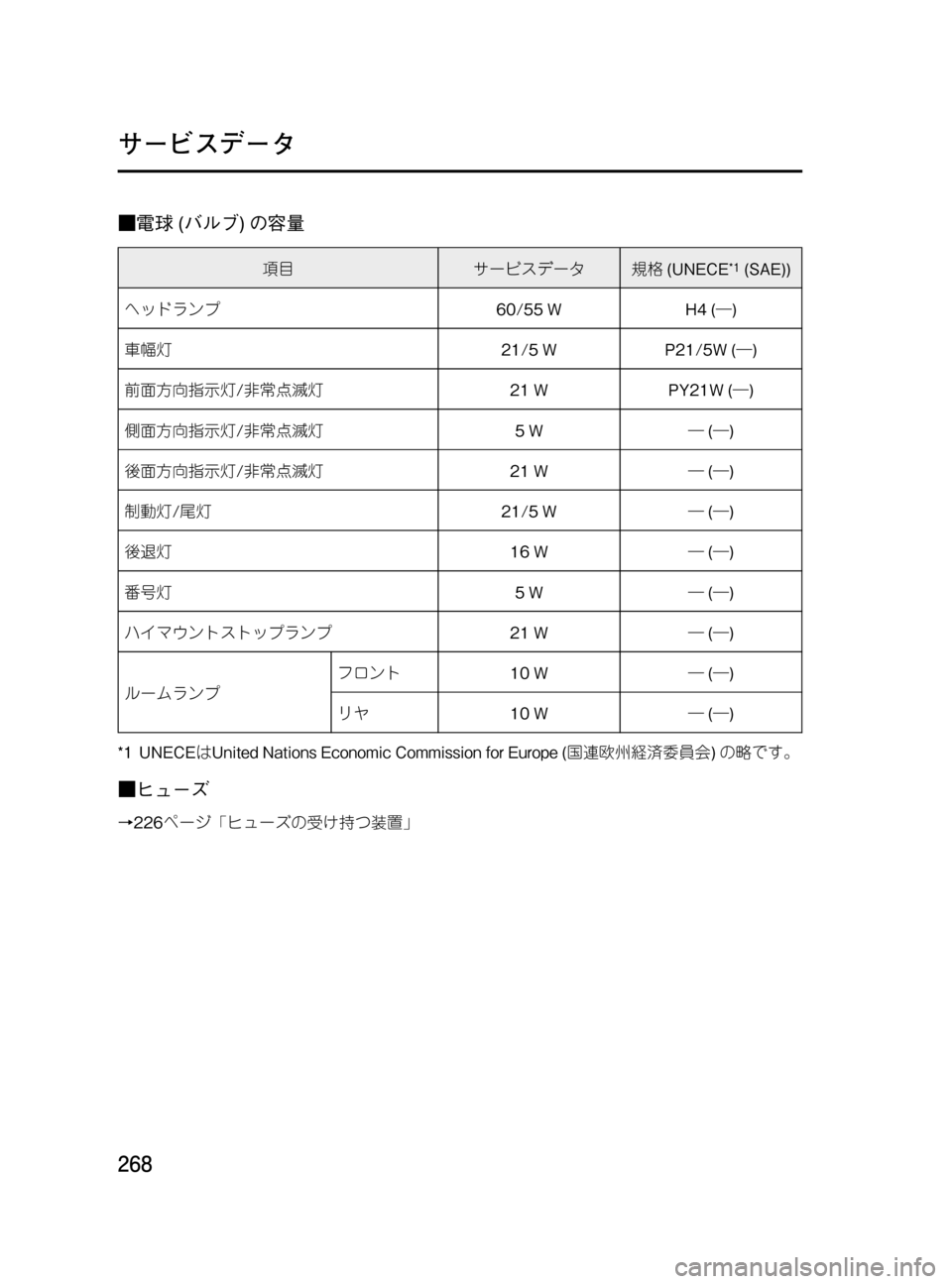

■電球(バルブ)の容量
項目サービスデータ規格(UNECE*1(SAE))
ヘッドランプ60/55 W H4 (―)
車幅灯21/5 W P21/5W (―)
前面方向指示灯/非常点滅灯21 W PY21W (―)
側面方向指示灯/非常点滅灯5W―(―)
後面方向指示灯/非常点滅灯21 W―(―)
制動灯/尾灯21/5 W―(―)
後退灯16 W―(―)
番号灯5W―(―)
ハイマウントストップランプ21 W―(―)
ルームランプフロント10 W―(―
)
リヤ10 W―(―)
*1 UNECEはUnited Nations Economic Commission for Europe (国連欧州経済委員会)の略です。
■ヒューズ
→226ページ「ヒューズの受け持つ装置」
268
BONGO VAN_JJ_初版268ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

Black plate (269,1)

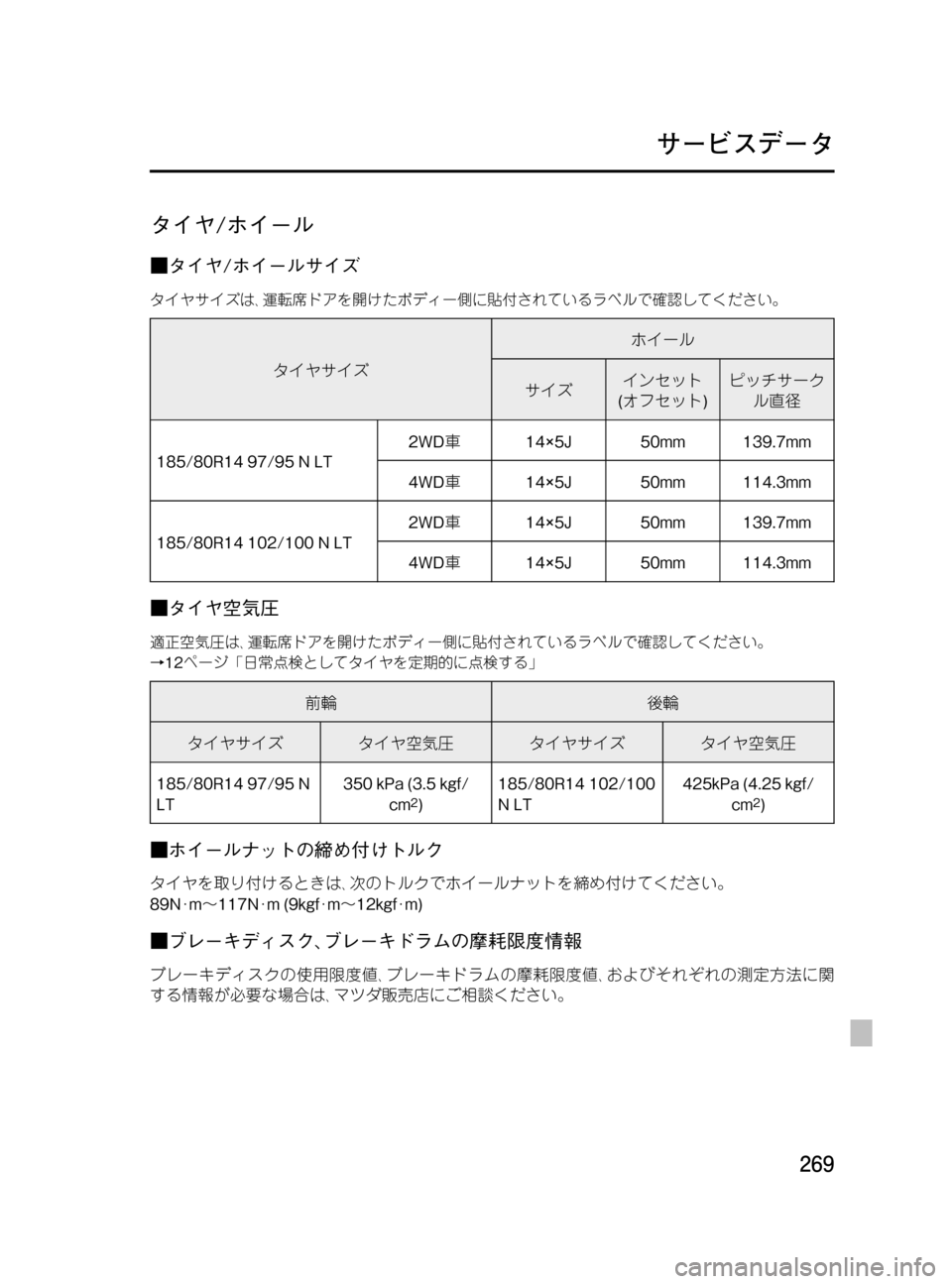

タイヤ/ホイール
■タイヤ/ホイールサイズ
タイヤサイズは､運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
タイヤサイズホイール
サイズインセット
(オフセット)ピッチサーク
ル直径
185/80R14 97/95 N LT2WD車14×5J 50mm 139.7mm
4WD車14×5J 50mm 114.3mm
185/80R14 102/100 N LT2WD車14×5J 50mm 139.7mm
4WD車14×5J 50mm 114.3mm
■タイヤ空気圧
適正空気圧は､運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
→12ページ「日常点検としてタイヤを定期的に点検する」
前輪後輪
タイヤサイズ タイヤ空気圧タイヤサイズ タイヤ空気圧
185/80R14 97/95 N
LT350 kPa (3.5 kgf/
cm
2)185/80R14 102/100
NLT425kPa (4.25 kgf/
cm2)
■ホイールナットの締め付けトルク
タイヤを取り付けるときは､次のトルクでホイールナットを締め付けてください。
89N･m～117N･m (9kgf･m～12kgf･m)
■ブレーキディスク､ブレーキドラムの摩耗限度情報
ブレーキディスクの使用限度値､ブレーキドラムの摩耗限度値､およびそれぞれの測定方法に関
する情報が必要な場合は､マツダ販売店にご相談ください。
269
BONGO VAN_JJ_初版269ページ
2015年12月11日08:30 AM
Form No.JJ
サービスデータ

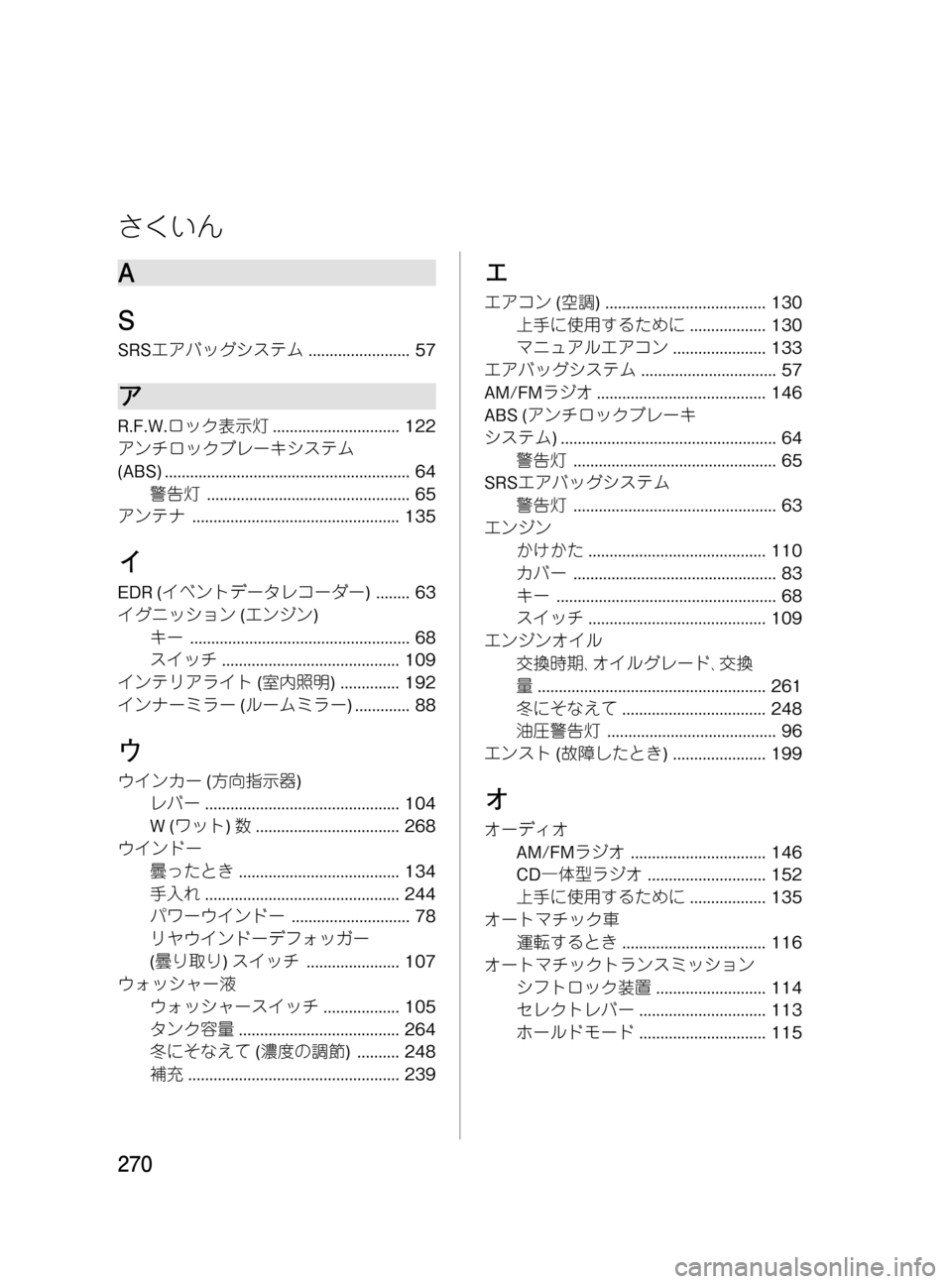

Black plate (270,1)
