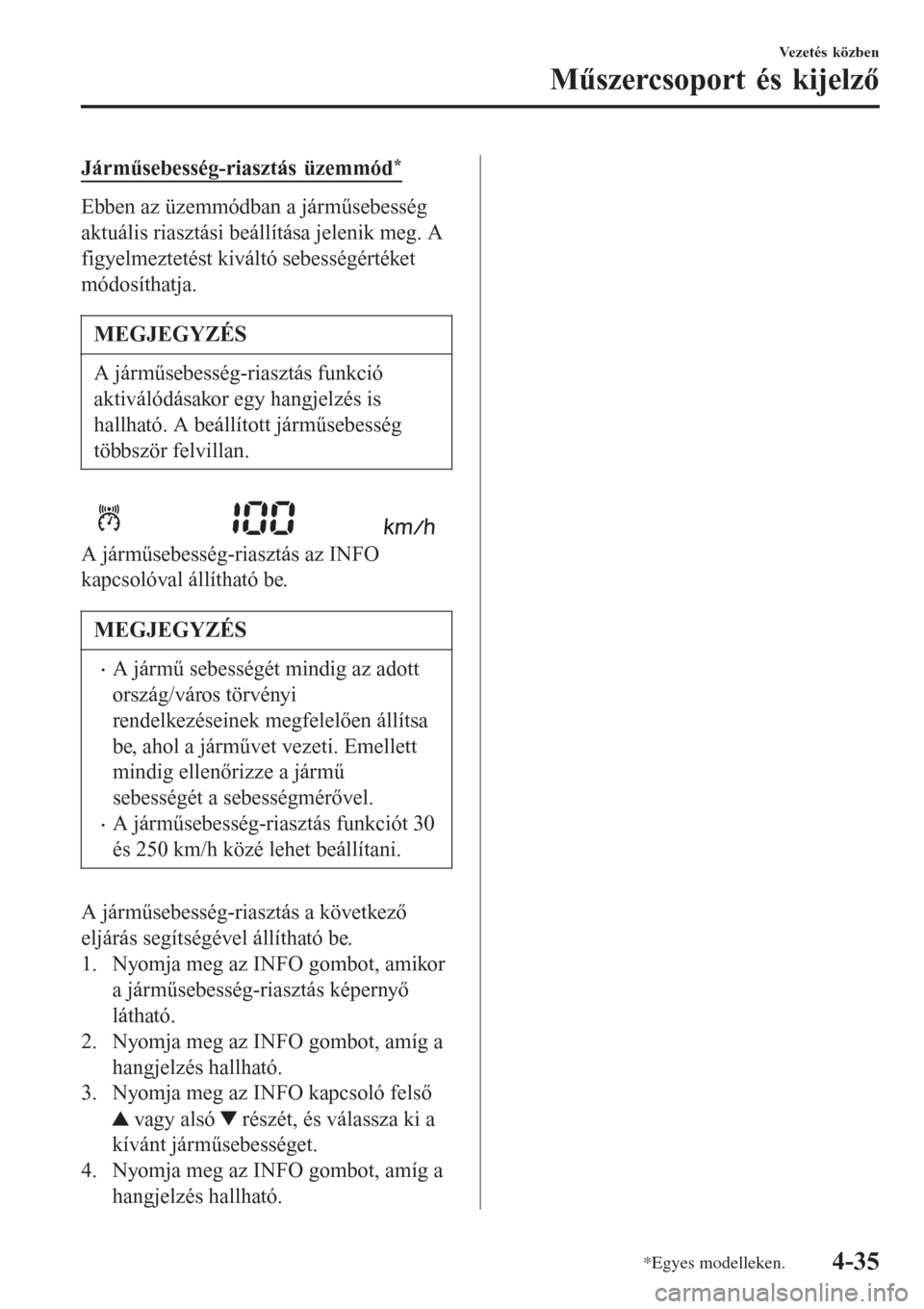

Járműsebesség-riasztás üzemmód*
Ebben az üzemmódban a járműsebesség
aktuális riasztási beállítása jelenik meg. A
figyelmeztetést kiváltó sebességértéket
módosíthatja.
MEGJEGYZÉS
A járműsebesség-riasztás funkció
aktiválódásakor egy hangjelzés is
hallható. A beállított járműsebesség
többször felvillan.
A járműsebesség-riasztás az INFO
kapcsolóval állítható be.
MEGJEGYZÉS
•A jármű sebességét mindig az adott
ország/város törvényi
rendelkezéseinek megfelelően állítsa
be, ahol a járművet vezeti. Emellett
mindig ellenőrizze a jármű
sebességét a sebességmérővel.
•A járműsebesség-riasztás funkciót 30
és 250 km/h közé lehet beállítani.
A járműsebesség-riasztás a következő
eljárás segítségével állítható be.
1. Nyomja meg az INFO gombot, amikor
a járműsebesség-riasztás képernyő
látható.
2. Nyomja meg az INFO gombot, amíg a
hangjelzés hallható.
3. Nyomja meg az INFO kapcsoló felső
vagy alsó részét, és válassza ki a
kívánt járműsebességet.
4. Nyomja meg az INFO gombot, amíg a
hangjelzés hallható.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-35

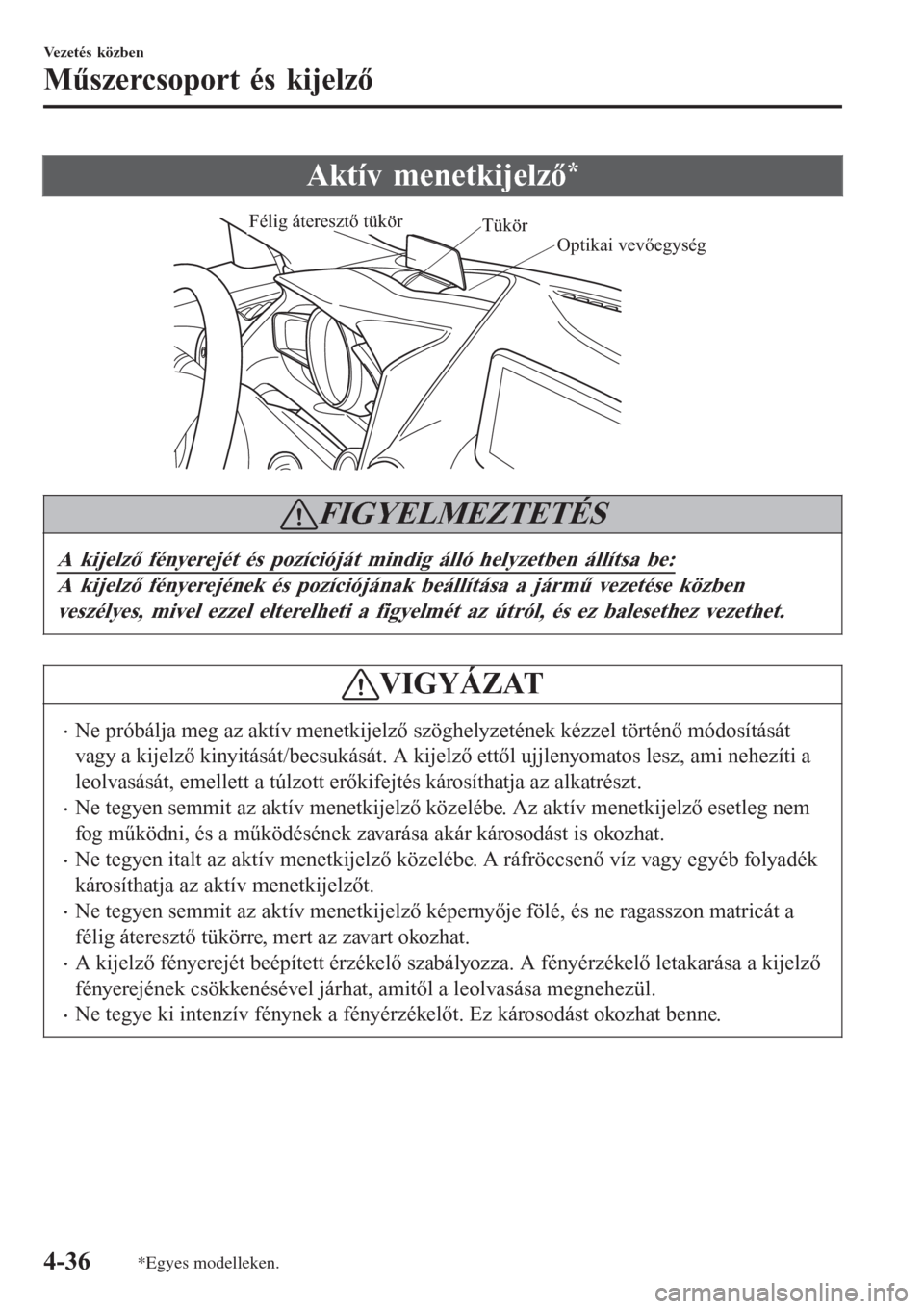

Aktív menetkijelző*
Optikai vevőegység Tükör
Félig áteresztő tükör
FIGYELMEZTETÉS
A kijelző fényerejét és pozícióját mindig álló helyzetben állítsa be:
A kijelző fényerejének és pozíciójának beállítása a jármű vezetése közben
veszélyes, mivel ezzel elterelheti a figyelmét az útról, és ez balesethez vezethet.
VIGYÁZAT
•Ne próbálja meg az aktív menetkijelző szöghelyzetének kézzel történő módosítását
vagy a kijelző kinyitását/becsukását. A kijelző ettől ujjlenyomatos lesz, ami nehezíti a
leolvasását, emellett a túlzott erőkifejtés károsíthatja az alkatrészt.
•Ne tegyen semmit az aktív menetkijelző közelébe. Az aktív menetkijelző esetleg nem
fog működni, és a működésének zavarása akár károsodást is okozhat.
•Ne tegyen italt az aktív menetkijelző közelébe. A ráfröccsenő víz vagy egyéb folyadék
károsíthatja az aktív menetkijelzőt.
•Ne tegyen semmit az aktív menetkijelző képernyője fölé, és ne ragasszon matricát a
félig áteresztő tükörre, mert az zavart okozhat.
•A kijelző fényerejét beépített érzékelő szabályozza. A fényérzékelő letakarása a kijelző
fényerejének csökkenésével járhat, amitől a leolvasása megnehezül.
•Ne tegye ki intenzív fénynek a fényérzékelőt. Ez károsodást okozhat benne.
Vezetés közben
Műszercsoport és kijelző
4-36*Egyes modelleken.

MEGJEGYZÉS
•Napszemüvegben a kijelző leolvasása nehezebbé válhat. Ilyen esetben vegye le a
napszemüveget, vagy állítson a fényerőn.
•Ha az akkumulátort egy időre eltávolítják vagy lemerül, a beállított helyzet módosulhat.
•A kijelző leolvasását nehezíthetik vagy ideiglenesen befolyásolhatják a környezeti
tényezők, mint például eső, hó, fény, hőmérséklet.
•A hangrendszer eltávolítása esetén az aktív menetkijelző nem működtethető.
Az aktív menetkijelző az alábbi információkat mutatja:
•Mazda radarvezérelt sebességtartó (MRCC) üzemi feltételei és figyelmeztetései
Lásd a „Mazda radarvezérelt sebességtartó rendszer (MRCC)” c. részt a 4-127. oldalon.
•Sávelhagyásra figyelmeztető rendszer (LDWS) üzemi feltételei és figyelmeztetései
Lásd a „Sávelhagyásra figyelmeztető rendszer (LDWS)” c. részt a 4-108. oldalon.
•A Smart City fékasszisztens (SCBS) üzemi feltételei
Lásd a Smart City fékasszisztens (SCBS) c. részt, 4-141. oldal.
•Intelligens fékasszisztens (SBS) üzemi feltételei és figyelmeztetései
Lásd az Intelligens fékasszisztens (SBS) c. részt, 4-147. oldal.
•Távolságfelismerő asszisztens (DRSS) üzemi feltételei és figyelmeztetései
Lásd a „Távolság-felismerő asszisztens (DRSS)” c. részt a 4-121. oldalon.
•Állítható sebességhatároló üzemi feltételei és figyelmeztetései
Lásd az Állítható sebességhatároló c. részt, 4-136. oldal.
•Jármű sebességének beállítása a sebességtartó rendszer segítségével
Lásd a „Sebességtartó rendszer” c. részt a 4-161. oldalon.
•Navigációs (útirány és távolság) és sávváltási irányítórendszer
•Járműsebesség
Az aktív menetkijelző minden beállítása elvégezhető a középső kijelzőn (C vagy D típusú
hangrendszer).
1. A kezdőképernyőn a
ikont kiválasztva jelenítse meg a Beállítások képernyőt.
2. Válassza ki az ADD fület.
3. Válassza ki a kívánt elemet, és végezze el a beállítást/javítást.
•Magasság: Az aktív menetkijelző helyzetének beállítása
•Fényerő-szabályozás: A képernyő fényerő-állítási módjának kiválasztása
(Automatikus/Kézi)
•Kalibráció: A fényerő inicializálási beállítása (automatikus beállítás esetén)
•Fényerő: Fényerő-beállítás (kézi beállítás esetén)
•Navigáció: Be/Ki
•Aktív menetkijelző: Be/Ki
•Visszaállítás
Vezetés közben
Műszercsoport és kijelző
4-37

Figyelmeztető/visszajelző lámpák
A műszercsoport típustól és felszereltségtől függően eltérhet.
A figyelmeztető/visszajelző lámpák a megjelölt területeken gyulladnak ki A típus
B típus
A műszerfal középső részeDigitális sebességmérő típus
Analóg sebességmérő típus Műszercsoport
Vezetés közben
Műszercsoport és kijelző
4-38

tFigyelmeztető lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
JelFigyelmeztető lámpákOldal
Fő figyelmeztető lámpa*17-35
Fékrendszer figyelmeztető lámpa*1*27-35
ABS figyelmeztető lámpa*17-35
Töltőrendszer figyelmeztető lámpa*17-35
Olajnyomás figyelmeztető lámpa*17-35
Motorhiba jelzőlámpa*17-35
(piros)Hűtőfolyadék hőmérséklete magas figyelmeztető lámpa
*17-35
(sárga)*i-stop figyelmeztető lámpa*14-19
(sárga)*i-ELOOP figyelmeztető lámpa7-35
*Automata sebességváltó figyelmeztető lámpája*17-35
*Négykerék-meghajtás figyelmeztető lámpája*17-35
Szervokormány-hiba visszajelző lámpája*17-35
Légzsák/biztonsági öv előfeszítő rendszerének figyelmeztető
lámpája*17-35
Alacsony üzemanyagszint figyelmeztető lámpája 7-35
Biztonsági öv figyelmeztető lámpája (első ülés) 7-35
(piros)*Biztonsági öv figyelmeztető lámpája (hátsó ülés) 7-35
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-39

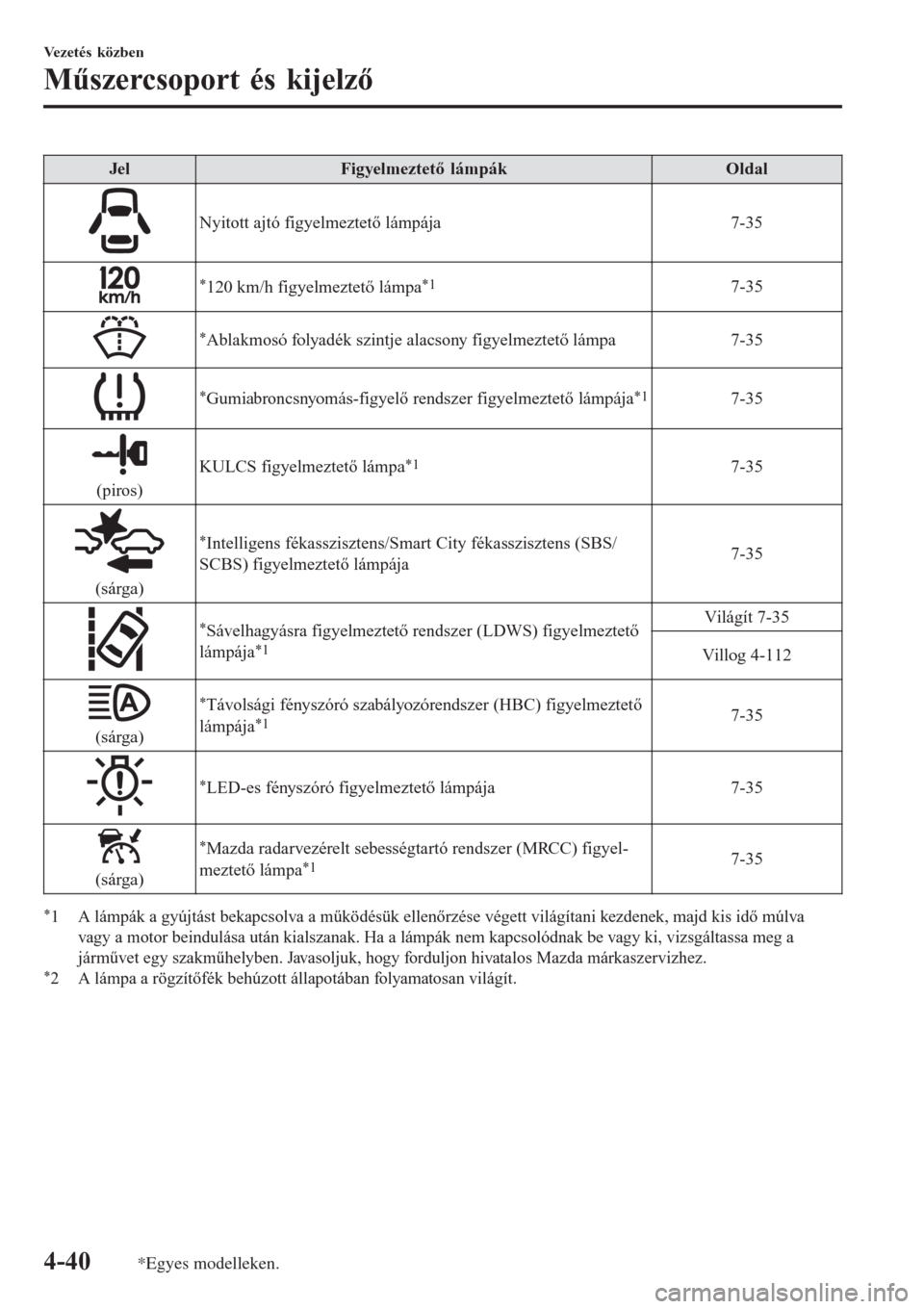

JelFigyelmeztető lámpákOldal
Nyitott ajtó figyelmeztető lámpája 7-35
*120 km/h figyelmeztető lámpa*17-35
*Ablakmosó folyadék szintje alacsony figyelmeztető lámpa7-35
*Gumiabroncsnyomás-figyelő rendszer figyelmeztető lámpája*17-35
(piros)KULCS figyelmeztető lámpa
*17-35
(sárga)
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/
SCBS) figyelmeztető lámpája7-35
*Sávelhagyásra figyelmeztető rendszer (LDWS) figyelmeztető
lámpája*1
Világít 7-35
Villog 4-112
(sárga)
*Távolsági fényszóró szabályozórendszer (HBC) figyelmeztető
lámpája*17-35
*LED-es fényszóró figyelmeztető lámpája7-35
(sárga)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) figyel-
meztető lámpa*17-35
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
*2 A lámpa a rögzítőfék behúzott állapotában folyamatosan világít.
Vezetés közben
Műszercsoport és kijelző
4-40*Egyes modelleken.

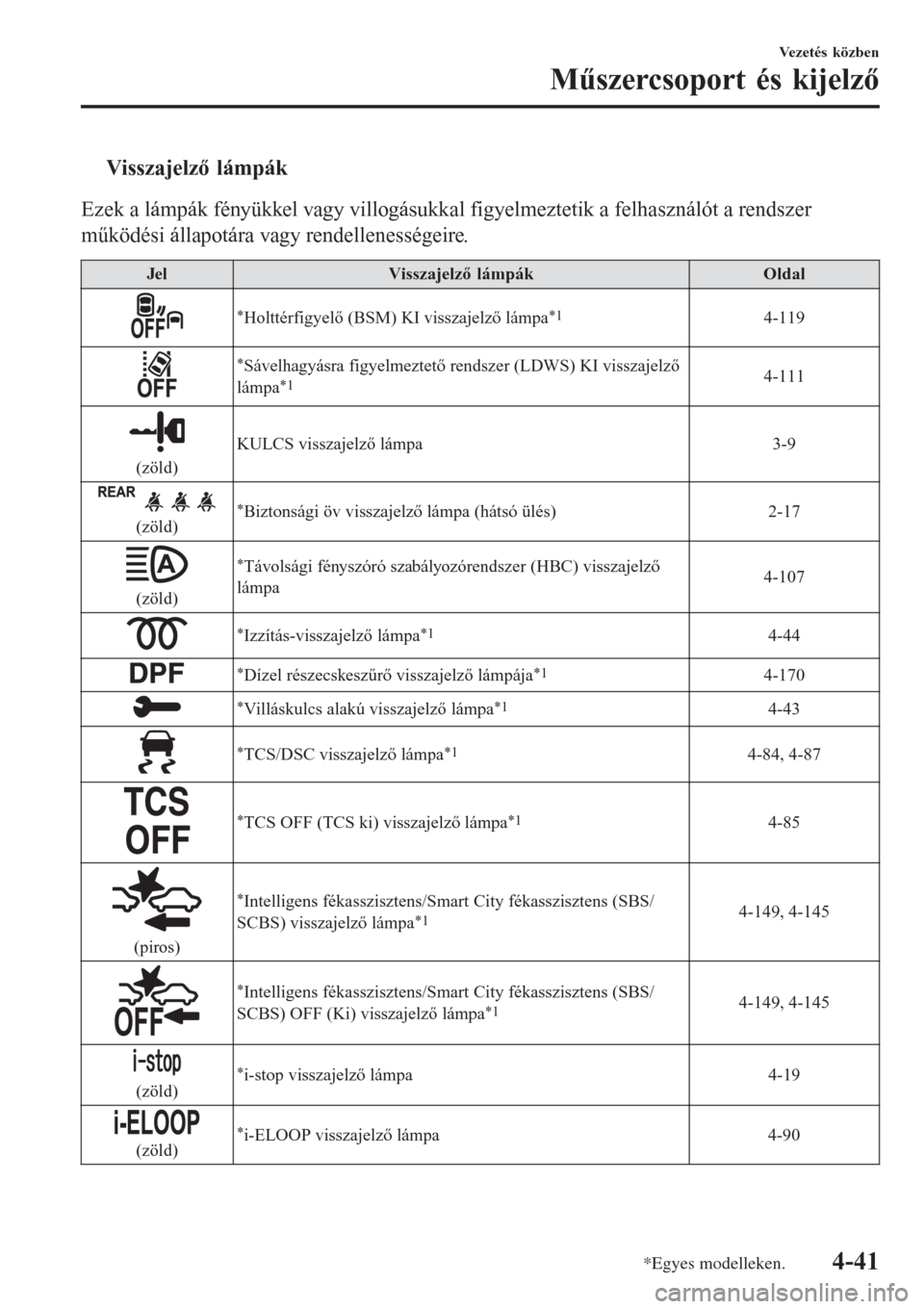

tVisszajelző lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
JelVisszajelző lámpákOldal
*Holttérfigyelő (BSM) KI visszajelző lámpa*14-119
*Sávelhagyásra figyelmeztető rendszer (LDWS) KI visszajelző
lámpa*14-111
(zöld)KULCS visszajelző lámpa 3-9
(zöld)*Biztonsági öv visszajelző lámpa (hátsó ülés)2-17
(zöld)
*Távolsági fényszóró szabályozórendszer (HBC) visszajelző
lámpa4-107
*Izzítás-visszajelző lámpa*14-44
*Dízel részecskeszűrő visszajelző lámpája*14-170
*Villáskulcs alakú visszajelző lámpa*14-43
*TCS/DSC visszajelző lámpa*14-84, 4-87
*TCS OFF (TCS ki) visszajelző lámpa*14-85
(piros)
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/
SCBS) visszajelző lámpa*14-149, 4-145
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/
SCBS) OFF (Ki) visszajelző lámpa*14-149, 4-145
(zöld)*i-stop visszajelző lámpa4-19
(zöld)*i-ELOOP visszajelző lámpa 4-90
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-41

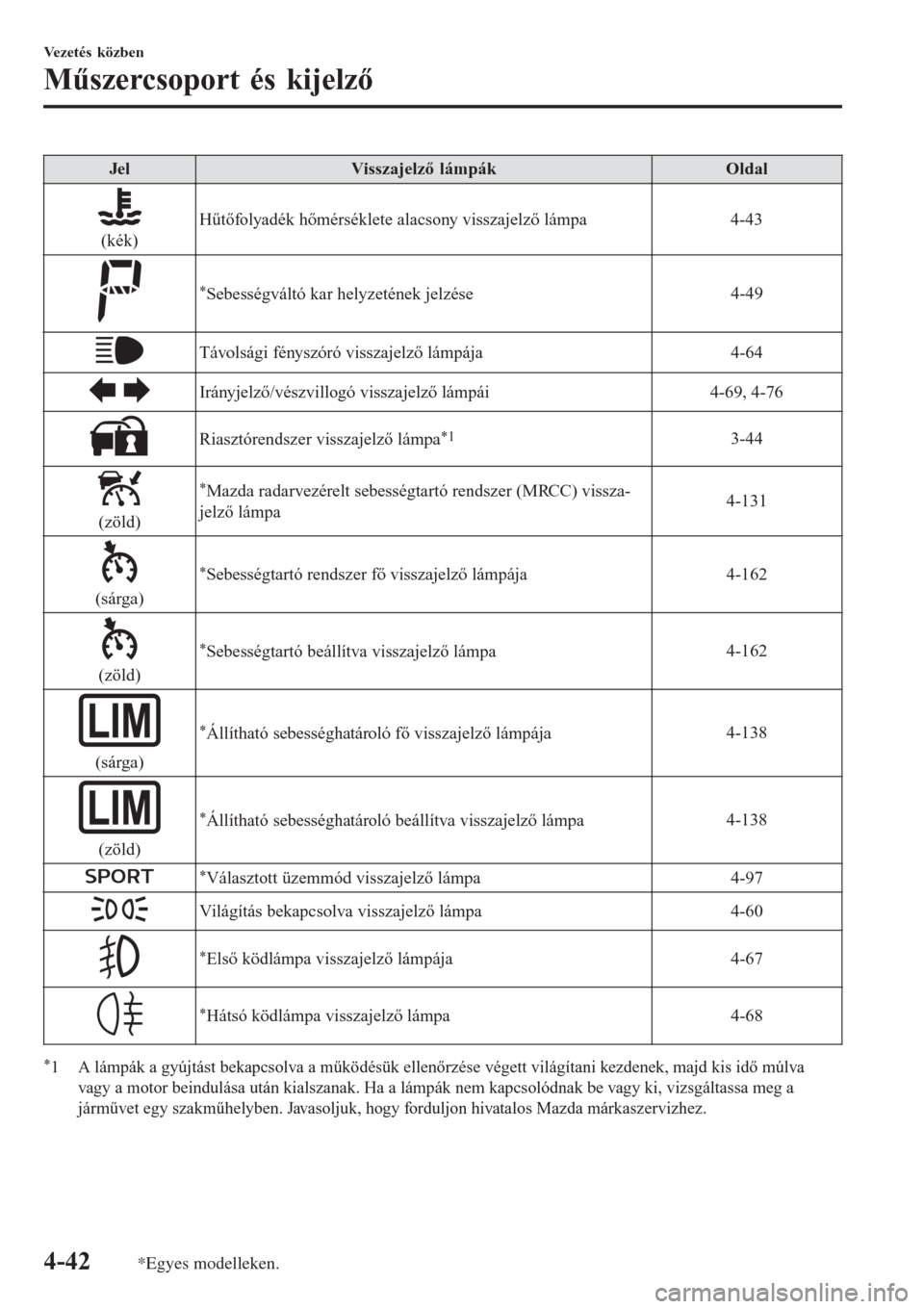

JelVisszajelző lámpákOldal
(kék)Hűtőfolyadék hőmérséklete alacsony visszajelző lámpa 4-43
*Sebességváltó kar helyzetének jelzése4-49
Távolsági fényszóró visszajelző lámpája 4-64
Irányjelző/vészvillogó visszajelző lámpái 4-69, 4-76
Riasztórendszer visszajelző lámpa*13-44
(zöld)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) vissza-
jelző lámpa4-131
(sárga)
*Sebességtartó rendszer fő visszajelző lámpája4-162
(zöld)
*Sebességtartó beállítva visszajelző lámpa4-162
(sárga)
*Állítható sebességhatároló fő visszajelző lámpája4-138
(zöld)
*Állítható sebességhatároló beállítva visszajelző lámpa4-138
*Választott üzemmód visszajelző lámpa 4-97
Világítás bekapcsolva visszajelző lámpa 4-60
*Első ködlámpa visszajelző lámpája4-67
*Hátsó ködlámpa visszajelző lámpa4-68
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
4-42*Egyes modelleken.

tCsavarkulcs visszajelző lámpa
Ha a gyújtás ON (Be) helyzetbe van
kapcsolva, a csavarkulcs visszajelző lámpa
kigyullad, majd néhány másodperc múlva
kialszik.

A csavarkulcs visszajelző lámpa akkor
kezd világítani, amikor elérkezett az
ütemezett karbantartás ideje. Ellenőrizze a
tartalmát, és végezze el a karbantartást.
Lásd a Karbantartásjelző című részt,
6-15. oldal.
SKYACTIV-D 1.5
A villáskulcs alakú visszajelző lámpa
akkor kapcsol be, ha a motorolaj állapota
romlott, nem megfelelő
* a minősége, az
olajszintmérő pálcán az olajszint az X
jelzés közelében vagy az X jelzés felett
található.
Ellenőrizze a motorolajat. Lásd a
„Motorolajszint ellenőrzése” című részt a
6-27. oldalon.
Ha a csavarkulcs visszajelző lámpa nem
alszik ki, akkor is cserélje le a motorolajat,
ha a motorolajszint a normál tartományban
van.
MEGJEGYZÉS
•A jármű használati körülményeitől
függően a csavarkulcs visszajelző
lámpa az előre beállított karbantartási
időszak leteltétől eltérő okok miatt is
kigyulladhat.
•Olajcsere esetén a motorvezérlő
egységét a lehető leghamarabb vissza
kell állítani.
A motorvezérlő egységet a hivatalos
Mazda szerelő állíthatja vissza, vagy
a motor vezérlőegységének
visszaállítási eljárását lásd a 6-26.
oldalon.
ttHűtőfolyadék hőmérséklete
alacsony visszajelző lámpa (kék)
A lámpa folyamatosan világít, amíg a
hűtőfolyadék hőmérséklete alacsony, a
motor felmelegedése után pedig kialszik.
Ha a hűtőfolyadék alacsony
hőmérsékletére figyelmeztető (kék) lámpa
nem kapcsol ki, pedig a motor már
bemelegedett, az a hőmérséklet-érzékelő
hibájára utal. Konzultáljon egy
szakműhellyel. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-43

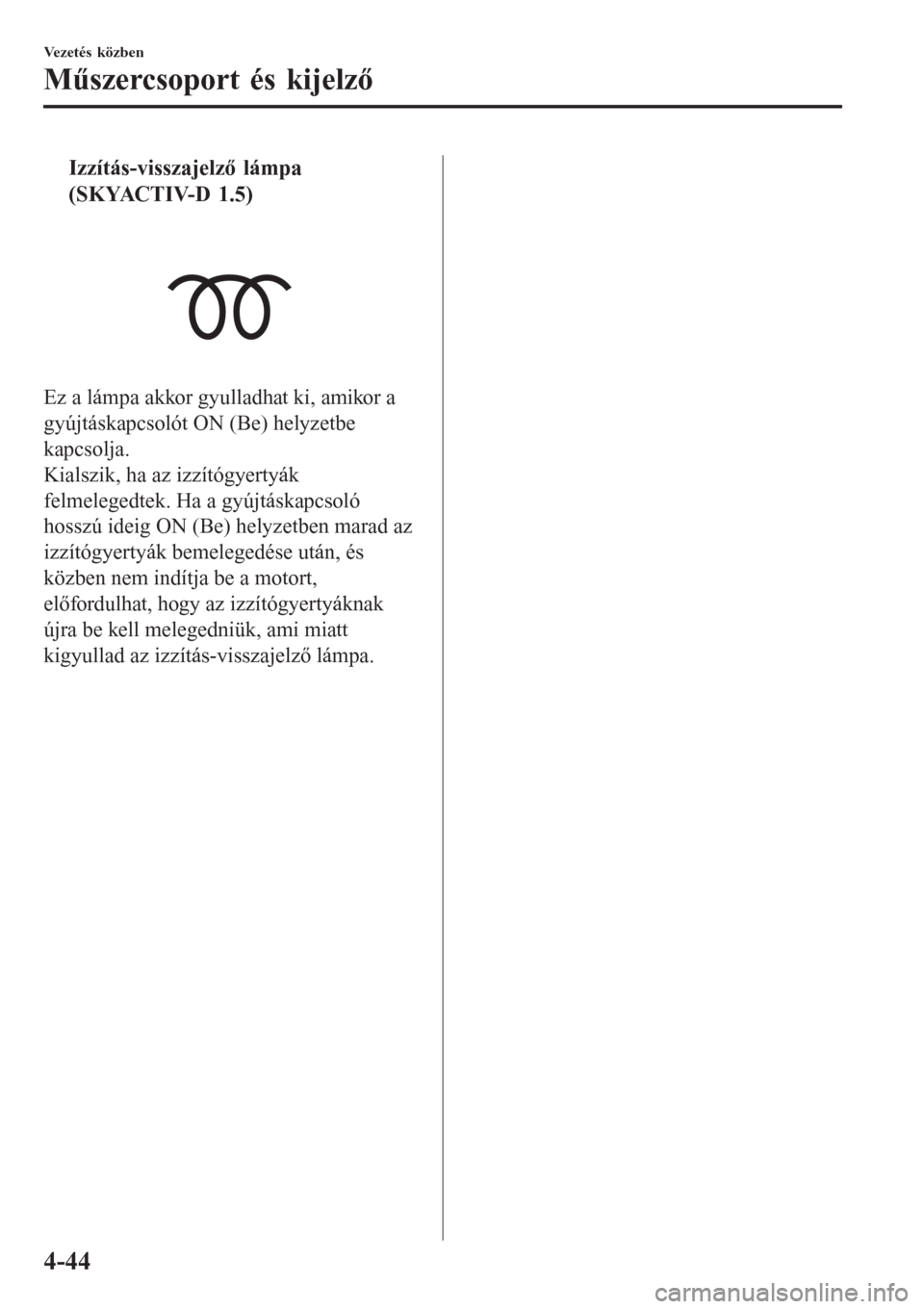

tIzzítás-visszajelző lámpa
(SKYACTIV-D 1.5)
Ez a lámpa akkor gyulladhat ki, amikor a
gyújtáskapcsolót ON (Be) helyzetbe
kapcsolja.
Kialszik, ha az izzítógyertyák
felmelegedtek. Ha a gyújtáskapcsoló
hosszú ideig ON (Be) helyzetben marad az
izzítógyertyák bemelegedése után, és
közben nem indítja be a motort,
előfordulhat, hogy az izzítógyertyáknak
újra be kell melegedniük, ami miatt
kigyullad az izzítás-visszajelző lámpa.
